Коэффициент теплопроводности.
Количество тепла, которое проходит через стены (а по научному — интенсивность теплопередачи за счет теплопроводности) зависит от разности температур (в доме и на улице), от площади стен и теплопроводности материала, из которого сделаны эти стены.
Для количественной оценки теплопроводности существует коэффициент теплопроводности материалов. Этот коэффициент отражает свойство вещества проводить тепловую энергию. Чем больше значение коэффициента теплопроводности материала, тем лучше он проводит тепло. Если мы собираемся утеплять дом, то надо выбирать материалы с небольшим значением этого коэффициента. Чем он меньше, тем лучше. Сейчас в качестве материалов для утепления зданий наибольшее распространение получили утеплители из минеральной ваты, и различных пенопластов. Набирает популярность новый материал с улучшенными теплоизоляционными качествами — Неопор.
Коэффициент теплопроводности материалов обозначается буквой ? (греческая строчная буква лямбда) и выражается в Вт/(м2*К). Это означает, что если взять стену из кирпича, с коэффициентом теплопроводности 0,67 Вт/(м2*К), толщиной 1 метр и площадью 1 м2., то при разнице температур в 1 градус, через стену будет проходить 0,67 ватта тепловой энергии. Если разница температур будет 10 градусов, то будет проходить уже 6,7 ватта. А если при такой разнице температур стену сделать 10 см, то потери тепла будут уже 67 ватт. Подробней о методике расчета теплопотерь зданий можно посмотреть здесь.
Следует отметить, что значения коэффициента теплопроводности материалов указываются для толщины материала в 1 метр. Чтобы определить теплопроводность материала для любой другой толщины, надо коэффициент теплопроводности разделить на нужную толщину, выраженную в метрах.
В строительных нормах и расчетах часто используется понятие «тепловое сопротивление материала». Это величина обратная теплопроводности. Если, на пример, теплопроводность пенопласта толщиной 10 см — 0,37 Вт/(м2*К), то его тепловое сопротивление будет равно 1 / 0,37 Вт/(м2*К) = 2,7 (м2*К)/Вт.
От чего зависят тепловые потери в доме
Снижение температуры в помещениях провоцируют разные причины. Утечки тепла в большей или меньшей степени происходят через стены, потолок, пол. Это непрерывный и неизбежный процесс. Однако больше всего тепла теряется через оконные проемы. Если в холодный день приложить руку к обычному тонкому стеклопакету, можно почувствовать холод. Чем ниже температура стекла, тем выше теплопроводность пластиковых окон и интенсивнее процесс энергообмена между улицей и внутренними помещениями. В среднем через проемы теряется до 44% выработанного тепла.
Именно поэтому огромное значение имеют виды комплектующих для сборки оконных и дверных блоков. От них зависит класс сопротивления теплопередаче окон, напрямую влияющий на потери энергии. Поддерживать температуру в комнатах в диапазоне 20-24°C будет значительно проще и дешевле, если правильно выбрать профили, фурнитуру и стеклопакеты. Упрощают задачу строительные нормативы. С 2003 года в процессе составления проектов и при возведении жилых объектов требуется придерживаться положений из СНиП 23-02-2003 «Тепловая защита зданий». Эти положения дополнены законом № 261-ФЗ, который ужесточил требования к энергосбережению блоков из профильных систем.
Коэффициент теплопроводности материалов.
Ниже в таблице приведены значения коэффициента теплопроводности для некоторых материалов применяемых в строительстве.
| Материал | Коэфф. тепл. Вт/(м2*К) |
| Алебастровые плиты | 0,470 |
| Алюминий | 230,0 |
| Асбест (шифер) | 0,350 |
| Асбест волокнистый | 0,150 |
| Асбестоцемент | 1,760 |
| Асбоцементные плиты | 0,350 |
| Асфальт | 0,720 |
| Асфальт в полах | 0,800 |
| Бакелит | 0,230 |
| Бетон на каменном щебне | 1,300 |
| Бетон на песке | 0,700 |
| Бетон пористый | 1,400 |
| Бетон сплошной | 1,750 |
| Бетон термоизоляционный | 0,180 |
| Битум | 0,470 |
| Бумага | 0,140 |
| Вата минеральная легкая | 0,045 |
| Вата минеральная тяжелая | 0,055 |
| Вата хлопковая | 0,055 |
| Вермикулитовые листы | 0,100 |
| Войлок шерстяной | 0,045 |
| Гипс строительный | 0,350 |
| Глинозем | 2,330 |
| Гравий (наполнитель) | 0,930 |
| Гранит, базальт | 3,500 |
| Грунт 10% воды | 1,750 |
| Грунт 20% воды | 2,100 |
| Грунт песчаный | 1,160 |
| Грунт сухой | 0,400 |
| Грунт утрамбованный | 1,050 |
| Гудрон | 0,300 |
| Древесина — доски | 0,150 |
| Древесина — фанера | 0,150 |
| Древесина твердых пород | 0,200 |
| Древесно-стружечная плита ДСП | 0,200 |
| Дюралюминий | 160,0 |
| Железобетон | 1,700 |
| Зола древесная | 0,150 |
| Известняк | 1,700 |
| Известь-песок раствор | 0,870 |
| Ипорка (вспененная смола) | 0,038 |
| Камень | 1,400 |
| Картон строительный многослойный | 0,130 |
| Каучук вспененный | 0,030 |
| Каучук натуральный | 0,042 |
| Каучук фторированный | 0,055 |
| Керамзитобетон | 0,200 |
| Кирпич кремнеземный | 0,150 |
| Кирпич пустотелый | 0,440 |
| Кирпич силикатный | 0,810 |
| Кирпич сплошной | 0,670 |
| Кирпич шлаковый | 0,580 |
| Кремнезистые плиты | 0,070 |
| Латунь | 110,0 |
| Лед 0°С | 2,210 |
| Лед -20°С | 2,440 |
| Липа, береза, клен, дуб (15% влажности) | 0,150 |
| Медь | 380,0 |
| Мипора | 0,085 |
| Опилки — засыпка | 0,095 |
| Опилки древесные сухие | 0,065 |
| ПВХ | 0,190 |
| Пенобетон | 0,300 |
| Пенопласт ПС-1 | 0,037 |
| Пенопласт ПС-4 | 0,040 |
| Пенопласт ПХВ-1 | 0,050 |
| Пенопласт резопен ФРП | 0,045 |
| Пенополистирол ПС-Б | 0,040 |
| Пенополистирол ПС-БС | 0,040 |
| Пенополиуретановые листы | 0,035 |
| Пенополиуретановые панели | 0,025 |
| Пеностекло легкое | 0,060 |
| Пеностекло тяжелое | 0,080 |
| Пергамин | 0,170 |
| Перлит | 0,050 |
| Перлито-цементные плиты | 0,080 |
| Песок 0% влажности | 0,330 |
| Песок 10% влажности | 0,970 |
| Песок 20% влажности | 1,330 |
| Песчаник обожженный | 1,500 |
| Плитка облицовочная | 1,050 |
| Плитка термоизоляционная ПМТБ-2 | 0,036 |
| Полистирол | 0,082 |
| Поролон | 0,040 |
| Портландцемент раствор | 0,470 |
| Пробковая плита | 0,043 |
| Пробковые листы легкие | 0,035 |
| Пробковые листы тяжелые | 0,050 |
| Резина | 0,150 |
| Рубероид | 0,170 |
| Сланец | 2,100 |
| Снег | 1,500 |
| Сосна обыкновенная, ель, пихта (450…550 кг/куб.м, 15% влажности) | 0,150 |
| Сосна смолистая (600…750 кг/куб.м, 15% влажности) | 0,230 |
| Сталь | 52,0 |
| Стекло | 1,150 |
| Стекловата | 0,050 |
| Стекловолокно | 0,036 |
| Стеклотекстолит | 0,300 |
| Стружки — набивка | 0,120 |
| Тефлон | 0,250 |
| Толь бумажный | 0,230 |
| Цементные плиты | 1,920 |
| Цемент-песок раствор | 1,200 |
| Чугун | 56,0 |
| Шлак гранулированный | 0,150 |
| Шлак котельный | 0,290 |
| Шлакобетон | 0,600 |
| Штукатурка сухая | 0,210 |
| Штукатурка цементная | 0,900 |
| Эбонит | 0,160 |
Иные критерии выбора
При выборе подходящего изделия должна учитываться не только теплопроводность и цена товара.
Нужно обратить внимание и на иные критерии:
- объемный вес утеплителя;
- формостабильность данного материала;
- паропроницаемость;
- горючесть теплоизоляции;
- звукоизоляционные свойства изделия.
Рассмотрим эти характеристики подробнее. Начнем по порядку.
Объемный вес утеплителя
Объемным весом называется масса 1 м² изделия. Причем в зависимости от плотности материала эта величина может быть различной – от 11 кг до 350 кг.
Такая теплоизоляция будет иметь значительный объемный вес
Вес теплоизоляции непременно нужно учитывать, особенно проводя утепление лоджии. Ведь конструкция, на которую крепится утеплитель, должна быть рассчитана на данный вес. В зависимости от массы будет отличаться и способ монтажа теплоизолирующих изделий.
К примеру, при утеплении крыши, легкие утеплители устанавливают в каркас из стропил и обрешетки. Тяжелые экземпляры монтируются поверх стропил, как того требует инструкция по установке.
Формостабильность
Этот параметр означает не что иное, как сминаемость используемого изделия. Иными словами, оно не должно изменять своих размеров в течение всего срока службы.
Любая деформация приведет к потере тепла
В противном случае, может произойти деформация утеплителя. А это уже приведет к ухудшению его теплоизоляционных свойств. Исследованиями доказано, что потери тепла при этом могут составлять до 40%.
Паропроницаемость
По данному критерию все утеплители можно условно подразделить на два вида:
- «ваты» – теплоизоляционные материалы, состоящие из органических или минеральных волокон. Они являются паропроницаемыми, поскольку легко пропускают через себя влагу.
- «пены» – теплоизоляционные изделия, изготовленные путем затвердевания особой пенообразной массы. Влагу они не пропускают.
В зависимости от конструктивных особенностей помещения, в нем могут быть использованы материалы первого или второго вида. Кроме того, паропроницаемые изделия нередко устанавливают своими руками вместе со специальной пароизоляционной пленкой.
Горючесть
Весьма и весьма желательно, чтобы используемая теплоизоляция была негорючей. Допускается вариант, когда она будет самозатухающей.
Но, к сожалению, в условиях реального пожара даже это не поможет. В эпицентре огня будет гореть даже то, что не загорается в обычных условиях.
Звукоизоляционные свойства
Мы уже упоминали про два вида изоляционных материалов: «ваты» и «пены». Первый из них является отличным звукоизолятором.
Второй же, напротив, не имеет таких свойств. Но это вполне можно исправить. Для этого при утеплении «пены» нужно установить вместе с «ватами».
Основные параметры, от которых зависит величина теплопроводности
Не все строительные материалы одинаково теплоэффективны. На это влияют следующие факторы:
Пористая структура материала говорит о том, что подобное строение неоднородно, а поры наполнены воздухом. Тепловые массы, перемещаясь через такие прослойки, теряют минимум своей энергии. Поэтому пенобетон именно с замкнутыми порами считается хорошим теплоизолятором.
Замкнутые поры пенобетона наполнены воздухом, который по праву считается лучшим теплоизолятором
Повышенная плотность материала гарантирует более тесную взаимосвязь частиц друг с другом. Соответственно, уравновешивание температурного баланса происходит намного быстрее. По этой причине плотный материал обладает большим коэффициентом проводимости тепла. Поэтому железобетон считается одним из самых «холодных» материалов.
Высокая плотность даёт хорошую прочность железобетону, но также и «обделяет» его теплоэффективностью
Влажность – злокачественный фактор, повышающий скорость прохождения тепла
Поэтому так важно качественно произвести гидроизоляцию необходимых узлов здания, грамотно организовать вентиляцию и использовать максимально инертные к намоканию строительные материалы.
«Холодно, холодно и сыро. Не пойму, что же в нас остыло…» Даже Согдиана знает о том, что сырость и холод − вечные соседи, от которых не спрячешься в тёплом свитере
Зная, что такое проводимость тепла, и какие факторы на неё влияют, можно смело пробовать применять свои знания для расчётов будущих строительных конструкций. Для этого нужно знать коэффициенты используемых материалов.
Производство пеноплекса и разновидности материала
Производство пеноплекса организовано по следующей технологии: мелкие гранулы полистирола в герметичной камере подвергаются воздействию высокой температуры (130С-140С), вследствие чего расплавляются, а после добавления порофоров вспениваются. Порофоры – это синтетические добавки, которые в процессе нагревания выделяют азот и углекислый газ, превращающиеся после остывания пеноплекса в застывшие воздушные пузырьки, равномерно распределенные по всему материалу.

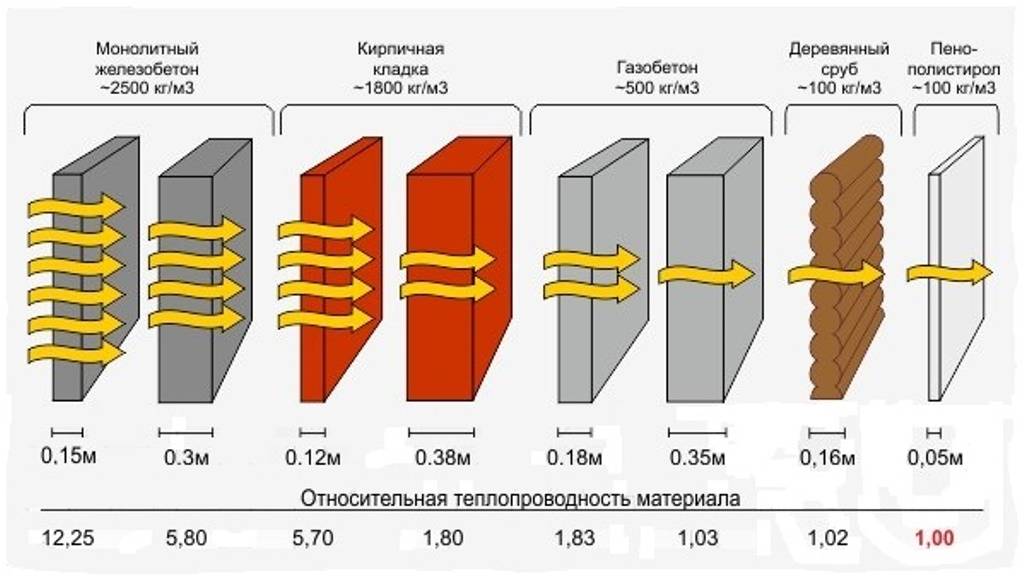

Сравнение теплопроводности пеноплекса и других стройматериалов
Составляющие компоненты порофоров для производства экструдированного пенополистирола (пеноплекса):
| Составляющие пеноплекса | Объем по массе |
| Полистирол | 100 |
| Мелкодисперсный перлит | 1 |
| Бикарбонат натрия Na2CO3 | 1 |
| Кислота лимонная C6H8O7 | 0,8 |
| Стеарат цинка (С36H70O4Zn / Zn(C18H35O2)2) или бария (C36H70BaO4) | 0,2 |
| Тетрабромпараксилол – добавка для обеспечения самозатухающих качеств вспенивающемуся полистиролу | 1,2 |
Производство пеноплекса
Застывшая пена может содержать некоторые синтетические наполнители, присутствие которых определяет направленность применения утеплителя – для стен, фундамента, и т.д. Самые распространенные добавки – антипирены для повышения пожаробезопасности (снижения степени возгораемости), антиоксиданты для предохранения материала от окисления на открытом воздухе, антистатические вещества для снятия статического и динамического напряжения в ходе эксплуатации утеплителя, световые стабилизаторы (предохранение от негативного влияния УФ излучения), модифицирующие добавки и др.
Полистирольная пена под давлением выдавливается из камеры-экструдера на транспортер для окончательного формирования в плиты или блоки. Процент газов в утеплителе достигает 98% от всего объема готового пеноплекса, поэтому изделия имеют небольшой вес при внушительных габаритах. Размеры для каждой функциональной линейки утеплителя приведены в таблицах ниже.

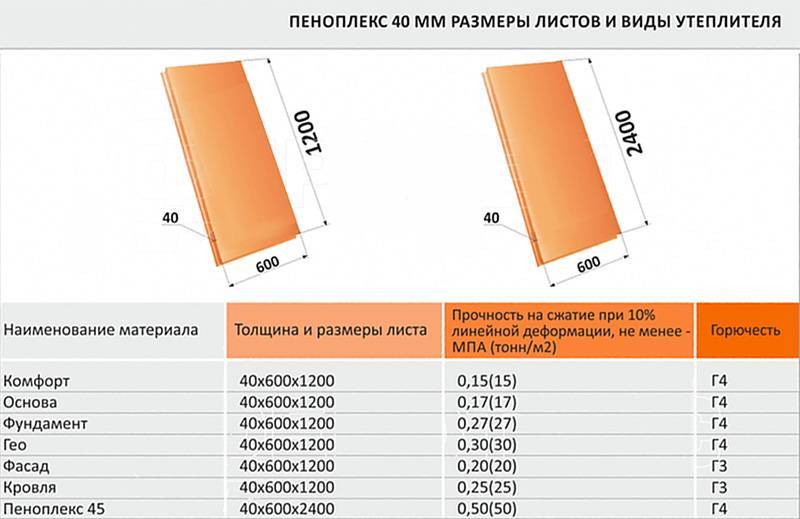

Размеры и виды пеноплекса
Маленький размер пор (0,1-0,3 мм) и полная изоляция их друг от друга гарантирует высокие теплоизоляционные показатели любых марок пеноплекса. Для разных строительных объектов необходимо подбирать соответствующие серии и марки утеплителя, так как сооружения могут эксплуатироваться в разных условиях:
- Марка «К» разработана для утепления скатной или плоской кровли и крыши. Удельный вес (плотность) серии «К» – 28-33 кг/м3;
- Серия «С» – утеплитель для внутренних и внешних стен с плотностью вещества 25-35 кг/м3;
- Маркой «Ф» , цокольные и подвальные помещения. Материал с высокой влагонепроницаемостью, биологической устойчивостью и удельной массой ≥37 кг/м3;
- Пеноплекс марки «Комфорт» – универсальная серия утеплителя с плотностью 25-35 кг/м3. Направление применения – утепление квартир, домов, подвалов, балконов и лоджий;
- Марка «45» имеет самые высокие показатели морозостойкости и прочности, удельная масса 35-47 кг/м3. Предназначен для теплоизоляции дорожного полотна, ВПП, и других сильно нагружаемых объектов и конструкций.
Пенополистирольные сэндвич-панели
Отдельной категорией производятся сэндвич-панели, которые представляют собой усовершенствованный теплоизолятор для утепления чердаков и мансард, фасадов и фундаментов зданий. Сэндвич-панель имеет 2-3 слоя и цементно-стружечный лист в качестве нижней прослойки.
Теплопроводность твердых тел
Так как в твердых телах каждая молекула или атом находятся в определенном положении и не могут его покинуть, то передача тепла с помощью конвекции оказывается невозможной, и единственным возможным процессом является проводимость. При увеличении температуры тела кинетическая энергия составляющих его частиц увеличивается, и каждая молекула или атом начинают интенсивнее колебаться. Этот процесс приводит к их столкновению с соседними молекулами или атомами, в результате таких столкновений передается кинетическая энергия от частицы к частице до тех пор, пока все частицы тела не будут охвачены этим процессом.
В результате описанного микроскопического механизма при нагреве одного конца металлического стержня температура через некоторое время выравнивается по всему стержню.
Тепло не передается одинаково в различных твердых материалах. Так, существуют материалы, которые обладают хорошей теплопроводностью. Они легко и быстро проводят тепло через себя. Но также существуют плохие теплопроводники или изоляторы, через которые тепло практически не проходит.
Таблица сравнения утеплителей
Чтобы показать наглядно и схематично, какой утеплитель, образно говоря, чего стоит, сравнить, проще изобразить это в таблице. Здесь представлены самые популярные утеплители. Оцениваются они по таким категориям, как вышеуказанные теплопроводность, гигроскопичность и плотность.
Материал | Теплопроводность | Гигроскопичность | Плотность (кг/м3) |
Минеральная вата | Низкая | Высокая | 30-125 |
Пенофол | Низкая | Средняя | 60-70 |
Пенополистирол | Очень низкая | Средняя | 30-40 |
Керамзит | Высокая | Низкая | 500 |
Пластиформ | Низкая | Очень низкая | 50-60 |
Пенопласт | Очень низкая | Средняя | 35-50 |
Пеноплекс | Низкая | Низкая | 25-32 |
Ячеистый бетон | Высокая | Высокая | 400-800 |
Базальтовое волокно | Низкая | Высокая | 130 |
Своеобразным лидеров в рейтинге утеплительных материалов можно считать пенопласт. Здесь конкурентной будет также доступность и вполне себе недорогая цена. Но некорректным будет советовать что-то одно, не зная ситуации, области утепления, финансовых возможностей, объема работы и т.д.
Другие свойства описываемых утеплителей
Утеплители из минеральной ваты не могут воспламеняться. Огнестойкость этих материалов определяется не только тем, каковы свойства материала, но и тем, в каких условиях они используются.
На степень огнестойкости большое влияние оказывает то, с какими материалами комбинируются утеплители. Также играет роль способ расположения защитных и покровных слоев.
Что касается пенополистирола, он относится к самозатухающим материалам. Поэтому стены, отделанные им, воспламеняются не так быстро. А если это все-таки происходит, пламя по их поверхности распространяется также медленнее, чем в случае с другими утеплителями.
Минеральная вата относится к негорючим веществам. Поэтому воспламеняемость поверхностей, облицованных ей, равно как и распространяемость пламени по ним, минимальна. Так как основа этого утеплителя – базальт – является натуральным камнем, минеральная вата способна выдерживать температуру – до 1000 °C, а распространению огня способна противостоять – до трех часов.
Понятие теплопроводности
Теплопроводность
– это такое физическое свойство материала, при которой тепловая энергия внутри тела переходит от самой горячей его части к более холодной. Значение показателя теплопроводности показывает степень потери тепла жилыми помещениями. Зависит от следующих факторов:
Количественно оценить свойство предметов пропускать тепловую энергию можно посредством коэффициента теплопроводности
Очень важно сделать грамотный выбор строительных материалов, утеплителя для достижения наибольшего сопротивления теплопередачи. Просчёты или неразумная экономия в будущем могут привести к ухудшению микроклимата в помещении, сырости в здании, мокрым стенам, душным комнатам
А главное – к большим расходам на отопление.

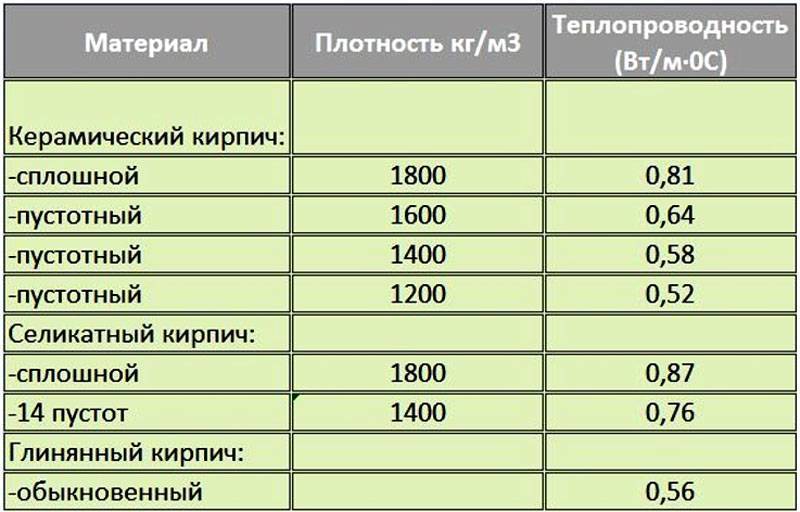

Для сравнения ниже представлена таблица теплопроводностей материалов и веществ.
Таблица 1
Самые высокие значения имеют металлы, низкие – теплоизоляционные предметы.
КРАТКИЕ СВЕДЕНИЯ О ТЕПЛОПЕРЕДАЧЕ
Вопросы передачи теплоты, или теплового обмена, являются основными вопросами отопительной техники. Необходимым условием теплообмена между телами или веществами является наличие разности температур. Чем больше эта разность, тем интенсивнее происходит теплообмен.
Различают три вида передачи теплоты: а) теплопроводностью, или кондукцией; б) конвекцией, или переносом теплоты движущимися частицами вещества; в) лучеиспусканием, или радиацией.
В большинстве случаев в различных тепловых процессах имеют место одновременно все три вида теплопередачи с преобладанием какого-либо из них.
Передача теплоты теплопроводностью. Такая передача осуществляется при непосредственном соприкосновении каких-либо двух тел или веществ. Теплопередача происходит внутри самого тела или вещества, которое проводит теплоту. В отопительной технике теплопередача теплопроводностью играет большую роль.
Теплопроводность обусловлена различием температур отдельных частей тела, поэтому можно считать, что распространение теплоты неразрывно связано с распределением температуры. Температурное поле, изменяющееся с течением времени, называют неустановившимся, или нестационарным. Если же температурное поле не меняется, его называют установившимся, или стационарным.
Для характеристики процесса распространения теплоты вводят понятие о тепловом потоке. Тепловой поток Q — это количество теплоты W, Дж, проходящей за время т, с, через данную поверхность в направлении нормали к ней:
Тепловой поток измеряют в ваттах (Вт).
Если количество переданной теплоты W отнести к площади поверхности F и времени т, то получим величину
которую называют плотностью теплового потока, или удельным тепловым потоком, и измеряют в Вт/м2.
- https://FB.ru/article/394480/chto-takoe-teploprovodnost-v-fizike
- https://elementy.ru/nauchno-populyarnaya_biblioteka/434822/Chto_takoe_teploprovodnost
- https://stroychik.ru/strojmaterialy-i-tehnologii/teploprovodnost-stroitelnyh-materialov
- https://svoydom.info/%D1%82%D0%B5%D0%BF%D0%BB%D0%BE%D0%BF%D1%80%D0%BE%D0%B2%D0%BE%D0%B4%D0%BD%D0%BE%D1%81%D1%82%D1%8C-%D0%BC%D0%B0%D1%82%D0%B5%D1%80%D0%B8%D0%B0%D0%BB%D0%BE%D0%B2-%D1%82%D0%B0%D0%B1%D0%BB%D0%B8%D1%86%D0%B0/
- https://positroika-doma.ru/otoplenie/chto-takoe-teploprovodnost-stroitelnyh-materialov-tablitsa
- https://homius.ru/tablitsa-teploprovodnosti-stroitelnyih-materialov.html
- http://jsnip.ru/normy/soprotivlenie-teploperedache.html
- https://akak7.ru/koefficient-teploprovodnosti-stroitelnyx-materialov-chto-eto-takoe-tablica-znachenij.html
- https://sovet-ingenera.com/otoplenie/project/koefficient-teploprovodnosti.html
- https://kaminguru.com/sistema-otoplenija/tablica-teploprovodnosti-vozduha.html
- https://www.oknatrade.ru/help/soprotivlenie-teploperedache-vazhnaya-kharakteristika-okna/
- https://vladyka23.ru/entsiklopediya/teploprovodnost.html
Понятие теплопроводности на практике
Теплопроводность учитывается на этапе проектирования здания
При этом берется во внимание способность материалов удерживать тепло. Благодаря их правильному подбору жильцам внутри помещения всегда будет комфортно
Во время эксплуатации будут существенно экономиться денежные средства на отопление.
Утепление на стадии проектирования является оптимальным, но не единственным решением. Не составляет трудности утеплить уже готовое здание путем проведения внутренних или наружных работ. Толщина слоя изоляции будет зависеть от выбранных материалов. Отдельные из них (к примеру, дерево, пенобетон) могут в некоторых случаях использоваться без дополнительного слоя термоизоляции. Главное, чтобы их толщина превышала 50 сантиметров.
Особенное внимание следует уделить утеплению кровли, оконных и дверных проемов, пола. Сквозь эти элементы уходит больше всего тепла

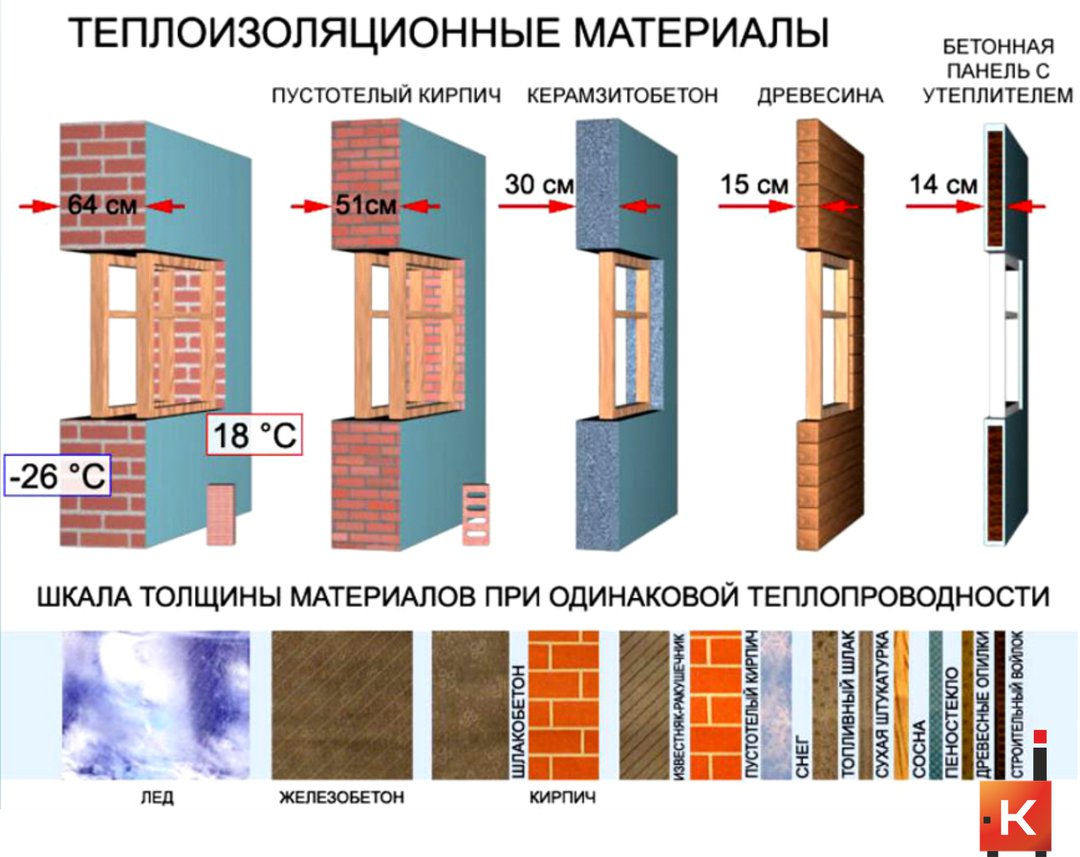

Зрительно это можно увидеть на фотографии в начале статьи.
Теплопроводность пенопласта точные цифры
На способность проводить тепло влияет немало факторов, в частности:
- Толщина слоя. Иногда, чтобы добиться качественного энергосбережения, приходится применять большое количество изоляции. К примеру, теплопроводность пенопластовых плит 5 см будет ниже, чем 1 см при одинаковых показателях плотности.
- Строение. Пористая структура приводит к усилению изоляционных свойств, ведь в ячейках содержится воздух, прекрасно сохраняющий тепло.
- Влажность. Плиты во время хранения нужно оберегать от воздействия влаги. Связано это с тем, что жидкость не слишком благоприятно влияет на характеристики теплоизоляционных пенопластов: чем больше её скапливается, тем хуже.
- Средняя температура слоя. Её увеличение приводит к ухудшению эффективности использования изолятора.
Виды пенопласта и их показатели
На строительном рынке представлено огромное количество плит утеплителей. В целом, полистерольный пенопласт имеет низкую теплопроводность, но она меняется в зависимости от его вида. Примеры: листы с маркировкой ПСБ-С 15 обладают плотностью до 15 кг/м3 и толщиной от 2 см, при этом, описываемый показатель составляет до 0,037 Вт/(м*К) при температуре окружающей среды 20-30 °С. Его значение для листов 2-50 см с маркировкой ПСБ-С 35, плотностью не более 35 кг/м3 и 16-25 кг/м3 маркировки ПСБ-С 25 того же размера — 0,033 Вт/(м*К) и 0,035 Вт/(м*К) соответственно.

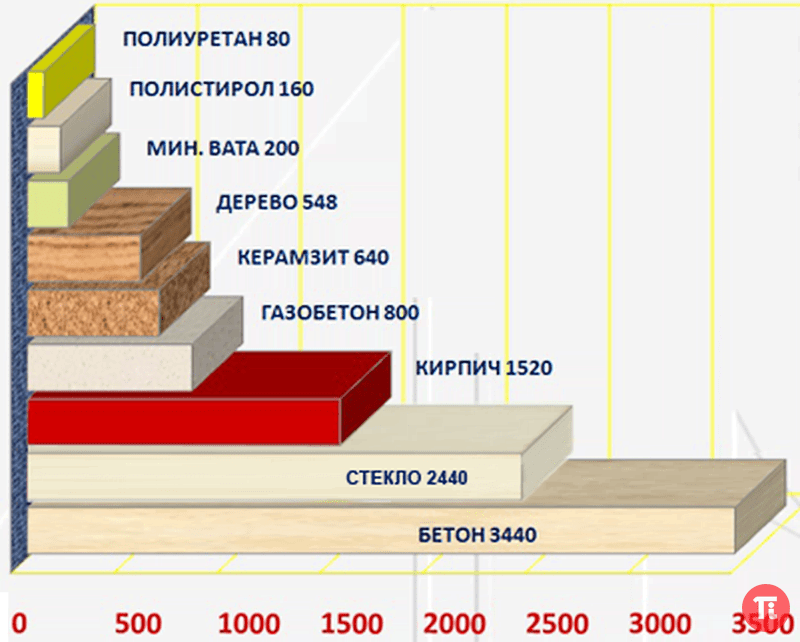

Лучше всего зависимость теплопроводности утеплителя из пенопласта от его толщины прослеживается при его сравнении с различными материалами. Так, лист 50-60 мм заменяет в два раза больший объём минеральной ваты, а 100 мм эквиваленты 123 мм вспененного пенополистирола, имеющего примерно схожие характеристики. Сильно проигрывает и базальтовая вата. А вот теплопроводность Пеноплекса несколько ниже, чем у пенопласта: для того, чтобы получить нормальные температурные условия в помещении, потребуется 20 и 25 мм соответственно.
Как определить, какие листы покупать?
Чтобы наиболее эффективно применить тот или иной способ изоляции, необходимо выбрать правильные размеры материала. Расчёты выполняются по следующему алгоритму:
- Узнать общее теплосопротивление. Это неизменная величина, которая зависит от климата в конкретном регионе. Например, для южных областей России она равняется 2,8, а для Средней полосы — 4,2 кВт/м2.
- Вычислить теплосопротивление самой стены по формуле R = p / k, что можно сделать, зная её толщину (р) и коэффициент способности проводить тепло (k).
- Исходя из постоянных показателей, узнать, какое значение сопротивления должно быть у изоляции.
- Вычислить требуемую величину по формуле p = R * k, где R — значение из предыдущего шага, а k — расчетный коэффициент теплопроводности для пенопласта.
В качестве примера стоит выяснить, какой необходим слой плит, имеющих плотность 30 кг/м3 для стены в один кирпич (около 0,25 м) в одном из южных регионов. Общее теплосопротивление не должно быть меньше 2,8 кВт/м2, притом, что коэффициент, определяемый по специальным таблицам, составляет 0,047 (Вт/м*к). Теперь нужно узнать другие параметры.
Коэффициент для силикатного кирпича k = 0,7 (Вт/м*к). Следует вычислить его теплосопротивление:
R = 0,25 / 0,7 = 0,36 (кВт/м2).
Тот же показатель рассчитывается и для утеплителя:
R = 2,8 – 0,36 = 2,44 (кВт/м2).
Остаётся узнать толщину изоляционного слоя:
p = 2,44 * 0,047 = 0,11 м.

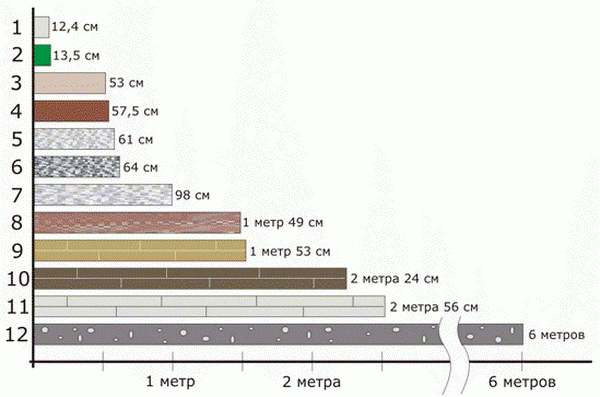

Также можно вычислить это значение для других условий, например, для стены 0,51 м подходит изоляция в 70 мм. Таким образом, при подборе необходимых размеров пенопласта, экономится время и средства на укладку стены. Так, 10 см материала плотностью 15-17 кг/м3 заменяет кладку в один кирпич, а если взять более плотные листы, это позволит обойтись без двух рядов камня. Традиционно считается, что 2 см утеплителя эквивалентны около 50 см кирпича.
Теплопроводность строительных материалов
Проектированием энергоэффективных домов должны заниматься специалисты, но в реальной жизни все может быть иначе. Случается так, что владельцы домов по ряду причин вынуждены самостоятельно подбирать материалы для строительства. Им также потребуется рассчитать теплотехнические параметры, на основании которых будут проводиться термоизоляция и утепление. Поэтому нужно иметь хотя бы минимальные представления о строительной теплотехнике и ее основных понятиях, таких как коэффициент теплопроводности, в каких единицах измеряется и как просчитывается. Знание этих «азов» поможет правильно утеплить свой дом и экономно его отапливать.
Таблица теплопроводности теплоизоляционных материалов
Чтобы в доме было проще сохранять тепло зимой и прохладу летом, теплопроводность стен, пола и кровли должна быть не менее определенной цифры, которая рассчитывается для каждого региона. Состав «пирога» стен, пола и потолка, толщина материалов берутся с таким учетом чтобы суммарная цифра была не меньше (а лучше — хоть немного больше) рекомендованной для вашего региона.
Коэффициент теплопередачи материалов современных строительных материалов для ограждающих конструкций
При выборе материалов надо учесть, что некоторые из них (не все) в условиях повышенной влажности проводят тепло гораздо лучше. Если при эксплуатации возможно возникновение такой ситуации на продолжительный срок, в расчетах используют теплопроводность для этого состояния. Коэффициенты теплопроводности основных материалов, которые используются для утепления, приведены в таблице.
Наименование материалаКоэффициент теплопроводности Вт/(м·°C)
| В сухом состоянии | При нормальной влажности | При повышенной влажности | |
| Войлок шерстяной | 0,036-0,041 | 0,038-0,044 | 0,044-0,050 |
| Каменная минеральная вата 25-50 кг/м3 | 0,036 | 0,042 | 0,,045 |
| Каменная минеральная вата 40-60 кг/м3 | 0,035 | 0,041 | 0,044 |
| Каменная минеральная вата 80-125 кг/м3 | 0,036 | 0,042 | 0,045 |
| Каменная минеральная вата 140-175 кг/м3 | 0,037 | 0,043 | 0,0456 |
| Каменная минеральная вата 180 кг/м3 | 0,038 | 0,045 | 0,048 |
| Стекловата 15 кг/м3 | 0,046 | 0,049 | 0,055 |
| Стекловата 17 кг/м3 | 0,044 | 0,047 | 0,053 |
| Стекловата 20 кг/м3 | 0,04 | 0,043 | 0,048 |
| Стекловата 30 кг/м3 | 0,04 | 0,042 | 0,046 |
| Стекловата 35 кг/м3 | 0,039 | 0,041 | 0,046 |
| Стекловата 45 кг/м3 | 0,039 | 0,041 | 0,045 |
| Стекловата 60 кг/м3 | 0,038 | 0,040 | 0,045 |
| Стекловата 75 кг/м3 | 0,04 | 0,042 | 0,047 |
| Стекловата 85 кг/м3 | 0,044 | 0,046 | 0,050 |
| Пенополистирол (пенопласт, ППС) | 0,036-0,041 | 0,038-0,044 | 0,044-0,050 |
| Экструдированный пенополистирол (ЭППС, XPS) | 0,029 | 0,030 | 0,031 |
| Пенобетон, газобетон на цементном растворе, 600 кг/м3 | 0,14 | 0,22 | 0,26 |
| Пенобетон, газобетон на цементном растворе, 400 кг/м3 | 0,11 | 0,14 | 0,15 |
| Пенобетон, газобетон на известковом растворе, 600 кг/м3 | 0,15 | 0,28 | 0,34 |
| Пенобетон, газобетон на известковом растворе, 400 кг/м3 | 0,13 | 0,22 | 0,28 |
| Пеностекло, крошка, 100 – 150 кг/м3 | 0,043-0,06 | ||
| Пеностекло, крошка, 151 – 200 кг/м3 | 0,06-0,063 | ||
| Пеностекло, крошка, 201 – 250 кг/м3 | 0,066-0,073 | ||
| Пеностекло, крошка, 251 – 400 кг/м3 | 0,085-0,1 | ||
| Пеноблок 100 – 120 кг/м3 | 0,043-0,045 | ||
| Пеноблок 121- 170 кг/м3 | 0,05-0,062 | ||
| Пеноблок 171 – 220 кг/м3 | 0,057-0,063 | ||
| Пеноблок 221 – 270 кг/м3 | 0,073 | ||
| Эковата | 0,037-0,042 | ||
| Пенополиуретан (ППУ) 40 кг/м3 | 0,029 | 0,031 | 0,05 |
| Пенополиуретан (ППУ) 60 кг/м3 | 0,035 | 0,036 | 0,041 |
| Пенополиуретан (ППУ) 80 кг/м3 | 0,041 | 0,042 | 0,04 |
| Пенополиэтилен сшитый | 0,031-0,038 | ||
| Вакуум | |||
| Воздух +27°C. 1 атм | 0,026 | ||
| Ксенон | 0,0057 | ||
| Аргон | 0,0177 | ||
| Аэрогель (Aspen aerogels) | 0,014-0,021 | ||
| Шлаковата | 0,05 | ||
| Вермикулит | 0,064-0,074 | ||
| Вспененный каучук | 0,033 | ||
| Пробка листы 220 кг/м3 | 0,035 | ||
| Пробка листы 260 кг/м3 | 0,05 | ||
| Базальтовые маты, холсты | 0,03-0,04 | ||
| Пакля | 0,05 | ||
| Перлит, 200 кг/м3 | 0,05 | ||
| Перлит вспученный, 100 кг/м3 | 0,06 | ||
| Плиты льняные изоляционные, 250 кг/м3 | 0,054 | ||
| Полистиролбетон, 150-500 кг/м3 | 0,052-0,145 | ||
| Пробка гранулированная, 45 кг/м3 | 0,038 | ||
| Пробка минеральная на битумной основе, 270-350 кг/м3 | 0,076-0,096 | ||
| Пробковое покрытие для пола, 540 кг/м3 | 0,078 | ||
| Пробка техническая, 50 кг/м3 | 0,037 |
Недостатки высокой теплопроводности меди и ее сплавов
Медь имеет гораздо большую стоимость, чем алюминий или латунь. Но между тем этот материал имеет ряд недостатков, которые связаны с его положительными сторонами. Высокая теплопроводность этого металла вынуждает к созданию специальных условий для его обработки. То есть медные заготовки необходимо нагревать более точно, нежели сталь. Кроме этого часто, перед началом обработки предварительный или сопутствующий нагрев. Нельзя забывать о том, что трубы, изготовленные из меди, подразумевают то, что будет проведена тщательная теплоизоляция. Особенно это актуально для тех случаев, когда из этих труб собрана система подачи отопления. Это значительно удорожает стоимость выполнения монтажных работ. Определенные сложности возникают и при использовании газовой сварки. Для выполнения работе требуется более мощный инструмент. Иногда, для обработки меди толщиной в 8 – 10 мм может потребоваться использование двух, а то и трех горелок. При этом одной из них выполняют сварку медной трубы, а остальные заняты ее подогревом. Ко всему прочему работа с медью требует большего количества расходных материалов.
Работа с медью требует использования и специализированного инструмента. Например, при резке деталей, выполненных из бронзы или латуни толщиной в 150 мм потребуется резак, который может работать с сталью с большим количеством хром. Если его использовать для обработки меди, то предельная толщина не будет превышать 50 мм.
