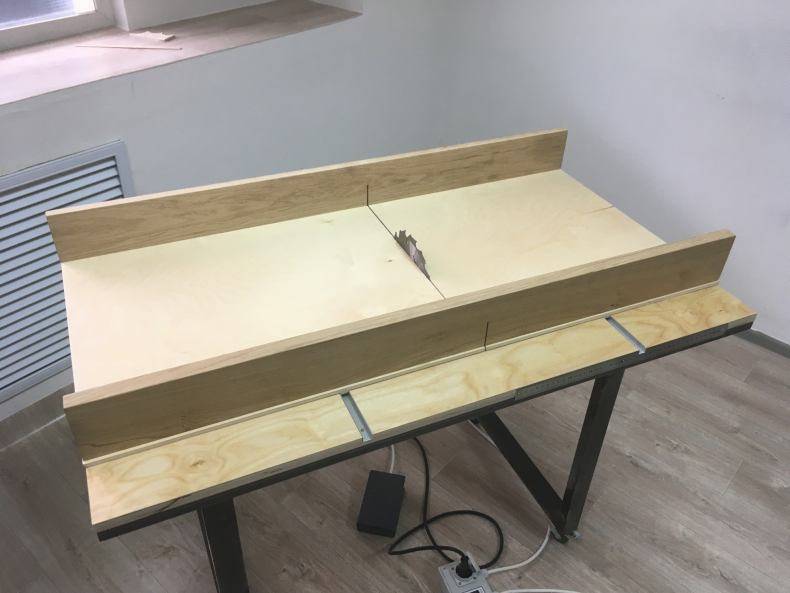

Процесс изготовления стола для циркулярной пилы своими руками

Второй вариант стола для циркулярки. Фото технологии изготовления

Стол-пила своими руками делается из досок, как наиболее доступного материала, довольно часто. Для изготовления данного стола потребуются:

фанерный лист (толщина 20 мм и выше);

доски 50 на 100 мм;

бруски 50 на 50 мм;

несколько саморезов;

деревянный клей;

один из видов древесного лака.

Из фанерного листа лобзиком выпиливается заготовка с отверстием — столешница, в которой разместится пила. При разметке отверстия ориентируются на размеры подошвы пилы. Из досок делают ребра жесткости, которые будут крепиться к столешнице саморезами. В процессе крепления доски стягиваются с помощью струбцин. На переднем ребре жесткости позже устанавливается пусковая кнопка. Для изготовления ножек служат доски длиной около метра. Их крепят снаружи к ребрам жесткости болтами.

2

Варианты устройства – особенности и подготовка

Следует продумать все нюансы изготовления самодельного изделия. Чертежи облегчают рабочий процесс. Сначала определяются с размерами столешницы. Отверстие под дисковую пилу должно точно соответствовать инструменту. Оно зависит от ее диаметра, поэтому сказать, какое требуется, невозможно.

Размеры столешницы выбирают, учитывая собственные пожелания и габариты заготовок для обработки. Когда они полностью укладываются на плоскость, распилы получаются более точные и ровные. Вместе с тем слишком большие размеры неудобны – загромождается помещение. Мастера иногда делают складные столы, которые в нерабочем состоянии занимают немного места. Некоторым необходимо изготовлять маленькие детали, соответственных размеров требуется станок.

Если хозяин хочет, чтобы под рукой всегда находились необходимые инструменты, наиболее удобное место расположения – столешница. Для этой цели размеры значительно увеличивают, подойдет 1,2×1,2 м.

Описание изготавливаемого изделия

Торцовочный стол представляет собой горизонтальное основание, на поверхности которого размещается и закрепляется режущий элемент. Эта конструкция обычно изготавливается из металлической профиля, прочного пластика и крепких деревянных досок. Вместе эти материалы обеспечивают крепкое, устойчивое положение для режущего элемента и удобство использования пилы, особенно при обработке длинных материалов.

Исходя из длины труб или досок, которые вы планируете распилить, стол нужно изготовить определённого размера. Поэтому для комфортабельного распила такой инструмент часто делают раздвижным, однако, можно остановиться и на постоянной модели.

Подбор материала

Чтобы сделать циркулярный стол своими руками, необходимо припомнить столярные навыки, запастись большим терпением и незначительным числом материалов и приборов.

Материалы:

• фанера 15−20 миллиметров;
• брус 50×50;
• доска;
• выключатель;
• наружная розетка;
• отрезок кабеля;
• клей ПВА;
• лак;
• саморезы.

Приборы:

• электролобзик;
• шуруповерт;
• дрель;
• линейка.

Объем столешницы будет зависеть от участка мастерской. Вместе с этим, на маленьком столе будет некомфортно распиливать большие отрезки. Если деталь полностью умещается на рабочей плоскости, срез производится ровнее и аккуратнее. Высоту ножек выбирают в зависимости от роста мастера.

Каким должен быть стол для ручной циркулярной пилы

Правильная конструкция распиловочного стола является залогом качественной и безопасной работы. Существует несколько основных требований к станине для циркулярной пилы:

1. Каркас стола должен быть устойчивым.
2. Материл для изготовления стола должен быть надёжным и долговечным.
3. Столешницу нужно сделать максимально жёсткой, гладкой и ровной.
4. Так как циркулярная пила работает от электросети, необходимо позаботиться о заземлении.
5. Кнопка включения должна быть расположена в удобном месте.
6. Область вокруг стола следует содержать в чистоте и порядке, для исключения травматизма.
7. Хорошим решением будет установка дополнительной кнопки для аварийного отключения.

Процесс изготовления

После того, как все инструменты и материалы закуплены, можно приступать к следующим этапам. Сделать качественный циркулярный стол своими руками получится, если правильно выполнить работы по чертежам, и, собственно, сооружению конструкции.

Изготовленный стол будет ровным и удобным для работы лишь при наличии правильных расчетов. Если нет уверенности в своих силах при подготовке чертежей, стоит обратиться за помощью к специалисту.

Создание чертежа

Это первый и очень важный этап работ, который еще называют подготовительным. Правильные чертежи для циркулярной установки позволят избежать многих проблем на последующих этапах. Надо определиться, какими будут точные размеры стола, и начертить их на бумаге или на компьютере.

Важные моменты, которые обязательно учитываются при чертежах:

1. Размеры отверстия в рабочей поверхности должно подбираться к конкретной модели пилы. Сделать конструкцию, которая подойдет сразу ко всем пилам – невозможно. Станина должна без проблем выдерживать все нагрузки, поэтому только точный подбор габаритов.
2. Стол должен быть отцентрированным. Перевешивание одной части приведет к трудностям в работе. А вот уже размеры стола должны подбираться, исходя из габаритов помещения, в котором он будет установлен, и личных пожеланий мастера.
3. Мультифункциональность стола. Если стол планируется сделать не только рабочей поверхностью, а еще и местом для хранения инструментов и материалов, то габариты столешницы делают с запасом. Специалисты рекомендуют еще на этапе чертежей нарисовать столешницу, размером больше одного м².

Как правильно установить пилу

Следующим шагом является правильное размещение пилы на верхней поверхности стола пилы. Для этого рабочий должен выполнить следующие действия:

Установите инструмент таким образом, чтобы его рабочая часть входила в заранее подготовленный паз.
Отметьте места для болтов лемеха М8 с потайной головкой (пильное полотно соединится с ними).
Просверлите фанеру сверху, чтобы получились такие же отверстия диаметром около 8 мм.
Зенковка для утопления головок болтов.
Аккуратно расположите ножовочное полотно и осторожно затяните снизу болты с помощью гаек с пружинными шайбами.

После закрепления конструкции на столе нужно установить блок включения и выключения двигателя пилы. В корпусе вырезается отверстие, выключатель крепится болтами и универсальным клеем. Из блока должно выходить два отдельных провода. Один к инструменту, другой к ближайшей розетке.

При самостоятельной сборке такого агрегата стоит учитывать производительность мотора, а также максимальную мощность электродвигателя. В этом случае специалисты советуют остановить свой выбор на моторе, мощность которого не превышает 1000–1200 Вт, иначе эксплуатация может быть небезопасной. А более мощная пила означает более тяжелый и устойчивый стол.

Установите инструмент таким образом, чтобы его рабочая часть входила в заранее подготовленный пазОтметьте места для болтов лемеха с потайной головкой M8

Установите ножовочное полотно и тщательно затяните снизу болтыУстановите блок для включения и выключения двигателя пилы

Что нужно определить для пильного стола

При создании такого изделия стоит учитывать требования к нему:

1. У конструкции есть устойчивость.
2. У изделия гладкая и ровная поверхность.
3. Циркулярная пила крепится безопасно.
4. Предусмотрены ограждения от пильного диска.
5. Удобный и простой доступ к кнопке включения и выключения инструмента.

От хотелок, потребностей и условий эксплуатации инструмента зависят функции стола. Особенно возможность делать очень качественный продольный и поперечный напил.

Размеры стола для циркулярки

Размеры изделия стоит подбирать исходя из мастерской. Маленькое помещение дает возможность разместить столешницу 50 на 50 см. Делать конструкцию меньше не стоит, так как ей станет очень трудно пользоваться если задействованы длинные заготовки.

Чтобы безопасно пользоваться инструментом требуется располагать по центру столешнице на расстоянии от 25 см с края, так как этот параметр дает минимальную ширину в 500 мм. Распилочный диск размещается исходя из того, зачем именно им будут пользоваться.

Есть 3 вида пильных столов:

1. Для продольного распила.
2. Для распила поперек.
3. Универсальный.

Глубина и место помещения диска связано с распиливаемыми материалами. Если это небольшая заготовка из дерева (вроде доски и фанеры), то он может находиться над столешницей от 50 до 80 мм, а вот для крупного материала (например, бревен) от 140 до 125 мм.

Размер высоты верха каркаса может быть от 35 до 40 см. Но если станина изготавливается из бруса, то такой параметр рассчитывается исходя из сечения.

Остальную конструкцию составляют ножки из дерева, которые рассчитывается исходя из роста мастера. Высота всего стола в среднем составляет 1 либо 1,1 м, но может быть и меньше вплоть до 900 мм.

Дизайн стола

Сначала понадобится определиться из каких материалов будет изготавливаться стол. Например, если столешница из дерева, то ее стоит делать из листовых пород деревьев из-за их устойчивости к гниению после обработки антисептиком. В основу проделывают отверстие для диска.

К такому основанию для использования подходит станина из 4 козлов, досок 50 на 150 см.

Конструкция стола для циркулярки

Конструкция более чем элементарна. Порой ее даже делают без заготовленных чертежей. Представляет собой верстак из фанеры и дерева.

• Самое прочное основание для изделия изготавливается из металла. Что усложнит сборку и потребует навыков сварщика. Из-за этого вместо сплавов, основания изготавливают из дерева.
• Под столешницей крепится круговая пила, над ней расположен накопитель с помощью прорези. Пиломатериал перемещается по крышке изделия, а затем распиливается диском.
• Чтобы удобнее стало пользоваться столом к нему добавляют угловые и продольные упоры.

Рабочая поверхность изделия вмещает в себя часть лезвия и при этом глубина пропила понижается на толщину столешницы. Поэтому стоит брать инструмент с самым большим диском, а также сделать тонкую и жесткую крышку стола.

Алгоритм сборки самодельной циркулярной пилы

Сборку деревообрабатывающего станка по приведенному ранее чертежу выполняют в такой последовательности:

Заключительным этапом является проверка работоспособности собранного оборудования. Для начала стоит убедиться в свободном вращении всех подвижных деталей: для этого достаточно просто покрутить ведущий шкив рукой. После чего можно запустить агрегат в тестовом режиме. Если обнаружится сильная вибрация, то нужно будет проверить надежность болтовых соединений и фиксации диска.

Сделать циркулярную пилу можно со столом, состоящим из двух половин или цельным. В последнем случае в нем понадобится вырезать прямоугольную прорезь под диск. Конструкция станка со столом, состоящим из двух половин, показана в ролике далее. Также в данном видео продемонстрировано устройство подъемного механизма к этим частям.

Самодельный станок для циркулярной пилы

Большая часть плотников и деревообрабатывающих мастеров, хотят иметь в хозяйстве всепригодный агрегат, но как смастерить такое устройство без помощи других, почти все не знают. В этом руководстве, вы узнаете, как смастерить всепригодный фрезерный стол своими руками. Плюсы всепригодного станка по дереву в том, что не надо иметь несколько агрегатов и ходить с заготовкой от 1-го к другому во время работы. Единственный и всепригодный, будет находиться на одном столе, и делать деяния нескольких агрегатов. Очевидно, ограничения такового устройства находятся, и смастерить абсолютно-универсальный станок по дереву не представляется вероятным. Но создать стол для фрезера своими руками, в каком будет находиться электрорубанок и циркуляционная пила, полностью реально. Для воплощения затеи в действительность, необходимо позаботиться о расходных материалах, также инструментах, которые пригодятся для сотворения четкого и ровненького стола, на котором будут закреплены устройства. Так как устройство на столе будет не одно, требуется создать наиболее широкий и длиннющий стол. Чтоб не попортить материалы напрасно, для начала необходимо на листе бумаги нарисовать схему и размещение будущих устройств. Это очень значимый аргумент, так как эффективность станка впрямую зависит от грамотного расположения всех частей. Заранее побеспокойтесь о положении всякого узла. Если задание кажется очень сложным, можно употреблять готовые схемы и чертежи. Таковым образом, умельцы изготовляют стол для циркулярной пилы своими руками, без помощи профессионалов.

Что необходимо для создания

Чтобы приступить к работе, необходимо тщательно подготовиться.

Материалы и инструменты

Для самодельного стола потребуется прочное металлическое или деревянное основание. Некоторые мастера предпочитают делать столы из алюминия, стали.

Работать с большими объемами древесины обычной циркуляркой сложно, поэтому ее лучше установить на стол.

Важно! Древесину обязательно обрабатывают специальным средством, которое обладает антисептическим составом, чтобы предотвратить процессы гниения. Материалы, которые потребуются в процессе работы:

Материалы, которые потребуются в процессе работы:

• основа, толщина которой не меньше 22 см;
• брусья для усиления и изготовления опоры (можно использовать обрезную доску в количестве 5 штук);
• деревянные шканты, размером в 10 см (для работы потребуется 12 штук и больше);
• столярный клей;
• крепежи из металла (не меньше 4 штук, а точное количество зависит от габаритов и длины стола);
• металлические уголки в количестве 10 штук;
• саморезы.

Перед работой нужно подготовить инструменты. Для отметок берут карандаш или маркер, метр, рулетку, электрический лобзик, фрезер ручной модели. Чтобы обработать дерево, потребуется шлифовальная машина, наждачная бумага разного уровня зернистости, которая убирает зазубрины.

Современный электролобзик оснащается встроенным средством защиты, электронными регулировками скорости, гасителями уровня вибрации и шума.

Также необходим рубанок, дрель и шуруповерт. Материалы и инструменты готовят заранее, располагают на рабочем месте.

Дело пойдет куда легче, если пользоваться шуруповертом.

Определение дизайна и конструкции

Чтобы выбрать дизайн, необходимо определиться с материалом основания. Для деревянных столешниц подходят листовые породы деревьев, которые отличаются устойчивостью к процессам гниения при правильной антисептической обработке. В основании делают специальное отверстие под диск.

Стол для дисковой пилы можно соорудить самостоятельно, точно придерживаясь определенной схемы.

Для деревянного основания используют крепкую станину из четырех козлов, досок размером в 50х150 мм. Она должна быть устойчивой для обеспечения безопасности. Для работы не подходят кривые или гнутые листы металла, потому что существует высокая вероятность получения травмы.

Сооружение собственными руками элемента позволяет сделать пилу максимально подходящей под индивидуальные условия.

Можно сделать простую конструкцию или оснастить ее расклинивающим ножом съемной конструкции. Дополнительно выполняют дисковую защиту, чтобы рабочая стружка не летела на человека, который будет работать за столом. Чтобы делать распил под углом, необходимо добавить детали для регулирования наклона диска.

Можно подогнать изделие по нужному размеру, распределить все так, чтобы удобно было именно вам.

Для циркуляции делают направляющую каретку стола. Она включает в себя следующие элементы:

• направляющие брусья;
• фанеру;
• пропил;
• бортики для надежного упора;
• планка съемной конструкции.

После выбора дизайна конструкции, необходимо сделать чертежи стола для дисковой пилы своими руками.

Собственноручно созданная модель будет единственной в своем роде, что делает ее уникальной.

Чертежи и схемы

Обратите внимание! Чертеж нужен для предотвращения ошибок в процессе работы. В первую очередь делают расчет размеров, чтобы перенести их на картон

В нем делают отверстие, которое должно подойти к габаритам пилы. Перед созданием чертежа и схемы нужно купить режущий инструмент. Универсальные отверстия в этой конструкции не предусматриваются, потому что они не смогут обеспечить максимальную устойчивость, безопасность и выдержку больших нагрузок

В первую очередь делают расчет размеров, чтобы перенести их на картон. В нем делают отверстие, которое должно подойти к габаритам пилы. Перед созданием чертежа и схемы нужно купить режущий инструмент. Универсальные отверстия в этой конструкции не предусматриваются, потому что они не смогут обеспечить максимальную устойчивость, безопасность и выдержку больших нагрузок.

Сделать стол для циркулярной пилы вполне по силам каждому мастеру.

Можно оставить немного дополнительного места для инструмента или деревянных заготовок. Подходящие габариты: 120х120 см.

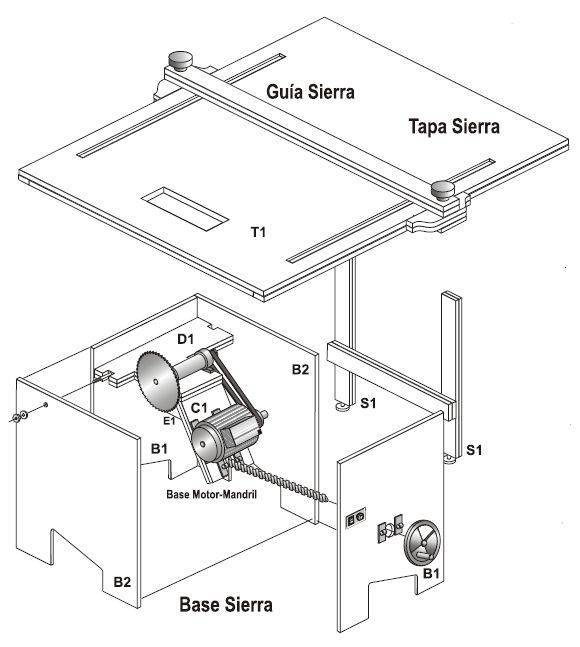

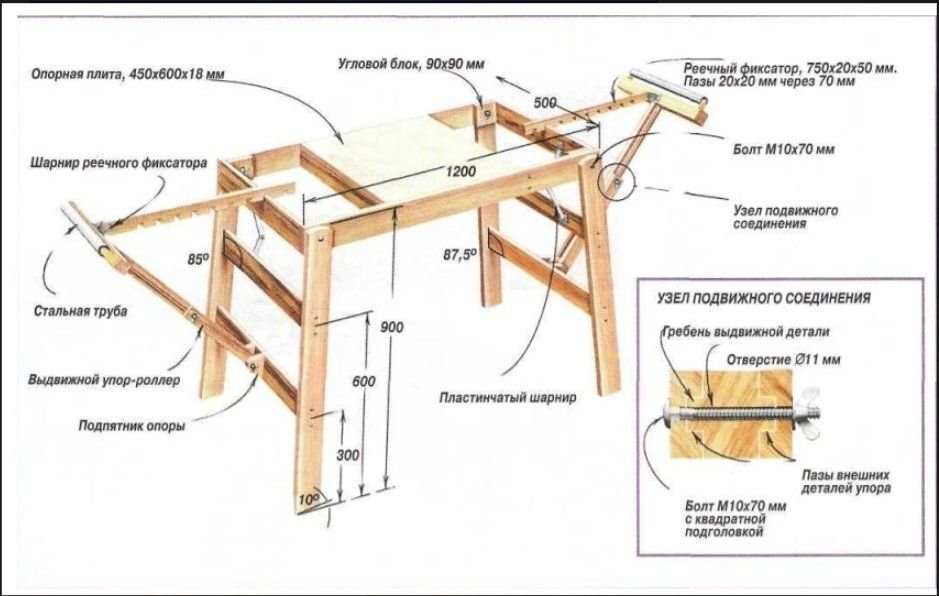

Пример чертежа столика для циркулярной пилы:

Сложностей в процессе не возникнет, если тщательно изучить вопрос.

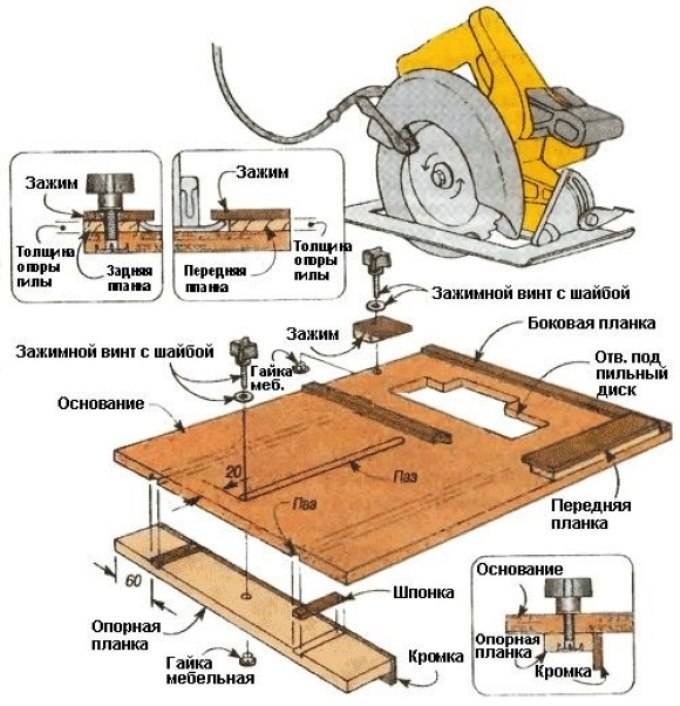

Схема с подробным описанием и размерами:

Стол изготавливают с учетом того, что ручной инструмент будет установлен и закреплён на столе, превратившись при этом в стационарное оборудование.

Процесс производства стола

• Из листа фанеры нужно вырезать столешницу требуемого размера. Разметку наносят на нижнюю область с применением металлической линейки и карандаша. Раскраивают фанеру лобзиком, края при необходимости фрезеруют. Если фанера не ламинированная, плоскость стола зачищаем шкуркой.
• Перекладывают и с нижней части делают разметку для крепления циркулярки ручного типа. Для этого с прибора убираем диск и ставим его подошвой в необходимое место. Осуществляем отметки на столешнице и в основании под крепёж и отверстие для пильного диска. Просверливают отверстия под болты. Они будут скручиваться сверху под столешницу и внизу держаться гайками. Поэтому с края рабочей плоскости отверстия зенкуют, а шляпки болтов заравнивают, чтобы они не выступали.
• В случае если намечается резка материала под разными углами, прорезь под пильчатый круг производится в форме опрокинутой трапеции. Для прямого пиления производится обыкновенный паз. Перед тем как обозначить прорезь и отверстия для крепежа, нужно приложить пилу, откорректировать отметки и только затем вырезать.

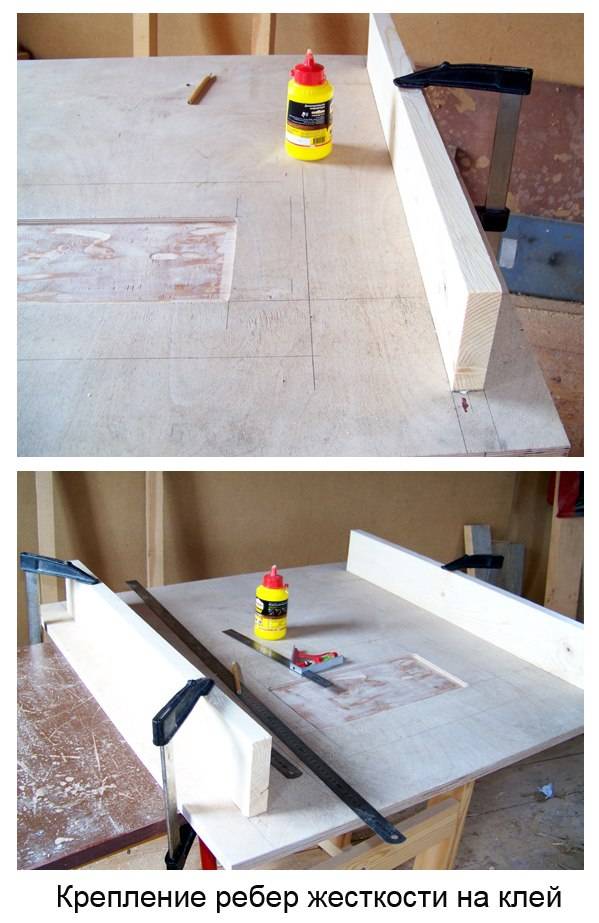

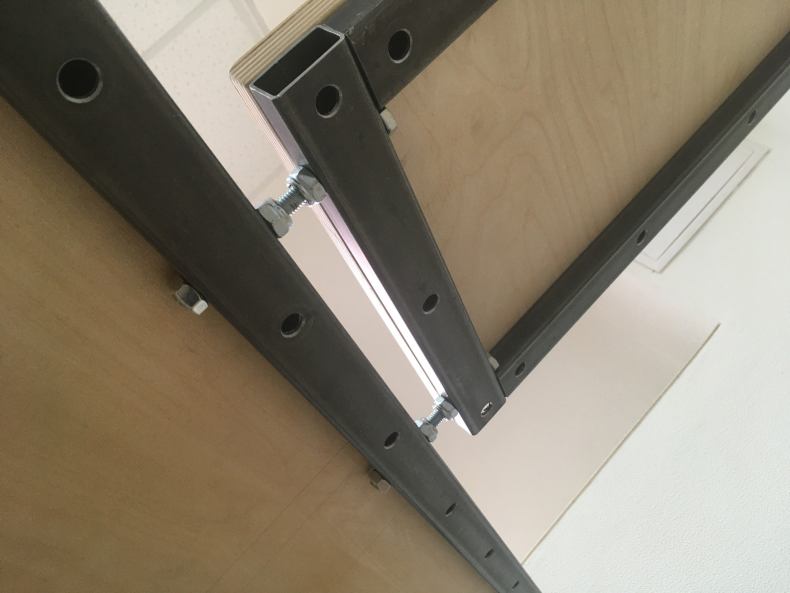

• Нанесите карандашом зоны расположения рёбер жёсткости. Их делают из досок и устанавливают внизу в 8−9 см от кромки самой столешницы. Ножки стола нужно фиксировать к рёбрам. Ребра закрепляются саморезами с интервалами 15−25 см, в дополнение проклеиваются ПВА. Саморезы вкручиваются поверх, под столешницу, головки целиком утапливаются. Ребра между собою скрепляются саморезами.

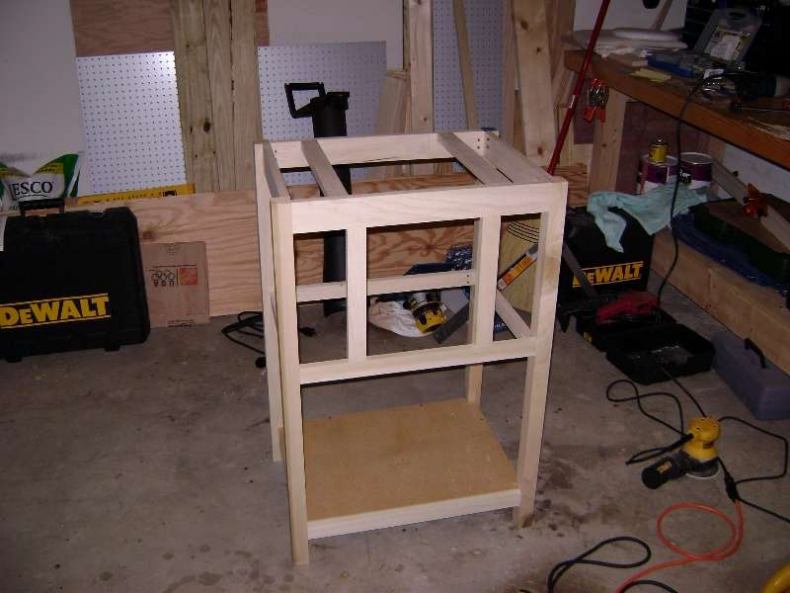

• Ножки делают из бруса либо доски, их протяжённость составит от 100 до 113 см. Значительную устойчивость придадут ножки, расходящиеся вниз. Их фиксируют на крупные болты, скрученные снаружи, внутри укрепляют гайками. Стяжки из бруса упрочат каркас.
• Для того чтобы корректировать высоту стола, внизу прикрепляются гайки, в которые подвинчиваются болты М14. Теперь же можно снизу закрепить пилу, пропустив накопитель в подготовленную прорезь.
• Прикрепляем на стол электророзетку, пускаем от неё электрический кабель и ставим выключатель. Питание к розетке будет передаваться от выключателя. От него протягиваем кабель к ближайшему источнику в мастерской. С поддержкой строительной стяжки фиксируем клавишу ВКЛ-ВЫКЛ на корпусе круговой пилы в утопленном состоянии.
• Приступим к производству вспомогательных упоров. Для упора потребуется алюминиевая труба квадратного разреза № 30 и 2 винта с гайками-барашками. Отпиливаем кусочек трубы по протяжённости столешницы, в 3 см от края делаем отверстия под винты. С кусочков фанеры выпиливаются 2 прижима. Система готова.

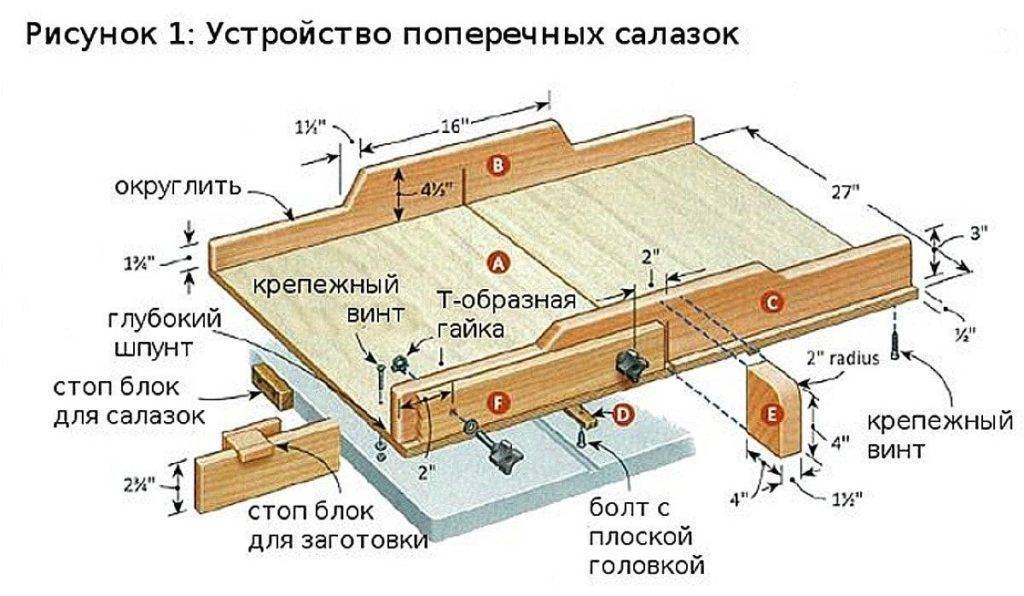

• Для обработки поперёк стола осуществляем салазки из фанеры. Их ровняем относительно кромок стола, придавливаем и продвигаем вдоль зубчатого круга. В участке прохода круга пропиливаем отверстие. Небольшие составляющие можно класть непосредственно внутрь салазок и распиливать. Отвод пыли будет из-под стола, но значительная часть ее при этом будет все же разлетаться вверх, поэтому хорошо дополнить приспособление верхним пылеотводом.

Работа на круговой пиле очень опасна, по этой причине необходимо побеспокоиться о защите пальцев. С куска дощечки либо мебельного щита вырежьте толкатель.

Дополнения к сделанной конструкции

Некоторые мастера, собирая стол для ручной циркулярной пилы согласно уникальным чертежам, целиком убирают заводской предохранительный кожух, а заводскую платформу замещают самодельной. В случае если не намечается распиловка под углом, можно убрать и все приспособления для регулирования наклона диска. Электропила закрепляется непосредственно на новом основании, что даёт возможность выиграть пару миллиметров глубины пропила.

Без внутреннего кожуха легче убирать диск, электропила не так будет забиваться стружкой при работе с влажными дощечками. Демонтаж потребует лишнего времени, однако сохраняется ресурс мотора, предупреждается перегруженность.

Монтаж дисковой пилы

Дело осталось за малым. Циркулярная электропила располагается внутри приготовленного отверстия. Подошва укрепляется на болты, а зубчатый накопитель должен свободно входить в гнездо.

Стол для круговой пилы практически готов. Теперь же его необходимо подвергнуть обработке защищающим от влажности материалом, затем покрыть лаком в несколько пластов (для минимизации скольжения).

Полученная система может быть дополнена чем-либо на усмотрение пользователя (предохранительный чехол, приспособление для регулирования наклона диска, каретка и прочие).

Технология изготовления – пошаговая инструкция

Берут лист фанеры, размечают размеры столешницы. Электрическим лобзиком аккуратно обрезают, затем обрабатывают фрезером кромки. Заготовка ошкуривается средней и мелкой наждачной бумагой. На нижней плоскости размечают место под циркулярную пилу: снимают диск, прикладывают подошвой и обводят карандашом. Фрезерной машиной выбирают углубление, размер которого зависит от толщины основания инструмента.

Схема стола для ручной циркулярки

Пилу устанавливают на место крепления, при необходимости корректируют. Если все подходит, в подошве сверлят 4 отверстия диаметром 10 мм. Опять прикладывают инструмент, намечают в столешнице места креплений и делают сквозные отверстия. Со стороны рабочей плоскости выполняют углубления для болтов М8 с потайной головкой. Шляпка должна прятаться в них. Прорезают щель под диск шириной на 1–2 мм больше его толщины. Если планируется распиловка под разными углами, ее делают трапециевидной с направленной вниз вершиной.

Приступают к изготовлению ребер жесткости своими руками, начиная с продольных. Место расположения удалено от края стола на 10 см, его размечают линиями на таком расстоянии. Доски обрезают по длине, прикладывают к столешнице, обводят. Намечают центральную линию, вдоль которой обозначают расположение саморезов. Крайние удалены от конца ребер на 5 см, промежуточные через 20 см.

Высверливают сквозные отверстия, с лицевой стороны столешницы зенкуют под шляпки. Промазывают заготовки столярным клеем, устанавливают на место, стягивают струбцинами. Аналогично фиксируют поперечные ребра жесткости. Скрепляют со столом и между собой саморезами.

Ножкам придают форму, которая обеспечивает максимальную опору для каркаса. Обычно высота для удобной работы составляет 1–1,1 м. Сверху они шире, а к основанию сужаются. Для этого одну сторону брусков под углом срезают вдоль. Относительно столешницы они будут стоять немного враспор. Увеличить жесткость помогут стальные уголки на месте стыков. Для крепления используют болты, которые устанавливают головками наружу, подкладывают шайбы. Применяют также раскосы из брусьев.

Прежде чем поставить пилу на место, угольником проверяют расположение диска относительно подошвы. Если оно отличается от прямого угла, под основание с одной стороны подкладывают полоски жести, добиваясь выравнивания. Циркулярку притягивают болтами М10 к столешнице, под гайки ставят гроверы.

Торцовка из разного металлолома

станина торцовки выполнена из металла

Это довольно тяжелая торцовка на стационарном металлическом столе. Чтобы управлять ею, придется прикладывать некоторые усилия. Но в итоге пильный механизм перемещается плавно, без рывков, торцевание своими руками проводится легко.

• мощность электродвигателя — 2,2 кВт;
• обороты диска — 2800;
• глубина пропила 80 мм.

Необходимые для сборки материалы и инструменты:

• электродвигатель мощностью 900 Вт;
• металлический лист;
• металлический уголок;
• швеллер;
• шарнирная группа;
• мощная пружина;
• болгарка;
• сварочный аппарат;
• напильник.

Станина выполняется из регулируемых опор, металлического уголка и стоек от старой кровати. Рабочая поверхность — металлический лист как поверхность стола, в котором прорезаем отверстие, края своими руками обрабатываем напильником.

• Маятниковая стойка для пилы сваривается из швеллера, установленного на лист металла, ее высота составляет около 80 см.
• Подставка для электромотора делается в форме подвижной металлической плиты, установленной на шарниры. При монтаже электромотора используют пружину в качестве стабилизатора. Тогда можно обойтись без маятника и ремней.
• Ремни натяжения регулируются обычным откидным болтом, маятник для механизма выполняется также из металла.
• В качестве исполнительного инструмента на торцовку устанавливается диск диаметром 420 мм.

Торцовочная пила это достаточно опасное оборудование, собирая ее своими руками, необходимо позаботиться о защитных коробах и кожухах. Ведь погрешностей при работе самодельного оборудования значительно больше, чем заводского.

Подготовительный этап работ

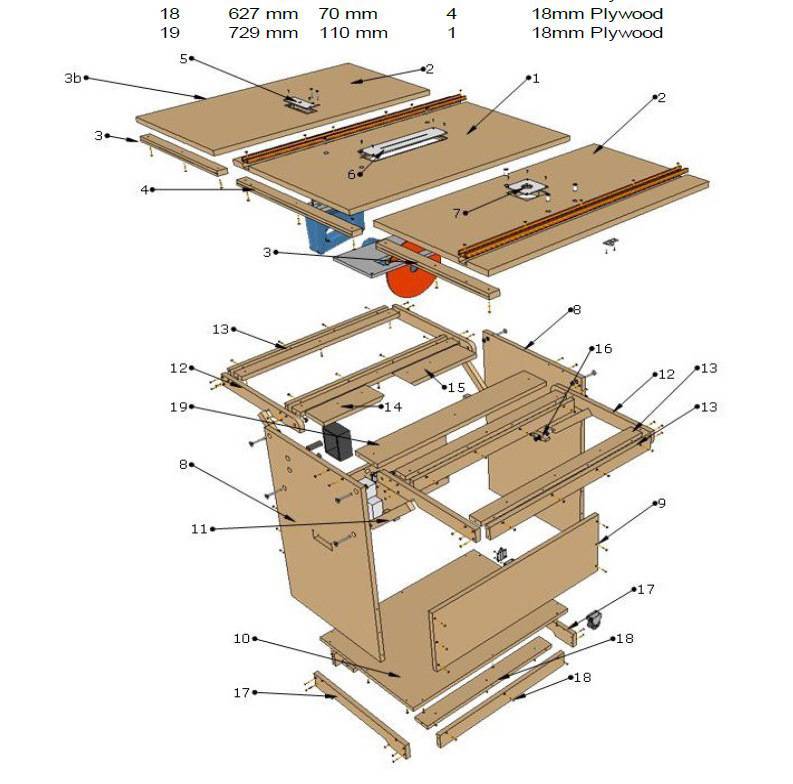

Рисунок 1. Чертеж станка.

Самый простой вариант стола для циркулярной пилы – это конструкция, собранная из досок и достаточно толстой фанеры, из которой изготавливают столешницу. При этом сам инструмент фиксируется снизу стационарной (не поднимающейся) столешницы. Для диска в крышке станины предусмотрена специальная прорезь. Чертеж подобного станка приведен на рис. 1.

Размеры для станины можно изменить так, чтобы вам было удобно работать. В качестве примера взята средняя высота стола. Она составляет 100-115 см. Но многое зависит от роста человека, который будет работать с инструментом. Кроме того, длину столешницы также можно изменить по своему желанию. Если вы предполагаете работать с досками, чья длина превышает 2,5 м, то крышка стола должна быть больше. Тогда в саму конструкцию необходимо внести изменения и добавить дополнительную пару опор (ножек). Иначе станина будет слишком сильно вибрировать.

Для столешницы можно взять фанеру, чья толщина должна быть не меньше 50 мм. Но можно использовать и плиты стеклотекстолита, оргстекло. А вот применять ДСП специалисты не советуют, так как этот материал недостаточно прочен.

Крышку стола можно отполировать и покрыть несколькими слоями лака. Это обеспечит достаточное скольжение распиленных материалов. Но гораздо разумнее укрепить на столешнице лист железа. Тогда поверхность станины получится гораздо надежнее, и станок прослужит вам дольше.

Необходимые материалы и инструменты

Для деревообрабатывающего станка необходимо обязательно предусмотреть наличие направляющих. Они помогут распиливать материал точно. Такую конструкцию сваривают из металлического уголка и крепят к столешнице струбцинами.

Проверка циркулярной пилы.

Для изготовления стола вам потребуются следующие материалы:

• лист фанеры (столешница из другого материала);
• лист железа;
• доска сечением 5*10 см;
• брус сечением 5*5 см;
• струбцины – 2 шт;
• металлический уголок для направляющих;
• ручная циркулярная пила.

Кроме того, разумнее заранее подготовить все инструменты, которые понадобятся для изготовления стола:

• электролобзик или ножовка;
• электродрель, шуруповерт;
• фрезерный станок или ручная фреза (можно обойтись и без этого инструмента);
• инструменты для замеров (линейка, угольник, рулетка).

Когда все необходимое готово, можно приступать непосредственно к сборке стола. Некоторые мастера изготавливают станины из старых кухонных или обеденных столов. Но подобная конструкция вряд ли прослужит достаточно долго. Поэтому гораздо разумнее все детали изготовить самостоятельно. При этом вы сможете учесть свои индивидуальные потребности.

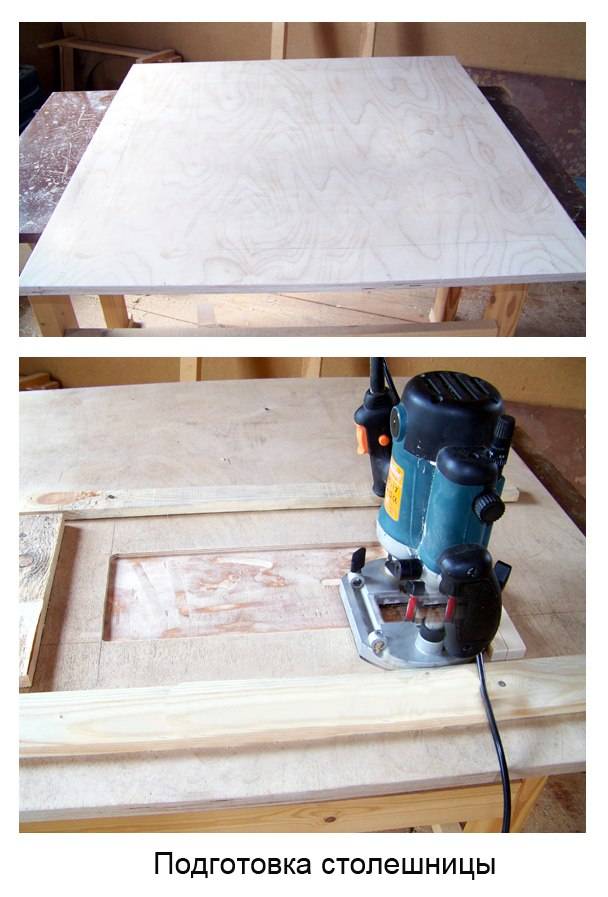

Изготовление крышки стола

Порядок изготовления этого элемента конструкции предполагает проведение следующих операций:

Работы начинаются с разметки и вырезки заготовки фанеры, габариты которой должны соответствовать размерам подготовленного листа железа.

После подгонки по размеру поверхность заготовки тщательно шлифуется с помощью наждачной шкурки.

Затем на нижней поверхности фанерного листа намечаются точки фиксации исполнительного механизма с одновременной разметкой прорези под режущий диск.

Для этого сначала следует примерить по месту установки подошву используемой циркулярной пилы. При этом удобнее всего просто снять с нее диск и определиться с точным расположением точек посадки.

Перед его установкой по месту крепления производится дополнительная проверка правильности разметки прорези под режущий диск.

Разметка крышки стола делается непосредственно по подошве циркулярной пилы

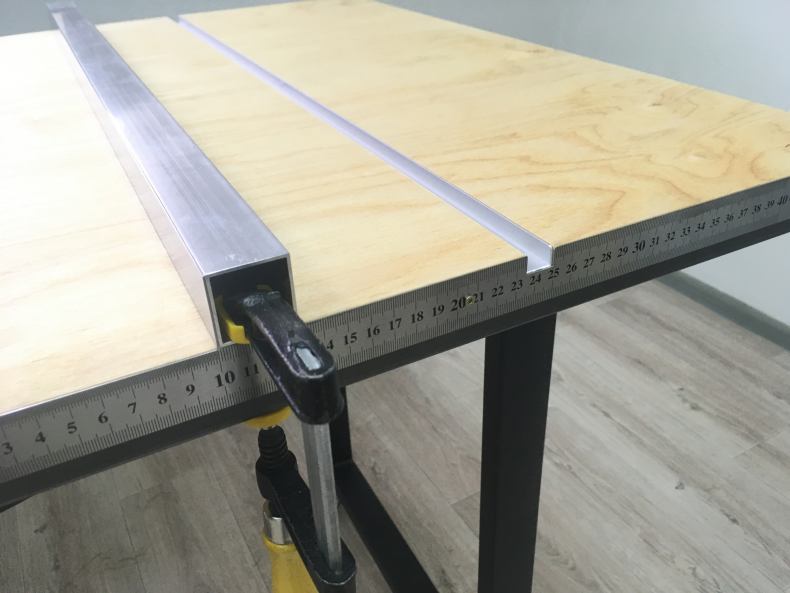

На завершающем этапе рабочая поверхность закрывается стальным листом с двумя направляющими, который затем фиксируется обычными саморезами.

Впоследствии вдоль направляющих из уголков можно будет сделать специальную разметку, повышающую удобство обработки древесного материала.

Дополнительная информация: Для обустройства операционной поверхности стола помимо фанеры могут использоваться оргстекло или стеклотекстолит.

Дополнительная важная информация

Столярные работы требуют особого внимания. В случае, если вы желаете сделать высококачественный и высоконадёжный стол своими руками для циркулярной пилы, то хорошо подготовьтесь к работе.

Выполняйте следующее:

Приобретите все без исключения нужные материалы и приборы.
После установки каркаса в обязательном режиме установите его на ровную плоскость и проверьте, чтобы крышка конструкции не перевешивала в какую-либо сторону.
Установить столик для циркулярной пилы правильнее в том участке, где он и будет находиться в дальнейшем, чтобы устранить вероятные проблемы, сопряжённые с неровностью полов.
Если из-за шероховатого пола столик вибрирует в процессе работы, то необходимо подкорректировать длину ножек, применяя уплотнённый материал либо резину.
Столешница продукта может быть как единой, так и складывающейся

Для того чтобы сформировать складывающийся столик для пилы, будет необходимо потратить чуть больше времени и самого материала и уделить внимание увеличению прочности станины, пребывающей в разобранном состоянии.
Размеры материала, применяемого для создания стола, формируются опытным путём. В идеале уровень конструкции должен соотноситься с ростом мастера.

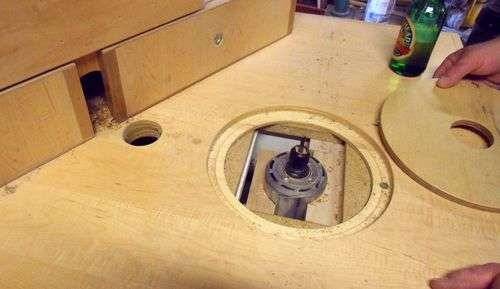

Отверстие, которое будет выполнено в столешнице, должно отвечать размерам определённой пилы, имеющейся в наличии.
Чтобы продлить период службы всех применяемых материалов, собранных в общую конструкцию, необходимо подвергнуть их обработке специальными химическими веществами, способными увеличить рабочие свойства дерева либо металла (к примеру, уберечь их поверхность от ржавчины, гниения, возникновения плесени и т. д

).
Обрабатывать дерево либо железо правильнее на улице, а не в помещении, чтобы не получить отравление интенсивными испарениями.

д. ).
Обрабатывать дерево либо железо правильнее на улице, а не в помещении, чтобы не получить отравление интенсивными испарениями.

Вдохновившись этой статьёй, вы сможете сделать прочную подставку для циркулярной пилы в виде столика.
