Какова цена возведения свайно-винтового фундамента 6х8, как просчитать количество?

Свайно-винтовой фундамент своими руками

Свайно-винтовой фундамент устанавливается в четыре этапа:

1. Сперва размечается участок.
2. Затем сваи погружаются и выравниваются.
3. Полости заливаются бетоном.
4. Заключительный этап — обвязка ростверком.

Поскольку установка СВФ не требует земляных работ, сделать разметку для фундамента не трудно: намечаются оси стен, перегородок и дополнительных конструкций путем установки кольев на небольшом отдалении от углов будущей постройки, а между ними натягиваются шнуры. На остальных этапах стоит остановиться подробнее.

Ввинчивание свай и выравнивание

Ввинчиваются сваи всегда по одному принципу, который не зависит от вида лопастей, наконечников и особенностей грунта.

Сначала в земле делаются направляющие приямки при помощи ручного или мотобура. Глубина скважин должна составлять 0.3-0.5 м, а в диаметре они должны быть чуть меньше лопастей. Так трубы можно более точно расположить и легче погрузить в землю.

Для ввинчивания в технические отверстия на сваях протягивается лом или труба с толстыми стенками нужного диаметра и при помощи силы двух человек сваи вкручивают в землю

Важно контролировать вертикальное положение конструкции при помощи строительного уровня

Для механического погружения понадобиться использовать спецтехнику.

Инструкция по закручиванию свай вручную

Сваи обвязывают ростверком в качестве которого выступают балки из дерева, бетона или металла. Для этого опоры фундамента должны располагаться в одной плоскости по горизонтали. Выравнивают сваи при помощи обрезки трубы болгаркой по заранее выполненной разметке.

Часто сваи вывинчиваются на этапе регулировки высоты, что ухудшает несущую способность конструкции: под опорой образуется рыхлый слой почвы. Из-за избыточных нагрузок фундамент проседает и конструкция деформируется.

Иногда из-за подземных препятствий на этапе заглубления опор, они могут отклоняться от вертикальной плоскости, смещаясь в сторону.

Траектория отклонения не должна превышать двух градусов. Если отклонение оказалось выше нормы, необходимо изменить размер опоры, соединив верхний сегмент и плоскость надстройки.

Заливка полостей свай

Заливка свай бетоном

Полости труб заливают бетоном для того, чтобы на внутренних поверхностях не образовывался конденсат, от которого не спасают даже полностью приваренные оголовки. Кроме того, бетон дает конструкции дополнительную жесткость.

Сваю нужно бетонировать до конца. Дополнительно сваи снаружи обрабатываются специальной смолой.

Ростверк и обвязка

Обвязка винтовых свай

Ростверк сооружают на расстоянии 0.5-0.7 м от земли. В его качестве могут служить деревянные и металлические балки. Также подойдет заливка монолитной лентой из железобетона. Технология обвязки зависит от материала:

1. Железобетон — самый дорогой материал для обвязки, но позволяет возводить на СВФ даже кирпичные здания. Сперва собирается опалубка, затем изготавливается армирующий каркас, который связывается со сваями рифленой арматурой, а после конструкция бетонируется.
2. Деревянные балки в качестве обвязки используют для строительства домов из бруса или бревна. Для крепления бруса привариваются плоские оголовки, балки соединяются в полдерева и крепятся к оголовкам болтами, саморезами или гвоздями.
3. В качестве металлических балок используют швеллеры, которые приваривают к оголовкам.

Не фатальной, но существенной ошибкой может стать отказ от обрезки технологических отверстий. Игнорирование этой процедуры приводит к снижению эксплуатационного срока фундамента. Если необходимо приварить оголовок и сформировать сварочные швы, их в обязательном порядке нужно окрасить.

Свайно-винтовой фундамент несложно монтировать без помощи профессионалов. конструкция мало зависит от внешних факторов, хорошо себя показывает практически на любом грунте, а ее возведение занимает немного времени.

Такое решение позволяет сэкономить на строительной бригаде и заказе спецтехники. Главное — правильно определить как глубоко залегают несущие пласты грунта, рассчитать шаг установки свай и их оптимальное количество.

Порядок установки

Бывает, что грунт под фундамент не осложнён плывуном или скальными породами.

В таких случаях установка винтового основания свайного типа вполне доступна для непрофессионала:

1. Самая трудоёмкая и ответственная часть — сделать расчёты.
2. Готовят необходимый материал и инструменты.

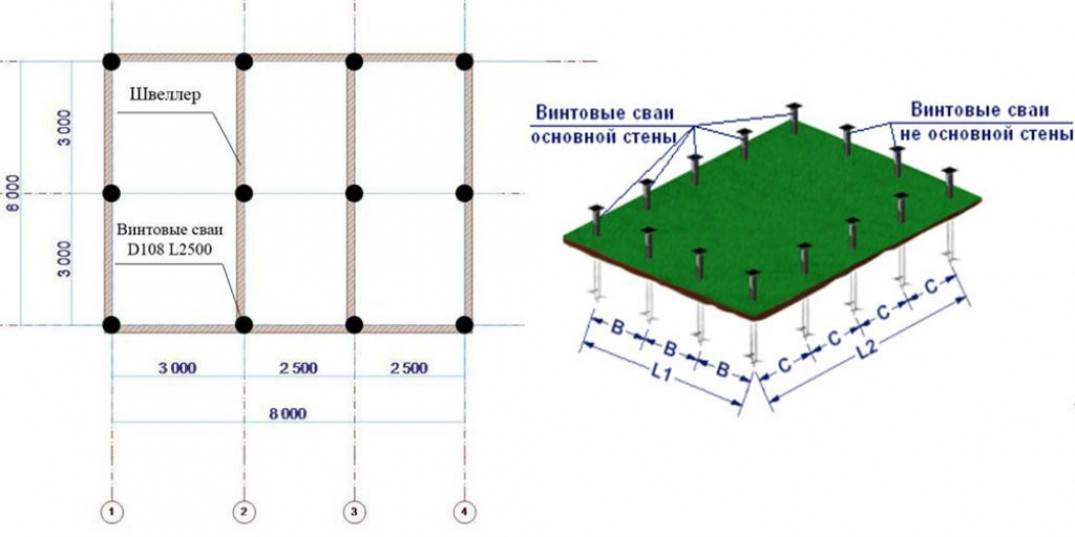

3. По схеме разметки строительной площадки устанавливают винтовые сваи с помощью ручного ворота (желательно это делать вдвоём).
4. Концы стволов выравнивают над землёй по уровню, излишки срезают.
5. В нестабильных грунтах прочность свайного основания усиливают металлической обвязкой на уровне цоколя (уголком или швеллером).
6. Устанавливают ростверк.

Общие строительные навыки, пытливый ум и целеустремлённость — вот условия успешной работы по установке фундамента данного типа.

Другие статьи про свайно-винтовой фундамент, представленные на нашем сайте: ремонт винтовыми сваями, отделка цоколя.

Изучение характеристик грунта

Для расчета количества винтовых свай необходимо определить тип грунта

Чтобы рассчитать количество винтовых свай, нужно определить тип грунта, на котором планируются строительные работы. Чтобы узнать его прочность, можно бурить его вручную на полметра глубже, чем будет располагаться основание. Расчет свайного фундамента требует знания характеристик и коэффициентов, влияющих на прочность постройки. Необходимо выяснить:

1. Тип почвы: суглинок, супесь, песчаный грунт и т.д.
2. Коэффициент, показывающий соотношение частиц почвы и пустот.
3. Тип консистенции и соответствующий ей прочностной коэффициент. Для глинистых грунтов используют 2 значения, одно из которых характеризует область вдоль протяженности сваи, другой – в районе ее подошвы. Почва может быть твердой, полутвердой либо пластичной (легко или туго разминающейся).

Для определения вида почвы нужно воспользоваться информацией из приложения к госстандарту «Грунты. Классификация». В этом документе приводятся характеристики, на которые надлежит опираться. Также нужны таблицы, в которых приводятся значения прочности грунтов, имеющих те или иные состав и консистенцию. Коэффициент зависит от твердости и состава почвы. При рассмотрении показателя для глинистых грунтов по длине сваи можно заметить: чем больше глубина, тем выше значение.  Прочность мелкопесчаных почв, и без того небольшая, понижается при увлажнении.

Калькулятор расчета стоимости фундамента на винтовых сваях

Внимание! Калькулятор позволяет выполнить ориентировочный расчёт стоимости свайно-винтового фундамента. Для получения точного расчёта просим Вас связаться со специалистами нашей компании

При заказе объемом свыше 16 свай с монтажом предусмотрены скидки!

Надежный фундамент — залог долговечности и безопасности постройки. Проектирование начинается с расчета винтовых свай. Вычисляется диаметр, длина, оптимальное количество опор и шаг расположения. На нашем сайте представлен удобный калькулятор для осуществления ориентировочных расчетов. Точные параметры вычисляются в индивидуальном порядке после выезда геолога для исследования грунта на вашем участке и предоставления проекта будущего строения.

Выбор диаметра сваи

В строительстве востребованы винтовые сваи следующих диаметров:

• 57 мм. Монтаж облегченных заборов из сетки Гиттер, небольших строений, теплиц.
• 76 мм. Винтовая свая выдерживает нагрузку до 3 тонн. Применение — легкие хозпостройки или средние по тяжести заборы: профлист, доски, евроштакетник;
• 89 мм. Опора на 3-5 тонн отлично подходит под каркасные и щитовые дома в один этаж, хозяйственные сооружения, а также для заборов с тяжелым заполнением.
• 108 мм. Расчетная нагрузка — 5-7 тонн. Каркасное строительство до трех этажей, а также постройки из бруса и бревна.
• 133 мм. Данные сваи применяются для более ответственных построек и в промышленном строительстве.

Расчет длины опор

Длина свай определяется на основе данных исследования грунта и рельефа местности. На подходящих для строительства почвах — песок или глина начинаются на глубине 30-40 см — применяются сваи стандартной длины 2,5 м. Для водянистых и заболоченных грунтов длина опоры увеличивается

Кроме того, важно осуществлять монтаж винтовых свай ниже уровня промерзания почвы, а также учитывать высоту цоколя будущей постройки

Расчет количества винтовых свай

Для правильного расчета винтовых свай нужно вычислить предполагаемую нагрузку на фундамент. Параметр определяется исходя из веса и площади постройки, с поправкой на состав грунта. Данные частично берутся из СНиП или вычисляются по специальным формулам.

Базовые принципы расчета свай:

• При строительстве зданий по каркасной технологии шаг между сваями допустим не более 3 м.
• Дома из бруса и бревна — шаг не должен превышать 2,5 м.
• Заборы на винтовых сваях и легкие ограждения — расстояние между опорами 3 м.
• Ограждения средней тяжести из профнастила или дерева — устанавливать сваи с шагом в 2,5 м.

Компания «ФЛАГМАН СВР» выполняет полный комплекс работ — от проектирования свайно-винтовых решений до монтажа. Предоставляем официальную гарантию на материалы и установку. Обслуживаем все районы Санкт-Петербурга и Ленинградской области. Оформить заказ удобно на сайте или по телефону.

Калькулятор расчета количества винтовых свай от «ФЛАГМАН СВР»

Расчет свайного фундамента под дом 6х6 метров

Стоимость изготовления свайного фундамента напрямую зависит от следующих факторов:

• Стоимость транспортировки спецтехники.
• Закупка свай.
• Забивка свай в грунт.
• Подрезка выступающих частей свай.
• Изготовление ростверка, при необходимости.

Совет эксперта! Сделать точный расчет до каждой копейки вам не получится. Поэтому я советую вам сразу обращаться к специалистам в этой области, которые произведут ориентировочный расчет и сразу сделают допуск возможных дополнительных затрат.

Воспользуйтесь нашим калькулятором для просчёта стоимости свайного фундамента исходя из Ваших запросов

Или воспользуйтесь помощью наших специалистов заполнив заявку на просчёт и замеры:

Глубина заложения фундамента

Информацию про глубина заложения фундамента, вычисление глубины заложения, СНИП, Вы узнаете как определить глубину заложения фундамента, мелкозаглубленного и…

Подробнее

Стоимость фундамента под дом 10 на 12

Какие бы качественные материалы не были использованы для возведения дома, долго он прослужит только в том случае, если построен на надежном…

Подробнее

Фундамент под дом 6 на 8

По современным меркам строение 6 на 8 может представлять собой загородный дом для временного проживания или дачный домик. В любом случае он должен стоять на прочном…

Подробнее

Сваи 35 на 35 сечения

Сваи с поперечным сечением 35х35 см — один из наиболее распространенных типоразмеров железобетонных опор в фундаментном строительстве.

Стоимость фундамента под дом 10 на 12

Чтобы можно было заранее подсчитать все расходы, нужно знать, сколько средств придется потратить на возведение фундамента, в зависимости от его типа.

Фундамент на сваях

Фундамент свайный бетонный является одним из самых прочных оснований под строительство. Данный тип конструкции применяется на сложных грунтах, когда устройство другого, менее затратного основания, либо невозможно по климатическим показателям, либо не даст требуемой прочности из-за нестабильности почвы.

Для облегчения ввода в грунт, стержни обычно имеют заостренный наконечник. Стоит сразу отметить, что закладка фундамента на забивных железобетонных сваях своими руками, без применения специальной строительной техники, невозможна.

Важно! Для того, чтобы свайный фундамент из бетона имел требуемую проектом прочность, нижняя часть стержня должна иметь опору в твердом грунте. В противном случае, при пучении почвы, основание не сможет выдержать вертикальное давление здания

Достоинства свайного основания

Прежде чем описать сложности устройства основания здания на сваях, рассмотрим почему строители выбирают данный фундамент:

• Универсальность. Такой фундамент может быть устроен на любом типе грунта в любую погоду. Различие стержней и их размеров позволяет оптимизировать материальные затраты на материалы. При этом основание обладает максимальной прочностью, при минимальном вмешательстве в окружающую среду.
• Высокие эксплуатационные показатели. Если расчет произведен верно, то данный тип фундамента выдерживает значительные физические нагрузки даже на очень нестабильных грунтах.
• Низкие затраты на рабочую силу. Устройство свай не требует наличия на стройплощадке большого количества рабочих. Все операции производятся техникой.
• Экономия в части сметной стоимости. При устройстве свайного основания нет необходимости проведения работ по выемке грунта и прокладке системы дренажа на участке. Цена свайного основания ниже, чем стоимость устройства монолитной плиты или заглубленной ленты.

Некоторые недостатки основы

Безусловно, как и любая технология, данный способ устройства основания под дом имеет некоторые ограничения и недостатки.

1. Основной проблемой является необходимость проведения точных расчетов. Даже небольшая ошибка может сказаться на эксплуатационных качествах строения.
2. Если сваи не достигнут уровня плотного грунта, при усадке здание может повести.
3. Перед началом работ следует провести анализ почвы, для чего потребуется обратиться к специалистам.
4. Если планируется устройство цокольного этажа или подвала, устройство свайного фундамента станет довольно затратным.

Важно! Закупать сваи следует только у проверенных поставщиков. Определить визуально их несоответствие ГОСТам очень трудно

Стоимость в сравнении

Процесс возведения фундамента

При монтаже свайного фундамента не требуется рытье котлована, и рабочая бригада из трех человек может потратить 1 день (или немного больше) на его установку.

В то время, как устройство ленточного основания требует существенных затрат времени и рабочей силы на подготовительные земляные работы, армирование, гидроизоляцию, стяжку и другие.

Однако при осуществлении ручного монтажа свай необходимы некоторые инструменты: бур, ключ для закручивания, отбойный молоток и прочие.

Фундамент на сваях, а точнее, высота цоколя получается в среднем около полуметра. На этой высоте производится обрезка и выравнивание труб по одной высоте. Считается допустимой высота оставшейся части трубы в 20 сантиметров (с учетом того, что к нему еще сваркой будет прикреплен оголовок).

Метки: баня, высота, свайный, фундамент

« Предыдущая запись

Свайный фундамент под дом 6 на 6

Среди всего прочего, свайный фундамент имеет массу преимуществ перед вышеперечисленными. Если в вашем регионе неустойчивая почва, то для строительства фундамента 6 на 6 метров, свайный фундамент оптимальное решение. Также его возведение осуществляется и на песчаном грунте, который имеет склонность к осыпанию. Технология его изготовления очень простая:

• Используя шпагаты и арматуру, осуществляете разметку будущего свайного основания.
• Далее происходит забивка свай. Для фундамента размером 6 на 6 метров достаточно 9 железобетонных свай. Длина одной сваи 3 метра. Диаметр одной сваи составляет 108 мм. Погружение сваи в грунт осуществляется исключительно посредством специализированного оборудования.
• Далее происходит заливка нивелира.
• После этого необходимо произвести подрезку всех выступающих свай по одному уровню. Это предотвратит образование коррозии свайной конструкции.
• На следующем этапе монтируются опоры.
• Предпочтительно сейчас принято использовать микросваи для свайного фундамента, у них высокая несущая нагрузка и низкая цена, а также высокая надёжность. Наши клиенты часто отдают предпочтение фундаменту именно на таком виде свай.

В заключение фундамент закрывается стальными поперечными перегородками. Если необходимо, то их можно заменить швеллерами. За счет этого обеспечивается высокая устойчивость к возможному движению грунта. Также обеспечивается дополнительная жесткость всей конструкции.

Совет эксперта! Дабы компенсировать растягивающие нагрузки, имеющиеся в промежутках промеж свай, требуется позаботиться об армировании ростверка.

Ряд специалистов рекомендует свайный фундамент, изготовленный из буронабивных свай. Такой вид свай (забивные) наиболее прочные и способные справляться с большой горизонтальной и вертикальной нагрузкой. Особенно это эффективно, если в вашей местности нестабильная почва. Даже при таких условиях все затраченные средства полностью себя окупят.

Ленточный фундамент для дома 6х6

Один из распространенных типов фундамента – ленточный. Преимущественно используется под тяжелое строительство, то есть при возведении стен из кирпича, блоков и тому подобное. Особенность технологии его изготовления в следующем:

• Роется котлован по всему периметру будущего строения.
• Закладывается песчано-гравийная подушка под основание. Этот слой обязательно трамбуется.
• Монтаж арматурного каркаса. Для этого в грунт вертикально погружается арматура, а к ней, при помощи проволоки закрепляется арматурный каркас, идущий в горизонтальном положении.

• Обязательный монтаж опалубки. Изготавливается она из деревянных щитов. Для надежности она фиксируется подпорками.
• Бетонирование. Процесс заливки фундамента осуществляется за один раз. По мере заливки бетона раствор обязательно прокалывается арматурным прутом, чтобы устранить воздушные карманы.

После заливки проходит около одной недели, чтобы фундамент набрал необходимую прочность.

Калькулятор количества свай

Кол-во свай: Диаметр сваи: Длина сваи:

Если вам необходимо рассчитать количество винтовых свай, которые потребуются для строительства фундамента на вашем объекте, вы можете сделать это, не выходя из дома. Вам нужно только знать первичные параметры.

Воспользуйтесь онлайн-калькулятором расчета количества свай на нашем сайте. Помимо необходимого количества, вы сможете узнать также их предварительный диаметр и длину.

Расчет свайного поля онлайн достаточно прост. Для этого не нужно иметь специальное образование и читать литературу. Вам требуется только внести данные в существующие графы.

Расчет количества винтовых свай с помощью калькулятора

Укажите длину сторон вашего строения, выбрав по форме от 3-х до 15-ти метров.
Укажите тип строения – дом, гараж, бытовое сооружение и пр.
Укажите «этажность», если появляются соответствующие графы

Заполняя графы, обратите внимание на то, что дом с мансардой будет считаться полутора этажным строением.
Выбирайте материал вашего строения.
Укажите тип грунта на участке.
Укажите количество углов планируемого дома.
Укажите высоту цокольного этажа из предложенных вариантов.
Отметьте, собираете ли вы устанавливать камин/печку.
Кликнете «Рассчитать».. Через несколько секунд появится результат подсчета необходимого количества свай для вашего объекта

Через несколько секунд появится результат подсчета необходимого количества свай для вашего объекта.

Рассмотрим пример

Имеется торфяной участок с глубиной торфа 3 метра. Вы решили построить деревянный дом (брус 150х150), площадью 10 на 10 метров. Дом планируется оригинальной формой с девятью углами и мансардой. На высоте 50 см над землей будет расположен пол. Чтобы зимой вам было тепло, было решение установить в доме камин.

После того, как были внесены все данные, калькулятор подсчета количества винтовых свай выдал нам результат – 32 сваи, диаметром 108 мм и длиной в 4,5 метра.

Конечно, данный расчет является предварительным. Он служит ориентиром при планировании бюджета и дальнейшего заказа. Для более точного результата необходим выезд специалиста на объект для детального осмотра участка под планируемую застройку, где будут учтены все факторы.

Самостоятельный расчет на месте

Такой же расчет можно сделать самостоятельно и без использования калькулятора. Полученный таким способом результат в большинстве случаев менее точный. Вам нужно будет определить тип и плотность грунта, проанализировать природный рельеф, определить расстояние, на котором находятся более плотные слои почвы.

Еще одним вариантом, как можно узнать необходимое количество свай – это рассчитать их по плану первого этажа. Здесь вам необходимо посчитать количество углов и стыки внешних стен с несущими перегородками.

В указанных местах и должны располагаться сваи, они должны идти по периметру с шагом не более трех метров.

Обратите внимание

Если вы планируете установить камин, то, в зависимости от его веса, вам необходимо установить под него от одной до четырех свай.

Этапы проектирования фундамента на винтовых сваях

Расчеты для устройства фундамента на сваях делает конструкторское бюро на этапе разработки проектно-технических документов для строительных работ. Самостоятельные расчеты проводятся при помощи СП 24.13330. Для основы здания на винтовых сваях необходимо рассчитать несущую способность слоя грунта на уровне расположения спиральных лопастей. Этот параметр необходим для определения несущей способности сваи.

Далее необходимо определить число свай, вычислить их шаг монтажа на прямых участках, там, где стыкуются стены, а также в местах расположения каминов, печей, генераторов и прочих спецконструкций.

Чтобы не прибегать к полноценному геологическому изысканию, определить тип грунта можно путем тестового вкручивания. Таким образом определяется глубина залегания несущего слоя, состав почвы и высота залегания грунтовых вод. Однако, данные полученные таким путем будут очень условными, поэтому для объективации картины несущей способности грунта в расчетах используют поправочный коэффициент 1.6-1.7.

Расчет количества винтовых свай

Пример расчета свайно-винтового фундамента

Исходные данные для расчета фундамента под двухэтажный брусовой дом с размерами в плане 6 на 6 метров:

• грунты на участке — суглинок и суспеси;
• диаметр используемых свай — 108 мм, диаметр лопасти — 300 мм;
• масса дома, со всеми нагрузками от стен, перегородок, перекрытий, полезной и снеговой нагрузкой — 60 тонн.
• периметр наружных стен  — 24 м, в нашем случае внутренних несущих стен нет.

Узнаем несущую способность грунта. Для этого воспользуемся таблицей ниже.

Тип грунта	Rо на глубине 150 см и более, кг/см2
Галька с включениями глины	4,5
Гравелистый с включениями глины	4,0
Песчаные почвы (крупная фракция)	6,0
Песчаные почвы (средняя фракция)	5,0
Песчаный (мелкая фракция)	4,0
Пылеватый песок	2,0
Глинистые почвы и супеси	3,5
Вязкие глинистые почвы	6,0
Просадочный грунт или насыпное основание (с уплотнением)	1,5
Насыпной грунт (без уплотнения)	1,5

Несущая способность разных видов почв

Из таблицы видно что для суглинков и супесей параметр равен 3,5 кг/см². Коэффициент надежности по нагрузке принимаем 1,75 (для обеспечения запаса по надежности). Остается вычислить площадь лопасти сваи:

S = (πD²)/4 = 3,14*30/4 = 706,5 см² (значение диаметра лопасти в расчет берется в сантиметрах).

F = S*Rо = 706,5*3,5 = 2472 кг.

Вычисляем допустимую нагрузку:

N = F/γk = 2472/1,75 = 1412 кг ≈ 1,4 т.

Далее рассчитаем минимальное количество свай, которые способны удержать данный дом:

60 т/1,4т ≈ 43 шт.

Дальше определяем шаг между сваями. Для этого длину стен дома делят на количество свай:

24 м/42 шт = 0,57 м — максимальное расстояние между опор.

Получилось довольно большое количество свай для такого небольшого дома, т.к. мы приняли, что геологические изыскания не проводились, и пришлось принять поправочный коэффициент равный 1,75, если провести исследования хотя бы пробным вкручиванием (эталонным), тогда количество свай можно снизить до 18 штук, а это существенная экономия. В каждом случае нужно считать, что обойдется дешевле — геологические изыскания или самостоятельный расчет и перестраховка по несущей способности.

Преимущества винтовых свай

Винтовая свая СВЛ-250/76-1000

1. С помощью винтовых элементов можно с успехом возводить даже крупные постройки из бревен и бруса, не опасаясь неравномерных просадок. Независимо от типа почвы, усадка будет равномерной.
2. Монтаж занимает небольшое время.
3. Баню можно построить возле озера, реки или вблизи заводненных участков, независимо от уровня подземных вод.
4. Во время смены сезонов опоры не смещаются.
5. За счет своей острой формы, винтовые сваи хорошо заглубляются на нужную величину.
6. Это сравнительно дешевый способ сделать фундамент (в сравнении с другими способами).
7. Экологическая безопасность для окружающего ландшафта.
8. Удобство и универсальность применения.
9. Отсутствует необходимость выполнения земляных работ.

Сначала на очищенном от растительности участке осуществляется разметка по периметру фундамента. Затем начинается этап установки опор. Они могут устанавливаться на разном расстоянии. Точный промежуток между ними определяется особенностями почвы. Если постройка будет небольшого размера, то достаточно их ввинчивать на расстояние 2-3 метра. При неоднородных почвах для прочности конструкции, сваи опускаются на разную глубину.

Когда ввинчено необходимое количество свай, на каждую из них при помощи сварки крепятся оголовки стандартного диаметра – 250 х 250 мм. Затем укладывается брус.

Ленточный фундамент для дома 6х6

Один из распространенных типов фундамента – ленточный. Преимущественно используется под тяжелое строительство, то есть при возведении стен из кирпича, блоков и тому подобное. Особенность технологии его изготовления в следующем:

• Роется котлован по всему периметру будущего строения.
• Закладывается песчано-гравийная подушка под основание. Этот слой обязательно трамбуется.
• Монтаж арматурного каркаса. Для этого в грунт вертикально погружается арматура, а к ней, при помощи проволоки закрепляется арматурный каркас, идущий в горизонтальном положении.

• Обязательный монтаж опалубки. Изготавливается она из деревянных щитов. Для надежности она фиксируется подпорками.
• Бетонирование. Процесс заливки фундамента осуществляется за один раз. По мере заливки бетона раствор обязательно прокалывается арматурным прутом, чтобы устранить воздушные карманы.

После заливки проходит около одной недели, чтобы фундамент набрал необходимую прочность.

Параметры

Расчет винтового фундамента и нагрузки на него складывается из определения следующих параметров:

1. Масса самого строения (в кг) — величина постоянная:

• стены и перегородки;
• перекрытия;
• крыша.

2. Дополнительный вес — нагрузки временные:

• вес снега, выпавшего на крышу;
• эксплуатационный вес содержимого дома: мебель, оборудование, отделочные материалы, включая людей (в среднем — 350 кг/м²).

3. Правильный расчет нагрузки на свайно-винтовой фундамент невозможен, если не учесть динамические нагрузки (кратковременные):

• создаваемые порывами ветра;
• возникающие в результате осадки строения;
• возникающие при перепадах температур.

О том, как рассчитывается винтовой фундамент дополнительно рассказано на видео ниже:

Технические характеристики

К техническим характеристикам винтовых свай относится:

• длина и материал ствола;
• диаметр ствола;
• вид лопастей, способ их соединения с телом сваи.

Диаметр

Диаметр свайных стволов подбирают из стандартного ряда, соотнося с расчётной нагрузкой:

• ᴓ89мм (лопасть ᴓ250мм) — под несущую нагрузку не выше 5 тонн (каркасно-щитовые строения в 1 этаж);
• ᴓ108мм (лопасть ᴓ300мм) — под несущую нагрузку до 7 тонн (дома из бруса, пеноблоков, каркасные двухэтажные);
• ᴓ133мм (лопасть ᴓ350мм) — под несущую нагрузку до 10 тонн (строения из кирпича, газобетона, швеллера).

Длина

Длину свай подбирают, основываясь на показателях плотности грунта (по таблице) и перепадах высот на участке застройки:

• при залегании суглинков до 1 м от поверхности длина сваи — 2,5 м;
• рыхлый грунт или плывун — длина сваи определяется по длине бура, достигшего плотных слоёв;
• при перепадах высот рельефа длина свай может отличаться на 0,5 м для разных участков.

Количество опор и расстояние между ними

Оптимальное расстояние между опорами:

• 2-2,5 м — для деревянных каркасов и блочных строений;
• 3 м — для домов из бруса и бревна.

Важно: для обеспечения надёжности цоколь строения не должен подниматься над землёй выше, чем на 60 см, а длина сваи должна иметь запас 20-30 см. Произведя вычисления по формуле К = P*k/S, необходимо распределить положение свай в периметре для сбалансированности принимаемой ими нагрузки:

Произведя вычисления по формуле К = P*k/S, необходимо распределить положение свай в периметре для сбалансированности принимаемой ими нагрузки:

• под каждый угол сооружения;
• в местах пересечения несущих стен и внутренних перегородок;
• у входной группы;
• внутри периметра, руководствуясь шагом в 2 метра;
• под печью или камином (не менее двух свай);
• под несущими стенами со стороны балкона или мезонина.

К сведению! Объективные условия могут потребовать увеличения количества свай по сравнению с расчётным — такой запас прочности позволит не бояться перемен, возникающих в процессе эксплуатации.

Расчет требуемого количества опор

Во время проектирования будущего сооружения в проектном плане наносят требуемое число опор, чтобы возводимая постройка была максимально надежной и долговечной. Их количество определяется такими факторами:

• предполагаемой массой сооружаемой конструкции, зависящей от применяемого бруса, материала перекрытий, этажности здания;
• размером жилой постройки по периметру;
• геологическими условиями местности и климатом региона.

При неправильном проведении расчетов, если опорных столбов будет установлено меньше, чем необходимо, возможно возникновение следующих проблем во время эксплуатации дома:

• появление неровностей пола;
• провисание отдельных элементов конструкции;
• перекос всего сооружения.

При подсчете требуемого количества столбов на практике пользуются таблицами СНиП. Также обязательно определяют тип грунта на строительном участке. Размеры свай для разных почв представлены ниже в таблице.

суглинистый или глинистый	3	2,5	2,5	2,5
песчаный	3,5	2,5	2,5	2,5
торфяные почвы	зависит от глубины расположения несущего слоя

Масса постройки считается с предполагаемой меблировкой, техникой, оборудованием и прочими предметами обихода. В расчетах учитывают также снеговую и ветровую нагрузку.

Каждая опора способна выдерживать определенную максимальную нагрузку, которая приводится в документах к изделиям. Разделив суммарный вес создаваемой конструкции на несущую способность одной сваи, получают требуемое число столбов.

Опорные конструкции устанавливают по следующей схеме:

• под углами постройки;
• по периметру, с рекомендуемым шагом от 1,5 до 3 м;
• в местах стыков внутренних перегородок с внешними стенами.
