Сколько составляет допустимая нагрузка на винтовые сваи?

Определение прочностных характеристик грунта


Расчет допустимой нагрузки без точных данных о сопротивлении грунта будет недостоверным. При этом застройщик должен помнить, что на одном участке в пределах небольшой площади может быть несколько типов почвы. Поэтому перед строительством сооружений I и II степени ответственности, в том числе жилых домов, необходимо заказать геологические изыскания застраиваемой площадки.

Альтернатива процедуры – самостоятельный анализ почвы. Для этого бурят в земле несколько шурфов, чтобы взять образцы для анализа.

Затем визуально или экспериментальным путем для каждого образца определяют тип почвы и выбирают из справочной литературы расчетное сопротивление грунта. Нормативный документ СП 22.13330.2016 содержит такие данные. Таблица ниже отражает значение искомых параметров для наиболее популярных грунтов в российских регионах:

Тип почвыРасчетное сопротивление, кг/см2
Пылеватые породы2
Рыхлая почва с большим содержанием песка и глины3,5
Песок мелкой фракции, гравий с глинистыми включениями4
Галька с некоторым содержанием глины4,5
Песок средней фракции5
Глина, песок крупной фракции6

Расчет ростверка

Свайное основание может выполняться с ростверком и без него. Часто строение устанавливается на сваи нижней обвязкой. Ростверком называется горизонтальная железобетонная балка, которая необходима для распределения нагрузки между всеми элементами основания. Он может быть как сборным, так и в виде монолитной ленты. Марка бетона, используемая для их изготовления, не должна быть ниже 150.

Перед началом создания ростверка необходимо точно рассчитать его размеры. Чаще всего ширина составляет 40 см, а высота – 30. Чтобы конструкция была достаточно жесткой, она армируется стальными прутьями, диаметр которых составляет от 10 до 12 мм. Они соединяются между собой при помощи вязальной проволоки. Между элементами арматуры должно оставаться не меньше 2,5 см.

От чего зависит несущая способность?


Данная характеристика свай определяется в соответствии с несколькими важными параметрами – характеристиками грунта, диаметром и толщиной стенок опор. Прочность земли – важнейшая особенность, узнать которую можно после проведения на местности инженерных изысканий. Специалисты определят состав почвы, а затем обратятся в специальные каталоги, где указана данная характеристика для разных типов грунта. К примеру, для глины она составляет 6 кг/см2. Что касается индивидуальных особенностей используемых металлических столбов, то они могут сильно различаться по своим характеристикам, диаметру и способностью выносить определенный вес:

  1. 57 мм. Самые тонкие опоры, которые выдерживают не более 800 кг. Они применяются для стройки легких заборов и ограждений.
  2. 76 мм. Более прочные изделия, способные выдерживать от 2 до 3 тонн груза. Их применяют для возведения тяжелых ограждений.
  3. 89 мм. Могут вынести до 4 тонн груза, благодаря чему позволяют возводить легкие сооружения бытового назначения – гаражи, бани, беседки, навесы и т. д.
  4. 108 мм. Самый распространенный тип опор, они выдерживают до 7 тонн веса, потому подходят для стройки многих зданий и сооружений из нетяжелых материалов.

На современном рынке можно найти опоры и большего диаметра, к примеру 133 или 150 мм. Их используют для стройки более крупных зданий и сооружений, в том числе из тяжелых стройматериалов, включая кирпич и керамзитобетон.

Несущая способность винтовых свай

Винтовая свая (ВС) способна выдерживать значительные осевые нагрузки. Проседание происходит не по причине деформации от нагрузки, а по причине слабой несущей способности грунта, на который опирается свая.

Очевидно, что наилучшими грунтами для опоры ВС являются пески, кроме мелких и очень влажных, а также твердые сухие глины, щебенистые и гравийные грунты. Несущую способность сваи можно увеличить за счет большего количества, увеличения диаметра лопасти и перераспределения нагрузки.

Иногда у покупателя возникает желание предварительно рассчитать сколько и каких ВС понадобится. Под строение 10х10 м устанавливают 4 угловые сваи, затем равномерно расставляют остальные с условием расстояния между ними не более 3-метров. Дополнительно устанавливают под несущими внутренними стенами. Всего получится не менее 25 штук. Затем рассчитывают диаметр сваи и лопасти, определить длину с учетом глубины установки и перепада высот свайного поля.

Выполняем расчет:

  1. Находим вес дома вместе с ростверком. Учитываем вес несущих внешних и внутренних стен, вес перекрытий пола, мансарды, стропильной системы, крыши – вычисляется суммированием веса, используемого материала.
  2. Затем добавляют вес полезной нагрузки – площадь дома умножают на 150 кг/м2
  3. Прибавляют снеговую и ветровую нагрузки – это еще примерно 140 кг/м2 на площадь проекции крыши.
  4. Затем результат умножают на коэффициент запаса прочности 1,2 и получают полную нагрузку на фундамент. Допустим получили 50 т.

Узнаем нагрузку на винтовую сваю 50/25= 2,0 т. Возьмем 108-сваю с лопастью диаметром 300 мм, находим площадь лопасти: 3,14х30х30/4=706,5 см2. Теперь смотрим на таблицу и находим тип грунта, на который будет опираться свая. Допустим 3 кг/м2. Умножаем площадь лопасти 706,5х3 – получим 2,2 т. Такую нагрузку выдержит грунт. ВС по расчету давит 2,0 т, что меньше несущей способности грунта, а, следовательно, выбор 25 штук из 108 трубы с лопастью 300 мм сделан верно.

Нагрузка на винтовую сваю зависит от веса строения. Например, для легкого забора из сетки рабица подойдут 57 мм или 76 мм сваи, под ворота лучше заказывать 89 или 108 мм. Длина рассчитывается глубиной установки. Допустим надо установить ВС на глубине 1,7 м. Если взять 2,5 метра, то она будет возвышаться 0,8 метра над уровнем земли. ВС обрезаются не менее 15 — см, от верхнего конца, потому что имеют отверстия для крепления приспособления для ввинчивания. Останется 0,6 м от уровня земли.

Винтовая свая/диаметр лопасти, ммНагрузка, тоннДля каких строений подходят:
Диаметр 57/2001-1.5Забор сетка рабица, открытое крыльцо, настилы и т.д.
Диаметр 76/2502-2.5Заборы из профнастила, веранды, легкие хозяйственные постройки, беседки и т.д.
Диаметр 89/2503-4Бани, легкие каркасные дома, сараи, хоз. блоки, пристройки открытого и закрытого типа и т.д
Диаметр 108/3005-7Дома каркасные, брусовые, из сруба, бани и т.д.
Диаметр 133/3508-10Тяжелые деревянные дома из бруса и бревна, промышленные объекты.

Нагрузка на винтовые сваи:

  1. Несущая способность сваи от 1,5 т для 57 мм с лопастью 200 мм, до 8-9 т для 133 мм с лопастью 350 мм. Для деревянного дома чаще заказывают 108 мм с лопастью 300 мм. Для дачных домов и легких строений сгодится 89 мм ВС с лопастью 250 мм.
  2. ВС следует выбирать по несущей способности грунта, на который будут опираться.
  3. Снизить нагрузку винтовой сваи можно следующим способом:
  • увеличить диаметр лопасти;
  • перераспределить нагрузку от веса строения на дополнительные ВС;
  • установить ВС в грунт с высокой несущей способностью.

Компания имеет многолетний опыт монтажа ВС в Подмосковье. Специалисты подберут правильную глубину установки ВС. После пробного завинчивания, которое необходимо в исключительных случаях, заказчик точно будет знать сколько и каких свай понадобится для монтажа фундамента. Для оформления заявки на пробное ввинчивание и получение расчета позвоните по номеру телефона 8-495-127-05-63 или оставьте заявку по форме обратной связи на сайте.

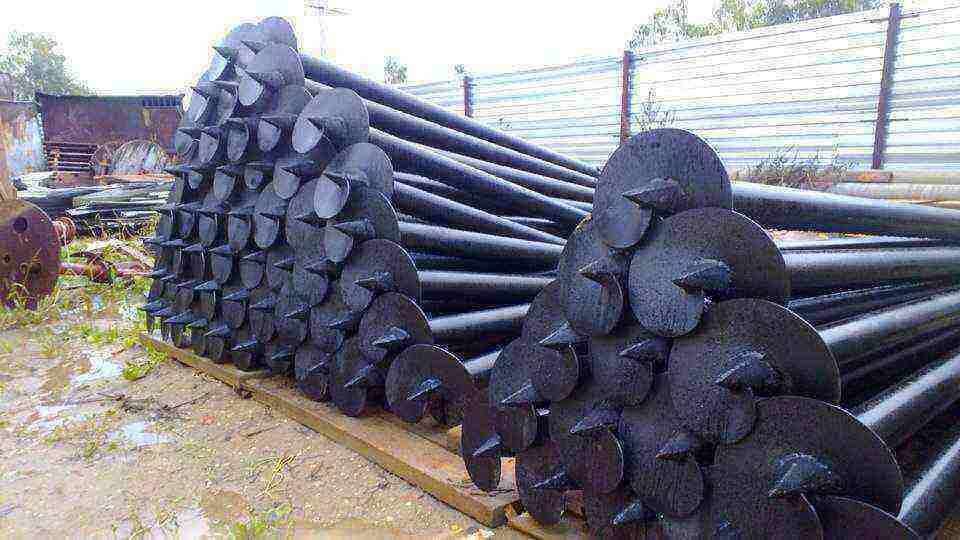

Виды опор и параметры допустимой тяжести

На текущей момент рынок предложений представлен различными типоразмерами винтовых свай, что позволяет выбрать подходящие опорные элементы под конкретные виды возводимых строений.

Площадь лепестковой подошвы – один из определяющих параметров, от которого зависит несущая способность фундамента. Величину рассчитывают по классической формуле:

В частном домостроении в большинстве случаев используют стержни диаметром 59-159 мм. Так, сваи, диаметр которых равен 89 мм, применяют для строительства веранд и беседок.

Сваи с большим диаметром трубы (108–159мм) подходят для строительства кирпичных построек, бань из бруса, одноэтажных домов и двухэтажных каркасных построек. Назначение некоторых свай с типичными параметрами отражены в таблице:

Диаметр ствола, ммДлина сваи, мДиаметр винта, ммТолщина стенки, ммНесущая способность одной сваи, тНазначение фундамента
54, 761,5–4150–2002–30,8–2,5опоры для ограждений, беседок, террас
54–892–3150–2002–32,5–4опорные стенки для борьбы с оползанием грунта
89–1081,5–4200–2503–42–7для уселения проблемных фундаментов
89–1082–4200–2503–44–7для усилия причалов
89–1142–4200–3003–54–8в качестве фундамента для деревянных, каркасных, кирпичных, щитовых домов, бань, хозблоков и других легковесных построек
108–1682–4200–3003,5–35–9в качестве опорных элементов для фундамента, усиленного ростверком

Винтовые сваи с большим диаметром трубы (до 325мм) характеризуются высокими допустимыми нагрузками, что позволяет их использовать для строительства тяжелых конструкций, в том числе промышленных объектов.

Длину столба выбирают, зная глубину промерзания грунта. Для большинства российских регионов для почвы характерна точка промерзания, равная 1,5 м. Поэтому сваи длиной 2–2,5 м (с учетом высоты цоколя) считаются традиционными.

Особенности проведения испытаний винтовых свай

Винтовые сваи 108 мм под дом испытывают статическими нагрузками с применением следующих методов:

  • Ступенчатой нагрузкой с выжиданием стационарного состояния по вертикальным смещениям на каждой из величин нагружения.
  • Непрерывно увеличивающейся нагрузкой.
  • Знакопеременным или пульсирующим нагружением.

При ввинчивании винтовой сваи в грунт регистрируются следующие параметры: число оборотов, длительность заглубления, осевая пригрузка и крутящий момент. Периодичность записи данных в журнал определяется величиной погружения сваи на каждые полметра.

Пригрузка вдоль оси определяется плотностью грунта и его структурой. Численно она определяется путём деления теоретического числа оборотов сваи к реальному. Если соотношение имеет значение менее 1, то пригрузка повышается, а при большем — снижается. Оптимальным вариантом, который говорит о правильности настройки испытательной установки, считается равенство полученного значения единице.

Посмотрите видео, как проводятся испытания винтовых опор.

Онлайн Калькулятор расчета веса дома (постройки):

Введите длину дома (в метрах) *a
Введите ширину дома (в метрах) *б
Выберите высоту потолков
Выберите кол-во этажей
Выберите кол-во внутренних несущих стен *в
Выберите кровлю *г
Выберите геоположение дома
Выберите материал дома *д
Выберите тип перекрытий *ж
Выберите тип винтовой сваи *з
S внешних стен, м2 =Расчетный вес дома, кг =
S внутренних несущих стен, м2 =Рекомендуемое кол-во свай, шт =
S перекрытий, м2 =Корректировка кол-васвай, шт (+/-) =
S кровли (свесы ~500~800мм), м2 =Итого свай, шт =
Нагрузка ветровая, снежного покрова, кг =Несущая способность винтового фундамента (максимум), кг =
Вес внешних стен, кг =Запас несущей способности, кг =
Вес внутренних стен, кг =*Для расчета используются справочные данные с усредненнымизначениями удельного веса конструкций дома: стен, перекрытий, кровли изразличных материалов, а так же временные нагрузки от ветра и снежногопокрова, для выбранной климатической полосы России. Несущая способность глинистого илипесчаного грунта от минимального значения (2 кг/см2)
Вес перекрытий, кг =
Вес кровли, кг =
Вес винтового фундамента, кг =

Так же предлагаем Вам воспользоваться онлайн – калькуляторами:

Калькулятор для расчета несущей способности и прогиба деревянных балок

Калькулятор для расчета теплопотерь помещения Калькулятор для расчета теплоотдачи печи

(*автор калькуляторов Владимир Романов)

Внимание! Все онлайн калькуляторы предназначены только для предварительного расчета и подбора необходимых материалов, использование их в целях проектирования недопустимо!

Технологии

• Горячее цинкование погружением (DIN EN ISO 1461, бывший DIN 50976)

Подлежащие цинкованию винтовые сваи после окончательной подготовки опускают в расплавленный цинк (прибл. 450°C). В результате химических реакций образуются различные прочно соединённые со стальной основой сплавы. Эти сплавы отделяются от слоя «чистого» цинка. В зависимости от скорости реакции, состава стали, продолжительности пребывания в ванне, процесса охлаждения и т. д. происходит «поднятие» образовавшегося сплава на поверхность.

Внешний вид поверхности варьируется от светлого глянцевого до тёмно-серого матового, и при этом толщина цинкового слоя и его стойкость к коррозии остаются неизменными. В дальнейшем небольшая коррозия может иметь место во влажной среде, прежде всего на свеже оцинкованных поверхностях, в виде отложений карбоната гидроксида цинка (так называемая «белая ржавчина»). Однако она не оказывает никакого негативного воздействия на антикоррозионное покрытие. Поверхности срезов следует обработать цинковой краской (G4 Каталога). Согласно DIN EN ISO 1461 средняя толщина покрытия составляет не менее: 45 мкм для материалов толщиной менее 1,5 мм 55 мкм для материалов толщиной от 1,5 мм до 3 мм 70 мкм для материалов толщиной от 3 до 6 мм.

Повреждение цинкового покрытия в процессе резки, сверления отверстий и т. п. не приводит в дальнейшем к коррозии, поскольку граничащий с местом повреждения цинк под воздействием кислорода воздуха и влаги растворяется и образует на непокрытых поверхностях среза коричневатый слой гидроксида цинка. Хаотичное перемещение ионов цинка защищает оголившиеся поверхности слоем шириной 2,0 мм.

• Сталь углеродистая ISO630

Настоящий стандарт распространяется на углеродистую сталь обыкновенного качества, предназначенную для изготовления проката горячекатаного: сортового, фасонного, толстолистового, тонколистового, широкополосного и холоднокатаного тонколистового, а также винтовых свай, слитков, блюмов, слябов, сутунки, заготовок катаной и непрерывнолитой, труб, поковок и штамповок, ленты, проволоки, метизов и др.

Fe360 А : Категория качества : А В С / Толщина проката, мм : До 16 Св. 16 . Массовая доля элементов (не более, %) : Углерода 0,20 0,18 0,20 0,17 0,17 / Фосфора : 0,060 0,050 0,050 0,045 0,040 / Серы : 0,050 0,050 0,050 0,045 0,040 / Азота : 0,009 0,009 0,009 / Степень раскисления : Е CF / Массовая доля Марганца не более 1,60 %, Кремния не более 0,55 %.

Рассчитываем ростверк

Свайная основа может быть сконструирована из одних опор, по которым укладывают нижнюю обвязку строения.

Ростверком называют балку или железобетонную плиту, по горизонтали соединяющую верхушки каждого винтового элемента. Свайно-ростверковые основы одинаково хорошо подходят для строительства деревянных и пеноблочных зданий. Ленточный ростверк может быть монолитным или сборным, главное, чтобы он был вылит из бетона, марка которого не ниже 150.

Чтобы ростверк был грамотно сооружен и создал прочную связку между винтовыми элементами, нужно правильно рассчитать его габариты. Существует ряд специальных расчетов, мы же ограничимся минимальными размерами связующей ленты:

Фундамент с железобетонным ростверком

  1. Высота – 30 см.
  2. Ширина – 40 см.

Чтобы придать ростверку необходимую жесткость, его нужно усилить продольной и поперечной арматурой (в диаметре 10-12 мм). Прутья соединяются при помощи проволоки по принципу армопояса. Расстояние от арматуры до края ростверка должно составлять не менее 2,5 см, чтобы металлические прутья полностью загерметизировались бетонным раствором и не подвергались коррозийным процессам.

Соединение ростверка с опорами может быть жестким, когда его арматура связывается с прутьями свай, или свободным, когда ростверк без дополнительной подвязки лежит на опорах фундамента. В обоих случаях нагрузка между сваями распределяется равномерно.

Тем, кто выбирает для своего участка фундамент на сваях, в первую очередь следует задуматься о том, как правильно выполнять его расчет. Процесс монтажа тоже занимает не последнее место. Основные вопросы, которые интересуют владельцев земельных участков, выбравших для себя вариант свайного фундамента, следующие:

Схема устройства свайного фундамента из набивных комбинированных свай.

  1. Какое минимальное расстояние должно быть между сваями (шаг свай)?
  2. Какое количество опор необходимо?
  3. Как осуществить правильно?

На первый взгляд может показаться, что это довольно трудно, особенно человеку, не имеющему никакого отношения к строительству. Но не надо заранее отчаиваться, все не так уж и сложно.

Несмотря на то что вам понадобятся знания о нагрузке здания и силе, воздействующей на основание, а также о свойствах и качествах строительных материалов, вы наверняка справитесь с поставленной задачей, изучив подробную информацию, изложенную в этой статье. Не забудьте, что только грамотный и проведенный по всем правилам расчет поможет вам сделать фундамент надежным и долговечным.

https://youtube.com/watch?v=V0lZiQKSIcQ

От чего зависит допустимая нагрузка

Если давать определение понятию несущая способность, то она представляет собой максимально допустимое давление на элемент фундамента, которое он выдерживает. Расчетная нагрузка на одну винтовую сваю всегда должна быть меньше ее несущей способности. Равность значений нежелательна, поскольку стоит предусмотреть запас на случай возникновения непредвиденных обстоятельств.

Допустимая нагрузка на винтовую сваю зависит от следующих факторов:

  • диаметр трубы и лопастей;
  • прочность грунта основания;
  • длина сваи.

При выполнении простейших расчетов для частного дома потребуется знать только прочностные характеристики основания и площадь лепестковой подошвы (лопасти). Расчет выполняется по следующей формуле:

В этой формуле N -несущая способность винтовой сваи (сколько она способна выдержать), F — значение несущей способности (неоптимизированное), γк — коэффициент надежности по нагрузке, принимаемый в зависимости от количества опор для здания и способа выполнения геологических изысканий.

Коэффициент γk назначается равным следующим значениям:

  • 1,2 при проведении точных геологических испытаний грунта основания, путем выполнения зондирования и лабораторных исследований. Выполнить это самостоятельно невозможно. Способ не подходит для частного домостроения из-за высокой стоимости, которая сильно увеличит бюджет строительства.
  • 1,25 при проведении испытаний с помощью сваи-эталона. Хотя этот способ проще, чем предыдущий, определить, сколько сможет выдержать грунт, способен только человек, имеющий знания в области геологии.
  • При самостоятельных исследованиях почвы и использовании табличных показателей прочности коэффициент принимается в зависимости от количества опор. Если несущая способность определяется для винтовой сваи с низким ростверком, то значение составит 1,4-1,75 при количестве опорных элементов в пределах 5-20 штук.

Важно! Практичнее всего использовать второй способ т.к. полноценные геологические изыскания дороги, а самостоятельное изучение грунта на глубине вкручивания свай практически нереально. Чтобы найти F, потребуется выполнить вычисления по следующей формуле:

Чтобы найти F, потребуется выполнить вычисления по следующей формуле:

Здесь S — площадь лопасти, которая вычисляется по формуле для круга (S = πR² = (πD²)/4). Исходные данные приводятся производителем винтовой сваи. Для наиболее распространенных диаметров винтовой сваи можно воспользоваться таблицей ниже.

Диаметр винтовой сваи, мм

Насыпное основание без выполнения работ по уплотнению

Зная сколько способен выдержать грунт на один квадратный сантиметр и площадь опорной части винтовой сваи можно найти предварительное значение несущей способности F (без учета коэффициента по надежности). Значение подставляют в первую формулу и находят окончательную максимально допустимую нагрузку на один элемент фундамента.

Более подробно определить, сколько сможет выдержать свая можно по формуле 7.15 пункта 7.2.10 СП «Проектирование и устройство свайных фундаментов». Здесь учитываются все моменты, которые способны повлиять на несущую способность, а именно:

  • условия работы;
  • характеристики грунта;
  • глубина залегания лопасти (прибавляется боковое трение);
  • диаметр лопасти;
  • характер работы сваи (на выдергивание или на сжатие).

Выполнить расчет достаточно сложно, потребуется найти множество коэффициентов и характеристик грунта (здесь учитывается не только несущая способность, но и угол внутреннего трения, удельное сцепление, удельный вес и др.). Для упрощения работы можно воспользоваться таблицами, которые приводятся для наиболее распространенных диаметров свай (чаще всего для частного домостроения используют 89 мм, 108 мм, 133 мм).

Для свай диаметром 89 и 108 мм можно привести следующую таблицу:

Несущая способность свай 89 и 108 мм при диаметре лопасти 300 мм в тоннах с учетом глубины залегания винта

Несущая способность элементов диаметром 89 достаточна для того, чтобы использовать их в качестве фундаментов под одноэтажные дома из легких материалов (каркасные, бревенчатые, брусовые). При возведении двухэтажных строений лучше вместо 89 диаметра выбрать 108 или больший. Если опирать на такие свайные фундаменты кирпичные и бетонные здания, при расчете получится очень большой диаметр элементов и частое их расположение (зависит от характеристик грунта), да и не в каждой компании найдется специалист способный рассчитать массивное здание на винтовых сваях. Выгоднее использовать другие типы фундаментов.

Расчет необходимого количества свай

Для расчета количества винтовых свай для фундамента требуется два параметра:

  • несущая способность одной сваи;
  • полная нагрузка на фундамент.

Необходимое количество опор равно частному от деления полной нагрузки на несущую способность одной сваи.

Как определяется несущая способность сваи, мы уже разобрали. Осталось подсчитать общую нагрузку. Для этого складываются веса абсолютно всех строительных материалов, которые будут использованы при строительстве. К полученному результату надо прибавить ветровую и снеговую нагрузки – это и будет полная нагрузка на несущее основание.

Поскольку расчетная часть строительства проводится до начала строительства, необходимо теоретически определить потребность в материалах.

Это можно сделать, имея на руках хотя бы простейший эскиз будущей постройки с нанесенными на него размерами: длины, ширины и высоты здания, высоты конька крыши и угла ее уклона.

  Об армировании ростверка свайного фундамента

На эскизе должно быть указано, какой материал будет применяться при возведении того или иного элемента постройки. Подсчитав площадь каждого из них, можно подсчитать вес материала, необходимого для его устройства.

Иногда площади бывает недостаточно, тогда методом ее умножения на толщину элемента определяется его объем. Умножив объем на плотность строительного материала, можно узнать его вес.

Снеговые и ветровые нагрузки принимаются в зависимости от региона строительства. Их нормативные величины можно найти в строительной справочной литературе или в тех же СНиПах. Они даются из расчета на 1 кв. м крыши. Чтобы подсчитать нагрузку для конкретного случая строительства, надо норму умножить на площадь крыши.

Вам предстоит кропотливая работа по определению необходимого количества винтовых свай для фундамента: расчет нагрузки отнимает много времени, особенно у неопытных строителей. Но только таким образом можно рассчитать нагрузку на сваи правильно.

Последним действием вашего расчета будет деление полной нагрузки на несущую способность сваи. Таким образом вы узнаете, сколько свай вам необходимо завинтить в грунт, чтобы ваша постройка стояла крепко.

Может быть Вас интересует какие бывают виды свайных фундаментов?

Хотите узнать все про устройство водяного теплого пола под плитку?

Как определить площадь свайной подошвы

Лопасти при ввинчивании в грунт, сдавливают его пласты и осуществляют почвенное уплотнение. Когда свая установлена, она начинает играть роль подошвы и воспринимает на себя нагрузку здания. Для расчета нагрузки, которую могут выдержать опоры-трубы, нужно вычислить площадь подошвы каждого изделия.

Вычисляемая площадь представляет собой окружность, и образуемая винтовой лопастью фигура – круг. Расчет основан на формуле:

S=πR².

Значение радиуса в данном случае равно удалению самой крайней точки на лопасти винта от оси сваи. Обычно завод-изготовитель винтовых изделий снабжает свою продукцию готовыми таблицами, в которых указана площадь подошвы каждого вида изделий.

Заводские сваи с остроконечной лопастью

Как определить коэффициент условий работы сваи

Чтобы определить γс, необходимо воспользоваться следующей формулой:

где γ1 может принимать значения 0,8, 1,0 или 1,2 при расстояниях между осями опор под дом равными 1,5, 2,5 и 5 м соответственно;

γ2 принимается равным 1,0 при нормальных режимах монтажа свай, либо 1,2 — при аварийном и монтажном режиме работы;

γ3 может принимать следующие значения:

  • 1,0 – при промежуточном прямом распределении устройств;
  • 0,8 – для промежуточных угловых, свайных, свайно-угловых, концевых распределениях порталов устройств;
  • 0,7 – для специальных порталов устройств.

γ4 может быть равным 1,0 при использовании грибовидных оснований и анкерных плит с защемлёнными стойками в грунте, либо 1,15 для анкерных плит с шарнирными опорами на основание.

Взаимосвязь размеров и несущей способности сваи

В зависимости от типа конструкции сваи выбираются по параметру нагрузки:

  1. Для малонагруженных конструкций. Сюда подойдут однолопастные (диаметр лопасти до 500 мм, толщина лопасти до 6 мм, толщина стенки ствола до 4,5 мм) и многолопастные (диаметр лопасти до 300 мм, толщина лопасти до 5 мм, толщина стенки ствола до 3,5 мм). Оба типа могут применяться в ИЖС и для небольших промышленных объектов, где позволяет нагрузка.
  2. Для конструкций с большой нагрузкой. Однолопастные подойдут при условии диаметра лопасти от 400 мм, толщины лопасти от 6 мм, толщины стенки ствола от 4,5 мм; многолопастные с диаметром лопасти от 300 мм, толщиной лопасти от 5 мм, толщиной стенки ствола от 3,5 мм. Используются при возведении больших зданий в один или несколько этажей, крупных промышленных объектов.

Способы установки винтовых свай

Небольшие по длине (до 2 м) опоры устанавливают ручным способом. Сваи диаметром 108 мм и больше, длиной 2,5 м и более монтируют механизированным методом.


Установка винтовой сваи вручную

Ручная установка винтовых опор

  1. ВС длиной до 2,5 м часто устанавливают вручную. Это делают следующим образом:
  2. Сначала делают разметку свайного поля. Колышками и шнуром отмечают места установки опор.
  3. Ручным буром делают воронку глубиной 30 – 40 см. Это задаст вертикальное направление погружения ВС в грунт.
  4. Если в верхней части ствола отсутствуют монтажные отверстия, то их прорезают самостоятельно. Это можно сделать газовой горелкой или ацетиленовым резаком.
  5. Опору опускают в ямку. В монтажные отверстия вставляют концы рычагов (это могут быть отрезки водопроводной трубы).
  6. В работе участвуют 3 человека. Двое работников вращают ствол с помощью рычагов. Третий рабочий контролирует вертикаль ВС.
  7. С помощью нивелира делают отметки на стволах опор, фиксирующие проектную высоту наземной части свай.
  8. Угловой машинкой срезают лишние части стволов опор.
  9. В зависимости от конструкции ростверка формируют опорные части оголовков ВС.
  10. Устанавливают ростверк.


Установка 3 м винтовой сваи механизированной установкой

Механизированная установка винтовых опор

Силовая установка для вращения ВС устанавливается на подающей стреле любого передвижного грузоподъёмного механизма. Существуют специализированные передвижные установки для ВС.

Скорость формирования фундаментного основания с помощью механизированной установки значительно сокращают сроки строительства объекта.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
