Конструктивные особенности и технология изготовления фундамента на сваях ТИСЭ

Армирование свай

В частном строительстве применяют буронабивные сваи, винтовые и буроиньекционные конструкции. Наиболее востребованы буронабивные сваи.

Материалы для изготовления свай:

Схема армирования сваи.

• цемент;
• песок;
• щебень или гравий;
• арматура;
• рубероид.

Армирование свай ведут для улучшения их прочностных качеств. После заливки арматурных прутов бетоном свая становится железобетонной, обеспечивая прочность и надежность сооружения.

Цемент для бетонного раствора используют марки М300, арматура для свай применяется диаметром 10-12 мм, для ленточного ростверка пруты берут меньшего диаметра. В качестве опалубки внутри сваи используют рубероид.

Сваи армируют разного типа решетчатыми конструкциями с сечением в виде квадрата, круга, прямоугольника или многогранника. Для поперечных хомутов используют проволоку катанку сечением 6 мм. Ее закрепляют с помощью тисков или клещами. Концы хомутов соединяют точечной сваркой. Также нарезают и формируют Г-образные металлические элементы для соединения сваи с ростверком. Готовая конструкция для армирования свай напоминает объемную решетчатую коробочку.

Схема заливки фундамента.

Рекомендуется одновременно с изготовлением каркаса для свай делать арматурный каркас для ростверка. В скважину опускают рубероид таким образом, чтобы образовалась труба. В эту трубу устанавливают арматурный каркас. Рубероид сверху обвязывают и закрепляют проволокой. Его можно заменять асбестоцементной трубой. Арматуру устанавливают так, чтобы она не достигала края сваи 5 см, это делают для защиты металла от коррозии.

Заливку и армирование свай выполняют по отдельности, так как вместе с армированием сваи следует собрать каркас из арматуры для ростверка. Его крепят Г- и П-образными деталями к свае. Устанавливают опалубку под ленточный фундамент и начинают заливку бетонного раствора для формирования сваи.

Заливку бетона в скважину выполняют частями: заливают часть бетона, опускают глубинный вибратор и уплотняют бетон, так повторяют несколько раз.

Преимущества и недостатки ТИСЭ

Фундамент ТИСЭ позволяет экономить денежные средства и трудозатраты, так как метод предполагает сокращение объема грунтовых и бетонных работ, строительного материала, а также позволяет обойтись без привлечения рабочей силы.

Например, используя размеры фундамента дома 5×10 м, можно произвести расчет расхода стройматериалов. Для традиционного ленточного фундамента 0.70×0.40×30 м потребуется бетона объемом 8.40 м3, а для ТИСЭ своими руками всего 2.00 м3, из расчета, что нужно 20 свай 1.20×0.60 м.

Помимо экономической выгоды, отзывы застройщиков также помогают выделить следующие плюсы технологии:

• отсутствие необходимости в применении дорогостоящей техники для строительства под ключ, благодаря технологии ТИСЭ 2 и ТИСЭ 3 (за исключением бура);
• автономность работ; строительство осуществляется без подключения к электросети, поэтому может проводиться даже в полевых условиях;
• снижение затрачиваемого времени на работы;
• фундамент ТИСЭ доступен даже тем, у кого нет опыта строительства дома;
• возможность развести коммуникации даже в уже построенном доме;
• Яковлев разработал универсальный метод, пригодный для всех типов грунтов (пучинистых, с близким расположением грунтовых вод, в сейсмологических районах).

Демонстрируя очевидные плюсы, технология ТИСЭ имеет и недостатки. Отзывы индивидуальных застройщиков выявляют такие минусы:

Наземная и подземная часть фундамента ТИСЭ

• невозможность работать на болотистых грунтах, где столбчатый фундамент может попросту утонуть или сломаться;
• сложность бурения на каменистых грунтах, что увеличивает трудозатраты на начальных этапах строительства;
• некоторые называют такие минусы, как уменьшение площади подвала из-за невозможности его обустроить под всем домом;
• фундамент по технологии ТИСЭ требует отмостки большой ширины.

Несмотря на минусы, метод, который предложил конструктор Яковлев, остается самым экологически безопасным и удобным для частного строительства дома под ключ.

Расчет фундамента

Расчет фундамента дает застройщику понятие о том, сколько опор ему понадобится, с каким шагом они будут размещаться и на какую глубину уходить в землю. Перед началом определения этих показателей необходимо выявить, какова несущая способность грунта в соотношении с габаритами будущего дома. Для этого необходимо сделать расчет:

• веса здания;
• его эксплуатационной нагрузки;
• нагрузки снежного слоя;
• несущей способности сваи.

Чтобы произвести расчет веса дома, необходимо прибавить массу фундамента, стен, перекрытий и крыши. Вес фундамента определяется путем приблизительного определения веса потраченных на него стройматериалов, исходя из объема свай.

Расчет веса стен определяется нагрузкой стройматериала. При использовании опалубки ТИСЭ 2 необходимо прибавить 270 кг к общему весу, при использовании опалубки ТИСЭ 3 – 400 кг.

Готовый фундамент ТИСЭ

Перекрытия дают разную нагрузку, в зависимости от типа: деревянное – до 100-150 кг с утеплителем; железобетонное – 500 кг, бетонные плиты с пустотами – 350 кг. На 1 м2 крыши приходится вес в 50 кг для шиферной кровли, в 89 кг – керамической черепицы и 30 кг – листовой стали.

Чтобы произвести расчет эксплуатационной нагрузки, которую получает фундамент ТИСЭ, необходимо определить приблизительный вес всей бытовой техники, количества проживающих человек, коммуникаций и т.д.

Для односкатных и двухскатных крыш с уклоном 25˚ коэффициент нагрузки равен – 1, при наклоне 26-60˚ — 1.25. Сложив все показатели вместе, и умножив число на коэффициент 1.3, получаем расчет общего веса дома.

Расчет несущей способности сваи определяется в зависимости от типа грунта, величины его сопротивляемости на 1 м2, а также диаметра опоры, который застройщик планирует использовать, обустраивая фундамент по технологии ТИСЭ под ключ.

Например, на суглинке показатель сопротивления грунта составляет 3 кг/м2. Для сваи диаметром 250 показатель несущей способности будет составлять 1.5 т, для 500 мм – 5.88 т, а для 600 мм – 8.40 т. Наилучшие показатели демонстрируют сваи средней толщины 500 мм на всех типах грунта.

Чтобы сделать расчет глубины бурения, необходимо определить уровень промерзания грунта и прибавить к числу еще 20 см. Чтобы обустроить фундамент ТИСЭ, на завершающем этапе производится расчет шага установки столбов таким способом. Например, есть дом 5×10м, грунт массива – суглинка, вес дома 350 тонн, размеры периметра дома – 30 м.

Несущая способность глины – 6 кг/ см2. Если расширение выбранного основания 600 мм, то один столб может выдержать 17 тонн. Делим 350 т на 17 тонн и получаем 20 свай. Периметр дома 30 м, значит шаг установки опор, равен полутора метрам.

Бурение скважин и размещение свай

При расчете фундамента ТИСЭ понятно, что он имеет значительный запас прочности. Это позволяет во время проведения монтажных работ незначительно смещать размещение проблемных свай без снижения несущей способности всей конструкции. Это актуально, когда во время бурения попадается твердый камень, который бур просто не может преодолеть. Технология проведения работ в данном случае будет следующей:

Бурение скважины ТИСЭ

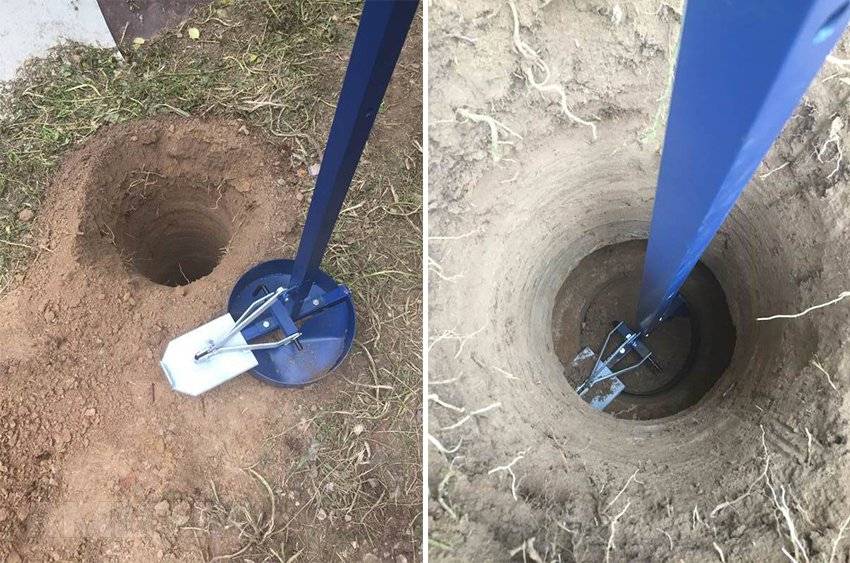

• Лидер-лунки. При помощи лопаты формируются приямки глубиной 20–40 см, чтобы забуривающая воронка погружалась целиком.
• Бурение. После нескольких вращений бура по часовой стрелке извлекают приемник и избавляются от грунта.
• Формирование пяты. После достижения бура проектной глубины бурения и подошвы сваи плуг освобождается, вращение происходит без нажима.

Размер скважины под сваю контролируется штангой определенной длины и специальными трубами. Чтобы не нарушить вертикаль, применяется обычный пузырьковый уровень. Особенно тщательно это нужно контролировать на склонах.

Если бурение происходит в твердой почве, рекомендуется ее дополнительно увлажнить. При появлении камней на пути передвижения бура следует раздробить их на меньшие фракции (оптимальный диаметр – меньше 5 см). В таком случае они легко уместятся в устройство для захвата почвы и не создадут трудностей в процессе формирования скважины.

Как сделать фундамент своими руками, пошаговое руководство

Перед строительством нужно убрать мусор, выкорчевать пни и корни деревьев, мешающих строительству. Затем перенести схему размещения на местность. Для этого:

Подготовить обноски. Это колышки, соединенные горизонтальной рейкой. Они используются для указания расположения стен и свай. Для каждой стены изготавливается 2 обноски. Устанавливаются первые 2 обноски для указания нахождения стены. Каждая из них располагается на расстоянии 1,5-2 метров от противоположных краев стены. В обноски забивают гвозди и натягивают между ними леску или бечевку, которые указывают расположение внешней стороны стены. Опустить обноски так, чтобы леска оказалась на уровне высоты ростверка. Контролировать работы уровнем. Затем вбиваются перпендикулярные обноски, символизирующие другую стену. На них также натягивается леска по внешнему контуру перпендикулярной стены

Важно контролировать, чтобы между стенами сохранялся прямой угол, например, при помощи теоремы Пифагора. Разметить таким образом внешние контуры оставшихся стен

Затем на каждой обноске отступают расстояние, равное толщине ростверка, и натягивают лески, указывающие на расположение внутреннего контура стен.

На пересечениях бечевок следует вбивать арматуру. Она будет указывать на расположение свай. Также между двумя лесками нужно натянуть третью. По ней требуется отмечать расположение других столбов и забивать в этих местах арматуру.

Бурение и заливка

Пошаговая инструкция для бурения свай ТИСЭ своими руками выглядит так:

1. Выкопать вначале ямки глубиной 20-40 см. Это позволит погрузить полностью бурильную «голову» установки в грунт.
2. Снять или зафиксировать в поднятом положении расширитель бура. Установить установку в лунку и начать бурить по часовой стрелке. Через каждые 2-5 оборотов вытаскивать изделие наружу и освобождать от грунта. Частота зависит от почвы.
3. После достижения намеченной глубины, освободить нож-расширитель. Без вертикального давления провести вращение бура для получения «подошвы». Вытряхивать по мере надобности грунт.

Если грунт рыхлый, то в шурф заливается вода для его уплотнения. Также, если почва твердая, вода размягчит ее. Необходимо контролировать вертикаль при бурении. Всю «подошву» нужно освободить от грунта.

Следующим шагом будет заливка скважин раствором. Вначале заливается расширение внизу. Для этого нужно проделать следующие действия:

1. Взять арматуру толщиной 10-12 мм, очистить ее от ржавчины и загрязнений.
2. В каждую скважину установить по 6-8 прутков, объединенных проволокой, и усиленных поперечной арматурой. Они должны располагаться не менее чем в 2 см от края лунки и быть длиннее скважины, чтобы связать их с ростверком.
3. Затем происходит заливка «подошвы» бетоном.
4. После формирования расширения, создается опалубка из рубероида, который также выполняет функцию гидроизоляции. Свернуть его по диаметру скважины, концы заклеить мастикой, опустить в землю и зафиксировать. Рубероид должен доходить до нижней части ростверка с припуском в 3-5 см.
5. После этого заливается бетоном вся скважина.

Желательно возводить по несколько свай в день. За бетоном нужно «ухаживать» в течение первых трех дней. Увлажнять его по мере высыхания, засыпать опилками.

Установка ростверка

Для установки опалубки для ростверка необходимо засыпать пространство между выступающими концами свай песком. Затем на полученную «подушку» устанавливается опалубка по уровню. После нужно укрепить боковые щиты подпорками. Обычно сооружается ростверк 30 x 25 см или 40 x 40 см.

Затем на опалубку укладывается гидроизоляция. После приступают к армированию, используя прутки диаметром 10 мм. Для большей прочности располагать их нужно в 3 см от дна. Также в 3 см от верхнего края располагают последний слой арматуры. Перед заливкой надо разместить в фундаменте крепления для стен. После окончания бетонирования следует подождать не менее двух недель, прежде чем начать возводить стены.

Технология ТИСЭ облегчает возведение зданий, позволяет обойтись собственными силами, сэкономить средства. Вместе с легкими материалами, такими как газобетон, древесина, по методике ТИСЭ можно возводить этажные, комфортные сооружения.

Технология монтажа винтовых свай для фундамента

Особенности выбора фундамента под каркасный дом

Буронабивной свайный фундамент — что это за технология

Постройка гаража от фундамента до крыши из пеноблока

Пошаговое руководство

Поскольку технология, в первую очередь, предназначена для широкого круга застройщиков, желающих самостоятельно выполнить эту операцию, следуют обратить внимание на порядок осуществления работ и требования к каждому этап. Главное отличие от обычного способа монтажа фундамента — это конфигурация, которуя имеет свая ТИСЭ. Акцентируя внимание на методике получения нужной ее формы, не стоит забывать и об общестроительных требованиях

Порядок операций выглядит следующим образом:

Акцентируя внимание на методике получения нужной ее формы, не стоит забывать и об общестроительных требованиях. Порядок операций выглядит следующим образом:

1. Анализ грунта.
2. Разметка территории.
3. Установка маяков по горизонтали над каждой точкой расположения сваи.
4. Бурение скважины на нужную глубину.
5. Расширение отверстия в основании.
6. Удаление грунта и контроль выполненной операции.
7. Установка арматуры.
8. Заливка отверстия под сваю бетоном.
9. Изготовление фундамента, ростверка.

Технология позволяет устанавливать сваи на любом ландшафте. Возведение обычного фундамента всегда связано с серьезными земляными работами. Выравнивание площадки, удаление растительности. Делать это при использовании технологии ТИСЭ не обязательно

При бурении важно соблюдать вертикальное направление. Для контроля положения можно использовать обычный отвес. Чем меньше будет отклонение, тем надежнее получится свая

В рабочее положение лопатка, которая осуществляет расширение, приводится с помощью шнура (троса). Шнековый механизм грунтоподъемника необходимо периодически очищать, поднимая устройство. Наполняется емкость быстро. Опытным путем рассчитывают время выгрузки породы. При заполненном подъемнике бур не работает. Работа будет выполняться вхолостую

Чем меньше будет отклонение, тем надежнее получится свая. В рабочее положение лопатка, которая осуществляет расширение, приводится с помощью шнура (троса). Шнековый механизм грунтоподъемника необходимо периодически очищать, поднимая устройство. Наполняется емкость быстро. Опытным путем рассчитывают время выгрузки породы. При заполненном подъемнике бур не работает. Работа будет выполняться вхолостую.

Работа с буром Источник stroimmaster.ru

Особенности заливки скважин бетоном

Конструкции обязательно укрепляют. Арматуру готовят заранее. Длину рассчитывают таким образом, чтобы была возможность сделать качественную вязку с ростверком. В некоторых случаях разумно выпускать металлические стержни с запасом. Так легче будет делать отметки горизонтального уровня, после чего излишки срезаются болгаркой. Не рекомендуется использовать цемент марок ниже 400-й. Пропорции песка, щебня стандартные, используемые при замешивании раствора для силовых конструкций. 1 часть цемента на 3-4 части наполнения.

Изготовление фундамента

Далее приступают к формированию обвязки по периметру. Предлагается два варианта по принципу устройства.

• Ленточный фундамент — из готовых плит, заливного бетона с опорой на грунт. Для этого выполняется по периметру траншея. Подготавливается подушка из щебня и песка. Затем устанавливается опалубка, в которую заливают бетонную смесь.
• Второй вариант заключается в установке независимой несущей системы, устанавливаемой на сваях. Такая опорная конструкция называется ростверком. При правильном расчете и качественном исполнении нагрузка на сваи распределяется равномерно. Строение монтируется на обвязке по ростверку и имеет ограничения по массе. Отличный вариант для каркасных домов и строений из СИП панелей.

Свайно-ленточный фундамент ТИСЭ Источник stone-dream.ru

Армирование свай

На фото — армирование свай ТИСЭ

Армирование свай проводят с целью усиления прочности фундамента. Арматурные прутья, залитые бетоном, образуют железобетонную сваю, которая может выдержать большую нагрузку сооружения.

Для свай используется арматура 10-12 мм в диаметре. Поменьше можно взять прутья для ленточного ростверка. В скважину помещается рубероид так, чтобы получилась импровизированная труба. В нее помещается арматурная конструкция в виде решеток с квадратным, круглым, прямоугольным сечением.

В качестве поперечных хомутов применяют проволоку сечением 6 мм, которая закрепляется тисками или клещами. Готовая армоконструкция представляет из себя объемную сетчатую коробку.

Арматура должна устанавливаться таким образом, чтобы до края сваи оставалось 5 см, это предотвратит коррозию металла.

Виды ростверков

Деревянный

Данный тип ростверка выбирается при строительстве бань из домов из древесных материалов и используется при низких рисках поднятия или смещения опор ТИСЭ.

В стандартном исполнении он закладывается из клееного бруса или хорошо просушенных строганных досок, срощенных вертикально с помощью болтов и кронштейнов.

К общим требованиям технологии его монтажа относят крепление на предварительно заложенные по центру опор стальные прутья, поднятие конструкции над грунтом не ниже 150 мм, совпадение осей опор и центральной ростверка и закладку гидроизоляционной прослойки между деревом и ж/б.

Все части деревянного ростверка проходят обязательную обработку антисептиками (в идеале – пропитку в чанах), при высоких рисках гниения древесины между ростверком и опорой закладывается подпорная доска со специальными прорезями для ее замены при разрушении.Бетонный

Несмотря на сложности заложения опалубки на весу бетонная обвязка при таком типе опор считается классической и выбирается чаще остальных. Максимальную прочность имеют конструкции, армированные объемным каркасом из металла или композита, среднюю – ленты с продольными отельными стержнями. Под облеченные подстройки может заливаться простой монолитный ростверк из бетона при высоте конструкции не менее 10 см.

По аналогии с опорами работы по бетонированию ростверка ведутся в теплое время года, на отвердевание конструкции отводятся стандартные 28 дней. К обязательным условиям технологии заливки ж/б разновидностей при этот относят защиту металла от внешних воздействий, обеспечиваемую достаточной толщиной бетона (от 5 см). Застывший бетонный ростверк при необходимости (а именно – в случае возведения стен из бруса или пористых блоков) накрывается 2 слоями гидроизоляционных материалов, обмазывается мастиками или утепляется.Железный

Обвязка металлическим швеллером или двутавровой балкой выбирается при высоких требованиях к прочности и устойчивости фундамента.

В частности, этот тип фундамента уступает ж/б в коррозийной устойчивости и считается сравнительно недолговечным, но оптимальным при высоких рисках смещения опор из-за морозного пучения грунта

Металлический ростверк соединяется с арматурой опор сварным способом и при необходимости окрашивается антикоррозийными грунтами (особое внимание уделяется местам сварки).С опиранием на грунт и висячий. В классическом варианте фундамент ТИСЭ имеет висячий ростверк, с подъемом над уровнем грунта не менее 15 см

При таком исполнении на ростверк не действуют силы морозного пучения грунта и риски его растрескивания из-за смещения опор сведены к минимуму

В классическом варианте фундамент ТИСЭ имеет висячий ростверк, с подъемом над уровнем грунта не менее 15 см. При таком исполнении на ростверк не действуют силы морозного пучения грунта и риски его растрескивания из-за смещения опор сведены к минимуму.

При ведении строительства на сильно пучинистых грунтах близкое расположение ростверка к грунту и вовсе относят к нарушениям технологии и запрещают.

Исключение делается редко – при проведении работ на участках с сухим и устойчивым грунтом (что в свою очередь ставит под сомнение целесообразность заложение фундамента ТИСЭ вместо мелкозаглубленной ленты) или при планировании обустройства в доме полов полов по грунту.

В последнем случае ростверк изготавливается из железобетона и опирается на грунт при условии правильной подготовки основания (а именно – засыпки под подошвой плотной песчаной подушки или заложения как минимум 10 см прослойки из уплотненного пенополистирола). Обязательная отмостка из бетона, заливаемая поверх ЭППС при этом не должна быть жестко связана с низким ростверком.

Бурение скважин земляным плугом ТИСЭ-Ф

Бур для изготовления скважин под сваи — это изделие, которое для правильного использования требует знания и понимания механики процессов, способствующих выемке грунта.

Сам шурф может быть проделан практически любым, в том числе и моторизованным буром диаметром не менее 250 мм. У ТИСЭ-Ф под эти задачи предусмотрены две наклонные режущие кромки, в нижней части которых расположено по паре зубьев, рыхлящих грунт. Обе режущие кромки расположены внутри кольцевого накопителя высотой 200 мм, способствующего быстрому удалению взрыхлённой массы.

Бурение начинается с откапывания по разметке приямков для более простого врезания бура в землю. С небольшим вертикальным нажимом бур проворачивается по часовой стрелке, через 2–3 полных оборота вынимается и чистится от земли. В среднем бурение двухметровой скважины занимает у одного человека 2,5 часа, у двоих около 40 минут.

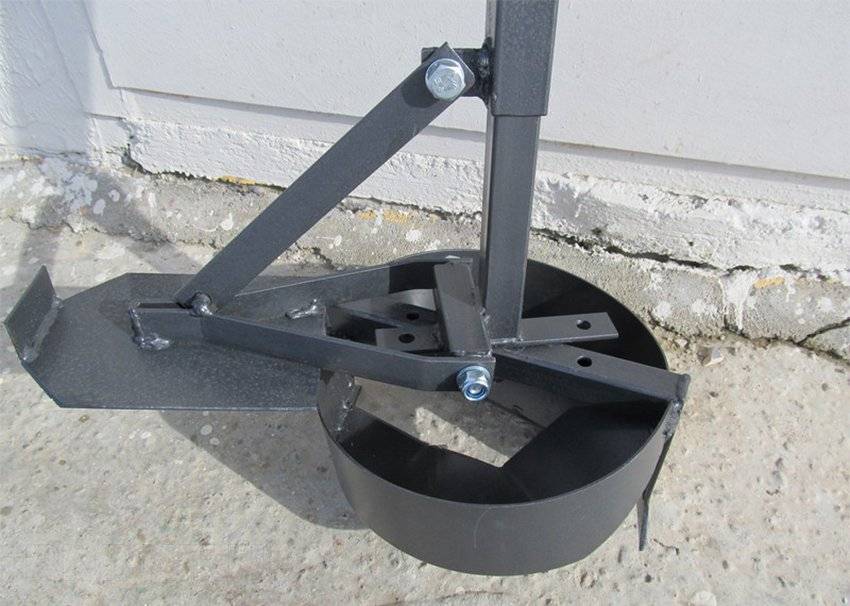

Выборка расширения проводится после установки на бур плужка. За счет телескопического устройства штанги бура плуг прижат к её оси, пока бур находится в подвешенном состоянии. При давлении на рукоятки механизм отводит пластину в сторону, таким образом, на глубине постепенно «выгрызается» полость в форме полусферы.

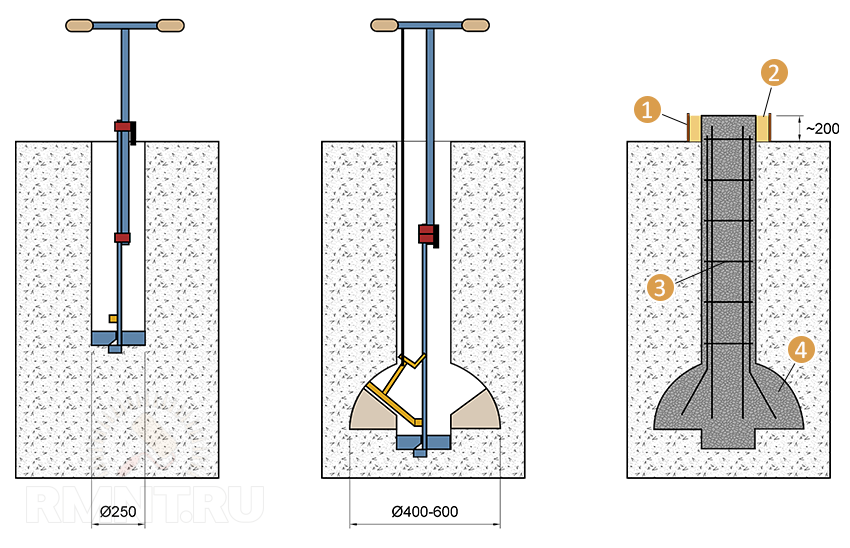

Технология бурения скважины ТИСЭ: 1 — опалубка из доски; 2 — песок; 3 — арматурный каркас; 4 — бетон
