Особенности и технология создания фундамента на сваях для беседки

Частые ошибки и советы

Типичные ошибки новичков:

  • экономия на фундаменте и материалах для его заложения;
  • игнорирование потребности в расчете;
  • выбор типа конструкции без учета всех параметров эксплуатации.

Неопытные застройщики ошибочно относят баню к легкой второстепенной постройке и закладывают под нее оптимальные по бюджету, но далеко не универсальные мелкозаглубленные ленты или столбчатые основания с большим расстоянием между опорами. На устойчивых грунтах такие конструкции выдерживают коробки бани из любых материалов кроме камня, на плывунах или пучинистых – последствия могут быть фатальны.

Помимо этого, к ошибкам заложения или обустройства относят:

  • Слабую или недостаточную вентиляцию подполья полов бани. Отсутствие продух в монолитных конструкциях или ошибки при заложении забирки приводят к размножению грибковых колоний, что недопустимо. Эта же нарушение становится причиной плохой тяги печи.
  • Бетонирование фундамента при низких или около нулевых температурах.
  • Ошибки при выборе типа сливной системы, в частности – накопление влаги около бетонных конструкций при открытом сливе.
  • Отсутствие гидроизоляционной отсечки между фундаментом и деревянными или пористыми конструкциями бани.
  • Нагрузку фундамента до завершения процессов набора прочности растворов.
  • Отсутствие собственного основания под массивными банными печами.

Избежать ошибок помогает план, отражающий все особенности конструкции и места прохода коммуникаций. Работы по возможности проводятся при сухой и теплой погоде, в период минимального УГВ.

Подбор материалов для основания

Садовая беседка представляет собой облегченное сооружение, пристроенное к дому или отдельное помещение для сезонного отдыха. В таком случае она не требует заливки капитального основания. Если же создается закрытая конструкция с мангалом, камином или барбекю для круглогодичного использования следует побеспокоиться о надежном фундаменте, который сможет выдерживать большую нагрузку. В качестве материалов могут использоваться:

  • кирпич;
  • бутовый камень;
  • бетон;
  • металлические или асбестоцементные трубы;
  • каменные, бетонные блоки;
  • автомобильные покрышки;
  • древесина (в редких случаях).

Для строительства любого основания необходимо учитывать глубину залегания грунтовых вод и разновидность почвы.

Фундамент для беседки на скальном или песчаном грунте не нужно делать глубоким, достаточно будет показателя в 50 см.

Наиболее проблематичным для создания сооружений на нем считается глинистый грунт. Такая почва «вспучивается» при резком понижении температуры и конструкция начинает деформироваться, давать трещины.

Потому важно правильно подобрать нужный тип основания, чтобы даже небольшая постройка имела длительный срок службы

Плитный фундамент

Этот способ предназначен для тяжелых конструкций. Это основание может выдерживать огромные нагрузки. Он долговечен, надежен, универсален. Он редко используется для постройки дачных беседок, но все же иногда используется.

Для строительства понадобится котлован. На дно ямы высыпают песок либо битый кирпич, гравий или что-нибудь подобное. Затем все это накрывается полиэтиленом и засыпается землей. Это нужно для схода влаги, если строение будет возведено в месте подъема подземных вод.

Затем снова насыпают песок для создания подушки, увлажняют и утрамбовывают. Теперь в полученный котлован кладут бетонный блоки, а затем заливается раствор.

Виды фундаментов для беседки

Перед тем как приступить к закладыванию фундамента, следует определить тип грунта на месте сооружения беседки. От этого будет зависеть вид и глубина залегания основания. Фундамент под беседку своими руками делается аналогично, как и для жилых домов, с использованием тех же технологий и материалов.

Свайное основание

Если сплошное бетонное основание под садовый домик кажется непозволительной роскошью, то винтовой (свайный) фундамент ― то, что необходимо. Он позволяет укрепить беседку на любой местности, даже со склоном.

Как правило, беседка на сваях устанавливается на вязких глинистых почвах со средним уровнем деформации. Преимущество свайного основания состоит в том, что оно позволяет равномерно распределить нагрузку от садового домика, укрепить его на неровной, болотистой местности, обрыве, где другие типы фундаментов заложить невозможно.

На заметку: свайный фундамент имеет запас прочности около 150 лет. При необходимости его можно переустановить в другое место.

Беседка на винтовых сваях устойчива, хотя имеет минимальный контакт с почвой

Столбчатое основание

Для песчаных и скалистых грунтов с минимальным уровнем деформации наиболее подходящим будет столбчатый фундамент. Это простой и экономичный способ укрепить постройку, не имея специальных знаний и навыков. Его суть состоит в установке в землю бетонных или кирпичных столбов по всему периметру здания, которые послужат его опорой.

Совет начинающему строителю: поверх установленных столбиков выполняется обвязка из деревянного бруса, к которой крепятся вертикальные опоры для формирования стен беседки, а также настилается пол.

Схема установки фундамента на столбах

Основание из плит

При малоэтажном строительстве на пучинистых грунтах можно закладывать плиточный фундамент. Для этого из железобетонных плит сооружается цельная площадка, которая препятствует деформации сооружения. Устанавливается она на дренажную песчаную подушку, толщиной до 50 см, и гидроизоляционный слой.

Учтите: плиточный фундамент подойдет для зданий, обладающих высокой чувствительностью к деформациям (стены которых выполнены из газо- и керамзитобетона, кирпича).

Основание из железобетонных плит стоит довольно дорого, но обеспечивает лучшую устойчивость конструкции

Ленточный фундамент

Самое надежное и часто применяемое основание под беседку ― ленточное. Оно представляет собой замкнутую полосу из железобетона, залитую по всему периметру конструкции. Благодаря высокой несущей способности применяется ленточный фундамент для беседки из кирпича, камня. Он идеально подходит для возведения построек на сухих непучинистых грунтах.

На заметку: укладка ленточного основания под беседку требует больших материальных и трудозатрат, поэтому его глубина в большинстве случаев составляет не более 50 см.

Железобетонное ленточное основание идеально для массивных тяжелых построек, сооружений с мангалом, или барбекю

Основание из покрышек

Для укрепления садового домика на почве дачники часто используют подручные материалы, так появился фундамент из покрышек. Его основное преимущество ― экономичность. Такое основание долговечное, не поддается разного рода воздействиям, равномерно распределяет давление от веса конструкции, его можно выполнить самостоятельно.

Рекомендация: внутренние отверстия шин засыпают грунтом, или песчано-цементной смесью, которую тщательно утрамбовывают.

Фундамент из покрышек может быть как столбчатым, так и сплошным

Выбор того определенного вида фундамента зависит от характера постройки и почвы под ней. Больше всего трудностей возникает при строительстве на глинистых грунтах. При резком похолодании/потеплении такая почва может проседать, или подниматься, вызывая трещины в здании. Поэтому для таких грунтов лучше выбрать свайное основание, стойкое к трансформации почвы.

Фундамент под беседку из бруса, которая имеет небольшой вес, может быть столбчатым, выполненным из труб (металлических, асбестоцементных), или кирпича.

Между брусом и фундаментом следует проложить слой изоляции, это продлит срок службы древесины

Очень важно правильно подобрать фундамент для беседки с барбекю. Здесь следует учитывать и масштаб постройки, и тип грунта

На песчаной почве будет достаточно заложить мелкоглубленное ленточное основание.

Фундамент должен возвышать над землей не менее чем на 10 см

Совет: если местность под застройку не является проблемной, фундамент под беседку своими руками может быть выполнен в упрощенном виде.

Расчет буронабивного фундамента с ростверком

При расчете необходимо руководствоваться данными о характеристиках грунтов и материалов, указанных в СНиП 2.03.01-84, 11-23-81, 11-25-80, 2.05.03-84 и 2.06.06-85. Всего проводится три расчетные операции:

Расчет буронабивных свай

В ходе расчета определяется длина свай (глубина залегания), их сечение, количество и схема расположения. Диаметр буронабивной сваи для строительства коттеджа составляет от 15 до 40 см. Наиболее часто этот параметр принимают равным 20 см. Чтобы не проводить сложные расчеты с использованием громоздких формул, предлагаем воспользоваться готовой таблицей, в которой указана несущая способность опор различного диаметра, а также приблизительный расход бетона и арматуры:

Зная несущую способность одной опоры можно по простой формуле рассчитать расстояние между элементами:

l = P/Q, где

l — расстояние между сваями;

P — несущая способность 1 сваи;

Q — нагрузка на 1 пог.метр фундамента (масса дома делить на длину ростверка).

Пример расчета: Для дома весом 50 т, возводимого на глинистых грунтах на сваях диаметром 20 см потребуется 27 опор (50 000 кг/1884 кг = 26,53…).

Шаг буронабивных свай в ленточном ростверке проще вычислить, исходя из правила: расстояние между опорами должно быть не более трех их диаметров. Для свай диаметром 20 см шаг будет составлять 0,6 м. Для плотных грунтов этот показатель можно увеличить на 25%, значит, расстояние между сваями в нашем случае будет 0,8 м.

При желании более точно можно рассчитать шаг буронабивных свай по формуле: l = P/Q, где l — расстояние между сваями; P — несущая способность 1 сваи; Q — нагрузка на 1 пог.м фундамента (масса дома/ длина ростверка).

Схема расположения буронабивных свай составляется с учетом СНиП, опоры располагаются:

  • по углам дома;
  • вдоль несущих стен с выбранным шагом;
  • под входной группой.

Дополнительно буронабивные сваи должны быть установлены под тяжелыми элементами, например камином, печью, котельной. Глубина залегания свай зависит от глубины, на которой будут обнаружены несущие грунты, если основание возводится на слабых почвах или от уровня промерзания грунта в регионе. Как правило, глубина бурения под опоры составляет 1,5-3 м.

Расчет монолитного ростверка

Расчет ростверка заключается в определении его ширины и высоты. Для вычисления ширины можно использовать формулу:

В = М/L*R

В — ширина ленты ростверка;

М — масса дома;

L — длина ростверка;

R — несущая способность верхнего слоя грунта.

Данная формула применима как для ростверка нулевой высоты, так и мелкозаглубленного. Висячий ростверк рассчитывается по принципиально другой технологии, которая является крайне сложной. Если вы планируете строительство дома с висячим ростверком, то расчет необходимо заказать в проектной организации.

Расчет армирования

Буронабивные сваи должны быть усилены армированием. Диаметр арматуры зависит от массы сооружения. Оптимальный вариант для частного дома — ребристая арматура 12 мм. Зависимость размера армирования от диаметра свай можно увидеть в Таблице 1. Соединение арматуры осуществляется только специальной металлической проволокой, сварку для фундамента применять нельзя!

Дом из какого материала Вам нравится больше всего?

Дом из бруса
23.76%

Дом из кирпича
17.63%

Бревенчатый дом
13.77%

Дом из газобетонных блоков
19.17%

Дом по канадской технологии
11.05%

Дом из оцилиндрованного бревна
3.48%

Монолитный дом
3.99%

Дом из пеноблоков
3.83%

Дом из сип-панелей
3.31%

Проголосовало: 3682

Ленточный фундамент для беседки

Превосходный фундамент, который подходит практически для всех типов грунта. Единственный его недостаток – более высокая стоимость, чем у свайного, блочного и столбчатого.

Ленточный фундамент

В первую очередь необходимо выкопать траншею. Для беседки лучше всего делать ленточный фундамент малого заглубления: 50-60 см. Ширина должна быть около 40 см. На дне траншеи организуется уплотнительная подушка из песка и щебня. После утрамбовки её толщина должна составить порядка 10 см.

Если в качестве материала выбрана бетонная смесь, то потребуется установка опалубки. При изготовлении из кирпича или бетонных блоков она не понадобится. Для экономии средств можно делать фундамент даже из покрышек.

По завершении работ, верхний слой фундамента требуется гидроизолировать. На боковую поверхность можно нанести декоративное покрытие.

Аналогично ленточному производится устройство заливного или плитного фундамента. Он чрезвычайно дорог и оправдан только при постройке тяжелых каменных беседок на сложных грунтах. Здесь потребуется большой объем земляных работ, а также существенные затраты на бетон и армирующий материал.

Вариант фундамент из покрышек

В обустройство фундамента для беседки не требуется вкладывать много труда. Правильный выбор материалов и качественно выполненная работа позволят создать надёжную и долговечную конструкцию. Беседка, установленная на надежный фундамент, долгие годы будет радовать своих хозяев.

Столбчатый фундамент своими руками под беседку – универсальное решение вопроса

Данный вид несущего снования используется в большинстве случаев, так как он самый доступный по стоимости и сооружается довольно просто без лишних заморочек.


Простые столбчатые фундаменты

Кроме того, столбчатое основание можно создать из разных материалов и разных интерпретациях:

  1. При помощи асбестоцементного материала. Трубы врываются в грунт, и заливаются бетоном с армированием. Такое устройство чаще всего применяется для создания деревянных беседок.


Основание из асбестоцементного материала

  1. При помощи металлических труб. Здесь не понадобится заливка бетоном после установки. Их просто нужно вмонтировать в землю и качественно утрамбовать.


Сваренный вариант из металлических труб

  1. Создание фундамента при помощи деревянных столбов.


На базе деревянных столбов

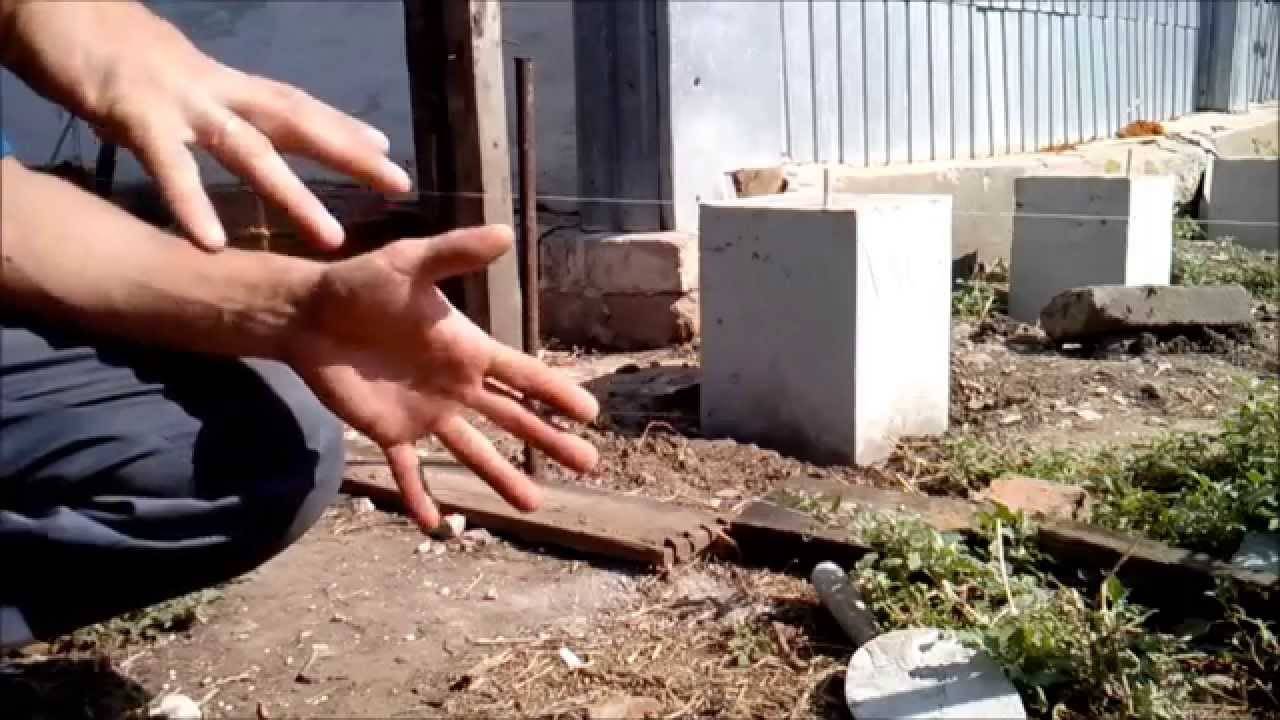

  1. При помощи бетонных блоков. Это самый прочный и надежный вариант. Такое несущее основание подходит не только для массивных беседок, но и под дачные дома, бани, заборы.

На основе бетонных блоков

  1. Кирпичные опоры. Недорогой и распространенный вариант. Его используют практически для всех конструкций беседок.


Из кирпичей

Несколько правил по созданию столбчатого несущего основания

  1. В зависимости от конструкции, столбы распределяются равномерно на углу внешних стен. Если в строении наблюдается перегородка, то под ней также необходимо установить дополнительный столб.
  2. Установка столбов производится по периметру с шагом 120-150 см в среднем (все зависит от массы постройки).
  3. Закрытая постройка со сложным барбекю должна строится с дополнениями для несущего основания. Дополнительно, к фундаменту, выкладывается цоколь из кирпича. Тогда можно быть уверенным в конечном результате.
  4. Если грунтовое основания из глины, то столбы устанавливаются строго по периметру. Если, установив дополнительный столб внутри повлечет за собой последствия в виде перекоса несущего основания из-за промерзания грунта.
  5. Чтобы столбы не вытиснулись, нужно произвести качественную гидроизоляцию.

Изучив все правила, можно приступать к созданию столбчатого основания. В качестве помощника, рекомендуем ознакомиться с обзором «Беседкa с фундaментом», видео урок по созданию столбчатого основания.

Столбчатый фундамент.

Для чего нужен фундамент

Это основа совершенно любой постройки, будь то беседка, жилой дом, подсобное помещение. При помощи такой базы строение приобретет необходимую устойчивость, стойкость к воздействию атмосферы, а также высокую надежность.

Прежде чем заниматься строительством основания, сначала анализируют состав и состояние почвы на месте. К примеру, для работ на песчаной почве глубина под базу должна быть более 50 см. Иногда постройки могут деформироваться, а основание может подниматься или же опускаться. На глину влияет влажность и температура воздуха. Так что тщательный анализ – это основа всего.

Зачастую легкие дачные строения имеют довольно простые конструкции, а в качестве строительных материалов для строительства используют дерево. И база в этом случае будет простой. А если конструкция сложней, тогда можно воспользоваться разными технологиями.

Назначение и виды фундамента под печь из кирпича

Существует множество вариантов конструкции печей барбекю. Требования безопасности, призванные исключить возникновение пожара, предписывают размещать печь не ближе, чем за 10 метров от деревянных построек, вне зависимости от того, свои они или соседские.

Некоторые ограничиваются постройкой небольшой печи, другим представляется правильным сооружение небольшого комплекса под навесом или беседки. В любом случае потребуется предварительная закладка фундамента — несущего основания.

Фото 1. Плитный фундамент в разрезе. Он отличается большим расходом бетона и арматуры.

Размер будущего строения имеет важное значение, поскольку он определяет несущую способность фундамента. От размеров также зависит и тип основания. Могут быть применены следующие варианты:

Могут быть применены следующие варианты:

  • Плитный (монолитный) фундамент. Представляет собой сплошную плиту из железобетона, залитую на подготовленной подушке из ПГС и речного песка. Требует значительного объема земляных работ.
  • Свайный. Используется на сложных почвах с высоким уровнем грунтовых вод. Имеется несколько вариантов свайного фундамента, от самого простого столбчатого до буронабивного. Существуют также винтовые сваи, которые могут быть использованы практически повсеместно. Размеры земляных работ колеблются от среднего до практически нулевого уровня.
  • Ленточный. Самый распространенный тип основания, применяется для большинства построек. Для печи барбекю удобен тем, что может быть усилен под самой печью без лишних затрат материала как это происходит с плитными основаниями. Земляные работы соответствуют величине траншеи.

Важно! Из всех вариантов наиболее доступным представляется фундамент на винтовых сваях. Не требует предварительной обработки почвы, может быть использован даже на неровном участке, сваи завинчиваются вручную, что предполагает самостоятельное выполнение работ

Установка

Как залить фундамент? Рассмотрим этот процесс на примере самого оптимального ленточного основания. Поняв его, вам не составит труда разобраться и в других видах.

Инструкция по проведению работ выглядит следующим образом:

  1. Очищаем выбранный участок от мусора.
  2. Наносим разметку согласно выбранному проекту.

Для этого:

  • Устанавливаем колышки на месте одного из углов будущей постройки.
  • К ним привязываем шнуры и проводим их под прямым углом в две стороны на расстояние предполагаемых стен плюс десять сантиметров.
  • Таким способом отмечаем внешнюю и внутреннюю лини всех четырёх стен.

Разметка стен

  1. Копаем по намеченному пути окружную траншею глубиной 50 см и толщиной соответствующей ширине стен плюс 10 см.
  2. На дно засыпаем гравий глубиной 20 см. Тщательно трамбуем.
  3. Стелем гидроизоляционный слой поверх щебня из полиэтиленовой плёнки толщиной три миллиметра.
  4. Устанавливаем на дно вертикальные прутья арматуры. К ним крепим горизонтальные.

Армирование для повышения прочности

  1. К стенам траншеи крепим опалубку в виде щитов из досок так, чтобы верхний край возвышался над зоной промерзания на 15 см.

Пример установки опалубки

  1. Делаем раствор. Для этого берём цемент, гравий и песок в соотношении 1:2,5:5, добавляем воду и тщательно замешиваем с использованием строительного миксера.
  2. Заливаем, закрываем и поливаем водой 28 дней до полного застывания.

Основание под мангал

Беседка с мангалом

Конструкция, сделанная своими руками с мангалом, требует некоторые дополнения в создании основания. Особенно, если вы выкладываете основательное барбекю в беседку из кирпича, то в целях пожарной безопасности оно должно иметь надёжную опору.

Глубина такого фундамента должна быть полметра, а ширина и длина превышать габариты самого мангала на десять сантиметров. Во всём остальном процесс повторяет заливку общего основания.

Опалубка и армирование под бетонное основание мангала

Определим несущую способность грунта

Даже если нет его – безвыходных ситуаций не бывает. Информацией поделится интернет и соседи. Но и получив нужные данные, возьмитесь пробурить пробный шурф в нижней точке участка. Выручит ледобур для зимней рыбалки с негодными сточенными ножами. Представление о влажности, глубине залегания горизонтов и составе получите полное.

Глубину бурения желательно выполнить ниже планируемой точки заложения фундамента возводимого дома. Качественные показатели грунта, залегающего на глубине планируемой фиксации наконечника – искомые, которыми и будем пользоваться для всех расчётов. Верхние горизонты не играют роли.

По несущей способности по степени возрастания несущей способности грунты в таблице располагаются в таком порядке:

  • Насыпной грунт;
  • Супесь;
  • Суглинок;
  • Мелкий песок;
  • Песок средней фракции;
  • Крупный песок;
  • Глина.

От параметров грунта во многом зависит прочность и надежность контакта ствола и лопастей каждой сваи с прилегающими слоями. Согласно требованиям СНиП, для анализа грунта необходимо произвести пробное бурение, лабораторные исследования состава и свойств грунтовых слоев.

Кроме того, рекомендуется установка эталонных свай, способных на практике продемонстрировать несущую способность сваи и величину сопротивления нагрузкам. На практике большинство исследований ограничивают пробным бурением и визуальным определением качества грунта.

ОБРАТИТЕ ВНИМАНИЕ!

Опытный бурильщик способен оценить состояние грунта не хуже, чем специалист-геолог, однако, если есть возможность выполнить качественный анализ грунта, пренебрегать ей не следует.

Для монтажа свайно-винтового фундамента необходимо знать о несущих способностях грунта. Проект дома, и фундамента в том числе, создается на основе этих данных. Узнать структуру не сложно, для этого можно заглянуть в Интернет или поспрашивать у соседей.

Предлагаем ознакомиться Как сделать отмостку вокруг дома

Даже после выяснения этой информации проверить почву на участке лучше самостоятельно. Для этого необходимо взять старый бур для рыбалки и в дальнем углу участка пробурить отверстие. Это поможет наглядно увидеть состояние почвы: ее влажность глубина залегания горизонтов и т. д.

Для проверки рекомендовано бурить отверстие ниже предполагаемого уровня погружения свай. Это поможет ознакомиться с качествами нижних горизонтов почвы, которые и играют основную роль для фиксации опор.

Критерии выбора фундамента для беседки

Фундамент — основополагающая часть любого, даже самого маленького строения. Всякий фундамент плох и не выполняет своих функций, если он построен неправильно.

Видов фундамента, в сущности, совсем немного. Они все имеют определённую заглубленность; лежат на подушке из дренирующего щебня, гальки, песка. Между собственно фундаментом и строением, на нём возведённым, всегда имеется гидроизоляция. В качестве исключений можно отметить свайные фундаменты, которые обходятся без подушки (хотя иногда на подушке лежит заглублённый ростверк свайного фундамента), и незаглубленные, просто лежащие на подушке, фундаменты, применяемые для самых лёгких строений.

Виды фундаментов

По глубине расположения все фундаментные основания подразделяются на заглублённые, малозаглубленные и незаглубленные.

По инженерной конструкции они подразделяются на четыре основных типа: плитные, ленточные, свайные и столбчатые.

Плитный

Применяется в случаях плывуна, близкого залегания вод, проседающего грунта. Преимущества: основательность, надёжность; в нашем случае тонкий монолитный фундамент может быть намного удобней ленточного, так как сразу создаётся площадка — пол беседки. Недостатки: требует больших трудозатрат и большего количества материалов, чем остальные виды, соответственно, дороже стоит.

Тяжёлый плитный фундамент, представленный на схеме, конечно же, избыточен для беседки

Ленточный

Обычно ленточный фундамент — самый популярный вариант, но не для беседок. Преимущества: основательность, надёжность. Недостатки: совершенно избыточен для беседки. Хотя если она очень тяжела, то ленточный фундамент предпочтительней монолитного — он дешевле и лучше справляется с деформациями почвы.

Ленточный монолитный фундамент — не самое лучшее решение для беседки

Свайный

Это сильно углублённые в почву и хорошо в ней закреплённые опоры небольшого сечения — асбоцементные или металлические трубы. Редко, но всё же иногда такой фундамент делается из деревянного бруса, но необходима его специальная подготовка. В отдельных случаях применяются заводские металлические винтовые сваи, что повышает надёжность конструкции и сцепление с почвой. Преимущества: идеален при ненадёжной почве, при строительстве на склоне; свайный фундамент из асбоцементных труб не требует больших финансовых вложений. Недостатки: требует трудозатрат и большой аккуратности при укреплении свай и часто излишен в случае строительства беседки.

Свайный фундамент с винтовыми сваями и бетонным ростверком используется на склонах

Столбчатый

Самый лёгкий в исполнении и чаще всего применяющийся для беседок фундамент. Бывает заглубленный, малозаглубленный и незаглубленный. Для беседок применяются два последних типа. Блоки ставятся на щебёночную или гравийную подушку либо прямо на расчищенную площадку, либо в шурфы. Преимущества: предельная лёгкость исполнения, очень дёшев, годится для любых грунтов. Недостатков нет.

Столбчатый фундамент из блоков с деревянным ростверком — оптимальное решение для беседки

Видео: строительство плитного фундамента под беседку

https://youtube.com/watch?v=qdaSQXiPcZg

Поскольку ваш главный дом уже построен, у вас уже есть на руках сделанное перед его проектированием заключение профессионалов о ваших грунтах. Больше того, вы уже знаете, как ведут себя ваши постройки: каковы оседание, сдвиги почвы, заводнение. Выбор разновидности фундамента для беседки или веранды будет опираться на заключение профессионалов и уже имеющийся ваш личный опыт. Конечно, вы должны учитывать показатели обследования участка. Но в случае с беседкой всё намного проще: требования не столь жёсткие; заглубление либо незначительное, либо отсутствует; ростверк самый простой.

Технология монтажа буронабивных свай: пошаговая инструкция

Подготовка местности и разметка будущего фундамента

Подготовка заключается в расчистке участка от мусора, снятии растительного слоя почвы. При необходимости производится подсыпка и утрамбовка грунта. Разметка выполняется в соответствии со схемой установки буронабивных свай. Место расположения каждой скважины помечается вехой. Для того чтобы не ошибиться при разметке можно использовать доски или шнуры, которые будут имитировать будущий ленточный ростверк.

Бурение скважины

Бурение проводится ручным буром, который заглубляется на нужную глубину. При проходке грунт не выбрасывается на поверхность, уплотняясь по стенкам.

В процессе бурения необходимо контролировать, чтобы бур входил строго перпендикулярно, не отклоняясь.

После разработки скважины, диаметр которой должен быть на 5-7 см больше, чем выбранный диаметр свай, основание тщательно трамбуется. При необходимости подсыпается песчано-гравийная подушка в 10-30 см.

Установка обсадных труб

Обсадные трубы препятствуют обсыпанию стенок скважины и обеспечивают безопасное проведение работ. По технологии на плотных глинистых грунтах и суглинках трубы можно не использовать, однако при устройстве буронабивных свай своими руками рекомендуется их установить. Внутри трубы значительно проще монтировать армирующий каркас. Кроме того упрощается процесс заливки и виброутрамбовки бетонной смеси.

В качестве обсадных труб можно использовать пластиковые, металлические или асбестоцементные изделия нужного диаметра. Если финансовые возможности позволяют, то лучше купить специальные обсадные трубы для скважин, на которых имеются подготовленные стыки с удобными соединениями. Труба строго вертикально устанавливается в скважину. Если образовался зазор между стенкой трубы и скважиной, то его необходимо засыпать грунтом с уплотнением.

Армирование

Для создания армокаркаса используется арматура 12 мм. По данным таблицы 1 при строительстве коттеджа нет необходимости использовать сложный план армирования, достаточно 4 или 6 прутов арматуры. Технология связывания армирующего каркаса очень простая: стержни располагаются по кругу, образуя окружность диаметром на 3-5 см меньше, чем размер обсадной трубы. Стержни связываются проволокой. Для закрепления можно использовать хомуты. Длина каркаса = длине обсадной трубы + 30 см. Готовый армокаркас устанавливается в скважину внутри обсадной трубы и заглубляется в грунт.

Заливка бетонной смеси

Бетон, используемый для заливки буронабивных опор должен соответствовать СНиП 2.03.01-84 и быть не ниже класса В12,5. Для массивных домов лучше использовать бетон В15. Для заливки бетона в устье скважины опускается загрузочная воронка. Если заливать смесь без воронки, то возможно появление пустот. Заливать бетонную смесь необходимо медленно, каждый слой толщиной 0,5 м необходимо уплотнять 5-10 минут при помощи глубинного виброинструмента и только после этого заливать следующую порцию. К устройству ростверка можно приступать после того, как бетон наберет прочность — через 3-7 суток.

Как подготовиться к работе?

Закладка фундамента – ответственный процесс, поскольку от выбора материала и качества монтажа зависит надежность и долговечность проектной конструкции.

С чего начать?

Но, чтобы сэкономить, можно использовать справочную информацию и самостоятельно провести исследование грунта и глубины подземных источников на участке.

Что нужно знать перед проектированием?

Для расчетов железобетонного свайно-ленточного фундамента необходимо знать:

  • тип грунта;
  • степень пучения почвы;
  • точку промерзания;
  • залегание поземных источников;
  • несущую способность грунта;
  • перепады высот на участке;
  • климатические условия для региона (количество осадков).

Перед расчетами фундамента необходимо подобрать количество свай. Как правило, опоры устанавливают по углам здания и в местах, где будут пересекаться простенки в доме по проекту.

Приблизительное расстояние между опорами 1,5–3 м. Площадь сечения свай выбирается экспериментальным путем, исходя из несущей способности грунта.

Для выбора параметров рекомендуется воспользоваться справочными данными:

Диаметр буронабивных свай, см100150200250300
Площадь основания, см279177314490707
Тип грунтаНесущая способность
Песок крупной фракции325701135020502350
Песок средней фракции23553094214722120
Мелкий песок, перенасыщенный влагой19753074812261775
Твердая глина353795141322083180
Пластичная глина1973536289801413
Крупнообломочные породы4321315216832385650

Расчет опор и ростверка

Чтобы заложить надежный фундамент, необходимо провести ряд обязательных предварительных расчетов:

  1. Определить суммарные нагрузки с учетом веса стен, перекрытий, кровли, снежного настила и т.п.
  2. Найти необходимую опорную площадь, зная вес конструкции и коэффициент надежности. Формула для расчета: S опоры = (М * 1,4)/Н, где:
    • М – суммарная масса сооружения (из п.1),
    • Н – несущая способность грунта (справочная информация),
    • 1,4 – коэффициент надежности.
  3. Рассчитать суммарную площадь сечения свай, учитывая их количество.
  4. Сравнить результаты вычислений п. 2 и 3.

Если площадь сечения свай больше опорной площади, то выбранные параметры подходят, если меньше – необходимо увеличить площадь опор. Иногда целесообразно увеличить количество столбов (алгоритм расчета не поменяется).

Длину опор выбирают с учетом глубины промерзания грунта. Как правило, железобетонная конструкция должна упираться в твердый несущий слой. Для большинства российских регионов точка промерзания находится на глубине 1,5 м. К этому значению необходимо не забыть добавить высоту цоколя.

Ширина ростверка выбирается таким образом, чтобы это значение превосходило или было равным толщены цоколя или несущих стен.

Необходимые инструменты и материалы

Для строительства свайно-ростверкового фундамента понадобятся такие инструменты и материалы:

  • ручной бур или электрическая установка для устройства шурфов;
  • смесь для бетонного раствора: песок, щебень, цемент, вода;
  • щебень средней фракции для устройства дренажной подушки под ростверк;
  • бентонитовый раствор для обмазки стенок скважины;
  • листы рубероида для гидроизоляции свай;
  • листовой гидроизоляционный материал для ростверка;
  • пенополиуретановый утеплитель;
  • металлическая арматура для армирования верхней и нижней части фундамента;
  • доски, брусья, гвозди и шурупы для изготовления опалубки;
  • колышки, лески для разметки участка.

Выбираем фундамент для строительства беседки

Став обладателем участка под строительство жилого дома или дачи, мы представляем себе не только завершенное строительство самого дома, но и благоустроенную территорию.

Приятно ранним утром, стоя на крыльце или террасе дома с чашечкой чая или кофе, окинуть взглядом свои владения, насладиться красотой и зарядиться энергией на предстоящий рабочий день.

Помимо разнообразных посадок декоративных деревьев и кустарника почти каждый мечтает о беседке в саду, где можно в хорошую погоду посидеть с книгой или планшетом, а в выходной день собрать друзей на вечеринку.

Строения эти настолько разнообразны: от небольших крытых, легких, защищающих от солнца конструкций, до внушительных размеров сооружений со встроенной печкой-барбекю, длинным столом со скамьями, где можно устраивать семейные праздники.

И важным шагом в предстоящем строительстве беседки (как и в любом строительстве) является устройство фундамента под будущее строение. Сегодня речь пойдет о выборе фундамента под беседку.

Заключение

На этапе проектирования одна из ключевых задач конструктора – грамотно подобрать тип и параметры опорных элементов. За несущую способность фундамента в большей степени отвечает его опорная площадь, которая, в свою очередь, зависит от размера сечения свай.

Потребность в несущей способности силовой конструкции определяется, исходя из геологических особенностей участка и проектных нагрузок. Для расчета грузоподъемности используют формулы, регламентированные нормативными документами.

На практике, выбирая модель сваи, нужно обращать внимание не только на ее несущую способность, но и пересчитать показатель, используя табличные данные, описывающие свойства грунта под опорной площадью основания

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
