Особенности столбчатого фундамента для бани

Варианты столбов для строительства фундамента

При изготовлении опор для бани может использоваться сталь, асбоцемент, бетон, шлакоблоки, древесина и кирпичи. При строительстве частных дач преимущественно выбирают железобетонную заливку. Распространение бетона стало возможным благодаря высокой прочности и долговечности материала. Большинство действующих внешних факторов не влияют на функции и продолжительность эксплуатации опор из бетона.

Если требуется быстро возвести объект, то применяются металлические трубы. Такой метод не потребует установки опалубки. Но из-за того, что сталь подвергается коррозии, необходимо позаботиться о защите свой при помощи водоотталкивающей грунтовки или краски.

Альтернативой являются чугунный или асбоцементные трубы, антикоррозийные свойства которых выше по сравнению с металлическими аналогами. У асбоцемента есть недостаток – материал хрупкий, из-за чего для увеличения прочности в опоры заливается бетонный раствор.

Кирпичи, шлакоблоки и газобетон имеют пористую поверхность, из-за чего вся исходящая влага впитывается с материал и остается внутри. Когда наступает сезон морозов, то жидкость замерзает, превращается в лед и расширяется, из-за чего материал постепенно разрушается. Чтобы не допустить подобного развития событий, такие опоры устанавливаются на бетонном основании, после чего поверхность защищают от влаги при помощи гидроизоляции (олифа, мастика, краска).

Древесина – самый дешевый материал, из которого можно построить фундамент на столбах. Но пористая структура материала заставляет учитывать многие нюансы при строительстве. Использовать можно только лиственницу, дуб или другие породы дерева, отличающиеся повышенной плотностью. Чтобы препятствовать пропитыванию опор влагой, они должны покрываться гидрофобными составами или гидроизоляцией.

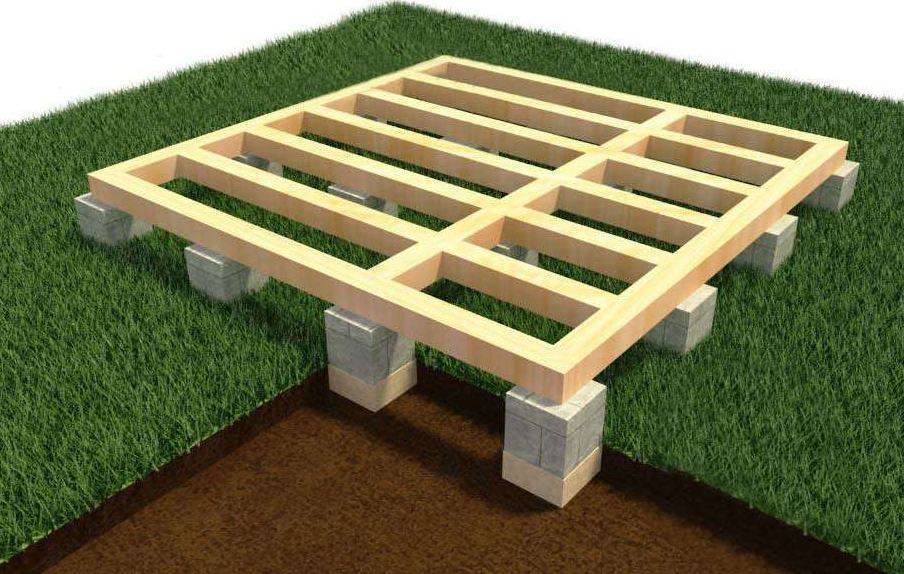

Баня на столбчатом фундаменте: устройство и особенности конструкции

Столбчатый фундамент – это конструкция, состоящая из столбов, расположенных по периметру будущей постройки. Они находятся по углам строения, в точках, где проходят внутренние перегородки, и местах со значительной нагрузкой. Обычно столбы располагают на расстоянии 1,5-2 м. Точная величина зависит от материала, из которого будет построена баня. Чем он тяжелее, тем меньше расстояние между столбами.

Чтобы сделать конструкцию более надежной и жесткой, отдельные столбы связывают ростверками, которые в будущем также пригодятся для монтажа цоколя.

Столбчатый фундамент для бани. Видео:

Разметка территории

Чтобы не допустить ошибок во время устройства фундамента, стоит производить все работы поэтапно, уделяя внимание каждому действию. Сначала производятся расчеты и создание чертежа

Лучше всего доверить эту работы специалистам, чтобы не допустить ошибку

Если расчеты будут произведены неверно, фундамент не выдержит нагрузку и строение может деформироваться. Чтобы правильно выполнить все действия, стоит посмотреть видео о том, как создается столбчатый фундамент бани

Лучше всего доверить эту работы специалистам, чтобы не допустить ошибку. Если расчеты будут произведены неверно, фундамент не выдержит нагрузку и строение может деформироваться. Чтобы правильно выполнить все действия, стоит посмотреть видео о том, как создается столбчатый фундамент бани.

После создания чертежа можно приступать к разметке территории. Перенесение чертежа на строительную площадку происходит следующим образом:

Сначала происходит выравнивание площадки. Создавать абсолютно ровную поверхность не обязательно. Но перепады высоты лучше сделать незначительными. Сделать это можно как при помощи строительной техники, так и вручную. После этого в землю вбиваются колышки. Они размещаются в местах, где будут находиться угловые опоры строения. Сначала вбивается два колышка, расстояние между которыми равно ширине устанавливаемого столба. После этого на противоположной стороне устанавливается еще два. Между ними натягиваются шнуры. Таким образом создается разметка внешнего периметра будущего строения. Аналогично устанавливаются колышки и в других местах. В местах, где шнуры пересекаются и образовывают квадраты, будут устанавливаться опоры фундамента. После этого согласно разметке создается несколько ям. Их глубина определяется глубиной промерзания почвы и весом строения

Важно учитывать, что столбы должны быть равномерно распределены под баней, чтобы на каждый из них действовала одинаковая нагрузка. Если между соседними опорами расстояние получилось более 2 метров, между ними стоит установить еще один столб. Глубина всех создаваемых ям должна быть одинаковой

Глубина всех создаваемых ям должна быть одинаковой.

Самостоятельное изготовление блоков для столбчатого основания

При малом бюджете строительства или при возведении незначительных построек использование блоков 20*20*40 см заводского изготовления становится экономически невыгодным. В этом случае можно изготовить блоки своими руками. Для работы понадобятся:

  • Специальная форма.
  • Погружная виброустановка или простая лопаточка.
  • Песчано-цементный раствор.

Технология изготовления блоков заключается в следующем:

Блоки для столбчатого фундамента

Таким образом, возведение столбчатого фундамента из блоков определенного размера доступно всем. Главное — провести правильные расчеты и соблюдать рекомендации специалистов.

Характерные особенности столбчатого фундамента

Конструктивно основание этого типа состоит из заглубленных в грунт опор. Устройство столбчатого фундамента выполняется на глубину не более 1,5 м, но средний показатель редко превышает 0,5-0,7 м. Над уровнем земли опорные столбы обычно выступают на 0,2-0,5 м.

Опоры монтируются под всеми углами строения, а также в местах примыкания внутренних несущих стен и перегородок. Под участками длиной более 3-3,5 м устанавливаются дополнительные столбы. Стандартное расстояние между соседними опорами составляет от 1,5 до 3 м и определяется в зависимости от типа грунта, общим весом строения и предполагаемыми нагрузками.

Фото 1. Небольшой домик, построенный на столбчатом фундаменте

Однако опорный фундамент состоит не только из столбов. Другим его конструктивным элементом является ростверк, который обеспечивает равномерное распределение нагрузок на грунтовое основание.

Так, столбчатый фундамент для каркасного дома может сооружаться с обвязкой из бруса или бревна. Для более тяжелых строений ростверк, как правило, делается из стальных двутавровых балок или швеллеров. Но чаще застройщики отдают предпочтение монолитной железобетонной ленте, сооружаемой поверх опорных столбов. Это обусловлено более высокой несущей способностью и капитальностью подобной конструкции.

Рисунок 2. Конструкция каркасного строения на столбчатом основании

Технология монтажа пола в парилке разных типов бань

Баня на ленточном фундаменте

Устройство пола в парной бани, построенной на ленточном основании, осуществляется заливкой бетонного раствора. Черновой пол ограничен цоколем фундамента и не связан жестко с коробкой бани.

Водосток монтируется на этапе закладки фундамента. Способ организации водосточной системы обусловлен характеристиками грунта.


Если баня построена на участке с песчанистым грунтом, функции дренажа отводятся песку: он легко пропускает воду, и не позволяет ей застаиваться в одном месте. В цоколе следует предусмотреть технологические отверстия для вентиляции подпола.

Другие виды грунта требуют сооружения прямого водостока. Водоотводная труба проходит под наклоном через цоколь и врезается в выгребную яму или в канализационную магистраль.

Плитный фундамент для бани

Применяется на любых грунтах, в том числе на плывунах и торфяниках, при высоком уровне грунтовых вод. Не даёт усадку, стоек к морозному пучению. Но применять этот тип на крепких устойчивых почвах не имеет смысла.

Представляет собой железобетонную плиту на искусственно созданном основании. Это «плавающая» конструкция: подвижки грунта при замерзании-оттаивании происходят вместе с плитой.

Заливка фундамента под баню в виде плиты позволяет расположить его над поверхностью грунта, при этом сама плита будет играть роль цоколя. Если разместить её ниже точки промерзания, это будет пол подвала, утопить в грунт – будет полуподвал.

На слабых грунтах песчано-гравийная подушка обязательна. Если грунтовые воды близки к поверхности, сначала засыпают щебень, затем песок слоем по 10 см. Их трамбуют и разделяют – во избежание смешивания – геотекстилем.

На большеразмерных фундаментах для большей жёсткости рекомендуется 10-сантиметровый слой тощего бетона. Подушку закрывают гидроизоляционными материалами не менее чем в 2 слоя.

Плита имеет толщину до 25 см. В зависимости от этого формируют арматурный (d 10-16 мм) каркас так, чтобы он был полностью скрыт в бетоне. Стержни вяжут или сваривают.

После этого собирают опалубку и производят заливку бетоном М300 с водопроницаемостью не менее W8 и морозостойкостью F200. Выравнивают бетон по заранее установленным маякам: горизонтальность можно обеспечить только так.

Выдерживают бетон под плёнкой не менее 2 недель с проливом в течение первой недели.

В последнее время в коттеджном строительстве получил распространение такой вид, как утеплённая шведская плита. По песчано-гравийной основе укладывается жёсткий утеплитель толщиной до 200 мм. В местах опирания стен и перегородок его толщина – до 100 мм. Если в бане планируется тёплый пол, то такая конструкция себя оправдает.

Недостатки: высокая стоимость и трудоёмкость. Невозможность заливки на склонах: плита может съехать вместе с баней.

Баня на Руси

Скифские и сарматские племена, кочевавшие в глубокой древности на землях современных восточных славян, пользовались походными банями. На Руси упоминания о банях известны с первого века нашей эры, а бани «по-чёрному» топились ещё две тысячи лет назад и ранее. Для русского человека баня ассоциируется не только с чистотой, но и со здоровьем, бодростью, долголетием.

Несомненно, баня и потенция связаны между собой. Но почему же все эти тысячелетия мужчины разных стран и народов упорно становились импотентами, регулярно посещая столь вредные для их мужской силы бани? И почему человечество до сих пор не вымерло от банного бесплодия?

Устройство ростверка

Каким должен быть столбчатый фундамент для дома? Для предотвращения смещения системы в горизонтальной плоскости понадобится использовать обвязочные балки (ростверк).

Это позволит предотвратить опрокидывание строения. Ростверк позволит распределиться нагрузке. И она будет равномерно воздействовать на каждую из опор. Это и позволит повысить устойчивость здания и его сопротивляемость к разрушению.

Как сделать обвязку столбчатого фундамента из бетона? Рассмотрим пошаговую инструкцию выполнения таких работ:

  1. Устанавливаем опалубку. Она должна быть сплошной и располагаться по всему периметру будущего строения.
  2. Засыпаем опалубку песком, который сверху застилаем полиэтиленом.
  3. Собираем и устанавливаем арматурный каркас. Для него следует взять пруток, диаметр которого находится в пределах 12-14 мм.
  4. Непрерывно заливаем ростверк бетоном, удаляя из него вибратором пузырьки воздуха.
  5. Снимаем опалубку. Сделать это необходимо после полного схватывания бетона.
  6. Убираем из-под ростверка песок.

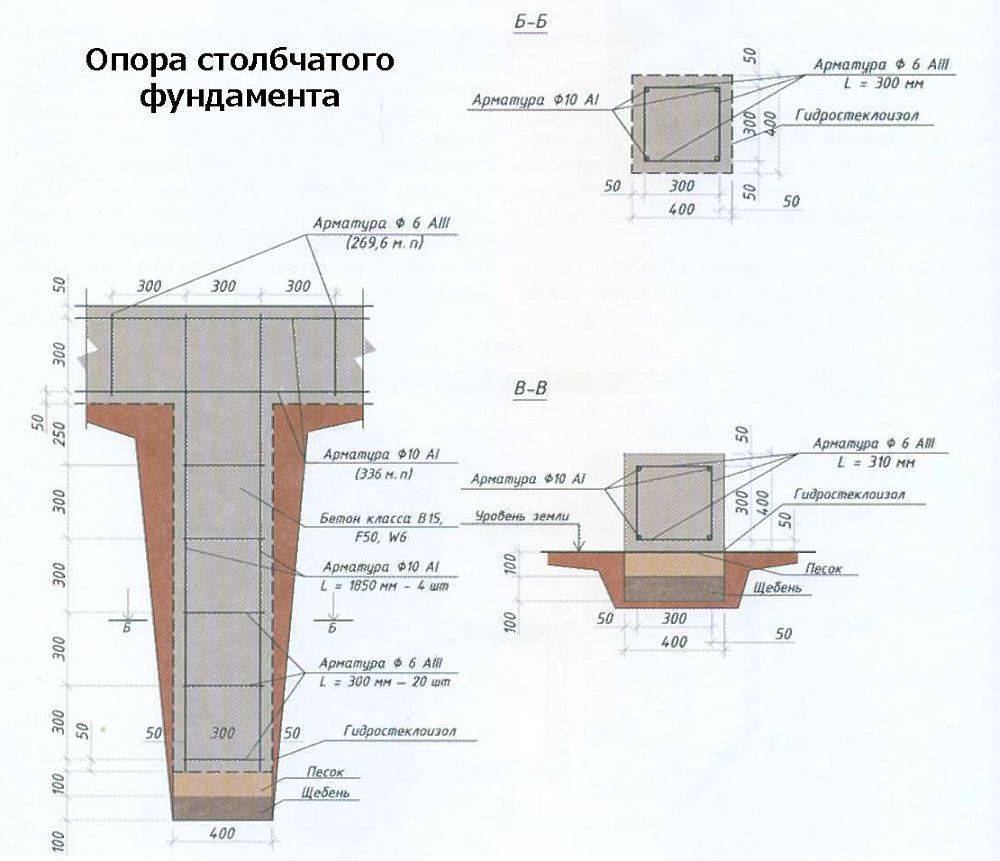

Устройство столбчатого фундамента

Как можно догадаться из названия, рассматриваемый вид фундамента состоит из столбов. Они образуют опорную сеть, проходящую в местах возведения несущих стен. На опору монтируется обвязка.

Опоры устанавливают в точках, где создается наибольшее давление. Это могут быть угловые зоны, места стыковки стен, длинные пролеты. Промежутки между опорными элементами, а также размер сечения этих элементов определяют путем вычисления.

Принимают во внимание материал столбов, а также тип конструкции и массу будущего каркасного дома. Чаще всего строители делают расстояние между опорами 150-200 см

В качестве материала выбирают столбы круглого (диаметр 20-25 см) и прямоугольного (25-40*25-40 см) сечения. Длина надземной части столбчатого фундамента должна составлять не менее 0,5 м. Подземная зависит от уровня глубины закапывания опоры.

Наружная часть опорных столбов должна располагаться в единой плоскости. Особенно это касается ситуаций, когда основание не дополняют ростверком. В таком случае обвязку крепят напрямую на опоры.

Верхние точки опор должны быть на одном уровне. Контроль выполняют при помощи уровнемера или лазерного нивелира. После монтажа столбов проводится контрольная проверка. Если какой-либо из элементов установлен неровно, то необходимо провести коррекцию.

Рекомендации по строительству фундамента из асбестовых труб

Другим не менее популярным и сравнительно дешевым вариантом сооружения фундамента под баню, террасу или легкую конструкцию дома является заливка столбов, в качестве опалубки для которых используются трубы из асбеста. Их диаметр подбирается в зависимости от необходимой несущей способности. Так, если под возведение легких построек достаточно порядка 15 см, то для строительства дома из бруса или бревна необходимо делать более массивные опоры – вплоть до 30 см.

Краткая инструкция по сооружению столбчатого фундамента из асбестовых труб своими руками выглядит следующим образом:

Как и в описанном выше случае, прежде всего выполняется расчистка площадки от мусора, удаляется весь дерн, всевозможные насаждения, а также убираются фундаменты старых строений, если они имеются.
Размечается контур основания

При этом важно контролировать перпендикулярность смежных сторон – как правило, все здания имеют форму прямоугольника. С этой целью достаточно при помощи веревки проверить равенство диагоналей

Все шнуры закрепляются на колышках на том уровне, до которого будут подниматься опоры. Весь контур должен составлять одну горизонтальную плоскость, что без труда можно проверить строительным уровнем или воспользовавшись нивелиром.
При помощи ручного бура в местах установки столбов проделываются ямки. В случаях, когда необходима установка опор ниже глубины промерзания грунта, используют спецтехнику. Внизу скважины часто делается уширение с использованием специального бура ТИСЭ. Диаметр ям должен несколько превышать размер труб из асбеста. Глубину рассчитывают с учетом выполнения подушки из песка и гравия – ее высота должна быть около 20.
После того, как лунки под столбы основания будут готовы, осуществляется засыпка и уплотнение песчаной подушки, которая в процессе трамбовки обильно смачивается водой.
Далее на дно укладывается слой рулонной гидроизоляции, предотвращающей утечку воды в песок из заливаемого раствора.
Трубы устанавливаются строго вертикально на высоту, несколько превышающую уровень заливки. В таком положении их следует надежно зафиксировать, например, при помощи брусков. Для обеспечения надежной гидроизоляции при высоком уровне грунтовых вод важно обработать часть труб, находящуюся в грунте, полимерным или битумным составом.
Заранее приготовленный раствор заливается на треть высоты труб, после чего они приподнимаются на 10 см, чтобы цемент растекся по дну лунок. На этом работы приостанавливаются до полного затвердевания смеси. Такие основания создаются с той целью, чтобы будущий столбчатый фундамент смог противостоять выталкивающим силам со стороны грунта во время сезонного пучения.
После полного застывания бетонной основы, на что понадобится порядка 3-х недель, трубы вкруговую засыпаются песком. Его нужно тщательно утрамбовать, обильно смачивая водой.
Все трубы обрезаются до нужного уровня. Затем внутрь опалубки вставляются каркасы, скрепленные вязальной проволокой и состоящие из 4-х вертикальных прутков арматуры диаметром от 10 до 14 мм. Нижние концы желательно сгибать буквой Г для того, чтобы сформировать пятку. При возведении свайно-ростверковой конструкции фундамента необходимо, чтобы каркасы выступали над уровнем столбов примерно на 10 см. В том случае, если на столбчатое основание будет укладываться обвязка из бруса, арматура опускается несколько ниже верхнего края трубной опалубки.
На заключительном этапе заранее обрезанные до нужной высоты асбестовые трубы до краев заполняются раствором. При этом смесь следует периодически через каждые 15 – 20 см см высоты прессовать для удаления воздушных пузырьков.

После заливки столбчатый фундамент должен простоять хотя бы пару дней, после чего можно будет приступать к возведению стен. Без нагрузки оставлять фундамент на длительный срок не рекомендуется. После вспучивания почвы столбы могут покоситься или приподняться, в результате чего придется потратить немало времени на исправление ситуации.

Технология возведения

Технология, по которой проводят установку столбчатого фундамента на блоках 20х20х40, предусматривает такие шаги:

Давайте рассмотрим отдельные этапы.

Подготовка к укладке

На этапе подготовки следует выполнить следующие работы:

Когда все будет окончено, можно приступить к земляным работам.

Установка опор

Монтаж производят по такому алгоритму:

  • Сделайте полушку из щебня и песка.
  • Обязательно увлажните ее и после утрамбуйте.
  • Теперь можно заняться кладкой блоков поверх цементного раствора.
  • Обязательно следите за правильностью кладки.
  • Стыковые швы затрите.

Теперь можно вводить опоры до нужной высоты над нулевой отметкой.

Гидроизоляция

Для осуществления работ по гидроизоляции можно:

  • Обмазывать поверхности фундамента составом битума.
  • Защитить стенки основание рубероидом (листовым).

Оплошности при строительстве

Непрофессионалы в области строительства допускают ошибки при возведении основания бани. Явным дефектом столбчатой основы является неравномерность его проседания. Это может возникнуть, если расчеты глубины закладки фундамента проведены неправильно. Проседает основа и при неодинаковой нагрузке на опоры платформы.

Специалисты не рекомендуют делать фундамент, отличный от основания общего объекта. Опоры основания должны иметь одинаковую величину заглубления.

Дилетанты могут не учесть при работах особенности местности, однако, глубина промерзания и высота грунтовых вод очень важна.

Столбчатый фундамент для бани или свайный: определимся

Столбчатый фундамент для бани — это зачастую самое бюджетное решение: ряды столбов, размещенных на пересечении узлов. Столбы размещаются там, где имеются несущие стены строения, по углам и там, где они пересекаются. Если внутри здания есть перегородки или другие массивные конструкции, которые могут оказать дополнительную нагрузку на фундамент, то под ними следует также установить дополнительные столбы.

Если уж приходится выбирать между свайным или столбчатым фундаментом, то по простоте исполнения стоит выбрать столбчатый. Но это утверждение справедливо только в том случае, когда грунт достаточно прочен, то есть не является болотом или глиноземом, в котором много воды.

Также таким фундаментом стоит воспользоваться тогда, когда масса здания невелика, иначе постройка «поплывет». Столбчатый фундамент еще называют свайным, но тут есть некоторое отличие. Дело в том, что свайные фундаменты используют для больших, массивных, многоэтажных зданий, возводимых на глубоких слабых грунтах (песчаных или просадочных), с использованием новейших современных технологий и привлечением тяжелой техники, что совсем нецелесообразно для обычной домашней бани.

Свайный фундамент – те же столбы, только более массивные. Причем сваи заглубляют на большую глубину – до и больше 5 метров. Столбы опираются своим основанием на подошву, а у свай дополнительно работают еще и боковые поверхности. Сечение сваи меньше сечения столба. Кроме того, различны и области применения — свайные фундаменты используют на грунтах с плохими характеристиками. Подробнее про свайные фундаменты рекомендуем почитать в другой статье.

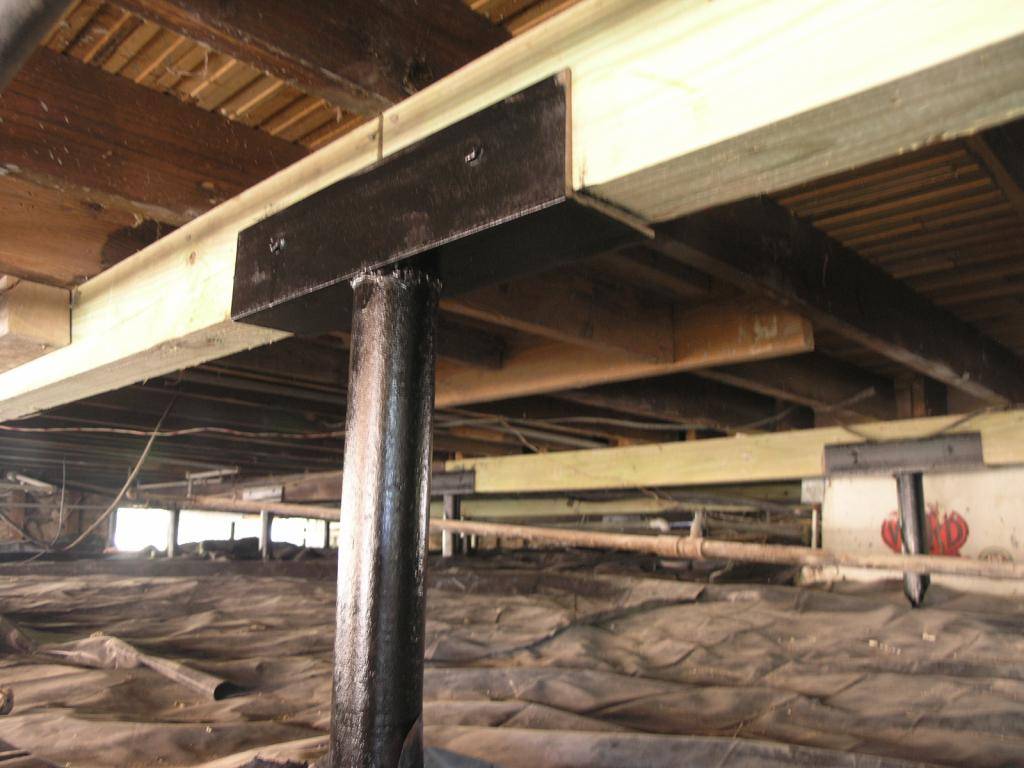

Столбчатый фундамент из труб

Достоинства трубчатой конструкции:

  • материал для изготовления легко режется болгаркой на заготовки требуемой длины;
  • подготовленные части быстро размещаются в почве, формируя основу под баню.

Главные этапы работ:

  • Бурение скважин, диаметр которых превышает размер труб на 50 мм.
  • Погружение труб в скважины с контролем вертикальности положения.

Одним из наиболее распространенных материалов, применяемых при строительстве столбчатого фундаментного основания при возведении бани, являются различные типы труб

  • Заполнение свободного пространства с внешней стороны труб почвой и уплотнение.
  • Приготовление бетона и заливка его на 30% общей высоты.
  • Приподнимание трубчатой оболочки для заполнения основы скважины и формирования подушки.
  • Постепенное заполнение бетоном трубы и вибрационное уплотнение.
  • Погружение арматурных прутьев, повышающих надежность.

Почему именно монолит?

Из всех основ, именно монолитный фундамент более подходит для каркасной бани. Почему? Этому есть несколько объяснений.

  • Единая плита, залитая по всем технологическим нормам, способна выдерживать большие нагрузки, которыми, кстати, каркасная баня не выделяется.
  • За счет арматурного усиления и использования бетона, приготовленного строго по технологии, такой фундамент отличается долговечностью.
  • Высокая степень устойчивости даже на неспокойных грунтах.
  • Монолитная плита используется в качестве чернового пола, и на нее без предварительной подготовки можно укладывать кафельную плитку.

При соблюдении всех технологических норм заливки монолитного фундамента, каркасная баня простоит максимально долго, даже в регионах с резкими колебаниями температуры. Не повлияют на качество сборки даже плавающие грунты. Небольшие деформационные движения также не скажутся на целостности конструкции.

Основные принципы возведения

В зависимости от высоты погружения столбов в землю фундамент может быть:

  • мелкозаглубленный;
  • заглубленный;
  • незаглубленный.

Для бани в большинстве случаев подходят первые два вида оснований.

Мелкозаглубленное основание

В данном случае все компоненты платформы сформированы в единую прочную структуру, чувствительную к любому искажению грунта. Структура равномерно направляет нагрузку по всей поверхности основы. Опоры соединяются цельным ростверком из железобетона или металлическими отъемами.

Мелкозаглубленный фундамент может иметь незначительный подъем основы, при этом деформация по уровню не допускается выше допустимых расчетов, которые используются в строительном деле, и от которых напрямую зависит конструкция постройки.

Все вычисления для основы при неглубоком заложении проводятся таким же образом, как и в случае с другими типами фундамента.

Внимание! В основе вычислений лежит качество почвы и предполагаемая нагрузка на основу бани. Особое отношение в этом случае к расчету размеров фундамента, обеспечивающих устойчивость на изгиб

Заглубленное основание

Этот вид подошвы отличается глубиной заложения столбов и напрямую зависит от величины промерзания почвы. В основном эта глубина превышает 0,4 метра. Сами стадии такие же, как и при основании малого заложения.

Выкопать ямы можно механическим или бензинным буром, либо специализированной машиной. В последнем случае придется обратиться за помощью в строительные фирмы.

Несмотря на небольшие объемы конструкции и сравнительно малый вес, на пучинистых грунтах лучше устанавливать опоры ниже точки промерзания земли. В противном случае, при перепадах температуры фундамент может «гулять».
