Стальные панельные радиаторы

Производители панельных стальных радиаторов

KERMI (ГЕРМАНИЯ).
DELONGHI (ИТАЛИЯ).
KORADO (СЛОВАКИЯ).
PURMO (ФИНЛЯНДИЯ).
KORADO (ЧЕХИЯ).
VOGEL&NOOT (АВСТРИЯ).
MAXITERM (УКРАИНА).
ТЕРМІЯ (УКРАИНА).
ELBA (ТУРЦИЯ).
IMAS (ИТАЛИЯ).
GRANDINI (ТУРЦИЯ).
WARME KRAFT (ТУРЦИЯ).

Рейтинг возглавляют европейские производители PURMO, KORADO, KERMI. Их продукция самая дорогая и относится к премиум классу. В отличие от китайских брендов, толщина стенки там 1,25 мм, что позволит обеспечить долгий срок службы. Качество лицевой поверхности обеспечивает 5 слоёв покраски. Даже через 10 лет радиаторы выглядят как новые. В европейских моделях идет комплект креплений, термостатическая ставка под термоголовку. Европейский производитель дает гарантию на свои изделия – 10 лет.

На втором месте по популярности идут Турецкие производители DJOUL, DERMRAD и прочие. Выпускаемые радиаторы среднего качества, толщина стенок от 09, до 1,15 мм. Покраска в 2 ступени. Все это влияет на внешний вид и срок эксплуатации.

Замыкают рейтинг Китай и Россия. Качество выпускаемой продукции неоднозначно. Радиатор может служить как аналог Европейского, а может потечь через неделю. Какую продукцию выбрать, клиент решает сам, исходя из своего финансового положения. Но т.к. проблем в случае утечки будет больше, экономить не стоит.

Уникальные технологии и конструктивные особенности

Панельные радиаторы отопления различных изготовителей имеют идентичную конструкцию, отличаются качеством изготовления. Чтобы повысить эффективность работы прибора, его привлекательность для покупателя, производители применяют различные инновационные технологии и новые конструктивные решения.

Технология Х2 от Kermi

Как известно, наибольшая эффективность обогрева достигается при рабочем значении температуры теплоносителя. В системах центрального отопления очень часто температура жидкости меньше требуемых значений, что снижает теплоотдачу прибора.

Запатентованная технология Х2 позволяет при недостаточной температуре жидкости последовательно включать панели в работу, регулируя площадь теплоотдачи, тем самым увеличивая ее эффективность. Это дает возможность при нормальной эксплуатации использовать только переднюю панель, а при необходимости увеличения мощности обогрева подключать следующие. В нормальном режиме работы задняя панель выполняет функцию экрана.

Преимущества радиаторов Х2.

Увеличение температуры передней панели за счет временного прекращении подачи теплоносителя в последующие позволяет увеличить теплоотдачу на 100% и на 20% снизить потребление электроэнергии циркуляционного насоса (если используется система с принудительной циркуляцией). Изменение площади теплоотдачи делает возможным принцип динамической инерционности, благодаря которому прибор с одной работающей панелью нагревается на 25% быстрее, чем двухпанельный при той же температуре теплоносителя.

Вертикальные панельные радиаторы.

Вертикальное и угловое размещение

Не все помещения предусматривают наличие места для монтажа стандартного горизонтального радиатора. Торговая марка Arbonia представляет модели серии Heizwand с вертикальным и угловым расположением, которые впишутся даже в самый нестандартный дизайн интерьера. Для последних этажей частных домов идеально подойдут модели со скошенной верхней частью, уклон которой можно подобрать в соответствии с наклоном крыши.

Радиаторы серии Heizwand от Arbonia.

Нестандартная окраска

Чтобы сделать радиатор эффектным объектом интерьера, не обязательно использовать нестандартные геометрические формы. Компания Korado предлагает своим покупателям выбрать привлекательный из более чем 20-ти вариантов окраски моделей серии Klasik.

Один из вариантов окраски.

Нужный цвет достигается благодаря слою эпоксиполиэфирного порошкового лака, который наносится специальным распылителем. Затем изделие нагревается в печи до полного затвердевания лака, в результате чего получается прочное и стойкое покрытие.

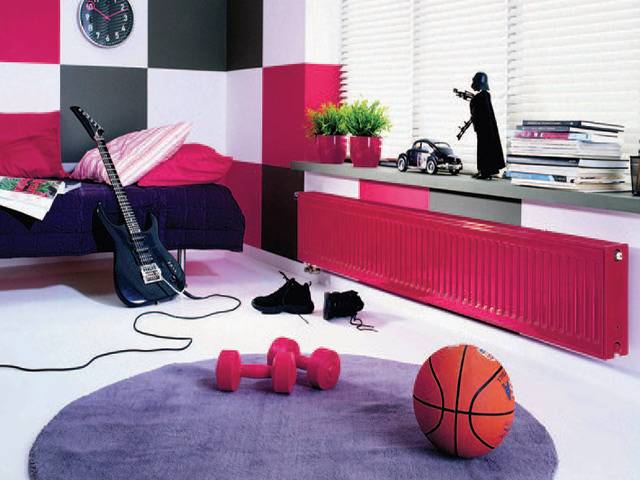

Подбор цвета под оформление интерьера комнаты.

Дополнительные аксессуары

Конструкция панельных радиаторов отопления серии Radik от Korado предусматривает возможность установки сушилки, которая представляет собой металлическую трубку, закрепляемую в верхней части прибора на расстоянии 55 мм от передней стенки. Она может использоваться для эффективной и безопасной сушки полотенец, одежды общим весом до 5 кг. Сушилка легко навешивается на передней панели, не требует снятия верхней решетки.

Нижнее подключение

Варианты подключения при наличии нижних присоединительных патрубков.

Большинство моделей имеет 4 присоединительных патрубка, которые выведены попарно на левую и правую боковые стороны. Это позволяет выбрать один из возможных вариантов подключения – боковое, седловое или диагональное. Каждый из перечисленных вариантов предполагает, что разводка труб отопления должна выполняться уже после того, как выбрана конкретная модель отопительного прибора и известны его размеры.

Радиаторы Purmo серии Ventil Compact имеют в своей конструкции два дополнительных присоединительных отверстия, выведенных на нижнюю сторону прибора. Расстояние между патрубками стандартизовано и составляет 50 мм, поэтому такой прибор может быть приобретен и установлен уже после того, как выполнен монтаж трубопровода. Также нижнее расположение отверстий придает радиатору более эстетичный внешний вид.

Панельный радиатор – стильный и компактный отопительный прибор.

Сравнив характеристики, особенности конструкции изделий различных производителей, каждый сам для себя решает, какие лучше панельные радиаторы отопления в зависимости от бюджета проекта и планируемых условий эксплуатации. Рынок отопительной техники предлагает широкий выбор панельных радиаторов российских, турецких и европейских производителей, сравнив которые, можно выбрать модель, оптимальную по стоимости и эффективности.

Преимущества панельных батарей

Компактно и тепло

Положительных сторон у панельных радиаторов не слишком много, но они все-таки имеются, и сказать о них нужно. Это:

Благодаря наличию большой греющей поверхности, которая создается профильной конструкцией внутри батареи, эти изделия отличаются хорошей теплоотдачей. Она происходит как за счет теплового излучения, так и за счет конвекции.
Простой и удобный монтаж, благодаря существующей возможности подключать панельные батареи с разных сторон. Причем разный способ монтажа дает возможность скрыть подводящие трубы в стене или полу.
Простая конструкция радиаторов исключает возможные поломки, вследствие чего срок эксплуатации увеличивается.
Небольшая масса, что ускоряет монтаж и облегчает транспортировку.
Благодаря малому сечению каналов для теплоносителя радиаторам требуется мало воды, а это дает возможность ее быстрого нагрева и создания комфортной температуры в помещении.
Привлекательный внешний вид и дизайн.
Относительно невысокая стоимость, по сравнению с аналогами из биметаллических сплавов или алюминия при одинаковых возможностях.

Есть у панельных радиаторов и свои немногочисленные недостатки:

Индивидуальный выбор

Высокая подверженность коррозии. Чтобы продлить срок их эксплуатации не следует сливать воду из системы отопления на длительное время. Поэтому их рекомендуют устанавливать в загородных домах, где система отопления автономная и нет различных химических примесей в составе теплоносителя.
Низкая сопротивляемость высокому давлению и гидроударам при проведении опрессовочных и испытательных работ, что так часто делается в централизованных сетях отопления. Подобный негативный фактор создается благодаря сварным швам, которые не способны выдерживать такие нагрузки.
Не всегда панельные радиаторы окрашиваются качественной краской. Иногда после непродолжительного времени эксплуатации краска начинает шелушиться и осыпаться. Этого негативного явления можно избежать, если приобретать качественные изделия у известных фирм.

Как видите все недостатки, которые могут присутствовать у панельных батарей, в общем-то, связаны с использованием их в централизованных системах отопления, и меньше всего проявляются при использовании в автономном отоплении частного дома.

Какие параметры учитывать при покупке?

Чтобы выбрать лучшие стальные радиаторы в частный дом или квартиру, нужно учитывать технические характеристики. Одна из наиболее важных – теплоотдача. Она показывает, какое количество тепла отдает конструкция в окружающее пространство за единицу времени. Единица измерения – Ватты или ккал/час.

У изделий из стали теплоотдача относительно невысока, однако этот недостаток компенсируется продуманными элементами конструкции. Так, например, эффективность обогрева растет с увеличением количества панелей и при добавлении конвекторов. Следует учитывать: в характеристиках товара может быть указана теплоотдача одной секции или всего радиатора

При подсчете тепловой эффективности нужно обращать внимание на высоту потолков, количество наружных стен, климатическую зону

Так, например, для помещения с потолками до трех метров, с одним окном и одной стеной, выходящей на улицу, достаточно 1 кВт на 10 м2 площади. Для северных регионов – 1,4-1,6 кВт, для южных областей с мягкими зимами – 0,8-0,9 кВт. Можно воспользоваться специальным калькулятором для более точного подсчета.

Некоторые производители сразу указывают, для обогрева какой площади предназначен радиатор. При выборе лучшего стального радиатора для дома важны и другие характеристики, например:

объем теплоносителя;
рабочее давление;
максимальное опрессовочное давление;
максимальная рабочая температура.

Чтобы не возникло проблем с монтажом, следует заранее учесть габариты радиатора, его межосевое расстояние, диаметр отверстий для подключения.

На что обратить внимание при выборе?

Чтобы определить, какие лучше панельные радиаторы отопления среди многообразия моделей различных производителей, нужно сравнить между собой их основные параметры.

Тип панельного радиатора

Радиаторы могут иметь различное количество панелей и конвекторов, что указывается в их маркировке по типу. Маркировка по типу содержит две цифры, первая из которых показывает количество панелей, а вторая – конвективных элементов. К примеру, тип 21 – две панели, к одной из которых приварен конвектор.

Типы панельных радиаторов.

Геометрические размеры панели.

К основным геометрическим размерам панели относятся ее длина, высота и ширина, а также шаг расположения циркуляционных каналов. Эти размеры определяют площадь теплоотдачи, которая напрямую влияет на эффективность прибора.

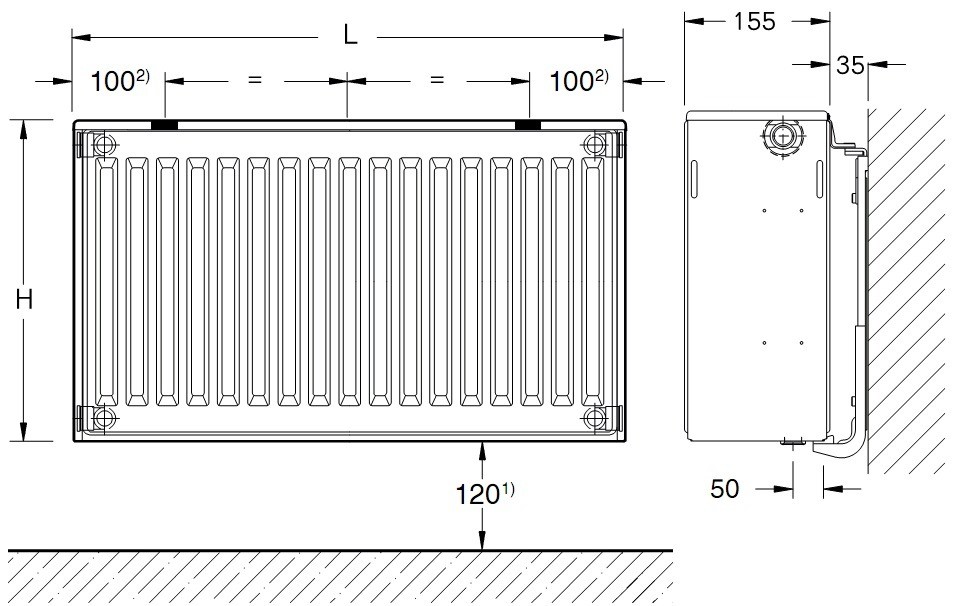

Основные геометрические размеры.

Геометрические размеры конвективного элемента

К ним относятся глубина конвектора, количество изгибов и толщина металла. Глубина и число изгибов определяют площадь поверхности теплоотдачи, толщина материала влияет на инерционность отопительного прибора.

Диаметр присоединительной резьбы

В большинстве случаев в стальных радиаторах используются присоединительные патрубки с внутренней резьбой диаметром 1/2 дюйма либо наружной диаметром 3/4 дюйма. По желанию покупателя радиатор может комплектоваться переходниками одного из вышеперечисленных вариантов.

Присоединительные размеры.

Удельная масса (в кг/м) и емкость (в л/м)

Удельная масса позволяет оценить весовое совершенство модели. В то же время, чем выше данный параметр, тем отопительный прибор обладает большей инерционностью.

Удельная емкость (количество теплоносителя на метр длины радиатора) является одним из параметров, напрямую влияющим на тепловую мощность прибора.

Качество покраски

Применяемая при производстве панельных радиаторов конструкционная сталь подвержена коррозии, поэтому немаловажным фактором для обеспечения их долговечности является качество окраски. Перед покупкой, особенно если производитель не принадлежит к именитым брендам, следует тщательно осмотреть изделие на наличие дефектов лакокрасочного слоя.

Радиатор с одной панелью и конвективной вставкой (тип 11).

Рабочие характеристики

К рабочим характеристикам панельных радиаторов отопления относятся:

рабочее давление (10 атм);
максимальное давление (в 1,5 раз выше рабочего);
максимальная температура (110°С);
тепловая мощность (см. таблицу 1).

Таблица 1 – Сравнение тепловой мощности радиаторов длиной 1000 мм.

Тип	Монтажнаявысота, мм	Тепловая мощность, Ватт/м (в числителе – для 90/70/20°С, в знаменателе – для 75/65/20°С)
Purmo Compact	Radik Klasik	KermiTherm X2
11	300	686 / 546	665 / 533	745 / 598
400	895 / 711	855 / 683	947 / 760
500	1093 / 868	1044 / 831	1147 / 918
600	1283 / 1018	1234 / 979	1346 / 1076
900	1800 / 1427	1810 / 1432	1926 / 1534
21	300	954 / 761	943 / 748	930 / 742
400	1210 / 963	1184 / 937	1182 / 941
500	1456 / 1156	1416 / 1118	1427 / 1135
600	1691 / 1340	1642 / 1294	1664 / 1323
900	2356/1861	2298 / 1802	2314 / 1830
22	300	1211 / 961	1194 / 950	1276 / 1022
400	1540 / 1221	1517 / 1204	1605 / 1283
500	1857 / 1470	1828 / 1447	1930 / 1540
600	2163 / 1709	2128 / 1680	2249 / 1791
900	3033 / 2388	2968 / 23335	3164 / 2503
33	300	1698 / 1347	1679 / 1331	1837 / 1461
400	2146 / 1699	2168 / 1716	2314 / 1837
500	2576 / 2035	2626 / 2075	2773 / 2197
600	2988 / 2356	3056 / 2411	3214 / 2542
900	4143 / 3260	4184 / 3286	4391 / 3467

Некоторые аспекты монтажа

Монтаж панельных радиаторов не вызывает обычно вопросов. Если выбрано нижнее подключение, то для батареи используются специальные ножки, которые должны быть в комплекте.

Монтаж системы

При боковом подсоединении к трубопроводу, для крепления радиатора, на стене монтируются кронштейны. И ножки и кронштейны легко закрепляются соответствующими саморезами по дереву или дюбелями по бетону. Необходимо лишь правильно разметить места крепления.

Для более удобного пользования панельными батареями, при их монтаже нужно оснастить их автоматическими кранами Маевского. Это даст возможность без вашего участия удалять скопившийся в системе отопления воздух, что будет способствовать лучшему функционирования радиаторов.

Также потребуется установить терморегулятор, при помощи которого в помещении будет поддерживаться постоянный заданный температурный режим.

Виды стальных радиаторов

По конфигурации изделия делятся на:

трубчатые;
панельные.

Панельные имеют вид прямоугольных панелей с каналами, по которым циркулирует теплоноситель. Первые образцы панельных радиаторов появились в нашей стране в 70-х годах XX века как альтернатива использовавшимся повсеместно чугунным конструкциям. К сожалению, новые по тем временам батареи не показали достаточной эффективности и не смогли потеснить аналоги из чугуна.

Со временем недоработки были учтены и панельные радиаторы отвоевали свое место на рынке. Современные образцы подразделяются на следующие типы:

тип 10 – имеет только один ряд панелей без облицовки и конвектора;
тип 11 – оснащен одним конвектором и одной панелью (решетка в верхней части отсутствует);
тип 20 – два ряда панелей без конвектора;
тип 21 – две панели с конвекционными ребрами;
тип 22 – двухпанельный радиатор с двумя конвекторами;
тип 30 – трехрядный радиатор без конвекторов;
тип 33 – три панели сочетаются с тремя конвекторами.

От конфигурации во многом зависит эффективность и экономичность установки. Например, радиаторы типов 10 и 11 обеспечивают только прямой нагрев воздуха. Во время сильного похолодания им нужно больше времени, чтобы довести температуру в помещении до оптимальной. Более экономичными и эффективными считаются образцы с конвекторами.

Трубчатые стальные радиаторы были изобретены шведом Робертом Зендером в 1930 году. Кстати, продукция компании “Zehnder” и сегодня занимает лидирующие позиции на рынке систем отопления. Данный вид конструкций представляет собой надежно сваренные трубовидные элементы. Отсутствие стыков и прокладок обеспечивает им максимальную прочность.

Риск протечек сводится к минимуму. Чем больше количество труб и значительнее их высота, тем солиднее количество отдаваемого тепла.

Конструктивные особенности

Радиатор данного типа может состоять из одной либо нескольких панелей (как правило, не более четырех). К панелям с внутренней стороны приваривается конвективный элемент – стальной профилированный лист П-образного сечения. Конвектор нагревается от панели и отдает тепло проходящему через него воздуху. Применение конвективных элементов позволяет повысить тепловую мощность прибора до 60%.

Для чего же тогда производители выпускают модели без конвективных вставок? Дело в том, что, несмотря на значительное увеличение мощности, конвективные вставки являются местом обильного накопления пыли, для удаления которой необходимо использовать специальную щетку. Приборы без конвектора применяются в помещениях, к которым выдвигаются повышенные гигиенические требования – например, в медицинских учреждениях.

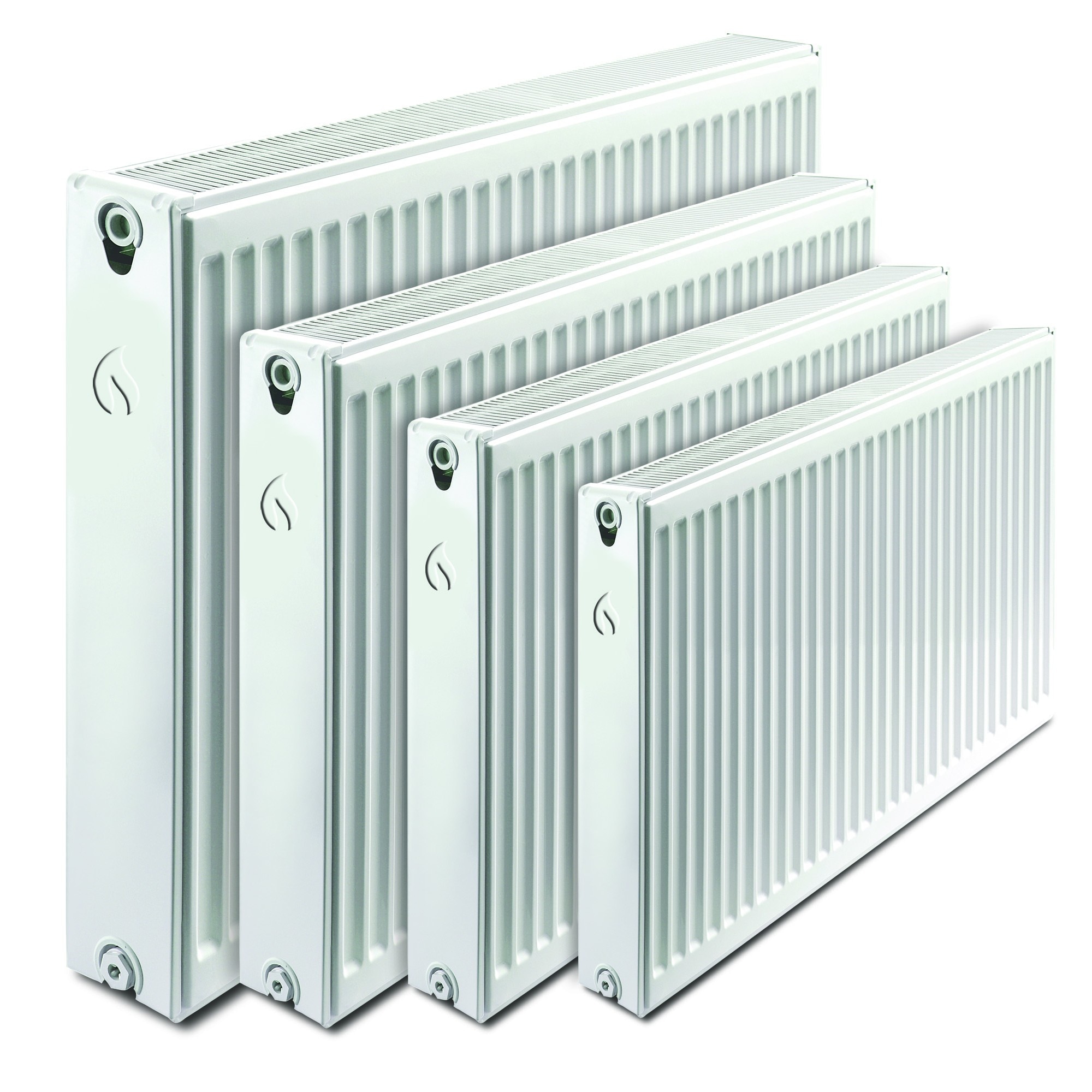

Многообразие типоразмеров панельных радиаторов.

Типы подключения

В зависимости, с какой стороны подходят трубы, выбирают один из двух вариантов на выбор по подключению.

Боковое

Более дешевый вариант подключения. Стальные радиаторы все реже встречаются с боковым соединением. Связано это с менее эстетичным видом, по сравнению с аналогами на базе нижнего подключения.

Нижнее

Если трубы необходимо спрятать или они проходят в полу. Очень часто с нижним подключением продаются панельные радиаторы сразу со встроенным термоклапаном, что так же сказывается на конечной цене. Встречаются приборы как с левым/правым нижним подключением, так и с нижним подключением по центру.

Топ-7 стальных радиаторов

Тем, кто хочет приобрести надежный стальной радиатор, можно рекомендовать следующие модели.

Лучшие стальные трубчатые радиаторы

1. Zehnder Charleston 3057 566 с нижней подводкой

На поверхность нанесена качественная порошковая краска. В каждой секции три трубки, в которых помещается 1 литр теплоносителя. Количество секций может колебаться от 8 до 30. Максимальная рабочая температура теплоносителя может составлять 110 градусов, рабочее давление — 10, а опрессовочное — 15 атмосфер.

~~Zehnder Charleston 3057 566~~

2. Радиатор стальной Irsap Tesi2 565 с боковой подводкой

Максимальная рабочая температура в системе не должна превышать 95 градусов, а рабочее давление — 10 атмосфер, так что устанавливать его в дома с централизованным отоплением нежелательно. Зато в частном доме с индивидуальной отопительной системой этот радиатор будет отлично смотреться. Стоит батарея вполне разумные 10 000 рублей.

~~Irsap Tesi2 565~~

Лучший стальной панельный радиатор с нижним подключением

3. Kermi FTV(FKV) 12 500 1000

Как и большинство радиаторов Kermi, это изделие рассчитано на рабочее давление до 10 бар и опрессовочное до 13 бар при температуре не выше 110 градусов. В комплекте идёт набор для самостоятельного монтажа.

~~Kermi FTV(FKV) 12 500 1000~~

Лучшие стальные панельные радиаторы с боковым подключением

4. Kermi FKO 33 300 1000

Радиатор способен выдерживать максимальную рабочую температуру до 110 градусов, максимальное рабочее давление до 10 атмосфер и опрессовочное давление до 13 атмосфер, поэтому лучше всего размещать эту модель в дома с индивидуальным отоплением. Настенная конструкция имеет боковое подключение, удобное для монтажа в квартире.

~~Kermi FKO 33 300 1000~~

5. Axis Classic 22 300 1000

Axis Classic 22 300 1000 более весьма производительный для своей небольшой цены радиатор. За 3500 рублей нам предлагают настенное панельное устройство с максимальной тепловой мощностью в 1471 Вт, способное обогреть помещение в 14-15 квадратных метров. Устройство включает две панели и предназначено для бокового подключения с межосевым расстоянием 246 мм и диаметром подключения ½ дюйма.

Максимальная рабочая температура составляет 120 градусов, максимальное рабочее давление — 10 атмосфер, опрессовочное давление — 13 атмосфер.

Цена: ₽ 3 499

~~Axis Classic 22 300 1000~~

6. Buderus Logatrend K-Profil 21 500 800

Buderus Logatrend K-Profil 21 500 800 стоимостью около 4 500 рублей имеет теплоотдачу 1098 Вт — такой батареи достаточно для отопления комнаты площадью более 10 квадратных метров. Этот панельный радиатор размещается на стене. Устройство предназначено для бокового подключения с межосевым расстоянием в 450 мм.

Диаметр подключения — ½ дюйма. Изделие способно выдерживать максимальную рабочую температуру в 120 градусов и рабочее давление в 10 атмосфер, поэтому его долговечность при размещении в доме с центральным отоплением остаётся под большим вопросом. А вот в частном доме радиатор будет служить вам верой и правдой долгие годы.

Цена: ₽ 4 451

~~Buderus Logatrend K-Profil 21 500 800~~

7. Purmo Compact 11 500 900

Данная конструкция выдержит рабочее давление в 10 бар (опрессовочное — 13 бар). Размещается изделие на стене, с боковым подключением (диаметр подключения — ½ дюйма, межосевое расстояние — 450 мм). Хороший бюджетный вариант для дома с индивидуальным отоплением.

~~Purmo Compact 11 500 900~~

Основные параметры

Данные товары классифицируются по температуре в рабочем режиме, давлению жидкости и удельному объему теплоотдачи.

Давление в рабочем режиме. Встречается два вида: с нормальным давлением семь-восемь бар, и усиленные с десятью бар. Оба должны выдерживать избыточное давление больше нормы на два-три бара. Первые применяются в основном в Европейских странах, вторые – в России. Изделия в 10 бар изготавливаются в основном для российского потребителя, т.к. давление в системе пятиэтажных зданий не более 4 бар, в девятиэтажных зданиях – 5-8 бар.

В Европейских страх преобладают 1-3 этажные дома, поэтому требования к радиаторам снижены.

Тепловая рабочая мощность, она же теплоотдача. Основная техническая характеристика, указывающая на количество тепла, отданное изделием за указанный временной промежуток. Измеряется в Вт.

На этот параметр влияют:

Шаг расположения ребер.
Типоразмер радиатора.
Режим тепловой эксплуатации.

Норма EN442 устанавливает стандартный режим работы: 20-65-75. Где 20 – требуемая температура в помещении, 65 – температура жидкости на выходе из радиатора, 75 – температура на входе.

Если требуемые тепловые характеристики не совпадают с указанными, то необходимо выполнить перерасчет системы, пользуясь данными производителя.

Т.к. панельные радиаторы, изготовленные из тонкого листа, используются в жидкостных системах отопления, то максимальная температура для всех стандарта – 110 градусов. В паровых системах их использование недоступно.
