Создание геодезической разбивочной основы

Разбивочная основа и градостроительный план

При проведении разбивочных сетей учитываются красные линии – границы территорий общего пользования: дорог, проездов и тротуаров, которые не подлежат застройке. Для правильного соблюдения высот необходимо, чтобы сверить высоту в любой точке возводимого здания можно было не меньше, чем по двум геодезическим знакам. Прямой луч между знаками должен проходить минимум на расстоянии 0,5 метра от поверхности земли и стен зданий.

Основой строительства является генеральный план территории, который при увеличении масштабов расчленяется на поэлементные генеральные планы.

Комплекс документации, разработанный для подготовки строительства, согласовывается с управлением архитектуры и градостроительства того муниципального района (округа), в чьих границах будет застраиваться территория.

Главное требование к любому строительству это соблюдение красных линий. В случае ошибки или недобросовестности управления архитектуры возникает правовая дилемма: сноса здания, выходящего за красную линию, или переноса красной линии с переносом территории общего пользования. В первом случае неизбежна выплата компенсации собственнику здания, если здание придётся сносить по вине контролирующего органа, который утвердил план с нарушениями. Во втором случае придётся проводить дорогу (проезд) на новом месте, что может означать ещё большее количество расходов.

Последствия нарушения проекта геодезической основы и её устройства на строительной площадке могут быть довольно серьёзными, вплоть до отказа во вводе здания в эксплуатацию или признания здания аварийным, если несоблюдение высот порождает недопустимый наклон здания. Нарушения плановых (горизонтальных) параллелей способно породить перекосы в распределении нагрузки на несущие элементы здания.

При строительстве многоэтажных домов и сложных комплексов зданий геодезическая основа должна проходить согласование также у организаций, обеспечивающих водоснабжение и водоотведение, так как высота зданий накладывает ограничение на возможность подачи воды и может требовать создания дополнительного давления.

Последний пункт может быть более сложным, нежели два первых.

Способы подготовки проектных данных

_______
На разбивочных чертежах показываются координаты проектных точек сооружения, а также углы и линии, определяющие положение этих точек относительно пунктов геодезической сети.

_______
В качестве проектных точек выбираются точки, определяющие положение главных осей сооружения.

_______
Существует три способа подготовки проектных данных:

• графический,
• графоаналитический,
• аналитический.

_______

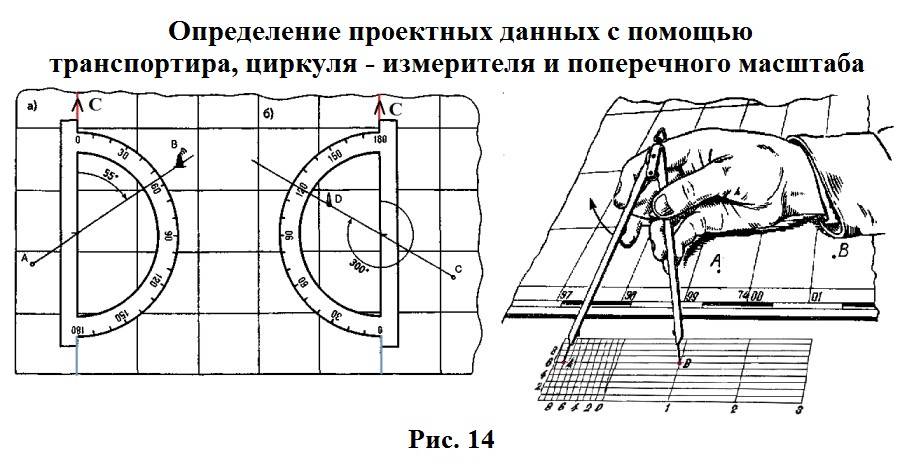

При графическом способе все проектные данные (координаты, углы, линии) определяются графически на генплане с помощью циркуля-измерителя, поперечного масштаба и транспортира. Точность полученных данных зависит от масштаба.

_______
К – графическая точность определения длины (принять 0,2 мм);_______М – знаменатель масштаба._______Например, для масштаба 1:1000 ошибка в определении длины линии (∆d) будет равна:

_______
Ошибка измерения угла примерно 0,1º = 6′.
_______Способ простой, но точность его невелика.

_______
При графоаналитическом способе часть проектных данных определяется графически, а часть – аналитически. При этом внутренние габариты определяются точнее.

_______
При аналитическом способем все данные определяются аналитическим путем.

Координаты А и В определяются из результатов привязки.

_______
Необходимые данные для разбивочных работ (чертежей), определяются из решения обратных данных.

Как создается геодезическая разбивочная основа для строительства?

Как правило, создание геодезической разбивочной основы для строительства зданий и сооружений происходит в несколько этапов, наши специалисты выполняют их в строгой последовательности:

  1. Подготовительный этап, включающий в себя изучение картографической и другой документации из проекта, создание рабочего чертежа ГРО, а также поиск государственной геодезической сети в районе работ для привязки пунктов основы и сохранения заданной проектом точности.
  2. Этап выноса и закрепления на местности исходного направления. Вынос производится от обнаруженной на предыдущем этапе геодезической сети в районе, обычно способом полярных координат.
  3. Создание ГРО. От исходного направления разбивается строительная сетка на площадке. В месте, где оси пересекаются, образуются точки, которые закрепляются постоянными знаками.

Стоит отметить, что геодезическая разбивочная основа для строительства служит для определения не только планового, но и высотного положения объекта.

Важно! ГРО включает и другие линии, с помощью которых регулируется возведение сооружения – нивелирная сеть, красные линии, линии триангуляции. Метод выполнения разбивки выбирается исходя из условий рельефа, размеров и назначения строения, условий доступности к государственным сетям

Мы используем в работе способы координат, засечки и прочие наиболее распространенные методы

Метод выполнения разбивки выбирается исходя из условий рельефа, размеров и назначения строения, условий доступности к государственным сетям. Мы используем в работе способы координат, засечки и прочие наиболее распространенные методы.

Создание

Геодезическую основу строительства создают на этапе предварительной подготовки площадки. При её отсутствии становится невозможным контроль над всеми этапами строительства.

Длина сторон главных фигур находится в диапазоне 200-400м, второстепенных — 20-40 м. Стороны квадратов всегда параллельны осям воздвигаемых сооружений. Все возводимые объекты располагают внутри фигур данной сетки.

Следующий этап инженерных геодезических работ — вынос сетки в натуру. Именно для этого используют близлежащую к строительной площадке ГГС.

На местность выносят исходные направления проекта. Руководствуясь ими, на всей площадке маркируют распределительную строительную сеть. Места пересечения маркируют физическими отметками, например, обрезками рельсов или заполненными цементом трубами. При монтаже их капитально фиксируют.

При переносе на местность осей планируемых строений в качестве разбивочной основы сетки используют метод прямоугольных координат.

Высотное обоснование на стройплощадке обозначают реперами. Чаще всего в качестве строительных реперов служат существующие пункты ГГС и граничные линии.

Высотную отметку любого строительного репера получают обязательно от маркеров геодезической сети государственного или местного значения.

Геодезическая разбивочная основа

Геодезическая разбивочная основа служит для строительства объекта. Она создается заказчиком в виде сети закрепленных знаками геодезических пунктов, позволяющих с необходимой точностью определить плановое и высотное положение на местности зданий, сооружений и их комплексов с привязкой к пунктам государственной геодезической сети. Как правило, чертеж геодезической разбивочной основы выполняют в масштабе генерального плана строительной площадки. При этом следует учитывать проектное и фактическое размещение новых и существующих зданий и сооружений и инженерных сетей

Важно также учитывать необходимость обеспечения сохранности и устойчивости знаков (марок, реперов), закрепляющих пункты разбивочной основы, геологические, температурные, электромагнитные и динамические процессы и воздействия в районе строительства, которые могут неблагоприятно повлиять на качество основы, возможности использования ее в процессе эксплуатации построенного объекта и его расширении

К подготовленному чертежу геодезической разбивочной основы должны быть приложены рабочие чертежи геодезических знаков, подлежащих установке (монтажу) в качестве опорных, каталоги координат и отметок проектных и исходных геодезических пунктов и пояснительная записка. В пояснительной записке указана точность измерений и построений, которая должна соблюдаться при выполнении геодезических работ.

Геодезическая разбивочная основа включает разбивочные плановые (теодолитные) и высотные (нивелирные) сети строительной площадки. Она служит для построения внешних разбивочных сетей внутриплощадочных зданий и сооружений, которые, в свою очередь, служат для перенесения и закрепления в натуре проектных параметров зданий и сооружений, производства детальных разбивочных работ и исполнительных съемок.

Разбивочные сети строительных площадок создают в виде строительных сеток с размерами сторон 50, 100 и 250 м, а также красных линий и других линий регулирования застройки, сетей триангуляции или трилатерации и полигонометрических ходов, к пунктам которых привязывают главные оси зданий и сооружений.

Главное требование к строительной сетке – параллельность осей главным осям зданий и сооружений.

При реконструкции объектов разбивку строительной сетки производят от вынесенных на местности продолжений осей существующих зданий и сооружений.

Высотные разбивочные сети строительных площадок создают в виде замкнутых ходов нивелирования или системы полигонов, позволяющих выносить отметки в нужное место, и с размещением знаков (реперов), закрепляющих пункты основы так, чтобы каждая высотная отметка могла быть передана на строящийся объект не менее чем с двух знаков.

Между двумя смежными знаками, закрепляющими геодезическую основу, должна обеспечиваться хорошая видимость – визирный луч при измерении направлений или углов должен проходить не ближе 0,5 м от поверхности земли и предметов.

Нивелирные марки закладывают в стены сооружений, которые построены не менее чем за 2 года до закладки знака, а грунтовые реперы – по возможности в местах выхода коренных пород, на участках со значительной глубиной залегания грунтовых вод и благоприятными условиями стока вод. При закладке знаков следует по возможности совмещать пункты плановой и высотной сетей.

Точность построения на местности геодезической разбивочной основы принимают в зависимости от технических характеристик строительной площадки и объекта строительства, руководствуясь допустимыми средними погрешностями угловых и линейных измерений.

 Подробнее в разделе: “Геодезические работы”

Разбивочная основа и градостроительный план

При проведении разбивочных сетей учитываются красные линии – границы территорий общего пользования: дорог, проездов и тротуаров, которые не подлежат застройке. Для правильного соблюдения высот необходимо, чтобы сверить высоту в любой точке возводимого здания можно было не меньше, чем по двум геодезическим знакам. Прямой луч между знаками должен проходить минимум на расстоянии 0,5 метра от поверхности земли и стен зданий.

Основой строительства является генеральный план территории, который при увеличении масштабов расчленяется на поэлементные генеральные планы.

Комплекс документации, разработанный для подготовки строительства, согласовывается с управлением архитектуры и градостроительства того муниципального района (округа), в чьих границах будет застраиваться территория.

Главное требование к любому строительству это соблюдение красных линий. В случае ошибки или недобросовестности управления архитектуры возникает правовая дилемма: сноса здания, выходящего за красную линию, или переноса красной линии с переносом территории общего пользования. В первом случае неизбежна выплата компенсации собственнику здания, если здание придётся сносить по вине контролирующего органа, который утвердил план с нарушениями. Во втором случае придётся проводить дорогу (проезд) на новом месте, что может означать ещё большее количество расходов.

Последствия нарушения проекта геодезической основы и её устройства на строительной площадке могут быть довольно серьёзными, вплоть до отказа во вводе здания в эксплуатацию или признания здания аварийным, если несоблюдение высот порождает недопустимый наклон здания. Нарушения плановых (горизонтальных) параллелей способно породить перекосы в распределении нагрузки на несущие элементы здания.

При строительстве многоэтажных домов и сложных комплексов зданий геодезическая основа должна проходить согласование также у организаций, обеспечивающих водоснабжение и водоотведение, так как высота зданий накладывает ограничение на возможность подачи воды и может требовать создания дополнительного давления.

Последний пункт может быть более сложным, нежели два первых.

Правовое значение геодезических работ

Геодезические работы, в т. ч. на строительной площадке, требуют от исполнителя квалификации, подтверждённой участием в саморегулируемой организации (СРО). Ответственность участника СРО за некачественное оказание услуг страхуется каждым участником самостоятельно.

Данные работы являются лишь одним из этапов застройки, однако, очень важным этапом. В случае отказа управления архитектуры и градостроительства выдать разрешение на ввод в эксплуатацию по окончании строительства, данный отказ придётся обжаловать в суде. Для доказательства безопасности здания может потребоваться экспертиза, которую независимая организация сможет провести по строительной документации и имеющейся геодезической основе, на плане и на местности.

В случае возникновения дефектов здания и предъявленных в связи с этим требований о возмещениях и компенсациях, необходимо установить ответственное лицо. Если дефекты возникли в результате строительного брака, проектировщики и создатели геодезической основы не могут нести ответственности, так как строители допустили брак уже после создания основы. Если же причина в геодезической основе и нарушениях размеров и пропорций зданий, необходимо выяснить, возникла ли ошибка при проектировании (проверить план основы) либо при строительстве (определить координаты сохранившихся опорных знаков).

Итак, геодезическая основа имеет важное правовое значение:

  • для выдачи разрешения на строительство;
  • для ввода здания в эксплуатацию;
  • для рассмотрения споров о качестве строительства.

Можно поручить весь комплекс работ одному подрядчику, который начнёт строительство, в том числе, с геодезической основы. В этом случае у заказчика не возникнет необходимости искать отдельного подрядчика-геодезиста, но если сначала заключается договор с геодезистом, в нём необходимо прописать обязанность исполнителя предоставить планы основы в нескольких экземплярах для резервного хранения у заказчика и предоставления подрядчику-строителю.

Методы построения разбивочной сети

Построение разбивочной сети может осуществляться различными методами: триангуляции, трилатерации, полигонометрии, а также с помощью засечек или использования спутниковой геодезической аппаратуры (GPS). Вариантов достаточно много. Вид самой сетки будет зависеть от местности, формы и размеров сооружения, а также от требуемой точности. К примеру, если вы задумали возвести тоннель, то сеть будет представлена триангуляцией или полигонометрией. В случаях. когда осуществляется крупное строительство, она будет выполнена с помощью строительной сетки, а именно в виде геометрических фигур (квадратов, прямоугольников), которые должны быть параллельны осям, строящегося сооружения. Стороны ячеек сетки могут быть 50, 100, 200 или 250 м. Это определяется размерами будущей постройки.

Высотные параметры строительства будут создаваться с помощью нивелированных сетей строительной площадки. Тут нужно помнить один важный момент – они должны опираться не менее, чем на два репера нивелированной сети. Высотные и плановые точки обычно принято совмещать.

Способы составления разбивочного плана

Различают два способа составления разбивочного чертежа:

  • Способ ординат. Применяется для небольших территорий без перепадов в уровне рельефа. Привязка проектируемых объектов выполняется с использованием ординат — перпендикуляров. Они строятся от опорных точек, в качестве которых используются входы на территорию, углы площадок и другие подобные элементы;
  • Способ квадратов. Применяется для больших территорий. Для привязки объектов используются постоянные геодезические реперы. С их помощью создается сетка квадратов, относительно которой определяется положение проектируемых элементов.

Существуют и другие способы составления разбивочного чертежа, но они намного реже применяются на практике в современных условиях.

Что такое генплан, его типы

Как правило, конечным продуктом (скорее, результатом) инженерной или проектной деятельности является документация, где детально, по пунктам, со схемами и таблицами описывается проведенная работа.

Получается, генплан – конечный продукт умственного труда экспертов. Они разработали, вычислили идеальные размеры и наложили чертеж объекта, представив его уже на месте. Причем масштабы подобного планирования разнообразные: от одного конкретного земельного участка, до города и даже области.

Типы генеральных планов:

  1. Общеплощадочный – он чем-то похож на карту по масштабности. Охватывает всю строительную площадку. Например, если застройщик занимается реконструкцией объектов города, общий план включит все плюс прилегающую территорию, где временно размещаются необходимые склады и прочие предприятия.
  2. Объектный – касается только объекта и прилегающей вокруг него территории. Там размещаются только материалы, используемые для него.
  3. Ситуационный – характеризуются особенности округа, где собственно проходит строительство. Он укажет местоположение площадки, также опишет все ближайшие объекты:
  • карьеры, где застройщик берет песок, гравий;
  • заводы, откуда будут поступать необходимые конструкции, включая кирпич и металлические детали;
  • пути сообщения.

Построение

Описание основы складывается из нескольких этапов, проведение каждого из которых должно выполняться с учетом существующих норм.

Так, такой процесс складывается из следующих этапов:

  • Составление плана построения основы;
  • Вынос определенных исполнителем разбивочных осей;
  • Формирование внешней разбивочной сети;
  • Вынос зоны закладки знаков.

Составление плана

Создание плана является начальным этапом осуществления построения и осуществляется с учетом стадий проектирования и того, в какой очередности будет производиться возведение объектов.

Параллельно с этим следует учитывать:

  • Размещение уже имеющихся на площадке построек и тех, которые планируются к прокладке согласно утвержденным проектам строительства;
  • Обеспечение сохранности тех знаков, которые являются фиксирующими пунктами;
  • Температурные и другие процессы, которые могут оказать неблагоприятное воздействие на возводимый объект или прокладываемую коммуникацию, в связи с чем процесс эксплуатации может быть затруднен и, впоследствии, невозможен ввиду утраты необходимых характеристик сооружения;
  • Необходимость применения разбивочной основы уже в процессе осуществления эксплуатации здания, а также проведения работ по расширению, реконструкции с изменением определенных параметров или перестройки.

Вынос в натуру

Для достижения одной из основных целей – создания разбивочной оси осуществляется вынос в натуру осей, которые будут характеризоваться как разбивочные.

Кроме того, такие работы производятся для достижения задачи по переносу разбивочных осей в натуру.

При осуществлении выноса в натуру центральных разбивочных основ сооружения, они формируются в таком виде:

  • Красных линий или других обозначений, принятых в строительстве;
  • Любых типов геодезической сетки или строительной. При этом масштаб может приниматься 50, 100 или 200 метров.

Внешняя разбивка

Формирование внешней разбивочной сети осуществляют посредством отображения геодезической сетки. Все имеющиеся ее пункты фиксируют относительно выноса оси, отдельно выделяют углы, которые образованы посредством пересечения осей, выступающих главными.

Также при обозначении внешней разбивочной оси учитывают следующее:

  • Необходимость формирования наружной сети;
  • Потребность основания высотной сетки не менее, чем в 2 репера;
  • В зависимости от параметров возводимых зданий или прокладываемых коммуникаций обеспечение требования по совмещению пунктов нивелирной и плановой разбивочной сети.

Отдельным моментом будет являться формирование высотной геодезической разбивочной основы– такой процесс осуществляется посредством согласования с условиями нормативных документов, которые были оформлены с учетом распорядка возведения и утвержденных параметров здания или коммуникаций.

Для того, чтобы осуществить проверку качества выстроенной высотной ГРО применяется методика определенных расчетов с учетом инженерных критериев, при осуществлении которых во внимание принимаются специальные условия по допуску к дальнейшим работам, что были согласованы с планом строительства

Вынос зоны закладки знаков

Вынос такой зоны осуществляется с соблюдением требования того, что он должен быть отображен в генплане. Параллельно с этим зону закладки также требуется размещать и в тех чертежах, которые требуются с целью отображения всех сооружений, согласно предполагаемого их расположения.

Какие существуют разновидности ГРО?

  • Внешняя сеть разбивки. Построение данной сети требуется для того, чтобы после выполнять подетальную разбивку, выполнять исполнительную съемку всех фрагментов. По факту, пункты опорные у внешних сетей в полном объеме дублируют характеристики ОКСа в будущем, а именно так, как они определены проектной документацией.
  • Плановая сеть разбивочная. Сюда входят линии, применяемые для обеспечения регулирования СМР, а также строительная сетка. Последнюю образовывают линии на пересечении пересекающиеся ГРО. Показатели сторон размеров в ячейках могут быть разными. По факту они бывают: 50, 10 или 200 метров. Данный параметр специалистами выбирается, в зависимости от показателя точности, необходимого согласно проекту.

Для построения сетей методом геодезии, используются следующие данные:

  • Триангуляция. Если использовать эту методику, то получается построение системы треугольников. После чего производят замеры треугольников и базисов. Эти данные необходимо использовать для проведения измерений.
  • Полигонометрия. Специалистами изначально выбираются точки на земельном участке, если соединить их последовательно, то получается полигонометрический ход. Точка начальная соединяется, как правило, с пунктом опорным, координаты последнего известны ранее. Далее проводиться измерение линий для соединения точек и углов. Соединение точки конечной производят с опорным пунктом начальным, что в будущем обеспечивает возможность проконтролировать проводимые измерения на предмет точности.

На генплане и чертежах местности указываются места расположения геодезических знаков.
