Солнечные панели (батареи) для дома

Разновидности солнечных систем

Самый популярный полупроводник для солнечных батарей – кремний. Но его КПД составляет усредненные 20%. В зависимости от мощности выделяют несколько видов солнечных панелей:

• органические фотоэлементы — самые слабые, КФП составляет в среднем 5-7% (при мощности светового потока в 500 Вт выработка энергии будет на уровне 25 Ватт;
• аморфные и фотохимические батареи – обладают немного улучшенными характеристиками по сравнению с предыдущим видом. КФП у них в районе 10-13%, соответственно из полученных 500 ватт энергии в систему пойдет около 50 ватт;
• кремниевые фотоэлементы — обладают гораздо высокими качественными характеристиками. При хорошей погоде в средней полосе номинальная мощность может составлять 125-130 ватт (КПФ 20-25%);
• батареи на основе арсенида галлия – довольно дорогие и сложные в изготовлении батареи с КФП выше 35%. (до 150 Вт электричества с квадратного метра) Используются в космической промышленности.

Если вы планирует установить на участке небольшую солнечную электростанцию, то вам нужны автономные кремниевые батареи. Выделяют два вида:

• Монокристаллические – эффективные и соответственно дорогие. По форме напоминают восьмигранник. За счет однородности дают высокий КФП, но только при прямых солнечных лучах. Плохо воспринимают боковой и рассеянный свет. Пользуются высокой популярностью в теплых странах (Италия, Израиль, Ливия, Алжир, Испания и т.д.)
• Поликристаллические — средняя производительность солнечных батарей такого типа в районе 14-16%. Быстрое изготовление и низкая цена. Большой выбор размеров.

Инструкция по изготовлению и сборке своими руками

Алгоритм действий:

• расчет параметров электрической системы питания;
• создание проекта;
• приобретение комплектующих деталей;
• изготовление несущей конструкции из фанеры, ДВП, деревянных реек;
• закрепление фотоэлементов, пайка проводников;
• установка защитной крышки из оргстекла;
• фиксация собранных панелей на опорной поверхности;
• подсоединение инвертора, АКБ, других функциональных блоков;
• проверка мощности генерации, иных параметров оборудования.

Рекомендуется изучить варианты подключения функциональных компонентов системы, чтобы обеспечивать выбор подходящей схемы.

Пиковая нагрузка и среднесуточное энергопотребление

Количество солнечных батарей и емкостью аккумулятора зависит от нескольких критериев. Например, мощность сети электропотребления и расположение модуля. На основании этого подбирается инвертор. Количество панелей также напрямую зависит от региона – чем меньше поступает радиации на поверхность, тем выше суммарная площадь панелей.

Для этого необходимо рассчитать количество пиковых часов за сутки (время, при котором уровень солнечной энергии не падает ниже отметки в 1000 Вт/м2). Затем на основании полученных расчетов определяется суммарную мощность электростанции, в зависимости от мощности одного фотоэлемента за время пиковой нагрузки.

Посмотрите обучающие видео: Как вычислить мощность солнечной системы для частного дома?

Передовые технологии

Ошибка №2
Гонка за инновациями.

Типичный покупатель солнечной электростанции в магазине после просмотра десятка роликов по тематике в ютубе — “А у вас есть мощные панели 500-550-600Вт? А еще трекинговая система, а еще чтобы панели были двухсторонние, безрамочные и только американского производителя?”

Для 90% рядовых пользователей все это лишнее. Покупайте только надежные, проверенные временем бренды.

Как их подобрать расскажем дальше. Упор в статье сделаем именно на панелях. Подробно осветить все нюансы по аккумуляторам, инверторам, контролерам, методам крепежа, в одной статье просто нереально.

Почему стремление к независимости может пропасть ещё до появления солнечных панелей

Начнём с того, что установить систему солнечных панелей – это дорого. Многие энтузиасты буквально угасают, как только видят реальные расчёты. К примеру, небольшая система для дачи стоит порядка 60 тысяч рублей. Сравните это со стоимостью подключения к сетевому электричеству в 500–700 рублей и поймёте, что только очень сильное желание может преодолеть этот барьер.

Получается, что разориться на установку солнечной системы могут решиться только те, у кого нет альтернативы в виде электросетей.

ФОТО: img1.newsmir.infoОтдалённые места, куда подвести электричество слишком трудно – вот где оправданы такие траты

Виды солнечных панелей

Солнечные батареи функционируют долго, могут вырабатывать постоянный ток, даже если погода пасмурная. Вместе с тем появляется возможность предупредить возникновение скачков напряжения. Как результат, техника на объекте, подключенная к такому источнику электроэнергии, служит дольше, т. к. созданы более щадящие условия эксплуатации (исключается риск повышения, падения напряжения, отключение питания).

Модуль представляет собой панель, состоящую из нескольких преобразователей, объединенных между собой. Чтобы изменить характеристики солнечной батареи, добавляют такие конструкции. Но эффективность работы подобных устройств зависит не только от количества модулей, а еще и от того, насколько правильно была выполнена установка (учитывают углы наклона панелей, интенсивность солнечного освещения на участке). Модули представлены видами:

Монокристаллические. Производятся из чистого материала – монокристаллического кремния. Его отличает высокие показатели эффективности. Причем КПД солнечных элементов – около 22%, а панелей на их основе – не более 18%. Такие модули рекомендуется применять в местности, где уровень освещенности часто низкий.

Монокристаллическая солнечная панель

Поликристаллические. По стоимости они предпочтительнее, т. к. производятся из мультикристаллических пластин. Еще одна причина низкой цены – недостаточно высокая производительность. Рекомендуется применять такие модули, если в местности сравнительно одинаковый уровень освещенности в разное время, отсутствуют резкие перепады.

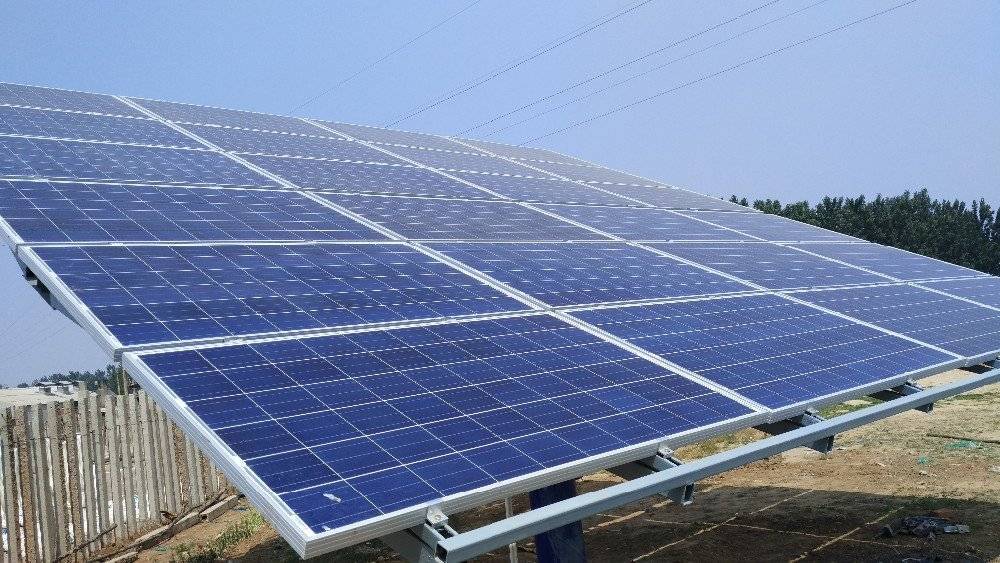

Поликристаллические солнечные панели

Аморфные. Другое название – тонкопленочные солнечные батареи. Они отличаются универсальным действием (применяются на разных объектах, в различных целях). Могут устанавливаться там, где жаркое солнце внезапно сменяется облачной погодой. Теоретически аморфные панели в будущем будут использоваться не только на крышах, но и на сумках, других бытовых изделиях. Минусом таких панелей является более низкая производительность, если сравнивать с поли-, монокристаллическими.

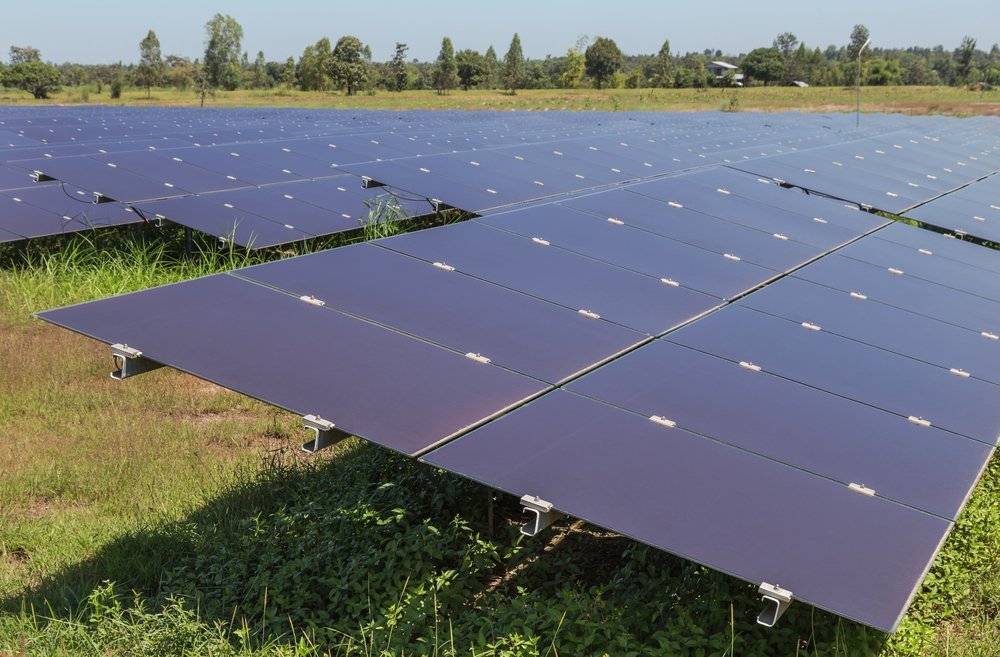

Тонкопленочные (аморфные) солнечные панели

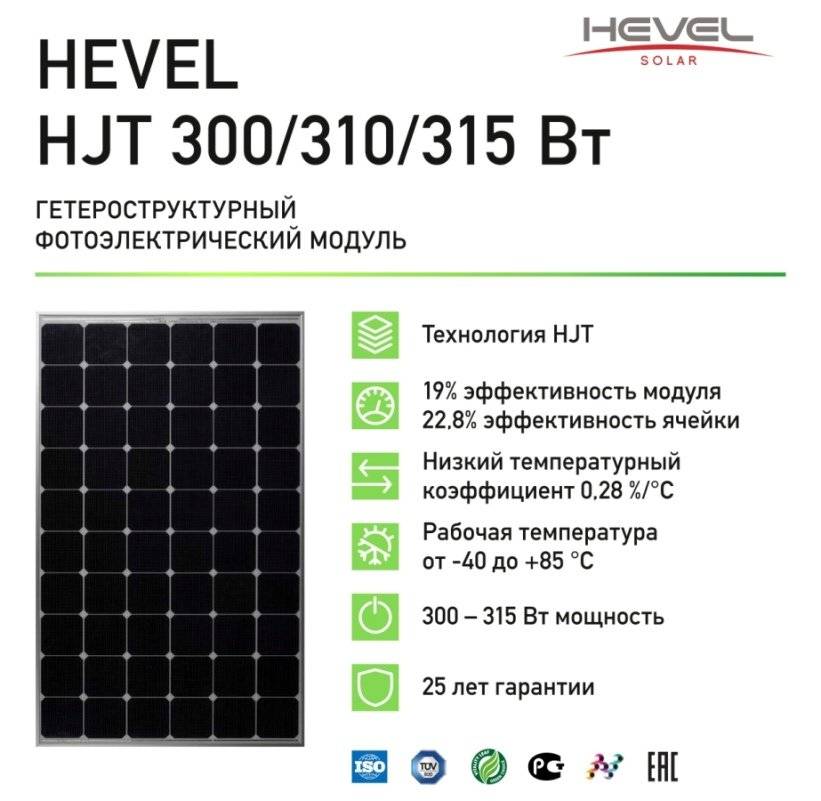

Гетероструктурные. Считаются наиболее эффективными, их КПД достигает 25%. Панели вырабатывают электроэнергию при солнечной и пасмурной погоде. В России такую продукцию представляет марка «Хевел». Компания-производитель разрабатывает и внедряет собственную технологию производства гетероструктурных панелей.

Гетероструктурные солнечные панели

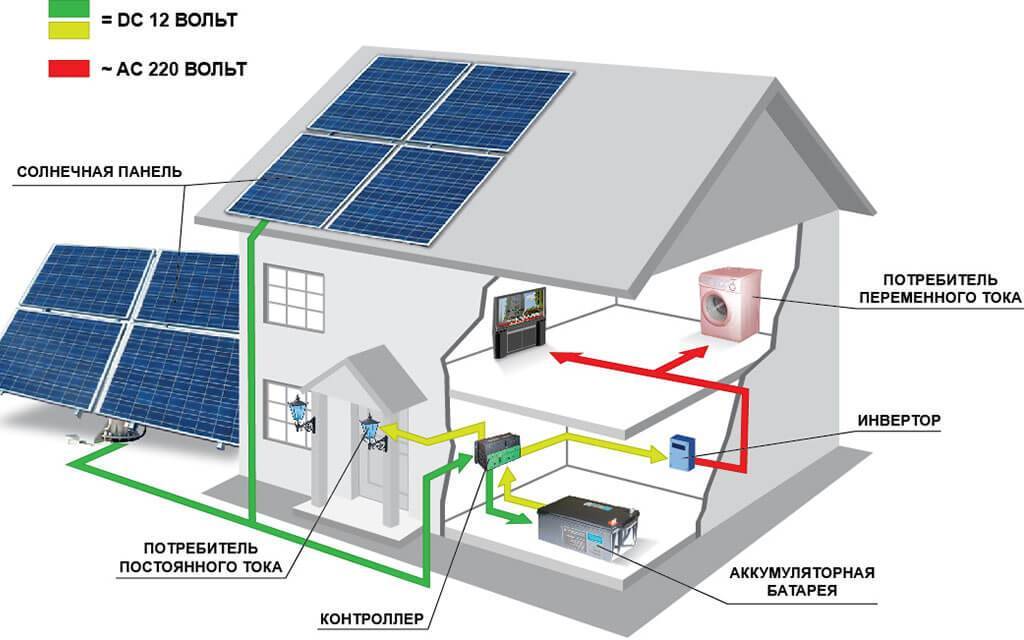

Основные элементы конструкции:

• аккумулятор, позволяющая устранить перепады напряжения, вызванные изменением освещенности панели, а еще одна накапливает энергию;
• инвертор – преобразователь тока (из постоянного в переменный);
• контроллер: обеспечивает стабильную работу модуля, т. к. контролирует все параметры (температуру, зарядное напряжение аккумулятора и др.).

В продаже встречаются готовые системы, а также отдельные элементы для сбора с учетом собственных потребностей.

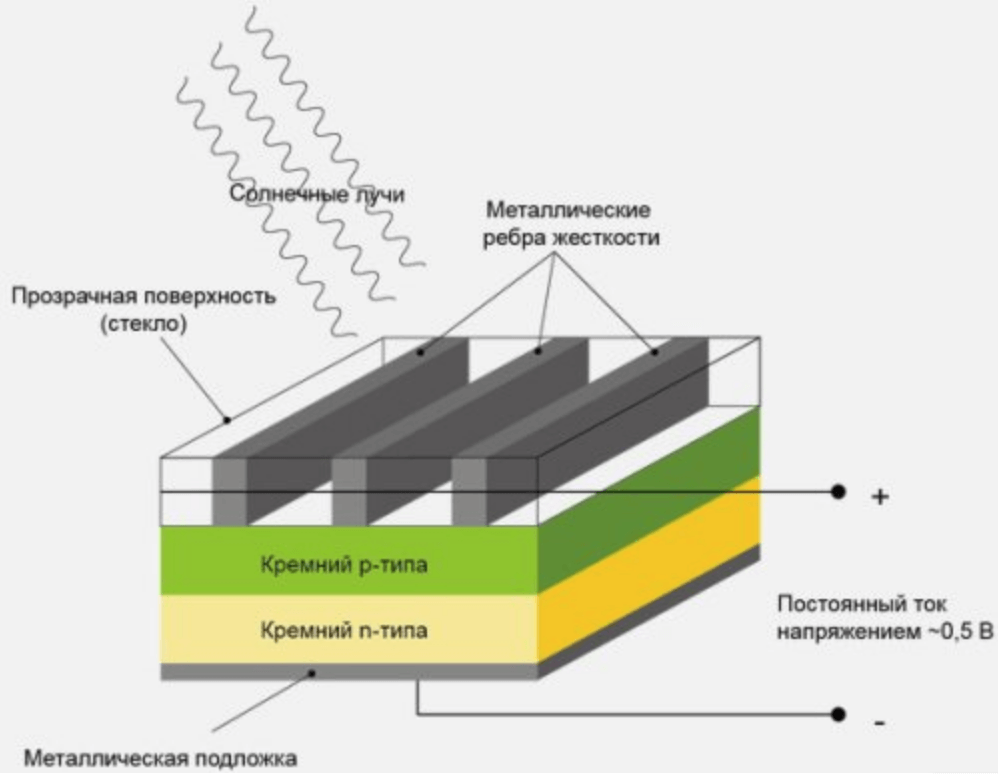

Принцип работы солнечной батареи

В результате перетечки зарядов на границе p- и n- слоев, в n-слое образуется зона нескомпенсированного положительного заряда, а в p-слое – отрицательного заряда, т.е. известный всем из школьного курса физики p-n-переход. Разность потенциалов, возникающая на переходе контактная разность потенциалов (потенциальный барьер) препятствует прохождению электронов с p-слоя, но беспрепятственно пропускает неосновные носители в направлении противоположном, что позволяет получить фото-ЭДС при попадании на ФЭП солнечного света.

При облучении солнечным светом, поглощенные фотоны начинают генерировать неравновесные электронно-дырочные пары. Генерируемые же вблизи перехода электроны, из p-слоя переходят в n-область.

Аналогичным образом попадают в p-слой избыточные дырки и слоя n (рисунок а). Получается, что в p-слое накапливается положительный заряд, а в n- слое – отрицательный, вызывая напряжение во внешней цепи (рисунок б). У источника тока есть два полюса: положительный — p-слой и отрицательный — n-слой.

Это основной принцип работы солнечный элементов. Электроны, таким образом, будто бегают по кругу, т.е. выходят из p-слоя и возвращаются в n-слой, проходя нагрузку (аккумулятор).

Фотоэлектрический отток в однопереходном элементе обеспечивают лишь те электроны, которые обладают энергией выше, чем ширина некой запрещенной зоны. Те же, которые обладают меньшей энергией, в этом процессе не участвуют. Это ограничение снять позволяют структуры многослойные, состоящие из более чем один СЭ, у которых ширина запрещенной зоны различная. Их называют каскадными, многопереходными или тандемными. Фотоэлектрическое преобразование у них выше за счет того, что работают такие СЭ с более широким солнечным спектром. В них фотоэлементы располагаются по мере уменьшения ширины запрещенной зоны. Солнечные лучи вначале попадают на фотоэлемент с самой широкой зоной, при этом происходит поглощение фотонов с наибольшей энергией.

Затем, фотоны, пропущенные верхним слоем, попадают на следующий элемент и т.д. В области каскадных элементов основным направлением исследования является использование в качестве одного компонента или нескольких арсенида галлия. У таких элементов эффективность преобразования составляет 35%. Элементы соединяют в батарею, поскольку изготовить отдельный элемент большого размера (следовательно, и мощности) не позволяют технические возможности.

Солнечные элементы способны работать длительное время. Они себя зарекомендовали как стабильный и надежный источник энергии, пройдя испытания в космосе, где главной опасностью для них является метеорная пыль и радиация, которые приводят к эрозии кремниевых элементов. Но, поскольку, на Земле эти факторы не оказывают на них столь негативного действия, можно предположить, что срок службы элементов будет еще более продолжительным.

Солнечные батареи уже находятся на службе человека, являясь источником питания для различных устройств, начиная от мобильных телефонов и заканчивая электромобилями.

И это уже вторая попытка человека обуздать безграничную солнечную энергию, заставив работать ее себе во благо. Первой попыткой было создание солнечных коллекторов, электричество в которых вырабатывалось за счет нагрева сконцентрированными лучами солнца воды до температуры кипения.

Термальная солнечная электростанция в Испании (город Севилья)

Преимущество солнечных батарей в том, что они непосредственно производят электричество, теряя энергии намного меньше, чем солнечные многоступенчатые коллекторы, в которых процесс ее получения связан с концентраций лучей Солнца, нагревом воды, выделением пара, вращающего паровую турбину и только после этого выработке генератором электричества. Основные параметры солнечных батарей – в первую очередь, мощность

Затем важно, каким запасом энергии они обладают

Зависит этот параметр от емкости аккумуляторов и их числа. Третьим параметром является пиковая мощность потребления, означающая количество одновременно возможных подключений приборов. Еще одним важным параметров является номинальное напряжение, от которого зависит выбор дополнительного оборудования: инвертора, солнечной панели, контроллера, аккумулятора.

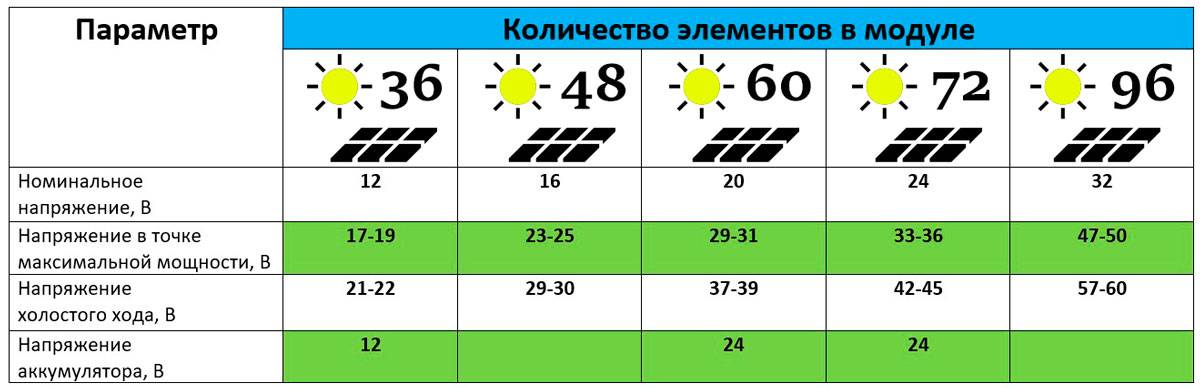

Количество элементов и напряжение

Количество элементов в солнечной панели должно быть:

для 12V – не менее 36шт

для 24V – 72шт или 60шт (PERC модули)

Одна “клетка” панели под нагрузкой вырабатывает в среднем 0,45-0,5В.

Ошибка №3
При этом общее напряжение вовсе не равняется 12В или 24В как некоторые думают, оно гораздо больше.

Объясняется это необходимостью компенсировать потери. Во-первых, из-за нагрева.

Ошибка №4
Чем жарче летний денек, тем больше энергии выработают панели.

На самом деле солнечные панели обожают свет, но при этом люто ненавидят жару. На черной крыше в середине июля панели могут нагреваться до +85 градусов.

Ячейки в этом случае уже не будут вырабатывать свои 0,45-0,5В. Потери напряжения могут доходить до 30%.

Наглядный график зависимости:

А вот результаты коротенького эксперимента. Температура панели и ее напряжение до охлаждения и спустя всего пару минут после. Солнце то же самое, просто панельку сверху полили холодной водичкой.

Солнечная панель до охлаждения

Солнечная панель после охлаждения

Не все знают, что технические характеристики, указанные на шильдике, рассчитаны на идеальную температуру в 25С. При отклонении на каждый градус потери изменяются примерно на 0,5%.

Поэтому точку максимальной мощности для солнечной панели 12V рассчитывают при напряжении 18В, а не 12В.

Прибавьте сюда потери в проводах и сопутствующем оборудовании.

Что касается напряжения холостого хода (это когда панель вообще ни к чему не подключена), то его величина превышает 20В (для 12V) и 30В (для 24V) соответственно. Зимой еще больше!

Из-за того, что инверторы очень не любят повышенного напряжения, его подключение напрямую без АКБ и нагрузки является самой частой причиной выхода из строя девайса.

Ошибка №5
Поэтому никогда не отсоединяйте аккумуляторы и не убирайте провода, оставляя панельку подключенной к инвертору без нагрузки.

Особенности установки

Есть ряд советов для владельцев частных домов, собирающихся использовать солнечные станции:

• Батареи лучше установить на южной части крыши или фасада либо на участке, который ориентирован на юг.
• Угол наклона выбирается в соответствии с широтой конкретного региона.
• Избегайте близости объектов, которые создают тень для солнечных панелей.
• Поверхность батарей нуждается в регулярной очистке от запыления и грязи.

Самые хорошие станции оснащаются системами отслеживания нахождения солнца. Очевидно, что солнечное излучение играет здесь главную роль, и не каждый регион имеет пригодные для этого условия

Важно учесть инсоляцию – сколько света доходит до земной поверхности на местности, где расположен «солнечный» дом

Предыдущая
Альтернативные источникиЭффективная солнечная батарея своими руками
Следующая
Альтернативные источникиКак правильно осуществить установку солнечных батарей

Спасибо, помогло!Не помогло

КПД солнечной энергии: хватит ли зарядить телефон

На самом деле у солнечных батарей КПД довольно низкий, и пока это непреодолимый барьер, несмотря на все усилия разработчиков. Солнечная панель площадью в 1 кв. метр производит всего 120 Вт энергии в самый солнечный день – этого достаточно только для зарядки смартфона.

А теперь составьте список всех электроприборов, которые вы рассчитываете использовать в своём доме, и сложите их потребляемую мощность. После расчёта останется только представить себе, есть ли у вас достаточная площадь для установки требуемого количества панелей.

ФОТО: eco-kotly.ruБуквально – хватит ли площади крыши, чтобы обеспечить питанием хотя бы холодильник и телевизор?

Солнечные батареи

Слыша слова «солнечная энергетика» мы в первую очередь думаем именно о батареях, которые преобразуют свет в электричество. И делают это специальные фотоэлектрические преобразователи. Они выпускаются промышленностью из разных полупроводников. Чаще всего для бытового использования мы применяем кремниевые фотоэлементы. Они имеют самую низкую цену и показывают достаточно приличную производительность: 20-25%.

Солнечные батареи для частного дома в некоторых странах — обычное явление

Напрямую использовать солнечные батареи для отопления можно лишь в том случае, если котел или другой отопительный прибор на электричестве вы подключите к этому источнику тока. Также солнечные панели в совокупности с электро-аккумуляторами можно интегрировать в систему снабжения дома электричеством и таким образом уменьшать приходящие ежемесячно счета за использованную электроэнергию. В принципе, вполне реально полностью обеспечить потребности семьи от этих установок. Просто средств и площадей потребуется много. В среднем с квадратного метра панели можно получить 120-150Вт. Вот и считайте, сколько квадратов кровли или придомовой территории должно быть занято такими панелями.

Как выполнятся монтаж

Выбирают место, где будут фиксироваться панели. Оценивают факторы:

• тень: следует найти наиболее ярко освещаемый на протяжении всего дня участок;
• ориентация по сторонам света: если объект расположен на севере, модуль располагают лицевой панелью к югу и, наоборот;
• угол наклона: он должен соответствовать широте, в которой находится объект (в зависимости от положения относительно экватора осуществляется коррекция 12°).

Монтаж солнечных панелей

Крепить панели можно на крыше дома или при помощи специальных ферм. В первом случае достаточно зафиксировать профили. К ним уже крепят модули при помощи болтового соединения. Когда же солнечные батареи монтируются на специальных конструкциях (фермах), этапы работ будут отличаться:

1. Выполняется сборка профилей, уголков.
2. Подготавливают болты нужного размера, инструмент.
3. Фиксируют панели так, чтобы не было люфта между ними и опорной конструкцией.

Подключение электроники предполагает необходимость присоединения батареи посредством проводов. Соединяют контроллер, инвертор согласно схеме. На последнем этапе вся конструкция подключается к потребителю (обслуживаемому объекту).

Коэффициент полезного действия

Этим параметром обозначают эффективность процесса фотоэлектрического преобразования. КПД кремниевых (Si) пластин составляет 18-25%. Лучшие показатели обеспечивают многослойные панели (GaInP, Ge, GaAs) — до 32%.

Пиковая нагрузка и среднесуточное потребление

Выбирают компоненты оборудования после оценки максимального потребления. Этот параметр зависит от вида нагрузки. Индуктивный характер сопротивления электромотора, например, увеличивает пусковой ток. Оптимизируют режим эксплуатации ограничением мощности. Исключают одновременное подключение к автономному источнику питания электрических плит и кондиционеров, другой техники с большим потреблением энергии. Чтобы вычислить емкость АКБ, рассматривают 24-часовой рабочий цикл оборудования.

Способы монтажа бытовых гелиоустановок

В установке солнечных батарей нет ничего сложного. Самое главное — грамотно разместить модули

При монтаже важно придерживаться определенного угла наклона, который должен соответствовать географической широте местности. В процессе установки нужно также соблюдать азимут

Для северо-восточных он составляет 180 градусов.

Зимой КПД электростанции с солнечными батареями может упасть до минимальных значений, поскольку обильные снегопады будут препятствовать попаданию лучей солнца на наружную поверхность фотоэлектрических элементов

Поэтому при монтаже важно учесть, что на крыше потребуется свободное место для очистки конструкции от налипшего снега и грязи. Впрочем, этих хлопот можно избежать, если зафиксировать солнечные панели на поверхности южной стены под углом 60–80 градусов

На практике для коттеджей применяют разные варианты расположения фотоэлектрических модулей:

1. кровля — дополнительно потребуется установка надежной опорной конструкции из металлопрофилей или направляющих рельс;
2. стены — в данном случае на фасад здания монтируется рамная система для удержания фотопанелей «на весу»;
3. приусадебная территория — альтернативный вариант расположения батарей, когда кровля дома сильно затенена или не рассчитана на дополнительную нагрузку.

Свободное размещение имеет множество преимуществ, но требует наличия достаточного пространства на приусадебном участке. Чтобы автоматизировать процесс наклона и движения фотоэлектрических панелей по ходу солнца, дополнительно рекомендуется использовать специальные шарнирные конструкции с электроприводом.

Окупаемость и срок эксплуатации

Применение солнечных батарей позволит сэкономить на освещении и отоплении, независимо от времени года. Самые большие показатели энгергоэффективности гелиосистемы демонстрируют в южных широтах, где количество солнечных дней преобладает. Это и неудивительно, так как обязательным условием высокопродуктивной работы электростанции является стабильное поступление инфракрасного излучения и видимого света на поверхность фотоэлектрических элементов.

По статистике, солнечные батареи для частного дома мощностью 4–5 кВт при постоянном использовании окупают себя за 8–10 лет, после чего работают впрок. При этом срок эксплуатации составляет в среднем 20-25 лет, а вот аккумуляторные батареи придется менять через каждые 5-6 лет. Многим такие сроки окупаемости покажутся большими, но в действительности оно того стоит, учитывая, что в скором времени ископаемых ресурсов на планете практически не останется, а стоимость одного киловатта электроэнергии возрастет в разы.

Принцип работы солнечной батареи

Как работает солнечная батарея, во многом зависит от ее устройства. Первоначально фотоэлементы изготавливались из кремния. Они и сейчас очень популярны, но поскольку процесс очистки кремния достаточно трудоемок и затратен, разрабатываются модели с альтернативными фотоэлементами из соединений кадмия, меди, галлия и индия, но они менее производительны.

КПД солнечных батарей с развитием технологий вырос. На сегодняшний день это показатель возрос от одного процента, который регистрировался в начале столетия, до более двадцати процентов. Это позволяет в наши дни использовать панели не только для обеспечения бытовых нужд, но и производственных.

Технические характеристики

Устройство солнечной батареи довольно простое, и состоит из нескольких компонентов:

Непосредственно фотоэлементы / солнечная панель;

Инвертор, преобразовывающий постоянный ток в переменный;

Контроллер уровня заряда аккумулятора.

Аккумуляторы для солнечных батарей купить следует с учетом необходимых функций. Они накапливают и отдают электроэнергию. Запасание и расход происходит в течение всего дня, а ночью накопленный заряд только расходуется. Таким образом, происходит постоянное и непрерывное снабжение энергией.

Чрезмерная зарядка и разрядка батареи укорачивает ее эксплуатационный срок. Контроллер заряда солнечной батареи автоматически приостанавливают накопление энергии в аккумуляторе, когда он достиг максимальных параметров, и отключают нагрузку устройства при сильной разрядке.

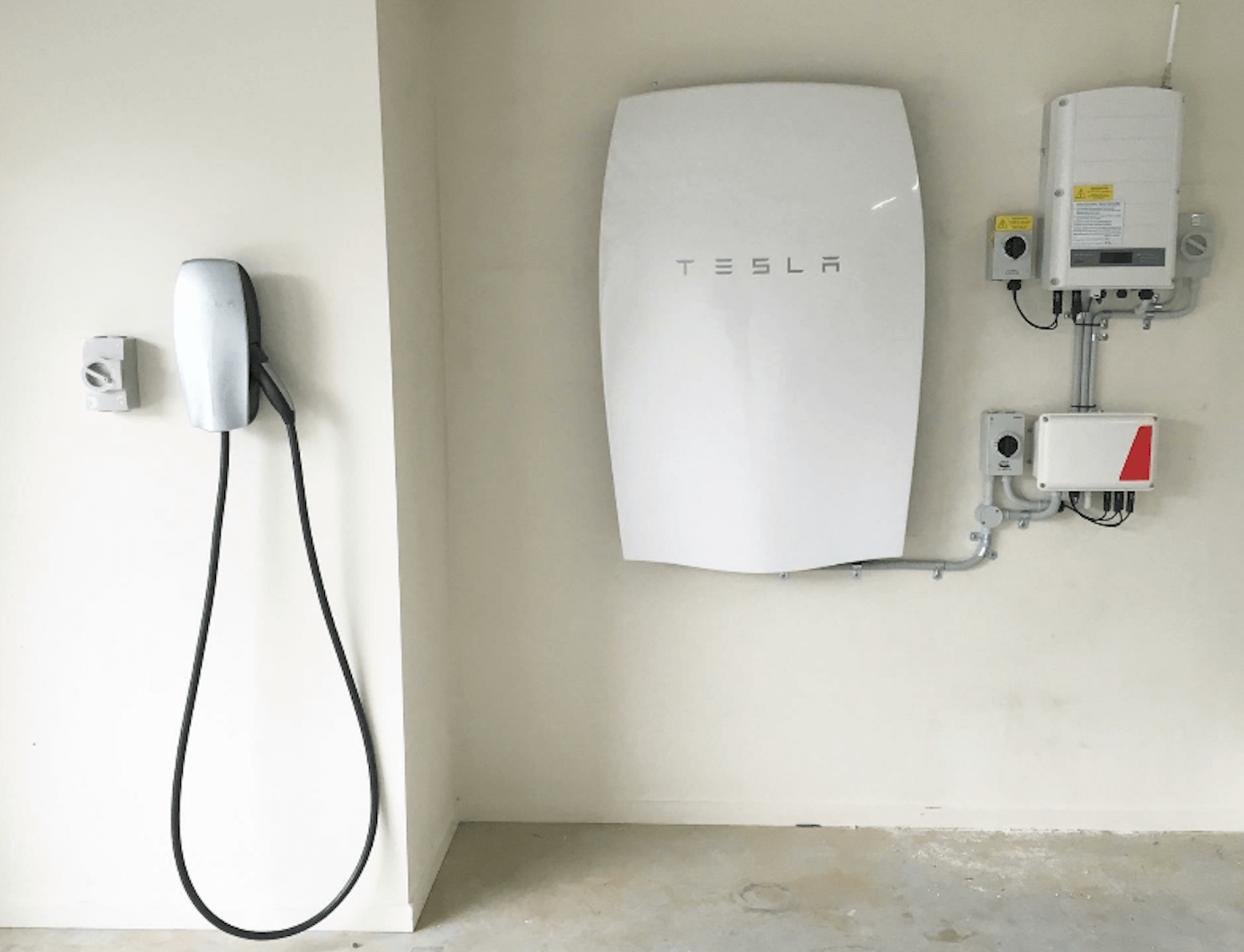

(Tesla Powerwall — аккумулятор для солнечных панелей на 7 КВт — и домашняя зарядка для электромобилей)

Сетевой инвертор для солнечных батарей является самым важным элементом конструкции. Он преобразовывает полученную от солнечных лучей энергию в переменный ток различной мощности. Являясь синхронным преобразователем, он совмещает выходное напряжение электрического тока по частоте и фазе со стационарной сетью.

Фотоэлементы могут соединяться как последовательно, так и параллельно. Последний вариант увеличивает параметры мощности, напряжения и тока и позволяет устройству работать, даже если один элемент потеряет функциональность. Комбинированные модели изготовлены с использованием обеих схем. Эксплуатационный срок пластин около 25 лет.

Подводя итог

При покупке солнечных батарей, российские жители хотят уменьшить затраты на электроэнергию. Коммунальные платежи за электричество самые большие, это касается частных домов и коттеджей. Это будет эффективно только при установке автономной сетевой (подключенной к общей сети электроснабжения). Средний срок окупаемости одной электростанции для дачи 7-8 лет, срок напрямую зависит от тарифа на электроэнергию и географической широты.

Отдельно отметим, что отопительные системы можно сделать своими руками. Однако лучше попросить помощи у друзей, так как оборудование тяжелое и самому переносить его с места на место сложно. Вот, несколько полезных примеров:

Создание солнечного системы, обеспечивающей горячее водоснабжение, электроснабжение и отопление жилого дома.
