Размеры газовых колонок и цены
Габаритные размеры газовых водонагревателей небольшие — они соизмеримы с небольшим навесным кухонным шкафчиком. Высота в среднем — 550-650 мм, ширина 300-400 мм, глубина 200-300 мм. Но при желании можно найти модели широкие и плоские, или наоборот, узкие и глубокие. Какая газовая колонка лучше по этому параметру сказать можно только привязываясь к месту установки, так что и тут однозначного ответа нет.
Цвета могут быть разные
Цены на газовые колонки варьируются в широких пределах. Простые модели с пьезорозжигом и оцинкованной горелкой стоят от 110$. Оборудование с электрическим розжигом и кучей сервисных функций — до 450$. Так что разгуляться есть где.
| Название | Страна-производитель | Мощность | Производительность | Макс темп-ра воды | Мин давление воды | Камера сгорания | Горелка | Телообменник | Розжиг | Размеры (В*Ш*Г) | Цена |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Neva 4511 (Нева) | Россия | 21 кВт | 11 л/ммин | 90°C | 0,3 бар | закрытая | электронный/батарейки | 565*290*220 мм | 175$ | ||
| Electrolux GWH 265 ERN NanoPlus | Швеция/Китай | 20 кВт | 10 л/мин | открытая | медный | электронный/батарейки | 665*390*245 мм | 110$ | |||
| Bosch W 10 KB | Германия/Португалия | 17,4 кВт | 10 л/мин | 0,15 бар | открытая | нержавеющая сталь | медный | электронный/батарейки | 638*341*242 мм | 145$ | |
| Bosch WR 10 – 2P (GWH 10-2 CO P) | Германия/Португалия | 17,4 кВт | 10 л/мин | 60°C | 0,1 бар | открытая | нержавеющая сталь | пьезо | 638*341*242 мм | 167$ | |
| WERT 10EG RED GLASS | Россия/Китай | 20 кВт | 10 л/мин | 0,2 бар | открытая | медный сплав | электронный/батарейки | 550*330*188 мм | 92$ | ||
| Ariston FAST EVO 11 B | Италия/Китай | 19 к/Вт | 11 л/мин | 65°C | открытая | медный | электронный/батарейки | 640*370*240 мм | 164$ | ||
| Vaillant MAG OE 11-0/0XZ C | Германия | 19,2 кВт | 11 л/мин | 55°C | открытая | пьезо | 177$ | ||||
| Bosch WR 13 – 2P (GWH 13-2 CO P) | Германия/Венгрия | 22,6 кВт | 13 л/мин | 60°C | 0,1 атм | открытая | нержавеющая сталь | медный | пьезо | 720*385*242 мм | 210$ |
| Neva Lux 6014 | Россия | 28 кВт | 14 л/мин | 0,1 бар | открытая | электронный | 650*350*240 мм | 210$ | |||
| Ariston FAST 14 CF E G20 | Италия/Китай | 24,3 кВт | 13-14 л/мин | 60°C | 0,2 бар | открытая | медный | пьезо | 580*374*223 мм | 115$ |
Недостатки
Какие минусы и проблемы есть у данной защиты от протечек Xiaomi?
Во-первых, напряжение питания 220В. Наличие такого напряжения на водозапорном кране не всегда безопасно.
Именно поэтому оно должно подаваться на него только кратковременно в момент перекрытия вентиля. Профессиональные системы известных фирм, рассчитаны как правило на низкое напряжение 12V.
Благодаря этому, помимо безопасности можно легко обеспечить и резервирование защиты. Ведь если у вас произойдет крупный потоп и он каким-то образом затронет проводку в ванной, то УЗО в эл.щите моментально отключит напряжение, а значит обесточит и саму защиту.
Для этого в низковольтных системах есть аварийное питание от АКБ или встроенных батареек. У Xiaomi такой возможности нет.
Также не забывайте про всякого рода ошибки:
ошибка роутера (отсутствие WiFi, сбой и т.п.)
ошибка шлюза
потеря связи с облачным сервером
Немного защититься от этого позволяет локально настроенный сценарий.
Ошибка №6 А еще в сценариях не забудьте прописать принудительное закрытие и открытие вентиля хотя бы один раз в месяц.
Если этого не делать, через какое-то время большинство кранов закисает и их уже проблематично закрыть от автоматики.
Конечно, подобная система не панацея и она никак не поможет, если вас будут заливать соседи сверху. Единственный положительный момент – вы об этом узнаете сразу же по уведомлению на телефон, и вполне возможно успеете предотвратить более худшие последствия.
Тем не менее, никто не будет спорить, что иметь подобную защиту от протечек лучше, чем не иметь ее вовсе.
https://youtube.com/watch?v=Sz3DbT3HHWE%3F
Источник – Alex Kvazis
Виды систем
Система Neptun Aquacontrol инновационная, с возможностью установки в гостиницах, многоквартирных домах:
- Имеет устройство нового поколения с возможностью беспроводного подключения.
- Имеет расширенный функционал.
- Работает с охранными системами и системой “Умный дом”.
- Может быть установлено в системах теплоснабжения.
- Оснащен универсальной системой контроля протекания.
Для использования всех полезных свойств оборудования, разработаны модификации систем Neptun Aquacontrol. Все они обладают похожей схемой действия. Различия только в используемом контроллере, в используемых кранов и датчиков, которые можно подсоединить к системе, и в возможности беспроводного соединения (беспроводные датчики только в ProW+). Можно различить следующие модификации:
- Neptun Base;
- Neptun Mini;
- Neptun ProW+ (ProW).
Совет! Рекомендуем обратить внимание на систему защиты от протечек Гидролок. Ее можно назвать прямым конкурентом Neptun. Гидролок предлагает похожую схему, по вполне привлекательным ценам

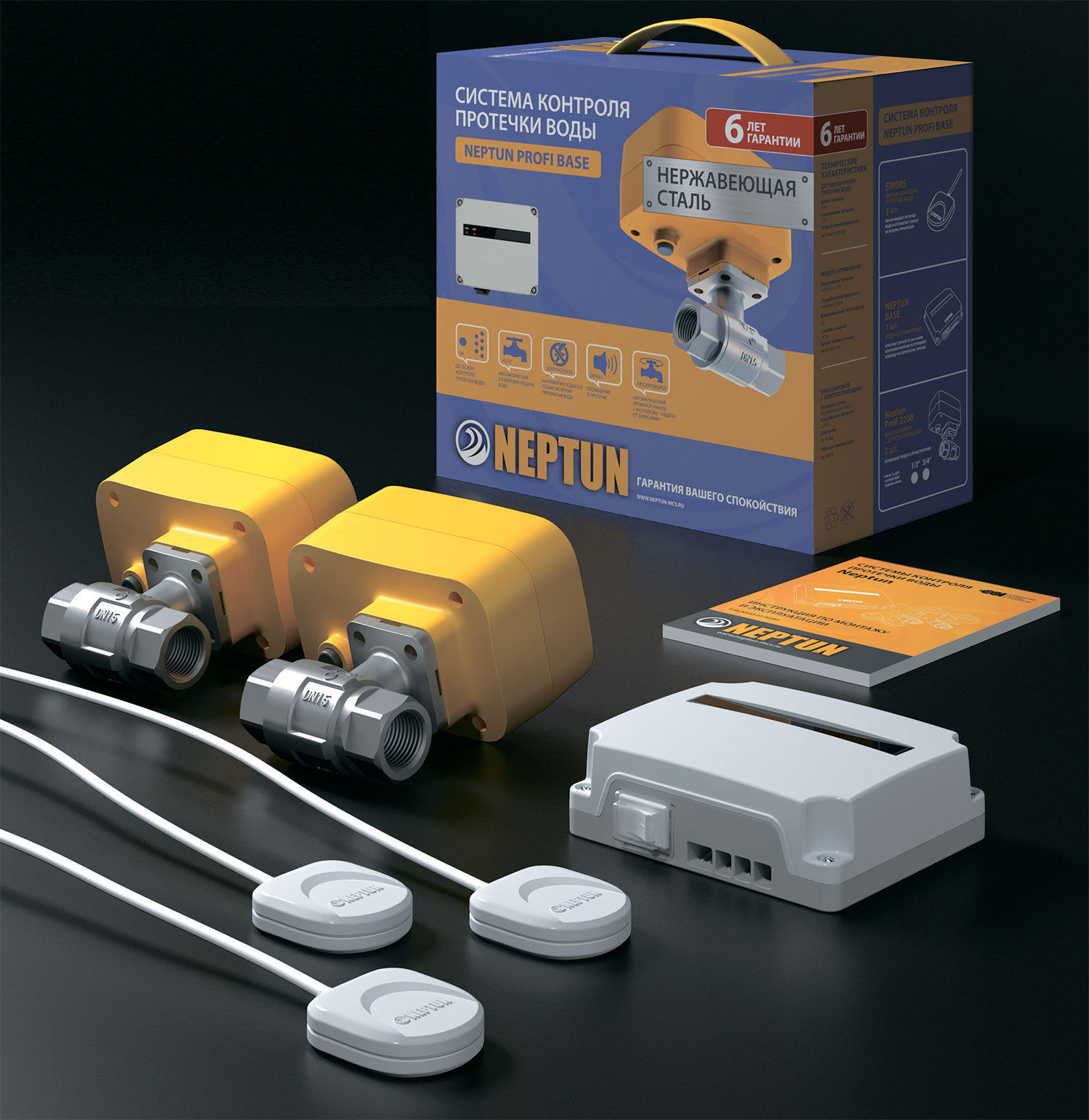

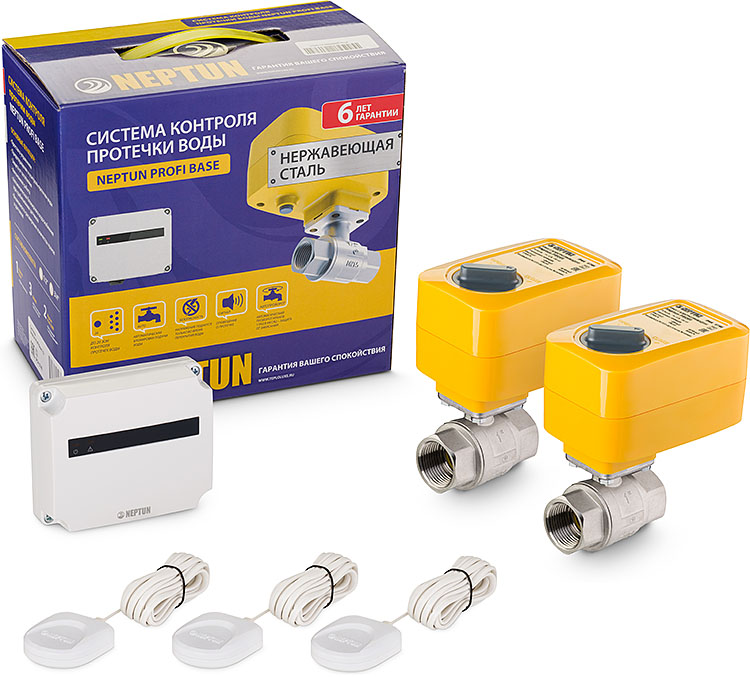

Neptun Base
Составные компоненты Neptune Base:
- модуль управления Neptun Base;
- краны шариковые с электроприводом Neptun Bugatti Pro;
- датчики контроля протечек воды SW.
Модуль управления Neptun Base имеет такие функции:
- Исключает зависание кранов. В целях профилактики, раз в месяц осуществляется автоматический проворот подключенных шаровых кранов с электроприводом.
- Отключение напряжения в режиме простоя. Питание отключается с шаровых кранов с электроприводом по истечению 60 секунд после срабатывания. Это значит, что напряжение на кранах есть только во время их перекрытия.
Технические характеристики | |
Напряжение | ~220В, 50 Гц |
Максимальный ток нагрузки | 5А |
Потребляемая мощность | Не более 1,5 Вт |
Время срабатывания | Не более 2 с |
Время непрерывной работы | Не ограничено |
Степень защиты оболочки | IP54 |
Габариты | 115x105x40 мм |
Масса | Не более 250 г |
Датчики SW005 | 20 штук максимум |
Краны Bugatti Pro | 6 штук максимум |
Цена на базовую комплектацию в пределах 14500 рублей для крана под труду диаметром ½ дюйма. Комплектация с кранами для трубы ¾ дюйма стоит 16700 рублей. В комплект входят: 1 модуль управления, 3 датчика и 2 крана. Соответствено, если нужно больше датчиков или кранов, цена на комплект выше.
Neptun Mini
Составные компоненты Neptune Mini:
- модуль управления – контроллер СКПВ220В -мини2N;
- краны шариковые с электроприводом Neptun Bugatti Pro;
- датчики контроля протечек воды SW.
Функции мини модели аналогичны базовой. Как можно заметить, разница в модуле управления (контроллере) характеристики которого уступают базовой модели.
Технические характеристики | |
Напряжение | ~220В, 50 Гц |
Максимальный ток нагрузки | 0,5 А |
Потребляемая мощность | Не более 2 Вт |
Время срабатывания | Не более 2 С |
Время непрерывной работы | Не ограничено |
Степень защиты оболочки | IP20 |
Габариты | 80x80x60 мм |
Масса | Не более 200 г |
Датчики SW005 | 5 штук максимум |
Краны Bugatti Pro | 2 шт. максимум |
Цены на систему варьируются в пределах 9350-10450 рублей (зависят от выбранного под размер трубы крана. ½ дюйма и ¾ дюйма соответствуют цене). Компектующее: 1 контроллер, 2 датчика и 1 кран.
Neptun ProW и ProW+
Составные компоненты Neptune Prow+:
- модуль управления – Neptune Prow;
- краны Neptun Bugatti Pro 12В;
- радиодатчики контроля протечки воды RSW+ (ProW+);
- датчики SW005 (ProW).
Отличия ProW от ProW+ в используемых датчиках. Это могут быть как проводные датчики SW серии, так и беспроводные RSW серии соответственно. Подробно о системе можно прочитать в этой инструкции по эксплуатации.
Технические характеристики | |
Напряжение сети переменного тока | 100-240 В, 50/60 Гц |
Напряжение внешнего источника питания постоянного тока | 12 В, мин 1А, макс. 3А |
Максимальный ток нагрузки (переменный) | 0,85А |
Максимальный ток нагрузки (постоянный) | 3А |
Потребляемая мощность | Не более 0,5 Вт |
Диапазон частот | 433 МГц |
Время срабатывания | Не более 5 с |
Время непрерывной работы | Не ограничено |
Степень защиты оболочки | IP54 |
Габариты | 165x120x45 мм |
Масса | Не более 500 г |
Датчики SW-серии при одновременной работе двух кранов с электроприводом | 200 штук максимум |
Датчики SW-серии без кранов | До 375 штук |
Датчики RSW+ | 32 шт. |
Подключаемые радиореле | 5 штук максимум |
Краны с электроприводом, что будут работать от внешнего блока питания | 4 штуки максимум |
Краны Bugatti Pro | 6 штук максимум |
Период работы при отключении питания | До 14 дней в штатном режиме |
Цена на профессиональную комплектацию ProW зависит от количества нужных устройств а также от размера крана. Под трубы размером ½ дюйма, цена за комплект равна 18600 рублей, а под трубы ¾ дюйма – 20800 рублей. В комплект входит модуль управления, 3 датчика и 2 крана.
Как работают системы защиты от протечек?
Такое оборудование имеет определенное название: это СППВ — система предотвращения протечек воды. Такой комплект можно без преувеличения назвать самым эффективным способом борьбы с всенародным «стихийным бедствием» — потопом, случающимся неожиданно. Постоянная проверка состояния труб и сантехнических приборов еще не гарантия того, что протечка обнаружится вовремя, однако СППВ поможет уберечь мебель, напольные покрытия, даст шанс предотвратить «разборки» с соседями, а значит, сохранит нервы и деньги.
На российском рынке есть довольно большой выбор таких систем. Одни являются достаточно простыми конструкциями, поэтому имеют приемлемую цену, другие, напротив, технологичнее, потому обходятся дороже. В обоих случаях принцип работы одинаков: если на датчик попадает влага, то защитная система в течение 2-10 (или более) секунд успевает заблокировать подачу воды, поэтому «вселенского» затопления хозяевам удается избежать.
Элементы устройства
Помимо датчиков (круглых, прямоугольных), сигнализирующих о ЧП, большинство систем защиты имеет еще несколько основных элементов. К ним относятся:
- контроллер (блок или модуль управления), получающий и обрабатывающий информацию от датчика;
- краны, оснащенные сервоприводом (электроприводом), они быстро перекрывают подачу воды;
- сигнальное устройство, которое оповещает жильцов дома или квартиры о ЧС.
В некоторых системах присутствует модуль GSM, он передает сигнал «тревоги» на мобильный телефон.
Чтобы датчик сработал, он должен намокнуть, однако нескольких капель воды для этого недостаточно. Поверхность прибора обязана полностью покрыться влагой. После того как это произойдет, контакт его замкнется, а радиосигнал начнет передаваться контроллеру.
Последнее устройство выполняет сразу две функции: включает электропривод и одновременно начинает оповещать о возникшей протечке. Снова открывает краны блок управления только тогда, когда от датчиков поступает сигнал о том, что они стали сухими, а значит, авария успешно устранена.
Устройства могут быть проводными или беспроводными. В первом случае датчики соединяются непосредственно с контроллером, поэтому прибор может «видеть» их. Беспроводные удобнее в монтаже, однако работоспособность такой защитной системы придется регулярно проверять.
Места установки защитных систем
Все элементы фиксируют на «своих» местах. Датчики располагают там, где в случае потопа может появиться вода: под ванной, раковиной, под стиральной машиной и/или на полу за унитазом, под потенциально опасными соединениями. Блок управления помещают на стену. Если выбрана проводная конструкция, то расстояние между ним и датчиками ограничивает длина проводов.
Краны-отсекатели ставят после счетчиков. Большинство систем может работать как от сети, так и от батарейки 12 В, есть только беспроводные модели. Плюс последнего варианта — безопасное использование в «законно-мокрых» помещениях, универсального — возможность перехода на автономную работу при отсутствии электричества.
Контроллеры
Контроль протечки воды Нептун реализуется на основе модулей управления с разными функциональными возможностями:
СКПВ мини 2N. Самое простое управляющее устройство, которое на основании сигнала датчика перекрывает кран и включает звуковую сигнализацию. К нему можно подключить не более 5 датчиков и 2 кранов. Работает только от 220 В, не имеет резервного питания. Устанавливается в обычный стандартный подрозетник. Если вам нужен недорогой контроллер — этот работает стабильно. Недостаток — нет резервного питания. Функции и технические характеристики контролеров Neptun
СКПВ 220 В DIN и СКПВ 12В DIN. Отличается способом установки — на ДИН-рейку и большим числом подключаемого оборудования: до 8 кранов и до 6 датчиков. Выпускается в двух модификациях — с питанием от 220 В и от 12 В. По функционалу аналогичен СКПВ мини 2N: только закрыть краны по сигналу от датчика. Если вы решили установить контроллер система антизатопления в электрошкафу, этот вариант будет удобен.
NEPTUN BASE. По функционалу не отличается от описанных выше вариантов. Разница в том, что монтируется на стену и позволяет управлять 6 кранами и 20 проводными датчикам. Может быть подключен к другим системам: умный дом, сигнализация, системы диспетчеризации. Добавлена функция проверки работоспособности кранов — 1 раз в месяц они проворачиваются.
NEPTUN PRO W. Добавлено резервное питание — от 4 литиевых батареек. На резервном источнике контроль протечки воды Нептун может работать до 1 года. Позволяет управлять 4 кранами, принимать сигналы от 375 проводных датчиков. Их можно разделить на 4 зоны. При появлении сигнала протечки от датчика, зона идентифицируется на панели (загорается светодиод). Кроме проверки состояния кранов 1 раз в месяц, отображает их состояние
Обратите внимание: реализована возможность подключения внешнего источника питания (как вариант — АКБ). NEPTUN PRO W+
Отличается от предыдущего тем, что позволяет обслуживать еще и 31 беспроводной датчик
NEPTUN PRO W+. Отличается от предыдущего тем, что позволяет обслуживать еще и 31 беспроводной датчик
Но работать от батареек может не более 3-х суток.
Последние версии — PRO и PRO+ — могут работать от 220 В или 12 В, имеют индикацию низкого заряда резервного источника питания. При подключении внешнего резервного источника (АКБ) могут управлять 6 кранами. Тип монтажа — накладной.

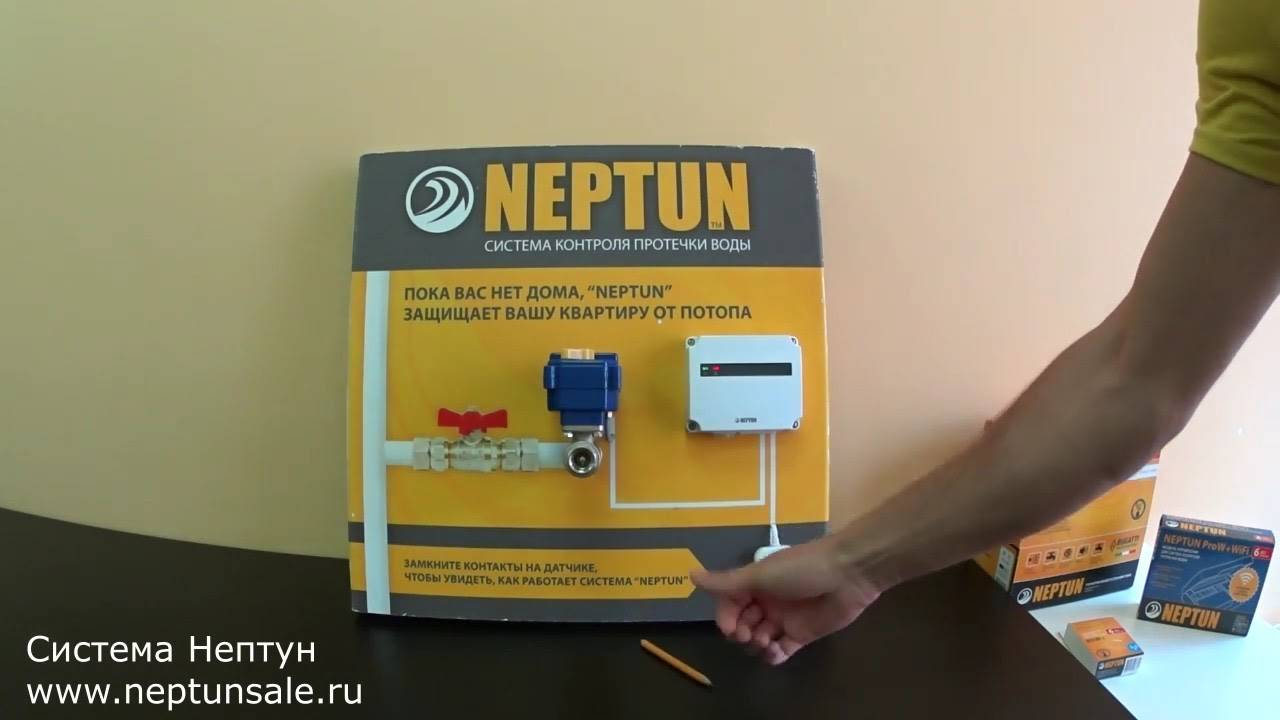

Один из вариантов подключения устройств
Три контроллера имеют дополнительный «сухой контакт». Через него можно организовать подключение внешнего устройства, например, внешней сигнализации.
Особенности выбора
Дополнения
- Защитная система от протечек «Аквасторож» имеет движение воды в одном направлении. Изменение движения, приведет к значительному снижению ресурса.
- Ионистры и батарейки не могут поддерживать работу более одного электрокрана.
- Систему Нептун невозможно установить без электросети.
- Gidrolock не обладает функцией ручного управления.
Сколько датчиков перекрытия потребуется
Зависит от сложности водопроводной системы и количества подключенных бытовых приборов:
- Нептун может подключить 20
- Аквасторож 60
- Gidrolock до 200 проводных датчиков
Необходимость функционирования в автономном режиме
И срок работы в этом режиме.
Защита от протечек Gidrolock работает до 24-х лет, конкурировать с ней не способна ни одна система.
https://youtube.com/watch?v=m5Wyp_s3RQc
Надежность системы
Материал изготовления. Защита датчиков. Чувствительность датчиков.
Лучшим материалом является латунь горячекованная Bugatti.
Если датчики особо чувствительные, то хорошо когда установлена защита, иначе он может срабатывать от каждой капли, попавшей на него.
Прочие критерии
- Полнопроходные краны или нет.
- Сколько циклов открытие/закрытие. В защитной системе Нептун имеет запас в 100 000 открытий/закрытий, Автосторож всего 10 000, Gidrolock более 250 000
- Диапазон температурного режима. Чем он выше, тем надежнее система защиты.
- Подключение внешних устройств. И дальность их действия. Защита от протечек Нептун не предусматривает эту функцию Аквасторож 8 беспроводных датчиков, для подключения нужна Радиобаза Gidrolock до 100 беспроводных датчиков, потребуется антенна Gidrolock
- Защита от закисания. Раз в месяц кран автоматически закрывается и открывается, что позволяет напору воды смыть нежелательный осадок. Обычно устанавливается во всех системах защиты.
- Есть ли заземление. Мало приятного если при протечке ударит током. В системе Аквасторож оно отсутствует.
- Гарантийный срок службы.
Если оценивать эти три системы по 5-и бальной шкале, на основании отзывов потребителей:
- Аквасторож – 3 балла
- Нептун – 4 балла
- Gidrolock – 5 баллов.
Как работает
Желонка используется при бурении рыхлых, осадочных и сыпучих прод (галечник, песок, гравий и т.п.). Также ее применяют при очистке скважин от ила или песчаных пробок, для увеличения дебета. В любом случае принцип один: снаряд сбрасывается в скважину. Под воздействием силы удара клапан открывается, внутрь попадает какое-то количество грунта. Обычно его немного. Потому ее приподнимают немного вверх, и снова сбрасывают. Так повторяют до тех пор, пока вся внутренность трубы не заполнится.
Полную желонку достают, переворачивают вверх дном и высыпают грунт. Вот тут и пригодится отверстие в боку: через него чистить легче и можно дотянуться рукой до клапана.
Резко сбрасывая желонку в скважину, в нее набирают грунт. Клапан мешает ему высыпаться обратно
Эта технология называется ударно-канатной (понятно, почему). И бурение, и чистка требуют многократного повторения этой операции. Только для очистки скважины может понадобится несколько дней работы — от двух-трех до семи-восьми, а для пробивки и того больше.
Работа тяжелая: если для чистки скважины достаточно отрезка трубы длинной в один метр, то для бурения ударно-канатным методом желонка бывает 2-4 метров. Причем чем тяжелее получается снаряд, тем лучше: более эффективно рыхлится и добывается грунт, быстрее бурится скважина.
Чтобы сделать работу немного легче, ставят треногу, канат пропускают через систему блоков. Такая установка даже без наличия привода делает работу намного легче.
Тренога для желонки
Иногда самодельная желонка получается недостаточно тяжелой: сила удара получается незначительной и работа идет медленно. В этом случае требуется утяжеление. Есть несколько способов утяжеления:
- Залить верхнюю часть трубы бетоном.
- Перед желонкой прикрепить груз (как на фото выше). Только учите, что соединение должно быть прочным, но подвижным.
- Изготовляя желонку своими руками, использовать толстостенную трубу. Если найдете с толщиной стенки в 1 см, никакие другие способы утяжеления нужны не будут: снаряд будет тяжелый.
https://youtube.com/watch?v=p-hVdwfiapU
Лучшие вибрационные насосные станции
В основе рабочего механизма таких моделей лежит специальная мембрана. Под воздействием электромагнитных колебаний она деформируется и пропускает воду под разным давлением. Вибрационные насосные станции отличает высокая производительность и низкое энергопотребление.
DAB E.sybox Mini 3 (800 Вт)
5
★★★★★оценка редакции
100% покупателей рекомендуют этот товар
Особенностями модели являются удобство управления и высокая производительность. Низкий уровень шума и отсутствие вибрации при большой нагрузке способствуют комфортному использованию агрегата в жилых домах. Насос может быть установлен в любом положении относительно пола или закреплен на стене.
Широкий ЖК-экран способен поворачиваться под углом до 90°, русифицированное меню облегчает настройку основных рабочих параметров. Комплекс использует ряд встроенных систем защиты, в том числе от сухого хода, перегрева, перепадов напряжения, короткого замыкания и блокировки насосного вала.
Достоинства:
- простота установки;
- удобство использования;
- производительность 4.8 м³/ч;
- напор до 50 метров;
- долговечность.
Недостатки:
высокая цена.
DAB E.sybox Mini 3 является оптимальным вариантом для использования в быту. Поддержание постоянного давления и высокая производительность комплекса способствуют эффективной работе по водоснабжению большого числа потребителей.
Metabo HWW 4000/25 G
4.9
★★★★★оценка редакции
95% покупателей рекомендуют этот товар
Корпус насоса выполнен из чугуна, котел — из стали. Благодаря крепежным отверстиям агрегат можно надежно зафиксировать на поверхности, что исключает вибрацию при высокой нагрузке. Устройство оснащено заливным отверстием, позволяющим самостоятельно восполнять уровень воды в резервуаре.
Высота подъема составляет 46 метров, мощность двигателя — 1100 Вт. Манометрический выключатель, защита от перегрузок и перегрева, система торцевых уплотнительных колец способствуют повышению срока службы агрегата в любых условиях.
Достоинства:
- простота обслуживания;
- долговечность;
- производительность до 4000 л/ч;
- мощный двигатель;
- отверстие для залива воды.
Недостатки:
короткий кабель.
Metabo HWW может использоваться для ирригации участков, подачи чистой воды или перекачивания грунтовой. Ручка для переноски и объемный резервуар облегчают решение различных хозяйственных задач.
ЗУБР НАС-Т5-1100-С
4.8
★★★★★оценка редакции
90% покупателей рекомендуют этот товар
Модель обладает резервуаром объемом 24 литра, способствующим увеличению интервала между включением и выключением устройства и смягчающим гидроудар при включении насоса. Двигатель мощностью 1100 Вт имеет защиту от перегрузки и перегрева и отличается высокой производительностью.
Пропускная способность агрегата составляет 4,2 кубометра в час, максимальный напор — 45 метров. Фильтр для защиты от загрязнений и обратный клапан гарантируют поступление чистой воды и препятствуют ее возврату к насосу.
Достоинства:
- прочный корпус;
- долговечность;
- мощный двигатель;
- высокая производительность;
- обратный клапан.
Недостатки:
короткий сетевой кабель.
ЗУБР НАС-Т5-1100-С устойчива к высоким нагрузкам и внешнему воздействию. Станцию стоит приобрести для обеспечения работы и поддержания давления в системе водоснабжения частного дома.
Акваробот М 5-10 (В)
4.8
★★★★★оценка редакции
89% покупателей рекомендуют этот товар
К основным особенностям модели следует отнести компактность и удобство установки. Объем гидроаккумулятора составляет 5 литров, пропускная способность — 1,6 куб. м/час. Комплекс используется для перекачивания чистой воды, содержание в ней примесей и твердых частиц не должно превышать 100 г/м³.
Благодаря мощности двигателя 245 Вт и эргономичной конструкции агрегата достигается повышенный показатель напора — до 75 метров. Это позволяет обеспечить стабильное водоснабжение домов, находящихся на большом удалении от скважины или колодца.
Достоинства:
- компактность;
- высокая производительность;
- удобство обслуживания;
- простота установки;
- низкая цена.
Недостатки:
малая глубина всасывания.
Акваробот М подойдет для обеспечения водой жилых домов небольшой площади. Надежное решение по доступной цене, особенно если скважина или колодец находятся далеко от потребителей.
Схема установки счетчика воды
Неважно, через фирму вы будете устанавливать счетчик или своими руками, вам необходимо знать как должна выглядеть правильная схема — контролировать процесс очень желательно
Где и как ставить: выбор места для водяного счетчика
Ставят счетчики сразу после стояка на прямом участке до первого ответвления на сантехнические приборы. Есть счетчики воды установка которых возможна только в горизонтальном положении, есть модели с возможностью вертикальной установки. Только надо иметь в виду, что в горизонтальном положении точность прибора выше, чем в вертикальном и не факт, что считать он будет меньше. Так что очень желательно найти способ поставить его «лежа».
Установка счетчиков воды желательна в горизонтальном направлении
Что и зачем должно быть в схеме
Стандартная схема установки водомера выглядит так:
- на патрубок, идущий от стояка накручивается шаровый кран,
- ставится фильтр грубой очистки,
- счетчик;
далее разводка.
Теперь подробнее о том, для чего необходим каждый элемент.
Шаровый запорный кран нужен для отключения воды в случае необходимости — починить смеситель, почистить фильтр, поменять счетчик и т.д. Потому его наличие обязательно. Ставить его надо так, чтобы удобно было поворачивать вентиль.
Фильтр грубой очистки улавливает наиболее крупные частички, которые есть в водопроводе. Его надо ставить так, чтобы отвод был направлен вниз. В противном случае он будет быстро забиваться.
Все эти элементы чаще всего имеют внутреннюю резьбу. Чтобы их можно было между собой соединять, используют соединительные элементы, которые часто называют «сгоны». Они имеют с двух сторон наружную резьбу и небольшой участок ровной трубы (в некоторых вариантах вообще только несколько миллиметров). с их помощью все и соединяется между собой.
Необязательные элементы схемы
Часто после счетчика ставят обратный клапан. Он требуется чтобы при отсутствии разбора вода не шла в обратную сторону. Также это исключает увеличение показания при наличии нестабильного давления.
Отсекает он и еще две неприятные ситуации: и не дает холодной воде перетекать в из одного трубопровода в другой. Это случается, если у кого-то на стояке установлен гигиенический душ (на унитазе или биде), душевая кабина с дешевыми смесителями. В них обратные клапана не предусмотрены и такое перетекание возможно.
Схема с обратным клапаном
Если давление холодной воды выше, чем горячей, то холодная вода снижает температуру ГВС, а при обратной ситуации из крана холодной воды может идти горячая. Потому установка обратного клапана и на холодную и на горячую воду крайне желательна, но не обязательна.
Схема установки водяного счетчика с запорными кранами с двух сторон
Иногда после обратного клапана рекомендуют ставить еще один запорный вентиль. Он нужен чтобы при снятии счетчика или при прочистке того же фильтра вода из труб в квартире не сливалась на пол. В принципе, можно подставить емкость, но это не всегда возможно. Воды же в трубах обычной квартиры около 6 литров, с пола собирать — не самое приятное занятие. Но данный элемент обвязки ставится или нет по желанию хозяина.
Схема с редуктором давления
Есть еще одно устройство, которое может быть установлено — редуктор давления. Он стабилизирует давление в системе, продлевая срок «жизни» всей бытовой техники и кранов/смесителей. Ставится после фильтра грубой очистки. Не самая дешевая штуковина, но очень полезная.
