Экономная система отопления загородного дома на основе твердотопливного котла, от «А» до «Я»

Закрытый тип с принудительной циркуляцией

Несложная схема с циркуляционным насосом, который перемещает теплоноситель по системе. Уклон как таковой уже не требуется соблюдать. Насос, а также термодатчик (контролирует работу насоса) устанавливаются на обратке (между расширительным баком и котлом), подключаются к электросети.

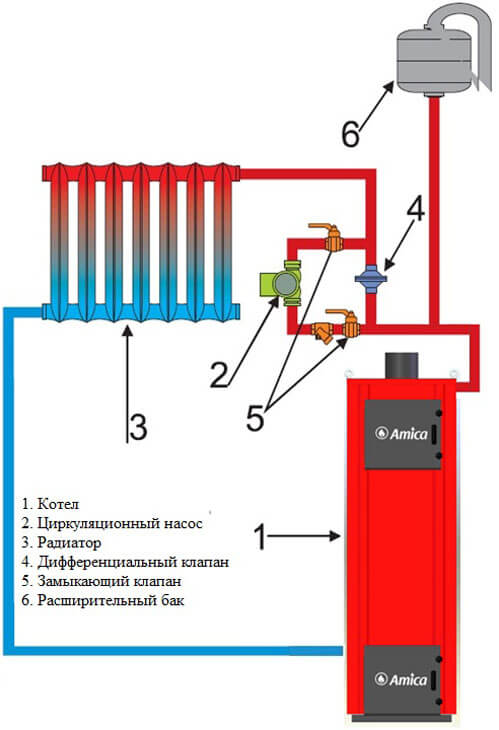

Схема отопления закрытого типа с принудительной циркуляцией

Данная обвязка отличается большей производительностью из-за использования устройства терморегулировочного. Может использоваться там, где подача электроэнергии стабильна. Иначе при отключении электричества остановится система отопления.

Преимущества и недостатки буферной емкости

Буферная емкость для котла

К основным преимуществам системы отопления с тепловым аккумулятором относятся:

• максимально возможное увеличение КПД твердотопливного котла и всей системы при одновременной экономии энергоресурсов;
• обеспечение защиты котла и другого оборудования от перегрева;
• удобство пользования котлом, позволяющее осуществлять его загрузку в любое время;
• автоматизация работы котла за счет применения датчиков температуры;
• возможность подключения к ТА нескольких различных источников тепла (например, двух котлов различных типов), обеспечивая их объединение в один контур отопительной системы;
• обеспечение стабильной температуры во всех комнатах дома;
• возможность обеспечения дома ГВС без использования дополнительных водонагревающих устройств.

К недостаткам аккумуляторов тепла для системы отопления можно отнести:

• повышенную инерционность системы (с момента розжига котла до выхода системы на рабочий режим проходит гораздо больше времени);
• необходимость установки ТА вблизи отопительного котла, для чего в доме требуется отдельное помещение необходимой площади;
• большие габариты и вес, обуславливающие сложность его транспортировки и монтажа;
• достаточно высокую стоимость промышленно выпускаемых ТА (в некоторых случаях его цена, в зависимости от параметров, может превышать стоимость самого котла).

Интересное решение: теплоаккумулятор в интерьере дома.

В интерьере

Использование теплового аккумулятора экономически выгодно не только для твердотопливных котлов, но и для электрических или газовых систем обогрева.

В случае с электрокотлом. ТА включается на полную мощность ночью, когда тарифы на электроэнергию значительно ниже. Днем, когда котел отключен, обогрев помещений осуществляется за счет тепла, накопленного за ночь.

Для газовых котлов экономия достигается за счет попеременного использования самого котла и ТА. При этом газовая горелка включается гораздо реже, что обеспечивает меньший расход газа .

Нежелательна установка теплонакопителя в отопительных системах, где требуется быстрый и или кратковременный нагрев помещения, так как этому будет мешать повышенная инерционность системы.

3 comments

Вместо указанных в статье теплоаккумуляторов успешно можно использовать накопительные водонагреватели емкостью от 200 л, включенных параллельно. Теплоаккумуляторы подключаются к отопительному котлу после штатного нагрева дома и (или) угрозы перегрева котла. Это намного дешевле, чем предлагаемые варианты. К тому же ТЭНы водонагревателей могут быть использованы в перерыве работы котла, например, ночью. Это выгодно при многотарифном счетчике. Единственно, при использовании в качестве теплоносителя этилен или пропилен -гликоль из водонагревателей надо удалить магниевый стержень, установленный для смягчения воды. У меня такая система работает четыре года, позволяя даже зимой топить твердотопливный котел раз в сутки. При сильных морозах (от -27) дважды в сутки. Теплоаккумулятором служат три накопительных водонагревателя емкостью каждый 200 л. Каждый водонагреватель обошелся мне в 9700.

Схемы для простых одноконтурных систем отопления

Первой рассмотрим возможный вариант схемы обвязки твердотопливного котла отопления, которую можно использовать для систем с гравитационной (естественной) циркуляцией теплоносителя (воды или незамерзающей жидкости).

В таких системах для обвязки котла на твердом топливе, как и для разводки магистралей, обычно, используются металлические трубы (чаще – стальные). Их диаметр, как правило, соответствует диаметру выходящего и входящего патрубков котла (40-50 мм).

Наилучшим вариантом будет тот, когда внутренний диаметр выходящей (подающей) и обратной трубы обвязки будет равен диаметру выхода (входа) твердотопливного котла.

Кроме того, в таких схемах обвязки необходимо стараться использовать минимальное количество запорной арматуры и других элементов (например фильтров), которые могут создавать дополнительное гидравлическое сопротивление и ухудшать условия для гравитационной циркуляции жидкости.

Такие системы, чаще всего, являются открытыми, то есть, в них используется расширительный бак в виде негерметичной емкости, который размещается максимально высоко (под потолком или даже на чердаке).

Он обеспечивает избыточное давление жидкости в системе, а кроме того, служит для отвода воздуха из системы. Поэтому, как правило, его устанавливают в наивысшей точке магистрали.

Рис. 1 Обвязка твердотопливного котла отопления в системе с естественной циркуляцией (схема): 1 — котел; 2 — дымовая труба; 3 — подающая труба (40-50 мм); 4 — обратная труба; 5 — труба 1/2″(13 мм); 6 — расширительный бак.

Вторым вариантом обвязки твердотопливного котла, которая является уже более сложной, является схема для систем с комбинированной (естественная+принудительная) циркуляцией (рис.2).

Она уже предполагает использование циркуляционного насоса и специального устройства (байпаса) для его монтажа параллельно магистрали, предназначенной для естественной циркуляции жидкости.

Кроме того здесь используются и другие элементы обвязки (запорная арматура, фильтр, воздушный клапан), которые, в зависимости от их назначения, позволяют переключать режимы циркуляции, очищать теплоноситель от механических частиц или удалять воздух из системы.

При этом, циркуляционный насос может быть установлен, как на обратной, так и на подающей трубе, как на вертикальном, так на горизонтальном её участке. Все зависит от удобства его монтажа и доступа для обслуживания при дальнейшей эксплуатации.

Фильтр механической очистки, в такой схеме, включается обязательно, для обеспечения длительного срока службы циркуляционного насоса. Воздушный же фильтр, включается, если насос располагается на горизонтальном участке и в его конструкции не предусмотрена функция стравливания воздуха.

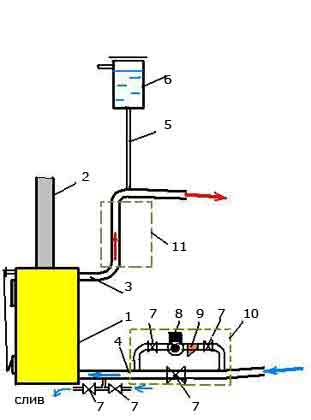

Рис.2: 1 — котел; 2 — дымоход; 3 — труба с нагретой водой; 4 — «обратка»; 6 — расширительный бак; 7 — кран; 8 — насос; 9 — сетчатый фильтр; 10,11 — варианты мест установки насоса.

В закрытых системах водяного отопления используется герметичный мембранный расширительный бак. Его, чаще всего, располагают на обратной трубе. Он обеспечивает необходимое избыточное давление (как правило, в пределах 1,5 атм. или 0,15 МПа), а также наличие определенного запаса жидкости (в зависимости от его объема).

Кроме этого, в такой системе обязательно должен присутствовать так называемый блок безопасности, включающий манометр, предохранительный и воздушный клапан, который, как правило, располагают на подающей магистрали.

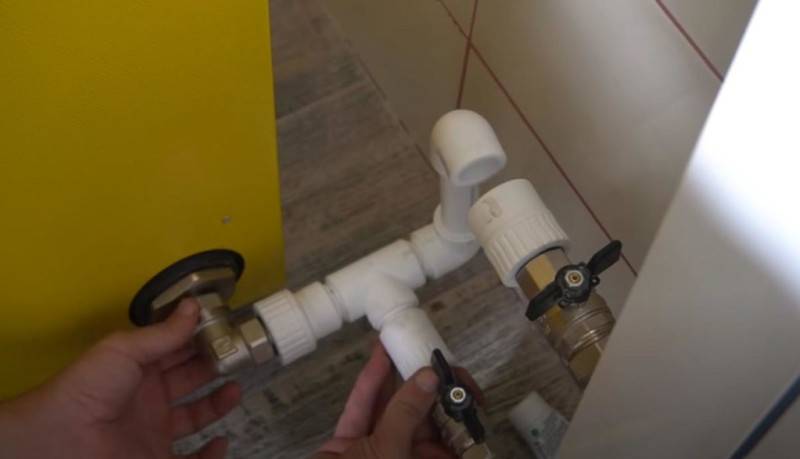

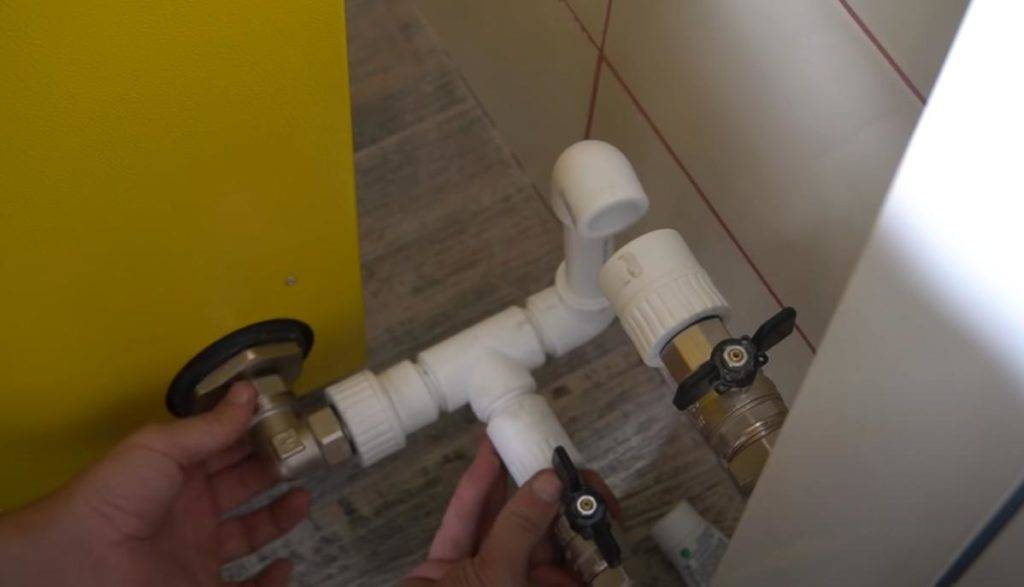

При использовании для разводки полипропиленовых труб

В настоящее время, довольно популярной становится использование в разводке систем отопления полипропиленовых труб и фитингов. Обвязка твердотопливного котла полипропиленом имеет свои особенности, связанная со сложностью быстрого регулирования температуры теплоносителя.

Поэтому, для предотвращения разрушения пластиковых труб и соединений от повышенной температуры теплоносителя, при обвязке твердотопливного котла полипропиленом, необходимо все же, чтобы подающая труба на расстоянии не менее 1,5 м от котла или до первого разветвления была бы металлической с дальнейшим переходом на полипропилен.

Обратную магистраль, температура жидкости в которой намного ниже, можно монтировать полностью пластиковой. Кроме этого, при использовании пластиковых труб, необходимо использовать схемы, позволяющие в случае необходимости, осуществлять смешивание горячей воды с более холодной.

О самой выгодной системе отопления дома

Теперь осталось выяснить, какая система отопления частного дома является самой экономичной. В этой номинации у нас с приличным отрывом побеждают водяные теплые полы. И вот почему:

• Теплые полы минимум на 30%  экономичней, чем радиаторы (при соблюдении особых условий регулировки температуры и монтажа котла для низкотемпературных систем);
• Теплые полы греют снизу вверх, в то время как радиаторы греют сначала потолок;
• Теплые полы работают на низкой температуре. Высокий предел – 45 градусов.
• Теплые полы можно отопить чем угодно.

Именно так и говорят во всем интернете. На самом деле все современные системы по экономичности примерно одинаковые

Не важно, что вы смонтируете, важно, как точно вы будете все это регулировать. Чем точнее регулировка системы отопления, тем экономичней она функционирует

На практике 5 см на первом этаже бывает вполне достаточно. Если Вы конечно не живете в регионе с большими холодами.

Как выглядит теплый пол, можете посмотреть в нашем видео:

Второй момент за счет чего можно получить самое экономичное отопление дома – это регулировка температуры.  Поставив комнатные термостаты с сероприводами на коллекторе, модуль подмеса, можно сэкономить до 50% по сравнению с радиаторным отоплением.

Можно сделать регулировку и попроще, да и систему теплого пола в целом.

Закрытая система с естественной циркуляцией

В данной схеме основой является разность плотности горячей и холодной воды, как и в предыдущем варианте. Тут контур имеет достаточно простое строение, благодаря чему, монтаж осуществляется быстро и его стоимость не будет слишком высокой. Если в открытой системе, предохранительный бак остается открытым, то тут он полностью закрыт. А значит, кислород не имеет никакого контакта с теплоносителем, за счет чего снижает риск развития коррозии системы, а это существенно продлит срок службы всех устройств.

В данной схеме есть ряд основных элементов:

• котел;
• расширительный бак;
• мембранный бак;
• группа безопасности.

О последних устройствах стоит сказать более подробно. Такая группа, как видно из названия, обеспечивает безопасную эксплуатацию. В нее входит манометр, который контролирует давление внутри котла, и предохранительный клапан, сбрасывающий давление. Если в системе произойдут какие-либо сбои, то такие устройства не позволят возникнуть побочным эффектам.

КПД системы зависит от теплоизоляции труб для отопления, то есть, чем надежнее они защищены специальными материалами, тем меньше тепла будет рассеиваться. Но стоит знать, что в схеме закрытого типа с естественной циркуляцией нет возможности контролировать температуру теплоносителя на выходе (как и в предыдущем случае). Это приводит к снижению эффективности обогрева. Именно поэтому специалисты рекомендуют проводить дополнительную теплоизоляцию труб, чтобы суметь максимально сохранить тепло.

Взвешивая все за и против, становится понятным, что такая система может быть эффективной в доме, если учесть все нюансы естественной циркуляции воды. А значит, она вполне может подойти для дома, в котором планируется жить круглый год.

Что такое теплоаккумулятор

Но при эксплуатации агрегата на твердом топливе придется столкнуться с проблемой неоднородности получения тепловой энергии. Пока котел работает — дома тепло или даже жарко. Закончилось топливо – в доме становится холодно. Половина полученного тепла уходит в атмосферу, да и подкладывать дрова приходится часто. Поэтому задумались о том, чтобы сохранять избыточное тепло, а потом потихоньку отдавать его в систему отопления.

Эту проблему и решают, когда начинают эксплуатировать твердотопливный котел с теплоаккумулятором.

В странах Европы запрещено применение агрегатов тепловой энергии без буферной емкости, чтобы не было выбросов угарного газа в атмосферу.

Теплоаккумулятор — это емкость, чаще всего круглая цилиндрическая, наполненная водой, в зависимости от предназначения бывает разных модификаций.

В производственный вариант входят:

• основной корпус, который изготавливается из различных сплавов стали или из нержавейки;
• слой изоляции из базальтовой или минеральной ваты или пенополиуретана толщиной не менее 50 мм;
• наружная обшивка изготавливается или из окрашенного тонкого листового металла, или из чехла из полимерного материала;
• в основную емкость врезают патрубки для подвода и отвода теплоносителя;
• в более дорогих моделях внутри устанавливают змеевик для подогрева воды;
• термометр и манометр служат для контроля за температурой и давлением.

Иногда в тепловой аккумулятор встраивают блок электрических тенов с датчиками и подсоединяют солнечные батареи — это создает дополнительный комфорт при его использовании.

Цены на эти варианты высокие, поэтому народные умельцы чаще всего изготавливают буферные емкости своими руками.

Для чего нужен

Спектр применения аккумулятора тепловой энергии очень широк и определяется согласно модификации и применяемого вместе с ним оборудования.

Самое главное его предназначение:

• накопить как можно больше тепла, а потом, когда закончится топливо в основном теплогенераторе, отдать его в систему отопления;
• предотвращать резкие перепады температуры в системе, тем самым не допускать появления конденсата в котле.

Более современные и дорогие позволяют создать больший комфорт и больше возможностей:

• горячее водоснабжение в доме;
• использовать его вместо электрокотла, если установить в него электрические нагреватели.

Принцип работы

Перед первым использованием рекомендуется изучить схему работы котла и емкости.

Система работает так:

1. Затопили котел.
2. Нагретая вода попадает в теплогенератор, как бы заряжает его.
3. Циркуляционный насос, установленный за емкостью, по трубопроводу, вмонтированному в верхнюю ее часть, доставляет теплоноситель к трубам отопления.
4. Возвращаясь, остывшая вода поступает в нижнюю часть теплогенератора.
5. Затем она поступает в котел.
6. Закончилось топливо — потух котел.
7. В работу вступает теплогенератор: при помощи циркуляционного насоса из верхней горячей зоны постепенно разносит сохраненное тепло по трубам и радиаторам.

Второй насос снабжают комнатным датчиком температуры, который при необходимости может отключить его, если температура превысит установленную для него температуру. Тогда котел будет нагревать только теплоаккумулятор. При понижении температуры воздуха в комнатах, включается насос, и вода снова будет нагревать батареи.

Применение аккумулятора тепловой энергии позволяет хозяину домовладения удовлетворить все его запросы.

Недостатки

У связки теплового нагревателя с тепловым накопителем недостатки, конечно, есть, но со временем покупатель поймет, что вложенные средства были потрачены не зря.

Схемы водяного твердотопливного отопления с котлом

Выбор отопительной схемы является первым этапом проектирования теплоснабжения дома

При использовании твердотопливного оборудования особое внимание уделяется установке и схеме подключения твердотопливного котла к системе отопления. Инструкция по монтажу напрямую зависит от типа теплоснабжения, разводки труб. Открытая схема отопления

Открытая схема отопления

Наиболее распространенной схемой отопления является открытая система. Это обусловлено тем, что твердотопливный котел для отопления частного дома может перегреваться. В закрытой системе стабилизацию давления обеспечивают мембранный расширительный бак и группа безопасности. Но если температура и тепловое расширение достигнет критической точки – может произойти порыв труб.

Для открытой системы рекомендуется применять двухтрубную разводку. В такой схеме подключения твердотопливного котла к системе отопления будут обеспечены следующие параметры теплоснабжения:

Равномерное распределение тепловой энергии. Поток теплоносителя будет искусственно разделен для каждого радиатора;

Безопасность функционирования

Это важно при установке самодельного твердотопливного котла отопления;

Возможность расширения площади отопления. Это зависит от мощности оборудования

В схеме монтажа отопления от твёрдотопливного котла следует предусмотреть запас мощности для подключения дополнительных радиаторов и батарей;

Недостатком этой схемы систем отопления на твердотопливных котлах является большой диаметр труб – от 32 до 40 мм. Это влечет за собой увеличение объема теплоносителя и как следствие – большой расход топлива для поддержания требуемого уровня температуры. Поэтому при монтаже отопления с твердотопливным котлом предпочтение отдается закрытой схеме.

Закрытая схема отопления

Разница заключается в создании внутри системы повышенного давления от 1,5 до 4 атм. Современные системы отопления с твердотопливным котлом закрытого типа более стабильно поддерживают работу теплоснабжения, требуют меньших затрат топлива. Для установки подающих магистралей применяются трубы диаметром от 16 до 24 мм. Это влечет за собой уменьшение объема теплоносителя, по сравнению с открытой системой.

Профессиональная установка двухконтурного твердотопливного котла отопления в закрытой системе возможная только при наличии следующих компонентов:

• Мембранный расширительный бак. Необходим для компенсации небольших скачков давления в системе. Монтируется на обратной трубе;
• Группа безопасности – воздухоотводчик, спускной клапан. Первичный блок в отоплении твердотопливным котлом своими руками монтируется на подающей трубе сразу после котла. Также обязательна установка воздухоотводчика в самой высокой точке системы;
• Циркуляционный насос. С его помощью увеличивается скорость движения теплоносителя, стабилизируется тепловое распределение.

В системе теплоснабжения с твердотопливным котлом закрытого типа для контроля работы монтируются датчики давления и температуры. Такой же набор приборов должен быть и в котле. Если же они отсутствуют в комплектации – следует приобрести и установить их.

Дополнительные способы получения экономии

Дополнительную экономию от отопления можно получить, смонтировав регулировочное оборудование:

1. Если у Вас радиаторы, не лишним будут термостатические головки. Устанавливаются они на подаче радиатора вместо обычных вентилей. Выполняют простую функцию – при нужной температуре помещения перекрывают подачу, при остывании помещения, обратно открывают. Регулировка актуальна только для систем отопления с принудительной циркуляцией
2. Если у Вас теплые полы, то не лишним будет установить коллектор с сервоприводами и в каждой комнате поставить по термостату. Сервопривод сопрягается с термостатом и при достижении необходимой температуры в комнате, он перекрывает подачу теплоноситель в контур теплого пола

Два этих лайфхака позволяют достичь дополнительной экономии на отоплении.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Обвязка твердотопливного котла

Любой владелец ТТ котла знает, что во время фазы активного горения выделяется очень много тепла. Со времени приходит опыт — когда и как именно прикрыть заслонку, на какой промежуток времени и т.п. Но стоит немного отвлечься, и вода в системе перегреется и может даже закипеть. Чтобы не допустить подобного явления обвязка котла без автоматики должна содержать несколько устройств, предотвращающих закипание системы. Только в этом случае можно разводку по дому делать полимерными трубами. Иначе, рано или поздно, перегретый теплоноситель размягчит материал, трубы прорвутся со всеми вытекающими последствиями. Потому обвязка твердотопливного котла кроме традиционных элементов — группы безопасности, расширительного бака и циркуляционного насоса — содержит солидное количество дополнительных устройств и обычно требует довольно солидных средств.

Одна из простых схем обвязки твердотопливного котла

Циклический характер работы котлов на твердом топливе приводит не только к закипанию системы, но и к тому, что в доме то очень жарко (когда топливо активно горит), то холодно — когда все прогорело. Для устранения этих явлений есть решение: установить бойлер косвенного нагрева или теплоаккумулятор. И то и другое — емкости с водой, просто выполняют они разные функции и, соответственно, подключаются по-разному.

Обвязка с бойлером косвенного нагрева

Бойлер косвенного нагрева греет воду для ГВС и подключается с одной стороны к системе отопления, а с другой — к гребенке раздачи горячей воды. Таким образом и смягчаются температурные перепады, и греется вода для технических нужд. Неплохое решение.

Схема обвязки твердотопливного котла с бойлером косвенного нагрева

Как работает данная схема? Если температура воды в водонагревателе ниже заданной, то котел подключается к нагреву воды в баке. Система отопления на это время оказывается отключенной и немного остывает. После нагрева воды до необходимой температуры котел снова переключается на работу с контуром отопления. Когда теплая вода расходуется, температура в баке снова падает, снова происходит подключение для подогрева.

Несложно, но при такой схеме все равно возможен перегрев — не всегда расход горячей воды совпадает с фазой активного горения топлива. Вот в этом случае возможен перегрев.

Схема с теплоаккумулятором

Второй способ — установить теплоаккумулятор. Это тоже емкость с водой, но подключена она только к системе отопления. Служит для смягчения температурных перепадов в системе.

Этот способ более надежный, но требует устройства нескольких отдельных контуров. Котел греет воду в теплоаккумуляторе — он подключен ко входам ТА. Это один замкнутый контур. Второй контур идет на отопление — с выхода теплоаккумулятора (в верхней части бака) горячая вода поступает в систему отопления, а остывшая вода с обратного трубопровода поступает в нижнюю часть того же бака. При необходимости, можно подключить еще и систему водяного теплого пола.

Схема обвязки ТТ котла с теплоаккумулятором

При таком построении нет обычного для твердотопливного котла резкого повышения температуры на время активного горения. Все потому что добавляется объем бака, потому перегрева воды практически не бывает. Потом, когда топливо прогорело и в обычной системе дом начинает остывать, в системе с ТА продолжает расходоваться запасенное на фазе нагрева тепло. Таким способом выравнивается температурный фон и увеличивается время между топками.

Такая обвязка котла на твердом топливе более надежна и разводку от ТА можно делать полипропиленовыми трубами, но контур от котла до емкости обязательно делать металлическими трубами. В данном случае можно использовать стальные, но лучше все-таки медные.

Обвязка ТТ котла с клапаном от перегрева

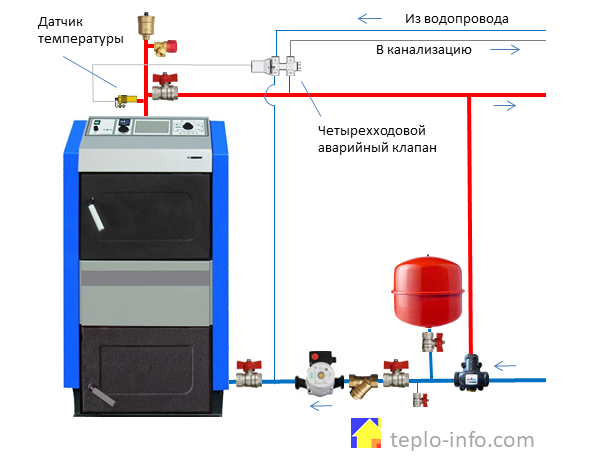

Третий способ сделать защиту от перегрева твердотопливного котла — установить автоматическое устройство защиты от перегрева. Это специальный клапан с датчиком температуры. Принцип работы прост: при превышении определенной температуры (обычно 95-97°C) вентиль открывает впуск холодной воды из водопровода, а излишек перегретой выпустит в канализацию. Так работает, например, REGULUS DBV 1-02, Regulus BVTS 14480.

Газовое отопление

Можно сказать, что на сегодняшний день газовые котлы являются самыми популярными. И это вполне понятно – ведь отапливать дом газом пока что относительно недорого, а благодаря тому, что в продаже есть современные экономичные приборы с высоким КПД, есть возможность вложиться в систему один раз, а потом действительно экономить максимально.

Для отопления загородного дома можно приобрести два типа газовых котлов:

1. АОГВ (автономные котлы газового отопления). Это очень удобные системы. Прежде всего, потому, что они изначально недорогие, как в покупке, так и в монтаже. Кроме того для нормальной и бесперебойной работы таких котлов не требуется электричество.

Однако есть и недостатки – такие системы нельзя назвать экономичными в плане потребления газа. Ведь к таким котлам подсоединяются радиаторы с большим количеством воды в каждой секции, а для ее нагрева требуется немало энергии.

Конечно, можно заменить трубы и радиаторы на более современные, в которых количество воды очень маленькое, но тогда из-за того, что для циркуляции воды придется подключать электронасос, теряется главное качество системы – полная автономность;

1. Котлы газовые настенные. Они бывают турбированные – с принудительной тягой, а также с естественной тягой – вывод продуктов сгорания осуществляет в стандартный дымоход.

Что хорошо в котлах настенного типа – так это высокий уровень КПД и за счет малого количества воды в радиаторах – низкий расход газа. Часто можно видеть, как в приборах такого типа производитель реализует что-то новое в отоплении загородного дома: это и программное управление, и повышенный уровень безопасности, и нагрев помещения в зависимости от существующей температуры – всего просто не перечислить. Безусловно, все это очень удобные моменты.

Однако такие котлы не могу работать без электричества – а это зачастую становится решающим критерием выбора. Ведь во многих загородных поселках перебои с подачей электроэнергии – явление вполне привычное.

Получается, что газовые котлы действительно хороши, но вот стоит ли их применять – зависит только от технических условий и особенностей дома. Да и к тому же есть еще один важный фактор – газовое отопление в загородном доме своими руками нужно узаконить, а кроме того монтаж котла могут производить только специалисты, которые имеют на это соответствующее разрешение.

Рассмотрим следующий тип системы отопления.

Назначение и особенности обвязки

Получение тепловой энергии в твердотопливных котлах осуществляется путем сгорания твердого топлива, однако, это не единственное их отличие от других теплогенераторов, например, с электрическим питанием.

ТТ-котлы обладают двумя основными особенностями:

• повышенной инерционностью, выражающейся в невозможности одномоментно прекратить горение в камере сжигания;
• возникновением в топливном отсеке конденсата, обусловленном поступлением в бак котла холодного теплоносителя.

Обвязка котлов выполняется не только для обеспечения безопасного и рационального режима работы системы, она также:

• следит за наличием требуемого количества теплоносителя;
• распространяет разогретую жидкость по приборам отопления, сохраняет оптимальную температуру;
• контролирует давление в системе, оберегая отопитель и контуры от воздействия критических давлений;
• стравливает воздух, не допуская образования воздушных пробок;
• не допускает засорения трубопровода;
• регулирует продолжительность нагревания;
• посредством насосного оборудования распространяет теплоноситель по контурам с различными настройками.

Обвязка котла служит обеспечением безопасного режима работы системы

Таким образом, каждый элемент обвязки имеет важнейшее значение для работы котла, а при перегрузках контролирующий прибор останавливает циркуляцию.

Как правильно сделать обвязку твердотопливного котла? Основное требование, которому необходимо неукоснительно следовать — это соблюдение максимально допустимой разности температур подачи и обратки в 20°С. Повышение дельты неминуемо приведет к возникновению конденсата.

Не менее важным является и величина допустимых значений давления. Для слежения за допустимыми колебаниями температуры и давления в схему обвязки обязательно включаются необходимые контролирующие приборы, функционирующие в автоматическом режиме.

Наиболее удобным считается принудительный тип циркуляции, предоставляющий для контроля широкие возможности. Такой вариант также прост в монтаже.

Естественная циркуляция позволяет устанавливать средства автоматического контроля, не требующие подключения к электросети.

Недостатками последнего варианта можно назвать:

• затрудненность выдерживания температурного режима в различных частях контура;
• потребность в установке труб большего диаметра, так как для естественной циркуляции характерен безнапорный режим течения теплоносителя;
• необходимость в расположении труб строго под определенным углом к отопительным приборам, благодаря чему обеспечивается перемещение теплоносителя под воздействием гравитационных сил.

Такой способ может быть реализован только в одноконтурных сетях малой протяженности, например в одноэтажном доме. В противном случае часть радиаторов будет получать уже ставший холодным теплоноситель.

Чтобы правильно обвязать твердотопливный котел нужно минимизировать количество запорной арматуры, являющейся для перемещения теплоносителя лишним препятствием. Расширительный бачок необходимо разместить в высшей точке контура.

Расчет теплоаккумулятора

Чтобы правильно рассчитать необходимую емкость теплоаккумулятора лучше всего обратиться к опытному специалисту. Но в то же время есть методики для расчета, по которым можно приблизительно рассчитать емкость буферного устройства, чтобы как-то сориентироваться, какой по мощности приобретать котел, и определиться с расположением теплового накопителя и размерами котельной.

Есть два метода расчета:

• простой, основанный на практике специалистов;
• по формуле.

Исходя из многолетнего приобретенного опыта, специалисты пришли к мнению, что на 1 кВт мощности котла необходимо 25-50 литров объема теплогенератора. Истина находится где-то посередине. Поставить меньшего объема накопитель, котел будет работать с меньшим КПД, если возьмешь большего объема — дома будет холодно, так как теплонагреватель будет только аккумулировать тепло, а в системе будет его не хватать.

По формуле емкость рассчитывается так: Q = mc (T2-T1), где:

• Q — количество накопленного тепла,
• m — объем воды в емкости,
• c — удельная теплоемкость, равная 4200 Дж/(кг·К) ,
• Т2 и Т1 — показатели температур воды на входе и обратке.

Твердотопливный котел. Некоторые особенности

должен оснащаться контуром аварийного охлаждения

Некоторые котлы имеют уже предустановленную систему охлаждения, которые имеют змеевидную форму, и подключающуюся к водопроводу. Также можно приобрести твердотопливный котел, со специальной арматурой, где находятся встроенные теплообменники. Кроме этого, твердотопливный котел имеет смесительный узел, который используется для понижения температуры.

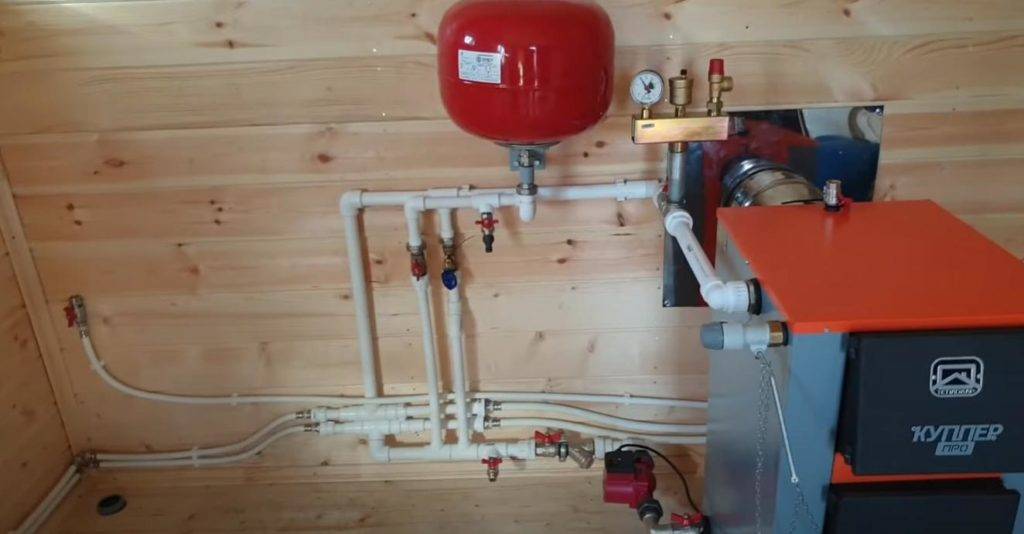

Обвязка твердотопливного котла отопления схема

обеспечит качественное безопасное отопление

На сегодня можно успешно применять несколько разных систем обвязки отопления. Обвязка твердотопливного котла для отопления различаются между собой по сложности монтажа и принципу работы.

Одна из самых простых схем отопления, это использование гравитационного контура. Такая обвязка прекрасно подойдет для отопления небольшого помещения.

В такой системе отопления движение теплоносителя происходит за счет естественных процессов. Такая обвязка имеет довольно эффективную защиту от перегрева во время отключения основного контура при отключении электричества. При подключении есть одна важная особенность. Твердотопливный котел должен находиться немного ниже радиаторов отопления в цепи.

Чтобы не было гидроудара, схема монтажа для правильного отопления предусматривает установку специального расширительного бака. Бак разделен на две полости. В одной части бака находится вода, а в другой части бака находится воздух. Это сделано для того, чтобы избежать повреждения бака и котла, когда в трубах возникнет повышенное давление. Необходимо отметить, что такая схема обвязки отопления очень проста в исполнении.

Твердотопливные котлы схема обвязки с естественной циркуляцией

Для поддержания необходимой температуры, нужно добавлять в обратную линию теплоносителя воду из котла для подачи. Для этого в систему монтируется специальный трехходовой термический вентиль. Такой вентиль выпускается в трех вариантах.

• Для небольшого котла
• Имеет в наличии термоэлемент
• В комплект поставки входит насос.

Вентиль нужно установить на обратной линии . Когда температура начинает расти байпас закрывается на входе и добавление воды прекращается. Необходимо отметить, что работа такой системы требует подключение к электрической сети, поэтому если электроэнергия отключена, необходимо использовать теплоаккумуляторы.

При монтаже необходимо помнить, что рабочая система должна эффективно перемещать теплоноситель по трубам.

Обвязка твердотопливного котла с теплоаккумулятором

Конструкция теплоаккумурятора такая. Он представляет из себя утепленную емкость для воды определенной вместительности, которую можно рассчитать.

При расчете бака для теплоаккумулятора можно следовать такому правилу. Объем бака принимается в соотношении 25 – 30 л воды 1 Вт мощности, исходя из обогрева небольшого помещения.

Схема включения

Схема отопления включает в себя такие основные элементы.

• Циркуляционный насос.
• Трехходовый и обратный клапан.

Сразу вода проходит по трубопроводу от источника тепла через трехходовый клапан на отопительные приборы до тех пор, пока не достигается определенная температура. Например, 60°.

При этой температуре клапан будет добавлять в систему холодную воду. При этом на выходе должна быть температура 60°.

Обратный клапан присоединяется параллельно трехходовому термостату. Он включится при остановке насоса. При этом котел и теплоаккумурятор будут работать напрямую.

Эта схема отопления работает полностью автономно

Некоторые важные особенности

При подключении и монтаже нужно соблюдать некоторые важные правила. Для обеспечения долгой и бесперебойной работы системы, температура на входе должна быть около 40 или 45°, а на выходе из котла температура должна составлять примерно 55°. Если это условие не будет выполнено, на стенках оборудования начнет собираться конденсат, который постепенно будет разрушать металл.

Итак, было рассмотрено, что такое обвязка твердотопливного котла. Перечисленные выше схемы обводки наиболее распространенные, что связано, в первую очередь, с легкостью монтажа и надежностью работы. Правильное подключение определенного узла в монтаже системы, последовательность соединения соединительных труб необходимо делать правильно. Котел должен быть оснащен аварийным контуром, чтобы система могла работать даже во время ремонтных работ системы. Только правильное подключение обеспечит эффективность работы всей отопительной системы, и отопление помещения будет максимально эффективным.

Назначение обвязки

• контролирует уровень теплоносителя;
• поддерживает оптимальную температуру, распределяет тепло по отопительным приборам (что такое терморегулятор для котла отопления);
• следит за давлением в системе, защищает котел и контур от критических давлений;
• удаляет воздух, предотвращает образование пробок;
• предотвращает засорение магистрали;
• регистрирует время нагрева;
• распределяет теплоноситель на необходимое количество контуров с разными настройками.

Т.е. разные элементы обвязки контролируют рабочие параметры котла, поддерживают экономичные значения и предотвращают аварии. В случае перегрузки соответствующий контрольный прибор может отключить насос и остановить циркуляцию.
