Как подключить проходной выключатель (управление светом из двух и более точек)

Использование в быту

Трехпозиционный переключатель EKF Basic Есть множество вариантов применения трехпозиционных переключателей на 220в в промышленности и быту:

• управление светом и трансформаторными подстанциями;
• переключение программ функционирования электросварочного, нагревательного и иного производственного оборудования;
• манипуляции с режимами электрических двигателей;
• дистанционное управление асинхронными электромоторами;
• автоматический ввод резерва;
• коммутация в щитковых устройствах.

Также эти изделия используются для электроснабжения подстанций, например, в заземляющих конструкциях, коммутировании измерительных приборов.

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

1. Клавишные.
2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) – фаза

синий – ноль

желто зеленый – земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”

Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.

Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой

Причем абсолютно не важно как вы их соедините

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

• Фаза с автомата должна приходить на общий проводник первого выключателя
• Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
• Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
• Ноль и земля подаются напрямую без выключателей сразу на лампочки

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Принцип работы перекрестного отсоединителя

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Популярный модельный ряд проходных переключателей

Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.

В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.

Цветовые решения для переключателей из серии Celiane

Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.

В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.

Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.

При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем

Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.

Как подключить проходной выключатель: видео схемы подключения

Поделиться новостью в соцсетях

« Предыдущая запись

Способы подключения

Распределение по сети маршевых выключателей зависит для чего вы будете их использовать. Первая схема самая простая в ней сможет разобраться и новичок, она подходит для установки устройств в уже построенном доме. Вторая схема используется при прокладке электросети с установкой распределительных коробок, её можно применять при замене старой проводки либо в строящемся доме.

Схема монтажа устройства с включением в 2-х точках

Есть 4 возможные положения клавиш в 2-х выключателях — в 1-м  выключатель замкнут, во 2-м разомкнут и наоборот. В примере, на изображении цепь замкнута, и освещение есть. В этой схеме применяются два проходных выключателя с одной клавишей.

Здесь подключение выполнено через распределительную коробку. Каждое устройство соединено с ней трехжильным кабелем.

Схема включения одного светильника из нескольких мест

Включение лампочки в разных точках удобно при перемещении по длинному коридору. К примеру, в 3-х этажном здании, удобно включать свет на лестнице на каждом этаже.

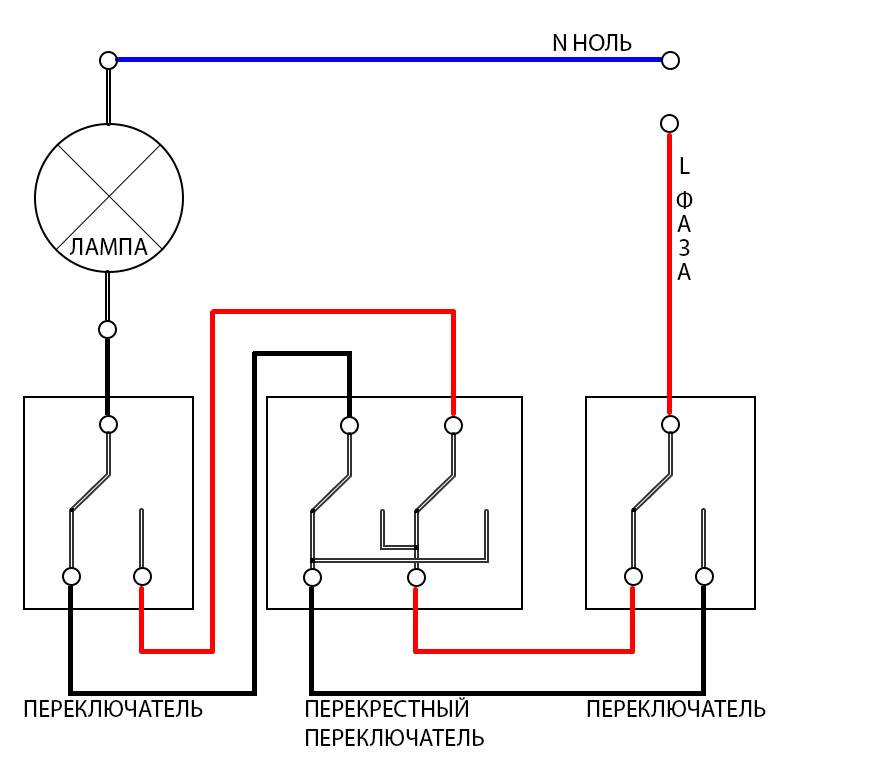

Эту схему монтируют через перекрестный выключатель. Так же как в вышеописанном примере, их соединяют между собой кабелем с 2-мя жилами.

Для подключения двух переключателей к распаечной коробке потребуется кабель с 3-мя жилами, для использования перекрестного — нужно приготовить два  двухжильных кабеля.

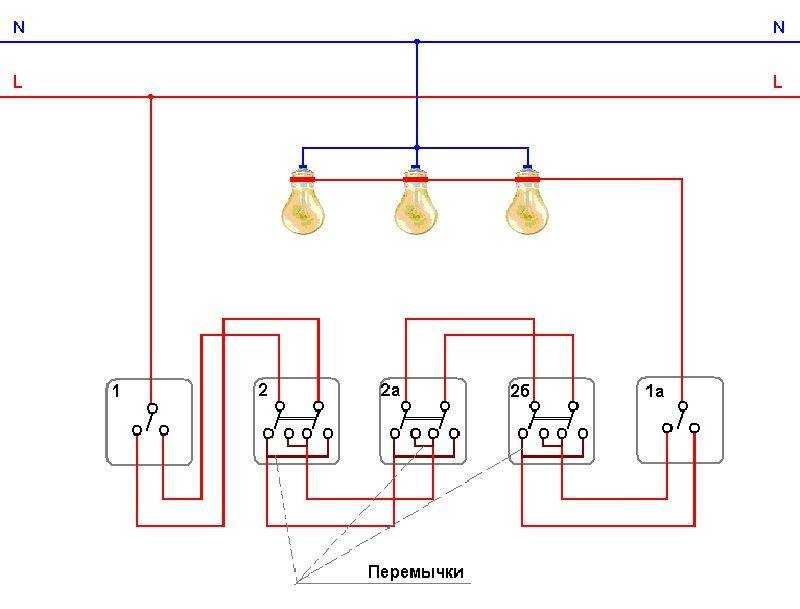

Подобным образом собирают схему включения осветительных приборов из боле чем 4-х мест. Крайние приборы в системе – проходные выключатели, а между ними устанавливают перекрестные устройства.

Схема включения нескольких ламп из разных мест

Иногда нужно включать несколько осветительных устройств из разных мест. Для сборки этой схемы нужно подготовить два 2-х клавишных проходных выключателя. Их подключают 2-мя 2-х жильными проводами.

Можно подключать через распредкоробку, но коробка потребуется большая, в нее нужно уложить 8 соединений. Первый выключатель включают в сеть 2-х и 3-х жильным проводом, а для подключения второго – потребуется два 3-х жильных кабеля.

Эта схема позволяет включать независимо 2 отдельных осветительных устройства. Их удобно устанавливать возле семейной кровати. Два проходных выключателя с 2-мя клавишами, и еще один – у двери ведущей в спальню. Это позволит включать люстру и местное освещение в любом месте.

Точек включения освещения при необходимости можно добавлять много. К примеру, если в доме есть длинный проход ведущий в несколько помещений можно собрать цепь позволяющую включать 2 отдельные лампы из 4-х мест. Вы так же можете по этим примерам собрать собственную схему подключения с использованием разных проходных выключателей.

Включение проходных выключателей в существующую в доме проводку

Иногда бывает, что нужно сделать независимое управление освещением в уже построенном доме и с уложенной электропроводкой. В этом случае выполнение электромонтажных работ усложняются, так как появляется вероятность повреждения старой проводки в стене. Обязательно купите тестер позволяющий найти кабель в стене, и проверить нет ли его в месте, где вы будете работать.

Перед началом работ не забудьте отключить электроэнергию в доме.

При монтаже один переключатель допустимо разместить на месте ранее стоящего обычного выключателя. Для установки 2-го устройства потребуется подготовить место. После этого подгадывают штробу, соединяющую два устройства. В ней укладывают 3-х жильный провод и замазывают его шпаклевкой.

Желательно сфотографировать место прокладки, чтобы впоследствии случайно не повредить кабель.

Одну жилу кабеля с 3 проводами, идущего от 2-го переключателя, присоединяют к кабелю, проложенному от распределительной коробки к 1-му выключателю. Дополнительный провод допустимо расположить в кабель-канале или использовать пустоты, имеющиеся в пластиковом плинтусе, это позволит стену не штробить.

Установку выключателей с 2-мя клавишами на два направления провести сложнее. Еще больше проводов придется добавить при монтаже 3-х выключателей. Но при желании всё это сделать возможно, используя вышеприведенные схемы подключения.

Правила выполнения монтажа в новом доме

В этом случае прокладывают проводку по дому и монтируют переключатели до начала штукатурных работ. При этом нужно учесть несколько моментов:

1. Соединение кабеля нужно производить в распределительных коробках;
2. Укладывают провод не ближе 15 см от поверхности потолка;
3. Коробки для установки выключателей и распредкоробки устанавливают на алебастр. Провод, проложенный поверх стены, укладывают в гофротрубу;
4. Крепить провод нужно дюбель-хомутами подходящего размера.

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

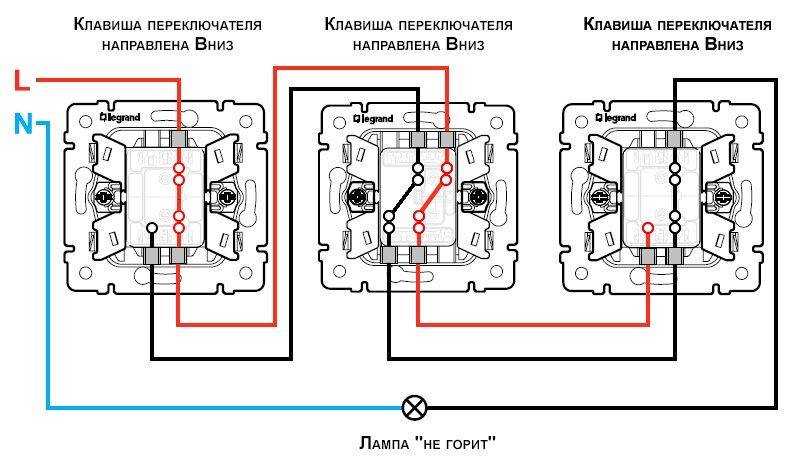

В подобной схеме на первой и  последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

1. Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
2. К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.

Обозначение розеток

Розетка – коммутационный аппарат, который является частью штепсельного соединения, работает в паре с вилкой, предназначен для подключения электроприборов в сеть.

Обозначение розеток на чертежах выполняется полукругом, от выпуклой части которого отходят одна или несколько чёрточек в зависимости от типа коммутационного аппарата.

На видео показаны основные обозначения электрооборудования:

Розетки по способу монтажа бывают:

1. Наружные (для открытой проводки). Их монтируют на стенной поверхности. Они обозначаются пустым полукругом, не имеющим внутри никаких дополнительных чёрточек.
2. Внутренние (для скрытой проводки). Они монтируются внутри стены, для этого необходимо проделать отверстие и вставить в него специальный подрозетник, напоминающий по форме неглубокий стакан. В схематическом изображении таких коммутационных аппаратов полукруг внутри имеет по центру черту.

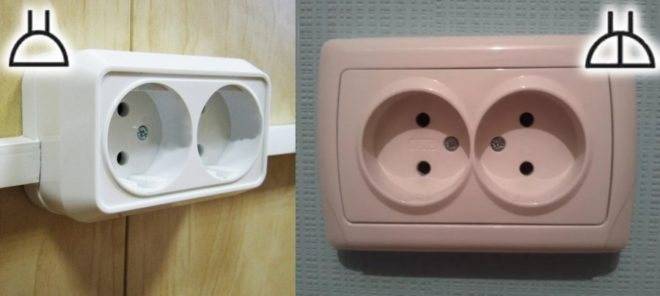

Часто применяют в бытовых сетях сдвоенные розетки. Они представляют собой моноблок, в котором есть два штепсельных разъёма (то есть можно подключить в них две вилки от двух различных электроприборов) и одно установочное место (монтаж производится в один подрозетник). Обозначение сдвоенной розетки на электрической схеме выглядит как полукруг с двумя чёрточками с внешней выпуклой стороны:

В современных бытовых сетях всё чаще используют розетки с заземлением, они гарантируют долгую надёжную работу электроприборов и безопасность людей в плане поражения электрическим током.

Этот провод идёт к общему распределительному щитку, где подключается к специальной клемме заземления. Обозначение такой розетки на электрической схеме выглядит следующим образом:

Как видите, заземление обозначается горизонтальной чертой, которая по касательной примыкает к выпуклой части полукруга.

Уже не редкость, когда для современного дома подводится не однофазная электрическая сеть, а трёхфазная. Некоторые потребители электроэнергии требуют напряжения именно 380 В (отопительные котлы, водонагреватели, электрические плиты). Для их подключения применяют трёхполюсные розетки с защитным заземлением. Коммутационные аппараты такого типа имеют пять контактов – три фазных, один нулевой и ещё один для защитного заземления. Розетка трёхполюсная обозначается с тремя чёрточками с внешней стороны полукруга:

А вот так выглядят условные обозначения розеток сдвоенных, с защитным заземлением:

Иногда вы можете увидеть обозначение розетки, у которой полукруг внутри полностью закрашен чёрным цветом. Это означает, что коммутационный аппарат влагостойкого исполнения, он оснащён защитной крышкой, которая исключает возможность попадания в розетку влаги или пыли. Степень защиты подобных элементов маркируется специальными символами:

• Две английские буквы IP обозначают само понятие, что розетка имеет определённый уровень защиты.
• Затем следуют две цифры, первая из которых означает степень защиты от пыли, вторая – от влаги.

На схеме розетки со степенью защиты IP 44-55 выглядят так:

Если у них есть контакт защитного заземления, то соответственно добавляется ещё горизонтальная черта:

Если делать схему электропроводки в специализированных программах, то на видео пример чертежа в AutoCad:

Как работает схема освещения

В качестве примера можно описать следующий порядок работы проходных устройств:

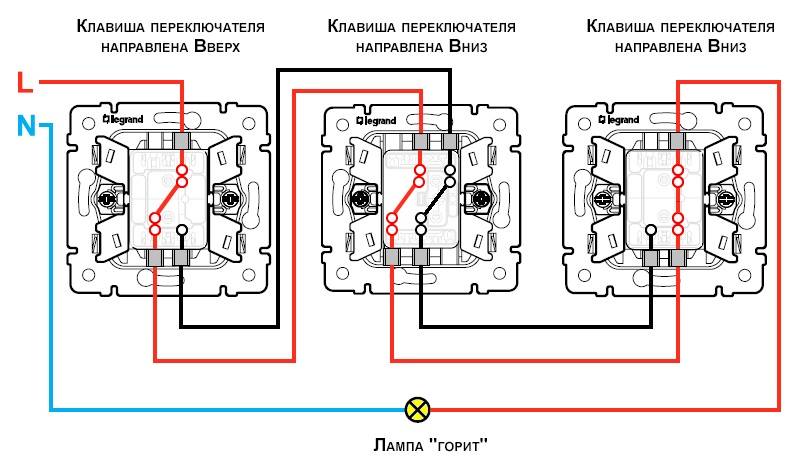

1. Включение клавиши на первом приборе приводит к подключению лампочки. Электрический ток пойдет по фазе.
2. Выключение клавиши приводит к прекращению горения лампочки.
3. После переключения переходного отсоединителя лампочка загорается.
4. При повторном нажатии этой клавиши лампочка отключается.
5. Аналогичным образом работает третий выключатель: при нажатии на клавишу лампа загорается, при повторном нажатии — прекращает работать.

Если коридор в помещении слишком длинный, вполне можно смонтировать 4 и более точки регулирования электрических устройств.

Импульсные реле – простой аналог сложной схемы

Как мы отметили выше, коммутация лампами из трех мест при помощи переключателей сложная. Но есть альтернативный вариант – импульсные реле модельного ряда BIS компании ООО “ТД Евроавтоматика ФиФ”. Наиболее подходящее для наших задач – импульсное реле модели BIS-402.

Импульсное реле BIS-402

Изделие предназначено для управления однофазной нагрузкой из произвольного количества мест. Управление производится кнопками без фиксации, соединенными параллельно. Реле работает в режиме триггера – каждое нажатие на любую кнопку переключает его в противоположное состояние. Схема подключения такого реле проще, чем с переключателями.

Подключение импульсного реле BIS-402

Основные характеристики реле следующие:

• Питание, В/Гц – 230/50.
• Коммутируемый ток/напряжение, А/В – 8/250.
• Количество контактов – 1 группа на переключение.
• Ток управления, мА – 0,5-1.
• Тип корпуса – PDT (в монтажную коробку).

Если необходимо управлять из нескольких мест двумя нагрузками, то можно использовать модель BIS-404. Правда, придется изучить азбуку Морзе. Зато такой вариант прост в монтаже и не потребует особых знаний электрики. Подробнее с возможностями реле ознакомьтесь в этом видео:

Видеоописание импульсного реле BIS-404

Управлять обеими моделями импульсных реле можно только кнопками без фиксации. Мировая промышленность выпускает такие кнопки самого разного вида, в том числе замаскированные под обычные настенные выключатели.

Внешние кнопки ничем не отличаются от обычных настенных выключателей

Мы выяснили, как организовать управление освещением из трех мест. С непривычки и от обилия проводов схемы кажутся сложными, но если все делать внимательно и не торопясь, то вы справитесь.
