Инструкция, как сделать опалубку для свайного фундамента своими руками

Распространенные ошибки

Ряд следующих погрешностей при обустройстве опалубки может отрицательно сказаться на итоговом результате:

• Материал низкого качества. Сооружать конструкцию не обязательно из самой лучшей древесины или других очень дорогих составляющих, но и чрезмерная экономия способна отрицательно сказаться на возводимой опалубке. К примеру, используемая гнилая доска может лопнуть в процессе заливания бетонного раствора и привести к нарушению работ и их потребуется производить повторно, что значительно увеличит расходы, которых можно избежать, изначально приобретая материал оптимального качества.
• Значительные щели между досками. Дистанция между деревянными изделиями не должна быть более 3 мм. Идеально, когда щели и вовсе отсутствуют.
• Плохая фиксация щитов опалубки. Экономя на монтаже вспомогательных опор или растяжек, состоящих из металла, имеется вероятность, что в процессе заливания бетона произойдет расхождение щитов, ввиду чего основание станет непригодным для дальнейших строительных работ.
• Нарушение целостности гидроизоляции. Значительные повреждения пленке из полиэтилена, обеспечивающей защиту стен и дна конструкции станут причиной не только сложностей, что возникнут в ходе демонтажа щитов, но и приведут к уменьшению ее надежности в целом.

Выяснив как правильно собрать опалубку для ленточного фундамента, а также соблюдая рекомендации и последовательность действий в процессе ее сооружения своими руками, удастся избежать ряда ошибок, способных стать причиной снижения периода эксплуатации основания и здания, возведенного на нем, а также его преждевременного разрушения.

Видео:

Вас может заинтересовать:

Как крепить сотовый поликарбонат правильно на металлический и деревянный каркас

Как класть шлакоблок своими руками: пошаговое возведение стен из него

Как выбрать облицовочный кирпич для дома: особенности выбора материала

Виды съемных опалубок

Любая опалубка состоит из щитов, каркаса, распорок и раскосов.

Для изготовления конструкции может использоваться различный материал. В зависимости от этого опалубка может быть:

Разновидность съемной опалубки

• Деревянной.
• Стальной.
• Полимерной.

Деревянная опалубка в основном используется для возведения фундаментов. Ее можно изготовить из досок, фанеры или ДСП. Однако стоит помнить, что опалубку из фанеры лучше использовать для небольших конструкций, чтобы не произошла ее деформация под давлением бетонной массы.

Стальная опалубочная конструкция может быть изготовлена из стальных или алюминиевых листов. При использовании такого вида опалубки поверхность фундамента или стен получается гладкой и ровной. Основное применение стальные конструкции находят при заливке большого количества бетона. Такая опалубка достаточно тяжелая, но надежная. Она способна выдерживать давление любого объема бетона.

Полимерная опалубка

Опалубка из полимерных материалов отличается легкостью и долговечностью. Такой вариант может использоваться при заливке фундаментов, а также при возведении стен.

В зависимости от сферы применения опалубка может быть следующих видов:

• Фундаментная. Такая конструкция используется при создании основания ленточного типа и монолитной плиты.
• Стеновая. Основное применение такой вид находит при возведении различных видов стен.
• Перекрытие применяется при заливке элементов, которые необходимы для разделения этажей, цоколя и чердака.

Различаются съемные опалубки и по конструктивным особенностям, поэтому выделяют три основных вида:

Крупно-щитовая опалубка

• Крупнощитовые конструкции созданы из щитов большого размера, которые удерживаются крепким каркасом. Такая опалубка необходима при заливке больших элементов правильной геометрической формы.
• Мелкощитовая конструкция помогает заливать формы сложной геометрии, например, круглую опалубку. Опалубка состоит из множества мелких форм, позволяющих проводить разнообразную укладку. С помощью такого типа можно создавать нестандартные архитектурные формы.
• Переставные опалубки в свою очередь подразделяются на объемно-переставные и блочно-переставные конструкции. Они необходимы при строительстве сооружений, имеющих значительные габариты. В частности, речь идет о межкомнатных стенах, опорных колоннах, стенах в туннелях и шахтах колодцев. Переставные конструкции имеют одну отличительную особенность: в них отсутствует либо дно, либо одна из сторон. Вместо этих элементов используют бетонную грань, которая возведена раньше.

Ступенчатый фундамент на склоне

Для построек на склонах со значительным градусом проще и экономичнее использовать ступенчатый ленточный фундамент. Ступенчатый фундамент, в отличие от прямого, не имеет ровного периметра, а располагается уступами в некоторых вариациях:

• Верхняя часть прямая, ступени находятся в нижней части, у основания холма;
• Ступенчатой монтируется верхняя часть, соответственно и стены, а нижняя часть заливается как простой ленточный фундамент;
• Ступени располагаются по всей длине, ступенчатыми будут и стены дома.

Если первый способ является самым простым вариантом, и возможен для самостоятельной заливки, то второй и третий имеют сложное устройство конструкций опалубки, и требуют определённых инженерных знаний и навыков.

Сложность ленточного ступенчатого фундамента усугубляется тем, что арматуру для заливки нужно тоже укладывать ступенями, зато стоимость опалубки и заливки значительно удешевляется, да и земляных работ по сравнению с прямым значительно меньше.Устройство такого вида основания для дома можно сочетать с общим террасированием и обустройством территории на участке. Размещать хозяйственные постройки в подвальном помещении при такой разновидности конструкции также возможно, но только на нижних секторах. Верхняя часть дома больше используется для жилых помещений.

Пошаговое выполнение работ

Возведение фундаментной основы – дело ответственное. Рабочий процесс состоит из определенных этапов.

Земляные работы

Первый этап – бурение. Такая работа выполняется ручным либо электрическим буром. При этом соблюдаются определенные требования:

• диаметр скважины и глубина бурения определяются в проектном решении;
• глубина закладки сваи должна превысить уровень залегания слабых грунтовых слоев и точки замерзания как минимум на пятьдесят сантиметров;

ширину делают тоже по проекту и при этом учитывают дополнительное расстояние, чтобы вокруг свайного столба устроить подушку из песка.

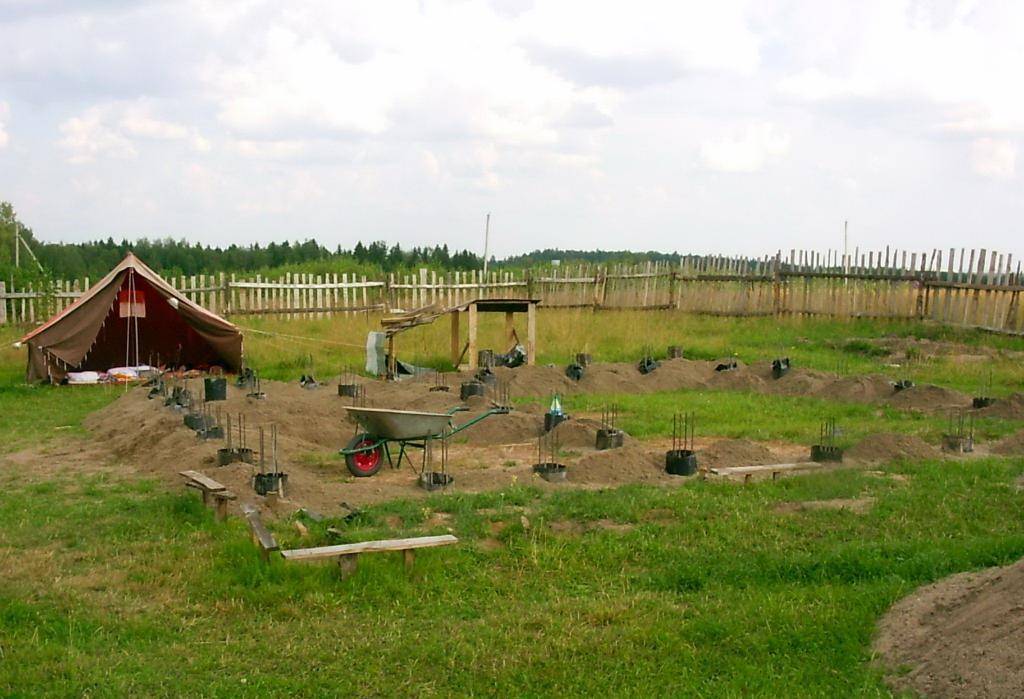

Монтаж опалубки

Как только подготовка скважин завершена, в них монтируют опалубки. Используются формы из стали, пластика или картона. Вокруг вставленных заготовок засыпается песчаная прослойка, толщина которой достигает десяти сантиметров.

Армирование

Для усиления прочности будущей фундаментной конструкции выполняют армирование. Для каждой сваи готовится три – четыре металлических прута, диаметр которых составляет 0.8 см. Перед установкой стержни между собой соединяются в каркас проволочными креплениями, размещенными с интервалом в пятьдесят сантиметров.

Арматурный каркас должен возвышаться над поверхностью опалубочной заготовки на три сантиметра. Конструкция устанавливается таким образом, чтобы зазорные участки между металлом и стенами опалубки был не менее двадцати миллиметров. Такая особенность полностью исключает развитие коррозии металла.

Заливка бетоном

Переходим к заключительному этапу – бетонированию. Растворная масса заливается слоями, высота которых варьируется в пределах 0.5 метра. Каждый залитый слой подвергается уплотнению. Выполняется это штыкованием либо с помощью вибратора. Чтобы конструкция получилась монолитной. Очередной слой заливается сразу, пока предыдущий не начал схватываться.

Опалубка для ростверка

Так называется часть фундаментной основы, объединяющая сваи в единую конструкцию. Чтобы устроить полностью или частично заглубленный ростверок, оголовки свай соединяются траншеей не только по периметру строящегося объекта, но и под несущими внутренними стенками. Дно траншеи утрамбовывается, насыпается подушка из песка и цемента. Подсыпка выполняется примерно по уровню свайного верха.

Настилается рубероидный материал, монтируется опалубка. Щиты выставляются плотно, укрепляются, подпираются, чтобы исключить их выдавливание бетонным раствором. После этого закладывается каркас из арматуры, выполняется его соединение с выпущенными каркасными элементами каждой свайной опоры. Теперь заливается бетонный раствор.

Ростверки незаглубленного типа устраиваются аналогичным способом, только траншея не выкапывается. Опалубка выставляется непосредственно на поверхность строительной площадки, вниз засыпается песок, все остальные действия аналогичны предыдущему варианту.

Промежуток, оставшийся между поверхностью почвы и ростверка, прикрывается отмосткой либо обсыпается. Это позволит защитить пространство под объектом от сквозняков.

Переходим к основному этапу работ

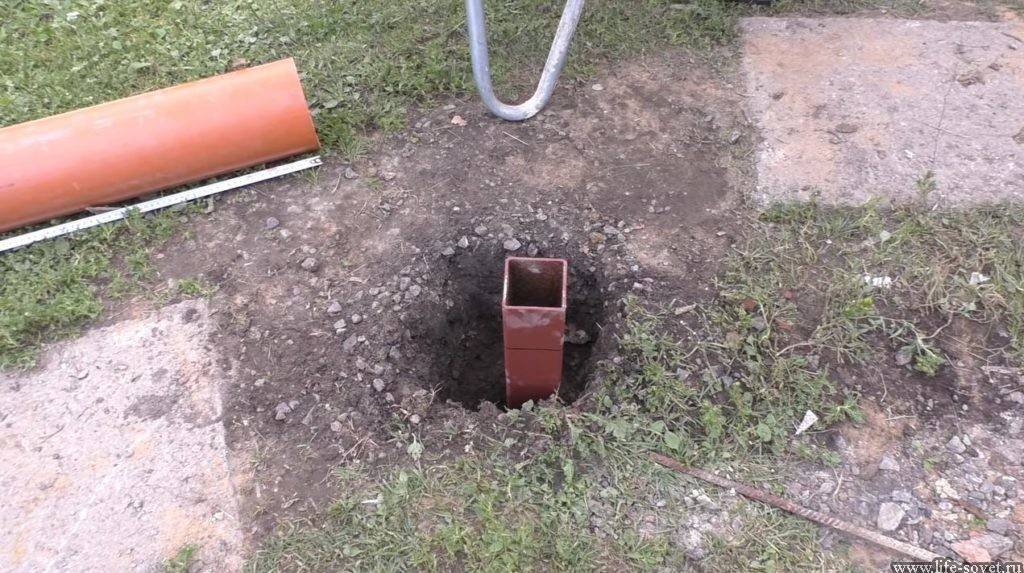

В готовую лунку вставляем сердечник с профильной трубой и начинаем засыпать бетоном, но не полностью, а примерно до половины.

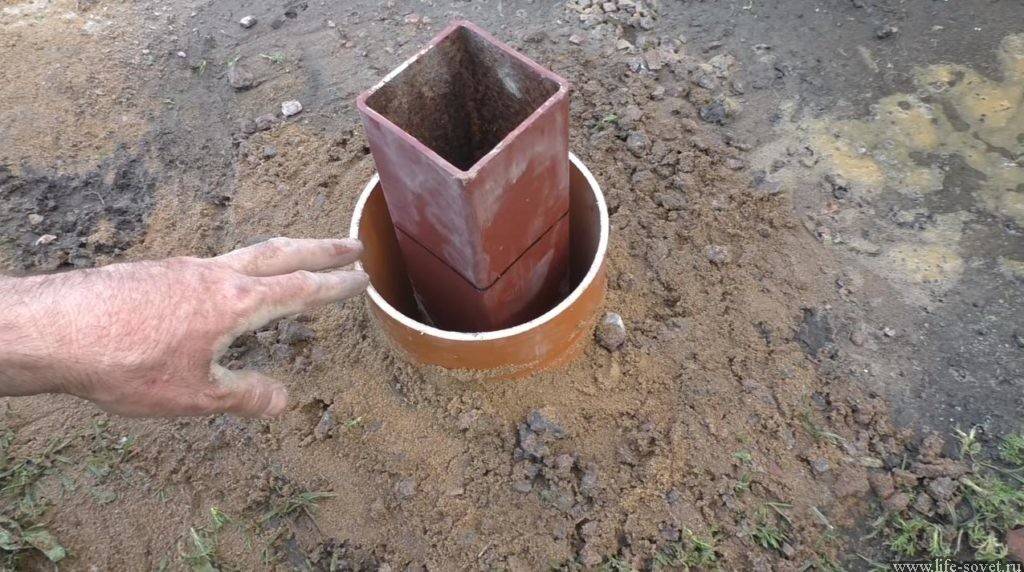

Затем в отверстие вставляется кусок пластиковой трубы диаметром 150 мм и длиной 85–95 см, засыпаем ее подготовленной песчано-гравийной смесью, после чего выполняем вторую часть бетонирования.

В результате получается вот такая аккуратная опорная основа, которая может использоваться дальше по вашему усмотрению: либо можно столб сверху установить, приварив металлическую крышку, либо сделать ростверк.

И обратите внимание, вот еще на какой момент. Пластиковая труба не только выступает в качестве опалубки, но и выполняет защитную функцию

В зимний период, когда возрастает вероятность движения грунтов, силы пучения не могут зацепиться за пластиковую трубу и попросту скользят вдоль ее гладкой поверхности, поднимаясь вверх. При этом сам свайный столб остается «сидеть» на своем месте.

Как правильно собрать опалубку для ленточного фундамента из дерева: поэтапный монтаж

При возведении деревянной опалубки лучше всего прибегать к использованию обрезных плит или широкой фанеры. Дальше из этих материалов необходимо совершить сборку щитов требуемых размеров. После этого нужно устроить пазы на их внешних контурах для объединения элементов между собой. Посредством герметика или монтажной пены следует произвести обработку всех стыков. Влажность используемого дерева не должна быть большой. В высоту сделанные щиты не должны превосходить уровень ленты фундамента более чем на 50-70 мм. После проведения подготовительных работ и приобретения необходимых материалов можно приступать к сооружению самой опалубки. Действия нужно выполнять следующим образом:

1. В первую очередь требуется осуществить установку готовых щитов с внешней стороны траншеи и укрепить их раскосами, где в качестве основной фиксирующей составляющей выступает почва или укрепленные столбы. После необходимо совершить прибивание раскосов к щитам, а затем выполнить их установку с соблюдением между ними шага не меньше 1 м. Минимальное допустимое расстояние достигает 30 см для толстых оснований.
2. На следующем этапе при помощи гвоздей или уголков требуется произвести фиксацию перемычек фиксированной протяженности. Их максимальная длина не должна превышать ширины ленты возводимого основания.
3. Аналогичным образом следует выполнить монтаж внутренней части опалубки и совершить стягивание при помощи хомутов, гвоздей или других крепежей.
4. Затем требуется удостовериться в достоверности размещения всех щитов по вертикали и горизонтали. Допускается угол уклона не больше 3°. Помимо этого у них должны отсутствовать прогибы или изгибы. Регулирование щитов нужно производить посредством реек, уровня или строительного гидроуровня. Для фанеры допустимые отклонения могут достигать 0,2 см, а для деревянных досок – до 0,3 см.
5. Дальше можно совершать приготовление и заливание бетонного раствора. После его полного застывания можно выполнять демонтаж опалубки, которую при необходимости можно применять повторно.

Обратите внимание! Перед заливанием бетонного раствора нужно сделать проходы для коммуникаций, для проделывания которых применяются круглые гильзы. Правильное размещение щитов конструкции также можно регулировать посредством нитей и проволоки обноски, а также крепежных элементов фиксированного вида

Отдавая предпочтение неразборной опалубке, рекомендуется с внутренней стороны пенополистирола выполнить фиксацию планок из древесины, в которые необходимо осуществить установку крепких крючков и арматуру гибко объединить. Таким способом крюки произведут натягивание обеих поверхностей опалубки и закрепят их в требуемом положении

Правильное размещение щитов конструкции также можно регулировать посредством нитей и проволоки обноски, а также крепежных элементов фиксированного вида. Отдавая предпочтение неразборной опалубке, рекомендуется с внутренней стороны пенополистирола выполнить фиксацию планок из древесины, в которые необходимо осуществить установку крепких крючков и арматуру гибко объединить. Таким способом крюки произведут натягивание обеих поверхностей опалубки и закрепят их в требуемом положении.

По завершении монтажа внутреннюю часть конструкции в обязательном порядке надо покрыть в несколько слоев рубероидом, предотвращающим вытекание бетонного раствора, а также обеспечивающим гидроизоляцию ленты. Гидроизоляционный материал необходимо укладывать с углов наклона вниз вблизи подушки из песка, благодаря чему удастся избежать разрыва покрытия в процессе заливки смеси. Верхнюю часть рубероида лучше всего перегибать за верхнюю кромку опалубки, закрепить посредством зажимов, шурупов или при помощи степлера. В таком случае лист способен переносить нагрузку, возникающую при заливании бетонного раствора из автомобильной бетономешалки.

Как сделать опалубку под фундамент: особенности расчета

Перед началом монтажных работ требуется провести стандартные вычисления. К ним относят определение количества необходимого материала и нахождение его конечной стоимости

Важно учесть вид сырья, которое будет использоваться для изготовления опалубки. Плиты ОСБ, фанера, ДСП, доски – все эти материалы имеют разную стоимость

Опалубка из ОСБ применяется чаще всего в частном строительстве, так как для крупных проектов этот материал не подходит из-за слабой устойчивости к влаге. Вычисление количества досок производится очень просто. Для этого в первую очередь необходимо разделить периметр планируемого фундамента на протяженность деревянной детали. Далее нужно разделить высоту основания на ширину деревянной доски.

Пенополистирольные блоки для опалубки очень быстро монтируются

Последнее, что нужно сделать, – это перемножить между собой два значения, полученных ранее. Результат будет соответствовать количеству досок, которые потребуется приобрести. Специалисты рекомендуют добавлять к расчетным данным небольшой запас (около 10%).

Для того чтобы определить стоимость, нужно умножить значение цены на количество кубометров пиломатериала, необходимого для установки опалубки для фундамента.

К полученной цифре следует добавить и другие расходы. Например, для сборки формирующей конструкции потребуется определенное количество бруса. А также для усиления опалубки используются деревянные распорки. Расходы на закупку дополнительных материалов могут составить в некоторых случаях 40 –50% от общей цены листов фанеры и досок. В финальный расчет стоимости также добавляются расходы на приобретение инструментов и элементов, которые будут использоваться для фиксации отдельных составляющих опалубки.

Где используются свайные фундаменты

Целесообразно использовать свайные основания в следующих случаях:

1. Если качество и характеристики грунта на участке не позволяют сделать фундамент мелкозаглубленного или наземного типа. Например, идеально подойдет свайный фундамент для почв болотистого типа. Также можно использовать его на нестабильных суглинках, лесовидных и набухающих грунтах, плывунах.
2. Если грунтовые воды находятся слишком высоко.
3. При строительстве в сейсмически неблагоприятном районе.
4. В условиях вечной мерзлоты – если промерзает грунт более чем на 2 м.
5. Если перепад высот на вашем участке очень большой.

Если у грунта характеристики средние, то есть допускается строительство как свайного, так и наземного типов фундаментов, то первые позволяют существенно сэкономить.

Во-первых, значительно уменьшается объем земляных работ, а это самое сложное. Во-вторых, снижается себестоимость – бетона потребуется намного меньше, нежели при строительстве ленточного основания. Сваи идеально подходят для строительства каркасных, брусовых, деревянных строений. Также можно возводить дома из керамзито- и шлакобетона, пеноблоков и аналогичных материалов.

Нормативная документация

Советуем ознакомиться с официальными документами, в которых раскрываются все секреты опалубочных работ. Так, вы можете посмотреть СНиП 3.03.01-87, где узнаете много интересного, в частности, что ему на смену пришел ГОСТ Р 52086-2003. Одно будет цеплять другое, и вскоре расчеты опалубки фундамента покажутся вам сложнее, чем проведение расчетов фундамента. По этой причине мы приводим в статье достаточно простую методику вычисления параметров опалубки – не одно основание дома было залито бетоном, и рассчитанная по такой методике опалубка прекрасно выдержала нагрузку от бетонной смеси.

Устройство

Основная часть работ по созданию свайного фундамента сводится к погружению стволов в грунт.

Это самый сложный и ответственный этап, определяющий прочность и устойчивость всей системы.

Если во время погружения происходит отказ, срыв или возникают иные проблемы, это ставит под угрозу способность всего основания выполнять свои функции. Любые отклонения в ходе работ свидетельствуют о несоблюдении технологии, недобросовестном геологическом обследовании участка или о низком качестве свай.

Вторым этапом является создание ростверка. Он выполняет не менее важные функции и должен отвечать всем существующим требованиям.

Технология создания напрямую зависит от типа свай, материала изготовления и параметров будущего дома.

Для легких построек ростверк может быть изготовлен из древесины (брус или пачка, набранная из обрезной доски до получения нужной толщины).

При использовании металлических свай принято и ростверк создавать из металла — швеллера, двутавра или профилированной трубы.

Для Ж/Б свай ростверк отливают из бетона, используя технологию, напоминающую изготовление ленточного фундамента.

ОБРАТИТЕ ВНИМАНИЕ!

Оба этапа создания свайного фундамента должны выполняться опытными строителями или, как минимум, под наблюдением грамотного специалиста. Возможны нарушения технологии или отклонения от расчетных параметров, которые должны быть вовремя замечены и исправлены, что не всегда удается неподготовленным людям.

Монтаж несъёмной опалубки для фундамента

На фундаменте часто оставляют несъёмную опалубку. Это частично уменьшает трудозатраты, в какой-то степени является элементом теплоизоляции. Иногда неснятые детали, оставшиеся на виду, даже декорируют.

Что потребуется для работы

Для выполнения такой работы потребуется экструзионный пенополистирол. Он производится в виде плит пеноплекса. Исключается необходимость закупок дорогого дерева для традиционной опалубки, которое после окончания работ просто сжигается. И не нужно заниматься распалубкой.

При монтаже опалубки листы соединяются между собой вплотную, без просветов. Соединение выполняется универсальными полимерными стяжками и шурупами. В одну объединяются две операции – строительство опалубки и теплоизоляция фундамента. Это препятствует неприятностям при пучении грунта в морозы. В итоге конструкция без разрушения выдерживает давление залитого в объём фундамента жидкого бетона.

Технология установки

Несъёмную опалубку начинают монтировать с углов. По краям плит пеноплекса просверливаются отверстия и в них монтируются универсальные стяжки первого ряда. Их закрепляют специальными замками. Затем монтируется нижний горизонтальный слой. Его выполняют из нарезанных под нужный размер кусков. В угловых соединениях все плиты соединяются между собой с помощью полимерных винтовых шурупов. Для большей герметичности, чтобы предотвратить утечку бетона, швы следует промазывать полиуретановым клеем-пеной и дополнительно скреплять листы гвоздевыми пластинами.

Сами плиты имеют ступенчатую кромку, что обеспечивает повышенную герметичность стыков. Заготовка конструкции армируется с поэтапной установкой стяжек и фиксаторов для арматуры, железные прутья объединяются в одно целое вязальной проволокой.

В готовую опалубку заливается бетон и обязательно вибрируется для удаления воздушных полостей.

Особенности технологии

В строительстве буронабивной фундамент становится все популярнее. Это объясняется преимуществами этой технологии, позволяющей возводить сооружения практически на любых грунтах. К особенностям буронабивных свай относят:

• Широкая область применения, возможность использования как на плотных, так и на зыбких грунтах (пучинистых или сыпучих почвах, возле водоемов).
• Быстрое возведение фундамента. Технология с применением буронабивных свай позволяют сделать все работы быстрее, чем заливка ленточного основания или шведской плиты.
• Построенный с соблюдением всех нормативов, фундамент на буронабивных сваях прослужит не менее 150 лет.
• Простота конструкции за счет сравнительно небольшого объема земляных работ, достаточно пробурить скважины.
• Возможность самостоятельного выбора диаметра и высоты опор, типа армирования, в зависимости от свойств грунта и конструктивных особенностей здания.
• Повышенная несущая способность. Такой фундамент может выдерживать вес многоэтажных, промышленных здания, массивных железобетонных сооружений.

Диаметр сваи подбирается согласно действующим СНиП после геодезических изысканий, учета климатических и геологических особенностей. Непосредственно при проектировании рассчитывается масса здания, количество опор и определяется тип грунта. Информацию о несущей способности буронабивных свай на разных грунтах можно найти в таблице:

Технология буронабивного фундамента имеет недостатки, к которым относят:

Виды

Существуют различные варианты конструкции свайного фундамента, обладающие собственной спецификой.

По материалу опор бывают:

• Деревянные. Используются ошкуренные бревна с заостренным концом. Самый древний вид свай, практически исчезнувший в настоящее время. Причинами этого стали недостатки древесины как строительного материала и наличие более прочных и долговечных вариантов. Изредка встречаются в частном строительстве как опоры для вспомогательных или хозяйственных построек.
• Металлические. Существует два вида металлических свай — винтовые и забивные. Винтовые сваи напоминают шурупы, которые вкручивают в грунт с помощью режущих спиралеобразных лопастей на заостренном наконечнике. Забивные сваи специально не производятся и представляют собой отрезки различных видов металлопроката — швеллера, двутавра, рельса и т.д. Обладают высокой прочностью, способны пластично изгибаться, сохраняя несущие способности. Недостаток — склонность к коррозии, сокращающей срок службы опор.
• Железобетонные. Существует два вида Ж/Б свай — забивные и набивные. Первые производятся в специализированных производственных условиях, имеют прочную конструкцию с напряженной продольной арматурой и устойчивы ко всем нагрузкам. Вторые изготавливаются прямо на площадке путем заполнения опалубки (водонепроницаемых труб), помещенной в скважину, бетоном плотных марок.

По способу передачи нагрузки:

• Сваи-стойки. Представляют собой опоры, находящиеся в жестком контакте с плотными слоями грунта. Глубина заложения стволов зависит от уровня залегания твердых пород.
• Висячие сваи. Не имеют опоры в нижней части ствола, используя лишь силу трения на боковых стенках и частичную опору на грунт. Существуют как забивные, так и набивные висячие сваи. Несущая способность зависит только от глубины погружения, у набивных она усиливается с помощью утолщения в нижней части скважины.

По конструкции:

• Забивные. Представляют собой монолитный стержень с заостренным концом, погружаемый при помощи механического воздействия на верхний торец.
• Набивные. Представляют собой бетонную отливку в заранее подготовленную скважину. Имеют меньшую несущую способность, чем забивные сваи, но могут быть изготовлены самостоятельно.
• Винтовые. Изготавливаются из трубы с заостренным наконечником и спиралеобразными лопастями. Могут быть установлены самостоятельно, хотя на практике это используется только для вспомогательных построек или сооружений.

ВАЖНО!
Все типы свай, независимо от конструкции или материала, способны эффективно работать на сложных или проблемных грунтах.

Когда можно использовать свайный фундамент

Таблица плотности грунтов

Конечно же, перед тем как приступить к рассказу о том, как правильно поставить свайный фундамент своими руками, надо понимать не только как это делается, но и под какие особенности конструкции и грунта такое основание подойдет.

Первое, на что необходимо обращать внимание, при выборе данного типа фундамента, это на качество почвенного покрова на участке где будет происходить строительство. Свайное основание может эффективно использоваться на слабых почвах, у которых большая глубина промерзания, высокий уровень подземных вод, а также неустойчивый верхний слой почвы (ил, глина, песок, суглинок, торф, гнойные отложения)

Свайное основание может эффективно использоваться на слабых почвах, у которых большая глубина промерзания, высокий уровень подземных вод, а также неустойчивый верхний слой почвы (ил, глина, песок, суглинок, торф, гнойные отложения).

Второе на что необходимо обратить внимание, это на то, что свайный фундамент может использоваться под определенные дома. В индивидуальном строительстве, дома стоящие на сваях не должны иметь большого веса, то есть должны быть сооружены из легких строительных материалов (газо-пенобетон, дерево, каркасные варианты дома)

Возведение тяжелых конструкций не рекомендуется. Теперь можно переходить к разговору о этапах его строительства.
