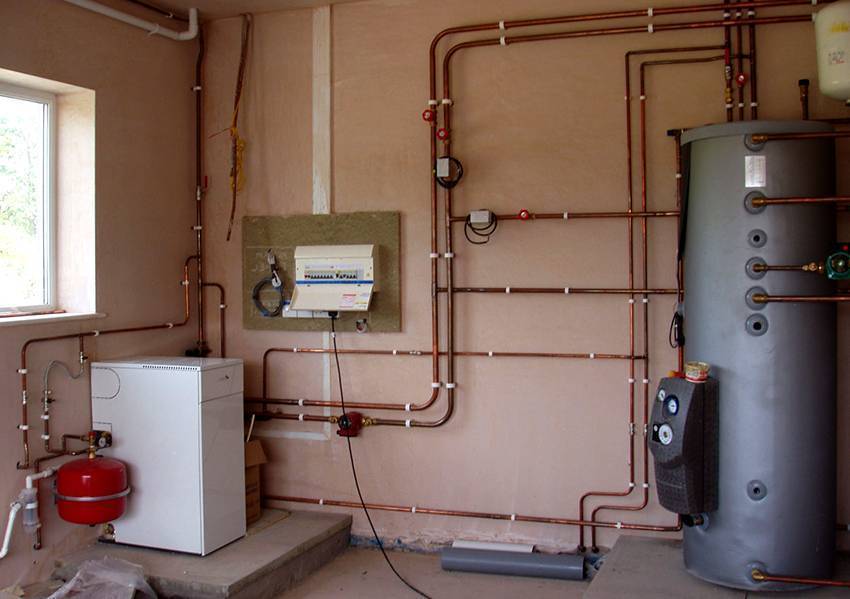

Счетчик учета тепловой энергии — правила установки и виды

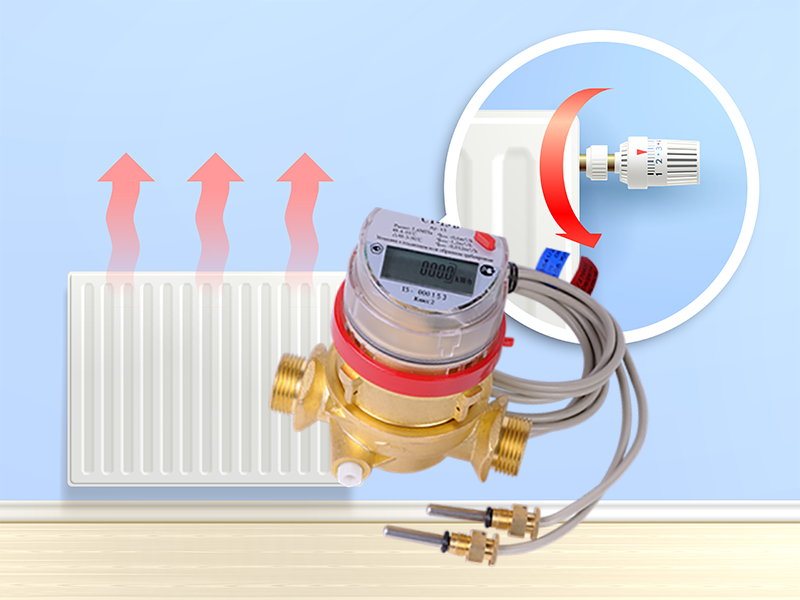

Принцип работы счетчика на батарею

Рассмотрим подробнее, как работает теплосчетчик и какие факторы могут повлиять на его работу.

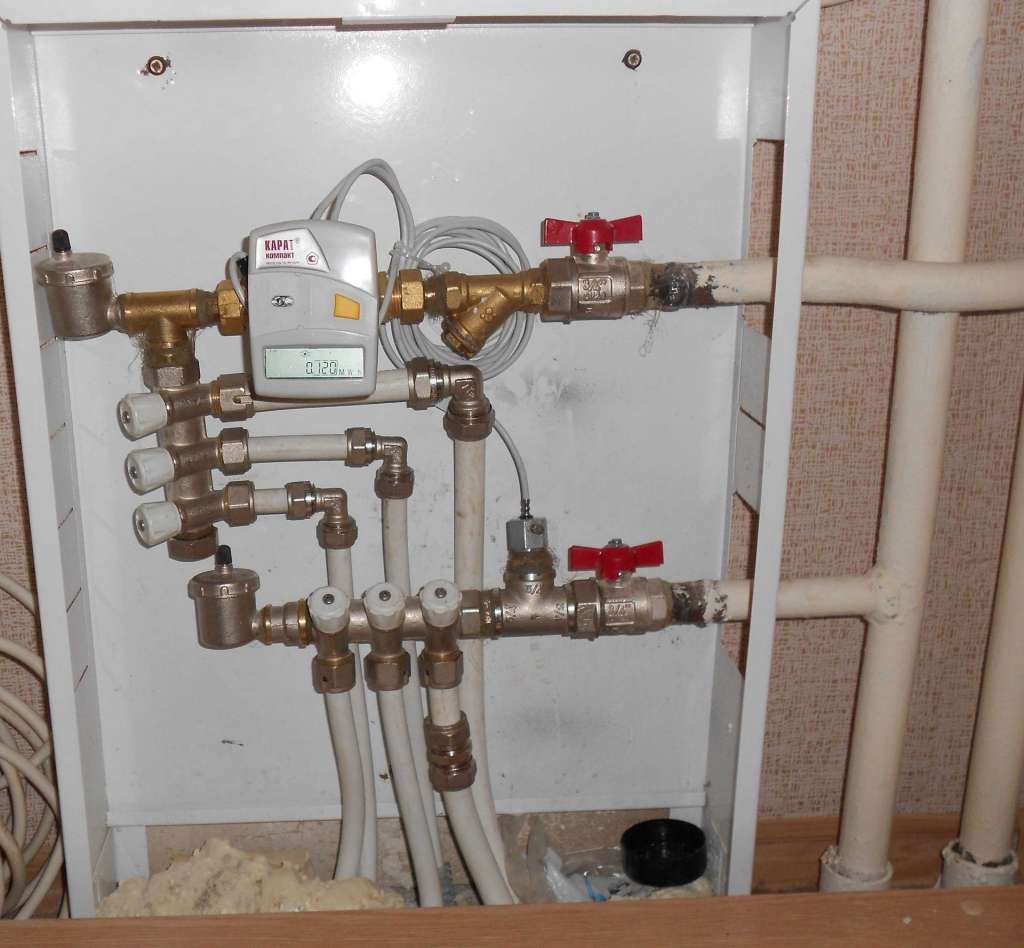

Установлен теплосчетчик для определения объема теплоносителя в радиаторе и измерения уровня температуры воды.

Если разводка в доме горизонтальная, агрегат монтируется на горизонтальной трубе. К тому же одного устройства на квартиру вполне достаточно. Но при вертикальном пути труб потребуется установить отдельный счетчик на каждую батарею.

Следует отметить, что счетчик отопления в квартире довольно точный. Однако существует ряд факторов, которые могут существенно повлиять на работу устройства и вызвать некоторые ошибки. Например:

1. Нарушена циркуляция теплоносителя, наблюдается небольшой расход.
2. Температурная разница меньше +30 градусов.
3. Установка счетчика безграмотная. Например, неправильно установлены датчики температуры.
4. Качество трубопровода, вода плохая. Например, вода слишком жесткая и содержит различные примеси, такие как песок, ржавчина.

Какие есть типы счетчиков на отопление?

В зависимости от способа установки счетчик на отопление может быть общим и индивидуальным. В случае генерального варианта дома покупается один метр на всю высотку. Несмотря на то, что счетчик дорогой, он будет вполне доступен для владельца любой квартиры. В конце концов, общая стоимость будет разделена между всеми арендаторами. Несмотря на желание приобрести счетчик тепла, экономия может быть небольшой, поскольку некоторые квартиры могут быть плохо изолированы. В итоге всем придется переплачивать.

Поэтому многие люди предпочитают устанавливать на батарею отопления единичный счетчик, чтобы платить только за тепло, реально получаемое квартирой. Правда, такой прибор подходит далеко не для всех помещений. Например, установка счетчика в старом доме с одним типом вертикальной разводки может быть довольно проблематичной. Ведь устройство устанавливается на стояк. И в таких домах их очень много. Установка счетчика на каждый стояк обходится очень дорого. В этом случае используются дистрибьюторы.

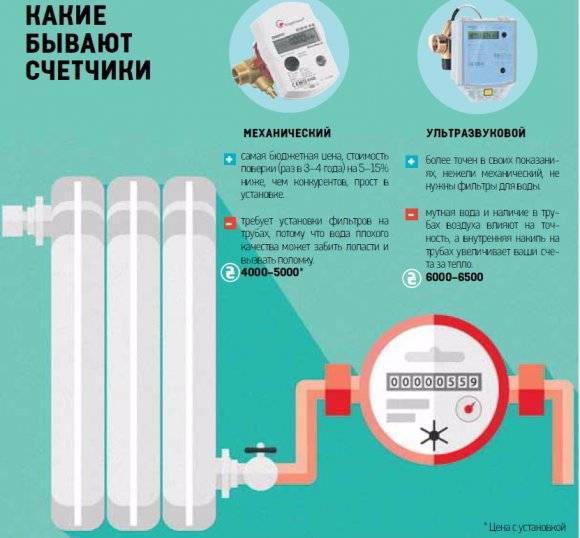

Также по принципу действия все счетчики тепла для квартиры можно классифицировать на:

• Ультразвуковой. Чаще всего используется. Они считаются самыми точными, прочными и надежными. Ошибка может быть вызвана попаданием мусора на приемник сигнала, образованием пузырьков воздуха.
• Механик. Они подходят для работы в условиях загрязненной или соленасыщенной циркулирующей жидкости.
• Электромагнитный. Совершенно точно. Их отличает стабильная работа.
• Вихрь. Принцип работы заключается в том, что сравниваются данные о силе вихрей, образовавшихся после прохождения циркулирующей жидкости.

Особенности установки прибора учета отопления

Следует отметить, что самостоятельная установка счетчиков тепла в квартире недопустима. Это может стать причиной отказа в регистрации и личный кабинет не будет переоформлен

также важно помнить, что каждые четыре года устройство необходимо возвращать для проверки

Для установки устройства необходимо выполнить ряд действий:

1. позволено, разрешено;
2. изучить технические условия;
3. создать проект, его необходимо согласовать с теплоснабжающей организацией;
4. установить агрегат.

Во сколько обойдется установка прибора учета отопления?

Для тех, кто хочет разумно потратиться, теплосчетчик — лучший вариант вложения средств. Очевидно, что цена устройства немалая. Но если учесть, что приобретение достаточно быстро окупается, счетчик не такой уж и дорогой. Общая цена дома на счетчик тепла дешевле индивидуально установленного блока для квартиры.

Стоимость устройств зависит от типа и производителя. Следует помнить, что помимо покупки самого устройства вам придется потратиться на его установку. Ведь установку должен производить только профессионал. Надо сказать, что в цену счетчиков тепла входит, помимо самого оборудования, некоторые комплектующие: запорная арматура, регулирующая арматура, фильтр. В среднем стоимость 9000 руб. Если к этому добавить затраты на установку, то сумма может доходить до 20 000 рублей.

счетчики оптом покупать очень выгодно — при этом цена на счетчик тепла будет несколько ниже. Это возможно, например, если другие жители планируют установить этот агрегат у входа в свои квартиры.

Можно ли устанавливать счетчики тепла на квартиры

В настоящий момент в действующем законодательстве запрета на такие действия нет. Однако ваше желание может не «понять» компания, которая поставляет тепло. Более того, действующие регламенты не допускают вмешательства в централизованную сеть теплоснабжения, даже если вы просто хотите поставить прибор учета. В этом случае самовольно установленное оборудование не примут в эксплуатацию. А хозяину квартиры еще и придется заплатить штраф.

Это означает, что перед установкой счетчика в доме с центральным отоплением следует написать заявление в теплоснабжающую компанию. В дальнейшем процедура выглядит следующим образом:

1. специалисты компании должны проверить, есть ли возможность монтажа прибора учета. Если ответ положительный, то выдается специальный документ – технические условия (ТУ);
2. при наличии в многоквартирном доме объединения совладельцев (ОСМД), то копию вашего заявления придется направить ответственному лицу, и с ним также согласовать данный вопрос;

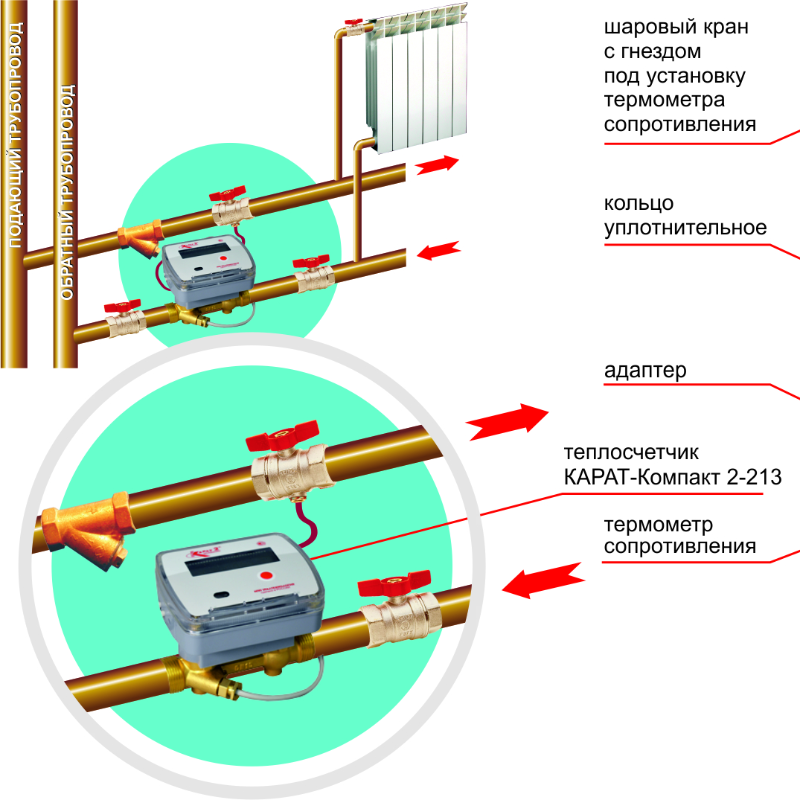

Схема монтажа теплосчетчика

1. получив технические условия, можно обращаться в проектную организацию, у которой имеется разрешение на подобные работы. За вознаграждение ее специалисты произведут все расчеты, составят проект монтажа, и заверят всю документацию своей печатью;
2. далее проектная документация согласовывается и с поставщиком тепла;
3. после последнего согласования можно обращаться в монтажную организацию, имеющую лицензию на установку счетчиков тепловой энергии;
4. установленный узел учета сдается в эксплуатацию в организацию, подающую тепло. С физическим лицом, хозяином квартиры, составляется договор, по которому последний и будет оплачивать подачу тепло энергии по прибору учета.

Счетчик тепла для дома с центральным отоплением – нормы закона

Но если мы уж заговорили про закон, то нельзя не упомянуть и про действующий нормативно-правовой акт, который регламентирует установку этих приборов учета. Так, согласно закону № 261, монтаж приборов учета тепла осуществляется за счет жильцов многоквартирного дома. А вот методика расчета стоимости тепла при наличии таких приборов описана в Постановлении КМ №354. На самом деле, не специалисту будет трубно понять, что написано в данных в документах, но несколько основных тезисов мы «переведем» на общедоступный язык:

если на вводе прибор учета отсутствует, то тепло оплачивается по тарифам с повышающим коэффициентом; хотя законы РФ и не обязывают владельцев квартир устанавливать приборы учета тепла, но они этого и не запрещают; показания вашего прибора учета принимаются во внимание только в том случае, если счетчиками тепла оснащены и все другие квартиры, а также отапливаемые помещения общего пользования; а на вводе установлен и общий узел учета; после установки теплосчетчика, он принимается в эксплуатацию компанией-поставщиком тепла, но за счет владельца квартиры. Счетчики тепла для дома с центральным отоплением. Счетчики тепла для дома с центральным отоплением

Счетчики тепла для дома с центральным отоплением

Однако в настоящий момент можно уже сделать пару важных выводов из всего вышесказанного. Во-первых, общедомовой счетчик тепла все-таки лучше ставить, иначе стоимость данного ресурса будет обходиться вам примерно в полтора раза дороже

А показания индивидуального прибора учета в квартире во внимание не принимаются. Во-вторых, в индивидуальном приборе учета в квартире, вообще, нет смысла, даже если вы получили все согласования на его установку

Для того чтобы его показания принимались во внимание, расход тепла должен контролироваться и во всех других помещениях многоквартирного дома

В-третьих, иногда общедомовой узел учета просто невозможно установить на центральное отопление технически

Для того чтобы его показания принимались во внимание, расход тепла должен контролироваться и во всех других помещениях многоквартирного дома. В-третьих, иногда общедомовой узел учета просто невозможно установить на центральное отопление технически

Единственный выход в этой ситуации, это договориться всем жильцам, и всем установить счетчики на тепло в каждой квартире, а еще лучше  – и в подъездах

Иначе стоимость тепла, потраченного на обогрев нежилых помещений, будет разделяться между всеми жильцами

Единственный выход в этой ситуации, это договориться всем жильцам, и всем установить счетчики на тепло в каждой квартире, а еще лучше  – и в подъездах. Иначе стоимость тепла, потраченного на обогрев нежилых помещений, будет разделяться между всеми жильцами.

Поверка теплосчетчика

Современные тепловые приборы выгодны тем, что на протяжении всего периода использования им не нужно техническое обслуживание. Только раз в 4 года выполняется поверка. Эту периодическую процедуру проводят для подтверждения метрологического класса счетчика. Поверка выполняется организацией, которая имеет разрешение на это.

Для поверки нужно вызвать метрологов, снять с прибора пломбу. Затем необходимо обратиться в монтажную организацию, чтобы снять прибор и отправить его на поверку. После поверки прибор нужно смонтировать обратно и опломбировать.

Показания с теплосчетчика снимаются также, как с электрического. Затем показания заносят в квитанцию.

До установки теплосчетчика необходимо тщательно утеплить свое жилье. Иначе попытка сэкономить окажется на отрицательном или нейтральном показателе. Все зоны холода необходимо устранить, и тогда от счетчика будет ощутимая экономия.

Критерии выбора

Разберемся, по каким основным критериям выбирается тепловой счетчик:

• сертификация – прибор обязательно регистрируется в Государственном реестре измерительных средств и проверяется на точность,
• погрешность замеров – она не должна быть более или менее четырех процентов, если разность температур составляет от двадцати градусов,
• погрешность при измерении массы – здесь опускаются отклонения в пределах двух процентов. Существенную роль играет способность счетчика определить разность масс,
• диапазон замеров расхода – по норме он должен быть не ниже 1 к 25,
• диапазон температурных показателей – нормативно определен не более 200 градусов,
• показание замеров разницы температур – раньше значение было не менее 10 градусов, для современных моделей установлен показатель в 3 градуса,
• потеря давления – в преобразователях расхода тепловых счетчиков есть сопротивление гидравлическому напору,
• длина прямых труб – многим типам устройств необходима значительная длина до точки установки и после нее,
• регистрация давления и температурного показателя – почти в каждой модели есть такая возможность для температуры, а для давления – у некоторых,
• измерительные каналы – счетчики представляют собой измерительные системы, осуществляющие полный перечень функций по замерам тепла и массы, давления и температуры, продолжительности нормальной работы.

Кроме этого, при выборе учетного прибора потребителю рекомендуется уточнить, какими возможностями обладает тепловой счетчик:

• архив и его глубина,
• система диагностирования – самостоятельно проверяет работоспособность отопительного прибора,
• наличие возможности связи с компьютером,
• энергетическая независимость,
• интервалы между проверками,
• условия эксплуатации по снятию показаний,
• комплектация поставки,
• гарантийные сроки,
• стоимость прибора.

При выборе счетчика на отопление учитывайте его архив и глубину

Как поставить счетчик?

Нередко люди задают вопрос, можно ли смонтировать счетчик на отопление своими силами. Российское законодательство запрещает установку контрольно-измерительной техники организациям и лицам, у которых нет сертификата или разрешения на проведение данного вида работ. Соответственно, для установки прибора учета тепловой энергии требуется обратиться в сертифицированную компанию, список услуг которой включает соответствующие работы.

При выборе счетчика следует обратить внимание на такие характеристики, как максимально допустимая температура и уровень давления, они должны соответствовать параметрам центральной отопительной системы дома. Сама технология правильной установки прибора учета описывается в плане-проекте, разработанном на основании технической документации. Составление проекта должна выполнять организация, у которой есть разрешение на данный вид деятельности

Составление проекта должна выполнять организация, у которой есть разрешение на данный вид деятельности

Проект необходимо согласовать с контролирующей инстанцией, и только потом и только потом приступать к его реализации

Составление проекта должна выполнять организация, у которой есть разрешение на данный вид деятельности. Проект необходимо согласовать с контролирующей инстанцией, и только потом и только потом приступать к его реализации.

Счетчик может устанавливаться только в случае, если соблюдены все условия

• имеется разрешение от организации, поставляющей дому тепловую энергию;
• балансодержатель составил ТУ для проведения работ;
• выбрана сертифицированная компания, которая предоставляет услуги по монтажу приборов учета;
• специалисты подрядной организации подготовили проектную документацию и согласовали ее с контролирующими инстанциями.

После монтажа прибора необходимо заключить с организацией, поставляющей тепло дому, договор об учете количества потребленной тепловой энергии по счетчику. Представители этой организации проводят проверку и опломбировку прибора, сдают счетчик в эксплуатацию.

Потребитель, установивший теплосчетчик самостоятельно, не сможет согласовать монтаж в контролирующих инстанциях и показания прибора учитываться не будут.

Монтажные работы должны выполняться профессионалами проектно-монтажной организации. Это гарантирует правильность установки точного измерительного оборудования. Если устанавливать прибор учета своими силами или доверить мастеру, не проходившему специальную подготовку, велик риск, что возможный недочет в процессе монтажа повлияет на точность показаний счетчика.

В ходе монтажных работ необходимо учитывать множество правил и требований, в частности

• не допускается использование сварочного аппарата при установке счетчика с ультразвуковым расходомером;
• датчики температуры должны быть установлены строго на предписанных местах;
• к прибору необходимо обеспечить свободный доступ для обслуживания и снятия показаний;
• прибор требуется монтировать на ровном участке трубопровода, чтобы исключить волновые возмущения при движении теплоносителя, минимально допустимая длина ровного участка до и после счетчика зависит от модели прибора;
• термочувствительный элемент прибора должен располагаться по центру поперечного сечения трубопровода;
• чтобы завоздушивание не повлияло на показания счетчика, перед прибором устанавливается воздухоотводящий клапан;
• чтобы упростить установку и демонтаж прибора, до и после него на трубу монтируют шаровые краны;
• рекомендуется установить фильтр перед прибором, чтобы в счетчик не был поврежден механическими включениями в теплоноситель.

Итак, приобретая жилье в новостройке, обратите внимание на схему разводки труб центрального отопления. Если в квартиру заведена одна подающая труба, от которой теплоноситель распределяется по всем приборам отопления, то есть смысл получить разрешение на установку индивидуального счетчика

В этом случае тепловая энергия не будет расходоваться зря, а вы станете платить только за то тепло, которым воспользовались

В этом случае тепловая энергия не будет расходоваться зря, а вы станете платить только за то тепло, которым воспользовались

В этом случае тепловая энергия не будет расходоваться зря, а вы станете платить только за то тепло, которым воспользовались.

Видео по теме:

Разновидности измерительного оборудования

В целом счетчик учета тепла в квартире должен фиксировать, измерять и вычислять расход теплоносителя. Современный рынок предлагает большой ассортимент вышеуказанного товара. Хотя все приборы призваны выполнять одну и ту же функцию, в их основе лежат разные механизмы работы. Так, индивидуальный счетчик тепла в квартире может быть тахометрическим, ультразвуковым, электромагнитным и вихревым. Каждый из них имеет свои преимущества и недостатки. Покупатель, желающий сделать правильный выбор при покупке измерительного оборудования, должен знать особенности каждого его вида.

Ультразвуковые установки для учета пропущенного объема жидкости.

Механическое (тахометрическое) оборудование. Это самый простой вариант измерительной техники. В продаже можно найти крыльчатые, винтовые и турбинные варианты. Прибор устанавливается на главную трубу, через которую теплоноситель подается в квартиру. Он подсчитывает объем горячей воды, поступающей в контур отопления, по количеству оборотов крыльчатки.

Преимущества:

• невысокая цена покупки;
• доступная стоимость обслуживания и ремонта;
• простота монтажа.

Недостатки:

• высокие требования к качеству теплоносителя;
• обязательный монтаж фильтра для очистки теплоносителя перед прибором;
• частый выход из строя подвижной части;
• не фиксирует мгновенный расход.

Ультразвуковые установки. Прибор состоит из двух компонентов –  это излучатель УЗ-сигнала и его приемник. Излучатель пропускает ультразвуковые волны через поток теплоносителя. Приемник, уловив сигнал, фиксирует количество воды, прошедшей через трубу. Зная время, нетрудно вычислить объем потребляемого теплоносителя. Современные модели все подсчеты проводят в автоматическом режиме.

Электромагнитный тепловой счетчик.

Преимущества:

• высокая точность и широкий диапазон измерений;
• нечувствителен к качеству теплоносителя;
• есть возможность измерить мгновенный расход теплоносителя;
• нет подвижной части, которая может выйти из строя;
• все полученные данные сохраняются в памяти прибора.

Недостатки:

• высокая закупочная стоимость;
• сравнительно дорогое обслуживание;
• растворенный воздух в воде снижает точность показаний.

Кроме учета данных ультразвуковой, индивидуальный счетчик тепла в квартире может выполнять и регулирующую функцию.

Электромагнитный прибор. Его работа основывается на явлении электромагнитной индукции. Тепловой поток способен создавать малые токи при перемещении. Прибор фиксирует их. Он может устанавливаться как в открытой, так и закрытой системе отопления. Состоит такой прибор из трех частей. Это датчик температуры, первичный преобразователь и электромагнитный блок (основной источник питания). Устанавливаются счетчики на батареи отопления в квартире. Вычисления проводятся на основе объема расхода теплоносителя и разности температур на входе в нагревательный элемент и на его выходе.

Преимущества:

• информативность;
• высокая точность измерений.

Недостатки:

• высокая закупочная стоимость;
• на точность измерений отрицательно влияют примеси в теплоносителе, оксидная пленка на поверхности контактов;
• дорогой сервис.

Снимать показания с данного счетчика может человек, располагающий соответствующими знаниями.

Вихревые счетчики для учета теплоносителя.

Вихревые счетчики. Измерение расхода теплоносителя основывается на анализе вихрей. Они образуются тогда, когда теплоноситель проходит через определенное препятствие.

Преимущества:

• широкий диапазон снятия замеров;
• фиксирует не только поток теплоносителя, но и перемещение пара;
• простота монтажа.

Недостатки:

• обязательный монтаж фильтра перед оборудованием;
• неточность в сверке показаний при низком качестве теплоносителя.

Варианты установки приборов учета

Преимущества установки приборов учета очевидны. Домовладелец будет платить только за полученное тепло, без необходимости раскошелиться на компенсацию потерь во время его транспортировки. Для максимальной экономии следует удалить все источники возможных теплопотерь в доме: установить герметичные светильники, утеплить комнату и т.д. Возможны два варианта установки счетчика.

Способ #1 — общедомовой счетчик

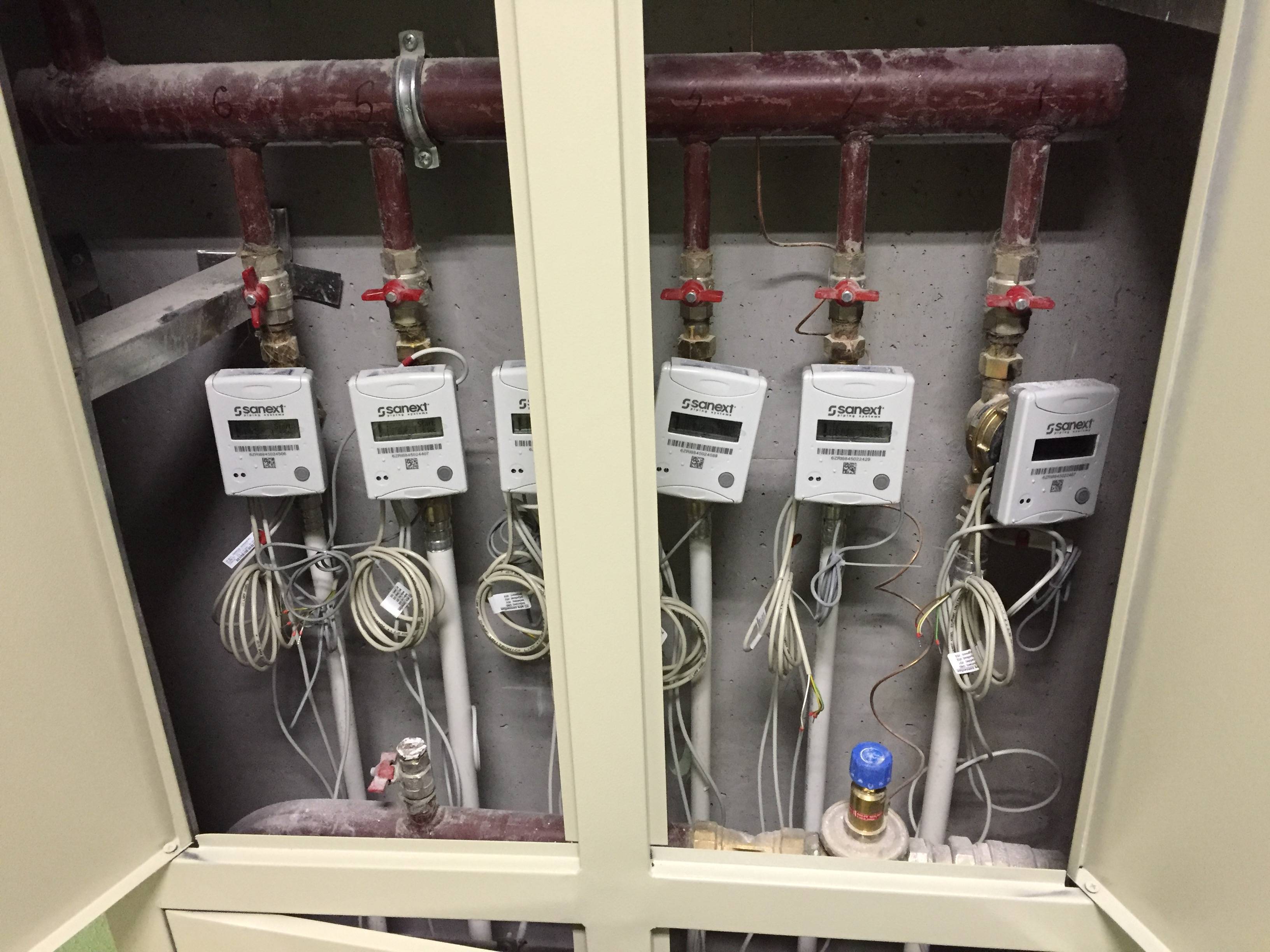

Решить проблему учета тепла жители многоэтажных домов могут, установив обычный домашний прибор учета. Это, кстати, самый дешевый вариант. Ведь цена теплосчетчика, который не из дешевых, и его установка «разлетятся» по хозяевам нескольких квартир. Сумма, полученная в результате, будет вполне приемлема. Показания такого прибора снимают раз в месяц. Плата назначается за каждую квартиру в зависимости от ее площади. Кроме того, если поставщик услуг выполняет свою часть контракта недобросовестно и не обеспечивает согласованную температуру в доме, он будет обязан вернуть уплаченные деньги арендаторам.

Начать стоит с проведения общего собрания собственников квартир. Необходимо обсудить все нюансы следующей установки и определиться, кто будет снимать показания счетчика и выписывать квитанции об оплате. Решение собрания необходимо зафиксировать в протоколе, после чего можно обратиться в управляющую компанию с письменным заявлением о подключении устройства.

Самый дешевый способ измерить тепло в устройстве — это общедомовой счетчик. Однако по ряду причин экономического эффекта от этого ожидать нельзя

Способ #2 — индивидуальные измерительные приборы

Главное достоинство обычного бытового прибора — дешевизна. Однако экономический эффект от его использования может быть намного меньше ожидаемого. И тому есть много причин. Например, недостаточно утеплены подъезды или квартиры соседей, вследствие чего потери тепла непомерно высоки. Поэтому многие выбирают индивидуальные счетчики тепла, которые устанавливаются прямо в квартире. Это более дорогой, но очень эффективный вариант.

Распределители устанавливаются на каждый радиатор в квартире. В течение месяца фиксируют температуру батарей, отмечая малейшие различия. На основе этой информации рассчитывается тепловой заряд

Перед тем, как планировать установку единого прибора учета, необходимо ознакомиться с некоторыми техническими ограничениями. Теплосчетчик монтируется на стояке, ведущем в квартиру. В старых многоквартирных домах вертикальная разводка труб отопления проводилась чаще. Это означает, что в квартире может быть несколько стояков, для каждой из которых необходимо установить по одному устройству, что крайне невыгодно. Решением проблемы может стать установка на батареях отопления специальных счетчиков, но в нашей стране такое оборудование не используется, хотя в европейских странах это обычная практика.

Производители приборов учета предлагают в домах с вертикальной разводкой устанавливать так называемые распределители, которые измеряют расход теплоносителя исходя из разницы температур на поверхности батареи и в воздухе помещения. Еще одно решение проблемы — общедомовой счетчик. В домах с горизонтальной разводкой установка любых счетчиков тепла в квартире совершенно не сложна. Компактные модели устройств устанавливаются на трубу, подводящую теплоноситель в помещение или, в некоторых случаях, на обратную трубу.

Общие рекомендации по выбору прибора и его монтажу

Для установки счетчика тепла для дома с центральным отоплением, нужно не только купить и установить прибор, действия состоят из четырех шагов.

1. Написания письменного обращения для домовой управляющей компании, которая разрешает установку счетчика теплоэнергии. Ка заявлению прикладываются документы на квартиру и технический паспорт жилого помещения.
2. Управляющая проверяет и выдает технические условия на монтажные работы по установке оборудования.
3. На индивидуальный учет отопления нужен проект и установочная техническая документация, она заказывается у организаций, имеющих лицензию на проведение таких работ.
4. Проект согласовывается с управляющей компанией.

Чтобы не потратить деньги “впустую” не следует покупать прибор учета до того, как получите проект и разрешительные документы на руки, потому что могут возникнуть трудности в получении разрешения, для отказа есть определенные причины.

Подключение счетчиков на отопление в квартире целесообразно при горизонтальной разводке, наличие одного сточка в квартире упрощает процесс установки и экономически выгоден. Системы присоединены к стояку при помощи горизонтальных труб на них и устанавливается прибор. При вертикальной разводке можно установить радиаторный распределитель или вычислитель тепловой энергии, но нужно учитывать, что прибор нужен для каждой батареи.

Основные типы разводки системы отопления в жилом доме

Многоэтажные дома могут иметь один из вариантов разводки системы отопления – вертикальный либо горизонтальный. Дома старого фонда, такие как хрущевки и сталинки, в основном характеризуются вертикальной системой отопления. В этом случае контур теплосети может быть одно- или двухтрубным. Однако прогон теплоносителей по межэтажным уровням имеет последовательность снизу вверх и сверху вниз. Главные минусы вертикальной разводки:

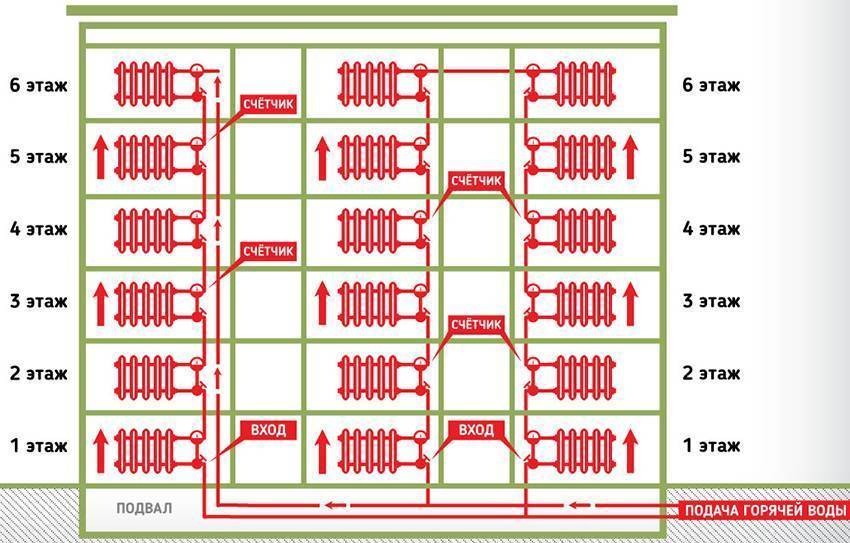

Система разводки отопления в многоэтажном доме может быть вертикальной или горизонтальной

1. Тепло распределяется неравномерно, потому как теплоноситель прогоняется по межэтажному контуру с вертикальной ориентировкой. В результате этого квартиры на разных этажах будут получать неравное количество тепла. Так, квартиры в 10-этажке до 5 этажа будут обогреваться лучше, чем последние 5 этажей.
2. Сложный процесс регулирования поступления отопления в радиаторы и необходимость установки на каждой батарее дополнительной перемычки в виде трубы, так называемого байпаса, регулирующего подачу теплоносителя в радиаторе.
3. Постоянное проведение перенастройки запорной арматуры в зависимости от перемены давления и температуры воды, подаваемой в систему.

Главный минус вертикальной разводки – сложность установки индивидуального счётчика на отопление в квартиру, потому как потребуется приобретать отдельный тепломер на каждый стояк, что значительно повышает затраты. В этом случае чаще используется другой инструмент учёта расхода энергии – распределитель тепла, для установки которого потребуется согласие как минимум 50% жильцов подъезда.

Большинство новостроек отличается горизонтальной разводкой отопления, когда также имеется вертикальный стояк, предназначенный для распределения теплоносителя по разным этажам, и обратная магистраль. И от первого, и от второго стояка в каждую квартиру заводятся горизонтальные трубы, осуществляющие как подачу, так и обратный отток воды из системы. Обратная магистраль служит для того, чтобы собирать остывшую воду и транспортировать ее назад к теплостанции. К преимуществам горизонтальной разводки относят:

• возможность регулировать температуру подачи тепла в батареи каждой квартиры;
• проведение работ по ремонту системы в отдельном контуре без отключения других квартир;
• возможность отключать от отопления отдельно каждый контур.

Схема горизонтальной системы отопления в многоквартирном доме
