Тонкости строительства сарая из сэндвич-панелей

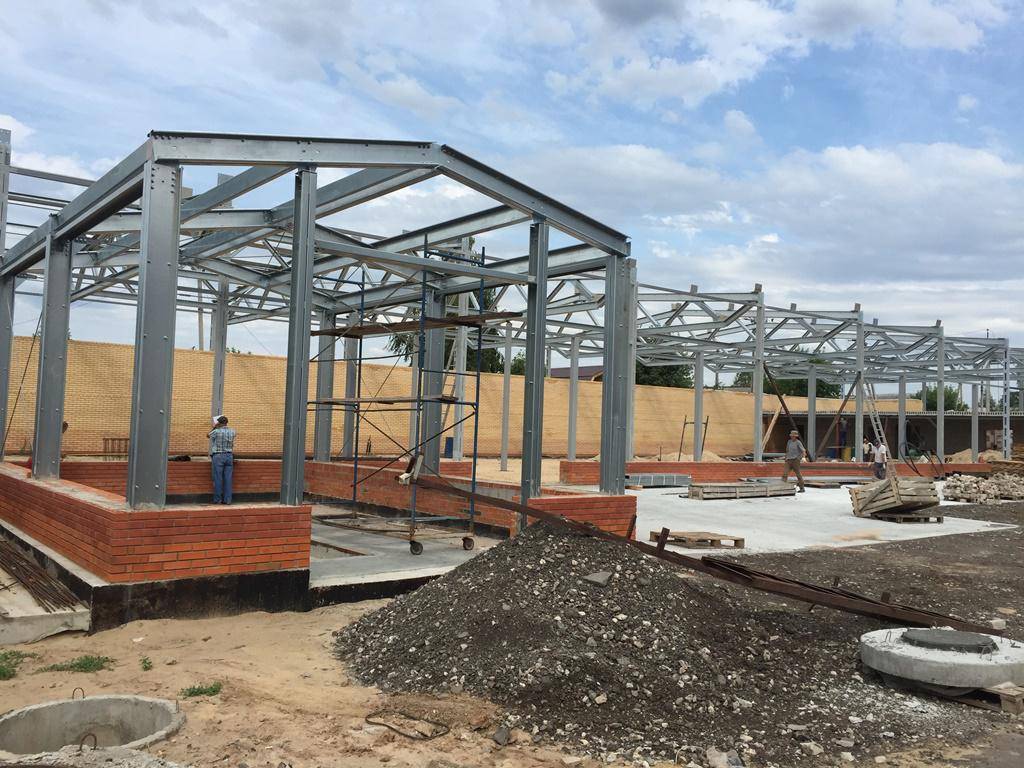

Каркас

Чтобы построить каркас из СИП панелей, понадобятся в первую очередь балки из металла или дерева. Для СИП панелей из профнастила требуются металлические направляющие, для закрепления плит из ОСП нужен брус.

Металлические балки бетонируются в тот момент, когда заливается бетонная плита. Деревянные балки инсталлируются в заранее подготовленные выемки.

Если вертикальные стойки будут высотой до трех метров, то промежуточные опоры не обязательны. Стойки устанавливают для каждого отдельного блока, тогда конструкция получится достаточно жесткой.

Горизонтальные балки скрепляют каркас будущего объекта, монтировать их необходимо в верхних и нижних точках, тогда это будет гарантией, что не произойдет деформации.

Когда каркас готов, можно монтировать СИП панели, и если все сделано правильно по заранее намеченному плану, то процесс монтажа будет несложным.

Сборка стен стартует от какого-нибудь угла (принципиального значения это не имеет). Применяя специальную стыковочную планку, угловую панель прикрепляют к вертикальной и горизонтальной направляющей. Чаще всего в качестве крепления используют саморезы. Когда одна панель закреплена, монтируют следующие блоки, при этом применяются стыковочные замки (прокладки), которые покрывают обязательно герметиком, чтобы шов был плотнее.

Остальной комплект сэндвичей прикрепляют к направляющим, которые находятся в самом верху и самом низу.

В гараже часто присутствуют полки и стеллажи для инструмента и других полезных вещей. Полка бывает обычно шириной 15- 20 сантиметров, поэтому при проектировании обязательно этот фактор тоже следует учитывать. Важный момент: полки обязательно крепятся к каркасу, тогда не будет наблюдаться никаких деформаций, нагрузка на стены будет минимальной.

Сами плиты могут быть сделаны из ПВХ, ОСБ или пенопласта. Каждая плита при размере 60 х 250 см весит всего не более десяти килограмм. Толщина блоков обычно порядка 110 –175 мм.

Есть также еще один способ (более простой) монтажа каркаса. Новая технология появилась в США, называется бескаркасным методом строительства гаража из СИП панелей. Такой вариант уместно использовать в южных регионах, где не бывает штормовых ветров и значительных снежных осадков.

Далее работа происходит по жесткой схеме. В одном углу ставят панель на стыке обвязочных балок. Выравнивают под уровень, затем с ударами молотка насаживают ее на брус. Все пазы непременно промазываются герметиком и монтажной пеной.

Замок закрепляется с помощью крепления ДСП к обвязке. В паз вставляют стыкующую балку, которая промазывается герметиком; панели подгоняются друг к другу и несущей балке и плотно закрепляются. Угловые панели встык закрепляются друг к другу с помощью саморезов.

Сэндвич-панели: общее понятие

Гараж из сэндвич-панелей относится к категории каркасных построек. Так называется многослойный материал, характеризующийся простотой монтажа. Производители выпускают панели для стен или кровли. Все они состоят из 3 слоев: среднего утепляющего и 2 внешних защитных.

Облицовка делается из ПВХ, ОСБ или магнезитовых листов. Она бывает профилированной или гладкой. Существуют материалы, имитирующие профлист, сайдинг, кирпичную кладку.

Теплоизоляционный слой производится из:

• вспененного полиуретана;
• пенопласта;
• минеральной ваты.

Свойства

Толщина плиты составляет 6-25 см, ширина — 1-1,25 м, длина — 2-12,5 м. Такие характеристики помогают строить быстровозводимые здания, имеющие минимальное количество горизонтальных стыков. Стоит заказывать плиты длиной, совпадающей с высотой стен строения. Панели выставляют вертикально, соединяя по методу шип-паз. Построенные из сэндвич-плит сооружения удерживают тепло, поэтому дополнительная теплоизоляция не требуется.

Преимущества использования

К положительным качествам рассматриваемого материала относятся:

• простота установки;
• возможность использования в любых климатических условиях (при выборе плит с соответствующим теплоизолятором);
• малый вес, облегчающий перевозку материала на строительную площадку или склад;
• минимальная нагрузка на фундамент, снижающая требуемую прочность закладываемого основания, делающая возможным возведение зданий на любой местности;
• привлекательный внешний вид, помогающий отказаться от облицовки фасада строения;
• гигиеничность;
• низкий коэффициент влагопоглощения;
• хорошие шумоизоляционные свойства;
• низкая стоимость материала (гараж из СИП-плит можно строить при ограниченном бюджете).

Преимуществом использования материала является простота установки.

Общие сведения

Слои

Каждая панель включает в себя всего три слоя. Два облицовочных и один включает в себя слой теплоизоляции. Наружные слои могут быть металлическими, ОСБ, ПВХ и магнезитовыми. Обшивка может быть как плоской так и профилированной. Существует СИП под сайдинг, блокхаус и проф лист.

Теплоизоляция может быть выполнена из:

• пенопласта,
• пенолистирола,
• вата из базальта,
• пенополиизацианурата.

Размеры

Сэндвич панели имеют толщину от 6 до 25 см. Ширина остается неизменной от 100-125 см. Длинна 2-12 метров. Размеры СИП панелей дозволяют строить помещения без множества швов и стыков. Панели выбирают в соответствии с размерами будущего строения, и накладывают их по вертикали особым методом шип.

Преимущества:

• Низкая теплопроводность. Помещения из сэндвич-панелей от 10 см, будут комфортными для южного района, для северного лучше выбрать толщину побольше.
• Отпадает надобность в покупке внутренней и наружной отделки.
• Нет усадки.
• Гараж будет очень легок, исключает необходимость укладки фундаментной основы.
• Отличное звукоизолирование.

Недостатки:

• Панели достигающие высотой 5м могут деформироваться под нагрузкой. Отличным вариантом будет установка панелей до 2,5 м.
• Подвергается легкому возгоранию. Это больше относится к утеплителю из пенопласта.

Как выполняются внутренние работы?

В первую очередь занимаемся полом. Несмотря на то, что разборные панели могут иметь разную теплопроводность, лучше делать устилку полового покрытия. Тут может подойти и обвязка.

После этого проверяется ровность всех стен, горизонтальных поверхностей.

Между собой панели закрепляются по принципу гребень-паз, а к поверхности крепятся шурупами, которые затягивают только после проверки на ровность.

Само по себе крепление не очень плотное, производство конструкции допускает сквозняки. Сборные бытовки необходимо покрывать герметиком, а точнее, заполнять им все стыки и щели.

Видео:

Сам по себе голый каркас и панели без утепляющих материалов и герметической пены подойдут разве что для хранения инструментов.

Если щели большие, то их закладывают таким же теплоизоляционным материалом, какой используют внутри бытовки.

Для крыши используются специальные кровельные сэндвич панели (их производство также достаточно распространено).

На последнем этапу внутри утепляют стены, делают отводы для водостоков, вставляют стеклопакеты в окна, подводят электричество.

Общая схема монтажа сэндвич-панелей

Перед началом работ нужно не только подготовить крепежи и сопутствующие инструменты, но и продумать, как выполнить подъем материала к верхней части дома. Чаще используют вакуумный подъемник, обычный кран или лебедку на текстильных канатах.

Подготовительные работы

Перед монтажом стеновых элементов тщательно проверяют ровность каркаса. На этом этапе он должен быть пропитан антисептиками и антипиренами — для древесины, обработан антикоррозийными составами — для металла.

Те элементы каркаса, которые будут соприкасаться с панелями, изолируют. На них крепят специальную уплотнительную ленту.

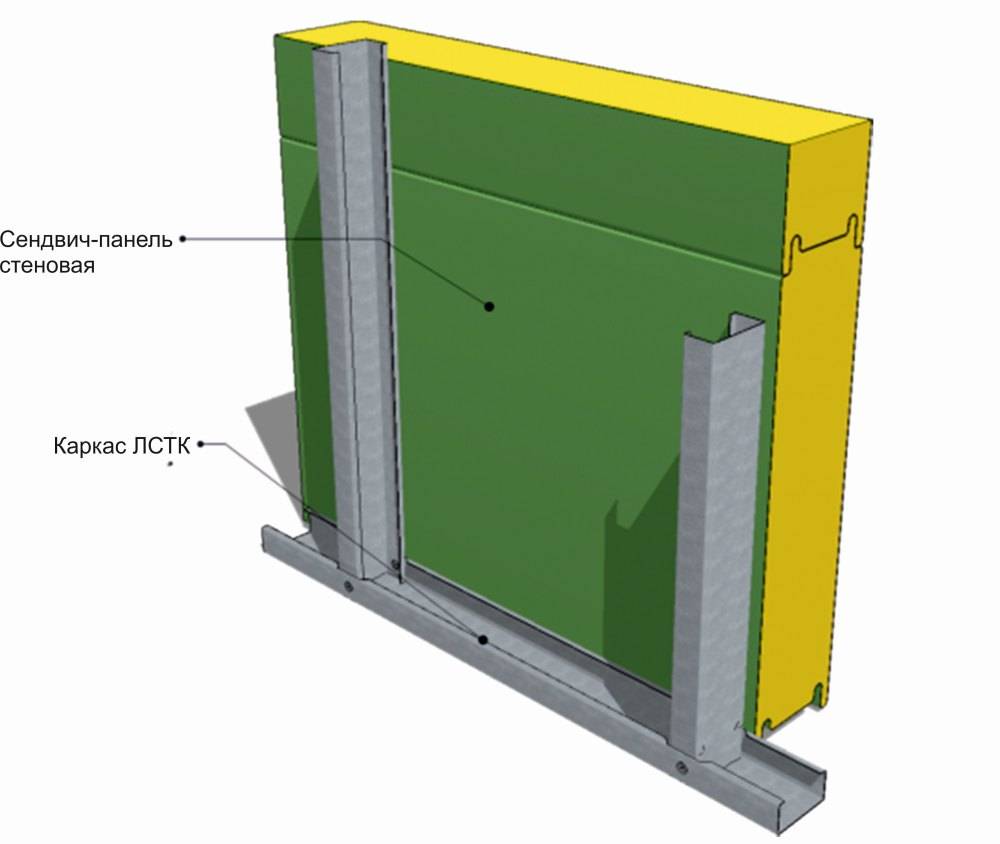

Опорой стеновым сэндвич-панелям служит несущий металлопрофиль (U-профиль) или брус, который фиксируют по периметру цоколя. Для бетонного основания используют анкеры с шагом установки 5-6 см, для деревянного — саморезы с тем же шагом. Между цоколем и несущим профилем кладут гидроизолирующую прокладку, а в паз последнего — утеплитель.

Сами панели очищают от пыли, грязи, защитной пленки и при необходимости обрезают до нужных размеров. Делают это строго по горизонтали и по заранее нанесенной разметке. Используют электрический лобзик или дисковую пилу с насадками для металла. Также засверливают те панели, которые будут крепиться непосредственно к основанию.

Горизонтальная и вертикальная установка стеновых панелей

Горизонтальная установка подходит для небольших домов, высота стен которых не превышает 3 м. Правильный монтаж стеновых сэндвич-панелей выполняют в определенной последовательности и с учетом некоторых особенностей.

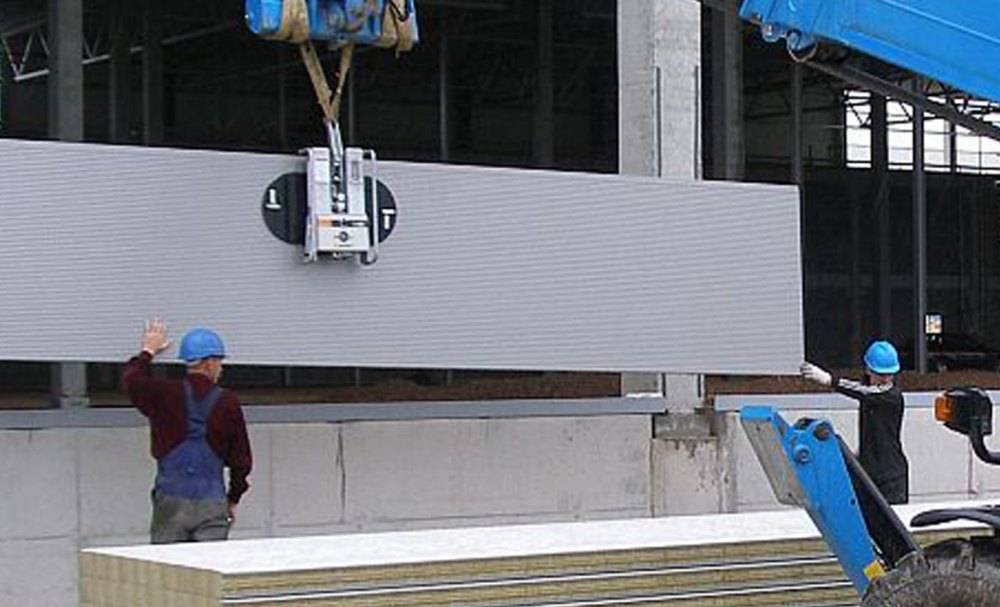

Используя захваты для монтажа, стартовый ряд панелей устанавливают в направляющий профиль. Их стыкуют строго вертикально, чтобы избежать деформации замков.
Панели временно фиксируют с помощью струбцин

Важно не пережать плиты.
Крепят материал на каркасе, используя саморезы по металлу или древесине (зависит от материала стоек). При этом от края сэндвич-панелей отступают не менее 3 см

Шаг установки крепежей — 9 или 12 см по ширине плиты. Направление работы — сверху вниз.
Снимают струбцины.
Приступают к монтажу следующего ряда панелей.

Обратите внимание! В стыках между панелями одного горизонтального ряда прокладывают уплотнитель или слой минеральной ваты. Для стеновых элементов шириной 4 м достаточно изоляционного шва в 15 мм, для 6 м — 20 мм

Впоследствии стыки оформляют нащельниками.

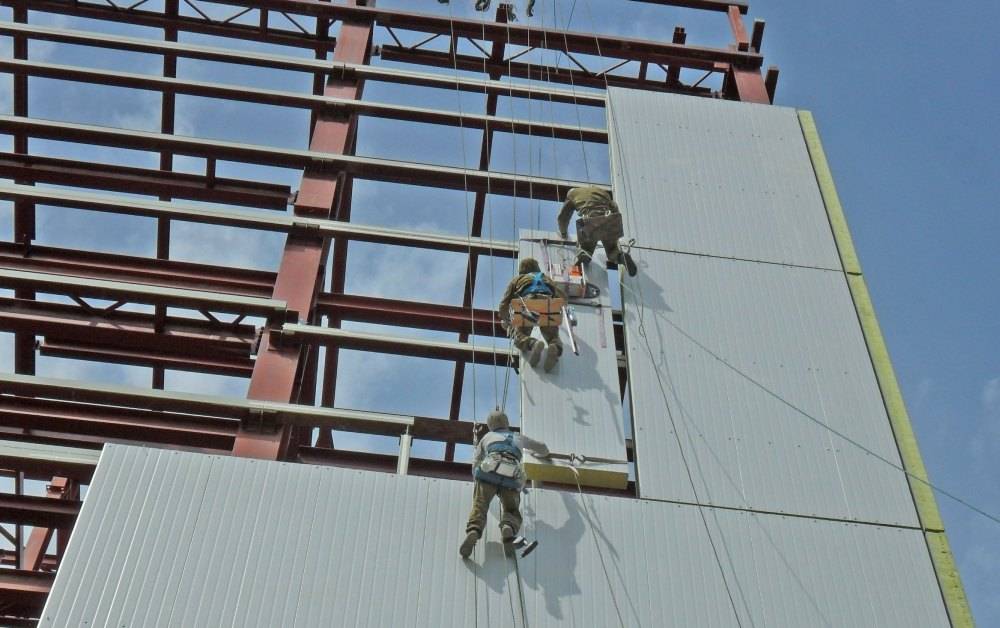

Чаще всего технологию вертикального монтажа сэндвич-панелей используют при возведении домов высотой 3-6 м. По сути она ничем не отличается от горизонтального.

Отдельного внимания заслуживает момент стыковки соседних плит. Из-за большой высоты стеновых элементов бывает трудно выполнить замковое соединение. Для этого требуются специальные прижимы. Прикладывать ударную силу категорически запрещено.

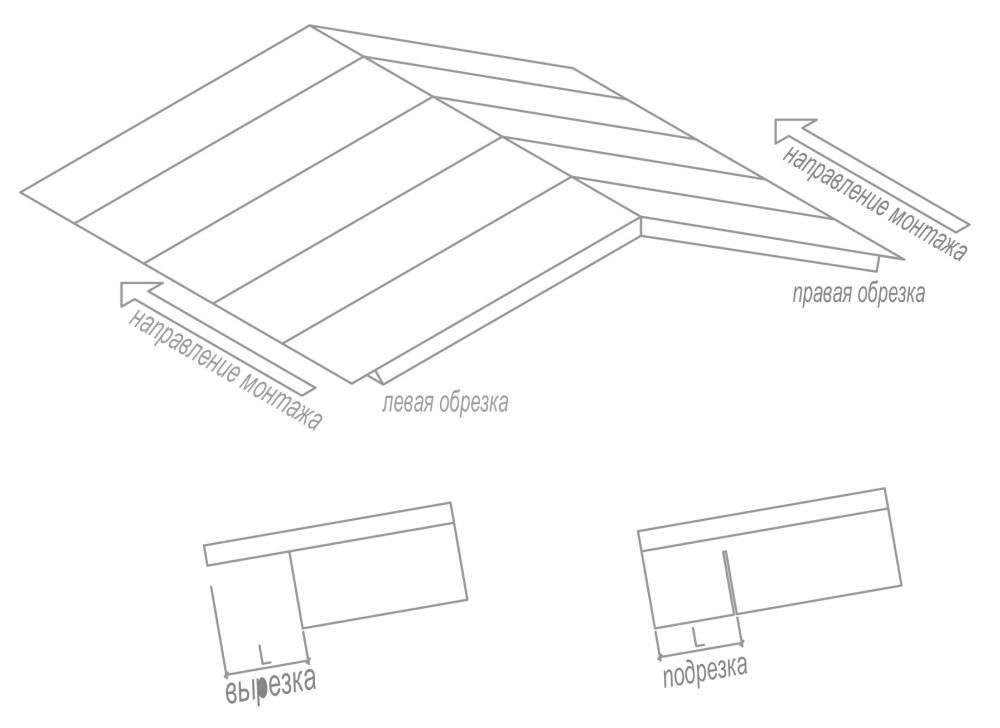

Монтаж кровельных панелей

Кровельные панели монтируют под углом 5 градусов. Их поднимают на рабочую площадку и укладывают на собранный каркас, предварительно приклеив к нему уплотнительную ленту. Фиксацию выполняют саморезами.

Особенность кровельных элементов в том, что их укладывают не встык, а с нахлестом. На верх стартовой панели наносят силиконовый герметик, на следующей панели подрезают торцевую часть с утеплителем на величину нахлеста. Обычно она составляет 20 или 30 см. При этом действует правило: чем менее покатая крыша, тем больше нахлест. Направление работы — от свеса крыши к ее коньку.

Сначала на нужную высоту выполняют укладку элементов в поперечном стыке и лишь затем формируют продольный. Самое главное в нем — качественная изоляция, поэтому в паз замка укладывают слой силиконового герметика.

Как самому сделать сэндвич-панели

Технологию изготовления сэндвич-панелей нельзя назвать сложной. Однако она имеет некоторые нюансы, несоблюдение которых может свести на нет все старания. Определенная сложность самостоятельного изготовления заключается в отсутствии специального оборудования – пресса.

Выбор утеплителя и наружного слоя

Вид облицовки зависит от специфики применения. Как правило, собственноручно собранные термопанели задействуют в частном домостроении. Для работы используют древесные плиты ОСП толщиной 9 мм.

Сделать самостоятельно сэндвич-панели из профнастила крайне сложно. Здесь не обойтись без оборудования для работы с металлом и агрегата для прессовки готовых изделий.

При выборе теплоизоляции предпочтение отдают пенопласту или пенополистиролу

Важно грамотно рассчитать толщину утеплителя, отталкиваясь от специфики возводимого здания и климатических особенностей региона. Габариты листов определяют по размерам будущего строения

Необходимо спланировать расстановку панелей так, чтобы минимизировать трудозатраты на раскрой и избежать отходов.

Требования к клеевому составу

Для изготовления термоплит понадобится полиуретановый клей. В условиях массового производства используют два типа состава:

• двухкомпонентный – полимеризация происходит при контакте полиольного и изоционатного компонента, перед применением клей требует подготовки;
• однокомпонентный – затвердевает в процессе взаимодействия с воздухом.

В домашних условиях используют последний вариант. Однокомпонентный состав практичней в применении и не уступает по адгезивным качествам двухкомпонентному собрату.

Клей для сборки самодельных панелей должен соответствовать следующим требованиям:

• сохранение качеств на протяжении всего срока эксплуатации;
• влагостойкость;
• экологическая безопасность – в составе не должны присутствовать токсичные компоненты;
• стойкость к температурным колебаниям – сохранение свойств в условиях от -40°С до +50°С.

Сборка сэндвич-панелей: пошаговый инструктаж

Перед тем как приступить к изготовлению, необходимо подготовить рабочую зону – место очистить от мусора. Выполнять сборку можно на невысоком столе или соорудить помост на ровном полу.

Этапы сборки сэндвич-панелей своими руками:

1. Уложить первый каркасный лист и покрыть его клеем. Состав распределяют равномерно, используя резиновый зубчатый шпатель или распылитель.
2. Разместить утеплитель. Работы проводят достаточно быстро, пока клеевой состав не высох.
3. Внутренний слой промазать клеем.
4. Наружную облицовку уложить на теплоизоляционный материал.

Далее продолжают изготовление – на собранную панель укладывают следующие листы, придерживаясь описанной технологии. Между плитами размещают слой бумаги.

При работе следует придерживаться следующих правил:

• время на распределение клея ограничено – не более 10 минут, иначе состав застынет, и слои не склеятся между собой;
• процесс полимеризации сопровождается вспениванием – в это время надо выполнить сжатие заготовок, необходимое усилие – около 18 т;
• время выдержки под прессом – около 3 часов;
• к срезке кромок и подготовке замковых соединений приступают после полного высыхания панелей – не ранее чем через сутки.

Для работы желательно привлечь помощника. Вдвоем проще укладывать большие листы материалов и можно сократить время на нанесение клея.

Создание замкового соединения

В условиях производства замки делают автоматическим путем во время прессования изделий. Ручное оборудование такого функционала не имеет, но можно разработать замковую систему своими руками. С одного торца плиты нужно прикрепить деревянный брусок, а с другого – вырезать теплоизоляционный материал. Глубина выемки должна соответствовать толщине вставки.

Характеристики покупных стройматериалов

Производители выпускают кровельные и стеновые панели. Первые оснащены замками внахлест для улучшения герметичности стыков, вторые – соединениями шип/паз и фальцевыми замками.

Стандартные габариты панелей:

• ширина – 1185 мм;
• длина – 1-12 м;
• толщина – 50-300 мм.

Значительную роль при выборе термопанелей играет именно толщина. Чем больше этот показатель, тем выше энергосберегающие и прочностные характеристики материала.

В регионах с умеренным климатом при возведении домов и зданий промышленного назначения используют сэндвич-панели толщиной 120 мм, в местности с суровыми зимами – 150 мм.

Особенности строительства

Сарай как постройка отличается небольшим весом. Поэтому не требуется делать дорогостоящий фундамент. Альтернативным способом является установка столбов опор во всех углах сооружения. Можно использовать винтовые сваи. Они отлично подойдут для любого грунта и в состоянии выдержать достаточно большой вес.

После того как фундамент полностью устроен можно приступать к нижней обвязке. Если используются СИП панели можно не применять слишком массивный брус, достаточно будет досок толщиной 40 мм

Нижней обвязке стоит уделить особое внимание и выполнить все работы правильно. Это обеспечит надежность всей постройки в целом

Необходимые инструменты и материалы для строительства:

• СИП панели;
• монтажная пена;
• саморезы;
• шуроповерт и дрель;
• рулетка и уровень;
• пила (лучше использовать электрическую).

Строительные и жилые вагоны-бытовки: деревянные и металлические, модульные и на колесах

Одной из положительных сторон мобильных конструкций служит то, что металлические строительные вагончики бытовки при возведении не нуждаются в фундаменте. Это позволяет избежать не только затрат на его обустройство, но сэкономить время. Кроме того, с их помощью Вы сможете расположить своих работников в непосредственной близости от строящегося объекта. При этом не теряется комфортабельность условий проживания. В классическом варианте они проектируются как спальня и место для приёма пищи, эти комнаты могут быть как отдельными, так и совмещёнными. Дополнительные варианты использования: пост охраны, торговое или складское помещение, передвижной мобильный офис.

Деревянные вагончики бытовки на стройке используются редко. Чаще всего их покупают дачники, хотя и для отдыхающих у моря они могут стать прекрасным приобретением. Обычно после установки их комплектуют системой водоснабжения, что позволяет сделать даже комфортную кухню в отдельной комнате. При установке на колёса может транспортироваться как прицеп к автомобилю.

Показатели, положительно характеризующие жилые вагончики бытовки:

• монтаж в течение одних суток;
• хорошее качество и надёжность используемых в производстве бытовки материалов;
• высокая функциональность, достигается благодаря отменной звуко- и тепло- изоляции;
• комфортные условия проживания в бытовке с водоснабжением, электричеством и санузлом;
• компактность, бытовка отлично выручит, если на строительном участке ограничено место;
• низкая стоимость конечного изделия.

Советы

Баня из сэндвич панели – постройка небольшая, но разработку проекта нужно вести очень тщательно. Нюансов много. Нужно отодвинуть самые горячие объекты от стен. Сэндвич панели соединяются практически герметично, поэтому вентиляция должна работать хорошо. Ту же трубу из печи лучше использовать не обычную, а сэндвич трубу.

Сэндвич трубы – конструкция

Вход с баню нужно делать с тамбуром, иначе каждое открытие входной двери будет сопровождаться холодным сквозняком. особенно неприятно проникновение холодного воздуха в баню зимой. В общем, лучше сделать тамбур сразу, чем потом его пристраивать.

Баню нужно не только правильно построить, даже камни нужно укладывать особым образом

Баню обычно строят на возвышенности или небольшом склоне. Это нужно, чтобы не было грязи. Идеальным дополнением к бане будет бассейн. И совсем не обязательно делать бассейн стационарным. Можно купить надувной, а лучше – каркасный. Но о ровной засыпанной песком площадке площадью хотя бы 2 на 3 метра стоит подумать заранее. Ну а зимой, когда вы бассейн свернете, можете после баньки на этой же площадке бухнуться лицом в снег.

Пол в бане – еще одна часть конструкции, требующая особого подхода

Поздняя осень, зима и ранняя весна – лучшее время для строительства бани. Материалы дешевеют, а если строить из сэндвич панелей, то на качестве постройки низкие температуры не отразятся. Главное – не откладывайте строительство баньки на потом, иначе вы её никогда не построите. Баня – прекрасное средство лечения и профилактики зимних простуд!

P.S. Не перепутайте металлические сэндвич панелей и СИП панели. В СИП панели ограждающая конструкция выполнена из ДСП. ДСП славится тем, что постоянно выделяет формальдегиды. Вполне возможно, хорошо разогретая ДСП будет очень активно выделять формальдегиды. Вам придется дышать всем этим добром в небольшом помещении. А вот с поверхности стальных листов ничего испаряться не будет.

P.P.S. Выпускаются сэндвич панели с окраской под дерево. Так что баня из сэндвича может быть похожа на деревянную.

Возведение каркаса сарая пошагово: подробная инструкция

Итак, строительство любой хозпостройки проводится в следующей последовательности:

1. Выбора наиболее подходящего места.
2. Укладки фундамента.
3. Сборки каркаса и выгонки стен.
4. Обустройства крыши.
5. Проведения внутренних и наружных отделочных работ.

Выбор типа фундамента и его заливка

Так как хозпостройка является довольно легким зданием (из-за небольших размеров), то для ее строительства нет необходимости возводить капитальное основание. Но сооружение фундамента все же необходимо, чтобы здание прослужило много лет, не теряя своих первоначальных качеств.

Выбор фундамента определяется в зависимости от используемых материалов строительства, высоты здания и типа кровли. Как правило, дачники используют следующие фундаменты:

• блочный. Подходит для возведения легких зданий из дерева. Для его сооружения используются бетонные блоки, которые устанавливаются на песочную подушку. Данный тип основания отличается небольшими затратами и оперативными сроками возведения;
• монолитный. Является универсальным, так как подходит для разных типов грунта. Для его обустройства укладывается подушка из песка, а сверху заливается бетон и укладывается арматура. С таким основанием нет необходимости делать пол внутри помещения;
• столбчатый. Обычно применяется для каркасных сооружений. Отличается недорогими ценами и простотой строительства, но его нельзя использовать на сложном грунте;
• свайный. Применяется на любых типах почвы. Но характеризуется высокой себестоимостью, поэтому используется редко;
• ленточный. Его применяют при строительстве кирпичных построек. Он отличается высокими техническими характеристиками, высокой ценой и длительными сроками строительства.

Возведение стен и перегородок

При возведении стен в деревянных здания проводятся следующие мероприятия:

1. По углам выставляются опорные столбы, а по периметру – стойки.
2. Далее монтируются окна и двери.
3. После проводится наружная и внутренняя обшивка.

Монтаж крыши, дверных и оконных блоков

Самым оптимальным вариантом при строительстве хозблока, является сооружение односкатной кровли. Она не требует капитальных финансовых вложений, обладает хорошей вентиляцией и экономичным расходом материалов. Ее наклон делается в сторону двери, чтобы с крыши хорошо стекали осадки.

После возведения кровли можно приступать к установке окон и дверей. Их стоит заранее заказать в хорошей и проверенной компании. Если речь идет о даче, где вы не проживаете в зимний период, то лучше установить металлическую надежную дверь (это предотвратит кражу вашего имущества). К тому же, металлическая дверь справится с любыми негативными атмосферными явлениями и выдержит дополнительные нагрузки, а если остановить выбор на деревянной двери, она будет разбухать при высокой влажности и со временем может покоситься.

Обшивка стен сарая

Обшивка стен в деревянном строении выполняется из ОСБ плит, вагонки, необрезной доски, профлиста.

При выборе необрезной доски, материалы распускают на элементы необходимых размеров, и выбирают технологию елочка (которая делается с нахлестом). С такой технологией обшивки, каждый новый ряд досок опускается на нижний ярус своей кромкой.

Намного дешевле обшить здание ОСБ плитами

Здесь важно крепить листы так, чтобы их стыки приходились по центру каркаса. Данный материал отличается стойкостью к негативным факторам

Он не гниет, не трескается, и длительное время сохраняет свои первоначальные технические качества.

Что касается профлиста, то он крепится к каркасу саморезами, и листы необходимо накладывать с нахлестом в 15 см.

Утепление и отделка несущих конструкций

Чтобы помещение было теплым даже в зимнее время года, его необходимо дополнительно утеплить снаружи или изнутри. В качестве утеплителя используются разные материалы: пенопласт, минеральная вата, опилки. При утеплении кровли применяются те же материалы, которые необходимо разместить в пространстве между балками.

Полезные советы по монтажу облицовки сэндвич-панелями:

1. Облицовку начинают монтировать с угла здания.
2. Проекты домов бывают разными и используются разные конструкции при монтаже. Если используются конструкции весьма габаритных размеров, следует вызвать специалистов, ведь в одиночку физически невозможно выполнить данную работу. Только бригадными усилиями можно монтировать большие панели.
3. Если в процессе установки возникли дефекты они исправляются путем применения универсальных дополнительных элементов. При покупке сэндвич панелей не забудьте приобрести саморезы для их крепления. Дополнительные элементы не только повышают эстетику здания, но и служат полезными показателями при облицовке.
4. Первая панель дает направление и замок для монтажа всех последующих.
5. Фиксация производится от верхнего торца и плавно продвигается от верха к низу.
6. Все щели на зафиксированных полотнах необходимо замазать силиконовыми герметиками. Это продлит их срок службы, т.к. они будут защищены от влаги.
7. При установке панелей в горизонтальном положении в нижней части монтируется начальный профиль сэндвич панелей, благодаря ему конструкция приобретает ориентир.
8. Облицовочный слой обычно скрывает утеплительный материал. Им могут быть пенопласт или негорючая минеральная вата.
9. Чтоб конструкция была точной необходимо проводить контрольные риски, это поможет придерживаться заранее заданных размеров.
10. Завершением монтажных работ является утепление вертикальных стыков минеральной ватой. Чтобы конструкция была эстетически более привлекательной используются нащельники.

Надеемся, что данная статья помогла рассмотреть аспекты монтажа сэндвич панелей к каркасу, основные подготовительные моменты и варианты крепления к несущей конструкции.

Также предлагаем посмотреть видео по сборке каркаса под сэндвич-панели:

Правила монтажа

Чтобы здание получилось прочным и теплым, при его сборке необходимо соблюдать следующие правила:

• Нельзя поднимать панели за наружную обшивку;
• Место установки каждого нового элемента отмечают метками;
• Первые панели крепят немного выше цоколя, для проверки правильности геометрии всей конструкции;
• Стык стеновых панелей с кровельными должен иметь зазор не менее 20 мм;
• Затягивать саморезы необходимо до начала момента прогиба обшивки;
• Температурные зазоры в замках должны быть около 3 мм;
• Во время перерывов в работе нельзя оставлять панели не закрепленными.

Все стыки, места соединений и примыканий защищаются доборными элементами. Закреплять их начинают снизу, идя вверх. Предварительно стыки герметизируют, а зазоры конопатят утеплителем.

Дома по СИП-технологии: достоинства и недостатки

Несмотря на то, что такой строительный материал, как сендвич-панели, используется в нашей стране реже традиционного кирпича или дерева, уже сейчас можно выделить все плюсы и минусы, которыми обладает технология строительства домов из сип панелей.

Дом из СИП-панелей с отделкой.Источник wallpaperflare.com

Преимущества технологии сборки домов из СИП-панелей

Строительства домов рассматриваемым способом, прошло многочисленные испытания по проверке качества. Технология сборки дома из СИП-панелей хороший выбор, ввиду следующих преимуществ:

• Высокая теплоизоляция плит. Дома, возводимые по СИП-технологии, отличает степень теплоизоляции, которая намного выше, чем у кирпича. Для достижения низкого коэффициента теплопотери кирпичного сырья требуется толщина несущего элемента порядка 3 метров, с тем условием, что стандартный показатель панельной толщины составляет 18 сантиметров.
• Превосходные шумоизоляционные характеристики. Пенополистирол не пропускает в помещение уличные шумы.
• Небольшой вес готовой конструкции. Один квадратный метр такой конструкции имеет средний вес 20 килограмм. Для сравнения, аналогичная площадь кирпичной кладки может весить до 500 килограмм. Благодаря этому, жилье, возводимое по канадской технологии не требует наличия мощного фундамента.
• Максимально сжатые сроки строительства. Технология монтажа СИП-панелей осуществляется легко, они изготавливаются в очень короткие сроки. Возвести здание можно за несколько недель. Для примера, на строение двухэтажного дома по СИП-технологии под ключ уйдет около трех недель.
• Высокая механическая прочность конструкции позволяет выдерживать большую продольную и поперечную нагрузку.

Дом из СИП-панелей на стадии строительства.Источник www.needpix.com

Основные недостатки СИП-панелей

Сэндвич-панели обладают широким спектром преимуществ, однако, наряду с этим у них имеются свои недостатки:

Отсутствие возможности осуществлять свободную циркуляцию водяного пара

По этой причине строения нуждаются в качественных вентиляционных системах.

Низкая огнестойкость некоторых категорий сэндвич-панелей, в связи с чем, рекомендуется провести дополнительную установку пожарной сигнализации и уделить особое внимание вопросу изоляции электропроводки. Данное сырье не устойчиво к воздействию влаги

Рекомендуется проектировать довольно широкий фундамент для защиты строения от сырости

Данное сырье не устойчиво к воздействию влаги. Рекомендуется проектировать довольно широкий фундамент для защиты строения от сырости.

Строительство дома по СИП-технологии.Источник www.bizspeedlegal.com

Расчет материалов

Главное, что следует знать при строительстве сооружений из сэндвич-панелей – это количество тех самых панелей, чтобы не купить лишнее и не бегать по городу в поисках недостающего элемента. Возьмем как пример гараж 5 на 7 метров с высотой передней стенки 3,6 метра, а задней 2,4 метра.

Ширина и высота ворот будет соответственно 2,7 и 2,3 метра. Крышу будем проектировать односкатной.

Расчет сэндвич-панелей для гаража

Найдем площадь треугольника по формуле S=a·h, где a – длина стены, h – высота стены.

S=7·2,4=16,8 м²

Поперечный стык стеновых панелей.

После найдем площадь прямоугольного треугольника, используя формулу S=(a·h):2

S=(7·1,2):2=4,2 м²

Общую площадь боковой стены возможно получить сложением предыдущих результатов, а затем результат увеличить вдвое в связи с тем, что стены две.

16,8+4,2=21 м²

21·2=42 м²

Получается, что на боковые стороны гаража необходимо приобрести 42 м² сэндвич-панелей. Таким же образом можно рассчитать площадь задней стенки гаража по известной нам формуле.

S=5·2,4=12 м²

Так как на передней стенке располагаются ворота, то сначала стоит узнать  их площадь и вычесть ее из общей площади стены.

S_в= 2,7·2,3=6,21 м² – площадь ворот.

S=3,6·5=18 м² – площадь стены.

S_л=S-S_в=18–6,21=11,79 м² – чистая площадь передней стены без учета ворот.

Находим площадь крыши.

S=5·7=35 м²

Суммируем полученные данные.

42+12+11,79+35=100,79 м²

Получается, что на гараж с заданными выше параметрами следует приобрести почти 101 м2 сэндвич-панелей.

Расчет бетона для фундамента

Чаще всего строители при возведении основания гаража из сэндвич-панелей используют ленточный или плитный фундамент. Ленточный находится по периметру гаража, а также имеет дополнительную ленту по центру помещения от передней до задней стенки. Высота и ширина бетонного основания 40 на 40 соответственно.

Защитная пленка сэндвич-панели.

Количество смеси, необходимого для заливки фундамента, определяется по формуле объёма куба V=h³, где h – значение сторон фигуры. Сначала найдем значение одной ленты, а потом результат умножим на 3 и узнаем объём всех трех лент.

V=0,4·0,4·7=1,12 м³ – одна лента.

1,12·3=3,36 м³ –  три ленты.

Далее рассчитываем количество смеси, необходимое на среднюю ленту, идущую от середины передней до середины задней стенки. Сначала три ширины ленты вычтем из ширины помещения.

5-(0,4+0,4+0,4)=3,8 м

Найдем, сколько необходимо смеси для полученного значения ленты. В формулу нахождения куба подставляем значения и получаем следующее.

3,8·0,4·0,4=0,608 м³

Находим общее значение двух сторон.

0,608·2=1,216 м³

Зная эти данные теперь легко найти общий объём бетонной смеси.

3,36+1,216=4,576 м³

Вычисления плитного фундамента гораздо проще. При толщине основания в 20 сантиметров расчет по той же формуле нахождения объёма выглядит следующим образом:

V=5·7·0,2=7 м³

Если гараж спроектирован со смотровой ямой, то при проведении расчетов следует найти ее объём, а затем вычесть его из итоговых значений.

Расчет арматуры для основания

Арматурный пруток сечением 12 мм используется для усиления прочности плитного фундамента. Он кладется в виде сетки с ячейками 15 на 15 см и заливается бетонной смесью.

Перпендикулярно передней и задней стенке поместится следующее количество прутка:

5:0,15=33,3 прутка.

Узнать общую длину в погонных метрах поможет следующий расчёт:

33,3·7=233,1 п. м. по длине гаража.

Схема гаража из сэндвич-панелей.

Аналогичные действия проведем и по отношению к ширине гаража:

7:0,15=46,6 прутка.

46,6·7=326,2 п. м. по ширине гаража.

Сложив эти значения, получаем общее количество арматуры в погонных метрах:

233,1+326,2= 559,3 п. м.

Армирование всегда производится в 2 слоя, следовательно, итоговое число будет выглядеть следующим образом:

559,3·2=1118,6 п. м. потребуется для армирования плитного основания гаража 5 на 7 метров.

Необходимые инструменты

Набор инструментов для строительства гаража из такого материала не уникальный. Человек, хоть немного занимающийся строительством, основную часть уже имеет в наличии, а некоторые элементы можно взять напрокат у строительных магазинов или доброго соседа.

А набор выглядит следующим образом:

• лопата либо мини экскаватор;
• земельный бур;
• тачка для вывоза земли;
• молоток;
• ножницы по металлу;
• шуруповерт;
• циркулярная пила;
• ножовка;
• аппарат для замешивания бетона;
• резервуар с водой;
• кусачки;
• аппарат для сварки;
• вертикальный и горизонтальный строительный уровень;
• рулетка измерительная;
• деревяные колышки и веревка.

Типовая структура и виды сэндвич-панелей

Строительные плиты состоят из трех слоев. Внутренний слой – утеплитель, отвечающий за теплоизоляционные качества панели, два внешних слоя – жесткий облицовочный материал, обеспечивающий прочностные характеристики. Между собой элементы скрепляют клеем.

Назначение сэндвич-панелей во многом определяет тип облицовочного материала. Исходя из этого критерия, выделяют три вида изделий:

1. Сип панели. Внешняя оболочка – разные древесно-стружечные плиты (ОСП, ЦСП, ДВП, ДСП). Такой материал преимущественно используют при возведении каркасных сборно-щитовых домов.
2. ПВХ панели. Сэндвич-панели с пластиковой облицовкой отличаются от предыдущих изделий более высокой прочностью, стойкостью к влаге, длительностью безремонтной эксплуатации. Основное назначение – сооружение промышленных и торговых зданий.
3. Металлические панели. Наиболее прочные представители сэндвич-панелей. Внешняя оболочка – профилированный или гладкий оцинкованный лист. Толщина облицовки – 0,5-0,7 мм.

В качестве утеплителя используют:

1. Минеральную вату. Теплопроводность – 0,043-0,044 Вт/М*с, прочность на сжатие 0,026-0,03 мПа. Материал не горюч, сохраняет свои качества в температурном диапазоне +80…-180°С.
2. Пенополистирол. Теплопроводность – 0,030-0,035 Вт/М*с. Утеплитель не поддерживает горение и не поглощает воду.

Минеральная вата абсолютно пожаробезопасна, способна сохранять характеристики при экстремально высоких температурах. Однако она теряет свои теплоизоляционные свойства при намокании.
