Расчет размера корпуса
Когда известен объем корпуса, то форма этого корпуса на звучание не влияет. Существуют различные программы для расчета короба для сабвуфера (программа для расчета корпуса сабвуфера– «JBL SpeakerShop» или «Winisd beta». ), но можно просто расчет произвести, самостоятельно зная, что объем равен V=h x L x A (где h это высота, L -длина, А — ширина).
Для примера, как рассчитать короб для сабвуфера, если для 12 дюймового сабвуфера (305 мм), рекомендуемый объем 45 л. Измеренная допустимая высота для корпуса в автомобиле, 340 мм (h=340 мм), длина 680 мм (L=680 мм), рассчитаем ширину. А=V/Lxh
Допустимая высота (h) для места в автомобиле h=340 мм=34 см=0,34 м, а допустимая длина L=680 мм=68 см=0,68м. 1 литр = 1•10−3 м³ 1 л = 0.001 м³ тогда V= 45 л = 0,045 м³.
Не забудьте, что есть внутренний и внешний объем, поэтому учитывать необходимо толщину материала, из которого делают сабвуферный короб. Если короб делают из МДФ с толщиной в 2 мм (0,02м), тогда уменьшаем измеренные величины высоты и длины на толщину МДФ с обеих сторон и рассчитываем внутренний объем.h = 0,34м -0,02 х 2= 0,3м; L = 0,68м – 0,04м = 0,64м.

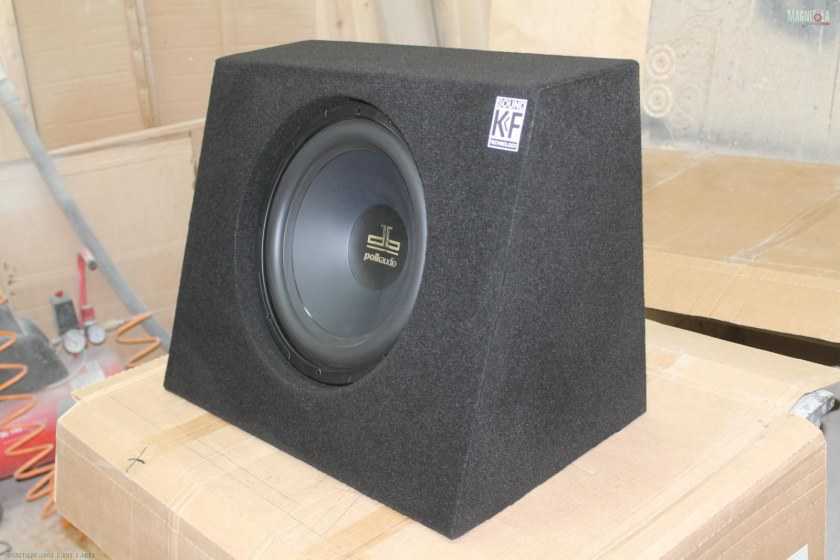

Кроме этого необходимо учесть при расчете и объем используемых при изготовлении корпуса внутренних распорок. Предположим в качестве распорок используем брус с толщиной 3 см на 3см, тогда получится 4 бруска с длиной 0,64м (длина L =0,64м) и 4 бруска с длиной 0,24м (длина получившееся из высоты «h» уменьшенной на 3 см с обеих сторон 0,3 – 0,03 х 2 = 0,24). Пока учитывать внутренние распорки по бокам не будем. Объем, который будет у распорок в этом случае — V=(0,03 x 0,03 x 0,64) x 4 +(0,03 x 0,03 x0,24) x4=0,003168 м³. Тогда увеличиваем объем короба на объем распорок. V= 0,048168 м³ А = V/L x h = 0, 048168м³ /0,3м x 0,64 = 0,2509м. Если объём увеличить и на объем распорок боковых тогда, А=0,255 м. Хотим сделать сабвуферный корпус с чуть наклоненной передней стенкой, в этом случае длины боковых стенок изменятся: если, А=0,255 м, тогда А= а + b / 2= 0,33 + 0,18 /2=0,255 , то есть уменьшите величину длины «b» на величину на которую увеличите величину «а».
Если необходимо рассчитать объем короба для сабвуфера сложной формы! То вы можете обратится в нашу Автостудию, для расчета и изготовления корпуса.

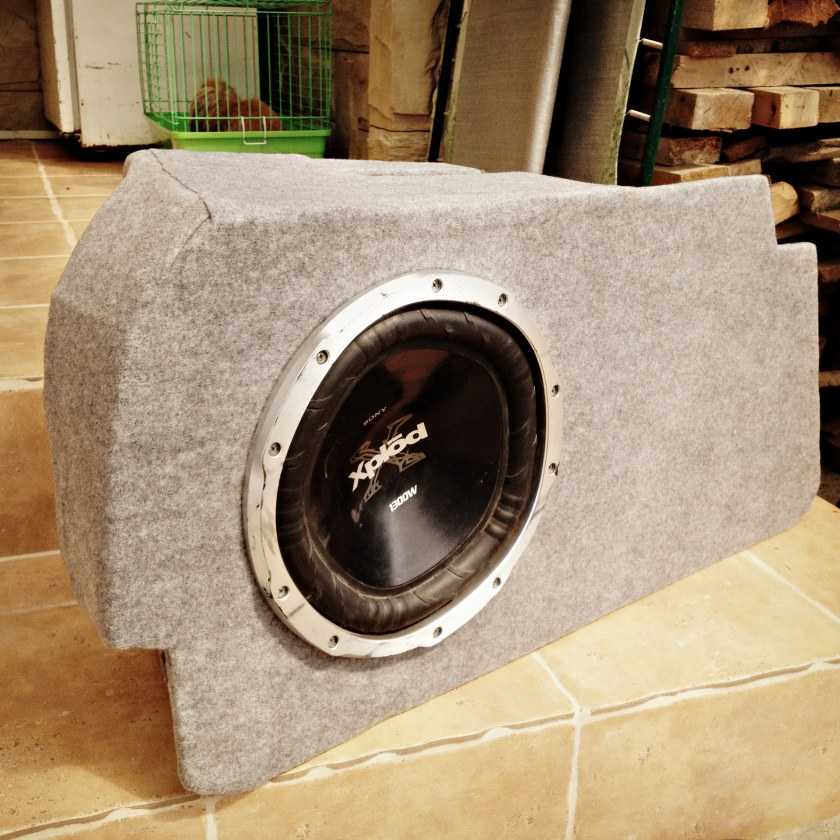

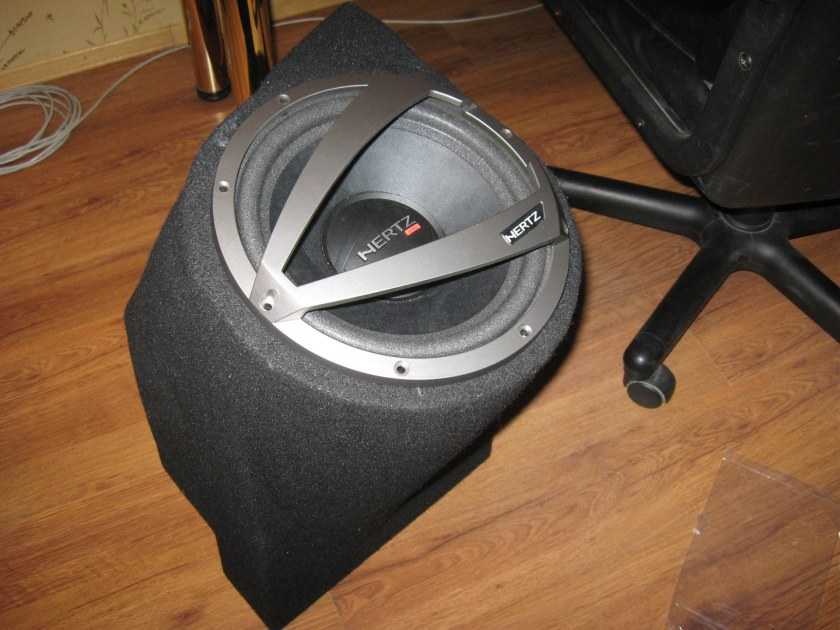

к примеру, корпус сабвуфера устанавливается в нишу крыла, и будет иметь сложную геометрическую форму, повторяя геометрию ниши, при этом задняя часть корпуса сабвуфера имеет разные формы.В этом случае придётся рассчитывать корпус сабвуфера по частям, считая отдельно объемы «1» и «2» частей.
Тоже просто
Еще вариант простого, но уже настоящего сабвуфера – со спаренной НЧ ГГ. Спаривание НЧ динамиков – очень эффективный способ повысить класс их звучания. Конструкция сабвуфера на спарке старых 10ГД-30 дана на рис. ниже.

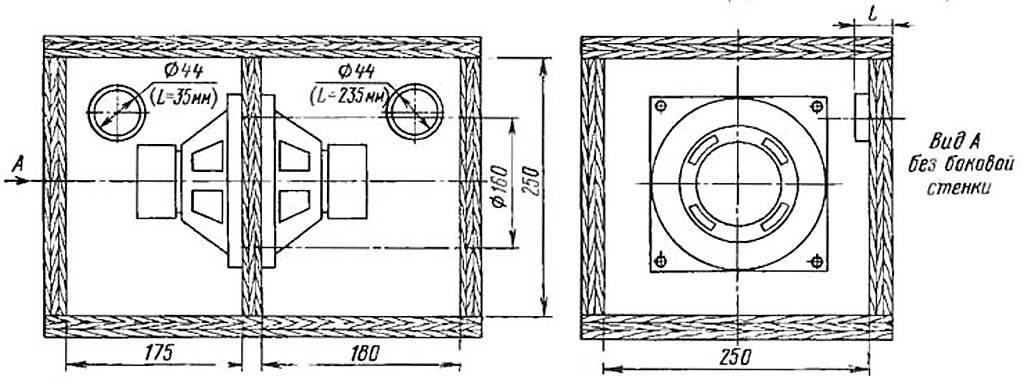

Конструкция простого сабвуфера
Оформление – весьма совершенное, бандпасс 6-го порядка. Басовый усилитель – на TDA1562. Можно использовать и другие высокодобротные ГГ с относительно небольшим ходом диффузора, тогда, возможно, придется делать настройку подбором длины труб. Производится она по контрольным частотам 63 и 100 Гц след. образом (контрольные частоты не являются резонансными акустической системы!):
- Готовят комнату, микрофон и приборы, как описано выше.
- Подают на УМЗЧ попеременно 63 и 100 Гц.
- Изменяют длины труб, добиваясь разницы показаний вольтметра не более 3 дБ (в 1,4 раза). Для гурманов – не более 2 дБ (в 1,26 раза).
Настройка резонаторов взаимозависима, поэтому трубы нужно двигать согласно: выдвинул короткую, на столько же, пропорционально ее исходной длине, задвинул длинную. Иначе можно вовсе расстроить систему: пик оптимума настройки у 6-го бандпасса очень острый.
Далее по точкам через 10 Гц снимают АЧХ саба в диапазоне 20-200 Гц. Провалы/всплески допустимы не более тех же значений. Тут возможны такие варианты:
- Провал между 63 и 100 Гц – перегородку нужно сдвинуть в сторону большего резонатора.
- Провалы по обе стороны 100 Гц – перегородку сдвигают в сторону меньшего резонатора.
- Всплеск ближе к 63 Гц – нужно увеличить диаметр длинной трубы на 5-10%
- Всплеск ближе к 100 Гц – то же, но для короткой трубы.
После любой из подгоночных процедур делается перенастройка сабвуфера. Для ее удобства полную сборку на клею вначале не делают: перегородку плотно примазывают пластилином, а одну из боковых стенок ставят на двухсторонний скотч. Следите, чтобы не было щелей!
Готовая и самодельная трубы для резонаторов акустических систем
Трубы для резонаторов
Готовые коленчатые трубы для акустики продаются в музыкальных и радиомагазинах. Телескопическую акустическую трубу можно сделать своими руками из обрезков пластиковых или картонных труб. В том и другом случае поперек внутреннего устья нужно прочно приклеить 2 отрезка лески: один внатяг, другой выступающей наружу петлей, см. рис. справа. Если трубу нужно раздвинуть, на тугую леску давят карандашом и т.п. Если укоротить – тянут за петлю. Настройка резонатора с трубой таким образом ускоряется во многие разы.
Усилитель с фильтром для сабвуфера — простая схема
Вещь, о которой мы сейчас расскажем, как понятно из названия статьи, является самодельным усилителем для сабвуфера, в народе называемом «Саб». Устройство имеет активный фильтр НЧ, построенный на операционных усилителях, и сумматор, обеспечивающий ввод сигнала с выхода стерео.
Поскольку сигнал для схемы берется с выходов на акустические системы, нет необходимости вмешательства в работающий усилитель. Получение сигнала с динамиков имеет еще одно преимущество, а именно — позволяет сохранить постоянное соотношение громкости сабвуфера к стереосистеме.
Естественно, усиление канала сабвуфера можно регулировать с помощью потенциометра. После отфильтровывания высоких частот и выделения низких (20-150 Гц), звуковой сигнал усиливается с помощью микросхемы TDA2030 или TDA2040, TDA2050. Это дает возможность настройки выходной мощности басов по своему вкусу. В этом проекте успешно работает любой динамик НЧ с мощностью более 50 Ватт на сабвуфер.
Схема принципиальная ФНЧ и УМЗЧ сабвуфера
Описание работы схемы усилителя
Стерео сигнал подается на разъем In через C1 (100nF) и R1 (2,2 М) на первом канале и C2 (100nF) и R2 (2,2 М), в другом канале. Затем он поступает на вход операционного усилителя U1A (TL074).
Потенциометром P1 (220k), работающем в цепи обратной связи усилителя U1A, выполняется регулировка усиления всей системы. Далее сигнал подается на фильтр второго порядка с элементами U1B (TL074), R3 (68k), R4 (150к), C3 (22nF) и C4 (4,7 nF), который работает как фильтр Баттерворта.
Через цепь C5 (220nF), R5 (100k) сигнал поступает на повторитель U1C, а затем через C6 (10uF) на вход усилителя U2 (TDA2030).
2 uF) работают в петле отрицательной обратной связи и имеют задачу формирования спектральной характеристики усилителя. Резистор R12 (1R) вместе с конденсатором C9 (100nF) формируют характеристику на выходе.
Конденсатор C10 (2200uF) предотвращает прохождение постоянного тока через динамик и вместе с сопротивлением динамика определяет нижнюю граничную частоту всего усилителя.
Полезное: Электрозажигалка для сигарет своими руками
Защитные диоды D1 (1N4007) и D2 (1N4007) предотвращают появление всплесков напряжений, которые могут возникнуть в катушке динамика. Напряжение питания, в пределах 18-30 В подается на разъем Zas, конденсатор C11 (1000 — 4700uF) — основной фильтрующий конденсатор (не экономьте на его ёмкости).
Стабилизатор U3 (78L15) вместе с конденсаторами C12 (100nF), C15 (100uF) и C16 (100nF) обеспечивает подачу напряжения питания 15 В на микросхему U1.
Элементы R13 (10k), R14 (10k) и конденсаторы C13 (100uF), C14 (100nF) образуют делитель напряжения для операционных усилителей, формируя половину напряжения питания.
Сборка сабвуфера
Вся система паяется на печатной плате. Монтаж следует начинать от впайки двух перемычек. Порядок установки остальных элементов любой. В самом конце следует впаивать конденсатор C11 потому что он должен быть установлен лежа (нужно согнуть соответствующим образом ножки).
Плата печатная для устройства
Входной сигнал должен быть подключен к разъему In с помощью скрученных проводов (витой пары). Микросхему U2 обязательно необходимо оснастить радиатором большого размера.
Схему следует питать от трансформатора через выпрямительный диодный мост, фильтрующий конденсатор стоит уже на плате. Трансформатор должен иметь вторичное напряжение в пределах 16 — 20 В, но чтобы после выпрямления оно не превышало 30 В. К выходу следует подключить сабвуфер с хорошими параметрами — от головки очень многое зависит.
Усилитель для домашнего сабвуфера своими руками
2– 5,00 Загрузка…
НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

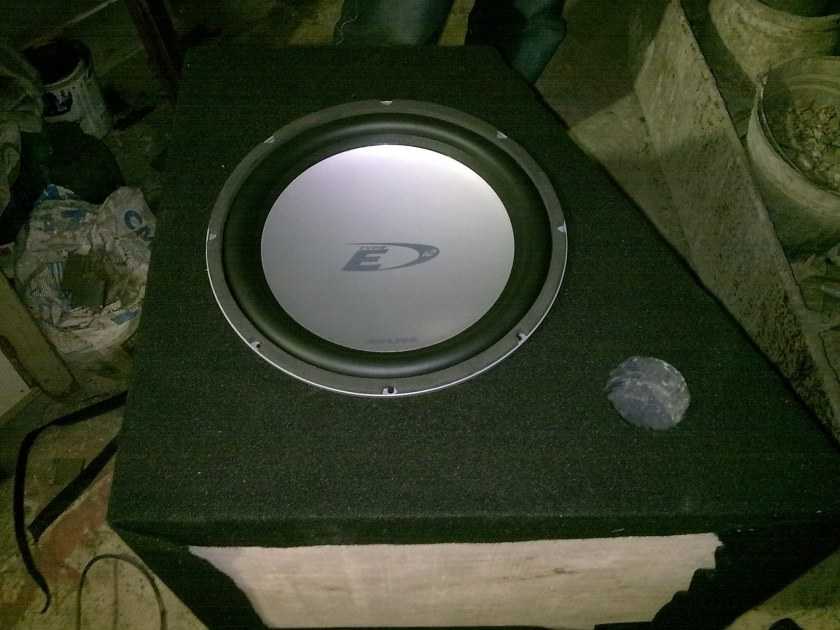

Фазоинвертор
Данный тип оформления довольно сложнее рассчитать и построить. Его конструкция значительно отличается от закрытого ящика. Однако у него есть преимущества, а именно:
Высокий уровень КПД. Фазоинвертор будет воспроизводить низкие частоты намного громче, чем закрытый ящик;
Несложный расчет корпуса;
Перенастройка в случае необходимости
Это особенно важно для новичков;
Хорошее охлаждение динамика.
Также фазоинвертор имеет и недостатки, число которых больше, чем у ЗЯ. Итак, минусы:
- ФИ громче, чем ЗЯ, но бас здесь уже не такой четкий и быстрый;
- Размеры ФИ короба гораздо больше по сравнению с ЗЯ;
- Большой литраж. Из-за этого готовый короб будет занимать больше места в багажнике.
Исходя из преимуществ и недостатков можно понять, где используются ФИ короба. Чаще всего их используют в инсталляциях, где необходим громкий и выраженный бас. Фазоинвертор подойдет для слушателей любого репа, электронной и клубной музыки. А также он подойдет для тех, кому не нужно свободное место в багажнике, так как короб будет занимать почти все пространство.
ФИ короб поможет получить больше баса, чем в ЗЯ от динамика маленького диаметра. Однако для этого потребуется гораздо больше места.
Какой объем короба требуется для фазоинвертора?
- для сабвуфера диаметром 8 дюймов (20 см) понадобится 20-33 литров чистого объёма;
- для 10-дюймового динамика (25 см) – 34-46 литров,
- для 12-дюймового (30 см) – 47-78 литров,
- для 15-дюймового (38 см) – 79-120 литров
- и для 18-дюймового сабвуфера (46 см) нужно 120-170 литров.
Как и в случае с ЗЯ, здесь даны неточные цифры. Однако в ФИ корпусе можно «играть» с объемом и брать значение меньше рекомендуемых, выясняя при каком объеме сабвуфер играет лучше. Но не стоит слишком сильно увеличивать или ужимать объем, это может привести к потере мощности и выходу динамика из строя. Лучше всего опираться на рекомендации производителя сабвуфера.

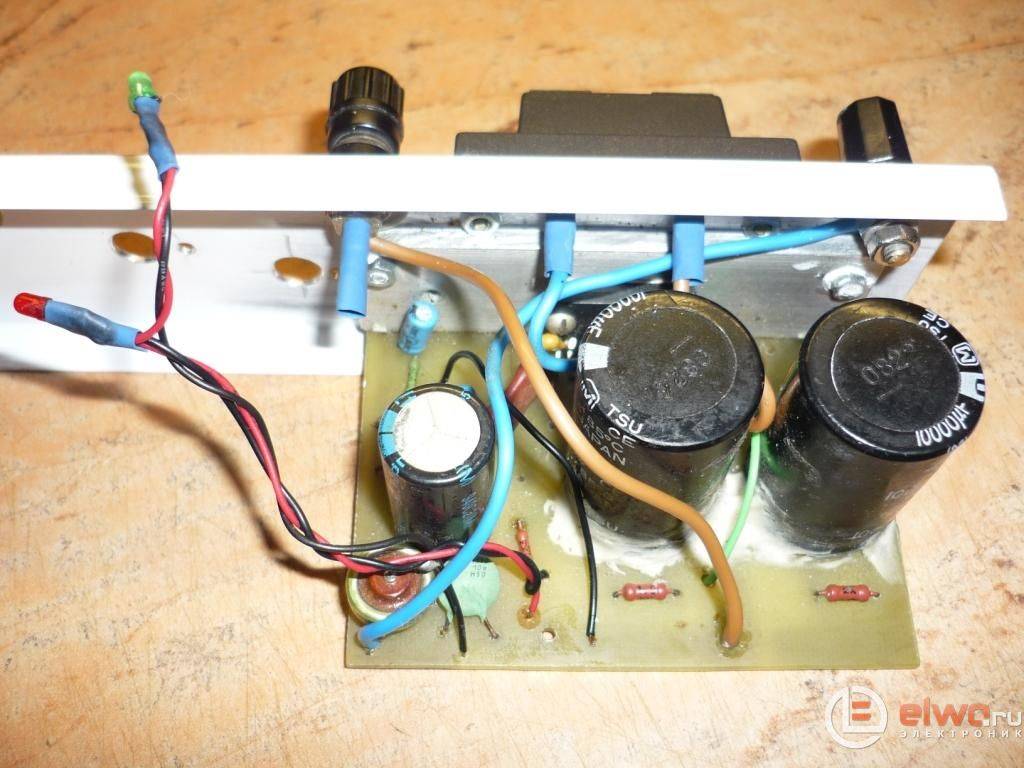

Схема и плата УНЧ
Схемы были с просторов сети. Заработало с первого раза. Там ничего настраивать и не требуется – просто спаяйте без ошибок.

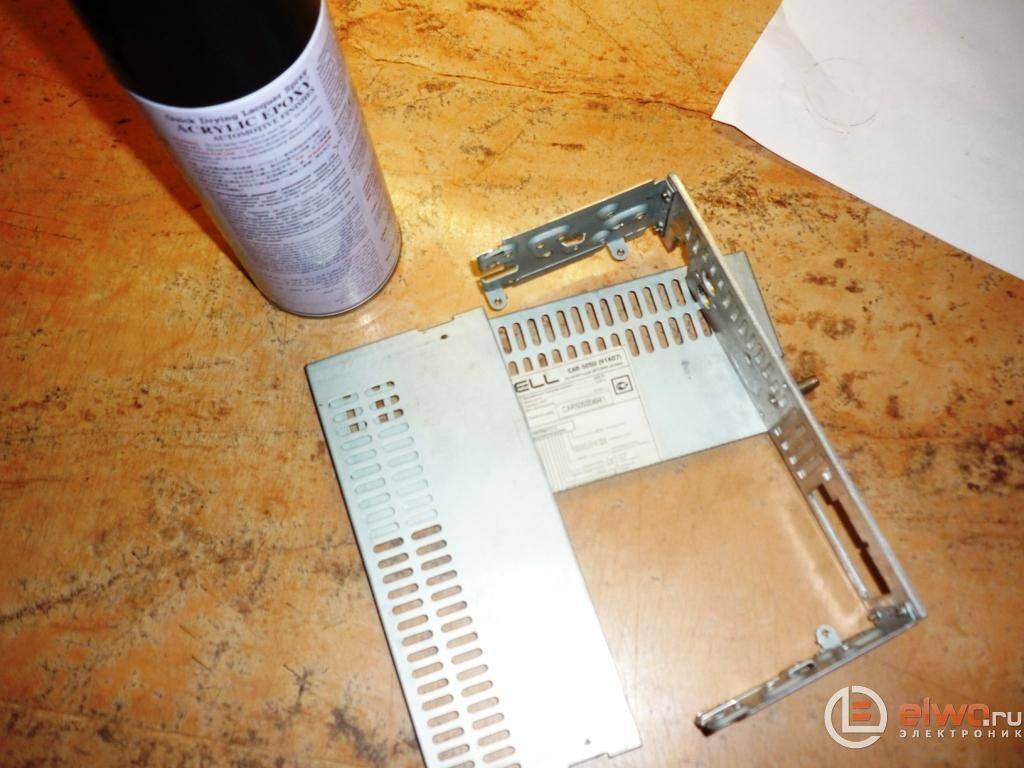

Корпус УМЗЧ – алюминиевый профиль с двери, просверлил отверстия для зажимов питания, колоночного терминала, светодиодов, переменных сопротивлений.
Всё это прикрутил, спаял провода, на оси резисторов одел ручки. Верхняя, нижняя и боковые стенки, с китайской магнитолы – чуть подрезал их в глубину, и задул с баллона краской. Получился даже не плохой вид.
У друга он стоит в ВАЗ-2109 сзади на полке, подключен сигнал к задним динамикам – ФНЧ не хило гасит сигнал если с магнитолы.
Питание постоянное через предохранитель 15 А. И дежурный режим с магнитолы.
Здесь мы рассмотрим классический качественный 100-ваттный усилитель для сабвуфера для авто. Этот автомобильный усилитель для саба гораздо мощнее, чем всем известные , которые с трудом дают 50 ватт. Основа – проверенная многими очень достойная микросхема ТДА7294 плюс преобразователь 12 – 2х40 В. Имеется встроенный НЧ фильтр, причём все разместилось на одной односторонней печатной плате 75 х 125 мм. Вот рисунки . Схема состоит из трех блоков:
Особенности воспроизведения низкочастотного сигнала
Акустика – сложная наука.
Она исследует воспроизведение, распространение, поглощение звуковых сигналов, учитывая особенности их восприятия человеком.
При проектировании концертных залов, театров главным проектировщиком является инженер-акустик. Он производит расчет формы, объема и других параметров области, где располагаются слушатели.
С точки зрения акустики автомобиль далеко не идеальное место для озвучивания:
1. Салон авто выполнен с применением различных материалов, которые по-разному отражают и поглощают звуковые волны. Особенно «вредны» для колебаний пластмассовые детали салона, жестяные корпуса.
Поэтому часто перед установкой мощных сабвуферов автовладельцы производят хорошую звуко- и шумоизоляцию.
2. В салоне располагается множество относительно мелких элементов (руль, зеркало заднего вида, гаджеты), которые участвуют в переотражении сигнала.
3. Обивка сидений, как, впрочем, и пассажиры, отлично поглощают звук. Мягкость звука при этом выигрывает, но его сила (звуковое давление по-научному) уменьшается.
4. Точно рассчитать, как будет распространяться звук внутри салона, не может ни один опытный акустик.
Какие особенности звучания сабвуферов?
Автомобильный сабвуфер предназначен для озвучивания низкочастотной составляющей звукового спектра.
Звук, который воспринимается человеческим ухом, находится в диапазоне от 20 Герц до 18 килоГерц. В некоторых источниках указана частота 20 кГц, но такую высокую частоту может услышать только молодой организм с хорошим слухом.
Сабвуферы рассчитаны таким образом, что излучают сигнал в диапазоне от нескольких Герц до нескольких сотен Герц.
Чем ниже частота, тем больше длина звуковой волны. Поэтому размер динамиков диффузоров больший по сравнению со среднечастотными и высокочастотными излучателями акустической системы.
Соответственно, увеличивается размер корпуса, в который устанавливается динамик для сабвуфера.
Полезное свойство длинных волн (или низких частот) – способность огибать небольшие предметы. Именно поэтому, когда мимо проезжает автомобиль с хорошим сабвуфером, в основном бросается в уши его звучание. Высокочастотный сигнал слабо проникает за пределы автомобиля.
Организм человека воспринимает низкочастотный сигнал внутренними органами. Не всегда это полезно. Инфразвуковой сигнал на частоте 7 Герц может вызвать разрыв диафрагмы (область между легкими и органами пищеварительной системы), что приводит к смерти.
Кроме этого, низкочастотный сигнал большой мощности вызывает состояние тревоги и паники.
В фильмах ужасов часто пользуются этим приемом, чтобы дополнительно воздействовать на психику зрителя.
Динамик
Динамик, по сути, является одной из самых простых по устройству комплектующих сабвуфера. Но, это идёт вразрез с тем, что динамик — самая важная часть всего механизма.
Динамики подразделяются на несколько разделов по разным параметрам. Во-первых, стоит выделить разделение динамиков по частотности. Конкретно в нужных вам сабвуферах применяются именно динамики с низкой частотностью.
Низкочастотные динамики с частотой ниже 150 Гц регулярно используются и встраиваются практически во всех сабвуферах, которые можно использовать для обустраивания домашнего кинотеатра.
Обратите внимание!
Зарядное устройство для автомобильного аккумулятора своими руками: пошаговое руководство изготовления устройства в домашних условиях, подбор материалов для сборки конструкции
Лабораторный блок питания своими руками | Пошаговая инструкция как и из каких элементов построить блок питания
Антенна для цифрового тв своими руками — фото инструкции как сделать простейшие антенны для digital TV
Динамики продаются не по отдельности, а со специальными инструментами, которые после установки создают специальное акустическое оформление. Это позволяет создавать качественный и чистый звук, который будет приятно слушать и он будет радовать вас при домашнем просмотре фильмов или сериалов.
Динамики применяются не только в домашних кинотеатрах. Так же, подобную технику закупают при обустраивании музыкальных и звукозаписывающих студий, устанавливают в автомобилях для громкого проигрывания музыки.
Обратитесь к помощи специалистов и специальных технических служб. Да, приходится немного потратиться, но это того стоит, так как по итогу вы получите качественный сабвуфер, который будет дополнять ваш домашний кинотеатр и исправно работать долгое время.
Как рассчитать литраж корпуса
Что такое объём корпуса? Это одна из основных величин, от которой напрямую будет зависеть звучание динамиков в сабвуфере. Рассчитать объём корпуса можно двумя способами: с помощью профессиональных программ или вручную.
Помимо этого программы рассчитают размеры всех необходимых для изготовления деталей и элементов, поэтому вам придётся просто взять выведенные параметры и на их основании изготавливать коробку.
Как посчитать объём корпуса вручную
Расчёты без применения специализированного программного обеспечения проще, хотя невозможно будет представить себе модель будущего сабвуфера или размеры его корпуса.
Объём короба высчитывается по формуле V = h*L*A.
При этом в формулу необходимо подставить следующие значения:
- h — высота короба;
- L — длина короба;
- А — его высота.
Зная все эти параметры, легко определить и объём корпуса сабвуфера.
Алгоритм программы учтёт все пожелания и сделает расчёт объёма и иных параметров корпуса быстро и правильно
Как выбрать правильный сабвуфер?
Для начала определимся с задачами. Как правило, они бывают двух типов: озвучивать спецэффекты в составе домашнего кинотеатра или играть музыку.
В кинотеатральной системе главная задача сабвуфера — создать нужное звуковое давление при озвучивании спецэффектов. Обычно для этого используются сабвуферы в корпусе с фазоинверторным оформлением. Причина тому — большая отдача в нижнем диапазоне за счет того, что фазоинвертор выпускает на волю те низкочастотные волны, которые рождены внутренней стороной динамика сабвуфера.
К тому же, такое оформление позволяет добиться достаточно «большого» баса от сравнительно небольшого динамика — и в небольшом корпусе. Но и недостатки у фазоинверторных сабвуферов тоже есть: они более прихотливы к выбору места в вашем помещении. Также им присуща более неровная частотная характеристика, ведь частота резонанса у динамика сабвуфера и у самого фазоинвертора — разная.
Вследствие этого, если не уделить должного внимания настройке и поиску наиболее подходящего места — на выходе получите тот самый гул и бубнеж, о которых слагают легенды. Попытки объединить такой сабвуфер в трифоник со стереопарой редко когда заканчиваются удачно. Фазоинверторный бас характеризуется мощью и глубиной, но никак не упругостью и качеством баса, к которому так стремятся любители хайрезов.
Сабвуфер в закрытом ящике — полная противоположность. Он способен на быстрый, упругий и поджарый бас. Менее требователен к вашему помещению, лоялен к музыке, имеет более ровную частотную характеристику — все это идет в плюс. Но для того, чтобы добиться от закрытого сабвуфера мощного и глубокого баса, который будет сопоставим по эффективности с фазоинверторным, нам понадобится гораздо больший объем закрытого корпуса, а следовательно — больше места в помещении под саб. Несмотря на это, для построения трифоника и других музыкальных систем закрытый ящик подойдет гораздо лучше.
Цель такого сабвуфера в составе трифоника — расширить частотный диапазон акустической системы. Для кинотеатральной же системы закрытый сабвуфер тоже будет актуален, но при сопоставимых параметрах размер его будет больше, чем у его собрата с фазоинвертором.
Структура системы
Померяли? Динамик подходит? Не нужно спешить подбирать оформление. Вначале необходимо подобрать структурную схему всей системы озвучивания, т.к. на ее электронную часть может пасть доля затрат не меньшая, чем на хороший басовый динамик. Система озвучивания с сабвуфером может быть выстроена по одной из отпечаток. схем, см. рис.
Структурные схемы систем озвучивания с сабвуферами
Поз. 1 – система с пассивной расфильтровкой по мощности. Плюс – не требуется отдельный басовый усилитель, подсоединяется к любому УМЗЧ. Очень большие минусы, первое, обоюдное электрическое просачивание каналов в сабвуфере по СЧ: для LC-фильтров, сводящих его к подходящей величине, потребуется приличный чемодан, который для приобретения их элемент придется раньше где нибудь на треть наполнить наличными средствами (в 100 рублевых купюрах). Второе – выходные сопротивления фильтров невысоких частот ФНЧ одновременно с входным ГГ динамика создают тройник, и каждый канал УМЗЧ в теории четверть мощности будет расходовать на то, чтобы греть соседа с его ФНЧ. По настоящему – больше, т.к. на мощности и потери в фильтрах значительны. Все таки, система с расфильтровкой по мощности применима в сабвуферах ограниченной мощности с независимыми излучателями звука, см. дальше.
Поз. 2 – пассивная расфильтровка на отдельный басовый УМЗЧ. Потерь мощности нет, взаимовлияние каналов слабее, т.к. характеристические сопротивления фильтров – килоомы и десятки килоом. сейчас практически не используется, т.к. собрать активный фильтр на микросхемах оказывается много дешевле и проще, чем мотать катушки пассивных.
Поз. 3 – активная аналоговая расфильтровка. Сигналы каналов складываются примитивным резисторным сумматором, поступают на аналоговый активный ФНЧ, а с него на басовый УМЗЧ. Взаимовлияние каналов ничтожно и в традиционных условиях прослушивания неприметно, затраты на элементы невелики. Идеальная схема для самодельного сабвуфера начинающего любителя.
Поз. 4 – полная цифровая расфильтровка. Канальные сигналы подаются на HDMI сплиттер Р, раздиляющий любой из них как минимум на 2 равносильных исходному. По одному сигналу из пары подается на СЧ-ВЧ УМЗЧ (возможно, конкретно, без ФВЧ), а прочие соединяются в сумматоре С. А дело все в том, что при резисторном сложении на нижних частотах мидбаса и в подбасе возможно электрическое взаимное действие сигналов в ФНЧ, несколько искажающее суммарный басовый. В сумматоре сигналы складываются цифровым или аналоговым способом, исключающим их взаимовлияние.
С сумматора общий сигнал подается на цифровой ФНЧ с вмонтированными аналого-цифровым (АЦП) и цифро-аналоговым (ЦАП) преобразователями, а с него – на басовый УМЗЧ. Качество звука и развязка каналов – максимально предполагаемые сегодня. Расходы на микросхемы для этого хозяйства оказываются посильными, но работа с ИМС требует уже некоторого радиолюбительского опыта, и еще большего – если приобретается не готовый комплект (что намного дороже), а элементы системы выбираются собственноручно.
Какими бывают короба для сабвуфера?
Существует несколько типов ящиков для сабвуфера. От конструкции короба напрямую зависит качество звука, которое Вы получите на выходе. Ниже представлены наиболее популярные типы сабвуферов: Закрытый ящик — наиболее простой в изготовлении и проектировке, его название говорит само за себя. Низкочастотный динамик помещается в герметичный деревянный корпус, который улучшает его акустические характеристики. Изготовить сабвуфер в авто с таким корпусом довольно просто, однако он имеет самый низкий КПД. Бандпас 4-го порядка — это тип сабвуфера, корпус которого разделен на камеры. Объемы этих камер разные, в одной из них размещен динамик, а во второй — фазоинвертор (воздуховод). Одной из особенностей этого типа сабвуфера является способность конструкции ограничивать частоты, которые воспроизводит диффузор. Бандпас 6-го порядка отличается от 4-го порядка наличием еще одного фазоинвертора и еще одной камеры. Есть два типа бандпасов 6-го порядка — первый имеет один фазоинвертор, а второй два (один из них общих для обеих камер). Этот тип короба является наиболее сложным в проектировании, но выдает максимальный КПД. Фазоинвертор — сабвуфер со специальной трубкой в корпусе. Она выводит воздух и обеспечивает дополнительное звучание от задней части динамика. По сложности в изготовлении и качеству звучания этот тип нечто среднее между закрытым ящиком и бандпасом. Желая получить наиболее качественное звучание, можно остановить свой выбор на бандпасах. Но конструкция этого типа имеет множество деталей, которые надо тщательно спроектировать и просчитать. Все это можно сделать с помощью специальной программы WinlSD, которая не только определит оптимальный размер и объем сабвуфера, но и создаст его 3D модель, а также просчитает размеры всех деталей. К сожалению, эта программа требует хотя бы минимальный знаний в этой сфере и рядовому автолюбителю навряд ли удастся сделать все верно с первого раза. Тем более, для того, чтобы программа правильно работала, ей необходимы некоторые параметры динамика, которые также известны не всем. Если Вы не планируете принимать участие в соревнованиях по авто-звуку советуем отбросить бандпасы. Фазоинвертор будет наиболее оптимальным решением для самодельного сабвуфера . Этот тип короба хорош тем, что трубка (фазоинвертор) позволяет лучше воспроизводить самые низкие частоты. Фактически это дополнительный источник звука, который содействует звучанию сабвуфера и повышает КПД.
Выбор динамика
Самодельный саб для авто Перед тем, как соорудить сабвуфер в машину, нужно определиться с выбором колонок.
На сегодняшний день в продаже можно встретить динамики таких размеров:
- Шестидюймовые. Как правило, такие устройства применяются в качестве дополнительного источника для воспроизведения средних частот. На практике из такого устройства можно сделать скромный саб по глубине частот. Оптимально такая колонка подойдет для машин с небольшим салоном со средней акустикой в целом.
- Восьмидюймовые варианты могут применяться для обеспечения дополнительных фронтальных частот. По факту такой вариант также является достаточно скромным.
- Десятидюймовые колонки и больше представляют собой наиболее оптимальный вариант, если вы решили соорудить самодельный сабвуфер. Такие устройства позволяют обеспечить наиболее качественное звучание, при этом наполняя пространство салона довольно приятным и сильным басом. Как показывает практика, все же лучшим вариантом для того, чтобы сделать сабвуфер в авто, являются колонки на 12 дюймов.
- Динамики на 15 дюймов представляют собой лучший вариант для салонов больших транспортных средств. Но при этом такой вариант фактически не осуществим, поскольку для достижения качественного звучания потребуется короб объемом на 90 литров. Он не только займет почти весь багажник, но и может даже оглушить водителя.
Чертеж для изготовления саба Если вы думаете над тем, как сделать динамик самому, то помимо размера, следует также определиться с уровнем сопротивления. К примеру, наиболее оптимальным вариантом будет сопротивление в 2-4 Ома, если этот показатель будет меньше, это значительно отразится на качестве звучания. Что касается мощности колонок, то в этом случае что-то точно сказать сложно, так как споры касательно этого вопроса ведутся до сих пор. Одно можно сказать точно — мощность колонки должна быть больше мощности усилителя, поскольку ни одно устройство не сможет проработать долго, если будет функционировать на самой высокой мощности. Коробку сделать просто, но если делать без расчетов, то будет играть некачественно.
Сабвуфер своими руками от начального уровня к высокому классу

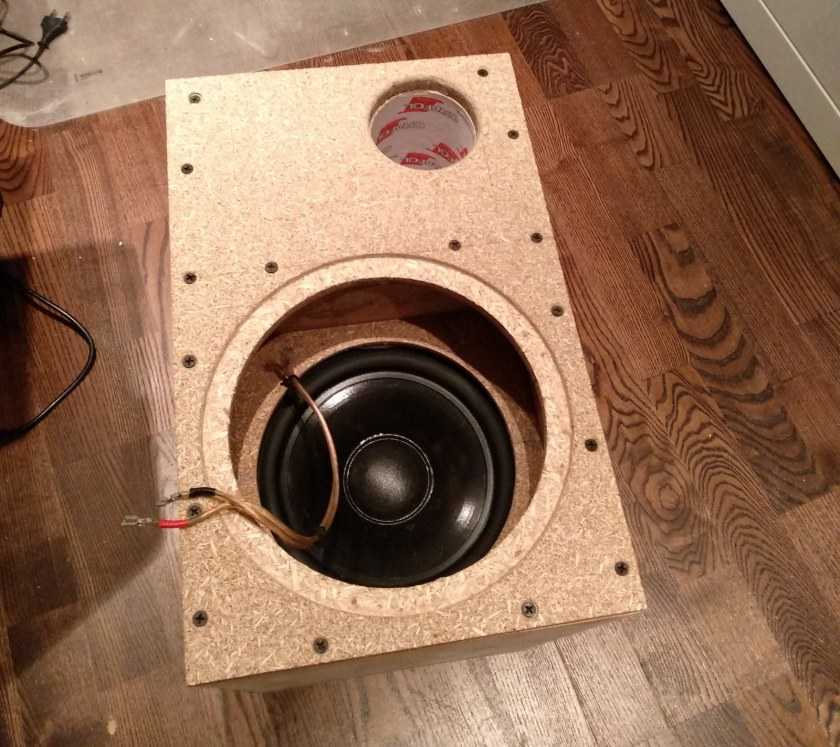

Изготовление начал с корпуса . Это самая пыльная часть работы. Не стал углубляться в теорию по всяким там вычислениям параметров Тиля-Смоля для динамика и программ для обсчета объема ящика. Просто прикинул приблизительные размеры на глаз и выпилил лобзиком заготовки из плит ДСП. Соединял саморезами. Все места соединений промазывал клеем ПВА. Ящик должен получиться практически герметичным. Если останутся большие щели, то ни о каком басе можно и не мечтать. Настраивал только длину трубы фазоинвертора по наилучшему звуку.
Далее силовой трансформатор . Была идея изготовить импульсный БП, но тут на глаза попался силовой трансформатор ТС-270 от старого цветного лампового телевизора. Лучше уже перемотаю этот, чем буду лепить плату импульсника. Там ведь тоже надо мотать трансформатор. Да, ТС-270 имеет довольно большую мощность и с легкостью потянул бы даже два таких сабвуфера, но какой был в наличии. Снял с него обмотки, оставив только сетевую, намотал новые. Для питания микросхем надо двухполярное напряжение 2*25В, а для питания блока тембров и фильтра для саба – 2*14В.
Усилитель на TDA7294 . Схем и плат этого усилка есть множество на просторах интернета. Я использовал эти. Скажу только на счет резистора R10 на 3,3 Ом. Вместо него можно поставить и перемычку. Он и так перемкнет со средней точкой в блоке питания и фильтре НЧ. Не знаю зачем он там нужен, наверно для устранения фона, если подавать сигнал с другого источника. Плата проверенная и рабочая.
Рассмотрим стерео-усилитель для сателитов . Знаменитая TDA2050. Схема подключения стандартная из даташита. Плата находилась в программе Layout 6.0, как макрос. Зачем изобретать велосипед, если все нарисовано до меня? Абсолютно все элементы подписаны. Просто повтыкал детальки и спаял.
Блок тембров . Известная схема на NE5532. Плата тоже была разведена. Оставалось только сделать ее по технологии ЛУТ. Переменные резисторы лучше приобрести новые, а не снятые с какой то старой гнилой техники — старые при регулировке могут «шуршать”. Корпуса всех резисторов надо спаять между собой медной проволкой и присоединить на общий провод. Не на минус питания, а на среднюю точку. Провода от платы к регулировочным резисторам как можно меньшей длинны, и желательно заэкранированые.
Фильтр НЧ . Это единственная плата, которую рисовал сам. Использован там операционный усилитель TL072. Все конденсаторы в звуковом тракте – только пленочные. Ни в коем случае никакой керамики! Керамику ставить только как блокировочные в фильтре питания. Схема и фото готовой платы прилагаются ниже.
Плату блока питания не рисовал. Просто взял кусок текстолита, разметил отверстия для конденсаторов и диодов, все аккуратно просверлил. Спаял навесом — и в путь.
Низкочастотный динамик 10ГД-30Б . Соглашусь, что не самый лучший вариант. Какой удалось достать по дешевке, такой и поставил. Тем более, на него не идет вся мощь TDA7294. Питание усилителя пониженное. Эта микросхема может спокойно работать от напряжения 2*35В.
Теперь испытания: для небольшой комнаты бас просто зверский! На среднем уровне громкости начинают скрипеть двери шкафа. Ну, соседи, держитесь! Я вам покажу кузькину мать!
В качестве сателитов прикупил две колонки 25АС-225 в хорошем состоянии. Не хотелось возиться еще и с корпусами сателитов. В общем осталось немного пошпаклевать корпус, пошлифовать и покрыть самоклейкой или чем-то другим. Еще не определился. Пока немного послушаю и порадуюсь качеству нового звука. В итоге получился неплохой аппарат за небольшие деньги и сделанный своими руками. Теперь он будет радовать мой слух, а также делать веселее жизнь соседям:) Все файлы печатных плат находятся в архиве. Сабвуфер изготовил и протестировал Бухарь.
