Конструкция ручного станка для гибки арматуры

Приспособление для гибки арматуры своими руками

ipmet.ru » Своими руками » Станок для гибки арматуры своими руками » Приспособление (ручной станок) для гибки арматуры своими руками

Принцип действия всех конструкций ручных приспособлений для гибки металла (иногда их называют ручными станками) один и тот же: используется «рычаг первого рода». Если у вас имеется:

• желание (инициированное потребностью) создать гибочное приспособление для арматуры;
• слесарные навыки;
• необходимый инструмент (в том числе слесарный верстак с тисками)

— то вы обратились по адресу. С нашей подсказкой вы сможете создать приспособление (ручной станок) для гибки арматуры своими руками. Приспособление предлагаемой конструкции может изгибать стальную арматуру диаметром ≤ Ø 15 мм.

Какой потребуется инструмент

Кроме набора слесарного инструмента, который имеется у всякого мастеровитого хозяина для выполнения «работ по дому и на даче», потребуются:

Описание гибочного приспособления

Гибочное приспособление состоит из двух частей:

• неподвижной. Она называется основание;
• подвижной. Она называется рычаг.

Обрабатываемый стержень размещается между оправками и деформируется под воздействием установленного на рычаге штифта. Величина усилия определяется длиной ручки рычага (обычно длина около 500 мм) и физическими возможностями слесаря. При необходимости, следует предусмотреть возможность удлинения ручки (например, пустотелой трубой).

Технология изготовления приспособления для гибки арматуры

Необходимо подготовить оправки 3 штуки Ø 20 мм и штифт Ø 25 мм длиной по 50 мм каждый (смотри чертежи). На штифт должен свободно одеваться рычаг. Достигается это обработкой размера Ø 25 мм на штифте при помощи абразивного станка.

Основание

Для основания вырезаем стальную пластину толщиной ≥ 10 мм (чертёж пластины смотри ниже). Сверлим на ней отверстия:

• Ø 20 мм для оправки;
• Ø 25 мм для штифта.

Основа гибочного приспособления.

Если вы являетесь счастливым обладателем прочного и крепкого верстака, то можете просверлить в основании 4 отверстия Ø 8…10 мм (на чертеже обозначено Ø 8 мм) для крепления приспособления к нему.

Если прочность верстака вызывает сомнение, то следует основание приварить к уголку 100 х 100 (мм) длиной 1000 мм и уже в уголке сверлить для крепления указанные выше отверстия.

В просверленные отверстия Ø 20 мм и Ø 25 мм вставляем оправку и штифт (как показано на чертеже) и привариваем.

Рычаг

Для рычага вырезаем стальную пластину толщиной ≥ 10 мм (чертёж пластины смотри ниже). Сверлим на ней отверстия:

• Ø 20 мм для оправки;
• Ø 25 мм для штифта.

Рычаг гибочного приспособления.

https://youtube.com/watch?v=NwchcUPKG1g

Привариваем к рычагу оправку и ручку Ø 20 мм и длиной 550 мм. Для предотвращения производственного травматизма, на конец ручки можно надеть какую-нибудь защиту (например, пластиковую пробку от шампанского).

Заключение

После проведения всех работ, следует места сварки очистить карщеткой от сварочного шлака. Все острые кромки следует «завалить» при помощи мелкого напильника.

Приспособление будет эксплуатироваться на улице, а поэтому следует предусмотреть антикоррозионное покрытие – в данном случае достаточно пентафталевой краски типа «ПФ» (только не забудьте подготовить поверхность – очистить соответствующим растворителем).

В месте соединения рычага со штифтом поверхности следует смазать любой консистентной смазкой (солидол, автол, жировая смазка и т. п.). За состоянием этого узла следует следить постоянно и смазывать его (это значительно облегчит вашу работу и продлит «жизнь» приспособлению).

Правила эксплуатации

Принцип действия этого приспособления предельно прост – его легко понять, если посмотреть на фотографию. Следует соблюдать простые правила техники безопасности:

не следует обрабатывать стальную арматуру диаметр, которой ≥ Ø 15 мм;до начала работы следует проверять техническое состояние приспособления. Если ослабли крепления оправок или штифта, необходимо выполнить ремонт и только потом приступать к работе;

рабочее место должно быть освобождено от всего лишнего.

На видео показано, как это работает, станок немного другой, но суть ясна.

Выполнение этих несложных требований сбережёт ваше здоровье.

;

Сайт: https://мосмонолит.рф/;

Адрес: 117997, Москва, ул. Обручева, дом № 21;

Телефоны: +7-(495)-647-92-71, +7-(495)- 647-69-81;

Почта

Компания продаёт ручной станок для гибки арматуры диаметром до 16 мм. Стоимость: 3999,00 рублей.

Требования к гибке арматурных стержней

Для гибки арматуры большого сечения используют мощные станки заводского производства, для стержней небольшого сечения можно применять ручные устройства, изготовленные своими руками. Такие самодельные приспособления вполне подходят для изгибания монтажных петель, крючков, лапок. Устройства-самоделки используются для изгибания прутов диаметров не более 14 мм при необходимости гибки небольших партий арматуры. Чаще всего популярны среди частных застройщиков.

Для сохранения рабочих характеристик прутов при их изгибании соблюдают следующие условия:

• Угол сгиба не должен быть меньше 90°.
• Радиус скругления в месте сгиба – не менее 10-15 диаметров.

Применяемое оборудование должно соответствовать диаметру обрабатываемых стержней и классу прочности арматурной стали, иначе на внутренней стороне полученного угла могут образоваться складки, а на наружной – трещины. Также важными моментами являются: правильная настройка приспособления и надежная фиксация стержня.

Не рекомендуется практиковать народные методы с применением высокотемпературного воздействия, включающие следующие этапы:

• надрез болгаркой места сгиба арматурного стержня;
• подогрев места сгиба паяльной лампой или другим источником открытого огня;
• гибка на требуемый угол.

При использовании такого метода в месте изгиба снижаются механические характеристики из-за надрезов и воздействия высоких температур. При воздействии нагрузок на такой стержень он может разрушиться. Если в проекте нет разрешения на применение подобного способа гибки, использовать его не рекомендуется.

Гибочный станок (арматурогиб) своими руками

Если для работы требуется настольный самодельный станок для гибки арматуры, предлагаем взять на вооружение идею автора YouTube канала Fawa Bros.

Это приспособление можно использовать для сгибания рифленой и гладкой арматуры, а также для квадратного прутка.

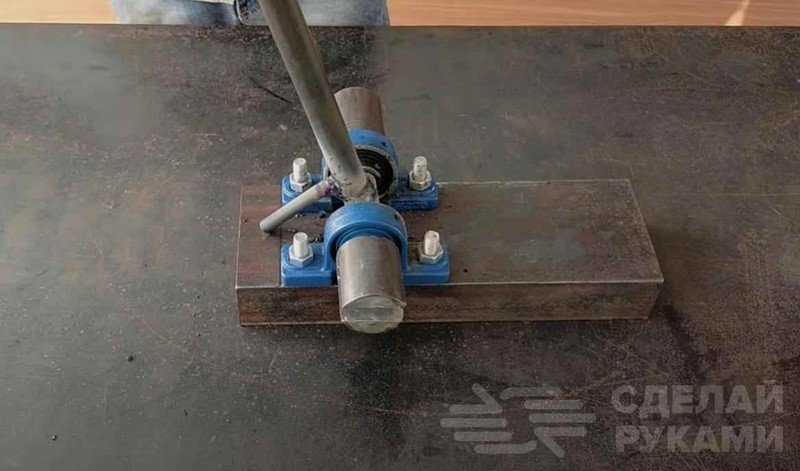

Шаг первый — изготовление основания конструкции.

В качестве основания будем использовать швеллер. Отрезаем заготовку длиной 35 см.

Сверху швеллера устанавливаем корпусные подшипники, маркером отмечаем места сверления отверстий.

После этого сверлим отверстия, и крепим подшипники с помощью болтов и гаек.

Шаг второй — изготовление самодельного гибочного механизма.

На токарном станке нужно выточить вал с металлическими болванками на концах. Если токарного станка нет, можно сделать иначе.

Отрезаем от стального кругляка две болванки одинаковой длины.

В торцах заготовок сверлим глухие отверстия. Вставляем в отверстия отрезки круглого прутка подходящего диаметра, и обвариваем. Затем в самих болванках нужно вырезать пазы для арматуры и квадратного прутка.

Две части вала вставляем в отверстия в корпусных подшипниках, установленных на станине, после чего свариваем их между собой.

К центральной части вала привариваем длинную ручку-рычаг из круглого прутка. К ней нужно приварить ограничитель хода.

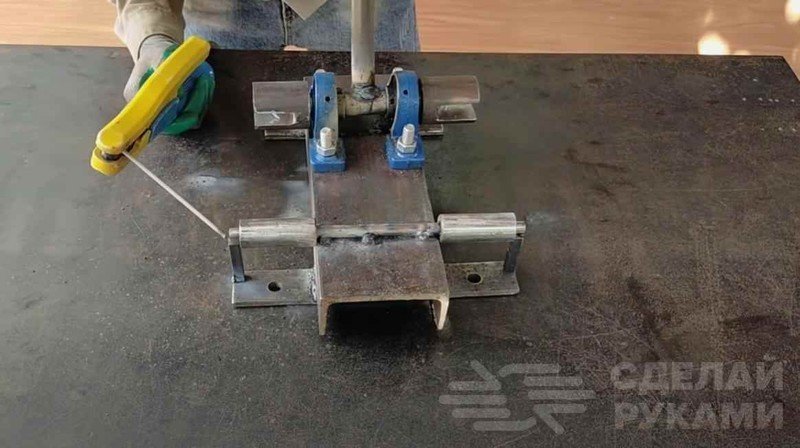

Шаг третий — изготавливаем ось с опорными роликами.

На противоположной стороне от корпусных подшипников привариваем к станине ось из круглого прутка. Надеваем на нее два опорных ролика, изготовленных из толстостенной круглой трубы.

Чтобы в процессе загибания арматурного стержня ролики не соскакивали с оси, по краям прутка надо приварить шайбы.

Автор решил эту проблему по-другому. Сначала он приварил к основанию кусочки полосы металла с отверстиями (для крепления к рабочему столу), затем — по краям оси приварил кусочки квадратного прутка, которые упираются в крепления.

Шаг четвертый — установка самодельного упора для рукоятки.

В основании необходимо просверлить отверстие, и приварить снизу гайку. Потом вкручиваем в гайку болт, который и будет выполнять роль упора, чтобы регулировать угол сгиба. Зачищаем и красим самоделку.

Сделанную конструкцию можно закрепить как на столе, так и на полу в мастерской, если предварительно просверлить в нем отверстия и установить крепежные шпильки.

Инструкцию, как собрать компактный станок для гибки арматуры своими руками, можно посмотреть на видео ниже.

Выбор станков для гибки арматуры

При выборе подобного оборудования стоит учитывать такие параметры, как мощность и производительность.

Важно, чтобы станок для гибки арматуры плавно работал, легко управлялся ножной педалью, а также реагировал на все команды максимально быстро. Все оборудование рассчитано на самые разные диаметры арматуры, выбирать следует станок с максимальным диапазоном

Важный момент – сталь, из которой изготовлен станок, должна быть в идеальном состоянии

Все оборудование рассчитано на самые разные диаметры арматуры, выбирать следует станок с максимальным диапазоном. Важный момент – сталь, из которой изготовлен станок, должна быть в идеальном состоянии.

На корпусе не должно быть люфт и кнопок из пластика, а также не должно быть видно сварных швов. Лучше покупать оборудование от известных мировых производителей.

Оснастка и назначение станков и спецоборудования в металлообработке

Под металлообработкой принято понимать весь комплекс металлургических процессов, в который входят такие процедуры, как:

• формирование;
• нарезка;
• соединение;
• сварка;
• производства различных деталей и элементов для определенного оснащения или сборных конструкций.

Без проведения этих работ на сегодняшний день не обходится ни одна тяжелая промышленная деятельность, ведь парки станковой техники и металлообрабатывающее оснащение – незаменимый аспект любого производства.

У современных изготовителей действует классификация общего типа для станкового оснащения, которое производится на территории Российской Федерации. Такая типизация состоит из различных шифров, что образуются путем комбинирования и букв и цифр под конкретную модель станка.

Потому, отталкиваясь от основного назначения для металлообрабатывающей отрасли, станочное оборудование можно условно разделить на 9 типов:

• агрегаты долбежного типа и машины для нарезки металлопроката;
• оснащение специального типа;
• станки для обработки резьбы;
• строгальные и протяжные;
• сверлильного и расточного типа;
• токарное оборудование;
• фрезерные станки;
• шлифовально-полдировальное оснащение.

Большое количество современных компаний-производителей изготавливают все разновидности и назначение станков для комплексного оснащения крупнейших предприятий, заводов и фабрик нашей страны, что в свою очередь позволит улучшить общие показатели тяжелой промышленности.

Принцип гнутья арматуры

Основное назначение арматуры – армирование бетона, который подвержен разрушению нагрузками изгибающего характера. В железобетонных конструкциях растягивающие и сжимающие усилия берет на себя металлический пруток. Возвести достаточно надежный, прочный фундамент любого дома практически невозможно без арматурного каркаса.

В тоже время, армирование углов и различных примыканий перекрестием прямых прутков является грубым нарушением технологии, ослабляющем конструкцию, что может привести к расслоению бетона. В угловых связках требуется укладка изогнутой арматуры с перехлестом на каждую сторону минимум 80 см. Гибка прутков также необходима для изготовления различных соединительных элементов, работающих на растяжение (к примеру, стандартный крюк, лапка, другое).

Как гнуть арматуру, чтобы она при этом сохранила свои прочностные характеристики, знает далеко не каждый. Стеклопластиковую согнуть невозможно, поэтому подобной обработке подвергают только стальную. Разрешается сгибать арматурные стержни исключительно механическим способом, не допуская острых углов в месте изгиба. Закругления требуется делать плавными – оптимальный радиус составляет 10–15 диаметров арматуры.

В настоящее время очень распространены как минимум 2 недопустимых способа сгибания арматуры:

• место, где будет выполняться гибка, надпиливают посредством отрезной угловой машинки или подобным инструментом;
• место сгиба греют паяльной лампой (сваркой, автогеном, на костре).

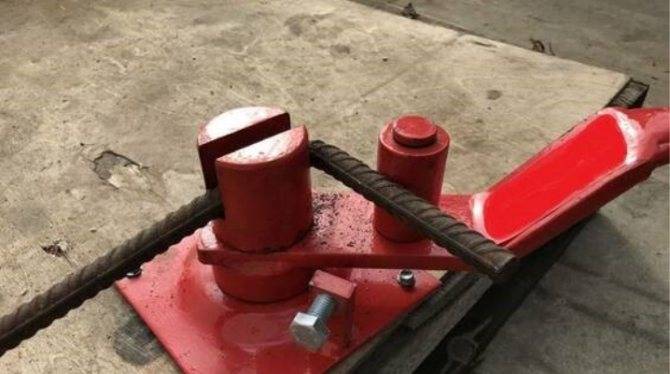

Ручной станок для гибки арматуры

Гибка арматуры — это контролируемый процесс деформации, в результате которого на определенном участке заготовки происходит изменение направления вектора центральной оси. Для больших производств применяются механические гибочные комплексы, обеспечивающие высокий показатель производительности. Но для домашнего использования лучше всего сделать ручной.

Общий принцип действия этого оборудования одинаков. Разница в конструкции объясняется различными диаметрами прута, который необходимо согнуть своими руками. Обычно в станке присутствуют несколько валов для упора заготовки, а также движущаяся часть, которая выполняет деформацию.

Порядок эксплуатации гибочного станка для арматуры.

1. Установка заготовки, ее фиксация.
2. Определение места гибки. Это часть должна располагаться на опорном валу.
3. С помощью механизма происходит искривление стального прута.

Для выполнения этих несложных действий можно сделать небольшой ручной станок своими руками. Для оптимизации изготовления рекомендуется изучить стандартные чертежи.

В приводных конструкциях основным рабочим элементом является диск, на котором расположено несколько валов для изгиба. Гнуть можно после предварительной фиксации заготовки. Изменение конфигурации происходит во время вращения диска.

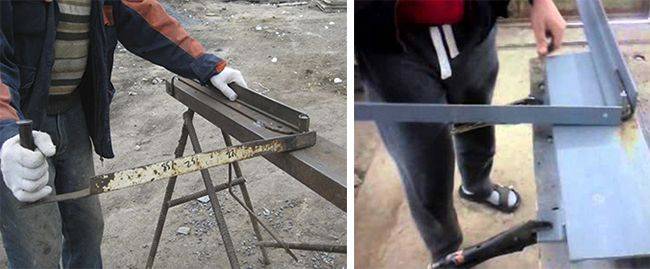

Самодельный станок для гибки арматуры

Уголок разрезается на две части. Одна из них крепится на деревянном брусе. Этот компонент предназначен для фиксации арматуры, перед тем как гибочный узел изменит ее конфигурацию. Вторая часть уголка для изгиба будет подвижной. Он крепится к брусу с помощью болта. В дальнейшем этот узел будет выполнять функцию рычага.

Гибочный станок конструкции Замкова

Для большого объема работ лучше всего использовать ручной гибочный станок конструкции Замкова. Изготовить его своими руками несколько проблематично, так как для этого понадобится выточить или заказать основные компоненты.

Для того чтобы правильно согнуть арматуру с помощью этого оборудования необходимо изготовить устойчивый опорный стол. В его столешницу врезается корпус станка. После этого стальной прут располагается между двумя роликами. С помощью третьего происходит гибка заготовки. В качестве опорной плиты рекомендуется использовать стальную пластину толщиной не менее 4 мм.

Ручной арматурогиб своими руками. Чертёж, описание

Для изготовления простейшего арматурогиба вам потребуется:

• стальная основа, в составе которой может использоваться стальной лист толщиной не менее 6 мм;
• уголок стальной размерами от 40×40×2 и длиной не менее 4…5 длин наибольшего горизонтального размера арматурного стержня — поворотного рычага (чем длиннее рычаг, тем меньше изгибающее усилие);
• узел роликового подшипника, в котором будет вращаться приводной рычаг;
• переставляемые упоры — стальные уголки, закрепленные в рычаге хода;
• направляющие — направляющие из инструментальной стали типа У8, свободно вращающиеся вокруг своей оси. Для качественного направления заготовки вдоль основания их должно быть два, но для самой простой работы достаточно одного. Втулку лучше закалить до HRC 50…55;
• деревянная ручка, закрепленная на рычаге.

Монтаж такого арматурогиба прост и не требует использования сварочного оборудования. Основание надежно закрепляется на верстаке, после чего подбирается нужный размер уголка – заготовки для маятника. В нем фрезеруются или сверлятся пазы для установки стопоров, места расположения которых соответствуют размерам требуемой арматуры (но может быть поставлен и сквозной паз). В правильном месте основания крепятся подшипник и рулевые втулки.

С помощью такого приспособления можно выполнять горизонтальные и вертикальные изгибы под произвольными углами. Для повышения точности можно снабдить ручной арматурогиб с размерной шкалой.

Related Posts via Categories

• Станок для гибки арматуры – труд арматурщиков стал намного легче!
• Трубогиб как незаменимый инструмент в строительстве и производстве
• Как рассчитать площадь поперечного сечения арматуры всех типов?
• Сколько весит 1 метр строительной стержневой арматуры различных видов
• Длина стержневой арматуры – все возможные варианты, регламентируемые ГОСТами
• Линейная арматура – качественный монтаж линий электропередач гарантирован!
• Немерная арматура – оптимальный вариант для малоэтажного строительства!
• Трубогиб ручной ТР и другие марки – рассматриваем типы этого приспособления
• Марки и классы строительной стержневой арматуры и проволоки для армирования
• Муфтовая арматура, что это такое и для чего используется

Как сделать приспособление для гибки арматуры

Прутки малого диаметра можно гнуть на простой арматуре. Для изготовления рам, хомутов из прутьев 6-8 мм можно использовать деревянную опору (кусок бревна) и три отрезка арматуры в качестве стопоров. В опору вбивают два стержня по оси, один между ними — на расстоянии от оси, равном диаметру изгибаемой арматуры. Тонкую арматуру также можно согнуть на уголок с нижним упором, приваренным к любой вертикальной поверхности (стене, брусу).

Конструкция самодельного гибочного станка

Самодельный гибочный станок – более сложное и надежное устройство. Изгиб арматуры своими руками изготавливается из металлического листа толщиной не менее 6-8 мм и арматурных стержней, уголков.

Последовательность действий

1. Сделать дно машины (кровати). Чем больше диаметр прутков, которые планируется сгибать на инструменте, тем надежнее должна быть закреплена машина к полу.
2. К каркасу приварите металлическую пластину с предварительно приваренным осевым штифтом или уголком, на который будет опираться арматура.
3. Постройте проигрыватель. На платформе крепится рычаг (в качестве рычага можно использовать кусок трубы) и центральный и изгибающий штифты (упоры), вокруг которых будет изгибаться арматура.

Расстояние между упорами выбирают исходя из максимального размера изгибаемой арматуры. Чертежи самодельного арматурогиба представлены на рисунке ниже:

Самодельные против заводских

Как видно из статьи, сделать самодельный станок довольно просто и дешево. Однако ручные заводские трубогибы ненамного дороже самодельных и имеют лучшее качество сборки, чем кустарные. Браться за изготовление самодельного инструмента имеет смысл тому, кто уже имеет опыт изготовления самоделок.

Виды ручных гибочных станков

Конструкция приспособлений по сгибанию арматуры (армированных прутов), предусматривает использование нескольких упоров (обычно их три) из стального материала и силового привода, в качестве которого могут выступать как различные рычажные механизмы, так и движение самих упоров.
Существуют два основных вида таких устройств:  станки с механическим и с ручным приводом.
Приспособления с механическим приводом изгибания, в качестве силового привода могут использовать как электрический, так и гидравлический способы. Гидравлический привод обеспечивает, более плавное изменение профиля арматуры, что позволяет достичь лучших и более точных результатов работы.

В конструкциях ручных устройств по сгибанию арматуры в качестве силового привода используют применение мускульной силы работника. С целью облегчения физической нагрузки, особенно при необходимости работы с изделием, которое имеет большое поперечное сечение, в конструкциях станков используется силовой рычаг. Этот рычаг за счет обеспечения большего плеча позволяет значительно облегчить работы по сгибанию армированных прутов.

В зависимости от конструкции, ручные приспособления по изгибанию арматуры можно поделить на так называемые условно ручные и ручные.
К условно ручными станками изгибания армированных прутов, можно отнести приспособления, в которых для изменения профиля такого изделия используется механический привод, приводимый в действие ручной силой. Обычно такие устройства имеют в своей конструкции маховик, приводимый в движение физическим воздействием работника.

При работе с армированными прутами, которая имеет поперечное сечение свыше 16 миллиметров, существует необходимость использования приспособлений гибки такого изделия с механическим приводом. Поскольку усилия, которые необходимо прилагать для гибки такой арматуры, довольно значительны, а выполнения работ при ручном режиме, сопровождается большими физическими усилиями и может привести к неправильному и некачественному выполнению операций по сгибанию.

При работе с армированными прутами до 16 миллиметров, можно использовать ручные гибочные приспособления. Такие станки в зависимости от мобильности, условно можно разделить на два вида: стационарные и переносные.

Зависимо от траектории, прилагаемой для изгибания вектора силы, ручные станки так же можно разделить на те, что используют вертикальный вектор приложения силы и горизонтальный.

Устройства с вертикальным вектором приложения силы, позволяют осуществлять работы с большими диаметрами арматуры, поскольку более удобны для совершения значительной нагрузки за счет того, что могут использовать всю массу тела работника. Но с целью более аккуратного и подконтрольного сгибания армированных прутов небольших диаметров, целесообразней использовать ручные приспособления с горизонтальным вектором приложения силы.

Металлическая или стеклопластиковая арматура?

Сегодня производители предлагают два вида фурнитуры: металлическую и стеклопластиковую. Металлические стержни представляют собой стержни с ребристой или гладкой поверхностью. Ребра обеспечивают более плотное сцепление с бетоном.

Этот вид арматуры очень прочный и в то же время достаточно эластичный, но металл со временем может ржаветь. Для производства стеклопластиковой арматуры используется специальный базальт или стеклопластик. Такие удилища имеют гораздо меньший вес и стоят дешевле. Кроме того, волокно не подвержено коррозии и выдерживает практически все температуры.

К тому же такая арматура довольно прочная, и сломать ее непросто. Недостатком таких стержней является невозможность сгибания непосредственно на строительной площадке. Гибку необходимо заказывать у производителя, что не всегда практично или выгодно.

Разновидности станков для гибки арматуры

Прежде чем сделать изделие для гибки арматуры самостоятельно, следует ознакомиться с разновидностями данного устройства, а также узнать сильные и слабые стороны каждого изделия в отдельности.

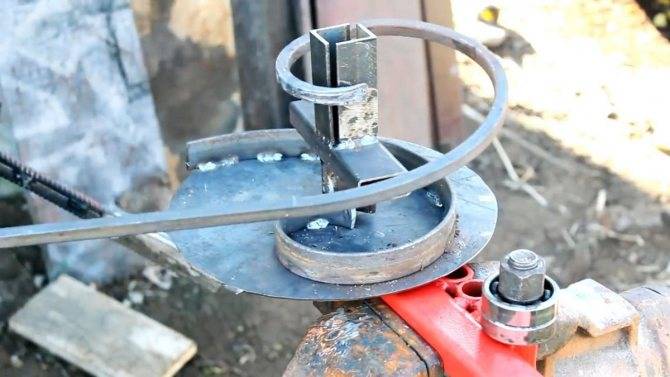

Простое самодельное устройство для гибки прутов небольшого диаметра

Основные типы станков:

• Мобильные. Обладают небольшим весом, который позволяет транспортировать устройство. Большее удобство обусловлено тем, что гибочный станок можно использовать вблизи стройки. В ущерб мобильности идёт ограниченный функционал.
• Стационарные. Нельзя быстро переместить, так как требуется полная или частичная разборка металлических составляющих изделия. Но из-за такого способа размещения, стационарный станок позволяет работать с арматурой, диаметр которой разнообразен.

Разновидности станков согласно конструктивных особенностей:

• Гидравлическое оборудование. Пользуются спросом и популярностью, так как составляющие гидравлической системы обладают низкой ценовой политикой.
• Пневматические. Более дорогие станки из металлических элементов, требующие периодической настройки и калибровки.
• Ручные. Простая конструкции без возможности установки автоматической системы управления. Все операции по гибки арматуры выполняются вручную.
• Электромеханические. Станок, работающий только при постоянной подаче электрического тока.
• Электромагнитное оборудование. Функционируют по принципу работы электромагнитного поля. Как и электромеханические, требуют постоянной подачи тока.

Наиболее простыми являются ручные станки. Их конструкция проста и при наличии соответствующих чертежей, практически каждый пользователь может сделать такой станок самостоятельно.

1 Ручной гибочный инструмент – что с ним делать?

Простой гибщик арматуры для нужд индивидуального строительства является незаменимым приспособлением. Чаще всего такой гибочный станок применяется при обустройстве ленточных фундаментов частных домостроений. Они, как правило, делаются из бетонных смесей по монолитной технологии.

Простой гибщик арматуры

Без добавочного упрочнения бетон не может гарантировать нерушимость фундамента. Поэтому для усиления фундаментная конструкция дополняется стальной арматурой. Согнуть последнюю под требуемыми углами без особых затруднений позволяет простейший ручной инструмент, который мы описываем в данной статье. РСГА обеспечивает качественное сгибание практически любых арматурных элементов, с его помощью изготавливают петли, разнообразные хомуты и кольца.

РСГА для сгибания стальной арматуры

При помощи каких устройств можно согнуть арматуру в домашних условиях

За всю историю развития технологий металлообработки и строительства человечество изобрело множество приспособлений для гибки арматуры. Все они объединены одним принципом действия, а отличие состоит в диаметре сгибаемой арматуры и конструкциях оборудования.

Любую деталь, которую подвергают изменениям, фиксируют между упорным и центральным роликом (валом) специального оборудования. Третьим гибочным роликом металл выгибают в требуемую сторону на нужный угол. Закругление можно выполнить как по часовой стрелке, так и против. Упорный вал служит препятствием для деформации. Он не позволяет сдвинуться или провернуться незадействованной части заготовки.

Выделяют два главных варианта таких устройств:

Приводные станки, помимо специальных, функционируют по одной схеме. В качестве рабочего элемента выступает диск, насаженный на вертикальный вал, который вращается в горизонтальной плоскости. На самом диске закреплены центральный и изгибающий пальцы между которыми и закладывается арматура. Упорный ролик закрепляется на стойке, при вращении диска в него упирается арматура и под действием изгибающего пальца выгибается вокруг центральной втулки.

Станки могут отличаться по производительности, мощности и в зависимости от назначения делятся на три группы:

• сверхтяжелой – диаметр прутков 40-90 мм;
• тяжелой – 20-40 мм;
• для легкой арматуры – 3-20 мм.

Такое устройство может сгибать несколько прутков одновременно. Изготавливается также оборудование для малых диаметров от 3 до 90 мм. Если понадобилось создать сложную конструкцию с разными углами сгиба, то следует использовать гидравлический станок, который может гнуть прутки намного качественнее, без образования изломов и кладок на поверхности заготовок. На подобном станке производятся изгибы под углом до 180 о .

Ручные инструменты производят разных видов, включая и переносные. Они довольно просты в эксплуатации и доступные по стоимости. Для работы с арматурой можно обзавестись как специальным станком, так и трубогибом. Это устройство монтируют на верстаках. Большая их часть предназначена для частного строительства и практически не используются для больших объёмов работ.

Подбор оборудования для гибки ориентируется на диаметр арматуры и сложность работ. Перед тем как начинать обработку металла, нужно учесть, что разные части прута подвергаются разным напряжениям, внутренняя – сжатию, а внешняя – растяжению.

Неправильный выбор станка или варианта его использования приведут к появлению деформаций (складки и изломы), что повлечет к повреждению арматуры. По этой причине требуется точное определение размеров заготовки, грамотная настройка оборудования и жесткая фиксация прутка.

Как согнуть арматуру в домашних условиях: самодельные устройства

Станки для гибки арматуры выполненные своими руками часто применяются в частном строительстве. Вариантов их изготовления множество, но практически все они похожи на заводские ручные. К металлической плите или станине приваривается упорный уголок или штырь. Затем монтируют поворотную платформу, оснащенную рычагом, гибочными и центральным штырями. Расстояние между компонентами конструкции зависит от диаметра арматуры, которую нужно будет гнуть. Ножки станины нужно прикрепить к полу, что даст возможность работать с прутьями толщиной 6-12 мм.

Выполненная на полу конструкция будет переносным вариантом. Однако для нее требуется предусмотреть способ крепежа по месту работы. Как правило, это отверстия под болты. Также можно приварить с обратной стороны плитки два или больше штырей, которые будут вставляться в отверстия основы. Однако нужно учитывать, что возможности подобного станка будут ограничены – диаметр гнутой арматуры не более 10 мм.

Как согнуть арматуру в домашних условиях своими руками

Когда специальное оборудование отсутствует, то это не означает что исчерпались все варианты, так как согнуть прут можно самостоятельно. Однако требуется помнить, что ручная гибка на порядок травмоопасней и сложней. Любое необдуманное движение или действие может привести к тому, что арматура или импровизированное оборудование спружинят или выскользнут.

Тонкие прутки до 8 мм при достаточной физической подготовке можно согнуть вручную без каких-либо приспособлений. Однако следует учитывать, что качество изгиба будет соответствующим. Подобная арматура вряд ли полностью сможет соответствовать требуемым параметрам.
