Открытая проводка в стиле ретро

Проводка в стиле ретро – комплектующие с фото в интерьере

Электропроводка под ретро особенно в деревянном доме требует более тщательного подхода к пожарной и электротехнической безопасности

При покупке кабелей и комплектующих необходимо обращать внимание не только на дизайн и внешние данные, но и на качество, технологичность и надёжность исполнения. Наиболее целесообразно приобретать изделия брендовых производителей

Лидирует продукция итальянских компаний:

Лидирует продукция итальянских компаний:

• Bironi;ретро проводка Bironi
• Fontini;ретро проводка Fontini
• Villaris;ретро проводка Villaris
• Aldo Bernardi;ретро проводка Aldo Bernardi
• Gl Gambarelli.ретро проводка Gl Gambarelli

ретро проводка Salvador

Целесообразно приобретать необходимые материалы от одного производителя. К примеру, компания Lindas предлагает готовые подобранные комплекты:

Lindas

Витой ретро провод

Кабель для ретро проводки выпускается в виде многожильных медных проводов сечением 1,5 и 2,5 мм². Другие типы сечений встречаются очень редко. Провода имеют полимерную изоляцию из следующих материалов:

• ПВХ – эластичный, но с низкой прочностью, используется только стационарно;
• эластомер – в процессе эксплуатации может растянуться, поэтому требует более частых креплений;
• полиуретан – прочный, имеет посредственную эластичность, требует изгиба по большому радиусу.

Внешняя декоративная изоляция (оплётка) делается из технического хлопка или шёлка. Брендовые производители выполняют пропитку оплётки антипиреновыми составами или заливают лаком. Широкая цветовая гамма и узоры на поверхности проводки весьма разнообразны, что позволяет подобрать подходящий вариант для любого дизайнерского решения.

Пример кабельной продукции ретро проводки BironiФОТО: iskraero.ru

Ретро розетки и выключатели для открытой проводки

Розетки — накладные, зачастую имеют специальные установочные рамки (на 1-3 места) из дерева, пластика «под металл» или керамики. Для устройств, которые часто эксплуатируются лучше всего использовать керамические, так как они препятствуют нагреву.

Выключатели имеют несколько вариантов механизмов:

• тумблерный – более надёжный и привычный в использовании;
• поворотный – бывает одно, двух и трёхконтактным, благодаря чему может коммутировать несколько цепей.

Как правило, розетки, выключатели и распаечные коробки выбираются из одной коллекцииФОТО: ретророзетка.рф

Статья по теме:

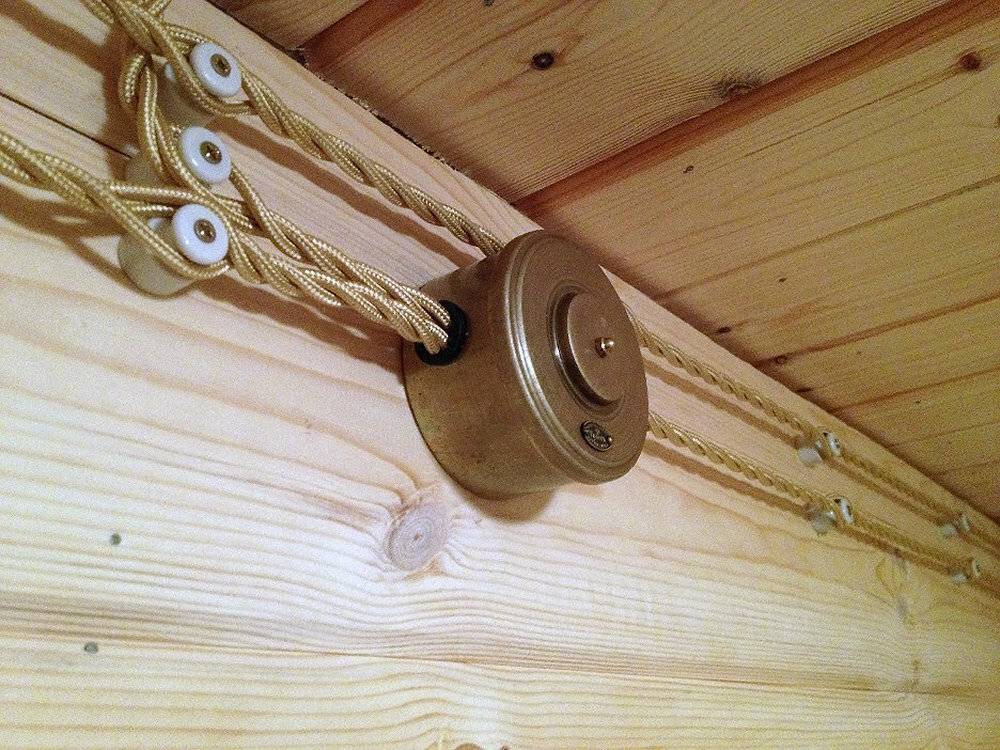

Клеммные колодки и распределительные (распаячные) коробки

Распределительные коробки используются для коммутации проводов и значительно сокращают их количество. В противном случае, пришлось бы тянуть провод от клеммной колодки к каждому электроприбору или розетке. Габаритные размеры распаячных коробок варьируются:

• диаметр 70-90 мм;
• высота 35-55 мм.

Распаячная коробка из технического устройства может превратиться в элемент декораФОТО: wooood.ru

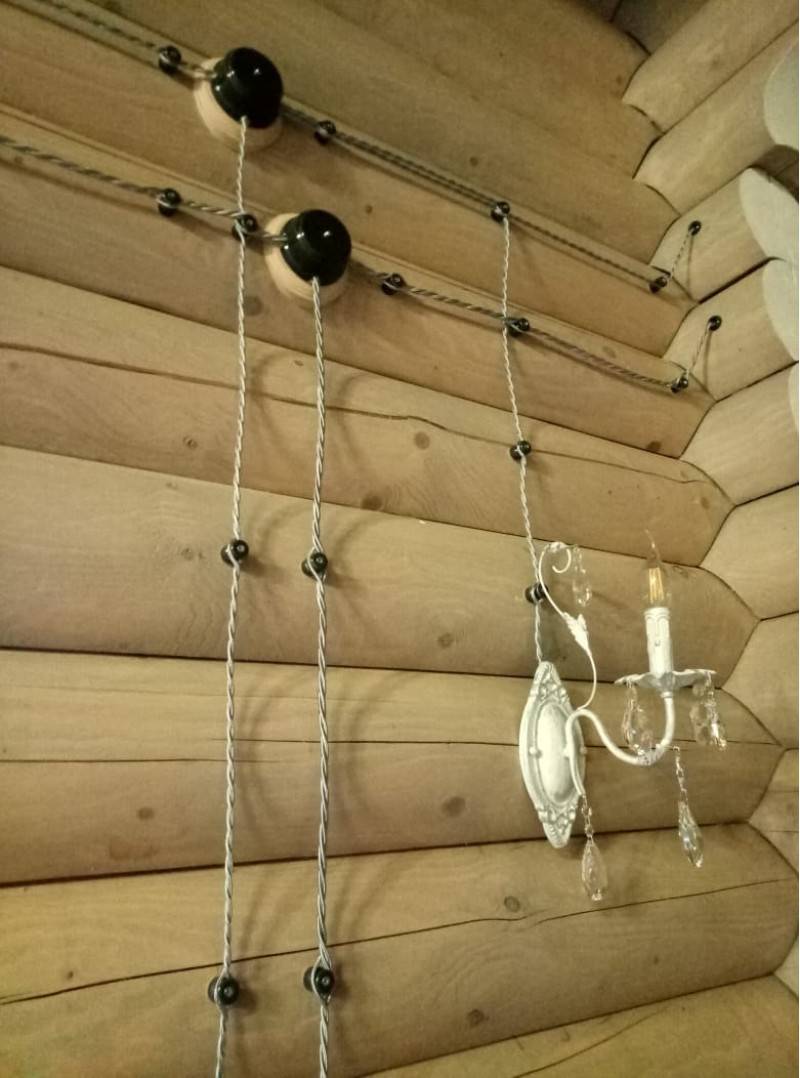

Патроны, проходы и ролики (изоляторы) для ретро проводки

Наружная ретро проводка в деревянном доме закрепляется на стенах посредством специальных изоляторов. Они имеют вид небольших рельефных цилиндров с диаметром основания 18-22 мм и высотой 18-24 мм. Верхняя часть — «шляпка» может быть узкой для монтажа двухжильного кабеля и широкой – для трёхжильного. Материал изготовления – пластик или фарфор. Крепление к стене осуществляется через отверстие в центре обычными или декоративными шурупами.

Ролики производятся в различной цветовой гамме, зачастую комплектно с другими элементами электрофурнитурыФОТО: razvodka.net

Проходы, относятся к декоративно-защитным электротехническим элементам. Они представляют собой декоративную втулку с воротничком, закрывающим отверстие, через которое из стены выводится кабель. Материал изготовления – фарфор.

Винтажные патроны производят из латуни, алюминиевых сплавов, меди, карболита или полимерных материалов, окрашенных «под металл». Как правило, их конструкция предусматривает наличие выключателя, а также технологических отверстий, резьбы и шайб для крепления абажуров и т.п.

Винтажный патрон из латуни с поворотным выключателемФОТО: dneprsvet.com.ua

Осветительные приборы в винтажном стиле

Профессиональные дизайнеры, при разработке ретро интерьера, как правило, создают авторские осветительные приборы. Можно попытаться создать их и самому, объединив винтажные патроны и необычные по форме декоративные лампочки с основанием. В качестве подвесов используется электрокабель, закреплённый на нескольких роликах. Гораздо проще, но дороже, приобрести уже готовые осветительные приборы «под ретро» как потолочные: лампы и люстры, так и настенные – бра.

Самодельные и фабричные светильники и люстры, выполненные в винтажном стилеФОТО: sc02.alicdn.com

Виды декоративного монтажа

Очень модной тенденцией в стиле оформления абсолютно любых помещений, от жилых до офисных, является стиль ретро. Однако, создание интерьера под старину больше подходит, по мнению дизайнеров, деревянным домам из бруса, дачным домикам и баням. Так как все такие строения являются очень легко воспламеняемыми, а самая частая причина пожаров — это короткое замыкание и нагрев электрооборудования и проводки. Поэтому согласно правилам устройства электроустановок весь электромонтаж должен осуществляться открытой проводкой. После понимания этого возникает новая проблема — провода не совсем эстетично смотрятся и могут навредить внешнему виду и дизайну помещения. Для этого была создана декоративная проводка.

Для того чтобы уложить провода в пожароопасных помещениях, или же просто для создания индивидуального дизайнерского решения, если невыгодно или не хочется долбить стены и делать трудоёмкие штробы, существует два типа декоративного эл. монтажа это:

Электропроводка в стиле ретро

Это очень стильное решение, которое выглядит как обычные витые провода, которые устанавливаются на декоративных изоляторах. Этот витой кабель может состоять из двух или из трёх проводов (в зависимости от того, есть ли в электроснабжении здания заземляющий провод), которые за счёт внешней оболочки из шёлка, пропитанного специальным негорючим составом, отлично вписываются в стиль ретро и не спровоцируют пожар. Помимо этого, каждая жила защищена дополнительно ПВХ изоляцией, и цвет её полностью соответствует стандартной маркировке. Шёлковая же внешняя оболочка, может быть любого цвета нужного для стиля и дизайна помещения. Проводники выполнены из меди и имеют сечение 0,75–2,5 мм2.

Помимо наружной декоративной проводки, можно использовать и такие же выполненные в ретро стиле выключатели, розетки, коробки распределения. По стенам и потолкам витые провода в стиле ретро крепятся за счёт, специальных предающих стиль старины, изоляторов. Эти изоляторы небольшого размера и изготавливаются из фарфора, так как такой материал считается прекрасным диэлектриком, не проводящим напряжение.

У этого способа проводки и электромонтажа существуют свои положительные и отрицательные стороны. К плюсам относятся:

• Стильный дизайн;
• Оптимальное решение для деревянных домов;
• Визуальный контроль всей системы электрического снабжения помещения;
• Простое устранение неисправности, не требующее разламывания стен для поиска отгоревшего провода;
• Простота монтажа без утомительного штробления, цементирования, штукатурки.

«Минусы» витой электропроводки в стиле ретро:

• Повышенная стоимость;
• Ограничение в условиях применения;
• Невозможность подключения очень мощных потребителей, декоративный кабель имеет максимальное сечение 2,5 мм2.

Другой вид декоративной проводки — это выполнение её с помощью кабель каналов.

Такой вид электромонтажа подойдёт для любого помещения с абсолютно любым дизайном. Отечественный рынок таких пластиковых или металлических коробов для проводки очень разнообразен и постоянно совершенствуется. Суть его и установка очень проста. Короб прикручивается к стене или потолку, а внутрь него укладывается нужный провод или кабель нужного расчетного сечения и цвета, а потом закрывается с помощью специальной защёлки, установленной на коробе. Для монтажа подойдёт алюминиевый кабель или же медный в зависимости от бюджета, выделенного на электромонтаж. Медь, естественно, будет дороже, но и предпочтительнее. Короб для проводов может быть напольного исполнения или же настенного, соединяются они между собой с помощью специальных крепёжных элементов. Такой способ проводки выполняется в коробе, состоящем из одной секции или из нескольких, если нужно при сложном монтаже нескольких электрических цепей.

Декоративный кабель канал может быть выполнен и в виде бронзовых трубок что может быть использовано в помещениях где выбран ретро стиль или же пожароопасных помещениях для осуществления электропроводки под старину. Разнообразие пластиковых кабель каналов позволяет внедрить и провести проводку не проделывая дыр в стенах.

Кабель–канал цветной и может быть выполнен в любом из существующих оттенков. Допустим, серый кабель–канал подойдёт для строгих офисных помещений и придаст им деловой стиль, а кабель–канал бежевый или же под дерево прекрасно подходит для жилых помещений.

Кабель–канал крепко занял своё место в арсенале электромонтажника, за счёт дешевизны и простоты установки, а также внешнего элегантного дизайна.

Материалы для ретро проводки

Для наружного монтажа проводов достаточно минимального комплекта материалов. Потребуются:

• Накладные розетки и выключатели.
• Кабели.
• Распределительные коробки.
• Изоляторы.

Все элементы должны быть выдержаны в едином стиле и схожей цветовой гамме. Чтобы было проще выбрать материалы, обсудим все возможные варианты.

Витые кабели

Провода для декоративной электропроводки изготавливают из меди и синтетических материалов

Важно, чтобы внешняя оболочка витых кабелей не была подвержена горению. Надежнее всего ПВХ и технический шелк, обработанный антипиреном

Сечение проводов нужно выбирать, исходя из сценария освещения и количества бытовых приборов. Для дома подойдут кабели 1.5 мм² и 2.5 мм². Чтобы рассчитать точные показатели, необходимо знать суммарную мощность всех электрических приборов.

Несколько требований к кабелям:

• Для кухни лучше выбрать кабели с резиновой оболочкой — тканевая оплетка быстро загрязнится и будет выглядеть непрезентабельно.
• Для наружного монтажа подойдет витой кабель из 3 жил. Первый проводник будет выполнять функции фазы, второй — нейтрали, третий — защиты.
• Для розеток подойдет витой провод с сечением 2,5 мм². В этом случае одной электролинии будет достаточно для 2-4 приборов суммарной мощностью до 3 кВт.

Внешний вид и оттенок кабеля остается на ваше усмотрение. В вопросах эстетики все зависит от стиля интерьера и цветовой гаммы оформления.

Чтобы вычислить метраж проводов, целесообразно использовать лазерный уровень. С его помощью легко разметить пространство от точки до точки. Нужно продумать пути прокладки кабелей и рассчитать, сколько потребуется материала.

Ретро кабель для открытой проводки

Розетки и выключатели в стиле ретро: дизайн и монтаж

Выключатели тоже должны вписываться в концепцию ретро интерьеров. Например, пластиковые устройства белого цвета будут выглядеть неуместно в винтажном оформлении. Лучше отдать предпочтение изделиям из керамики, металла, фарфора. Очень эффектно смотрятся выключатели, украшенные позолоченными узорами.

Розетки будут на виду, поэтому необходимо ответственно отнестись к выбору дизайна. Элементы должны составлять гармоничную композицию с другими предметами дизайна и одновременно играть роль акцента.

Розетки в стиле ретро чаще всего делают из пластика, фарфора. В продаже есть потрясающие модели из натурального дерева. Также производители выпускают коллекции керамических приборов с ручной росписью, узорами под мрамор.

Размер устройств тоже имеет значение. Громоздкие розетки и выключатели испортят впечатление о дизайне. Миниатюрные элементы в составе винтажной проводки выглядят гораздо интереснее.

Оригинальные устройства будут хорошо смотреться на стене только в том случае, если вы их правильно установите. Несколько рекомендаций по монтажу:

• Идеальный уровень размещения розетки и выключателя — 90-110 см от пола.
• Чтобы ровно установить розетки, необходимо наметить на стене точки крепления. В этих местах нужно просверлить неглубокие отверстия.
• Перед монтажом розетки необходимо подключить к ней электрический кабель.
• Чтобы зафиксировать изделие, нужно приложить к стене плоскую часть и закрепить зажимами. Затем следует установить наружную часть устройства и проверить целостность конструкции.

Важно! Перед установкой розеток не забудьте обесточить комнаты. Ретро розетки для открытой проводки

Ретро розетки для открытой проводки

Распределительные коробки

Распределительные (распаячные) коробки предназначены для коммутации кабелей. С помощью правильно подобранных установочных элементов можно оптимизировать количество проводов.

К дизайну коробок такие же требования, как к розеткам и выключателям. Главное, чтобы они вписывались в концепцию и эстетично выглядели.

Габариты элементов варьируются в зависимости от производителей и моделей. Средние показатели: высота — 35-60 мм, диаметр — 70-90 мм.

Распаячная коробка для винтажной проводки

Изоляторы

Для фиксации проводов нужны накладные элементы, отделяющие провод от стены. Чаще всего дизайнеры используют пластиковые или фарфоровые изоляторы. Первые выглядят не столь привлекательно, зато долго служат.

Фарфоровые изделия отличаются повышенной хрупкостью, но выглядят по-настоящему винтажно. Если выберете их, старайтесь соблюдать аккуратность при монтаже.

Смелый и необычный вариант — изоляторы, стилизованные под патроны. Их делают из окрашенных полимеров, алюминия, латуни или меди. Такие изделия одновременно выступают и выключателем — в конструкции предусмотрен поворотный механизм.

В продаже есть изоляторы разных цветов и размеров. Выбирайте вариант, исходя из внешнего вида и оттенка кабелей.

Керамические изоляторы для винтажной проводки

Техника безопасности

Согласно инструкции, пошаговый план прокладки проводки должен учитывать безопасность ее эксплуатации и ремонтопригодность.

При выборе типа проводов и условий их монтажа необходимо побеспокоиться о следующем:

• декоративные жилы должны иметь двойную изоляцию, надежно защищающую людей от удара током;
• при их проводке через стены и перекрытия обязательно применение отрезков гофрированных или металлических труб;
• высота должна быть достаточной для того, чтобы до проводов не дотягивались дети;
• на этом уровне нежелательно расположение оборудования и предметов, представляющих опасность для электропроводки;
• вблизи нее недопустимо проведение каких-либо работ, опасных с точки зрения повреждения проводов.

Положениями ПУЭ также оговариваются условия эксплуатации электропроводки внутри деревянного дома, что в основном касается повышенных температур и влажности. При прокладке в ванной комнате провода желательно поместить в кабельный канал или гофрированную трубу (это должно делаться даже в ущерб декоративности).

Обустройство и эксплуатация декоративной проводки в частном доме возможны лишь при соблюдении требований техники безопасности (ТБ). Только при выполнении данного условия удается реализовать все ее преимущества и достоинства.

Необходимые материалы для ретро проводки

Розетки, кабели и прочие изделия в стиле ретро выпускают многие компании. Рекомендуют приобретать весь набор у одного производителя, чтобы внешне проводка представляла собой единую гармоничную композицию.

Кабели (провода)

Декоративные проводники имеют следующие характеристики:

1. Материал — медь.
2. Изоляция — двойной ПВХ с оплеткой из технического шелка или хлопка. Оболочку пропитывают антипиреном (затрудняет воспламенение), иногда покрывают лаком. Декоративным проводам присуще большое разнообразие цветов.
3. Сечение — 0,75, 1,5 и 2,5 кв. мм.
4. Число жил — 2 или 3.
5. Форма — витые.

В зависимости от сечения (кв. мм), максимальная нагрузка составляет (кВт):

• 0,75 — 2,9;
• 1,5 — 4,4;
• 2,5 — 6.

Крупнейшие российские производители:

1. Фабрика электротоваров «Гусевъ».
2. Villaris (российско-испанское совместное предприятие).
3. Bironi.
4. Gemini Electro.

Из зарубежных компаний наиболее крупными являются Fontini, Replikata, Gi Gambarelli, Cordon Dor.

Кабели марки «Гамбарелли» выделяются среди других негорючестью, что подтверждено пожарным сертификатом. Еще одно преимущество — жесткость оболочки, благодаря которой провод не провисает на изоляторах

На это следует обращать внимание, поскольку многие другие кабели, особенно недорогие, имеют мягкий покров. По этой причине приходится уменьшать шаг изоляторов, иначе проводка быстро приобретает малопривлекательный, неаккуратный вид. Подобным недостатком обладает, например, продукция компаний Fontini и Cordon Dor

Подобным недостатком обладает, например, продукция компаний Fontini и Cordon Dor.

Российские провода не уступают в качестве импортным, но стоят намного дешевле.

Изоляторы

Изделие имеет вид цилиндра с шейкой. Раздвинув свитые жилы, кабель надевают на него так, чтобы проводники легли на зауженный участок.

Изоляторы (их часто называют роликами) изготавливают из следующих материалов:

• керамика (самый распространенный вариант);
• негорючая пластмасса (наиболее дешевые).

Разброс геометрических параметров (мм):

• диаметр цилиндрической части — 18-22;
• высота — 18-24.

Цвет подбирают в зависимости от замысла дизайнера. Есть 3 варианта:

1. В тон стен.
2. Такой же, как у проводов.
3. Нейтральный белый.

Особую группу составляют ролики с орнаментом.

Розетки, выключатели и распаечные коробки

Используют изделия для наружной установки (накладные). Из российских компаний наиболее широкий ассортимент фурнитуры в стиле ретро предлагает «Гусевъ». Есть модели с уникальной росписью в традиционных русских стилях (гжель, хохлома и др.).

За рубежом подобную продукцию производят LLinas, Aldo Bernardi, Thomas. Их розетки и выключатели отличают высокие качество и цена. Китайские изделия обходятся дешевле, но их надежность низкая.

Винтажная фурнитура стоит относительно дорого. В нейтрально оформленном интерьере, где имеются лишь некоторые элементы лофта или кантри, целесообразнее применить традиционные электроточки. Изделия классического исполнения есть в коллекциях Legrand, Schneider Electric и др.

Другие элементы

Для создания завершенной композиции производители предлагают следующие ретро компоненты:

1. Патроны.
2. Подрозетники.
3. Кабельные проходы.
4. Клеммные колодки из керамики.
5. Лампы, люстры.

Как делается электропроводка в стиле ретро своими руками

Сначала подробнее рассмотрим основные методы приобретения комплектующих.

1. Самый простой, но одновременно и самый затратный по финансам — купить всё в специализированном магазине. Сегодня несколькими компаниями предлагается электропроводка под старину множества моделей и оттенков.

Стоит отметить продукцию Villaris, Salvador, Fontini, Bironi, Гусевъ. По сути, это современная кабельная продукция, имеющая изоляцию из ПВХ и снаружи упакованная в чулок из негорючего шёлка, а также современные розетки и выключатели, оформленные в стиле прошлых лет.

При составлении сметы следует ориентироваться на такие цены:

• 5 — 15 тысяч рублей за стометровую бухту кабеля;
• 20 — 50 рублей за каждый ролик – изолятор;
• 600 — 3600 рублей за каждый выключатель или розетку;
• 550 — 1800 рублей за единицу подложек, угловых и поворотных изоляторов.

С такой проводкой органично будут смотреться светильники в стиле «Loft» и лампы Эдисона.

Из «плюсов» – это электробезопасность и соответствие современным требованиям, упрощенный монтаж по сравнению со скрытой проводкой, возможность изменять трассы в процессе эксплуатации. К тому же богатый выбор как стилизации под эбонит, так и под фарфор с медью.

Минусы будут заметны любому, кто разбирается в теме. Хотя, если изначально такая проводка позиционируется как «похожая на настоящую», то ничего плохого в использовании современной продукции нет.

2. Если вы не любите компромиссы и вам нужно соблюсти стиль времён зарождения бытового электричества, ваш путь лежит на специализированные форумы. Там вам помогут собрать полностью аутентичный комплект из медно – резиново – матерчатых проводов, фарфоровых изоляторов, эбонитовых или медных подложек, выключателей, патронов и розеток.

Стоить электропроводка ретро в деревянном доме будет недёшево, ведь вам нужно заплатить за поиски и восстановление комплектующих начала прошлого века.

Главный положительный момент – это полная аутентичность. Никто не сможет вас упрекнуть, что вы использовали современный «штамп под старину». Только настоящее ретро без компромиссов. К тому же «витая пара» на керамических изоляторах быстро монтируется и относительно безопасна.

Отрицательные стороны такой установки очевидны: обладая высокой оригинальностью, такая проводка не укладывается в современные представления о безопасности электроустановок, ведь заземление в те времена ещё не было предусмотрено, да и сечение старых проводов явно не рассчитано на современные мощности.

К тому же пятидесятилетний медный провод, скорее всего, уже пострадал от окисления, резиновая изоляция местами рассохлась, а старинные розетки и выключатели изготавливались с использованием фенолформальдегидной смолы, которая при нагреве источает неприятный и вредный запах.

Кстати, распределительные коробки стали использоваться сравнительно недавно, а в старину провода сплетали между собой, обвивали вокруг роликов и прятали скрутку под тканью наружной изоляции.

3. Если вы ограничены в средствах, но располагаете свободным временем, то можете самостоятельно найти всё необходимое для инсталляции. Для этого нужно терпеливо искать недостающие элементы в развалинах старых домов, мыть, реставрировать, возможно, пропаивать контакты.

Полезно посещать сельские магазины в отдаленных районах, там еще можно найти фарфоровые изоляторы, эбонитовые распределительные коробки, а то и выключатели с розетками.

Погрузиться в былое помогут розетки и выключатели начала прошлого века, электропроводка в стиле ретро, фото старинных машин и механизмов.

4. Последний вариант больше подходит для дизайнеров. Суть его заключается в прокладывании муляжа навесной проводки параллельно существующей скрытой.

Как мы заметили, символом ретро-проводки являются свитые между собой 2 провода в шелковой оплетке и надетые на ролик – изолятор. Этим пользуются для создания антуража.

На стену прикручиваются изоляторы, на них устанавливается любой подходящий по длине и внешнему виду кусок проводов, свободные концы которых любыми доступными средствами крепятся к существующим розеткам и выключателям.

Для усиления эффекта можно прибегнуть к «патинированию», распылив на розетку соответствующее покрытие из аэрозольного баллончика.

Преимущества

• Конструктивно ретро-проводка представляет собой открытые электрокоммуникации, для которых характерно размещение проводников и коммутационных элементов сети поверх ограждающих конструкций. Все функциональные элементы системы крепятся к базовой поверхности посредством изоляторов соответствующего типа.

Своеобразие эстетики ретро-провода дополняется широким выбором ее вариаций. Электромонтажные изделия выпускаются в разных цветовых исполнениях, среди которых можно подобрать самую подходящую для воплощения концепции конкретного интерьера.

Открытая проводка любого типа технически проще в исполнении, чем закрытая. Монтаж выполняется без трудоемкого этапа штробления стен, все элементы цепи монтируются накладным способом.

Однако экономичность ретро-проводки выглядит довольно сомнительно ввиду высокой стоимости комплектующих.

Открытое расположение элементов сети, в частности, распределительных коробок, предельно упрощает ремонт в случае выявления неполадок. Проводники и коммутационные устройства монтируются на изоляторах или изолирующих прокладках. Это обеспечивает достаточную степень защиты от возможного возгорания.
В производстве электромонтажного оборудования под старину используются современные материалы, которые обеспечивают высокую степень безопасности.
Во время ремонта помещений риск случайного повреждения проводки, смонтированной открытым способом, минимален.
