Виды неполадок и их причины
Перед тем как разобрать утюг, не мешает познакомиться со списком более распространенных неисправностей, и с их возможными провокаторами.
Заранее узнав, какой узел можно обвинить в неполадке, есть шанс провести ремонт быстро и качественно, однако далеко не всегда данная операция заканчивается успехом.
Терморегулятор

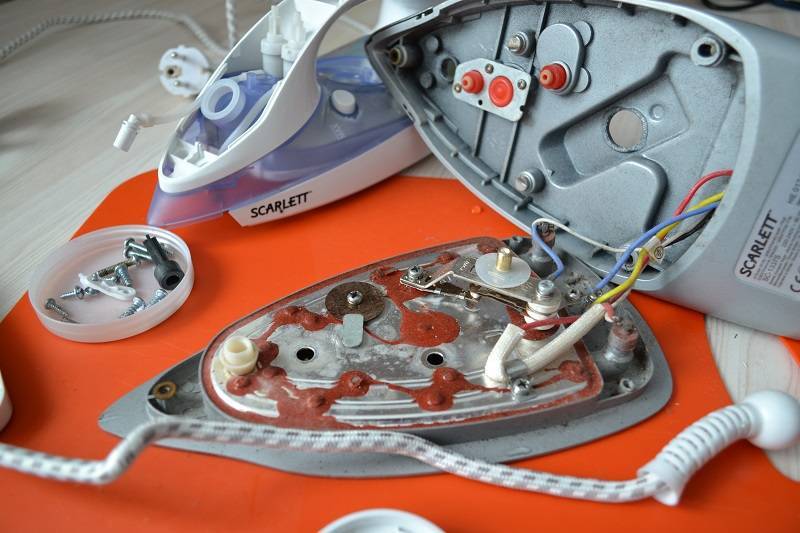

Проблемы с терморегулятором носят разный характер. Перед разбором утюга необходимо прокрутить деталь до упора. В этот момент должен возникнуть щелчок, свидетельствующий о замыкании контактов. Терморегулятор нужно оставить в таком положении и приступить к дальнейшей проверке компонента.
От данной детали в сторону ТЭНа отходят два контакта, которые необходимо «прозвонить». Эту процедуру нужно повторить, предварительно выкрутив терморегулятор до упора в другую сторону. В первом случае мультиметр должен показать наличие напряжения, во втором — отсутствие.
Терморегуляторы выходят из строя из-за закисления либо загрязнения контактов. Провода нужно зачистить наждачной бумагой и повторно провести проверку мультиметром. Во время процедуры нельзя сильно отгибать пластины. В случае если терморегулятор проворачивается с трудом, то деталь нужно несколько раз провернуть в одну и другую сторону (могут потребоваться плоские пассатижи), а затем натереть узел карандашом.
Предохранитель
В 50 % случаев поломка утюга обусловлена перегоранием предохранителя. Данная деталь размещена под корпусом. Разобрав утюг, нужно проверить состояние предохранителя мультиметром. Если прибор не реагирует, то данную деталь нужно снять и припаять новую.
Система разбрызгивания пара
Неисправность данной системы обусловлена скоплением накипи на деталях утюга. В этом случае потребуется разобрать прибор и зачистить внутренние компоненты.
Западание или отказ работы кнопки подачи пара
Данная неисправность возникает из-за накипи в камере насоса. Последний встроен в ручку утюга, сверху которой размещена кнопка подачи пара. Для устранения неисправности нужно разобрать данную деталь, извлечь насос (компактная коробка) и протолкнуть шарик, который опустился вниз, обратно в камеру.
Сетевой шнур
Выход из строя электрошнура — довольно распространенный вид поломки. При таком повреждении утюг может вообще не включаться или работать урывками, может плохо греться подошва. Шнур может загибаться, завиваться, в места изгиба повреждается изоляция, некоторые провода могут перетереться совсем или частично. Если есть подобные повреждения, шнур лучше заменить вне зависимости от того, в нем причина или нет. Во всяком случае все места с поврежденной изоляцией надо заизолировать.
Проверяем целостность шнура электропитания
Цвет изоляции проводников может быть любым, но желто-зеленый это обязательно заземление (его надо проверять установив щуп на небольшую металлическую пластинку в нижней части вилки). Остальные два соединены со штырями вилки. Вот один из этих двух проводов должен звониться со штырем, к которому вы прижали щуп мультиметра. Ту же операцию повторяем с другим штырем.
Для полной уверенности в исправности шнура его нужно во время прозвонки помять/покрутить. Особенно в тех местах, где есть проблемы с изоляцией. Если писк от таких действий прерывается — шнур лучше заменить. Подлежит замене он и если один или оба штыря «не звонятся». Возможно вам повезет и дальнейший ремонт утюга вам не потребуется.
Замена переключателя режимов нагрева
Если переключатель режимов нагрева утюга перестал функционировать должным образом, его следует заменить. Чтобы заменить переключатель, необходимо выполнить несколько действий.
Шаг 1: Отключите утюг от источника питания
Перед началом замены переключателя режимов нагрева, убедитесь, что утюг отключен от розетки. Это гарантирует безопасность работ и предотвращает возможность получения удара электрическим током.
Шаг 2: Демонтаж пластика корпуса утюга
С помощью отвертки съемных насадок, аккуратно снимите пластиковую крышку или другие детали корпуса утюга, чтобы получить доступ к переключателю режимов нагрева.
Шаг 3: Отсоединение старого переключателя
Отсоедините провода, которые подключены к старому переключателю режимов нагрева. Обычно переключатель имеет два провода, которые ведут к термоэлементу утюга.
Шаг 4: Подключение нового переключателя
Подключите новый переключатель режимов нагрева к проводам утюга. Убедитесь, что провода правильно подключены, чтобы избежать возможных проблем с работой утюга.
После завершения замены переключателя режимов нагрева, аккуратно закрепите пластиковую крышку или другие детали корпуса утюга.
Санкт-Петербург
Действия, нарушающие тишину и покой граждан:
Когда нельзя шуметь. С 23:00 до 08:00 в рабочие дни и с 23:00 до 12:00 в выходные и нерабочие праздничные дни. Исключение — использование пиротехники в Новый год, с 23 часов 31 декабря до 4 часов 1 января.
Какова ответственность. Зависит от того, что именно нарушило тишину. За «использование звуковоспроизводящих и звукоусиливающих устройств звукоусиления», а также «крики, свист, стук, передвижение мебели, пение, игру на музыкальных инструментах и иные подобные действия» вы можете получить предупреждение или штраф:
- для граждан — от 500 до 5000 рублей;
- для должностных лиц — от 25 000 до 50 000 рублей;
- для юрлиц — от 50 000 до 200 000 рублей.
за использование пиротехники (петард, ракетниц и других) — штраф:
- для граждан — от 1000 до 5000 рублей;
- для должностных лиц — от 25 000 до 50 000 рублей;
- для юрлиц — от 50 000 до 200 000 рублей.
за шумные ремонтные и разгрузочно-погрузочные работы — штраф:
- для граждан — от 3000 до 5000 рублей;
- для должностных лиц — от 25 000 до 50 000 рублей;
- для юрлиц — от 250 000 до 500 000 рублей.
за шумные строительные работы — штраф:
- для граждан — 5000 рублей;
- для должностных лиц — от 25 000 до 50 000 рублей;
- для юрлиц — от 500 000 до 1 000 000 рублей.
за действия, которые нарушили тишину и покой граждан в многоквартирных домах в выходные и нерабочие праздничные дни с 8:00 до 12:00 вне зависимости от вида шума, — предупреждение или штраф:
- для граждан — от 500 до 5000 рублей;
- для должностных лиц — от 25 000 до 50 000 рублей;
- для юрлиц — от 50 000 до 200 000 рублей.
Документ, регулирующий режим тишины.
Устранение поломки в домашних условиях
Отремонтировать подачу пара своими руками можно только в случае, если неисправность возникла по причине накипи и известкового налета. Серьезные поломки составных частей конструкции утюга исправить самим не получится!
Предлагаем вниманию несколько способов, применив которые можно избавиться от посторонних элементов в водонагревательной системе утюга. Для достижения лучшего результата рекомендуется попробовать их несколько, вплоть до устранения причины, по которой отсутствует подача пара в утюге. Если пар в утюге не появится, придется покупать новый прибор.
Все (за исключением одного — паровой ванны) приведенные ниже способы имеют один и тот же принцип: в резервуар для воды утюга наливается жидкость, он разогревается, затем вручную производится прочистка системы водонагревательных элементов: нужно нажимать на кнопку подачи пара до тех пор, пока жидкость не иссякнет.
Очистка уксусом
Очистить резервуар от накипи и налета можно столовым 9% уксусом, разбавленным в соотношении 1/1 с обычной водой. Такой состав заливается примерно на 1/3 резервуара, после чего прибор подключается к питанию. Необходимо подождать минут 10, затем включить режим глажки с паром и начать активно нажимать клапан подачи пара.
Процедуру нужно проводить над тазиком или иной ёмкостью для сбора воды. Выпускать пар нужно до тех пор, пока уксусный состав в резервуаре не закончится. После чего необходимом вымыть остатки уксуса, для этого в утюг заливается обычная вода и осуществляется подача пара до исчезновения специфического запаха.
Минеральная газированная вода
Принцип очистки утюга от накипи и осадков минеральной водой почти тот же самый, что и в способе очистки уксусом. Единственное — после проведения процедуры интенсивного паровыделения, не нужно промывать водонагревательную систему обычной водой, так как неприятного запаха от используемой минеральной воды не будет.
Данный вариант менее эффективен по сравнению с очисткой уксусом. Он отлично подходит для профилактических процедур, направленных на предотвращение возможных неисправностей.
Лимонная кислота
Нужна маленькая упаковка кислоты, где-то 20-25г, её нужно развести в стакане теплой воды до полного растворения. Затем состав заливается в резервуар на 1/3 объема и утюг оставляют нагреваться на 10 минут, после чего нужно пускать пар до полного расхода жидкости.
После процедуры в утюг нужно залить обычную воду и повторить процесс, чтобы устранить неприятный запах из устройства.
Паровая ванна
Это является скорей дополнительным вариантом, когда не работает отпариватель в утюге после использования указанных выше способов.

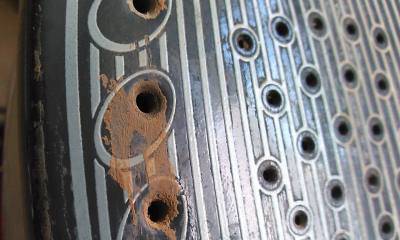

Бывает такое, что отверстия на подошве утюга сильно засоряются накипью, с помощью паровой ванны их можно прочистить. Для этого на плиту нужно поставить тару, вроде противеня для выпечки, чтобы в неё помещался утюг. На дно уложить подставки, которые приподнимут утюг над емкостью на несколько миллиметров, для этого можно использовать металлические крышки от стеклянных банок. В емкость заливается вода, ставится утюг и всё это кипятится не более 10 минут.
Добавление в воду столового уксуса (с расчетом 1/3) или лимонной кислоты (до 10г на 250мл) не повредит. После такой очистки утюг нужно парить – проводить стандартную процедуру интенсивного паровыделения, применяемую в способах, описанных выше.
Химические очистители
Почистить резервуар утюга от накипи и известковых осадков можно с помощью специальной жидкости, которую можно купить в хозяйственном магазине. Перед применением нужно обязательно следовать инструкции на упаковке, там будет написано, нужно ли её разбавлять с водой, в каких пропорциях и другие сведения.
Использовать специальные средства дорого, но оно того стоит, если речь идет о ремонте дорогих приборов марок «Филипс», «Редмонд», «Тефаль» и подобных. Принцип очистки такими химическими средствами тот же, что мы описывали ранее: состав заливается в резервуар, устройство нагревается, затем утюг нужно отпаривать – непрерывно подавать пар, пока залитая жидкость не закончится.
Утюг включается, но не греет
Если утюг включается (горит индикатор), но не нагревается, значит, ток на прибор подаётся. Причиной поломки может быть сгоревший ТЭН или терморегулятор. Чтобы определить неисправность, нужно исследовать оба элемента.
Проверяем исправность ТЭНа
Как правило, к выводам нагревательного элемента подключаются индикаторы нагрева. Поэтому если лампочка продолжает гореть, а подошва остаётся холодной, причиной неисправности может быть перегоревший ТЭН. Элемент обычно наглухо вмонтирован в подошву и не подлежит замене.
Для проверки нагревателя необходимо проверить его контакты мультиметром. Если сопротивление будет отсутствовать, можно сделать вывод о неисправность детали.
Проверяем исправность терморегулятора
Если утюг не нагревается, а лампочка горит, проблема может крыться в неисправном терморегуляторе. Чтобы добраться до этого узла, прибор необходимо разобрать полностью.
Сняв корпус, необходимо визуально оценить состояние контактов и соединений на предмет обрывов и окисления. Если видны внешние повреждения, необходимо их зачистить мелкозернистой наждачной бумагой. Если нет – определить работоспособность детали, замерив сопротивление, или проверив напряжение отвёрткой с индикатором, последовательно прижимая её к контактам
Поскольку для проверки отвёрткой утюг должен включаться в сеть, при замерах необходимо проявлять крайнюю осторожность
Как правило, в моделях известных производителей термопредохранитель встраивается в разрыв контактов ТЭНа с одной стороны, а терморегулятор – в разрыв с другой. Например, если не включается утюг Philips, может быть неисправен один из перечисленных элементов. Сопротивление между контактами ТЭНа при этом будет отсутствовать. Соответственно, для обнаружения истинной причины неисправности необходимо прозвонить каждый участок, начав с предохранителя (вероятность, обнаружить сгоревший терморегулятор при исправном защитном элементе крайне низка).
Проверка электронагревателя
Нагревательный элемент в современных образцах является надежным узлом и редко ломается. Когда эта неприятность происходит, лучше новый нагреватель не покупать. Проще приобрести новый утюг. Но сначала следует убедиться, что проблема именно в ТЭНе.
Во всех моделях контакты нагревателя припаяны к контактам прибора и соединены с индикаторной лампой. Если лампа горит, а утюг не нагревается, значит неисправность связана с ТЭНом.
В некоторых моделях термопредохранитель включен в одну цепь нагревателя, а регулятор — в другую. Если неисправен предохранитель, то можно поставить ложный «диагноз», подозревая в неисправности ТЭН. Чтобы точно выяснить причину отказа прибора, следует его полностью разобрать.
Проведение ремонта
Как отремонтировать утюг “Бош”? В большинстве случаев достаточно избавиться от “загрязнений”.
Чистка:
- После разборки устройства необходимо снять подошву, продуть ее пылесосом и почистить небольшой щеткой, дабы удалить пыль и мелкий сор.
- Далее потребуется разместить компонент в миске с водой и уксусом либо лимонной кислотой.
Важно! На один литр воды рекомендуется добавлять один стакан уксуса. Прямо вместе с емкостью поставить на огонь, нагреть миску и прокипятить подошву в течение пяти минут. Повторить данную процедуру 3-5 раз
Повторить данную процедуру 3-5 раз
Прямо вместе с емкостью поставить на огонь, нагреть миску и прокипятить подошву в течение пяти минут. Повторить данную процедуру 3-5 раз.
Важно! Можно вместо воды и уксуса воспользоваться специальным средство против накипи, предназначенным для кастрюль и чайников. После проделанных манипуляций прибор оставляется на сушку и ждет проверки в течение суток
Куда сложнее будет избавиться от накипи, если устройство работает на пару. Тут, скорее всего, проблема заключается в том, что забились отверстия для конденсата.
Специалисты дают следующие советы:
- Используйте ватную палочку. Продвиньте ее в отверстия и сделайте несколько поступательных движений. Также можно смочить ее в спиртовом растворе.
- Рассыпьте соль на хлопковой ткани и прогладьте утюгом.
Важно! Этот проверенный метод быстро приводит в себя подошву из нержавейки
- Если работа не ладится с керамическим или тефлоновым элементом, сразу идите в сервисный центр. Данная работа по силам любой мастерской.
- Если из строя вышел терморегулятор, предохранитель или другой компонент, то попробуйте их очистить от окисленных соединений при помощи спирта.
Мы подготовили статью, прочитав которую вы поймете, как почистить утюг от накипи внутри в домашних условиях.
Компоненты
Что делать, если компоненты устройства не демонстрируют былой работоспособности? Попробуйте сделать следующее:
- Проверьте кабель питания. Если провод сломался, то рекомендуем вам найти ему замену.
- После разборки снимите все провода. Проверьте работу терморегулятора, покрутив его несколько раз в разные стороны. Если в крайнем положении срабатывает щелчок, проблема не в нем.
- При отсутствии щелчка закоротите проводники таким образом, чтобы прибор перестал отключаться. Также можно найти замену старому компоненту.
Важно! Первый способ куда быстрее и экономичнее, но второй принесет больше надежности. Для пайки детали используйте самый обычный паяльник. Этот инструмент пригодится для монтажа нового элемента
Этот инструмент пригодится для монтажа нового элемента
Для пайки детали используйте самый обычный паяльник. Этот инструмент пригодится для монтажа нового элемента.
Типичные неисправности и пошаговая инструкция по их устранению своими руками
В зависимости от поломки, инструкция по ее устранению будет отличаться. Рассмотрим наиболее частые неисправности парогенераторов и способы починки изделия в домашних условиях.
Не подает пар — в чем причина?
Частая неисправность прибора – это отсутствие пара после его включения. Справиться с проблемой можно самостоятельно, если правильно определить причину.
Наиболее вероятные проблемы и способы их решения:
Отверстие для подачи пара закупорилось накипью, либо известковым налетом. Чтобы устранить неисправность, нужно залить в бойлер воду, с добавлением лимонной кислоты. На литр жидкости достаточно 10 г порошка.
Также можно воспользоваться магазинным средством «Калгон». Когда вода с выбранным окислителем окажется внутри прибора, его включают и пропаривают ненужную ткань в течение 3-5 минут.
Выключают устройство и оставляют для остывания и разъедания накипи на 2 часа. Сливают воду из бойлера. Промывают его чистой водой до тех пор, пока она не станет прозрачной. Каналы забились частицами, которые осыпались с внутренней поверхности бойлера. Как правило, это происходит в недорогих приборах, которые имеют производственный брак. Если деформация была незначительной, то можно попытаться промыть резервуар для воды самостоятельно.
Когда эта мера не дает желаемого эффекта, необходимо обращаться в мастерскую, либо в сервисный центр и требовать гарантийного обслуживания. Иногда требуется замена прибора.
Вопрос-ответ:
Как починить утюг, если он не нагревается?
Если утюг не нагревается, в первую очередь, нужно проверить подключение к электрической сети: удостоверьтесь, что утюг включен в розетку и розетка работает. Если подключение в порядке, возможно, проблема с самим утюгом
Проверьте состояние шнура питания: нет ли на нем повреждений, сгибов или обрывов? Если шнур целый, нужно обратить внимание на сам нагревательный элемент утюга – он может выйти из строя из-за износа или перегорания. В таком случае, для его замены следует обратиться в сервисный центр или позвонить мастеру
Не рекомендуется самостоятельно заниматься ремонтом электрических приборов.
Как починить утюг, если у него не работает пароотпуск?
Если утюг не выделяет пару, следует проверить, заправлен ли резервуар для воды. Убедитесь, что температурный контролер утюга установлен на режим пароотпуска и вода в резервуаре нагревается: это можно понять по наличию звука нагревания и признакам испарения. Если все настройки верны, а пара все равно не выделяется, возможно, проблема в засорении паровых каналов. Рекомендуется провести чистку утюга с помощью специальных средств или обратиться в сервисный центр для более глубокой прочистки. Также следует помнить, что использование неочищенной воды в резервуаре может накапливать накипь и приводить к засорению паровых каналов.
Как починить утюг, если из него идет дым?
Если из утюга идет дым, следует незамедлительно прекратить использование утюга и отключить его от электрической сети. Возможно, причиной дыма является перегрев нагревательного элемента утюга или короткое замыкание. В этом случае, рекомендуется обратиться в сервисный центр или связаться с мастером для проведения ремонта утюга и избежания возможного пожара или поражения электрическим током. Не пытайтесь ремонтировать утюг самостоятельно, особенно если вы не имеете опыта работы с электрическими приборами.
Проверяем самое простое
Довольно часто причиной неработоспособности утюга являются проблемы с его шнуром. При использовании шнур часто изгибается, что может привести к повреждению изоляции в местах изгиба, а иногда даже вызвать появление искр. Поэтому, если вы собираетесь заниматься самостоятельным ремонтом утюга, первым шагом следует осмотреть и проверить шнур на целостность.

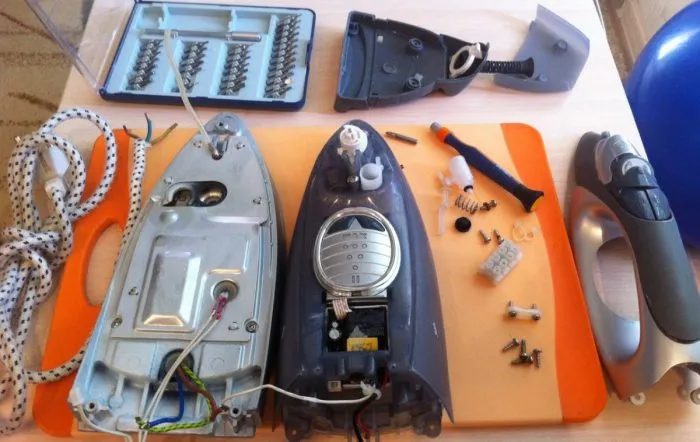

Разобрать утюг — это самое начало
Проверка электрошнура
Иногда, чтобы удостовериться что проблема в шнуре, можно включить утюг в сеть. Если все исправно, загорается индикаторная лампа. Обычно это зеленый светодиод. По тому, горит он постоянно или периодически гаснет и будем отслеживать состояние шнура
Его крутим и изгибаем, обращая внимание на состояние сигнальной лампочки. Если она мигает, значит сетевой шнур действительно виноват. Его лучше заменить, но, при желании, можно найти проблемное место (часто оно визуально легко определяется) и исправить ситуацию
Его лучше заменить, но, при желании, можно найти проблемное место (часто оно визуально легко определяется) и исправить ситуацию.
Характерные проблемы со шнуром для утюга
Если это проблемы с изоляцией, а сам проводник целый, используя изоленту устраняют неисправность. Если повреждены провода, их разрезают, соединяют по-новому при помощи пайки, место соединения изолируют. Этот ремонт — временная мера, так как вскоре снова появятся проблемы — недалеко от «отреставрированного» места. Потому шнур все-таки лучше заменить.
Клеммы и контакты
Если внешних повреждений шнура нет, а он не работает, придется разобрать утюг. На первом этапе сложностей обычно не бывают — сзади есть один болт. Это, пожалуй, единственный крепеж, который не удается спрятать. Откручиваем его, снимаем крышку.
Снять заднюю крышку обычно труда не составляет — один болт
Под задней крышкой скрывается клеммная колодка, к которой подходят провода от терморегулятора и ТЭНа, с другой подключается наш сетевой шнур. Клеммная колодка может выглядеть по-разному. У некоторых производителей как у Bosch) она спрятана под пластиковой крышкой. Крышку надо снять. Как к ней подобраться — зависит от модели. Иногда достаточно просто поддеть и потянуть иногда приходится снимать какие-то детали
Важно — добраться до контактов
Из-за перегрева может оплавиться колодка или шнур
Часто причина того, что не греется утюг скрыта не в ТЭНе, а в том, что засорились или окислились контакты. Иногда на контакты попадает вода (протекает емкость), иногда там спекается пыль, иногда просто ослабел контакт. Если есть одна из таких проблем — устраняйте ее. Возможно, ремонт утюга своими руками на этом закончится.
Проверка шнура на целостность проводов
Если контакты нормальные, чистые, прозваниваем шнур на целостность проводов. Берем тестер/мультиметр, ставим в режим прозвонки. Одним щупом прикасаемся к штырьку шнура, вторым «перебираем» провода на клеммной колодке. Если провод целый, одна из пар должна «зазвенеть» — вы должны услышать звуковой сигнал.
Прозвонка шнура утюга
Шнур утюга — трехпроводный, к штырькам шнура идет два провода, а третий — зеленого или желто-зеленого цвета — заземление. На вилке утюга это металлическая пластинка. Прикоснувшись к ней и зеленому проводу на колодке, вы должны услышать «писк» мультиметра. Если хоть один провод «не звонится», шнур меняем.
Проблемы с подошвой утюга (ТЭН + емкость для воды)
Во многих моделях утюга ТЭН вместе с емкостью для воды запаян в едином корпусе. Проблемы с одной из этих частей ведут к одному — к покупке нового утюга. Замена подошвы нецелесообразна, так как стоит эта запчасть чуть меньше нового утюга. Даже если вы решите менять подошву, нет гарантии, что вы найдете нужную вам — рынок меняется быстро, модели снимаются с производства, запчасти на них не выпускаются. В общем, если вы в самостоятельном ремонте утюга добрались до этого этапа, скорее всего, отправитесь в магазин за новым.
Где находятся выходы нагревательного элемента утюга
Есть только небольшой процент случаев, когда работоспособность подошвы можно восстановить — если контакты окислились настолько сильно, что пропал контакт. Находим эти контакты, хорошенько их зачищаем и обжимаем. Далее проводим измерения.
Выставляем мультиметр в режим измерения сопротивления. В утюгах ТЭНы обычно имеют сопротивление порядка 250 Ом (точнее посмотрите в паспорте), так что предел измерений — 1000 Ом. Если сопротивление где-то в этих пределах — все нормально. Если показывает «бесконечность» — нагревательный элемент перегорел. Как уже говорили, замена смысла не имеет, практичнее купить новый утюг.
Измерение сопротивления ТЭНа в утюге
Тот же выход — поход за новым утюгом — может быть и в ситуации исправным нагревательным элементом. Такое случается, если деформировался резервуар для воды. Его может разорвать или раздуть. В любом случае утюг оказывается неработоспособным, хотя электрическая часть «в норме». Это повреждение — проблемы с емкостью для воды — происходит при большом количестве накипи. Его проще предотвратить, чем устранить. Надо в утюг заливать воду с малым количеством солей. Да, производители пишут, что можно лить воду из-под крана. Свой гарантийный срок он отработает. А дальше — покупайте новый.
Разборка утюга Vitek 1203 — На все руки мастер! — Полезное и Интересное
Зачастую многие думают, что ремонт бытовой техники – не слишком сложная работа и относить свои сломавшиеся электроприборы мастерам совершенно не стоит. Мы не станем поддерживать ни это мнение, ни обратное, а просто немного поможем тем, кто желает произвести ремонт утюга своими руками.
Фото 1
Итак, перед нами утюг Vitek 1203, разборка которого сводит с ума практически всех, кто с данной процедурой сталкивается впервые. Достаточно обратиться к различным поисковым системам Всемирной Сети с запросом «как разобрать утюг Vitek 1203» — и станет понятно, что его, наверно, легче отремонтировать, чем добраться до тех деталей, которые скрывает симпатичный пластиковый корпус.
Фото 2
Трудности начинаются сразу же, как только поворачиваешь данного «Витька» задней крышкой к себе – дело в том, что шурупы в ней не обычные, они имеют звездообразные шлицы, причём трёхконечные, а не шестиконечные, к которым многие мастера уже привыкли.
Фото 3
На «Фото 3» достаточно хорошо видно описываемое чудо «разработок NASA», которое при первом откручивании обычной отвёртке «откажет» напрочь. Соответственно, необходимо приобретать специальный инструмент, стоимость которого будет выше, чем работа ребят из ближайшего сервисного центра или, тем более, «частника».
Если же интерес к проверке своих способностей не иссякнет при описанных трудностях, то, прикупив необходимый инструмент, можно двинуться дальше.
Фото 4
Отвернув заднюю крышку, нужно немного её отодвинуть, после чего, аккуратно вытягивая шнур вилки, вытащить слот, в котором спрятан диод – индикатор включения утюга.
Фото 5
Справившись с данной задачей, «домашний мастер» увидит картину, показанную на «Фото 5», но без изолирующей ленты (поделиться своим опытом мы решили уже при сборке утюга, закончив его ремонт), после чего нужно отвернуть зажим шнура и винты крепления гидро-резервуара — они обведены кружками.
Фото 6
Затем необходимо снять ручку утюга, для чего принимаемся за демонтаж кнопок распылителя пара: нужно нажать на переднюю часть кнопки (белая стрелка, Фото 6) и, поддев тонкой отвёрткой заднюю часть (красная стрелка, Фото 6), вытащить деталь.
Фото 7
Отвернув винты, скрывавшиеся под кнопками, можно попробовать снять ручку, но не получится ничего — тут и начинается головоломка…
Фото 8
Можно догадаться, что следующий шуруп под заливной крышкой…,
Фото 9
…, но, открыв её, не следует пытаться отвернуть то, что предстанет перед взглядом «домашнего мастера» — это не крутится, это поршень парораспылителя.
Фото 10
А вот если снять крышечку заливного отверстия…,
Фото 11
…то можно увидеть тот потайной шуруп, который остаётся загадкой для многих мастеров, не сталкивавшихся доселе с разборкой утюга Vitek 1203 – чаще всего попытка починить данного представителя бытовой техники заканчивается именно на этом «самом интересном месте».
Фото 12
Сняв ручку утюга, можно приняться за демонтаж крышки терморегулятора, аккуратно поддев её тонкой отвёрткой с трёх сторон.
Фото 13
Затем следует вытащить удлинитель, соединяющий демонтированную крышечку и сам терморегулятор (красная стрелка, «Фото 13»).
Фото 14
Теперь следует открутить винт (белая стрелка, Фото 14) и вытащить пружинку (красная стрелка, Фото 14), после чего можно приняться за переднюю часть утюга.
Фото 15
Следующими действиями будут: отворачивание шурупа «Б», демонтаж проставки «А» толкателей кнопок парораспылителя и снятие уплотнителя «В» заливного отверстия водяного бачка.
Фото 16
Трубопровод, установленный в специальный паз, необходимо вытащить из него.
Фото 17
Проделав вышеописанное, легче добраться до винтов крепления «носика» утюга, которые предстоит открутить.
Фото 18
Это позволит потом снять весь гидрорезервуар.
Фото 19
Отвинтив переднюю часть утюга, можно откинуть его «носик» в сторону и приподнять пластиковый корпус. Снять его полностью можно, если отсоединить внизу шлангочку, прикреплённую к крышке подошвы утюга.
Фото 20
Заключительный шаг разборки: отвинчивание трёх шурупов, которые крепят крышку подошвы.
Фото 21
Фото 22
Конечно, то, что показано на «Фото 21» и «Фото 22» можно встретить редко, но в данном случае было именно так, причём описываемый опыт ещё раз доказал, что незнающий человек не только устанет разбирать утюг Vitek 1203, но и невольно поверит в общепринятое мнение, которое гласит, что «Витёк» — одноразовый прибор.
И действительно, в Тирасполе ремонт утюгов данной фирмы именитые сервисные центры практически не производят, почём зря. Данные утюги имеют вполне качественные детали, которые выходят из строя не чаще, чем у других производителей. Впрочем, и не реже.
Фото 23
