Распространенные неисправности
Неисправности слива вполне могут привести к потере унитазом своей работоспособности. Для многих такая внезапная поломка может явиться настоящим стихийным бедствием. Помимо этого, повышенный расход воды также никому не понравится.
Какие же поломки характерны для сливных бачков? Перечислим их в порядке частоты возникновения:
1. Протечка воды из унитаза на пол. Чаще всего вода протекает через уплотнительное кольцо, находящееся между днищем бачка и полкой унитаза. Если кольцо треснуло или покоробилось, вода будет проникать через него. Также местом протечки могут оказаться прокладки крепежных болтов, которыми бачок крепится к полочке. Их придется заменить, если подтяжка болтов не даст результата
И неважно, производится ли ремонт сливного бачка унитаза старого образца, или ремонтируется современная система. Ведь крепления у них у всех одинаковы
Качественное уплотнительное кольцо сливного бачка является залогом его хорошей герметизации
2. В унитазе наблюдается постоянный ток воды. Чаще всего это связано с переполнением бачка, при котором вода вытекает через трубку перелива. Произойти это может из-за изменения высоты перелива, неплотного прилегания поплавка к запирающему клапану, потери поплавком своей герметичности. Также может быть изношено резиновое уплотнение на сливной арматуре. Чаще всего неисправность можно устранить посредством регулировки. При износе запорной прокладки желательна замена всего механизма слива.
3. Неисправности механизма пуска. Если вы используете кнопочный механизм подачи воды, то при нажатии кнопки вода может не поступать в слив. Вы сможете провести ремонт арматуры сливного бачка своими руками, так как, чаще всего, происходит обрыв рычажного механизма, связывающего кнопку со сливом. Это относится и к бачкам с ручкой либо цепочкой.
4. Шумное наполнение бачка. Происходит это по причине отсоединения трубки, через которую наливается вода в бачок. Это характерно для бачков, в которые вода подводится сбоку. При слетевшей трубке шум поступающей воды будет отчетливо слышен. Для устранения проблемы следует снять верхнюю крышку и установить трубку на штуцер.
5. В бачок не проходит вода. Ремонт сливного бачка унитаза с кнопкой или с другими механизмами спуска при возникновении такой неполадки сводится к проверке входного отверстия в бачок. Нужно снять с бачка клапан и прочистить входное отверстие тонкой стальной проволокой и промыть его водой.
Компоненты сливного бачка и их взаимодействие

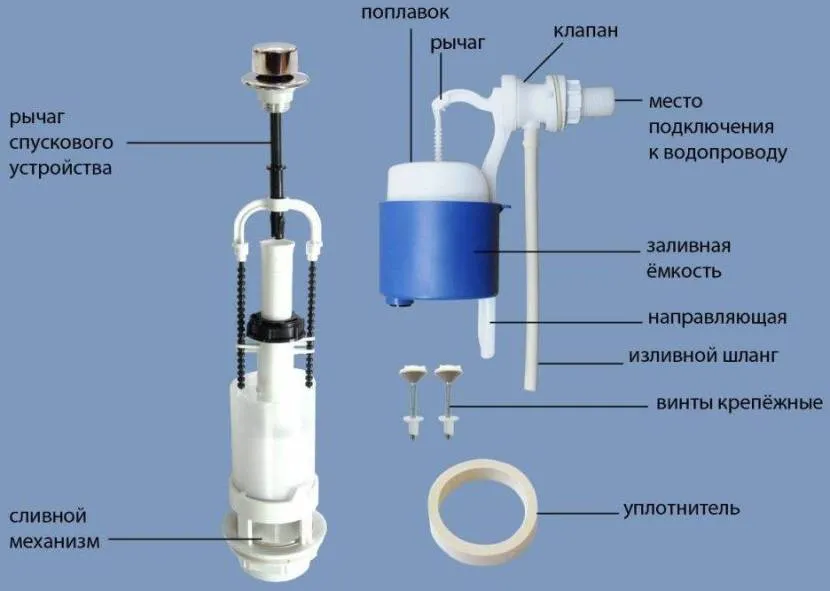

Компоненты сливного бачка

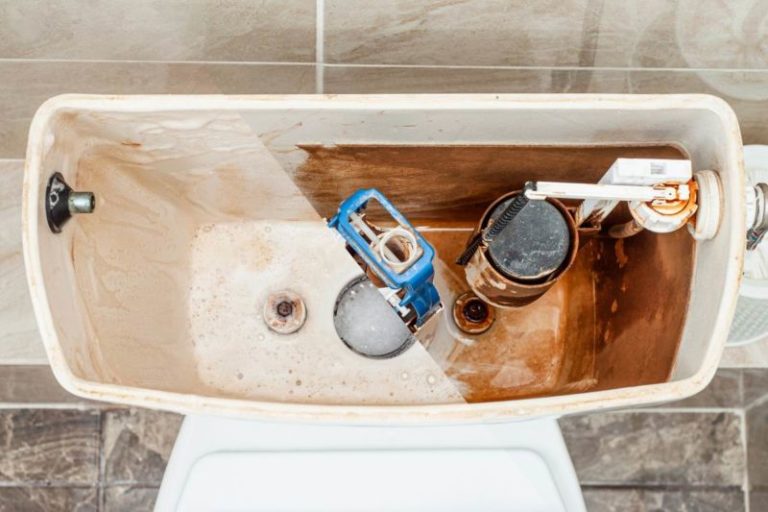

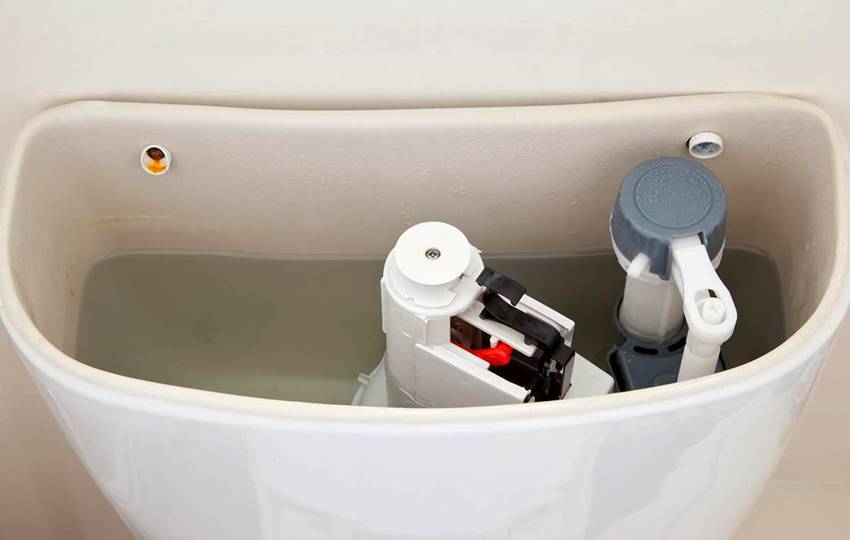

Открывая крышку бачка, внутри обнаруживаются компоненты и узлы, обеспечивающие работу системы набора и слива воды. Собственно говоря, внутренности бачка и состоят из двух этих узлов. Рассмотрим подробнее, как осуществляется их работа и взаимодействие друг с другом для того, чтобы научиться устранять самостоятельно все поломки.
- Система набора воды состоит из пяти элементов: гибкого шланга, штуцера набора воды, перекрывающего клапана запорного механизма, скрутки и самого поплавка. Работа происходит следующим образом: гибкий шланг с одной стороны присоединен к водопроводной трубе, с другой стороны есть соединение со штуцером, расположенным внутри сливного бачка. По штуцеру вода поступает в емкость. “Отвечает” за набор воды клапан штуцера, работа которого основана на принципе запорного механизма. В положении открытого клапана – вода льется, когда клапан закрывается – она останавливается. Регулировку уровня набора воды производит узел “скрутка – поплавок”. При низком положении поплавка, клапан открывается, когда поплавок поднимается по мере набора воды – он закрывается.
- Второй узел, составляющий внутренности бачка – система слива воды. Она состоит из кнопки или цепочки, которая приводит в движение механизм открытия нижнего клапана слива, самого клапана и рычага – система, по которой происходит сообщение кнопки и клапана. Здесь все проще и никакого запорного механизма не требуется, так как после того, как вода из бачка выльется, клапан закроется автоматически под действием силы тяжести.
- Таким образом, между собой системы взаимодействуют в момент опустошения бачка, когда клапан слива закрывается, а поплавок достигает минимального уровня расположения, открывая запорный клапан штуцера.
Причины, почему течет бачок унитаза
Бачок унитаза не может течь просто так. На это есть причина, которую необходимо решать в срочном порядке для того, чтобы не допустить окончательный поломки или потопа.
- Порча уплотнителя.
Если посмотреть на устройство бачка, то можно увидеть, что внутри находится кольцо из пластмассы или резины. Оно располагается там, где есть выход струи воды. Считается, что на этого уплотнители должен задерживаться осадок, известняк, минеральное отложение и другие виды загрязнений. Иногда бывает, что деталь настолько сильно загрязняется, что перестаёт справляться со своей функцией, или из-за длительного времени эксплуатации подверглась износу. Она может стать тоньше, перетирается, или же её форма деформируется, пропуская струю воды. Это и может повлиять на то, что вода начинает течь на постоянной основе. Чтобы решить такую проблему, уплотнитель необходимо срочно снять, почистить, или же заменить его на аналогичный.
От деформированного уплотнителя стоит избавиться

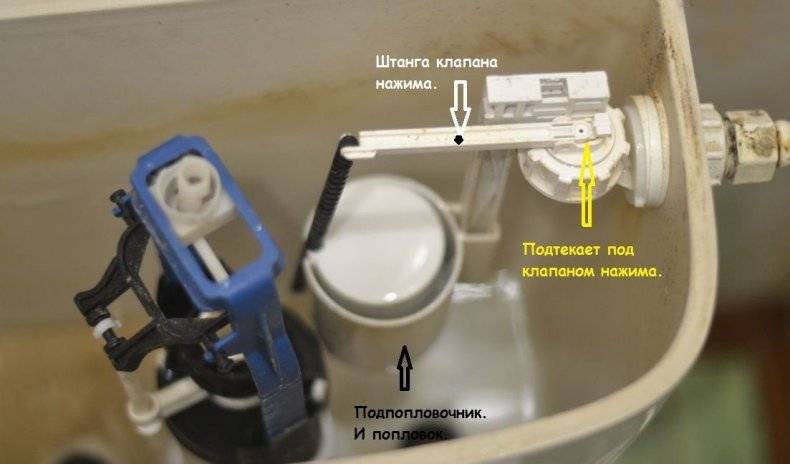

Поломка поплавка.
Этот механизм тоже присутствует практически во всех современных моделях унитазов. Очень часто, поплавок теряет свою герметичность. В такой ситуации он не может подняться на поверхность тогда, когда объём воды внутри резервуара повышается. Подобную проблему легко увидеть при визуальном осмотре бачка.
Система перелива, когда резервуар полон срабатывает, и вода начинает течь в унитаз, но не прекращаясь.
Иногда ломается само крепление механизма поплавка. Это означает, что модуль подлежит немедленной замене.
Подтекание кратковременного характера.
Многие замечают, что течь появляется не на продолжительный промежуток времени, и снова затихает. Некоторые предпочитают не обращать внимания на такую поломку. И зря. на самом деле, кратковременное протекание очень быстро может перерасти в существенной потоп.
Когда из бака начинается течь, это означает, что причина чаще всего в перекосе сливного модуля. Это видно невооружённым глазом. При этом, сама клавиша, отвечающая за слив, начинает ломаться и заедать. Очень часто она просто-напросто просаживается, и потом её очень сложно достать. Для того, чтобы решить такую проблему, требуется демонтировать крышку.
Трещина в бачке.
Иногда бывает незаметно, что в самом бачке, там, где происходит крепление к унитазу, есть небольшая трещина. Нарушение целостности резервуара может произойти по разным причинам. Возможно, это некачественные материалы или же механическое повреждение. Однако, это необходимо устранить. Для того, чтобы исправить проблему, необходимо в срочном порядке менять бачок, или же залатать его при помощи специальных подручных средств
Однако важно понимать, что это временная мера, которая требует решения в дальнейшем.
Ремонт сливного бачка: основные поломки и их устранение
Однако неисправность сливной системы не всегда зависит от положения поплавка. Иногда разбираться в проблеме приходится детальнее — но осуществить простейший ремонт внутреннего механизма бачка по-прежнему можно своими руками.
Существуют самые распространенные неполадки в системе слива:
- бачок протекает в месте соединения с чашей унитаза (не держит воду и постоянно наполняется);
- в унитаз из бачка постоянно течет вода.
Как правило, причины проблемы бывают следующие:
- поломка поплавка;
- поломка запорного клапана;
- плохая герметизация труб.
Протекает бачок унитаза: что делать?

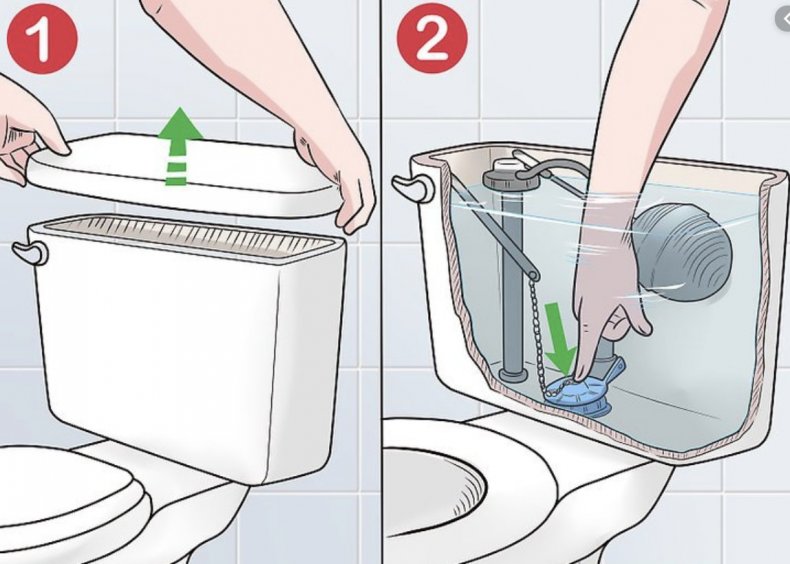

Если в чашу унитаза из бачка все время сочится вода, для начала нужно убедиться, что проблема не решается простой настройкой поплавка.
Если Вы попробовали пошевелить и подрегулировать рычаг, на бачок все равно не держит воду, то нужно осмотреть сам поплавок: вероятно, в нем образовалась пробоина или пришла в негодность специальная мембрана.
Простейшее, что можно сделать, обнаружив дырку в поплавке — это попросту залепить ее пластиковой «заплаткой» или завернуть поплавок в пакет. Вода перестанет попадать внутрь, и проблема будет на какое-то время исчерпана. Однако при первой же возможности поплавок лучше заменить — такой кустарный ремонт вряд ли продержится долго.
Как поменять поплавок?
- прежде всего необходимо перекрыть воду, поступающую в бачок для унитаза, а потом полностью опустошить резервуар;
- после этого снимается труба, через которую в бачок поступала вода, и испорченный поплавок снимается, а на его место ставится новый;
- поплавок устанавливается в нужном положении, после чего можно поставить на место трубу, снова запустить подачу воды и убедиться, что проблема решена.
Ремонт запорного клапана
Исправить поломку запорного устройства (арматуры для унитаза) в бачке можно двумя способами: заменить только мембрану внутри механизма или поменять клапан полностью.
Для смены мембраны из резервуара также необходимо удалить всю воду, разобрать запирающий клапан, снять защитный колпачок и вытащить саму мембрану. Теоретически ее можно просто промыть. Однако специалисты рекомендуют именно замену, поскольку мембрана вообще является «слабым местом» сливной системы, и за первой неисправностью обязательно последуют другие.
Если запорный клапан необходимо заменить целиком, то для начала также перекрывается подача воды в бачок для унитаза. После этого из бачка выливается оставшаяся в нем жидкость, от механизма сначала отсоединяется рычаг, а потом откручивается от водопроводной трубы сам клапан, фиксируемый крепежными гайками.
На его место монтируется новая арматура для бачка, после чего включается вода, заново наполняется бачок для унитаза и устанавливается в правильном положении поплавок.
Бачок протекает в месте соединения с унитазом
Если вода сочится из того места, где бачок соединяется с чашей унитаза, то скорее всего, дело в плохой герметизации. Как правило, в этом случае достаточно поплотнее затянуть болты, при помощи которых к унитазу и прикреплен бачок, или же поменять резиновые прокладки — возможно, они рассохлись.
Случается, что прокладка в месте крепления бачка к унитазу попадается с производственным браком. Это не очень радостная новость — однако ее можно просто промазать герметизирующим составом, и течь будет устранена.
Много проблем доставляет конденсат на бачке унитаза — но избавиться от него можно только правильно организовав движение воздуха в туалете, т.е. проверить вентиляционные отверстия.
Подводя итог, можно сказать, что бачок для унитаза — несложное устройство, работающее по простейшим законам механики. Все неисправности, возникающие в его работе, устраняются быстро и легко, причем даже не всегда обязательно покупать новые детали. Таким образом, разобравшись в работе своего сливного бачка, Вы сможете больше не тратить деньги и время на сантехников, самостоятельно решая все неполадки.
Типы конструкции сливной арматуры для бачка унитаза
Существует несколько вариантов исполнения сливной системы. Наливной клапан может иметь нижнее или боковое размещение. В первом случае патрубок расположен в днище сливной емкости. В состав такой системы входит поплавок вертикального штока, тяга и буй. Два последних элемента соединены в общую конструкцию, которая выполняет роль ограничителя воды.
При опустошении бачка поплавок опускается. В этот момент на клапан унитаза начинает воздействовать тяга, открывая его. Когда поплавок достигает определенного уровня, клапан перекрывается. Герметизация системы обеспечивается парой прокладок.
При боковом размещении патрубок с клапаном введены в бачок через боковое отверстие, которое располагается в стенке емкости под крышкой. Данный просвет выполняется условно герметичным, поскольку вода до него не доходит. В такой конструкции управляющий механизм сливного бачка размещен горизонтально. Он состоит из запорного устройства, поплавка, рычага и наливной трубки. При опорожнении бачка поплавок опускается, что приводит в движение штангу, которая открывает запорный клапан. При заполнении бачка водой управляющий механизм постепенно поднимается.
В конструкции с боковым размещением клапана механизм располагается горизонтально
С точки зрения эффективной и комфортной работы сливного устройства выбор лучше остановить на моделях с нижним подключением, которые являются более надежными, меньше шумят в момент заполнения емкости водой. Системы с боковым подключением характеризуются простотой монтажа, доступностью выполнения наладочных и ремонтных работ.
Сливной механизм приводится в действие с помощью пускового устройства, которое может быть представлено рычагом, штоком или кнопкой для унитаза. Старые модели оснащались рычагом, к которому крепился шнур с ручкой или цепочка. Система слива со штоком приводилась в действие посредством поднятия ручки вверх. Такой вариант также утратил популярность и редко встречается в современных бачках.
Конструкции с нижним размещением являются более надежными
В настоящее время управление моделями чаще всего осуществляется путем воздействия на кнопку, которая располагается в крышке бачка. Нажимная система, в свою очередь, может быть однокнопочной или двухкнопочной. В первом случае бачок опустошается полностью при нажатии на кнопку. Второй вариант предполагает два режима работы сливного механизма бачка с кнопкой. Первый обеспечивает слив половины объема емкости, а второй – полное опорожнение бачка.

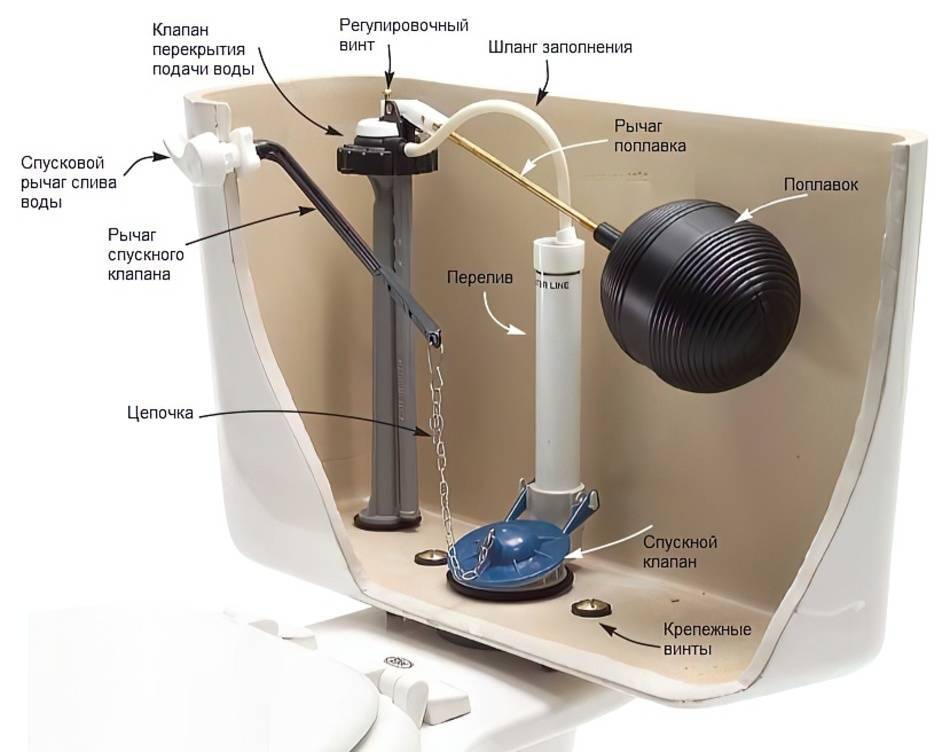

Как устроена арматура бачка
Для того, чтобы разобраться, почему бежит вода в унитаз из сливного бачка, нужно иметь представление о конструкции системы. Только в этом случае есть шанс исправить поломку, не привлекая мастера.
Разумеется, в настоящее время существует огромное разнообразие моделей унитазов, что отражается в различных вариантах устройства сливной системы. Вместе с тем, приятно, что принцип работы системы остается неизменным. Это оставляет неиллюзорный шанс разобраться в конструкции, даже для того, кто никогда не заглядывал в бачок. Арматура в любом исполнении состоит из трех взаимосвязанных элементов:
Запорный механизм (с запорным клапаном). Устройство автоматически перекрывает воду, когда она заполнила емкость до нужного уровня. Срабатывание клапана происходит благодаря поплавку, полому пластиковому баллону в виде шара или цилиндра.
Устройство бачка с верхней кнопкойИсточник septik27.ru
Смыв состоит из нескольких последовательных процессов:
- Вода поступает в бачок через наливной клапан и заполняет емкость.
- Поплавок, находящийся на поверхности воды, во время заполнения поднимается вместе с ее уровнем. При достижении нужной отметки поплавок действует на клапан, и он закрывается. Если клапан не закроется, излишки воды уйдут по трубе.
Варианты устройства клапана запорного механизмаИсточник world-wells.ru

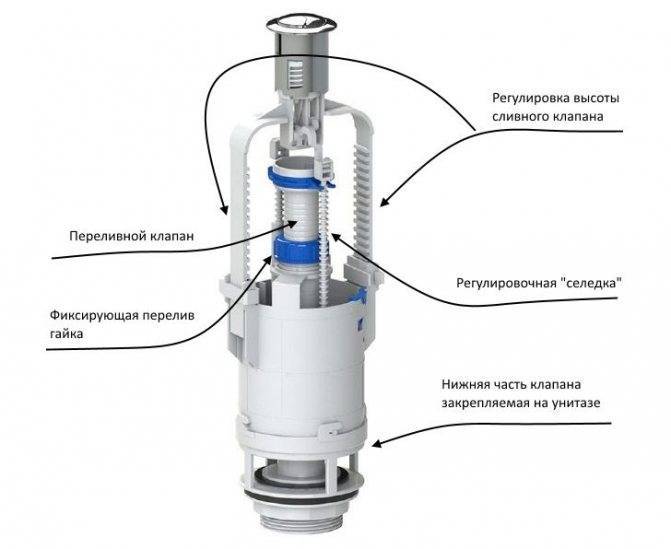

Нажимание на кнопку смыва активирует сливной клапан; он открывается и выпускает порцию воды. У некоторых моделей унитаза есть две кнопки для минимизации расхода воды. С помощью большой кнопки можно слить всю воду, с помощью маленькой – половину. Разобрать бачок с двумя режимами смыва и разобраться в причине неисправности сложнее, хотя принцип работы остается тем же.
Гофра
Гофра совмещает функции сливного клапана и перелива. При наполнении бачка ее раструб всплывает, при сливе — принудительно (посредством цепочки или веревочки) наклоняется и засасывает воду. Гофра применяется только в верхних сливных бачках.

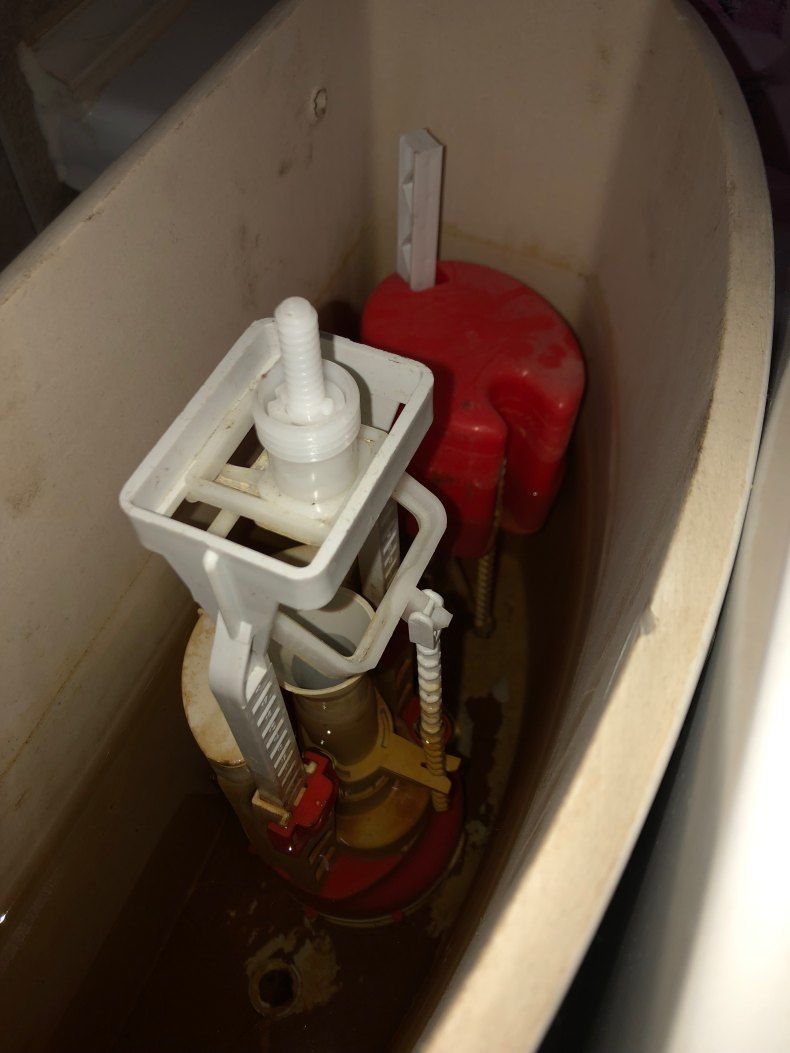

Верхний бачок с гофрой
Гофра — наименее отказоустойчивая разновидность устройств для слива. Дело в том, что она непрерывно деформируется в процессе работы.
Рано или поздно это приводит к закономерному результату — разрыву ее основания, последствиями которого являются:
- Течь бачка напроток при низком уровне воды в нем;
- Отсутствие нормального слива (гофра подсасывает воздух через разрыв, что не дает ее раструбу всосать всю воду из бачка);
- Нередко — полный отрыв гофры от сливной трубы.
Семь бед — один ответ: гофра подлежит замене.
Новая пластиковая гофра
Эта работа выполняется в следующем порядке:
- Перекрываем воду на бачок;
- Отсоединяем бачок от крепежа (обычно он висит на паре шпилек и прикручен гайками);
- Оттягиваем в сторону стены сливную трубу и снимаем соединяющую ее с унитазом манжету в форме двух цилиндров разного диаметра с раструба унитаза;
- Снимаем бачок с трубой с крепления и укладываем на пол;
- Откручиваем трубу (или, если резьба не поддается, отпиливаем пластик гофры ножовкой и извлекаем отверткой остатки гофры из муфты на трубе);
- Откручиваем фиксирующую гофру на бачке пластиковую гайку;
- Извлекаем старую гофру и ставим на ее место новую, предварительно очистив дно бачка вокруг сливного отверстия от отложений. Вместо штатной герметизирующей прокладки, которая дает течь чуть менее чем всегда, устанавливаем вырезанную своими руками из микропористой резины;

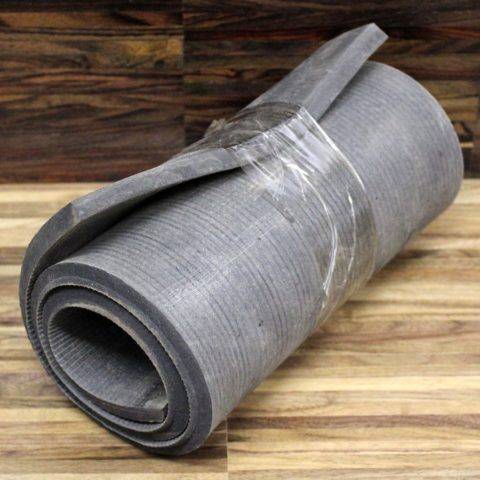

Эта резина используется, среди прочего, в роли автомобильных ковриков
- Прикручиваем сливную трубу и ставим бачок на место в обратном порядке.
После установки новой гофры эта манжета может дать течь

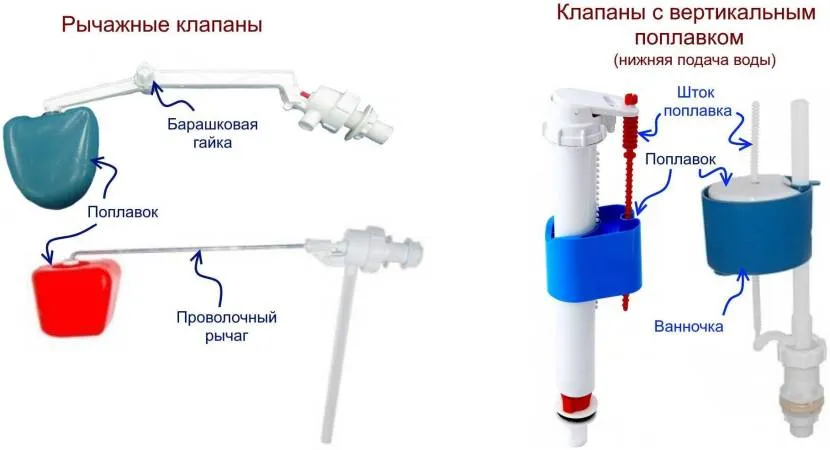

Типы клапанов в унитазах с бачком
Клапан наполнения впускает воду в накопительный бачок унитаза, чтобы наполнить его после слива воды. Большинство конструкций заполняющих клапанов также направляют немного воды через переливную трубку в унитаз во время повторного заполнения бачка для дополнительного орошения поверхности унитаза после смыва.
В настоящее время используются две конструкции клапанов унитазов с бачком: клапан наполнения унитаза с шаровым краном и концентрический клапан наполнения унитаза.
Узел поплавка в бачке унитаза активирует клапан наполнения унитаза, когда уровень воды в бачке или бачке унитаза падает до определенного уровня.
На концентрических клапанах заполнения унитаза поплавок представляет собой цилиндр, который перемещается вниз или вверх по вертикальному валу по мере того, как уровень воды в баке падает или поднимается, чтобы открывать или закрывать сам клапан заполнения.
Клапан наполнения унитаза с шаровым краном открывается движением штока поплавкового рычага, прикрепленного к круглому поплавковому шару, который опускается, когда уровень воды в бачке изменяется во время смыва. Клапан шарового крана закрывается при подъеме поплавка, поднимая стержень, к которому он прикреплен, когда уровень воды в унитазе поднимается до линии заполнения.
Устройство бачка унитазаx можно условно разделить на три этапа по принципу действия. Что это нам даст? Все очень просто! Зная основные принципы действия бачка, мы, при необходимости, сможем его починить. В данной статье не будут рассмотрены определенные модели бачка унитаза, а будет рассмотрен сам принцип его работы. Итак, начнем.
Условно работу бачка можно разделить на три этапа:
- автозаполнение бачка;
- система слива;
- защита от перелива (при полной или частичной поломке системы автозаполнения)
Наглядная схема бачка унитаза | Боковое подключение подачи воды
Система автозаполнения водой бачка состоит из поплавкового клапана, в который входит:
1 арматура с 1а запорным клапаном 2 штанга подвески поплавка 3 штуцер с трубкой подачи воды в бачек (трубка, погруженная в воду гасит шум при наборе воды) 4 поплавок
Система слива состоит:
5 тяга 6 клапан сливного отверстия
Защита от перелива при неисправности системы автозаполнения
7 переливная трубка (зачастую совмещенная с системой слива)
Следует понимать, что уровень заполнения водой бачка зависит от выставленного уровня погружения поплавка. Чем ниже будет установлен поплавок, тем меньшее количество воды потребуется, чтобы его поднять и через штангу подвески поплавка, используемую как рычаг, привести в действие запорный клапан, который перекроет подачу воды в бачок и завершит процесс его заполнения.
Уровень погружения поплавка регулируется штангой его подвески.
Такой же принцип и при нижнем подключении подачи воды, правда, регулировка там поплавка хитрее и зависит от фантазии проектировщика.
Наглядная схема бачка унитаза | Нижнее подключение подачи воды
Система автозаполнения водой бачка тоже состоит из поплавкового клапана, в который входит:
1 арматура с 1а запорным клапаном 2 штанга подвески поплавка 3 штуцер подачи воды в бачок 4 поплавок, выполненный в виде пустотелого цилиндра, в основном, из пластика
Система слива состоит:
5 тяга 6 клапан сливного отверстия
Защита от перелива при неисправности системы автозаполнения
7 переливная трубка (зачастую совмещенная с системой слива)
Целью данной статьи было показать сам принцип работы обычного домашнего сливного бачка унитаза. /И оправдать заверения Михаила Задорного иностранцам, что устройство бачка нам преподают в школе/
Даже если внутри бачка вся его арматура похожа на модуль космического корабля, принцип его работы все равно, как в приведенных примерах, выше.
Причина третья. Выпускной клапан
Если вода в бачок вначале набиралась медленно, а потом и вовсе перестала поступать, то главной причиной этого, может послужить засорение или даже повреждение клапана.
Если было обнаружено сильное повреждение клапана или вообще основная причина была не установлена, то тут рекомендуется обратиться к знающему специалисту. Или вызвать специальную службу.
Устранение
- Для начала стоит перестраховаться и проверить: правильно ли была установлена причина. Для этого не перекрывая воды в квартире (доме) из бачка нужно достать шланг. Через него обычно проходит все основное водоснабжение бачка.
- С помощью него можно посмотреть, идёт ли подача воды через трубку или нет. Если вода спокойно поступает также, как и до этого, значит причину поломки стоит искать в другом месте.
- А если подача жидкости вообще прекратилась, то значит действительно произошло засорение клапана. Это можно делать самостоятельно в домашних условиях. Но если присутствуют сомнение, то конечно рисковать не стоит.
- Тогда, нужно воспользоваться услугами квалифицированного мастера. Это поможет избежать ненужных ситуаций и поломок вещей.
- Чтобы убрать засор, можно воспользоваться обычной, не сгибающейся проволокой. Размер нужно подбирать конкретно по своему устройству. Но слишком короткой она быть точно не должна. Лучше подобрать средний и оптимальный размер по длине устройства.
Чтобы после прочистки, как следует отрегулировать входящий и выходящий объем жидкости, нужно ещё пару раз открывать вентиль. Пока все остатки полностью не удаляться.
Как разобрать унитаз для ремонта
Все работы начинаются с перекрытия воды на вводе в бачок или всей водопроводной ветки. После этого необходимо спустить имеющуюся в бачке воду в унитаз.
Сначала необходимо демонтировать кнопку. Есть разные варианты крепления. Иногда кнопка крепится на крышку бачка. Если кнопка снимаете без демонтажа вместе с крышкой, то переходим на следующий этап.
ФОТО: elektrikadeshevo.ruЕсли арматура штоковая, необходимо сначала отвернуть набалдашник на ручке смыва
После снятия крышки мы видим сливную колонку в положении затвор. Сбоку наливной клапан. Если длина шланга-подводки достаточна для того, чтобы снять бачок и положить его сверху на унитаз, то переходим к следующему пункту. В противном случае отворачиваем подводку. Сливная колонка разборная — состоит из двух частей. Чтобы было проще проводить работы, демонтируем верхнюю часть. Для этого поворачиваем её на 90° (она отсоединится от нижней части с отщёлкиванием).
ФОТО: m.onlinetrade.ruПосле этого снимаем бачок
Дальше освобождаем платформу от уплотнительной прокладки. Если внешне никаких повреждений на бачке нет, то причиной течи может быть сдвинувшийся бачок и соскользнувшая уплотнительная резинка.
Заменяем резиновую прокладку и начинаем сборку в обратном порядке. Часто причиной потерь воды является некачественная арматурная система, которая неплотно прилегает к месту сброса воды. Самые распространённые причины протечки: поломка поплавка или сливной колонки, загрязнение деталей, истончение резинового уплотнителя.
Устранение поломок и неисправностей
Когда кнопка залипает, а для слива воды требуется многократное ее нажатие, то проблема, скорее всего, в штоке, который соединяет сливной клапан с устройством спуска. Чтобы починить это, нужно:
- перекрыть доступ воды к сливному бачку и спустить ту, что находится в нем;
- открыть бачок, сняв крышку, после чего открутить стопорное кольцо с той части кнопки, которая внутри, и вынуть его. После этого уже снять кнопку;
- отремонтировать шток либо заменить его на новую деталь;
- после произведенного ремонта или частичной замены деталей собрать все обратно.
Совет. Если требуется замена штока, но нет возможности сразу же поставить новую деталь, можно временно заменить его самодельным элементом, выполненным из куска толстой проволоки.
В случае же, когда кнопка проваливается при нажатии, одной из причин этого может быть поломка пружины, которая возвращает механизм в исходное состояние. Здесь потребуется замена сломанной детали. Другой возможной причиной проваливания кнопки может оказаться неверный выбор высоты ее расположения при регулировке механизма слива. Для устранения этого нужно отключить подачу воды, спустить ту, что осталась, снять с бачка крышку. Затем снять сливной клапан. Ослабив фиксаторы, настроить высоту стакана, после чего собрать все обратно и проверить, нормально ли сейчас работает система.
Двойная кнопка для сливного бачка
