Самостоятельно ремонтируем однорычажный смеситель

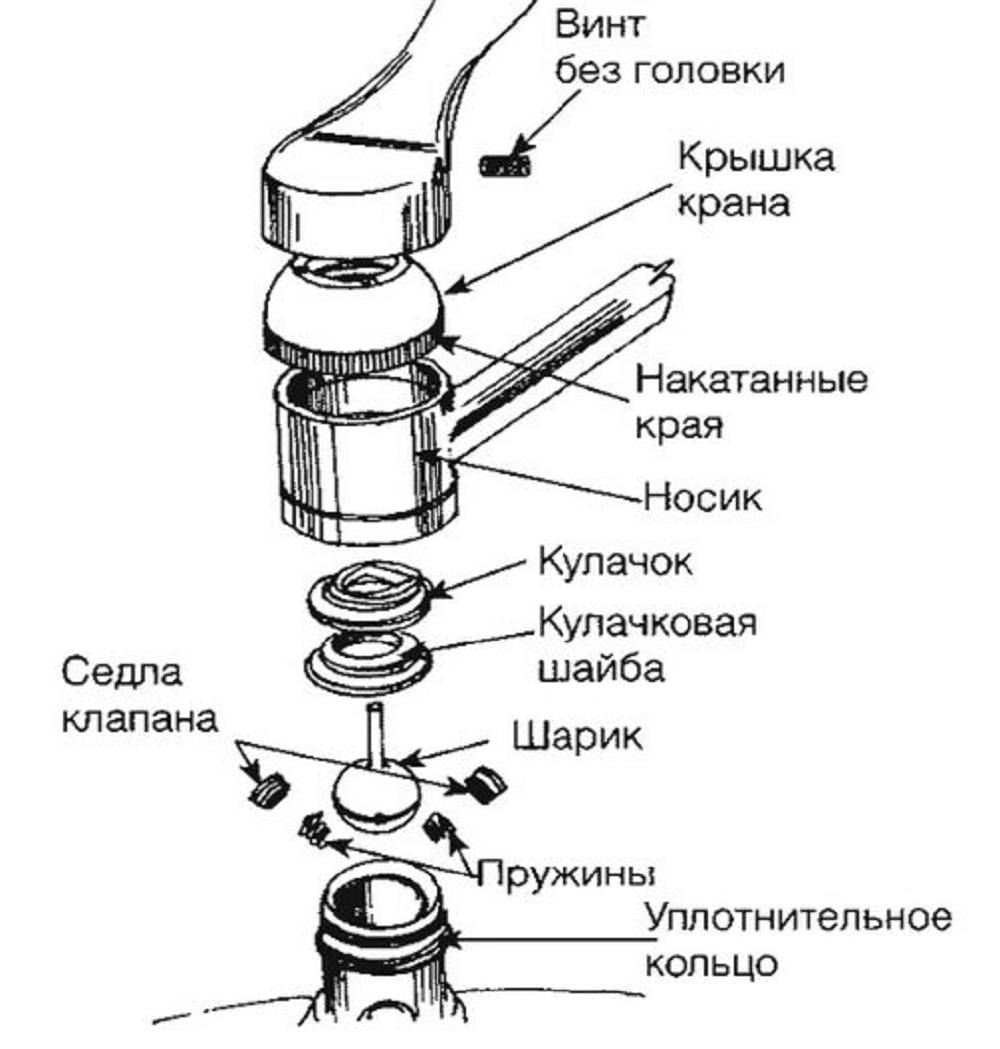

Шаровой

Весьма ремонтопригодный тип арматуры. Замене подлежат резиновые подпружиненные седла, пружины, манжета, реже шар. Разборка элементарная:

• Извлекаем пробку.
• Отпускаем стопор.
• Снимаем рычаг.
• Выкручиваем специальным ключом или пассатижами прижимное кольцо.
• Откручиваем крышку-колпачек.
• Вынимаем поводок, манжету, шар.
• Отверткой извлекаем седла с пружинами.
• Потянув вверх, отсоединяем гусак, если протечек по соединению при поворотах нет, операция излишняя.

Наглядное пособие от канадских специалистов:

Особенности керамических кранов

В керамическом смесителе помимо прокладок имеется картридж из двух керамических пластин. Его-то в большинстве случаев и приходится менять.

В картридже однорычажного смесителя керамические пластины зафиксированы неподвижно друг относительно друга, при этом между ними имеется микроскопический зазор – смесительная камера. При изменении положения картриджа его входные отверстия по-разному совмещаются с отверстиями седла, через которые поступает холодная и горячая вода, за счет чего и происходит регулирование напора.

Разбирается такое устройство в несколько приемов:

1. Подденьте отверткой или ножом красно-синюю пластиковую крышечку на ручке.
2. Отвинтите расположенный под ней винт.
3. Сняв ручку, открутите прижимную гайку, удерживающую картридж, и шток.
4. Извлеките картридж.

Двухвентильный керамический кран разбирается, как и его традиционный собрат – сначала выкручивается винт, удерживающий барашек, затем извлекается кран-букса. В этом приборе одна из пластин картриджа вращается вместе с барашком, но напор регулируется тем же способом – за счет совпадения отверстий.

Учтите, что имеющиеся в продаже картриджи могут иметь незначительные отличия, так что в магазин надо идти с оригиналом в руках.

Монтаж керамического картриджа осуществляется по принципу «шип-паз», так что установить «неправильную» модель вы вряд ли сможете: имеющиеся на ней выступы просто не подойдут к посадочным отверстиям в вашем смесителе.

При сборке однорычажного керамического смесителя не закручивайте слишком сильно прижимную гайку. В противном случае регулировочный рычаг будет поворачиваться с большим трудом.

Двухвентильный керамический смеситель может подтекать и при отсутствии повреждений на пластинах картриджа. Это означает, что они больше не прижимаются друг к другу достаточно плотно. Обычно это происходит из-за деформации похожей на пробку от бутылки силиконовой прокладки, которая должна подпирать нижнюю пластину.

Для исправления ситуации под эту прокладку следует подложить тонкое кольцо, вырезанное из технической резины.

Общие советы

Когда возникает необходимость в ремонте или периодической ревизии рекомендую, перед тем как разобрать кухонный смеситель или кран в ванной, изучить конструкцию данной сантехники. Для этого можно использовать техническую документацию производителя. Ведь однозахватное смесительное устройство может быть оснащено картриджем или шаровым узлом для управления водным потоком. После этого советую придерживаться проверенного алгоритма и выполнить во время процесса следующие действия:

• убрать посторонние предметы из зоны проведения работы;
• подготовить все необходимые инструменты;
• перекрыть поступление холодной и горячей воды по внутридомовой водопроводной системе;
• поднять рукоятку установленного крана, чтобы сбросить давление в водопроводе и остатки воды;
• положить в раковину или ванну толстое полотенце, которое позволит уберечь чашу сантехнического оборудования, если случайно упадет какая-нибудь деталь или инструмент;
• обернуть откручиваемые гайки тканью для предотвращения порчи декоративного покрытия на них и использовать для этой же цели защитные накладные элементы на губках разводного и рожкового ключа.

Откручиваемую гайку рекомендуется обворачивать тканью

Важно!

Желательно выяснить причину конкретной неисправности, перед тем как раскрутить кран в ванной или на кухне. Это позволит не разбирать лишние детали. Ведь лучше ограничиться требуемым минимумом.

Я разбирал смесительные устройства, не отсоединяя их от водопроводной системы. Другими словами, я не снимал сантехнику. Однако это все же иногда приходится делать, так как без этого невозможно, например, заменить картридж или другую деталь непосредственно на месте. Для снятия сантехники в зависимости от ее модели откручивают гибкую подводку и прижимные элементы или накидные гайки от эксцентриков. При этом нужно удерживать корпус устройства рукой или еще одним ключом, чтобы не обломить прибор, не нарушить его герметичность и не сорвать резьбу.

Необходимые меры перед работой

Для самостоятельного устранения неисправностей последовательно подготовьтесь к работе
:

1. Установите точное место протечки, заклинивания или излома на вашем смесителе.
2. Посоветуйтесь с опытными людьми или проконсультируйтесь с сантехником.
3. Перед началом работы перекройте шаровые краны на подводящих трубах и приготовьте впитывающие губки и тряпки, чтобы убрать потеки.

Чтобы снять неисправные детали и поставить на их место новые, нам необходимы следующие инструменты и материалы:

1. Отвертки (плоская и крестообразная
2. Гаечные и разводные ключи
3. Пассатижи
4. Шестигранный ключ
5. Новые детали на замену

Всегда под рукой при сантехнических работах должная быть уплотнительная подмотка (лен, пакля, фум), запасные прокладки стандартных размеров и уплотнительные кольца. Так же для бережной работы ключами всегда подкладывайте мягкую ткань, чтобы не оставить царапин на металлических поверхностях соединений.

Преимущества и недостатки джойстиковых смесителей

Однорычажные краны стали популярными за счет удобства и простоты в применении. При помощи таких смесителей происходит быстрая регуляция воды нужной температуры за счет передвижения рычага вправо или влево. Для увеличения или уменьшения напора воды джойстик регулируют по направлению сверху вниз. Кроме того, однорычажные краны демонстрируют продолжительный срок эксплуатации. Это связано с тем, что в конструкции таких смесителей отсутствуют трущиеся элементы из металла, а также резиновые прокладки между подвижными частями крана.

шарового кранабыстрый износ резиновых уплотнителей

Некоторые дешевые модели картриджных кранов сложно настраивают комфортную температуру, находящуюся в пределах 35 — 41 градуса. Это связано с тем, что недорогие аналоги таких смесителей обладают небольшим углом настройки температуры воды. Подобная конструкция не позволяет осуществить точную регулировку, по точности не уступающие смесителям с керамической кран-буксой. Но дисковые модели известных брендовых производств обладают широким углом настройки вплоть до 15 градусов, что позволяет быстро и просто получить необходимую температуру воды. Такая функциональность осуществляется за счет особой конструкции и качественного материала деталей.

Устройство смесителей однорычажного типа

В современных кухнях основным видом кранов являются одноручные типы, которые практически вытеснили неудобные двухвентильные конструкции и практичнее сенсорных приборов.

Устройство однорычажного смесителя для кухни не отличается сложностью, главными узлами является корпус (имеет отлив, посадочные места для установки в мойку и подводки воды) и встраиваемый блок регулировки.

При выходе из строя ремонт однорычажного смесителя в большинстве ситуаций состоит в простой смене унифицированного блока переключения или его деталей.

Виды регулирующих узлов

Производитель поставляет на рынок однорычажные модели для смешивания жидкости только с двумя типами блоков управления: шаровыми и пластинчатыми керамическими картриджами.

Можно отметить, что керамические картриджи в силу своих высоких технических характеристик и эксплуатационных качеств практически вытеснили с рынка шаровые модели.

Качественный блок из керамики может регулировать водную подачу до 10 лет без потери эксплуатационных свойств, бюджетные китайские поделки могут выйти из строя на следующий день и намного чаще нуждаются в замене.

Внешний вид элементов конструкции керамических картриджей

Керамические картриджи

Керамический картридж представляет собой сборное соединение из деталей, установленных в пластмассовый цилиндрический корпус, вверху которого установлен рычаг, на который крепится поворотная ручка. В его нижней части расположены три отверстия: в два из них поступает вода, а из третьего смешанная жидкость направляется в отлив и вытекает наружу.

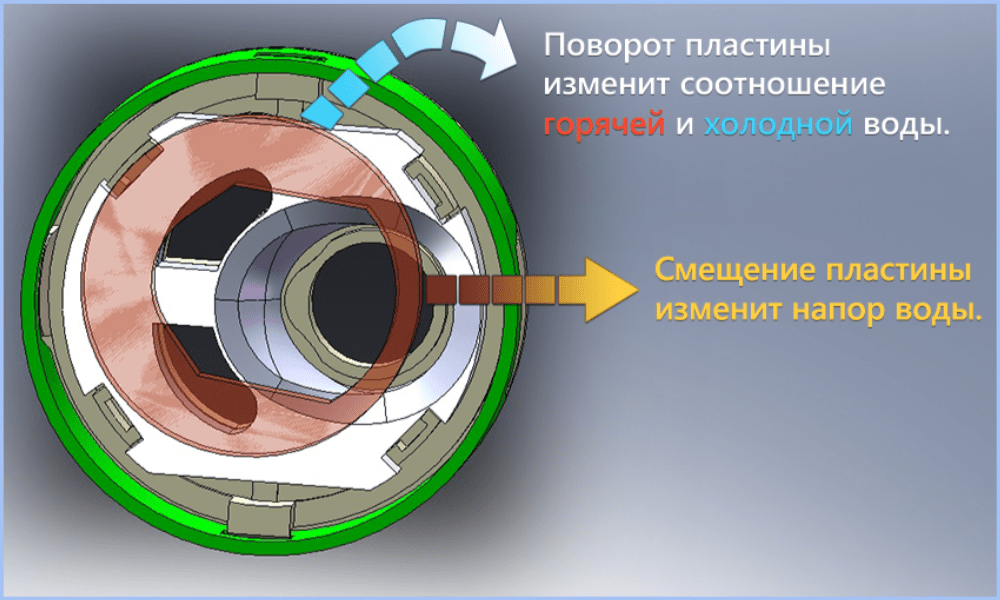

Главными узлами картриджа являются две керамические пластины с прорезями, плотно прилегающие друг к другу. При вращении одной из них вокруг своей оси входные отверстия, через которое поступает холодная и горячая вода, перекрываются в разной степени – таким образом, осуществляется регулировка температурного режима.

Если подвижная пластина смещается вдоль своей оси, происходит одновременное перекрытие обоих входных отверстий – так регулируется напор.

Основным преимуществом оснащения кухонного смесителя картриджем является простота его замены и высокая ремонтопригодность – его цилиндрический корпус легко разбирается.

Принцип работы керамического блока

Шаровые

Шаровые узлы управления состоят из одной главной детали – металлического шара с тремя отверстиями для воды и штоком для установки поворотной ручки. При работе шар поворачивается в сферическом корпусном седле, имеющем три отверстия: два для входа воды и третье для излива смешанной жидкости.

Регулировка температурного режима и напора происходит аналогично перемещению ручки в керамических моделях, для герметизации в область входных отверстий вставляются подпружиненные резиновые кольца.

Преимуществом одноруких шаровых вентилей является простота конструкции, большой срок службы и отличная ремонтопригодность — сам металлический шар теоретически не может выйти из строя, поэтому ремонт смесительного прибора заключается только в установке новых прокладок.

Особенности устройства шаровых узлов

Риски при покупке и эксплуатации

Чтобы избежать рисков при покупке и эксплуатации, лучше приобретать санитарную технику от хорошо зарекомендовавших себя на рынке производителей — это гарантирует, что она прослужит долгое время без поломок и неисправностей.

Обычно блок управления при покупке уже установлен в сантехнический прибор, а учитывая, что все их модели унифицированы, правильным решением станет приобретение точно такого прибора сразу. Это позволит при поломке старого узла сразу заменить его новым, а при повторении ситуации собрать из двух неисправных приборов работающий с дальнейшим использованием отремонтированного.

При эксплуатации кухонного крана в большинстве случаев подводка воды производится при помощи гибких армированных шлангов, которые не всегда отличаются высоким качеством. Избежать затопления помещений в случае повреждения водопроводных шлангов можно установкой на выходе труб клапана Аквастоп.

При этом следует учитывать, что принцип действия клапана заключается в перекрытии водного потока при высоком давлении, то есть он эффективен, если водный шланг отвалится от смесительного корпуса или трубы. В других ситуациях при течи квартира может быть успешно затоплена при наличии защиты Аквастоп.

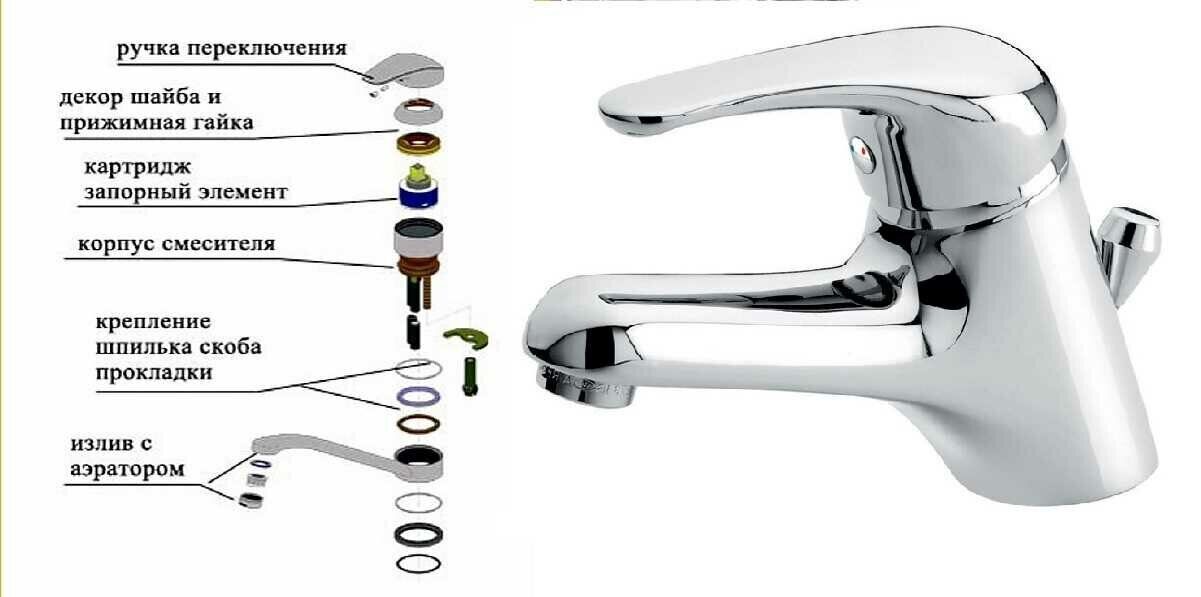

Строение картриджного дискового смесителя

Данная модель смесителя с картриджем хороша тем, что их легко отремонтировать или заменить в случае невозможности починки.

Строение однорычажных дисковых картриджей с керамическим пластинами не отличается сложностью. Сверху-вниз:

1. Переключатель с фиксирующим винтом.
2. Стопорная (прижимная) гайка.
3. Картридж. В нем происходит смешивание потоков воды, это же устройство перекрывает воду.
4. Корпус смесителя, в котором имеется «посадочное» место под картридж.
5. Крепления, шпильки и прокладки для обеспечения герметичности.
6. Излив (гусак). Может быть отдельной частью — в поворотных моделях для кухни или частью корпуса — для моек в ванной.
7. Если излив отдельный, снизу еще устанавливаются прокладки и есть еще часть корпуса.

Недостаток дискового картриджа для однорычажного смесителя заключается в высокой требовательности к качеству воды. Если между пластинки попадет даже незначительный посторонний фрагмент, то кран даст течь или вовсе перестанет функционировать. К тому же, настроить необходимую температуру порой бывает очень непросто.

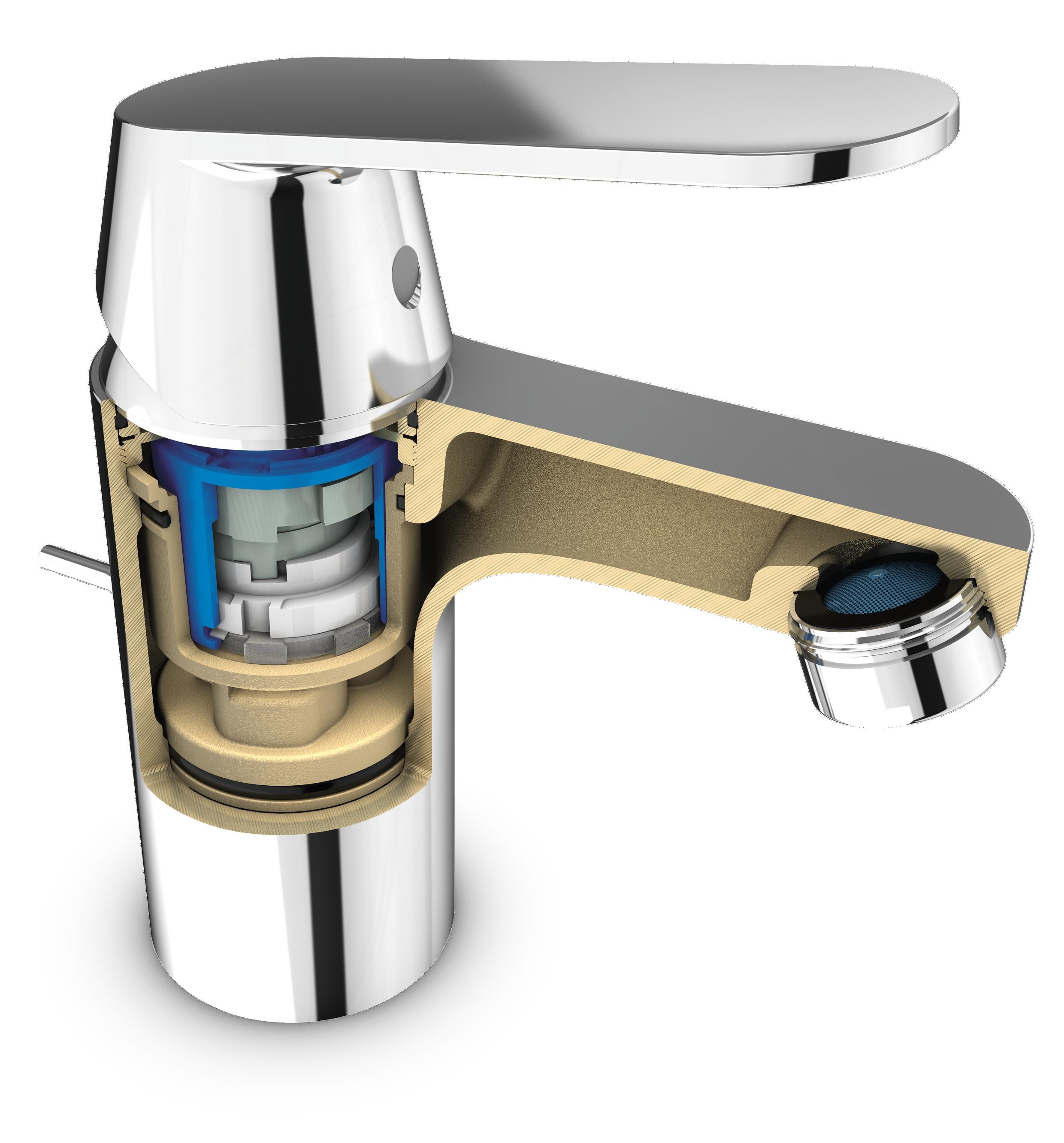

Устройство однорычажного кухонного смесителя

Однорычажный, одноручный, шарнирный: всё это – разные названия одного и того же типа крана для кухни. Конструкция его состоит из четырёх главных компонентов:

1. рычаг;
2. излив, он же – гусак;
3. корпус с посадочными отверстиями для закручивания излива и установки на кухонную мойку;
4. встроенный блок управления.

Общее устройство

Отличия конструкции отдельных однорычажных кухонных смесителей – только в типе блока управления. Существует два вида регулирующих узлов – шаровой и с керамическим картриджем.

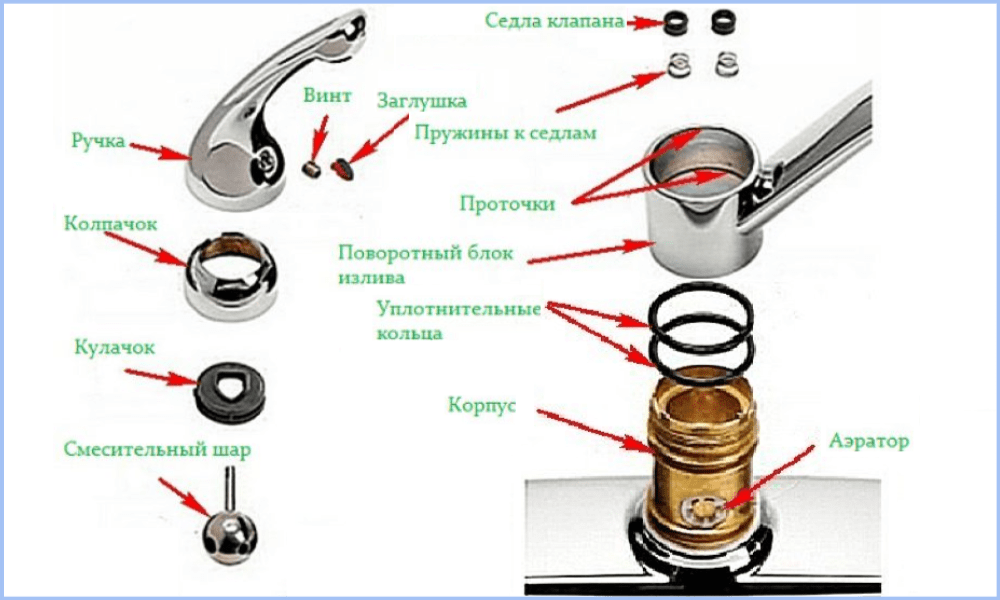

Шаровой

Главным элементом управления шарового узла однорычажнго кухонного смесителя является небольшой металлический шарик, полый внутри. На его поверхности – три отверстия: в два попадает холодная и горячая вода, а затем смесь нужной температуры подаётся на излив через третью дырочку. Кроме отверстий, вверху шарика есть шток, на котором закрепляется поворотная ручка кухонного крана.

Сверху смесительный шар прижимается кулачковой шайбой с уплотнительным кольцом, а снизу усаживается на двух резиновых седлах с пружинами. Когда человек поднимает и крутит в нужную сторону рычаг кухонного смесителя, шар меняет положение относительно статичных сёдел. То есть, температура и напор воды зависит именно от степени смещения шарика относительно посадочных клапанов.

Шарик и сёдла

Интересно! Поскольку в теории металлический шар – деталь, не подлежащая износу, большинство ремонтов кухонного крана связаны с заменой прокладок.

С картриджем

Однорычажный кухонный смеситель с керамическим картриджем уже почти полностью вытеснил модель с шаровым управлением. Смешение воды и напор здесь обеспечивается картриджем с цилиндрическим корпусом. В отличие от шарика, картридж внутри не пустой: там находятся две металлокерамические круглые пластины, плотно прилегающие друг к другу. Снизу корпуса есть три отверстия с теми же функциями, что и в шаре.

Температура и напор воды регулируются движениями керамических пластин в двух плоскостях. Круговое смещение пластин вокруг отверстий, а также друг относительно друга, обеспечивает требуемое смешивание воды. Чем сильнее перекрывается гнездо поступления горячего потока, тем холоднее будет струя, и наоборот. Кроме того, пластины перемещаются вдоль своей оси, перекрывая оба входных канала. Чем больше перекрыты отверстия, тем, соответственно, меньший напор.

Принцип действия

Интересно! Качественный керамический картридж может прослужить до 10 лет, а низкопробный заводской брак – сломаться после пары использований.

Течёт из под смесителя

Но течь из-под крана не всегда свидетельствует о наличии трещины в корпусе. Проблема может заключаться в прокладке между краном и гибкой водопроводной арматурой. Заменить прокладку несложно. Но сначала необходимо отключить подачу воды.

• После отключения в однорычажном смесителе остается вода, которую необходимо слить, приподняв рычаг.
• Затем открутите шланги, подающие воду в сантехнические приборы. В шланге также может быть вода, поэтому под него следует подставить ведро и тряпку.
• Далее выньте гайку, которая удерживает кран под раковиной. Резиновая прокладка должна находиться под крепежным элементом.
• Внимательно осмотрите прокладку и проверьте, не повреждена ли она. Если она порвана, её необходимо заменить. Но перед этим очистите место, где она будет установлена.
• После этого необходимо собрать весь узел.

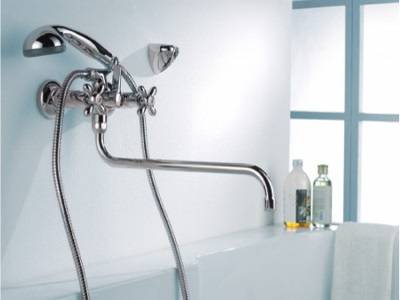

Двухвентильные

Несмотря на свой почтенный возраст, приборы данной конструкции все еще очень востребованы. Главным образом из-за плавного регулирования расхода и температуры воды, а также многообразия форм и дизайна вентилей и корпуса.

Корпус двухвентильных смесителей отливают из латуни или нержавеющей стали. Внутри него просверлены каналы под теплую и холодную воду. В корпус монтируются основные рабочие элементы:

• Кран-буксы
  . Они приводятся в движение вентилями и перекрывают отверстия в камеру смешения размещенными на концах резиновыми прокладками или керамическими дисками;
• Золотниковый клапан
  для переключения подачи с носика на душ.

Уже снаружи накидными гайками на соответствующие отверстия крепятся гусак и душевой шланг. На шток кран-буксы одеваются вентили и жестко фиксируются болтами.

По способу подключения выделяют 2 типа двухвентильных кранов:

• Подключаемые через тройник (в форме «ёлочки»);
• Подключаемые через патрубки.

У смесителя первого типа кран-буксы прижимаются к седлам, закрывая отверстия 2 параллельных каналов. Те в свою очередь подключаются через тройник к выведенным в ванную водопроводным трубам.

Конфигурация с отдельными патрубками более проста и позволяет подключиться к водопроводу через жестко подведенные трубы или при помощи гибких шлангов.

Основной же причиной неисправностей в двухвентильных смесителях является периодический износ уплотнительных прокладок и колец, из-за чего закрытые вентили начинают пропускать воду, появляются течи через накидные гайки и т.п.

В случае если проявилась течь с «носика» основного крана, необходимо заменить картридж расположенный в верхней секции смесителя.

Снимаем заглушку с рычага подачи воды смесителя. Поддеваем и аккуратно извлекаем, не допуская падения заглушки в слив раковины.

Заглушка винта фиксирующего рычаг подачи воды.

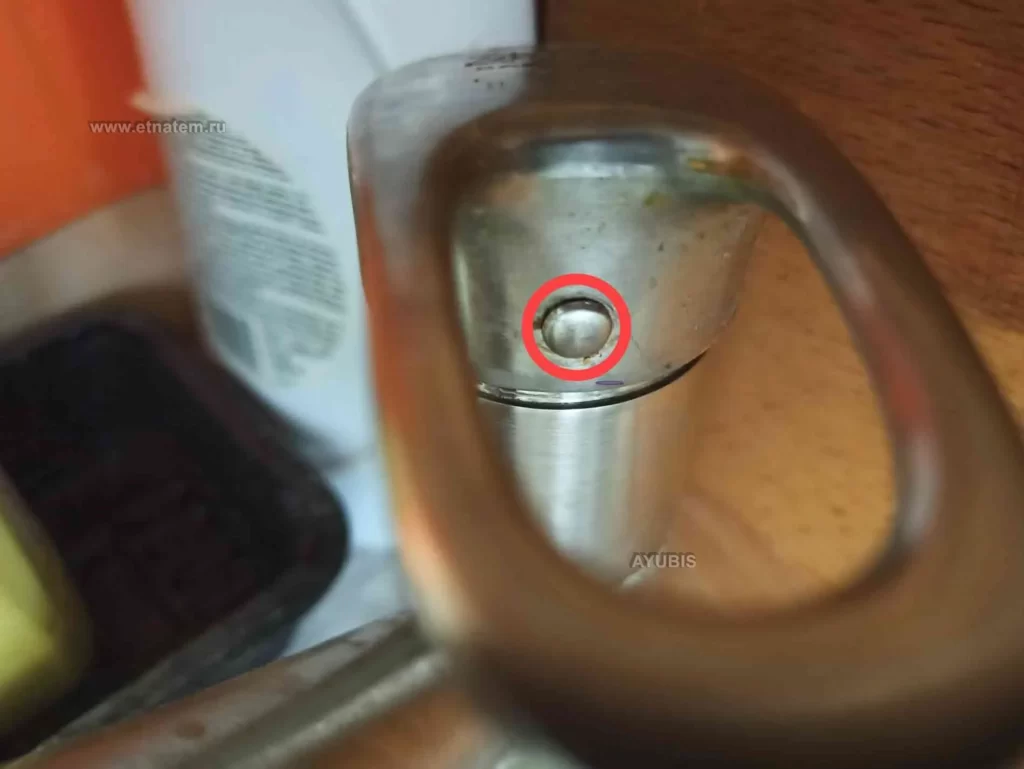

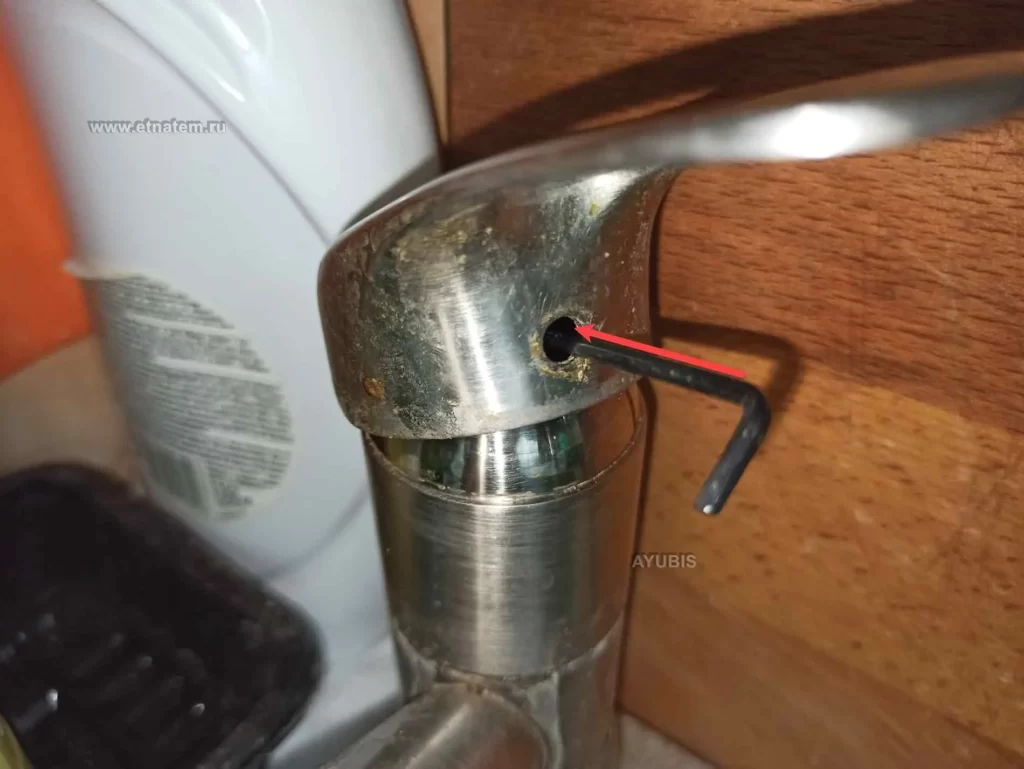

В открывшемся технологическом отверстии необходимо ослабить винт с шестигранным пазом. Применяем соответствующий ключ или пытаемся открутить маленькой плоской отвёрткой.

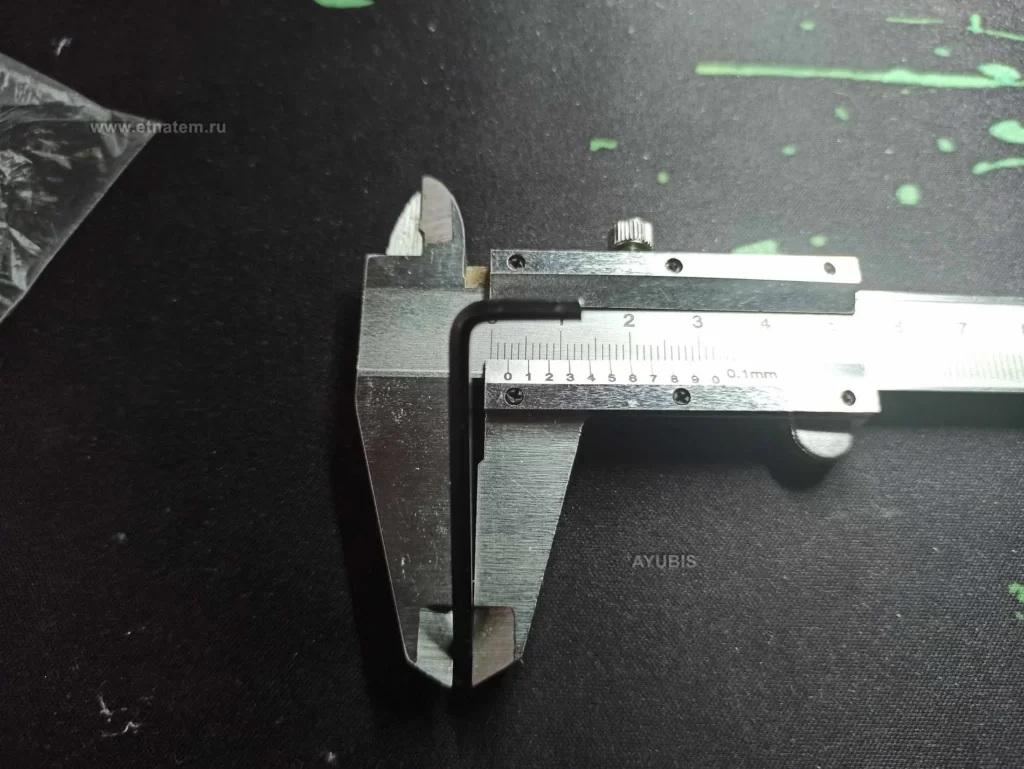

Шестигранник для ремонта однорычажного смесителя ZORG
Ослабляем винт крепления рычага подачи воды смесителя

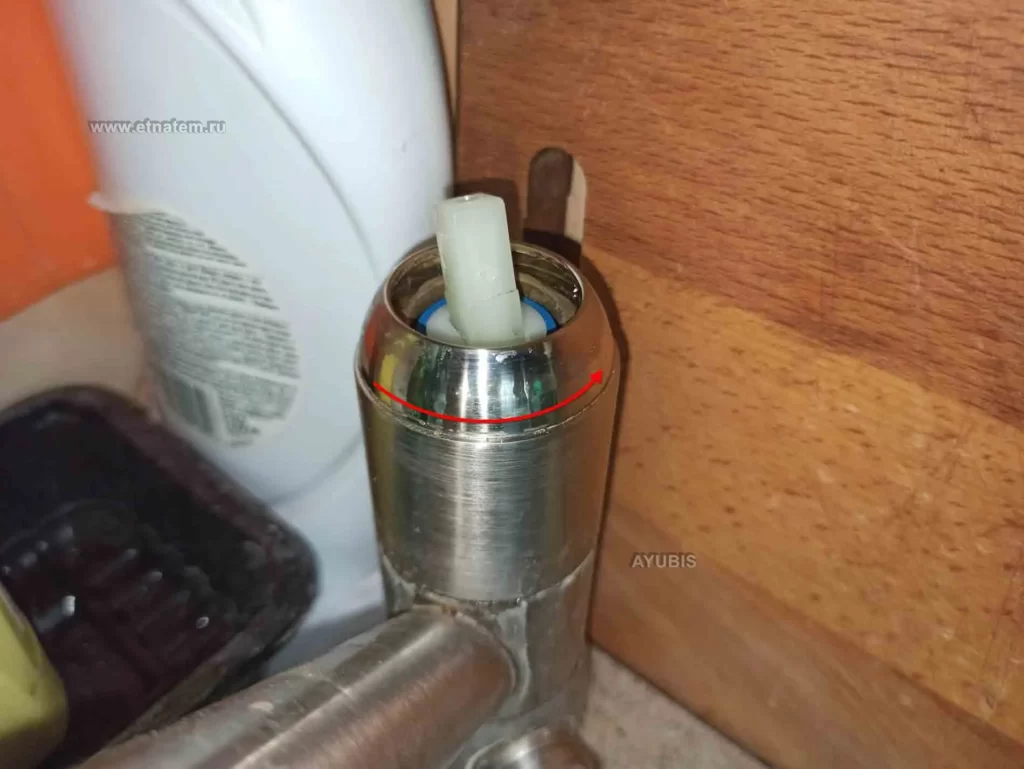

Далее, движением в верх, снимаем рычаг. Демонтируем декоративную накладку, вращая против часовой стрелки.

Демонтируем декоративную накладку смесителя

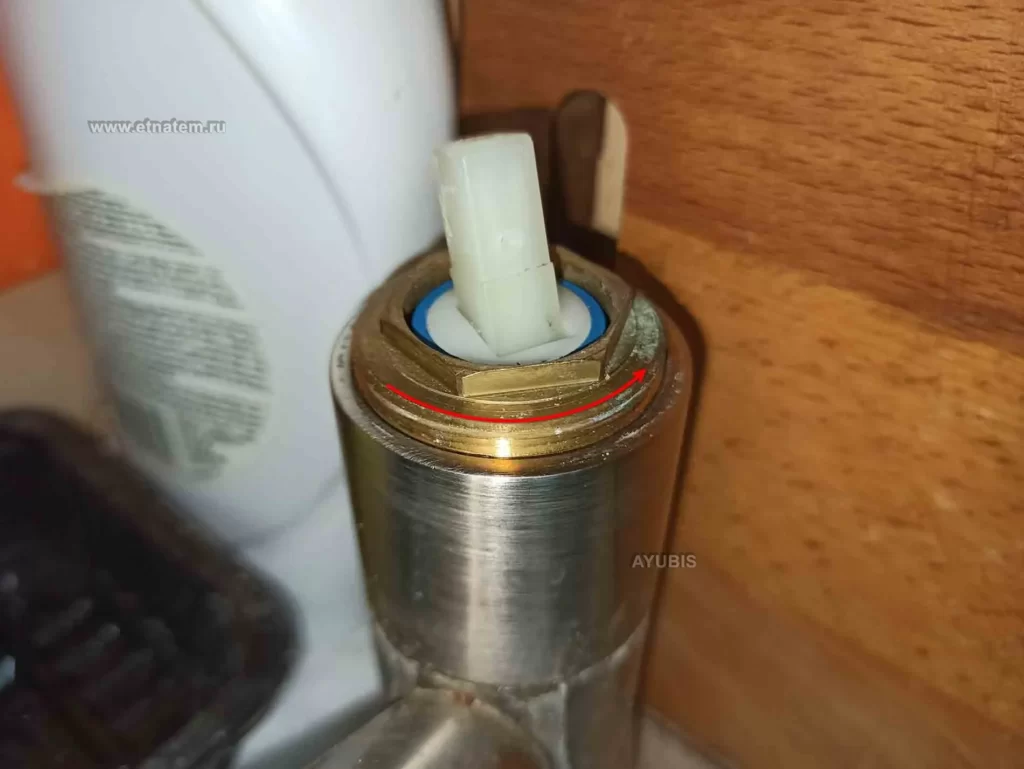

Затем, против часовой стрелки, откручиваем разводным ключом медную гайку крепления картриджа.

Откручиваем гайку крепления картриджа

Извлекаем износившийся картридж.

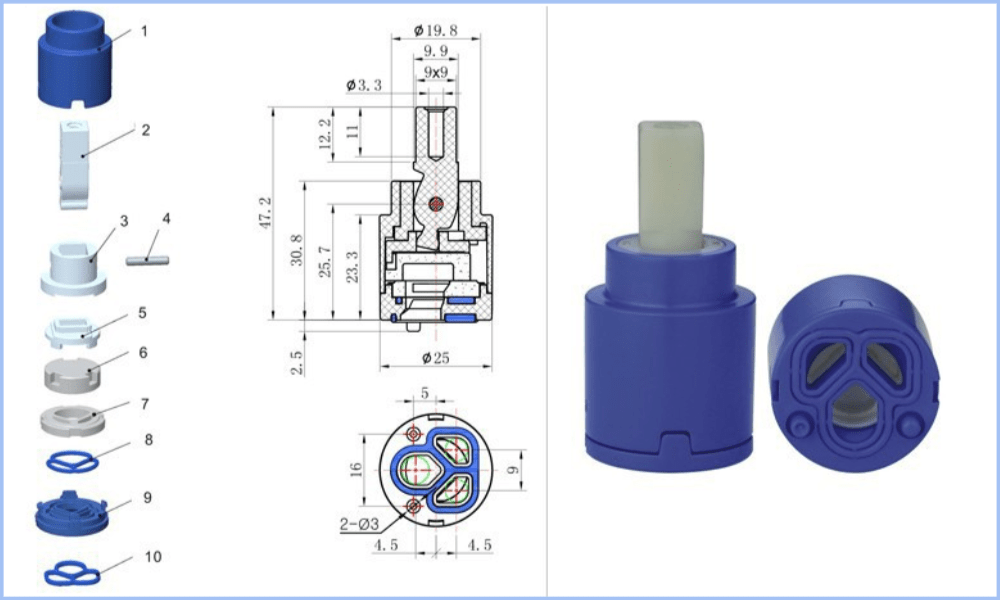

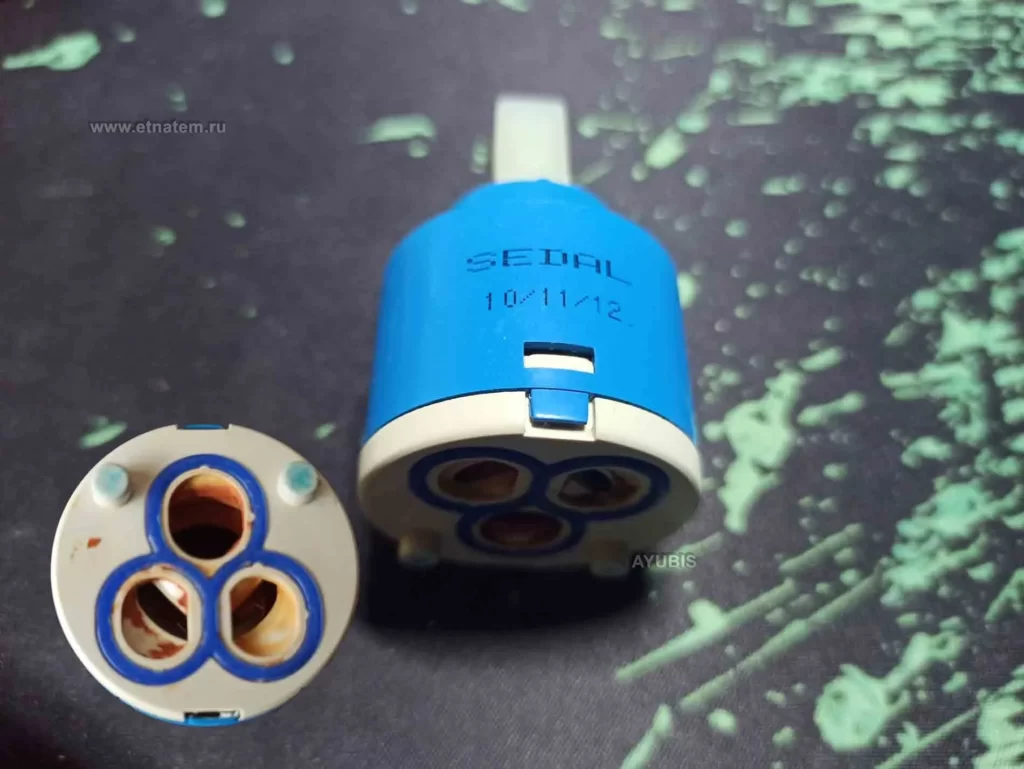

Замена картриджа в смесителеОригинальный rартридж SEDAL — 40 мм. для смесителя Zorg

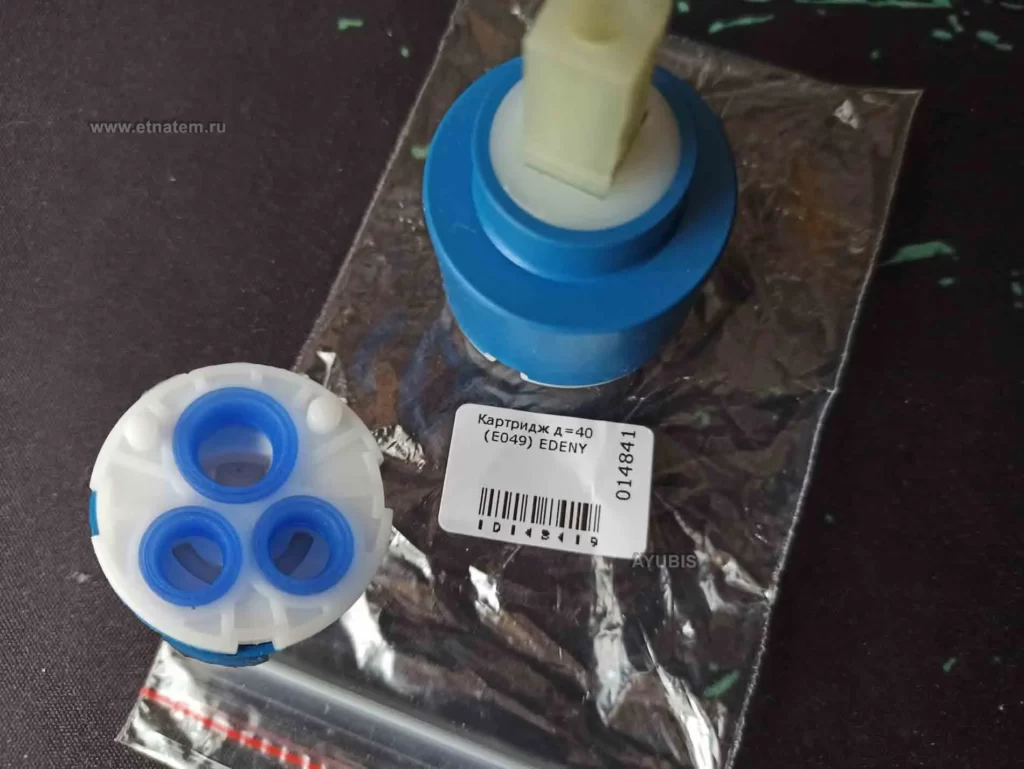

Приобретаем для замены оригинальный картридж SEDAL — 40 мм. или аналог. В крайнем случае можно установить и такой как на фото, главное диаметром 40 мм.

Замена картриджа в смесителеКартридж Д=40 мм

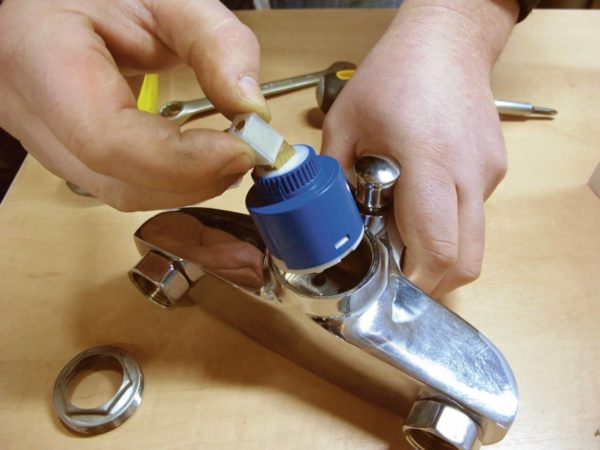

При установке на место, совмещаем два выступа картриджа с углублениями в корпусе смесителя. Обязательно вычищаем площадку от отложений и грязи

Устраиваем разборку

Прежде чем говорить об обслуживании и ремонте смесителя однорычажного типа, необходимо научиться его разбирать. Итак, как разобрать смеситель однорычажный для кухни и в ванной? Делается это так:

Ножом или тонкой отверткой поддевается, а затем снимается крышка с красно-синей отметкой

Данную операцию следует проводить с предельной осторожностью, чтобы не повредить блестящее покрытие.
Отверткой или шестигранником – у разных моделей по-разному – откручивается винт, удерживающий рычаг.
Освободившийся рычаг необходимо снять.. Далее откручивается прижимная гайка, фиксирующая картридж и шток

Далее откручивается прижимная гайка, фиксирующая картридж и шток.

Инструмент зависит от вида крепежного элемента:

• Круглая гайка с буртиком и углублениями в нем выкручивается отверткой. Делать это следует очень мягко, так как буртик очень легко можно «слизать».
• Граненая гайка выкручивается обычным гаечным ключом.
• Остается извлечь картридж.

«Устроить разборки» полезно и перед покупкой смесителя. Определив материал штока, прикрепленного к картриджу, вы сможете понять, качественное ли изделие вам предлагают. В идеале шток должен изготавливаться из латуни (в этом случае на него надевается пластиковый колпачок). Если же он полностью пластмассовый, вы имеете дело с дешевым аналогом или подделкой.

Аналогичным образом разбирается и шаровый смеситель, правда, делать это вряд ли понадобится: такие приборы ремонту обычно не подлежат и в случае поломки заменяются новыми.

Из чего состоит смеситель: устройство и разновидности

Однорычажные изделия бывают определенных видов:

устройство крана смесителя для ванной шаровой разновидности включает такую деталь как шар. В нем предусмотрены проходные углубления для разного типа воды (горячей, смешанной, холодной). Емкость в устройстве называется смесительной. Шарик очень плотно соединяется с уплотняющими деталями. Устройство запускается от штока регулировки;

Шаровая конструкция

в катриджевом кране вместо шара располагается картридж из двух керамических пластин. В нижней части дыры для прохождения воды, а в верхней происходит замешивание.

Внутреннее устройство с катриджной системой

Однорычажные модели просты в применении, поэтому пользуются такой популярностью. С их помощью происходит быстрая регулировка воды. Чтобы уменьшить или увеличить напор воды джойстик передвигается вверх и вниз.

К недостаткам устройства водопроводного крана подобного типа можно отнести быстрый износ уплотнителей из резины. Чтобы предотвратить появление неисправностей, эти элементы следует менять раз в два года.

Так выглядит керамический катридж

Однорычажный механизм может выйти из строя, если в него будут поступать абразивные частицы. Поэтому так нужны специальные фильтры, которые предотвращают засорение.

Конструкционно смесители для кухни и ванной немного отличаются. В кухонных конструкциях высота слива устанавливается повыше. Также в таких моделях предусмотрен дополнительный переключатель, который используется для стиральной или посудомоечной машины.

Высокая конструкция для кухни

Для ванной больше подойдет кран с коротким носиком, так как это уменьшает риск возникновения протечек. К смесителям для ванной прилагается гарнитура для душевой.

Внутреннее устройство смесителя

В таблице можно посмотреть цены на отдельные модели.

Изображение	Модель	Цена, руб.
	Grohe Concetto 32663001	17400
	Kaiser Decor 40144 granit	5600
	Grohe Veris 32186	23500
	Blanco Vonda (хром)	17400
	Grohe Euroeco 32742000	6000
	Franke Sinta (хром/гранит)	11300

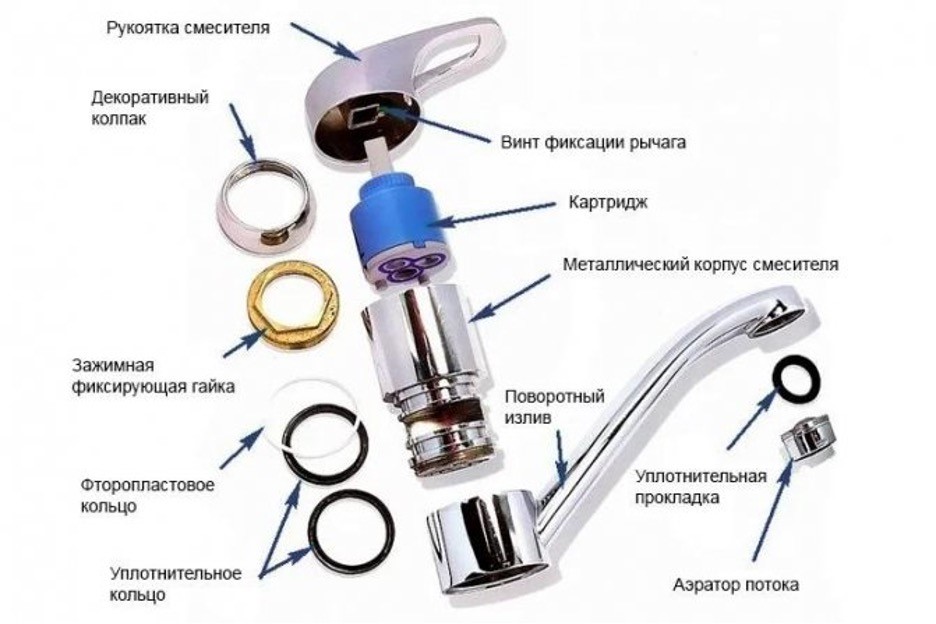

Составляющие элементы системы

Как починить шаровой однорычажный смеситель

Устранение засора

Этим приспособлением может быть дополнен однорычажный смеситель. При сильном загрязнении кальциевый налёт способен полностью перекрыть технологические протоки аэратора. Для удаления таких стойких загрязнений применяют раствор лимонной кислоты (15−30 г порошка на 0,5 л воды). Им заливают изделия на 4−5 часов.

Важно! Тонкий слой хромирования можно повредить кислотосодержащими растворами, абразивными средствами. Видео – как разобрать однорычажный кран в ванной для очистки аэратора:

Видео – как разобрать однорычажный кран в ванной для очистки аэратора:

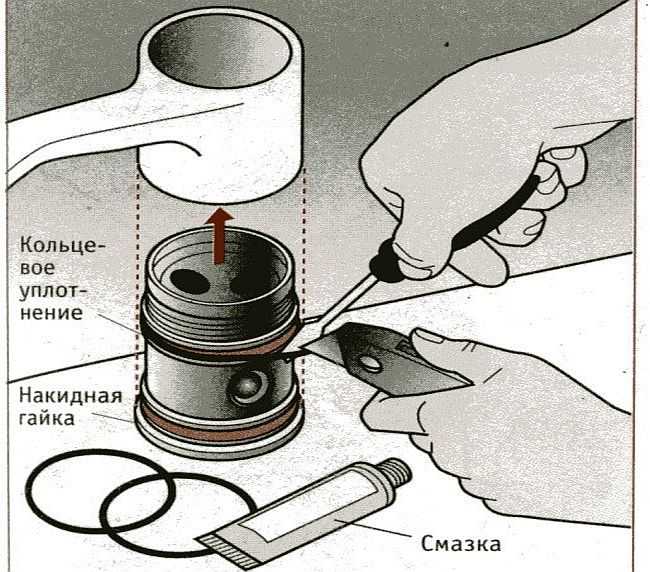

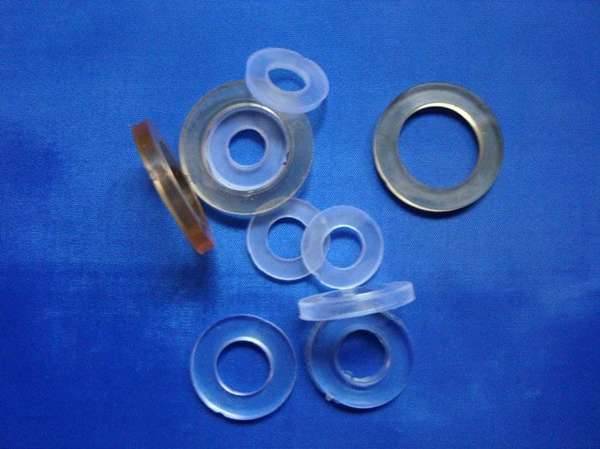

Замена уплотнительных резинок

Чтобы не ошибиться с выбором, при посещении магазина берут с собой вышедший из строя образец. Если поиск выполняется в сети Интернет, необходимо уточнить соответствие размеров.

Устранение неполадок переключателя

При повороте рукоятки (10) специальный винт (9) через нитяной уплотнитель (9) перемещает кривошип (7). Этот элемент приводит в действие золотник (6). На его торцевых частях закреплены прокладки, перекрывающие отверстия для подачи воды по разным трассам (душ/кран).

К сведению! Также применяют картриджные, пробковые и кнопочные переключатели. В каждом случае надо разобраться с особенностями конструкции, чтобы упростить поиск неисправностей и ремонт.

Замена уплотнительных резинок золотника

Проверить целостность верхней прокладки несложно. Для этого достаточно открутить гибкий шланг. Через отверстие можно крючком, сделанным из проволоки, вынуть дефектное изделие. Однако вставить тем же путём новую прокладку не получится. Для замены нужна полная разборка.

Демонтаж компонентов выполняют последовательно. После извлечения золотника устанавливают новые прокладки. Специалисты рекомендуют применять изделия толщиной от 3 до 4 мм, выбирать материалы среднего уровня твёрдости. Такая замена обеспечит необходимую герметичность и долговечность узла

При установке нитяного сальника действуют осторожно, чтобы не повредить резьбу в процессе закручивания специального винта

Мнение экспертаВалерий ДробахинИнженер-проектировщик ВК (водоснабжение и канализация) ООО ‘АСП Северо-Запад’Спросить у специалистаВ некоторых модификациях вместо прокладок установлены тонкие резиновые кольца. Такие изделия быстрее выходят из строя по причине меньших размеров и соответствующего увеличения нагрузок на рабочие поверхности. После установки новых деталей их смачивают водой, чтобы золотник без лишних затруднений вставить в корпус.

Замена пружины переключателя

Демонтируют декоративную крышку и кнопку (в некоторых моделях – одно изделие). Извлекают шток. Устанавливают новую пружину вместо изношенной. При необходимости заменяют уплотнительные элементы. Сборку выполняют в обратном порядке.

Ремонт двухвентильного смесителя

Основные неисправности двухвентильных смесителей — неполное перекрытие воды, при котором она течет из крана, и протечки в области корпуса или через шток. Во всех приведенных ситуациях причинами неисправностей является истирание герметизирующих прокладок на корпусе, штоке и запорном клапане (в керамических кран-буксах – при повреждении поверхности элементов из керамики).

Устранение протечек в червячном вентиле

Ремонт кранов-смесителей для кухни вентильного типа проводят в следующем порядке:

• Поддевают острым ножом или плоской отверткой пластиковый колпачок-заглушку от маховика горячей или холодной воды и откладывают его сторону.
• Отворачивают отверткой винт крепления маховика и снимают его смещением вверх со шлицов штока.
• С помощью разводного ключа откручивает буксу за шестигранник в верхней части корпуса.

Далее, в зависимости от вида вентиля поступают следующим образом:

В буксах червячного типа основными причинами протечек является истирание прокладок, они располагаются на штоке, корпусе и в седле запорного клапана, последняя прокладка подвержена наибольшему истиранию и чаще других нуждается в замене.

Для замены клапанного уплотнителя откручивают на торце поршня прижимной винт, извлекает прокладку из гнезда и на ее место ставят новую. Если требуется срочный ремонт, а подходящей детали под руками нет, подкладывают в гнездо вырезанный по кругу с центральным отверстием кусочек любого материала (резина, кожа, пластик) и ставят прокладку на место.

При износе уплотнителей на штоке или корпусе приобретают аналогичные детали в торговой сети и устанавливают их на место изношенных. Если в магазине не удалось обнаружить резиновые кольца для штока, можно извлечь из борозд и намотать в канавки один — два витка тонких полосок ФУМ-ленты, лейкопластыря или тканевой изоленты и вернуть изношенные кольцевые уплотнители на место.

Этапы замены прокладки в червячном кране-буксе

Ликвидация протечек в керамических вентилях

Для ремонта керамических букс рационально заранее приобрести ремкомплект, в который входят все основные прокладки и две пластины из керамики. Основные неисправности и методы их устранения приведены ниже:

• Вода поступает в излив при износе нижней силиконовой прокладки. Для устранения неисправности требуется ее замена.
• Кран подтекает под маховиком, для ремонта меняются два уплотнительных кольца на штоке (если деталей на замену нет, используют подмотку, рассмотренную выше).
• Вода течет из излива при закрытом кране, если нажать на маховик сверху, течь прекращается. Причина неисправности, которая наиболее часто встречается в керамических буксах — износ фторопластового кольца, отвечающего за прижим керамических пластин друг к другу, при этом вода просачивается в зазор между ними. Дефект устраняется установкой нового фторопластового (медного) кольца.
• Вода протекает между буксой и корпусом смесителя, неисправность вызвана износом резинового кольца на поверхности буксы. Это одна из очень редких неисправностей, так как прокладка находится в неподвижном состоянии и не может износиться, разве что рассыпаться от времени и длительного нагрева. Ремонт состоит в замене наружного резинового кольца на корпусе буксы.
• С излива капает вода, неисправность заключается в повреждении поверхности самых долговечных керамических пластин частицами песка и другими твердыми абразивными частицами при долговременном использовании кранов для перекрытия грязной воды. Устраняют неисправность заменой изношенных пластин новыми из ремонтного комплекта.

Замена стертого фторопластового кольца (белого цвета) на медное в керамической кран-буксе

На современных кухнях чаще других используют однорычажные смесители, обладающие высокой функциональностью, удобством в работе и приемлемой стоимостью. Благодаря простоте конструкции, смесители с одним рычагом надежны в работе, а в случае возникновения неисправностей заменить изношенные или сломанные детали (картридж) по силам любому пользователю при наличии разводного ключа и элементарных технических навыков.

Ремонт однорычажного смесителя своими руками. Этапы выполнения

Для примера рассмотрим ремонт крана для кухни. Прежде чем начать ремонт, нужно перекрыть горячую и холодную воду, поступающую к смесителю. Для этого необходимо закрутить до упора вентили, расположенные на трубах с горячей и холодной водой. Затем надо поднять рычаг крана и выпустить из системы оставшуюся воду.

Схема устройства однорычажного смесителя.

Затем, при помощи шестигранника, откручивается крепежный винт на ручке, и ручка снимается с крана легким покачиванием вправо и влево.

Когда ручка смесителя снята, вы получаете доступ резьбовому соединению, которое нужно выкрутить. Это действие открывает доступ к картриджу. Наверху картриджа имеется пластмассовая деталь. Она легко снимается при помощи отвертки, вставленной в один из пазов, или же при помощи специального ключа. Под деталью вы найдете уплотнительное кольцо, которое нужно проверить на предмет повреждений. Очень часто на уплотнителе образуется налет, который нужно аккуратно удалить с помощью чистой тряпки.

При установке картриджа необходимо совместить его отверстия с отверстиями на седле смесителя.

Когда пластмассовая гайка откручена, можно вынуть шар из картриджа, посмотреть, не засорились ли отверстия в нем. Затем вынимаются резиновые уплотнители и на их место устанавливаются новые. Это легко делается тонкой отверткой, с помощью которой можно подцепить и вытащить старые уплотнители. Этой же отверткой можно поставить новые уплотнители на место старых. Все это достаточно легко сделать своими руками, не прибегая к вызову специалиста.

После произведенного ремонта шар устанавливается на место и сверху закручивается пластмассовая гайка. В конце устанавливается на место ручка смесителя и закрепляется крепежным болтом. Все. Теперь откройте вентили на трубах и проверьте работу крана.

Виды

Внутри смесителя, как видно даже из названия этого сантехнического прибора, происходит смешивание холодной и горячей воды с целью получения струи оптимальной температуры. Этот процесс осуществляется с помощью керамического картриджа или шарового механизма. По устройство внутренней камеры смесителя различают 2 типа приборов:

1. С шаровым механизмом. Устройство шарового смесителя однорычажного типа заключается в наличии особой смесительной камеры округлой формы. В этой камере, которая напоминает металлический шар, имеется три отверстия. В одно из отверстий поступает холодная вода, во второе подается горячая вода, а из третьего выходит струя, получаемая смешивания этих двух потоков. Поворотный рычаг смещает этот шарик, регулируя температуру и мощность струи.

2. С керамическим картриджем. Керамический картридж состоит из трех отдельных пластин, в его нижнем отсеке есть три отверстия, которые также используются для подачи холодной и горячей воды, а также выдачи смешанной струи в излив крана. Однако, смешивание потоков происходит, в отличии от шарового механизма, в верхнем отсеке картриджа.

Ремонт смесителя с картриджем

У картриджей есть уплотнительная прокладка – это резиновое седло в нижней части. Оно обеспечивает плотное прилегание к корпусу. Через время, резина утрачивает эластичность, через нее просачивается вода.

Вначале можно попробовать очистить это кольцо от солей и образовавшегося налета. Очищенный элемент ставят на место, открывают кран. Если вода не перестала просачиваться, картридж нужно менять. Эти детали бывают разного размера, с различным расположением входа и выхода.

После покупки нового картриджа, его устанавливают в корпус, слегка проворачивают, пока элемент не «сядет» на место. После приступают к сборке сантехнического прибора в обратном направлении.

Первым делом, устанавливают прижимную гайку. На этом этапе можно проверить работу нового картриджа. Нужно включить воду, штоком регулировать температуру и напор.

Как отремонтировать одноручный кухонный смеситель с картриджем

Разборка однорычажного кухонного смесителя с картриджем и последующие ремонтные работы выполняются в аналогичном порядке, что и с шаровой. После снятия всех предшествующих деталей картридж легко извлекается за шток. Не рекомендуется покупать новый картридж ещё до снятия старого. Ширина и посадочный механизм корпуса, диаметр внутренних пластин, высота штока: все эти параметры смесительных картриджей варьируются, и единых стандартов нет. Новый картридж может банально не подойти для используемого однорычажного крана на кухне, поскольку требуется совпадение каждого перечисленного параметра до миллиметра.

Очередность разбора

После снятия картриджа внутренние стенки корпуса однорычажного смесителя рекомендуется почистить от коррозии, грязи, солевых отложений. Для этого понадобятся бытовые химические средства и тряпки без ворса

Новый картридж важно установить правильно: выступы снизу корпуса должны полностью совпадать с отверстиями посадочного гнезда. После ремонта кухонный однорычажный смеситель собирается назад точно так же, как шаровой

Профилактические мероприятия

Чтобы предотвратить повреждения и увеличить интервал между заменами отдельных функциональных компонентов, необходимо удалить из воды потенциально опасные примеси. Обычный кварцевый песок отличается высокой прочностью. Он способен достаточно быстро повредить высококачественные керамические пластины. Для задержания таких загрязнений применяют разные фильтры:

1. Грязевики стоят недорого. Однако такие изделия обладают ограниченными полезными функциями. Их нужно регулярно очищать.
2. Проблему решают с помощью дисковых моделей. При подаче потока жидкости в обратном направлениинакопленные загрязнения удаляются в дренаж.
3. При большом количестве механических примесей и для более тонкой фильтрации применяют объёмные картриджи, засыпки.

Хорошо оснащённые модели самостоятельно выполняют промывку по заданной программе. Прозрачные корпусы упрощают визуальный контроль. Встроенным ограничителем устанавливают оптимальный уровень давления для дополнительной защиты подключённых к магистрали потребителей. Предварительной подготовкой предотвращают образование накипи в трассах горячего водоснабжения. Для этого используют разные технологии (комплекты оборудования):

• полифосфатные засыпки,
• ионообменные установки и наполнители картриджей,
• электромагнитную обработку.
