Насосная станция — совокупность отдельных устройств, соединенных между собой. Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, и как работает каждая из частей. Тогда и неисправности устранять проще. Состав насосной станции:
- Насос погружного или поверхностного типа. Качает воду из колодца или скважины, поддерживает стабильное давление в системе. С домом соединен при помощи труб.
- На трубопроводе обязательна установка обратного клапана. Он не дает воде при отключении насоса стекать из труб обратно в колодец или скважину. Устанавливается обычно на конце трубы, опущенном в воду.

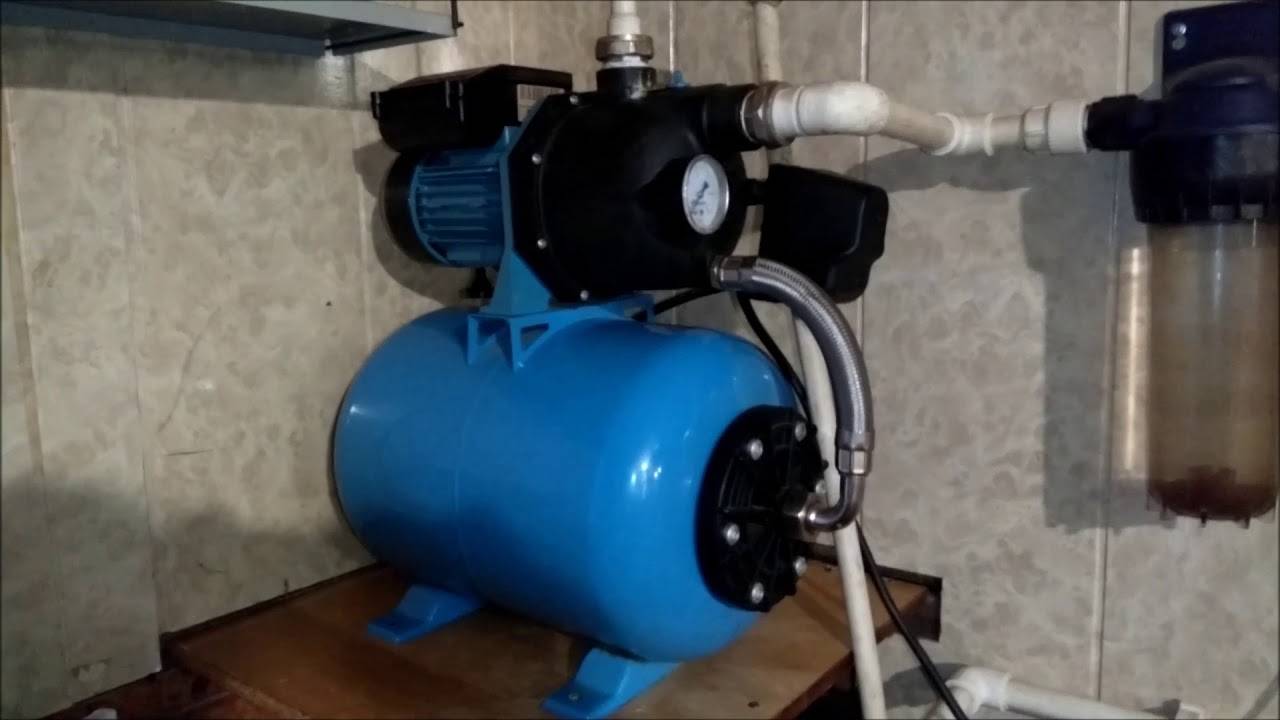

Из чего состоит насосная станция
- Гидроаккумулятор или мембранный бак. Металлическая герметическая емкость, разделенная на две половины эластичной мембраной. В одной находится под давлением воздух (инертный газ), в другую, до создания определенного давления, закачивается вода. Гидроаккумулятор необходима для уменьшения количества включений насоса, продления срока его службы. Создает и поддерживает требуемое давление в системе и небольшой резервный запас воды на случай неработоспособности станции.
- Блок контроля и управления насосной станцией. Обычно это манометр и реле давления, устанавливается между насосом и гидроаккумулятором. Манометр — контрольный прибор, который позволяет оценить давление в системе. Реле давления управляет работой насоса — подает команды на его включение и отключение. Включение насоса происходит при достижении нижнего порога давления в системе (обычно 1-1,6 атм), отключение при достижении верхнего порога (для одноэтажных зданий 2,6-3 атм).
Каждая из частей отвечает за определенный параметр, но один тип неисправности может быть вызван выходом из строя различных устройств.
Принцип работы насосной станции
Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.
Каждая из частей выполняет свою работу
Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, включается насос, снова накачивая воду. Если при этом идет постоянный расход (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых кранах, так как насос подает воды больше, чем вытекает из крана. После того, как расход прекратился, он еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как появляется расход воды.
Как починить насосную станцию: виды неисправностей
Поломка насоса и вспомогательного оборудования – это типично, поэтому и набор проблем, как правило, един для всех владельцев агрегатов. Лучше заранее знать о возможных дефектах, чтобы предотвратить их появление или быстро среагировать.
Насос не отключается, давление не возрастает
В данной ситуации аппарат работает «вхолостую», то есть электроэнергия и время затрачивается, а результат не достигается. При этом значительно увеличивается износ деталей. Вот возможные причины и их решение:
- Недостаточное количество воды в скважине. Если позволяет мощность, можно погрузить оборудование глубже в забой.
- Забитые трубы. Потребуется чистка насосной станции, при этом начинать лучше с магистралей. Но после этого необходимо в обязательном порядке установить фильтры грубой очистки. Уловители защитят от проникновения загрязнений. Заказать оборудование для фильтрации можно на сайте .
- Сломанный обратный клапан – он перестает справляться со своей основной задачей, то есть не предотвращает спуск жидкости обратно в забой, когда насос не работает. Его можно починить, но часто проще заменить.
- Засор самого фильтра. Причины и способы решения те же, что и при забитых трубах. На самом деле засориться может любой элемент. Часто это также бывает обратный клапан насосной станции, а так как его почистить достаточно несложно (просто разобрать и промыть), то в отдельную проблему это выносить не станем.
- Окислены контакты на реле, из-за чего не происходит размыкания контура. Их просто следует зачистить, реже – поменять датчик.
- Естественным образом износилась крыльчатка у насоса, ее нужно заменить на новую.
- Недостаточное напряжение в электросети. Решением может стать установка в цепь стабилизатора.
Слишком часто включается электронасос
Возможно, причина в следующем:
- Для больших расходов объем гидробака недостаточно вместительный. Можно его заменить или поставить второй, дополнительный гидроаккумулятор.
- У реле неверные настройки. Нужно подкрутить пружины, чтобы включение происходило при давлении 1,4 бар.
- Сломан обратный клапан и вода сливается обратно в скважину, соответственно, ее приходится постоянно подкачивать.
- Порванная мембрана – одна из сложных неисправностей, поскольку менять, скорее всего, придется весь гидробак. Кроме того, есть дополнительные симптомы – протекает насосная станция (возле ниппеля образуются капли), а напор в кране становится меньше.
Воздух в воде
Обнаружить это можно не по мелким пузырькам в потоке, ведь это норма, а потому, что жидкость выходит рывками, а не равномерно. Скорее всего, причина простая – в скважине несколько уменьшился водяной уровень, поэтому нужно немного опустить шланг от насоса. Но может быть, что какие-либо соединения в трубопроводе потеряли герметичность. Тогда в щели попадает воздух. Надо пройти по всем стыкам герметиком.
SF-mix ручной до 0,8 м3/ч
АМЕТИСТ — 02 М до 2 куб.м./сут.
Аэрационная установка AS-1054 VO-90
Не включается
Отсутствие запуска может быть из-за:
- Нет электричества. Проверьте все контакты, подается ли напряжение на электронасос.
- Поломки самого насоса – его нужно ремонтировать. А если в нем перегорел движок, то легче поменять на новый.
- Окисленных контактов. Их достаточно просто зачистить.
Электронасос гудит, но не перекачивает воду
Возможные причины:
- Нестабильное напряжение – можно поставить стабилизатор.
- Произошло перегорание клемм в конденсаторе на насосной станции, нужна проверка тестером и замена.
- Засор обратного клапана. Его прочистка осуществляется с помощью разбора составных частей и промывания под напором.
- Крыльчатка заклинила. Иногда достаточно просто поднять на поверхность шланг и руками провернуть полости. В таком случае, вероятно, причина в небольшом засорении.
Работа с рывками
Скачки давления могут быть безопасными, например, из-за появления воздушной пробки в системе, или потенциально опасными, приводящими к дальнейшим неисправностям. Так может выйти из строя реле. Сверьтесь с манометром, если на нем показаны значения, при которых не должно происходить включение или выключение, однако, они чередуются, значит, датчик спутал настройки. Иногда это можно поправить самостоятельно, скрутив гайки на большой и маленькой пружинах в реле.
Еще одна возможность, схожая с воздушной пробкой, – это разгерметизация. Следует проверить все соединения.
Вода поступает неравномерно
Фактически это та же проблема, связанная с наличием воздуха в жидкости. Однако может быть еще одна причина – неправильно выставленные настройки на реле, из-за чего не поддерживается достаточно высокое давление.

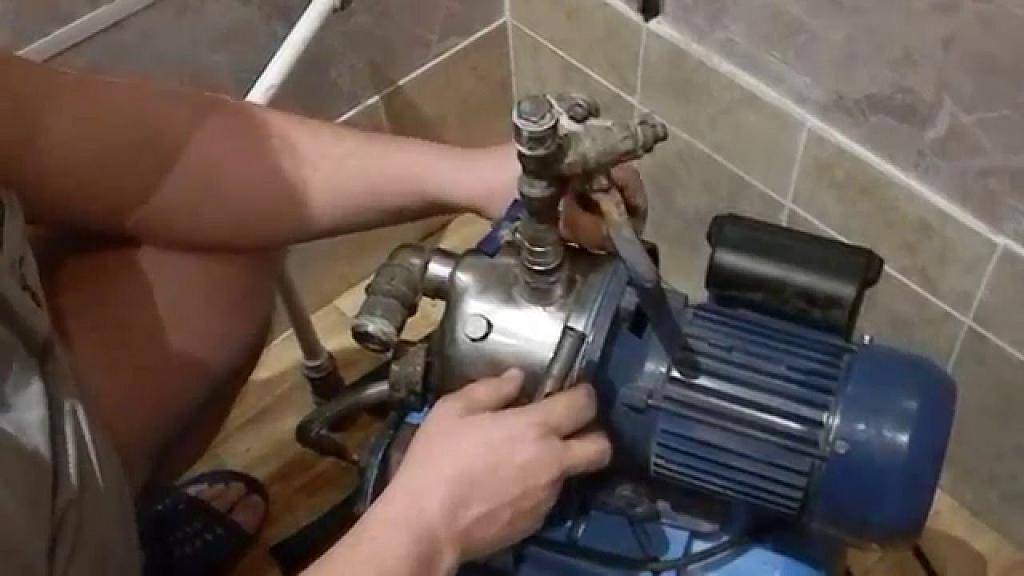

Ремонт и устранение неполадок
Все выше описанные модели этого бренда долговечны, но не застрахованы от преждевременных поломок. Самой распространенной является продолжительная работа насоса, который не выключается даже при прекращении потребления воды из системы.
Причин, почему насосная станция «Вихрь» не отключается, может быть несколько. Главные из них:
- неисправности с реле давления;
- разгерметизация водопровода или утечка воды в самом приборе;
- выход из строя электросхемы;
- слишком низкое или высокое напряжение в сети;
- сбой заводских настроек аварийного клапана.
Своевременная диагностика – главный ключ к долговечной и успешной работе техники. А она, в свою очередь, невозможна без ответственного выполнения инструкции по эксплуатации, которую этот производитель составил на доступном широкому кругу потребителей языке.
Насосная станция ВИХРЬ АСВ-370/20Ч предназначена для бесперебойного водоснабжения в автоматическом режиме, коттеджей, дач, ферм и других потребителей. Данная модель поддерживает необходимое давление в системе водоснабжения, самостоятельно включаясь и отключаясь по мере расходования воды потребителями. АСВ-370/20Ч обладает мощностью 370 Вт, максимальная глубина всасывания 9 метров, максимальная подача воды 45 литров в минуту, максимальный напор 30 метров. Емкость гидроаккумулятора составляет 20 литров.
Технические характеристики
| Мощность: | 370 Вт |
| Объем гидроаккумулятора: | 20 литров |
| Максимальная глубина всасывания: | 9 метров |
| Высота подъема воды: | 30 метров |
| Производительность: | 45 л/мин |
| Диаметр входного отверстия: | 1 дюйм |
| Диаметр входного отверстия: | 1 дюйм |
| Максимальное количество включений в час: | 20 |
| Допустимая концентрация твердых частиц: | 150 г/м3 |
| Температура воды: | 0…+50 °С |
| Напряжение: | 220…230 В |
| Частота: | 50 Гц |
| Тип насоса: | поверхностный |
| Защита от сухого хода: | нет |
| Материал корпуса насоса: | чугун |
| Тип электродвигателя: | асинхронный, однофазный |
| Потребляемый ток: | 1,7 А |
| Класс защиты: | IP44 |
| Гарантийный срок эксплуатации: | 12 месяцев |
Принцип работы АСВ-370/20Ч
Реле давления насосной станции включает насос при снижении давления воды до уровня 1,5 бар, и выключает его при достижении давления до уровня 3,0 бар. Значения давления включения и отключения электронасоса являются заводской настройкой и оптимальны для запорной арматуры, а также для посудомоечной, стиральной машин и др.техники.
Электродвигатель насосной станции ВИХРЬ АСВ-370/20Ч асинхронный, однофазный с короткозамкнутым ротором. Насос со встроенным эжектором сочетает преимущества центробежных с практичностью самовсасывающих насосов. Корпус насосной части изготовлен из стеклонаполненого полипропилена с закладными элементами из латуни для жесткости, а также чугуна и нержавеющей стали. Для исключения износа резьбовых соединений входное и выходное отверстия имеют металлическую резьбу. Гидроаккумулятор агрегата служит для аккумулирования воды под давлением и сглаживания гидроударов. Он состоит из стального резервуара со сменной мембраной и имеет пневмоклапан для закачивания сжатого воздуха.
График напорных характеристик
Преимущества
- Встроенный внутренний эжектор с системой труб Вентури позволяет перекачивать воду с меньшими, по сравнению с обычными центробежными насосами, требованиями к чистой воде и наличию в ней растворенных газов, а также обеспечивает функцию самовсасывания.
- Наличие тепловой защиты, при сбое с подачей воды или длительного использования на максимальной нагрузке защитная автоматика обесточит насос.
- Автоматическое включение и выключение станции.
- Наличие металлической резьбы на входном и выходном отверстиях.
- Специальные крепления насосной станции для дополнительной устойчивости.
Комплектация
| Насосная станция: | 1 шт |
| Паспорт: | 1 шт |
| Упаковка: | 1 шт |
Документация
Компания ВИХРЬ выражает Вам огромную признательность за Ваш выбор. Мы делаем все возможное, чтобы наше оборудование удовлетворяло Вашим потребностям, а качество соответствовало лучшим мировым образцам. Производитель устанавливает официальный срок службы на насосную станцию 5 лет, при условии соблюдения правил эксплуатации.
Для владельцев частных домов, дач, многоэтажных коттеджей, фермерских хозяйств вопрос водоснабжения стоит остро. Отличным решением данной задачи, как показывает практика, является установка насосной станции.
Насосная станция – это конструкция, с помощью которой организовывается индивидуальная водонапорная система с постоянным давлением чистой воды, пригодной для всех бытовых нужд. Устройство обеспечивает подачу воды из открытых водоемов, скважин, колодцев, магистральных водопроводов. Поддержание нужного напора в водопроводе происходит благодаря современной автоматической системе.
2 Модельный ряд оборудования
В линейке продукции компании Speroni (Италия) представлено 4 серии насосных станций Марина:
- Marina CAM — бюджетный вариант для водозабора из колодцев глубиной до 9 м;
- Marina APM — насосы для скважин глубиной до 50 м;
- Marina Idromat — агрегаты оснащенные регулятором, отключающим насос при сухом ходе.
Рассмотрим каждую из представленных линеек подробнее.
2.1 Marina CAM
Серия САМ состоит из оборудования выполненного в чугунном либо нержавеющем корпусе, с внутренней оснасткой из пищевых полимеров. Представлено несколько моделей, мощность которых варьируется в пределах 0.8-1.7 кВт, а напор 43-60 м.
Объем гидроаккумулятора может составлять 22, 25 либо 60 л. Это самые доступные станции для частного использования, стоимость которых начинается с 7-ми тыс. рублей.
Среди станций с оптимальным соотношением цена/качество выделим:
- Marina Cam 80/22;
- Marina Cam 60/25;
- Marina Cam 100/25.
Насосная станция Marina Cam 40/22 оснащена гидроаккумулятором объемом 25 л, емкости которого будет достаточно для семьи из 3 человек. Пропускная способность агрегата составляет 3.5 м 3 /час, максимальная глубина подъема — 8 м. Цена — 9 тыс. рублей.
Marina Cam 100/25 имеет сходные технические характеристики — бак на 25 л, пропускная способность 4.2 м 3 /час, однако данная модель оснащена системой повышения давления, котороя значительно увеличивает напор подачи — до 45 м, в сравнении с 30 м у САМ 40/22.
2.2 Marina APM
Скважины насосы серии АРМ имеют максимальную глубину водозабора 25 м (модель 100/25) и 50 м (200/25). Это более мощности и габаритной оборудование, вес которого может доходить до 35 килограмм. В качестве примера рассмотрим популярную станцию Марина АРМ 100/25.
Технические характеристики:
- напор — до 20 м;
- пропускная способность — 2.4 куб/час;
- мощность центробежного двигателя — 1100 Вт;
- диаметр подающего патрубка — 1″.
АРМ 100/25 выполнена в корпусе из нержавеющей стали, модель оснащена защитой от перегрева и системой контроля за уровнем воды в гидробаке. АРМ100/25 предназначена для перекачки чистой воды, без механических включений, температура которой не превышает 35 градусов.
2.3 Типовые неисправности и ремонт
Насосные станции Марина зарекомендовали себя как надежное и долговечное оборудование, однако как и любая другая техника они не застрахованы от поломок. Предлагаем вашему вниманию перечень наиболее распространенных поломок и способы их устранения:
- Отсутствие подачи воды при включенном насосе, причиной которого чего может быть потеря герметичности в проводящих трубопроводах и износившийся обратный клапан. Первоначально проверьте, не забыли ли вы заполнить корпус насоса водой. Если она есть, осмотрите обратный клапан и герметичность его прилегание к патрубку насоса, а также проверьте состояние водозаборной трубы — все поврежденные узлы подлежат замене. Аналогичные проблемы возможны при повреждении крыльчатки, для замены которой потребуется разобрать агрегат.
- Вода подается рывками из-за поврежденного гидроаккумулятора. Основной неисправностью гидробака является поврежденная мембрана. Чтобы определить, цела ли она, нажмите на ниппель (расположен на корпусе бака), если из ниппеля будет течь вода, а не идти воздух, значит мембрана порвана. Мембрану установить достаточно легко, нужно лишь открутить с горловины бака фиксирующее кольцо, вытащить старую деталь и смонтировать на ее место новую.
- Сниженное давление подачи воды. Причиной этого может быть как неисправный гидробак, так и проблемы с насосом. В первом случае скорее всего виновата разгерметизация бака — осмотрите корпус на предмет наличия трещин, заделайте обнаруженные деформации и подкачайте воздух до нормативного значения. Если бак цел, проблему нужно искать в деформированной крыльчатке центробежного колеса внутри насоса.
Отдельно рассмотрим ситуацию, когда насосная станция не хочет работать в автоматическом режиме — агрегат не отключается при полном баке и не отключается при его опустошении. Тут виновата неправильная регулировка реле давления — обычно его калибруют на заводе, однако случаются и исключения.
Вышеприведенная схема демонстрирует стандартное реле давление насосов Марина. На нем, под пластиковой крышкой корпуса, расположены две пружинки. Большая из них вращается по часовой стрелке, она отвечает за минимальное давление в баке, при котором станция включается. Вращая маленькую пружину мы настраиваем максимальное давление, по достижению которого насос отключается.
Регулировка реле давление должна проводиться при отключенном от электросети оборудовании. Перед началом калибровки из бака нужно слить воду, также важен уровень давления воздуха — он должен соответствовать рекомендованной производителем величине.
Как самостоятельно устранить неисправности в насосных станциях
Это руководство поможет владельцам насосных станций устранить часто встречающиеся неполадки без привлечения специалистов.
Насосное устройство вращается, но вода не поступает
Если при включении насоса, его крыльчатка вращается, а вода в водопровод не идет, этому могут быть причиной неполадки, которые рассмотрены ниже:
- Может быть нарушена целостность соединений в трубопроводе.
Недостаточно активно функционирует обратный клапан между скважиной и насосом. В него могут попасть посторонние предметы. По этой причине ломается пружина внутри него. Если произошло загрязнение, клапан изымают и прочищают. При выходе его из строя, клапан придется заменить полностью. - После долгого перерыва в работе насоса может уйти вода из трубы между скважиной и насосом.
Воду нужно добавить в специальное заливочное отверстие. - В летний сезон в скважине может значительно понизиться уровень воды.
Насос следует опустить ниже в трубу скважины. В этом случае возникает опасность попадания грязи в приемный патрубок. Необходимо оборудовать его фильтром. - Если насос вращается, а вода не поступает в трубопровод, возможно недостаточное напряжение в сети
. Силы вращения ротора не хватает для подачи воды на расстояние. В данном случае следует протестировать напряжение в электросети. - Качество работы насоса зависит от состояния вращающихся лопастей.
Если они изнашиваются, насос будет работать слабее. Разберите насос, под его крышкой на болтах закреплена крыльчатка. Посмотрите, в каком она состоянии. При ее снятии могут возникнуть трудности с болтами.Чтобы без усилий их снять, обработайте химическим веществом. Вам повезет, если удастся найти в продаже отдельно крыльчатку насоса. Скорее всего, придется менять все устройство. Производителям крайне невыгодно продавать запасные части к насосам.
Насос в станции слишком часто включается и подает воду рывками
- Сбой работы автоматики может стать причиной такой неполадки.
Манометр выдает то большие показатели давления, то резко упавшие. Значит, повреждена резиновая мембрана в аккумуляторе давления. Проверить это можно с помощью ниппеля на тыльной стороне корпуса аккумулятора. Из него должен выходить воздух при нажатии. Если вытекает вода, значит, повреждена мембрана. Ее можно заменить. Для этого разберите аккумулятор и поменяйте мембрану на новую. - Если давление воздуха меньше 1,8 атмосфер, которые положены для этого устройства, вода так же может поступать рывками.
Воздух находится позади мембраны. Его можно подкачать через ниппель в корпусе аккумулятора. Если в нем образовались трещины, сначала надо заделать их. Если реанимировать устройство не удается, придется заменить его полностью. - Неисправность автоматического блока влечет за собой аналогичную неисправность.
Насосная станция работает, но вода поступает рывками, с перебоями
Непостоянное поступление воды в системе может быть спровоцировано попаданием в нее воздуха. Такая неисправность возникает при утрате герметичности соединения всасывающего и входного патрубков. Обеспечьте целостность соединений и поглубже опустите всасывающий патрубок в скважину.
Насос постоянно, без отключения качает воду
Недостаточно хорошо отрегулировано реле давления воды в системе. Разберите устройство. Маленькая пружина показывает большее и меньшее давление, а большая – регулирует включение – отключение насоса. При долгой работе пружины теряют упругость и начальные показатели изменяются. При функционировании подвижных частей насоса показатели давления изменяются.
С помощью регулирования пружины уменьшите больший показатель давления. В случае загрязнения выходного отверстия реле водными отложениями, снимите его и прочистите.
Станция насосного оборудования не включается
Отключиться во время работы или совсем не включиться насосная станция может из-за отключения электричества или низкого напряжения в сети. Протестируйте эти показатели. Проверьте так же герметичность изоляции и обмотки. Если появился характерный запах горелого, лучше замените двигатель.
Насосное устройство издает гул, но не вращается
Если насос долго не используется, роторные колеса могут застопориться. Попробуйте вручную провернуть вал. Если этого сделать не удается, разберите насос и устраните причину застревания крыльчатки.
Если все-таки причина не в роторе, проверьте конденсатор в клеммной коробке. Примените для этого тестер. А может, в сети просто низкое напряжение.
Вы видите, основные более типичные неисправности в работе насосной станции можно ликвидировать без помощи мастера, своими силами.
Протечки в водопроводной системе
Если водяная станция не выключается, значит, в ней мало воды, то есть где-то в водопроводной системе случилась протечка.
Чаще всего текут металлические трубы – их поражают коррозионные процессы, которые провоцируют появление пробоин. Временное решение проблемы – обмотка трещин специальным сантехническим скотчем. Но, конечно же, при возникновении первой возможности деформированный отрезок трубы следует заменить.
Также протечки могут возникнуть в зонах резьбового соединения труб и скрутки деталей. В этих случаях необходимо закрыть протекающие места герметизирующим уплотнителем: пастой, фум-лентой или резиновыми кольцами.
Пластиковые трубы протекают редко – если это и случается, то только из-за повреждений от промерзания. Для решения проблемы следует замотать трубу в зоне протечки сантехническим скотчем и дополнительно закрыть теплоизоляционным материалом.
Большинство неполадок оборудования можно устранить своими руками

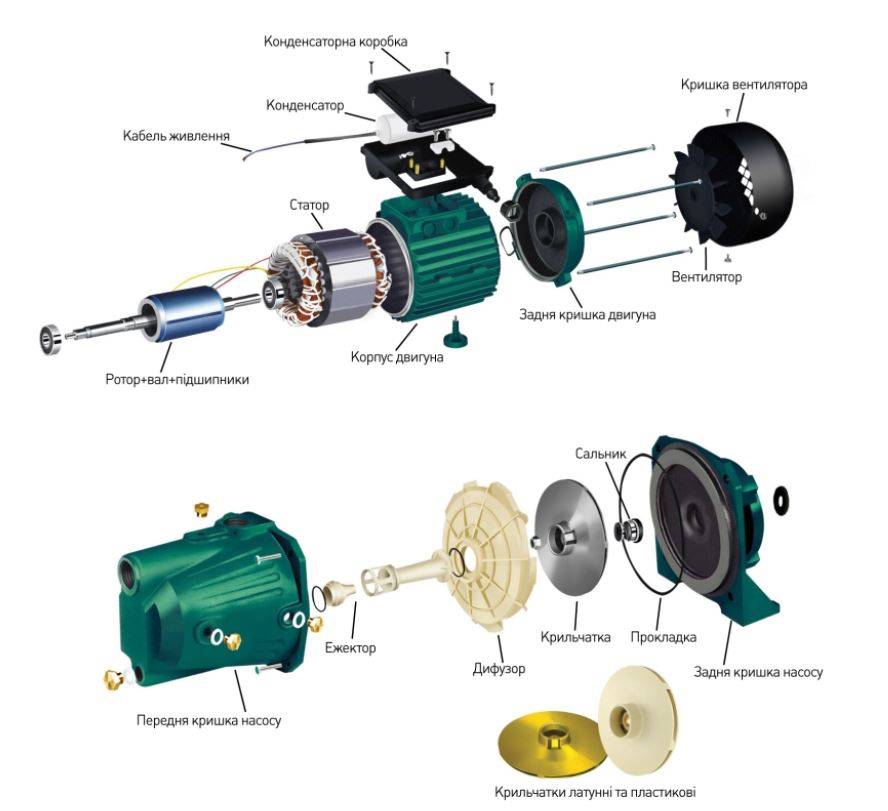

Разборка насоса

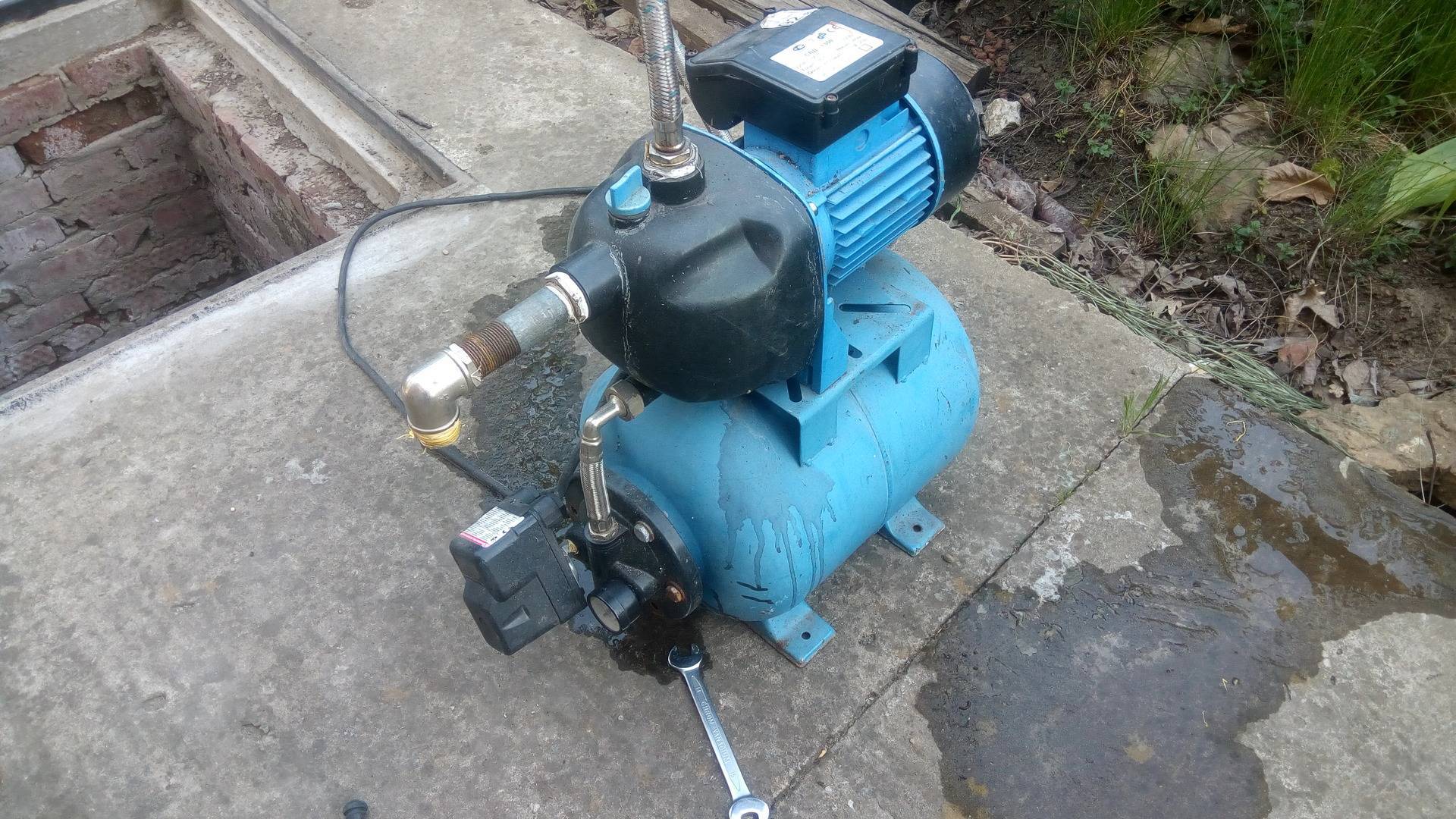

Демонтировал насосную станцию целиком, и вытащил из подвала дома. Теперь можно в удобной обстановке разбирать её.
Я не стал сразу снимать насос целиком, с гидроаккумулятора, а сначала, снял всё что можно.
Сначала, снял защитный кожух вентилятора охлаждения электродвигателя. Он снимается не сложно. Просто аккуратно поддевая его понемногу, от двигателя, прокручивая вал, чтобы не было перекоса. Это удобно делать «плоской» отверткой, или металлической пластиной. Не делайте резких усилий, чтобы не сломать вентилятор.
Далее, я попытался открутить болты, стягивающие корпус электродвигателя. Увы, смог открутить только один. Три болта отломились, и в дальнейшем, предстоит дополнительные проблемы, по их извлечению.
Корпус насоса прикручен болтами из нержавейки. Болты рассчитаны под ключ «шестигранник».
Но, и тут не повезло! Два болта не пошли. Ключ просто «слизал» грани болта. Пришлось действовать радикально – резать!
За годы эксплуатации, корпус насоса изъела коррозия. Дюралевый корпус местами покрыт язвами. Пришлось прилагать усилия, чтобы снять корпус насоса. Благо, съёмная часть насоса, выполнена из нержавейки!
Наконец, насос разобран.
Предположения, по поводу подшипника оправдались. Вышел из строя передний подшипник. Смазка из него высохла, и при работе «на сухую», подшипник начал рассыпаться.
Осталась ещё одна непростая задача – снять рабочее колесо насоса. Почему непростая? Опять же, из-за многих лет работы.
Гайка крепления рабочего колеса открутилась нормально. Однако же, само колесо снять не получалось. Пробовал с помощью наставки и молотка, выбивать вал ротора – ничего. Колесо выходило только на половину. Уже расплескался вал ротора, и никак. Пришлось просто разбить колесо. Только тогда получилось снять втулку из сплава меди, шпонку.
В последствии, обработал болгаркой развальцованный вал, и перенарезал леркой резьбу.
Вал ротора насоса наконец освобождён, для дальнейших действий.
Так как у меня нет специального съёмника, и сам подшипник уже не пригоден, «снял» я его, с помощью болгарки. Аккуратно сделал надрезы на наружном кольце, затем ударом молотка разбил. То же и с внутренним кольцом подшипника проделал.
