Делаем регулируемые лаги для полов самостоятельно

Лаги

Обычно используется брусок 50 на 40 мм, но если позволяет высота, можно взять брусок потолще.
В более толстых брусках крепеж к основанию можно использовать реже. Стандартно 3-х метровая лага
крепится на 7 анкеров. Лаги выставляются с щагом 30-40 см, в зависимости от материала накрывающих
листов. Исходя из этих данных не трудно посчитать сколько лаг потребуется для конкретного помещения.
Нужно нарисовать помещение и схему расположения лаг, необходимо учесть размеры накрывающих листов,
чтобы лаги на швах опирали два стыкуемых листа.

Лаги следует выбирать посуше и без слишком больших перегибов и винтов. Чем хуже просушена лага, тем
больше вероятность скрипа в будущем. В идеале подойдут сухие, строганые бруски, строганые именно после
просушки, но найти таковые не всегда просто. Обычно в магазинах продаются строганные на “сырую” и потом
высохшие естественным путем бруски, они имеют гнутую форму. Использовать их можно, но следует хорошенько
по выбирать те, которые ровнее. Замечу, лаги не обязательно должны быть строганные и гладкие, в
приоритете прямые и не “винтом”. Так же следует избегать сучков, если отверстие с анкером попадет на сучок
– лага значительно потеряет в прочности.

Подготовленные лаги можно обработать противогрибковым составом, это не помешает в потенциально влажных
помещениях.

Как соорудить пол с регулируемыми лагами?

Процедурные особенности, служащие для эффективного понимания сути сооружения пола с регулируемыми лагами, служат на руку каждому желающему разобраться в данном вопросе самостоятельно. Есть необходимые для соблюдения правила разметки точек сверления в деревянном брусе для пластиковых втулок-опор, о которых стоит знать.

Необходимые правила

• для бурения первого, начиная от торцевой части лаги, отверстия потребуется отступить 10 сантиметров;
• оставшееся с обеих сторон расстояние после вычета 10 сантиметров надо разделить на равные отрезки;
• необходимо выполнять расстояние в 1 сантиметр для вентиляции, при этом расстояние должно быть предусмотрено между стенами, торцами, а также боковой плоскостью первой лаги;
• лаги монтируются на равном расстоянии в соответствии с выбранным шагам;
• рядовые лаги устанавливаются таким образом, чтобы край каждого листа фанеры опирался на брус.

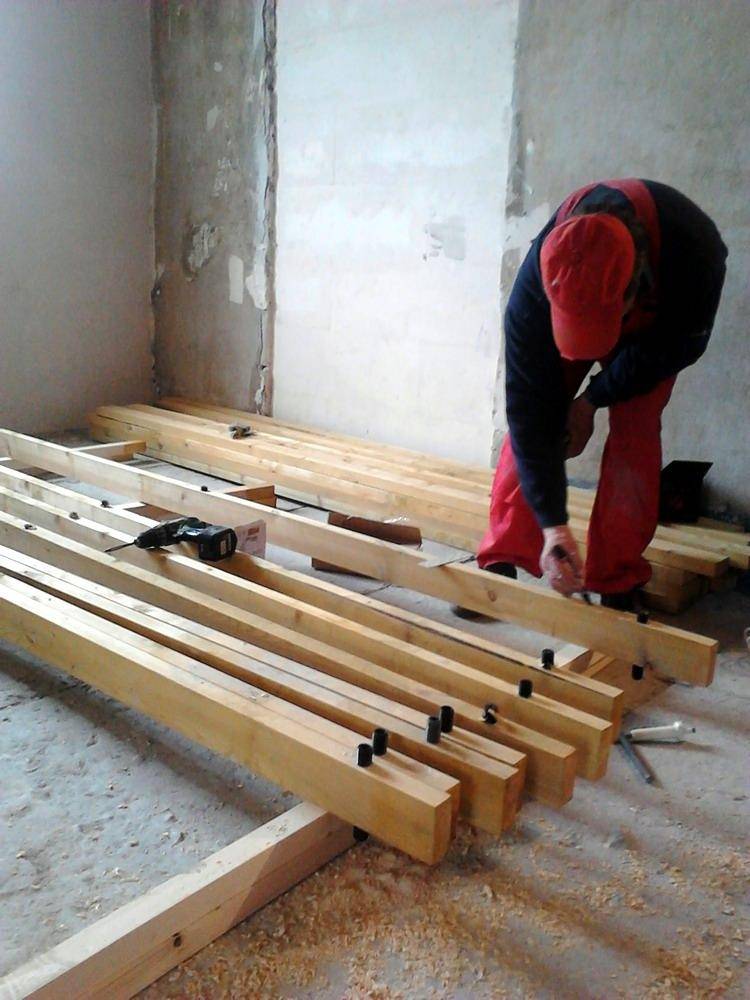

Установка и фиксация конструкции лаг производится, опираясь на порядок действий:

• в точках, которые намечены на брусе, формируются отверстия, служащие под втулки-опоры. Сверление производится перьевым сверлом. Потом втулки-опоры будут закреплены шурупами в данных отверстиях;
• далее устанавливаются лишь крайние болты, посредством которых в дальнейшем будет выполняться регулирование;
• лага с втулками кладется на запланированное место, и сквозь внутренние полости втулок намечаем точки на базовом основании для дюбель-гвоздей;
• лага убирается, после чего следует бурение отверстия в бетоне, глубина которого должна составлять в диапазоне 4-5 сантиметров. Отверстия сверлятся перфоратором по данным точкам;
• следующим этапом лага возвращается на законное место, после чего вкладываются в болты-втулки крепеж;
• забиваются крайние дюбель-гвозди с помощью добойника. Окончательная забивка выполняется по окончании выравнивания;
• с помощью шестигранника выполняется корректировка положения детали путем вращения двух крайних болтов. Для контроля работы можно и нужно воспользоваться уровнемером;
• после обнаружения идеального положения, производится окончательное фиксирование крайних дюбель-гвоздей. Таким образом, завинчиваются рядовые пластиковые опоры до упора в базовый пол, после чего посредством применения добойника забиваются все элементы крепления, вставленные в болты-опоры;
• Все излишки, которые выступают над поверхностью лаги, осторожными движениями необходимо срубить стамеской вровень с поверхностью бруса.

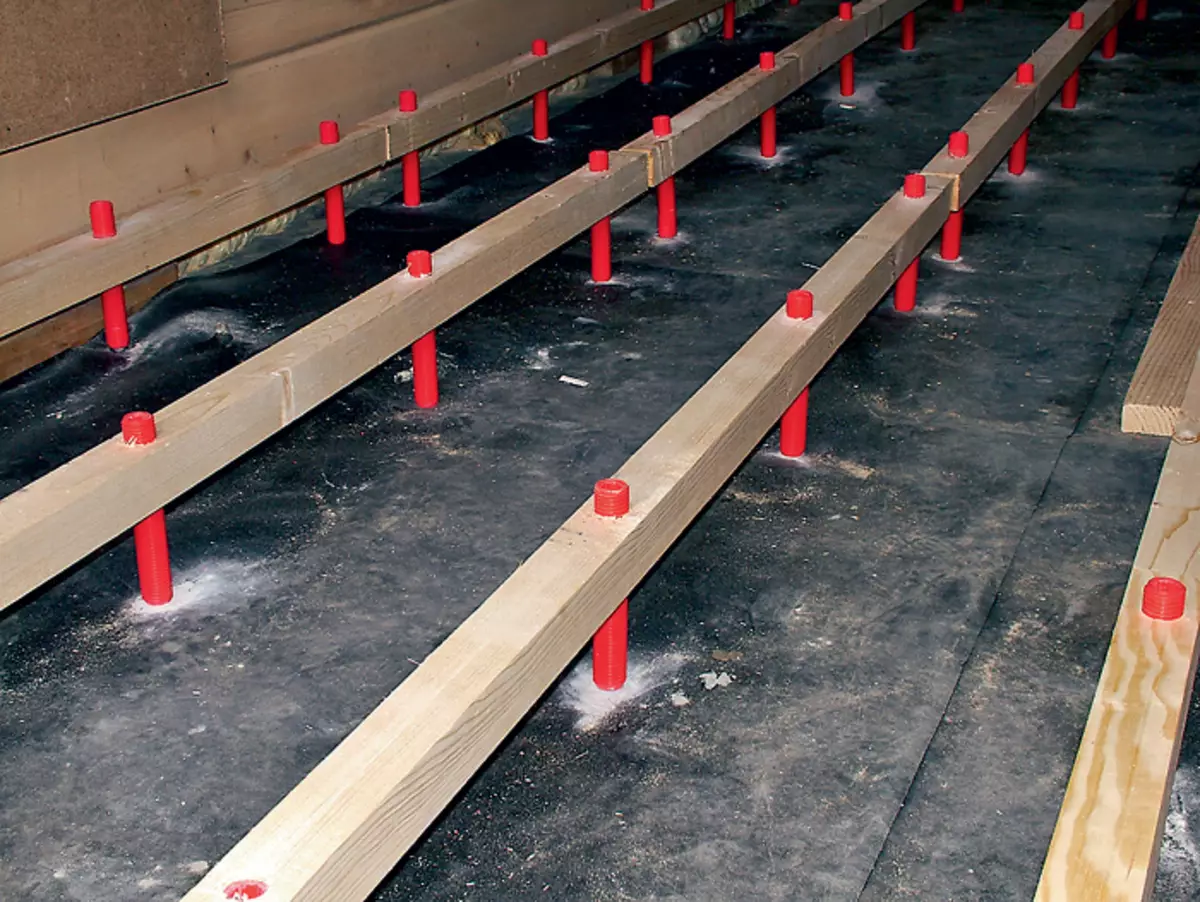

Устройство регулируемого пола пол лагам

Аналогичным образом выполняется монтаж каждого элемента полов, которые сооружаются по регулируемым лагам. Затем нужно будет прибить или привинтить к брусу саморезами фанеру в один слой, если лист имеет мощность 18 миллиметров и более. В два слоя выполняется в том случае, если листы располагают толщиной менее 12 миллиметров. Самый большой шаг крепления составляет 15 сантиметров.

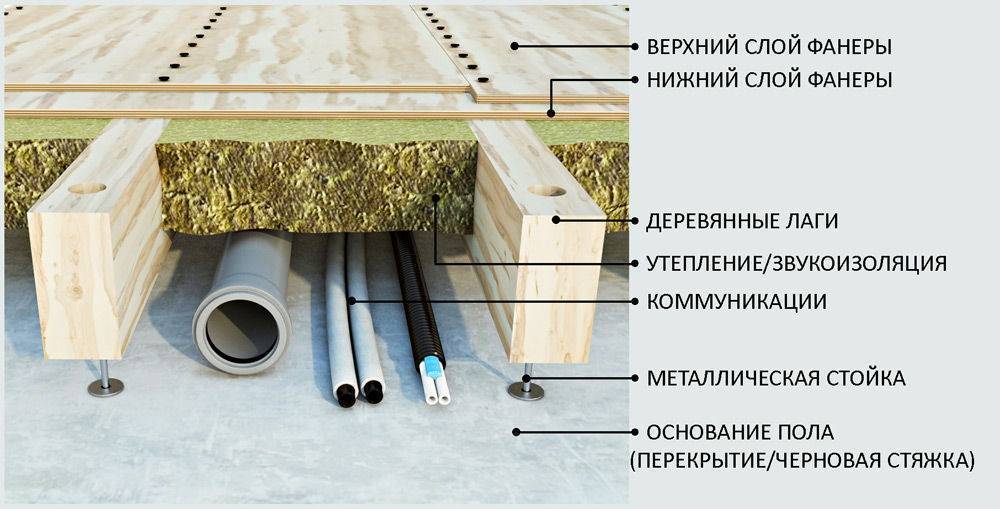

Регулируемый пол с металлическими стойками

Плюсы полов с регулируемыми опорами

Производители выпускают несколько вариантов так называемых «регулируемых полов» в зависимости от назначения того или иного помещения, проектируемой высоты напольного покрытия и состояния, в котором находится черновое основание.

Если необходимо поднять уровень пола на требуемую высоту, чтобы разместить под его поверхностью различные коммуникации, можно смонтировать конструкцию DNT, у которой имеются регулируемые опоры для лаг. Они не только обеспечат для напольного покрытия из любых материалов идеальную ровность, но и позволят обустроить каркас, когда перекрытием между этажами в доме являются деревянные элементы.

Когда нужно решить проблему выравнивания чернового основания без потери высоты помещения можно применить регулируемую DNT-конструкцию пола по плитам. Ее задействуют для подготовки основы под укладку, например, ламината или паркетной доски при условии, что перепад высот не превышает 2-х миллиметров на 2 погонных метра. Максимальная величина подъема покрытия пола в данном случае не превышает 5 сантиметров, что соответствует толщине стандартной бетонной стяжки.

Параметры регулируемых конструкций DNT предоставляют возможность за короткое время создать прочный и долговечный пол, который отличается превосходной тепло- и звукоизоляцией помещения. При этом нет необходимости заниматься пыльными и мокрыми процессами, как это происходит при обустройстве цементно-песчаной стяжки. Затраты на систему DNT не превышают цену на традиционные варианты выравнивания, такие как полусухая или бетонная стяжки, а также полы «Кнауфф».

Регулируемые полы из подручных материалов

Часто бывает так, что приобрести необходимые комплектующие материалы, описанные выше, сложно. В этом случае кронштейн для лаг можно изготовить на основе шпилек или металлических уголков. Вся остальная технология такая же, как и в традиционных способах.

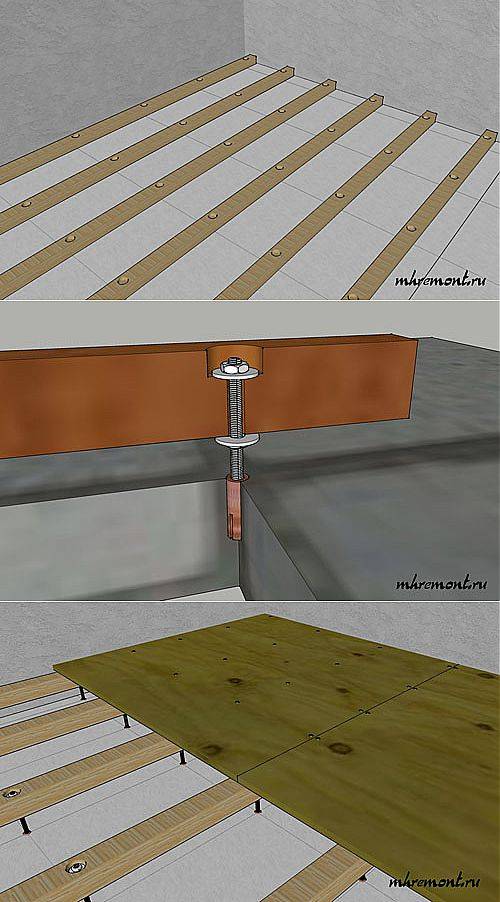

Регулируемый пол на шпильках

Установка лаг на бетонный пол выполняется, используя забивной латунный анкер, шпильки, две гайки и две шайбы. Так изготавливается самая простая опора своими руками. Шпильку применяют диаметром 8 мм. Остальные элементы выбираются соответствующего размера.

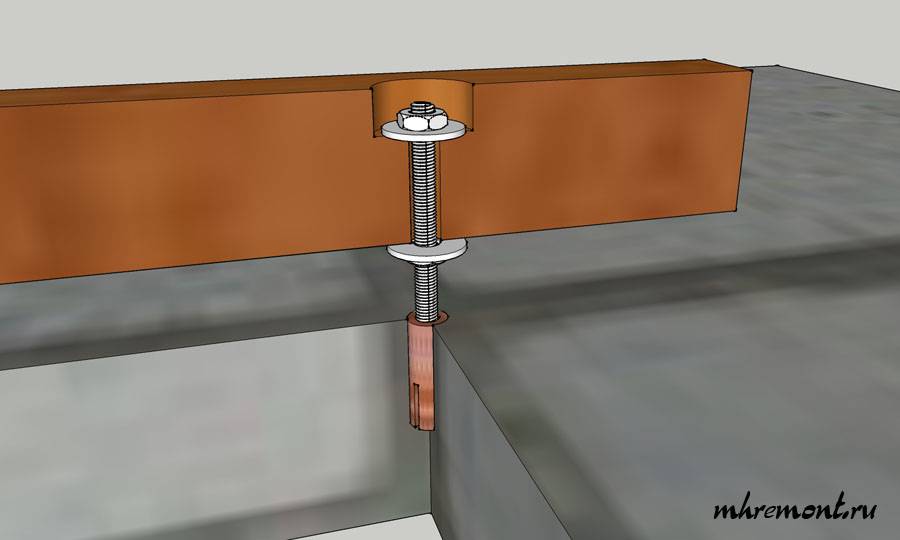

Рис.18. Схема устройства опоры из шпильки.

В полу сверлят отверстие и устанавливают анкер. В него вворачивают шпильку. На нее накручивают гайку и одевают шайбу. Верхняя гайка служит для фиксации бруска. После окончательной установки лаг выступающую над ней часть опоры срезают.

Установка анкеров — это наиболее сложная часть монтажа регулируемого пола на шпильках. Плита перекрытия полая, и анкер может провалиться в ее полость, поэтому его не стоит сильно заглублять в перекрытие.

Регулируемый пол на уголках

В качестве регулируемой опоры применяются уголки, они крепятся дюбель гвоздями или саморезами. Размер уголков выбирают в зависимости от уровня поднятия пола, но не менее 50х50 мм.

По линии установки лаг с шагом 50 см закрепляют металлические уголки. К ним крепят бруски одновременно выставляя их на требуемый уровень. Эту работу удобно выполнять вдвоем.

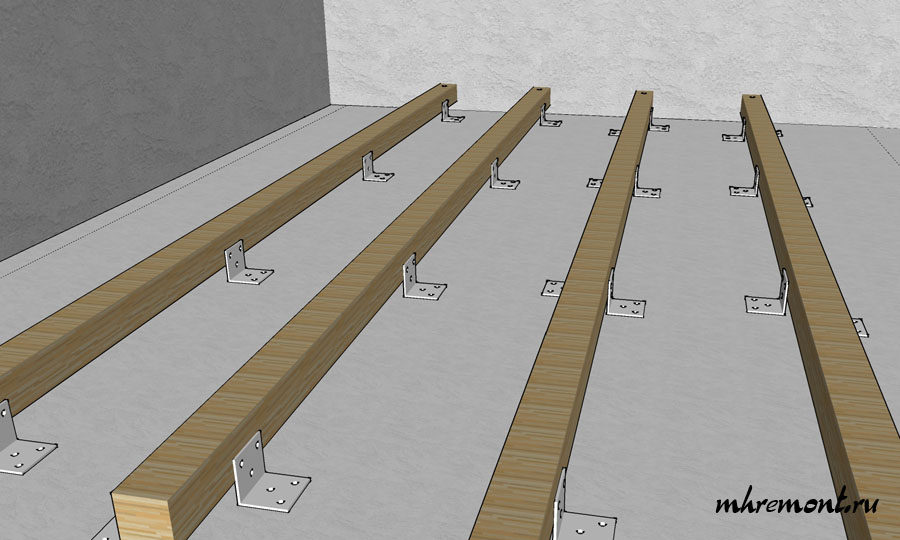

Рис.19. Схема использования уголка для закрепление бруса.

Для того что бы конструкция была максимально жесткой уголки устанавливаются с двух сторон бруска.

Регулируемые полы с теплым полом

Могут применяться все виды теплых полов, схема укладки которого зависит от финишного покрытия.

Наиболее универсальны водяные теплые полы. Они устанавливаются под настил фальшпола поверх теплоизолятора. В этом случае может применяться любое декоративное покрытие.

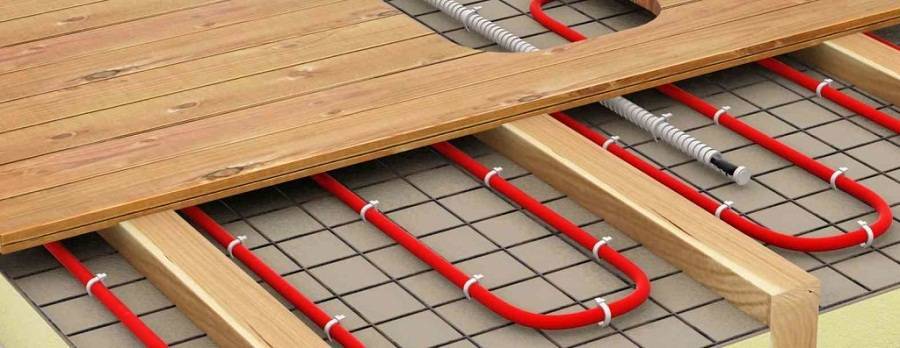

Рис.20. Схема устройства отопления.

Аналогичным образом можно поступить с теплым полом на основе электрического нагревательного кабеля. Такой подход хорошо подойдет для любого напольного покрытия. Однако если планируется керамическая плитка, то более эффективная работа теплого пола будет достигнута если нагревательный кабель уложить под плитку поверх настила.

Теплый пол на основе инфракрасных нагревательных элементов выполняется иначе. В случае укладки ламината пленку стелют непосредственно под него.

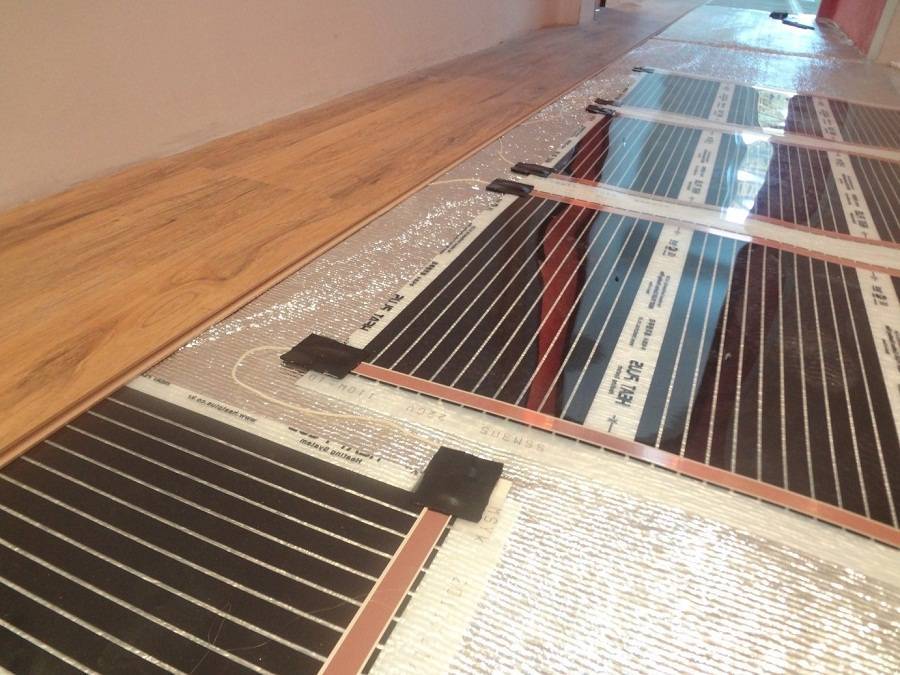

Рис.21. Установка инфракрасных элементов при укладке ламината.

В случае керамической плитки или линолеума нагревательный элемент укладывают между слоями фанеры или ОСБ.

Мы рассмотрели несколько вариантов устройства регулируемых полов. С экономической точки зрения самый удачный это вариант на шпильках. С точки зрения простоты исполнения – на уголках. Способ на болтах — это компромисс высокой точности и простоты монтажа, однако стоимость установочного комплекта достаточно высокая. Вне зависимости от того какой фальшпол вы выберете эта технология значительно снизит время ремонта, и в результате вы получите ровное, прочное и надежное основание, пригодное для укладки любого декоративного покрытия.

Устройство регулируемых лаг пола — технологии возведения

Для регулировки пола используют пластмассовые опорные болты, у каких имеется наружняя резьба и дюбель-гвозди. Пластмассовые болты инсталлируются или в плиты или внутрь самих лаг.

По окончании монтажа сухой стяжки делается фиксация болтов и сглаживающих конструкционных частей на полу. Для этого, во внутрь болта устанавливается дюбель гвозди. Регулируемые пола отличаются от обычных тем, что у их находится особенная винтообразная система, которая разрешает стремительно регулировать высоту размещения пола. Кроме этого, винтообразные механизмы делают функцию направляющих для дюбель-гвоздя. Дюбель-гвозди имеют различные размеры, выбор которых определяется мощностью сглаживающих конструкций и площадью пола. Для забивания дюбель гвоздиков используют добойник.

Дюбель гвозди инсталлируются в этом случае, если пол устанавливается на цементном основании. Для фиксации пола на древесном покрытии довольно внедрения шурупов с покрытым цинком покрытием.

Облегченные болты для регулируемого пола содержат в собственном составе металлической стержень, внешнею резьбу. Нижняя их часть содержит элементы для фиксации на поверхности базисного пола. Высшая часть крепежа отличается наличием регулирующих фиксацию пола частей. Очередной вариант — применение железных п-образных деталей. Они фиксируются на полу средством саморезов, но, монтажные работы при таких критериях проводятся достаточно длительное время и требуют дополнительных физических усилий на их проведение.

Опорные болты втулочного типа инсталлируются или на поверхность лаг или на плитах. Исходя из этого, принято выделять две технологии монтажа регулируемого пола. Выбор того или другого варианта определяется запланированной высотой предварительных полов:

• В случае если пол подымается более чем 50 мм, то довольно внедрения стандартных лаг;
• В случае если величина поднятия пола меньше, то довольно внедрения сглаживающих плит.

В любом случае, средством особенных регулирующих опор создается ровненькая поверхность на полу. Но, различия пребывают в длине опорных болтов. Кроме этого, отверстия под винты находятся по различным схемам в первом и во 2-м случае.

Выбирая регулируемые опоры лаг пола направьте внимание на высоту оказавшегося покрытия. В данном случае, учтите высоту имеющегося пола, прибавьте к ней коммуникационные системы, каковые будут пребывать в подпольном пространстве. Позже определитесь с вариантом обустройства системы регулируемых лаг

Позже определитесь с вариантом обустройства системы регулируемых лаг.

Составьте проект помещения, запишите всего его размеры в определенном масштабе. Средством таких легких чертежей удается стремительно вычислить количество материала для обустройства пола. Учтите, что по периметру комнаты должен размешаться вентиляционный зазор, размером в 10 мм. Уложите на чертеж плиты, заводской комплектации в подходящем порядке. Обозначьте на каждой плите ее номер, определитесь с шагами сверления отверстий под крепежи, для их определения учтите материал для выполнения финальной отделки пола.

Чтоб сформировать совершенную стяжку сухого типа под укладку плитки или линолеума, просвет меж крепежами должен составлять минимум триста мм. Большой просвет для фиксации крепежей создает полуметра. Учтите, что увеличение данного значения ведет к не плотному прилеганию плит к полу, так, через некое время возможно возникновение скрипа.

В случае если по окончании монтажа регулируемых лаг будет формироваться дощатый пол, то фанера на выровненные половицы не устанавливается. Доска при таких критериях фиксируется на брус.

Лаги на уголках

Этот вариант не слишком отличается от способа крепления шпильками. Только в этом случае регулирующим элементом служит уголок, и лаги соответственно крепятся к ним. Такой способ приемлем для полов, которые не имеют жёсткого основания, и возможности закрепить анкера просто нет.

Алгоритм работ по монтажу регулируемого пола на уголках:

• Определяем уровень будущего пола.
• Раскладываем по полу бруски, но только с расстоянием друг от друга в 30 см, и размечаем их местоположение.
• По линии укладки бруса приворачиваются металлические уголки с шагом крепления 50 см, размер уголка подбирается в зависимости от высоты пола.
• Для придания конструкции максимальной жёсткости с обратной стороны лаг по всей длине прикрепите дополнительные уголки.

Обратите внимание! Лучше, чтобы уголок был меньшей высоты, чем уровень покрытия. В таком случае при монтаже бруса вам не придётся отпиливать лишнюю часть

Вот основной принцип сборки регулируемого пола, далее по вашему усмотрению укладывается основание пола, в качестве которого может служить бакелизированная фанера или ДСП.

Выравнивание лаг по единому горизонтальному уровню

• После расстановки, лаги нужно закрепить к базовому полу. Для этого в болтах-стойках сделаны специальные отверстия. С помощью дрели и длинного сверла сверлите отверстия через болт в черновом полу. В просверленное отверстие вставляете крепеж: дюбель-гвоздь или дюбель с шурупом. Прикрутите крепеж, но не до конца — регулировочные втулки (болты) должны вращаться для регулирования высоты.
• После закрепления (не до конца) болтов стоек нужно выровнять все лаги в едином горизонтальном уровне. Допустимо отклонение не долее 1 мм на 1000 погонных мм пола.
• Если нужно, установите листы звукоизолятора на специальные подвесы.

Недостатки

К недостаткам полов по лагам можно отнести риск того, что пол заскрипит, в агрессивной, влажной среде дерево не столь долговечно. Вопрос со скрипом практически сводится к нулю при выборе качественных, просушенных лаг и правильного крепежа. Многих смущает возможность укладки кафеля такие полы — эта проблема решаема, лаги выставляются в достаточном количестве, чтобы исключить весомые прогибы в полотне, поверх полотна стелится гипсоволокно. Гипсоволокно служит демпфером, при большом колебании в размерах полотна от изменения влажности, ГВЛ достаточно стабильно и не провоцирует кафель на отщелкивание.

Материал полотна, укладываемого по лагам достаточно разнообразен: от самого бюджетного ДСП и заканчивая фанерой в два слоя. Строганые доски, вагонка и ОСП — согласитесь, весьма широкий выбор для пола по лагам.

Отличительные особенности регулируемых напольных систем

Следует отметить, что в зависимости от требований к объекту недвижимости, габаритных характеристик строения, особенностей конструкции могут применяться базовые системы различных исполнений: на основе листовых материалов (плиты ДСП, ГВЛ), и полы по регулируемым лагам.

Причем в первом варианте особенность конструкций состоит в том, что в качестве исходного напольного основания применяются прочные панели, оснащенные возможностью коррекции в небольшом диапазоне (до 30мм), что делает их использование привлекательным при обустройстве городских квартир, отличающихся невысоким потолком и относительно ровными перекрытиями.

Тогда как для второго типа оснований технология укладки аналогична стандартным многослойным конструкциям, в которых деревянный настил (обычно из досок) укладывается на систему лаг (поперечных брусьев). Существенное отличие от указанного метода заключается лишь в том, что горизонтальное расположение регулируемых лаг может быть откорректировано в соответствии с предъявляемыми требованиями. Вдобавок подобная система способна обеспечить высоту подпольного зазора до 200 мм, что является отличной возможностью для расположения инженерных систем. Более часто регулируемые полы по деревянным лагам применяют в частном строительстве или старинных сооружениях, отличающихся внушительной высотой.

Конструкция пола по регулируемым лагам на металлических анкерах

Регулируемый пол на металлических анкерах может подниматься на высоту до 30 см. Прочное крепление анкера к основанию и прочное закрепление самих лаг обеспечивают надежное основание для дальнейшей укладки половой доски или двух слоев паркетной фанеры. Монолитное крепление лаг обеспечивают отсутствие скрипов пола и его коробления.

Технология устройства пола по регулируемым лагам тоже не очень сложная.

• В лагах сверлятся сквозные отверстия по диаметру анкера;
• В полу сверлятся отверстия для крепления анкеров с шагом 60 или 30 см. (30 см для укладки плитки);
• Анкера закрепляются в полу и на них устанавливаются опорные регулируемые элементы или проще гайка с шайбой;
• На регулируемые элементы укладываются лаги, при этом шпильки проходят лаги насквозь;
• Сверху лаги крепятся шайбами и затягиваются болтами. Болты утапливают в заранее приготовленные посадочные отверстия;
• Излишки торчащих шпилек срезаются «Болгаркой»;
• На лаги стелят половая доска или два слоя влагостойкой фанеры по 12 мм или один слой паркетной фанеры 20 мм. Под керамическую плитку на лаги укладываются листы ГВЛ. Стыки фанеры и листов ГВЛ должны приходиться на середину лаг, а не висеть между ними.

В завершении стоит отметить, что регулируемый пол по лагам легко утепляется.
