Разводка труб в ванной своими руками: схема, советы, правила

Типы разводки инженерных коммуникаций

Перед проектированием разводки следует познакомиться с тем, какие разновидности таких конструкций существуют. Их всего три. Причем одна, с проходными розетками, практически не используется. Поэтому ее мы рассматривать не будем.

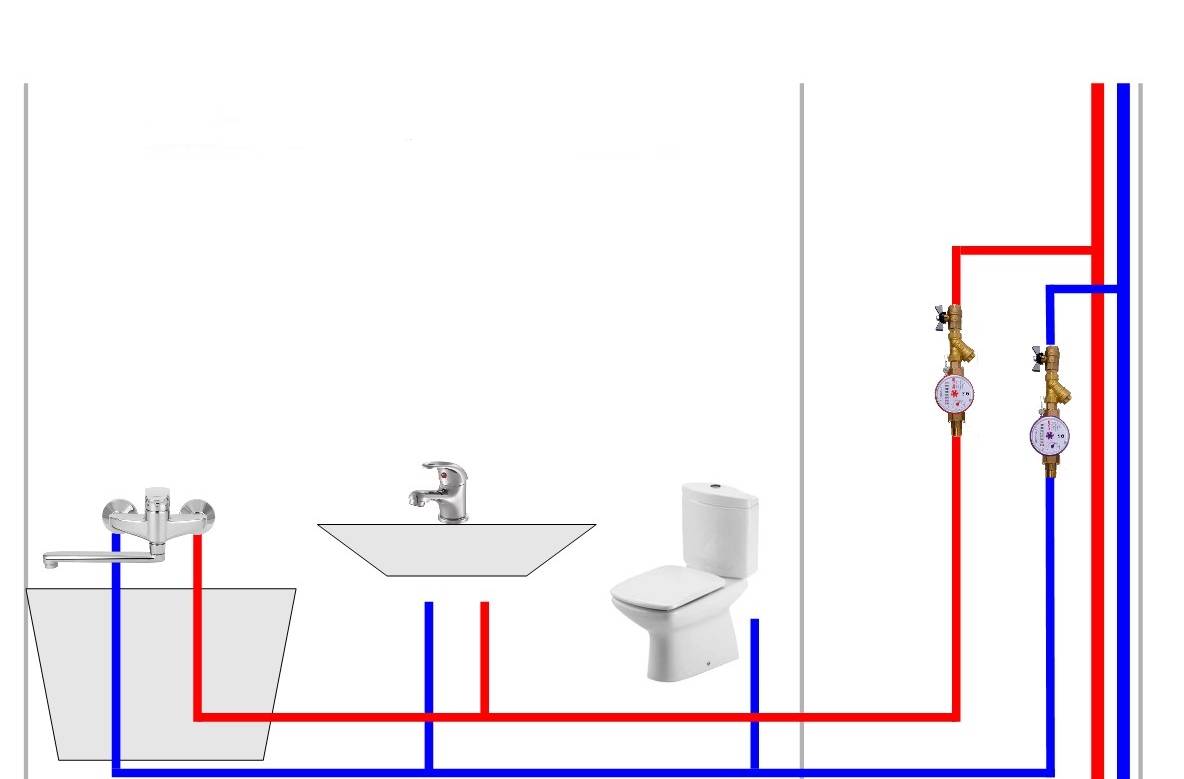

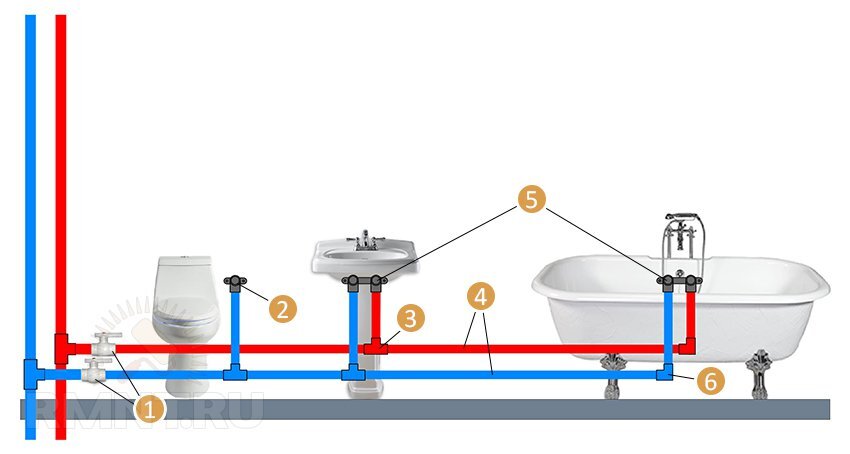

Тип #1. Разводка последовательного типа

Для ее реализации от стояков холодного и горячего водоснабжения выполняются отводы, ведущие к первому потребителю. От него прокладываются трубы ко второму и далее. Каждая точка водоразбора оборудуется тройником, к одному из отводов которого подключается потребитель.

В целом это очень простая схема. Использовать ее можно только там, где количество потребителей воды невелико.

Связано это с тем, что при одновременной активации сразу нескольких точек водоразбора напор в них будет слабеть, и может оказаться недостаточным для корректной работы оборудования. Это основной недостаток последовательной разводки.

Впрочем, для квартир с одним санузлом и небольшим количеством используемой сантехники такой вариант может оказаться лучшим. Значительный недостаток системы – невозможность отключения одного из сантехнических приборов для замены или ремонта.

Последовательная разводка предельно проста в реализации, но не очень удобна в эксплуатации. Впрочем, для маленьких санузлов это решение может оказаться вполне приемлемым

Достоинств у последовательной разводки намного больше. Прежде всего, это простота в проектировании и монтаже. Здесь не будет сложных схем, все выполняется очень просто.

Кроме того, такая разводка считается самым экономичным вариантом. Расход труб и других элементов будет значительно ниже, чем в других системах, затраты на монтаж тоже минимальны.

С проектированием и последующим обустройством последовательной, иначе тройниковой разводки справится даже начинающий сантехник

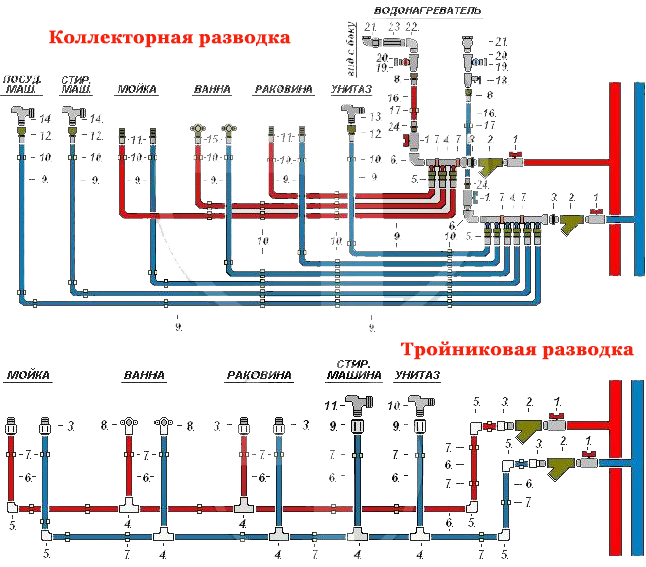

Тип #2. Коллекторный тип разводки

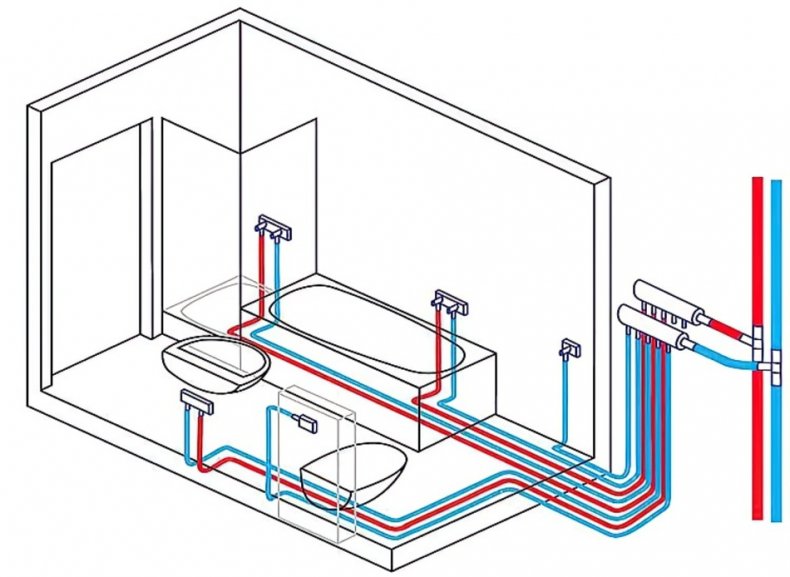

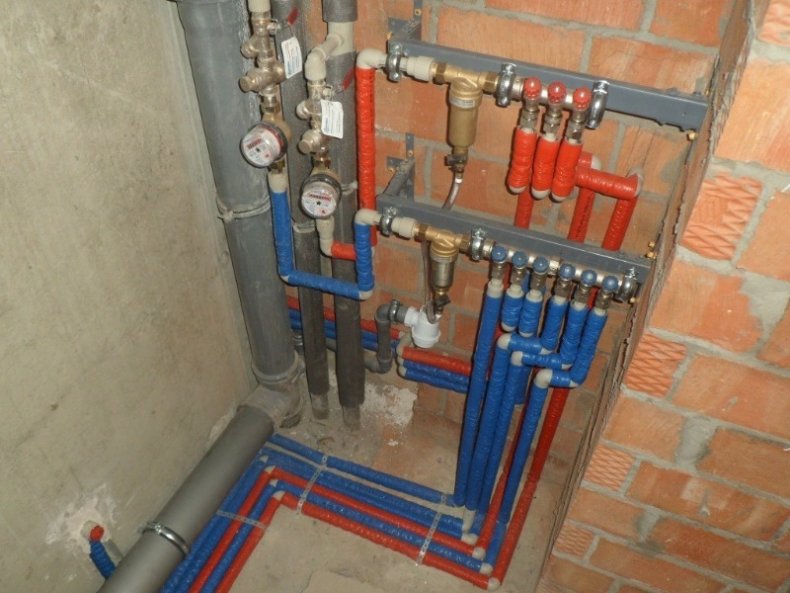

Схема коллекторного вида предполагает подключение каждого из потребителей к главной магистрали. Для этого используется специальный элемент, который называется коллектор – устройство, распределяющее потоки воды.

В более сложном варианте, а это лучше всего, каждый коллекторный отвод оснащается запорным краном. Разводку коллекторного типа можно считать наиболее удобным в использовании вариантом. Причин тому несколько.

Во-первых, отсутствие перепадов давления в системе. Все потребители получают одинаково хороший напор воды, даже если будут одновременно действовать все точки водоразбора.

Если давление в системе квартиры или частного дома или по какой-то причине слишком мало, можно временно ограничить подачу воды на одного из потребителей, например, на унитаз, чтобы тем самым увеличить напор у других.

Коллекторный тип разводки более удобен в эксплуатации, чем последовательный. В этом случае к каждому потребителю идет отдельная магистраль, что гарантирует отсутствие проблем с напором. Однако в проектировании и монтаже такая система оказывается более сложной

Во-вторых, возможность отключения сантехнических приборов от подачи воды, если они нуждаются в замене или ремонте.

В-третьих, надежность. По сути, к каждому потребителю идет цельная труба, безо всяких соединений и других элементов. Течь может появиться только в районе коллектора или около самого прибора. Здесь ее очень легко можно будет обнаружить. По этой причине трубы с коллекторной разводкой можно без опаски монтировать скрытым методом.

В-четвертых, удобство в использовании. Если возникла проблема с сантехническим прибором и появилась течь, к примеру, у смесителя, не нужно залезать под мойку. Достаточно перекрыть ведущий к неисправному устройству запорный вентиль на коллекторе и дождаться прихода специалистов.

Сделать это сможет даже незнакомые с сантехническими тонкостями женщина или ребенок. При этом все остальное оборудование будет исправно работать.

Профессионалы рекомендуют использовать для установки в водопроводные системы коллекторы с запорными кранами. С их помощью при необходимости можно легко прекратить подачу воды на нуждающуюся в ремонте ветку или сантехнический прибор

Однако коллекторная разводка имеет и некоторые недостатки. Прежде всего, она обойдется владельцу в большую, чем последовательная схема, сумму. Связано это с тем, что потребуется проложить ветку к каждому потребителю. На это уйдет намного больше материала.

Кроме того, потребуется установка коллекторов и запорных кранов, если распределители ими не оборудованы. Да и сама схема будет намного сложнее, чем последовательная.

Способы разводки труб и прокладки трубопровода

Способов разводки труб существует три:

коллекторная;
последовательная;
разводка с проходными розетками.

Последний способ практически не используется, поэтому рассмотрим первые два из них.

Коллекторную разводку труб выполнить своими руками сложно, поэтому лучше ее доверить специалистам. При данной разводке на каждую из труб ставят запорные краны. При этом трубы ведут к каждому из приборов сантехники. Чтобы ее сделать есть возможность ремонтировать лишь определенный элемент без необходимости отключать всю систему подачи воды. При коллекторной схеме вода сможет равномерно распределяться по всем точкам своего использования, однако расход материала очень большой.

А вот последовательная разводка выполняется проще. При ней подразумевается, что магистральный трубопровод идет последовательно от одного предмета сантехники к следующему. Недостаток ее состоит в том, что напор воды осуществляется неравномерно, если все приборы работают в одно и то же время.

Способов прокладки трубопровода в ванной существует два:

открытая разводка труб;
скрытая.

При открытом варианте все трубы остаются на виду в ванной, а вот второй способ предусматривает их укладки в специальные ниши, которые потом заштукатуривают, тем самым скрывая их от взора владельцев квартиры.

Такой вариант достаточно сложный, также скрытую разводку нельзя создать в несущих стенах, а соединять при ней трубы можно только в доступных местах. Трубы, которые будут скрываться от глаз, оснащаются гофрорукавом для защиты от повреждений и для компенсации термического расширения трубопровода горячей воды от конденсата провода, по которому идет холодная вода.

Этапы проведения работ

Для работ по прокладке водопровода к смесителю ванны нужны: электропресс, рожковые ключи, развертка, ножницы для труб, пружина для сгибания. В ванной есть вводы ХВС и ГВС с тройниками на концах под опрессовку.

Порядок работы:

Для прокладки горячего и холодного трубопровода по стенам делают разметку с применением уровня, при этом первую трубу ставят над второй.
Крепят плоскими зажимами с шагом 500 – 600 мм.
Устанавливают отсекающие вентили на входе, рядом со стояком, к трубам стыкуют с применением ниппелей и зажимных муфт.
На внешнюю резьбу наматывают тефлоновый уплотнитель, скручивают соединители с краном, режут трубы специальными ножницами.
На конце трубы делают фаску (калибруют) с применением развертки.
На резьбу надевают гайку, внутрь заводят хвостовик стыковочной муфты, закручивают до упора.
Подготовленную трубу и кран соединяют, затягивают рожковым плоским ключом.
Элементы соединяют с вмонтированным в стену тройником, для этого на конце трубы размечают глубину маркером (зависит от диаметра).
Трубу вставляют по отметке в фитинг, опрессовывают.
ПВХ трубы можно сгибать, поэтому участок от крана до смесителя делают цельным, для корректной гибки используют пружину, которую вставляют в трубу в месте поворота.
Для стыкования с запорным вентилем используют зажимную муфту, аналогично поступают с веткой холодной воды.

Со смесителем стыкуют тройниками для ГВС и ХВС, их фиксируют на крепежной пластине, прикрученной к стене. Перед монтажом смесителя трубы одевают в пенофоловую теплоизоляцию, соответствующего размера по диаметру с разрезом по боковой части.

Смеситель ставят на полку ванны, для этого сверлят 4 отверстия (по шаблону). В них помещают элементы устройства (ручки, излив, душевой шланг с лейкой). Для подсоединения водопровода применяют гибкие шланги. Аналогично выполняют прокладку труб к умывальнику, бойлеру, другим сантехустройствам.

https://youtube.com/watch?v=EFZcWaog6zs

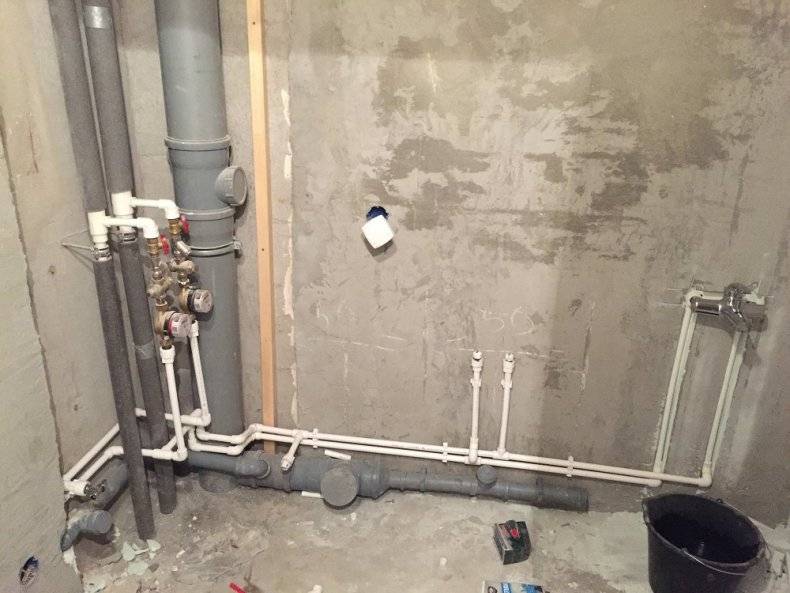

Укладываем трубы без ошибок

Разработав схему разводки и подготовив материалы, можно приступать к сборке всей системы. Рассмотрим особенности монтажа водопровода и канализации.

Монтаж водопроводной системы

Выполнять своими руками разводку водопроводных труб в ванной мы начинаем с установки контрольного вентиля, который должен находиться вблизи от общего стояка. Таким образом в случае возникновения аварийной ситуации или при ремонте можно будет перекрыть подачу воды в квартиру.

Около запорной арматуры ставим фильтр грубой очистки, затем – прибор учета воды. Если есть желание, после счетчика можно установить дополнительный фильтр так называемой тонкой очистки.

Если водопровод монтируется в частном доме, стоит поставить редуктор, который должен быть оснащен манометром.

Устройство позволит контролировать и при необходимости регулировать уровень давления воды в системе, в норме он не должен превышать 6 атмосфер. Следующий узел, который монтируется для водопровода, это коллектор. Понятно, что оборудование устанавливается только в том случае, если оборудуется разводка коллекторного типа.

После чего трубы прокладываются ко всем сантехническим приборам. Для подключения оборудования к водопроводу проще всего использовать гибкие шланги-подводки.

Особенности прокладки труб к полотенцесушителю

Если в ванной комнате присутствует полотенцесушитель, он может быть подключен либо к магистрали горячего водоснабжения, либо к отоплению. Специалисты рекомендуют первый вариант, поскольку иначе оборудование сможет полноценно работать только в отопительный сезон.

Кроме того, врезка в трубу отопления связана с определенными ограничениями. Ее проведение возможно только в летний период. Оптимальное решение – подключение к горячему трубопроводу.

При его выполнении нужно учесть, что между полотенцесушителем и магистралью следует установить специальную перемычку или байпас.

Элемент будет соединять обратную и прямую трубы, а перед змеевиком и сразу после него стоит поставить запорные шаровые краны.

Таким образом при необходимости полотенцесушиетль можно будет отключать от общей системы для ремонта, замены или для сохранения в нем тепла

Обратите внимание на то, что в процессе монтажа прибора нужно точно выдержать минимальный отступ от стенки

Для устройств с диаметром трубы выше 25 мм оно равняется 50 мм, а для радиаторов сечением до 23 мм – 35 мм

Кроме того, особое внимание следует обратить на межосевое расстояние патрубков, предназначенных для подключения оборудования. Оно должно быть точно выверено, иначе подсоединить полотенцесушитель будет невозможно

Укладываем канализационную магистраль

Канализационные трубы укладываются под уклоном, который составляет 0,03 для элементов сечением 40-50 мм и 0,02 при диаметре от 85 и до 100 мм. Монтаж начинаем от наиболее удаленной от стояка точки. Отсюда начинаем выводить уклон трубопровода, около 2 см на каждый погонный метр.

С большим уклоном скорость стоков будет слишком высокой, с меньшим – низкой. В любом случае это приведет к оседанию крупных частиц загрязнений на стенках трубы, что гарантирует регулярное появление засоров. Элементы соединяются при помощи специальных раструбов, которые должны быть направлены в сторону стояка.

Внутри раструба должно находиться уплотнительное кольцо, препятствующее подтеканию стоков. При монтаже оно создает некоторое сопротивление, поэтому специалисты советуют смазывать внутреннюю поверхность раструба хозяйственным мылом или силиконом.

Гладкие концы деталей обрезаем под прямым углом и зачищаем от фаски. Не забываем, что канализационная разводка должна быть предельно простой. Сантехнические приборы следует подключать последовательно, избегая «перекрестков».

Иначе при одновременном сливе из двух устройств может произойти «затор».

Важный момент: обеспечение возможности прочистки канализации. Если сантехническое оборудование находится на довольно большом расстоянии, есть смысл установить дополнительный тройник с крышкой на верхнем отверстии. Через него впоследствии можно будет при необходимости чистить канализацию.

После того, как все сантехнические приборы будут подключены к канализационному трубопроводу, можно считать работы завершенными. Разводка труб в ванной – вполне посильная для домашних мастеров задача. Чтобы выполнить все работы качественно и правильно понадобится четкое соблюдение всех пунктов инструкции, аккуратность и терпение.

Только тогда результат порадует безупречной многолетней службой!

Выбор труб

На заре своей карьеры для монтажа водопровода я использовал только стальные трубы и вопрос выбора не стоял. Но сейчас, к счастью, разводка труб в ванной может быть выполнена и другими материалами, чьи технические характеристики и эксплуатационные свойства нравятся мне намного больше.

Расскажу вам обо всех возможных вариантах, чтобы вы могли хорошо разобраться в этом вопросе:

Стальные трубы. Что называется, классика жанра. Они достаточно прочны, хорошо переносят механическое воздействие и имеют длительный срок службы. Однако сильно подвержены коррозии, внутри постепенно зарастают минеральными отложениями.

Стальные трубы для водопровода – устаревшее решение.

Ну и самый главный недостаток – сложность монтажа. Придется нарезать резьбу на каждой детали, подбирать фитинги и тщательно герметизировать соединение полимерной лентой. При этом если вы хотя бы на миллиметр ошибетесь, отрезая трубу, эту деталь можно будет выкидывать.

Трубы из нержавейки. Могут без особых проблем эксплуатироваться в течение как минимум 50 лет. При этом не подвержены коррозии.

Водопровод из нержавейки – удовольствие не из дешевых.

Их большой минус – высокая цена. Причем не только самих труб, но и фитингов к ним, стоимость которых еще выше. Однако монтировать такие системы намного проще, как и ремонтировать в случае появления протечек.

Но я считаю, что нержавейка хороша только для полотенцесушителей, а для водопровода существуют более приемлемые варианты.

Медные трубы. Отличный вариант для водопровода, если у вас есть безлимитная банковская карта. Они прочны, имеют гладкую внутреннюю поверхность, не ржавеют, хорошо выдерживают повышенное внутреннее давление и не разрушаются под прямыми солнечными лучами.

Медный водопровод – очень дорогое решение.

Еще одно преимущество – антисептичность. Внутри не заводятся микроорганизмы, которые могут причинить вред здоровью человека.

Металлопластиковые трубы. Стоят очень дешево, но для монтажа необходимы фитинги, которые тоже придется покупать. Средний срок эксплуатации таких труб составляет около 30 лет.

Металлопластиковые трубы для водопровода – распространенный выбор.

С ними очень легко работать, так как все изгибы водопровода можно делать без уголков. Не подвержены коррозии и имеют гладкую внутреннюю поверхность.

К недостаткам можно отнести непереносимость очень высоких температур. По ним нельзя пускать воду, температура которой может превышать 95 градусов Цельсия.

Полиэтиленовые трубы. Имеют прочную и эластичную поверхность. Находятся в среднем ценовом диапазоне, служат около 30 лет.

Для горячего водоснабжения подходят только трубы из сшитого полиэтилена.

Монтируются с помощью фитингов и паяльного аппарата. Они абсолютно не приспособлены для транспортировки горячих жидкостей, потому могут применяться только для разводки холодной воды.

Полипропиленовые трубы. Этот вариант я использовал для разводки воды у полковника. Такие трубы, кстати, сейчас наиболее популярны. И я прекрасно понимаю почему.

Полипропиленовые трубы – идеальный вариант для обустройств аводопровода.

Перечислю основные плюсы:

их можно использовать для скрытой разводки водопровода;
они имеют длительный срок эксплуатации и не образуют протечек;
могут использоваться для горячего и холодного водоснабжения;
имеют повышенную прочность к механическим воздействиям.

Соединяются они с помощью сварочного аппарата, однако этот процесс очень прост и напоминает сборку детского конструктора.

Сантехнические схемы

Для большой части домовладельцев неважно, каким образом вода поступает в смесители и как выполняется ее отвод. Однако с такими вопросами приходится досконально разбираться, если прокладка труб в ванной комнате и туалете проводится самостоятельно. Мне этого делать не пришлось из-за имеющегося опыта

Поэтому хочу просто поделиться своими знаниями

Мне этого делать не пришлось из-за имеющегося опыта. Поэтому хочу просто поделиться своими знаниями.

Правильный монтаж трубопроводов обеспечивает безаварийное функционирование не только инженерных коммуникации, но и подключенных бытовых приборов. Если выполнить их прокладку, так называемым кустарным способом без знания дела, возникает вероятность регулярного появления засоров, недостаточного напора и даже поломки технических устройств.

Чтобы избежать аварийных ситуаций при эксплуатации систем, монтаж трубопроводов пришлось начинать с разработки схем коммуникаций. Они были просто отображены на бумаге и объединены в один чертеж. Правильная разводка труб водопровода в ванной комнате и туалете своими руками, примеры схем которой помогают не допустить ошибок, подразумевает монтаж не только коммуникаций для подачи воды, но и канализационной системы для отвода нечистот.

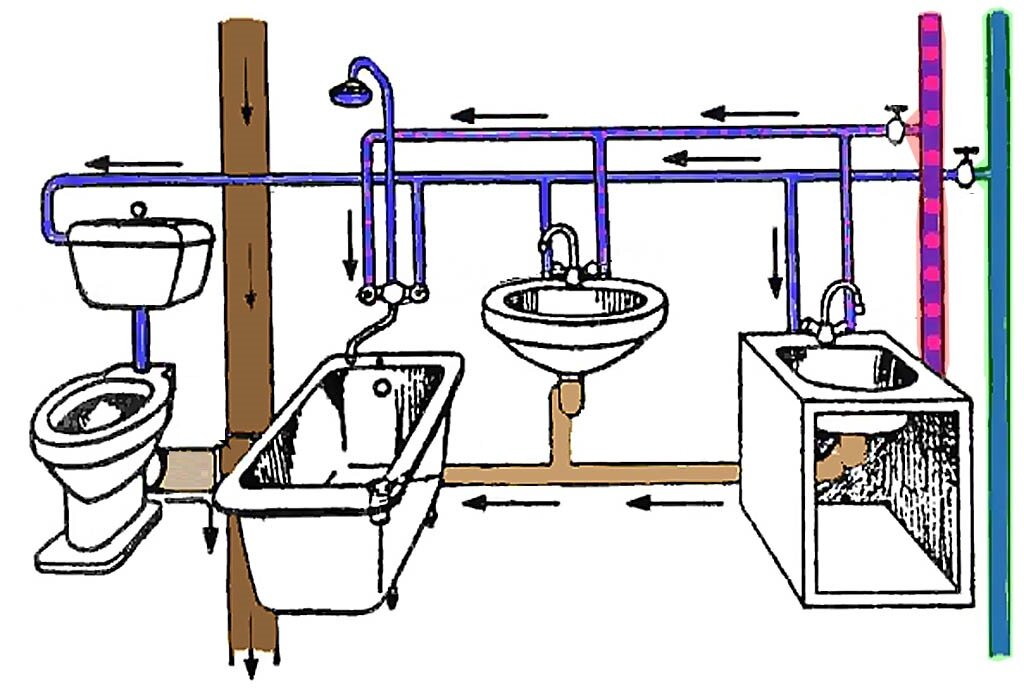

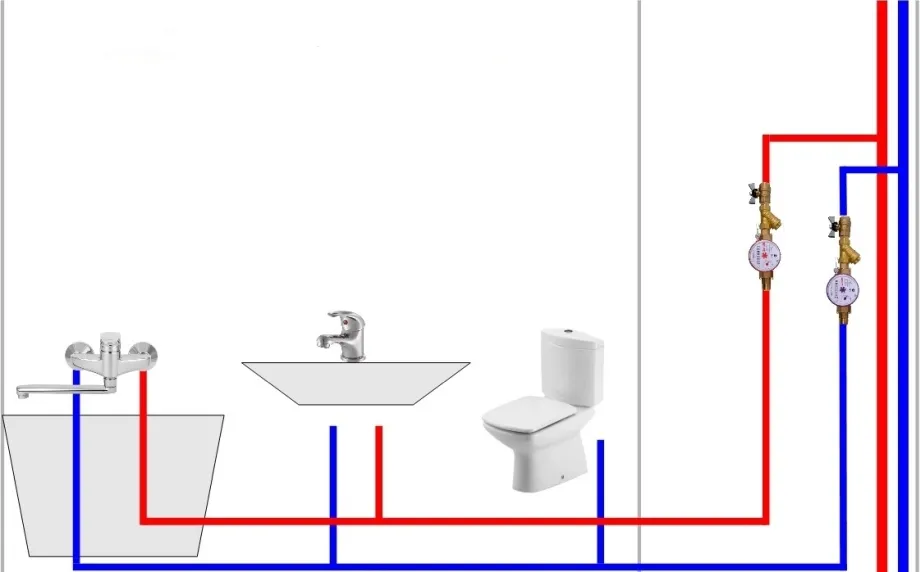

Пример схемы водоснабжения в ванной комнате

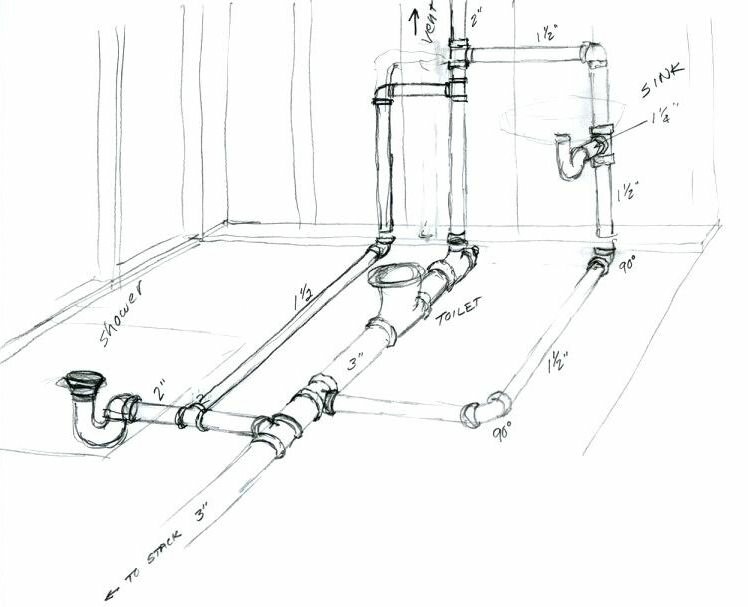

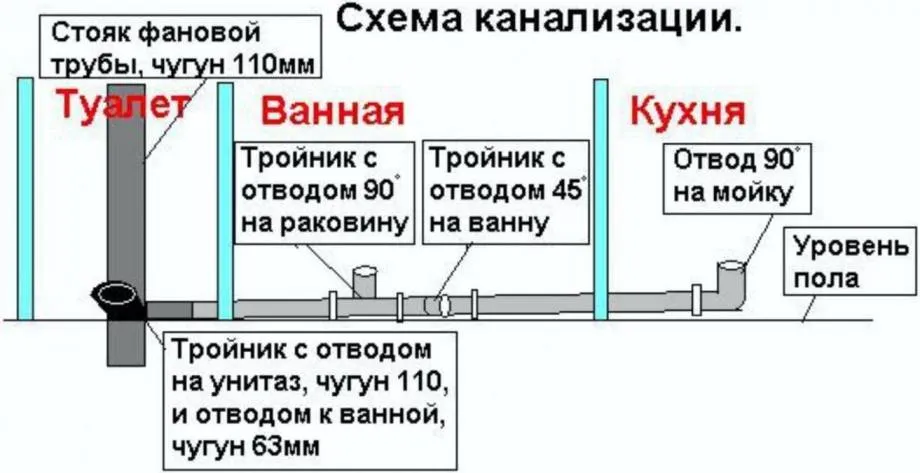

Пример схемы канализации в сантехническом узле

На заметку!

Разрабатывая общий чертеж, я не забывал, что наш дом подключен к централизованной водопроводной сети. Из-за этого на участке мы не делали скважину и не выкапывали колодец.

Водопроводные трубы – это основные трубопроводы в ванне. Именно по ним вода подводится к смесительным кранам и подключенной бытовой технике. На второй этаж нашего дома она поступает по стоякам. Поэтому именно от них выполнялась разводка водопровода в ванной и туалете путем монтажа полипропиленовых труб.

Канализационные трубы нужны для отвода стоков и удаления отходов жизнедеятельности. У таких трубопроводов диаметр значительно больше, чем у водопровода. При этом в доме может быть смонтирована чугунная, керамическая или пластиковая канализация. Мною был выбран последний вариант, который подключался тоже к стояку с первого этажа. Канализационные пластиковые трубы прокладывались до унитаза, чаши ванны, умывальника и стиральной машины.

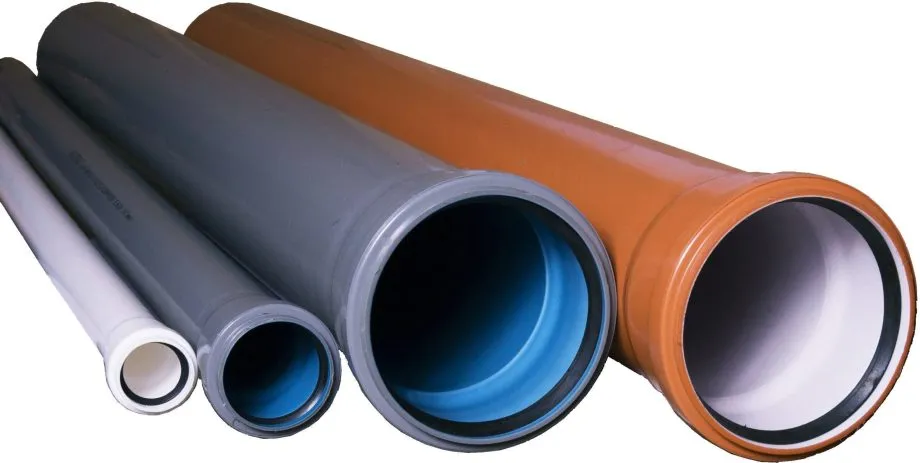

Пластиковые трубы для канализации

На заметку!

Чтобы подача и отвод воды выполнялся корректно, я ответственно подошел к монтажу водопровода и канализации. Ведь это сложные технические системы. Даже самая простая ошибка во время их монтажа могла стать причиной снижения напора, появлению засоров. Это вызвало бы нарушение работоспособности канализационной и водопроводной системы.

Подбор труб для водоснабжения

Если все же вы приняли решение своими руками выполнить прокладку водопровода в своем доме, после разработки схемы вам следует выбрать подходящие для системы водоснабжения трубы. В первую очередь необходимо точно определиться с количеством труб для водопровода. При этом в процессе расчета по диаметру и длине необходимо учитывать все повороты и уклоны, которые будут возникать при разводке водопровода и установке различных элементов.

Что касается диаметра труб для водопровода, то минимальный диаметр труб, которые могут применяться для монтажа схемы водопровода в частном доме, должна составлять 32 мм. Минимальный диаметр труб для водопровода в 32 мм выбирается в не зависимости от материала, из которого выполнены трубы. Другими словами, будь-то трубы из полипропилена или традиционные стальные трубы – в любом случае диаметр трубы для водопровода в частном доме должен составлять минимум 32 мм.

Кроме диаметра труб и их длины обратите внимание на метод соединения труб друг с другом. Помните, что абсолютно все соединения между трубами водоснабжения должны быть герметичны и надежны. Если вы планируете выполнять монтаж труб водопровода своими руками, задайте себе самому вопрос: под силу ли вам будет произвести надежное соединение труб водопровода?

Если вы планируете выполнять монтаж труб водопровода своими руками, задайте себе самому вопрос: под силу ли вам будет произвести надежное соединение труб водопровода?

Так, например, если для монтажа водопровода дома вами выбраны полипропиленовые трубы, вы должны понимать, что для их соединения потребуется специальный паяльник, с принципом работы которого вам самому придется разбираться. К тому же, для пайки разного диаметра труб, кроме самого паяльника, понадобятся и специальные насадки различного диаметра. Паяльник для сварки разного диаметра труб показан на фото:

Кроме всего прочего при выборе труб для разводки водопровода своими руками необходимо учитывать следующие моменты:

При выборе труб для водопровода в частном доме обязательно проконтролируйте, чтобы они были предназначены для пищевых систем водоснабжения частного дома из колодца или скважины. Диаметр труб для водопровода здесь не имеет никакого значения – и большие и меньшие по диаметру трубы должны быть пищевыми.

Встречаются случаи, когда не совсем добросовестные продавцы продают трубы технического назначения, выдавая их за трубы для пищевого водоснабжения. Конечно, цена технических труб на порядок ниже цены на пищевые трубы, однако экономия в данной ситуации просто неуместна.

Поскольку при подключении водопровода дома к централизованной системе водоснабжения или насосной станции колодца или скважины в случае с автономным водоснабжением, трубы будут прокладываться в вырытых траншеях, необходимо подумать и об утеплении труб. Для утепления труб водоснабжения при монтаже водопровода применяют, как правило, специальную минеральную вату.
В случае если при монтаже водопровода его трубы будут прокладываться над землей без размещения их в траншеях, так же потребуется утеплитель. При наземной разводке системы водоснабжения кроме минеральной ваты могут использоваться и другие утеплители. Если прокладка системы водоснабжения производится в регионе с очень низкими температурами в зимний период года, кроме утеплителя рекомендуется использовать активный обогрев труб водопровода дома в виде обогревающего электрокабеля. Цена обогревающего кабеля довольно высока, однако его использование полностью исключит возможное замерзание труб водопровода дома.

Схема разводки

Конструктивно, существует два варианта, которыми можно выполнить разводку труб в ванной комнате:

Наружный;
Внутренний.

Наружный способ очень удобен тем, что не требует разрушать стены

Это крайне важно для некоторых видов многоэтажных домов (скажем, исторических памятников), и если Вы просто не хотите после установки канализации дополнительно заниматься ремонтом стен. Наружная система состоит из отдельных водопроводов, соединенных между собой и установленных поверх стен. Стоимость монтажа таким способом на порядок ниже, чем внутренним

Стоимость монтажа таким способом на порядок ниже, чем внутренним.

Фото — схема движения воды в трубах

Внутренняя или скрытая схема считается более аккуратной и практичной – она производится в стене. Скрытый способ установки отлично подойдет, если не хочется в своем частном доме портить интерьер торчащими трубопроводами из стены. Но чаще всего в многоэтажном здании без обращения в ЖЭК осуществить ремонт и разводку Вы не сможете. По умолчанию все стены в санузле являются несущими, именно потому рекомендуется при землетрясении прятаться в ванную или туалет. Поэтому при штробировании можно нарушить перегородки и повлиять на несущую способность всего здания (в особенности, если квартира находится на нижних этажах). В Москве средняя цена скрытой разводки – 20–50 у. е. за погонный метр.

Фото — разводка по полу

По принципу разводки водопроводных труб система может быть:

Последовательной;
Коллекторной.

Последовательная простая в реализации, здесь все трубопроводы просто последовательно соединяются с главной магистралью или в стояке. Но в такой системе водоснабжения есть очень серьезный недостаток: при включении одновременно нескольких водоприемных каналов (раковины, стиральной машины и душа) в каждом из них будет маленький напор. Это происходит за счет того, что давление будет распределяться по трубам равномерно.

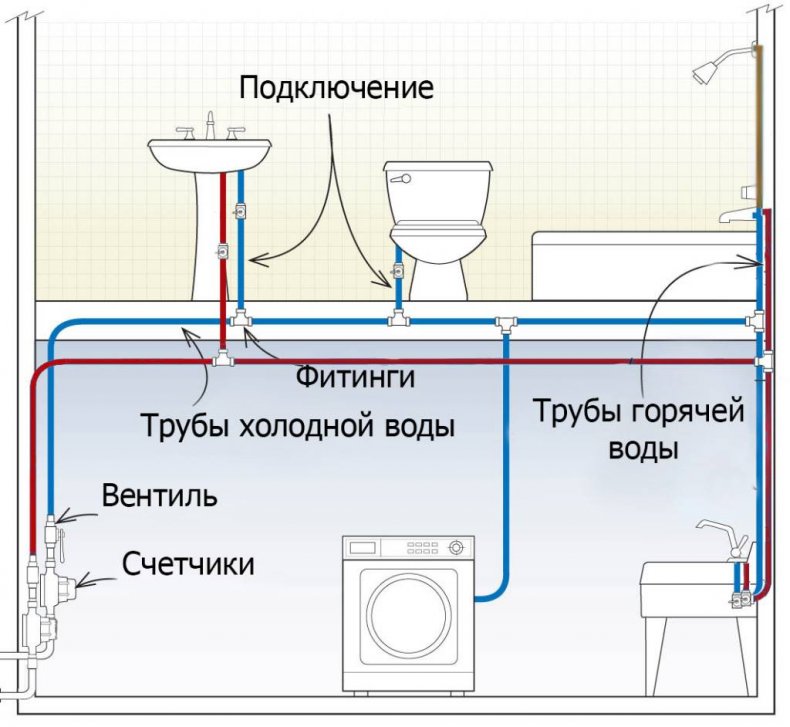

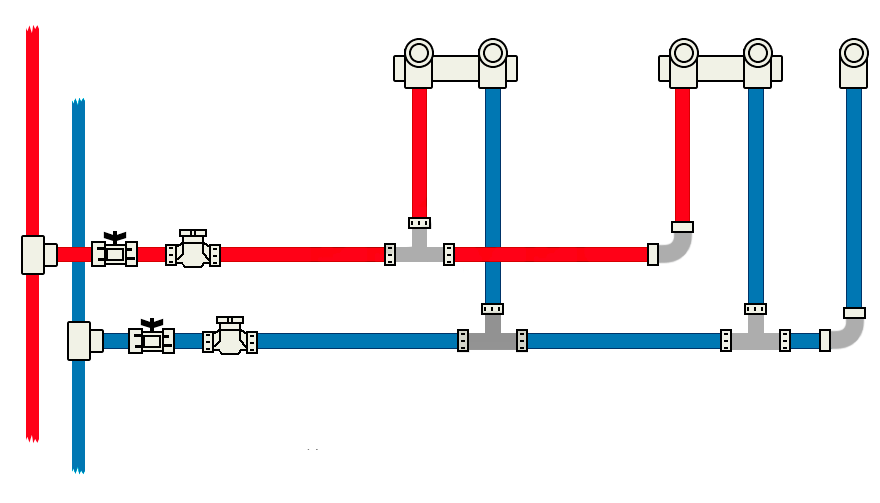

Фото — последовательная

Коллекторная или лучевая технология разводки труб более сложна в своем исполнении, но наиболее практична. Здесь на каждый водопровод устанавливается отдельный кран, который при необходимости сможет перекрыть поступление воды. Если потребуется срочный ремонт какого-либо отвода без отключения всей системы водоснабжения – такой вариант очень пригодится.

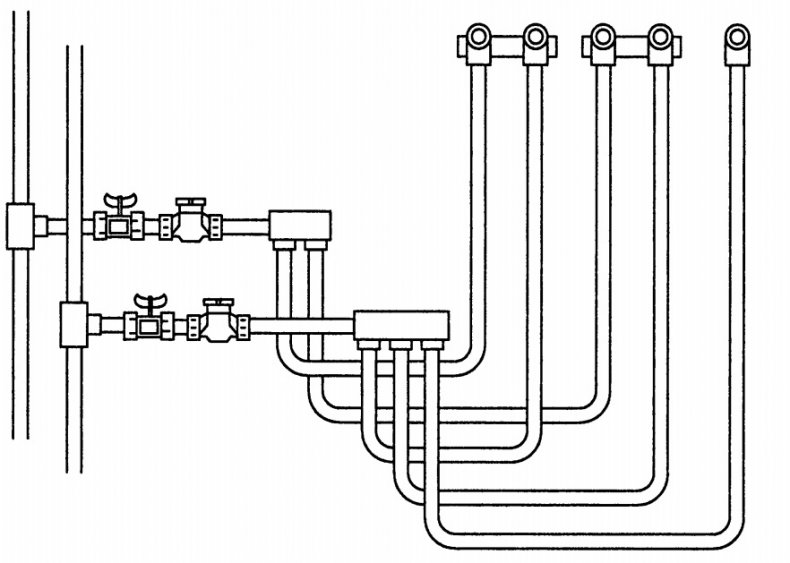

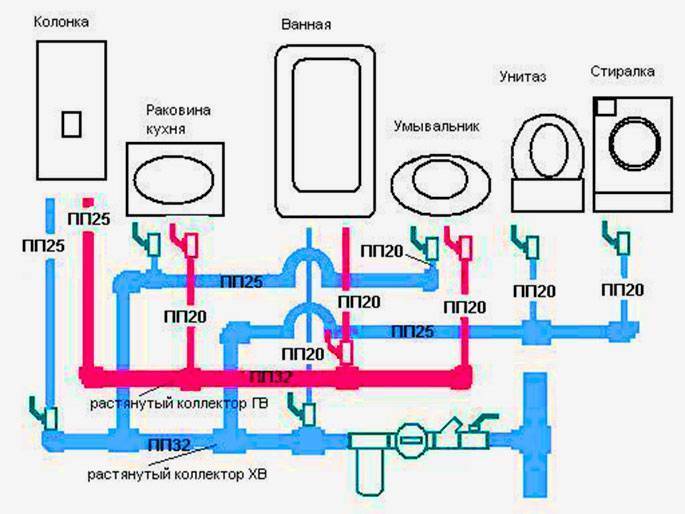

Фото — коллекторный вариант

Разводка труб также бывает при установке отопительных приборов — радиаторов, котлов и прочих. Здесь используется либо двухтрубная система, либо однотрубная. Горизонтальная однотрубная осуществляется по полу, в ней движение теплой воды производится только в оду стороны по кругу. 2-трубная состоит из двух труб, чаще всего одна расположена внизу, а другая вверху. У каждой из них свои достоинства и недостатки. С подключением однотрубной не возникнет проблем, но зато на двухтрубную систему можно установить автоматические термостаты, которые будут контролировать её работу.

Фото — принцип однотрубного и двухтрубного отопления

Независимо от выбранной системы разводки есть несколько общих правил, по которым должен выполняться монтаж:

Нужно разработать проект, в котором будет минимальное количество поворотов и изгибов труб;
Требуется организовать соединение с наименьшим количеством узлов;
Трубы холодной и горячей воды в идеальной разводке не должны перекрещиваться. Это допускается только в сложных системах водообеспечения в коттедже и прочих частных постройках. Также такое соединение считается нормальным при потребности подключения котла отопления в квартире (если нет отдельной котельной).

Виды разводки труб в ванной и туалете

Для создания проекта вашей ванной комнаты, надо ознакомиться с принципиальными схемами подключения сантехники. Наиболее используемых всего две. Каждая со своими особенностями, плюсами и минусами.

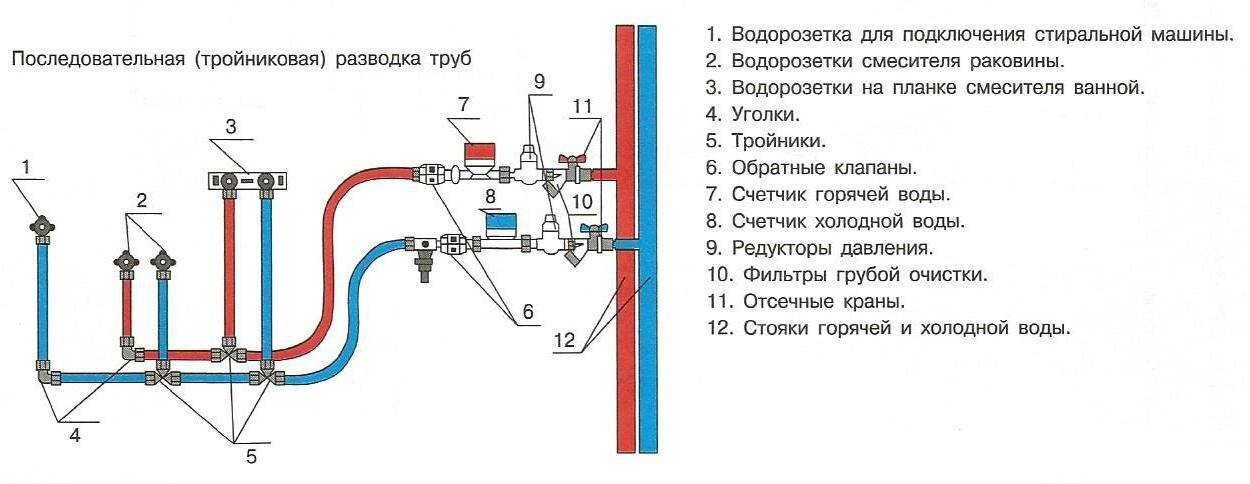

Последовательный тип подключения

При выполнении последовательного подключения, от стояков делают по одному отводу до потребителя. К этой трубе припаивают тройник. На один отвод тройника монтируется труба, ведущая к подключаемому объекту, а от другого вывода труба идет к следующему потребителю.

К преимуществам данной схемы можно отнести:

Логичная, простая в построении;
Легко справится даже начинающий мастер;
Экономный расход материалов.

Последовательная разводка является лучшим решением для небольших санузлов, с маленьким количеством подключенных приборов.

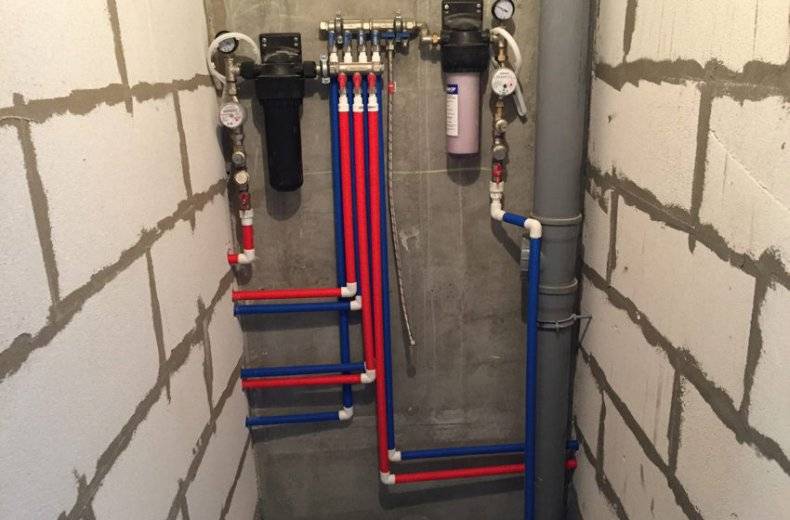

Коллекторный тип разводки

Коллекторное или параллельное подключение, подразумевает под собой подключение каждого прибора, через собственный контур, к стояку водоснабжения.

Для этого используется специальное устройство — коллектор. Этот тип подключения является более удобным и имеет целый ряд преимуществ.

Стабильное давление воды. И оно не меняется, даже если включены все потребители.
Меньшее количество соединений и в следствие, более высокая надежность. Протечки чаще всего возникают в местах соединений. А в этой схеме это всего две точки – соединение с коллектором и с прибором. На всем протяжении контура используется цельная труба, что практически исключает течь воды.
Удобно пользоваться. При возникновении неисправности, вода отключается от нужного прибора простым поворотом крана. И можно спокойно дожидаться работника ремонтных служб, не опасаясь устроить потоп. А все остальные приборы будут работать как обычно.

При этих преимуществах, коллекторный или параллельный тип разводки обладает рядом недостатков. Это высокая стоимость, из-за большего расходуемых материалов и комплектующих. Сложная конструкция, требующая опыта в монтаже подобных систем.
