Правила безопасности
При самостоятельном монтаже проводов могут делаться незначительные ошибки из-за которых невозможна эксплуатация сети:
- Сечение проводника – это не его диаметр. Много случаев, когда диаметр воспринимают за сечение или наоборот, тем самым уже на первых шагах создания схемы делается ошибка. В результате неправильных расчетов проводка греется или перегорает.
- Самостоятельная установка автоматов рассчитанных на большой ток. Такие манипуляции категорически запрещается делать. Суть состоит в том, что установка автомата большой мощности приводит к тому, что он не реагирует на нагрузку, в результате чего изоляция проводов плавиться и при несвоевременном обнаружении может произойти возгорание. Нормальный ток автоматов это 16 А или 25 А.
- Замуровывание скруток в стену без распределительной коробки. Это может привести к выходу из строя части проводки, так как провода окисляются и перегорают.
- Скручивание проводов из разного материала. Это такие скрутки запрещается делать. Из-за разности металлов происходит быстрое окисление, в результате чего происходит перегорание.
- Плохой контакт – это причина множества бед. При плохом контакте на приборе он начинает нагреваться в результате происходит его расплавление. Во время монтажа зажимать провода нужно хорошо.
Особенности расчета материалов и комплектующих
Составив схему, подсчитываем длину кабелей, считаем, сколько потребуется выключателей, розеток и автоматов. Учитываем, будут нужны однофазные или дифференциальные автоматы. Если есть причины опасаться частных скачков напряжения, следует предусмотреть установку стабилизаторов тока.
Следует помнить, что использование штепсельных розеток и выключателей в помещениях с повышенной влажностью (бани, сауны) запрещено. Вход для электробритвы можно подключать через трансформатор.
При составлении схемы учитываются следующие требования:
- материал кабеля и его сечение должны быть подобраны правильно;
- необходимо учесть условия нагревания током;
- должна быть исключена угроза пожара;
- потери при передаче напряжения необходимо сводить к минимуму;
- надежность и долговечность конструкции должны быть максимальны.
Чтобы посчитать сечения кабеля, обратитесь к справочнику электрика. В специальных таблицах подобраны оптимальные параметры.
В данное время для розеток используют медный провод 2,5 кв.мм., для освещения 1,5 кв.мм., для варочной поверхности 6 кв.мм.
Сечение жил кабеля
Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.
Расчет жил кабеля
Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.
- Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
- Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
- Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
- Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
- Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.
Где поставить щиток
Нормативами место установки щитка не нормируется. Есть только ограничения насчет расстояния от трубопроводов, он должен находится на расстоянии не менее 1 метра. Трубы берутся в расчет любые: водопровод, отопление, канализация, внутренние водостоки, газопровод и даже газовые счетчики.
Насчет помещений ограничений нет. Многие ставят щиток в котельной: раз уж техническое помещение, то разумно собрать тут все коммуникации. Принимающие органы претензий не предъявляют. Иногда удобнее расположить щиток возле входной двери. Если класс защиты соответствует требованиям, никаких претензий быть не должно.
Определение силы тока
Важным моментом при планировании электропроводки является расчет силы тока в электросети. Зная этот показатель нагрузки, можно безошибочно определить, какой нужен автомат и кабель с соответствующим сечением.
Планируемую нагрузку можно рассчитать по формуле: Сила тока=Суммарная мощность бытовых приборов (Вт)/Напряжение в сети (В). Например: восемь 60 Вт ламп, электрочайник 1600 Вт, холодильник 350 Вт, электро-духовка 1200 Вт. Сетевое напряжение 220 В.
От правильности выбора зависит безопасность вашего жилища. Несоответствие сечения нагрузкам повлечет за собой перегрев кабеля, который может вызвать короткое замыкание и пожар. Определить нужный размер кабеля можно с помощью таблицы.
Например
Ввиду того, что таблица указывает предельно точные значения, а по факту наблюдаются частые колебания силы тока, нужен определенный запас сечения. Для определения длины кабеля нужно измерить все расстояния рулеткой и прибавить до четырех метров про запас.
| Сечение токо- проводящих жил, мм | Медные жилы проводов и кабелей | |||
|---|---|---|---|---|
| Напряжение 220В | Напряжение 380В | |||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66 | 260 | 171,6 |
Возле входа в квартиру устанавливают щит освещения, в который монтируются устройства защитного отключения и подключаются провода. Обычно для сети выключателей и освещения предполагается установка УЗО на 16 А, розетки – на 20 А. Электроплита требует установки помощнее – на 32 А и подключается отдельно.

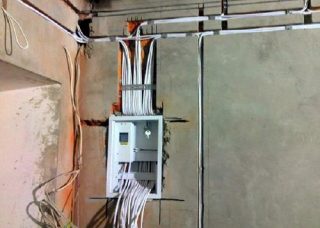

Монтаж электрощита
Как правило, этот ответственный этап работ выполняет специалист – электрик. Но в небольшом жилом или дачном домике на несколько комнат вы сможете решить задачу самостоятельно, если будете придерживаться пошаговой инструкции:
- Закрепите ящик на стене рядом с кабельным вводом. Высота установки – 1,5 м над полом. Если необходимо, выдолбите в стене углубление.
- Поставьте DIN-рейки для крепления автоматов и 2 шины – для подсоединения нулевого (N) и заземляющего (PE) провода. Заведите внешний кабель через отверстие, разделайте его и подключите «ноль» к шине. Действие повторите с проводником заземления.
- Закрепите УЗО, счетчик и все автоматы. Нейтраль и фазу от питающего кабеля присоедините к контактам вводного пакетника.
- Выполните внутреннюю разводку по схеме, пользуясь изолированным одножильным проводом сечением 6 мм². Для надежного контакта с зажимами автоматических выключателей на оголенные жилы ставьте специальные наконечники в виде вилки.
Приобретая и монтируя шкаф для электрощита, нужно позаботиться также о размещении резервных автоматов, которые могут пригодиться впоследствии. Поэтому на рейке должно оставаться 3—4 свободных гнезда
Обо всех нюансах сборки этого важного органа рассказывается в видеосюжете:

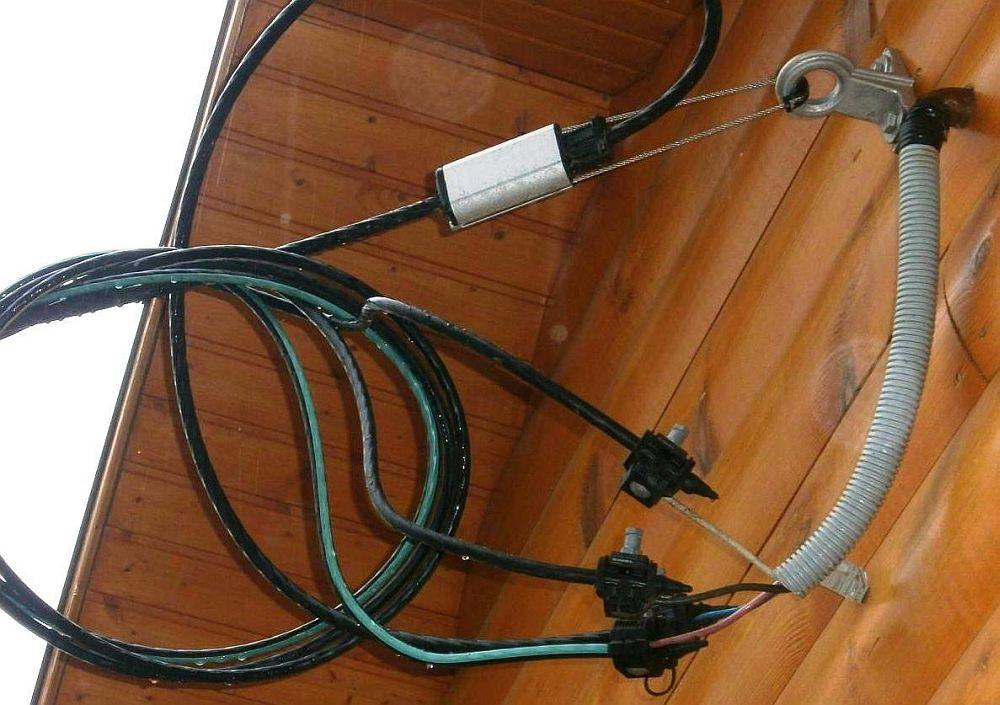

Ввод электричества в дом
Чтобы подключить каркасный дом к магистральной линии, необходимо сделать ответвление. Для этого подходит два способа – подключение кабеля по воздуху или под землей. Также необходимо выбрать количество жил в кабеле. Если напряжение будет однофазным (220 В), используют трехжильный кабель, а если трехфазным (380 В) – пятижильный.
На конце вводного кабеля находится счетчик, учитывающий потребление электроэнергии. Располагают его снаружи, ведь контролер должен иметь возможность без проблем снять показания, даже если хозяина нет дома. Для защиты счетчика его помещают в специальный короб или герметичный щиток. Он сохранит измерительный прибор от негативного атмосферного влияния.
Далее от счетчика электрический кабель ведут внутрь здания. Просверливают отверстие в стене. Например, в двухэтажном доме это делают в районе перекрытия между этажами. Для защиты электропроводки и соблюдения противопожарных норм кабель помещают в гофру, затем протягивают ее через отверстие и закрепляют в перекрытии. Внутри дома провод подключают к распределительному щитку в выбранном месте.
Важно! Между счетчиком на улице и распределительным щитком внутри должен быть автомат. Необходимость его установки связана с обеспечением защиты кабеля между этими элементами
Так, если случайно кабель повредится (например, на входе в дом) либо произойдет короткое замыкание в системе, автомат сработает и выключит электричество. Если же автомат не ставить, может возникнуть ситуация, когда счетчик полностью выгорит, и тогда отключится вся магистральная линия.
Каким инвентарем следует пользоваться?
Как ни крути, но применение инструментов для разводки электропроводки необходимо, так как голыми руками нельзя добиться точности и безошибочного исполнения. Поэтому предлагаем вам перечень инструментов, которыми прежде всего следует обзавестись:
- отвертка-индикатор;
- тестер или мультиметр;
- молоток и перфоратор;
- плоскогубцы, пассатижи;
- плоские и фигурные отвертки;
- изоляционный материал жидкая изоляция или изолента);
- штроборез.
Стандартный набор электрика
При в домашних условиях, соблюдайте требования расположения мощных потребителей: розеток и выключателей. Если верить современным евростандартам, розетка от пола располагается на расстоянии 25 см, а выключатель 90 см.
Разводка электропроводки по участку. Что нужно учесть?
Разумеется, первым делом нужно подключить к электросети дом. Провести проводку, установить распределительные щиты, счетчики. Без этого ни о какой электрификации участка не может идти и речи, поскольку вся система запитывается от вашего дома.
Далее стоит подумать об освещении участка. Первым делом можно установить светильники на крыльце, террасах, стенах дома. Так вам будет удобнее работать в саду в темное время суток, с большей безопасностью использовать различные садовые инструменты (особенно автоматические, оснащенные электроприводом или мотором, такие как газонокосилка, воздуходувка для листьев или скарификатор) и, разумеется, более комфортно отдыхать на вашем участке.
Конечно, если ваш участок большого размера одних светильников на доме будет недостаточно. Для того, чтобы сделать эффективное освещение участка, вам понадобится сделать дополнительные светильники, розетки, а следовательно — провести к ним провода.
Так что создание дополнительных электрических точек в саду необходимо, в первую очередь, для установки освещения. При чем здесь ваша фантазия уже не будет ничем ограничиваться. При помощи красивых фонарей, лампочек и легких гирлянд вы можете создать уникальную подсветку участка. Более того, благодаря эффективному уличному освещению, вы сможете безопасно передвигаться по саду не только днем, но также вечером, и даже ночью
Что же важно учесть при проектировании и установке электрооборудования в вашем саду?
Определяя местоположение будущих розеток и светильников на участке, следует учитывать:
- Безопасность людей (т. е., чтобы при ходьбе и перемещению по участку они не задели провода);
- Удаленность от дома (чем дальше новая электрическая точка будет находиться от дома, тем сложнее и дороже будет ее подключить);
- Функциональность новой точки (для чего она будет использоваться: для освещения, для подключения приборов или садовых инструментов и т. д.);
- Площадь освещения (для точек, предназначенных для установки светильников в саду).
Виды электропроводки
По месту расположения проводка может быть:
- внутренней – располагается внутри помещений;
- наружной – прокладывается по внешним стенам домов, под навесами, между опорами линий электропередач.
По способу выполнения разделяется на два вида:

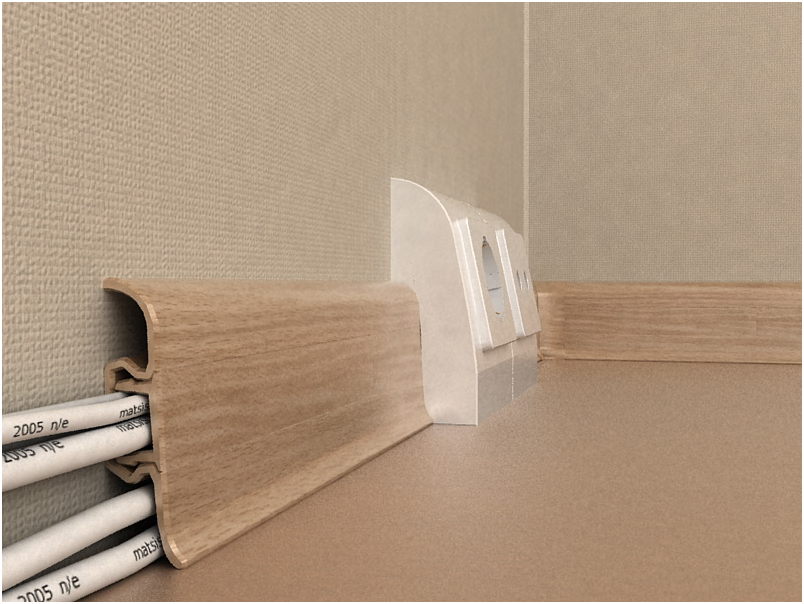

- Открытая – монтируется по поверхности стен и потолка. Она может располагаться в специальных каналах и трубах, или провода крепятся непосредственно к стене. Данная проводка удобна, ведь любой ее участок доступен для осмотра или ремонта. Монтируется она быстрее и проще. Не стоит исключать и экономическую выгоду, открытый способ электропроводки дешевле.
- Скрытая – монтируется внутри стен, потолков и полов зданий. При данном виде провода прокладываются в специальных коробах или гибких шлангах, которые будут скрыты штукатуркой. Она отличается высокой надежностью и долговечностью. Выглядит более эстетично. Но это и более дорогой способ монтажа. А в случае ремонта и труднодоступный. Поэтому к скрытой проводке лучше всего прибегать когда по техническим, эстетическим и экономическим показателям открытую сделать невозможно.
Исходя из вышеперечисленного, вы сможете подобрать нужный именно вам вид проводки.
В данной статье рассказывается о правилах монтажа и видах электропроводки. Приводятся примеры расчетов нагрузки приборов. Воспользовавшись советами статьи, вы сможете сделать схему и выбрать необходимый вид проводки в своем доме. Удачной работы. опубликовано econet.ru
Как провести кабели в доме
Способ электромонтажа – важный фактор, с которым нужно определиться на этапе подготовительных работ. Различают два вида – открытая и скрытая электропроводка. В частном доме может быть комбинация этих типов, хотя при строительстве с нуля лучше сразу прятать все кабеля и системы, чтобы они не портили дизайна комнат.
Скрыть электропроводку можно разными способами, но лучше делать это на этапе черновых работ, чтобы потом не портить сделанный ремонт.
Чтобы определиться, какой тип монтажа электропроводки лучше выбрать, стоит рассмотреть все плюсы и минусы открытого и скрытого способа.
| Преимущества | Недостатки | |
|---|---|---|
| Монтаж открытой электропроводки |
|
|
| Монтаж скрытой электропроводки |
|
|
Взвесив для себя все плюсы и минусы, получится выбрать лучший вариант монтажа электрической системы. В старом доме, когда требуется не прокладка новой, а замена старой электропроводки, зачастую используют открытый тип. Однако в новом доме есть все возможности, чтобы максимально скрыть электрические коммуникации.
Способы прокладки проводки в деревянных домах – какие могут возникнуть сложности
Для того, чтобы проложить кабель в деревянном доме, необходимо определиться со способом монтажа. Способов, как уже говорилось, существует два. Так вот, при условии, что планируется обшивать стены изнутри, равно как и штукатурить, наиболее удобным будет вариант монтажа скрытой проводки. Если же проводка в деревянном доме прокладывается после ремонта и отделки, или же облицовка стен не планируется вовсе, то удобнее будет наружное или открытое расположение кабелей. Сейчас более конкретно рассмотрим каждый из этих способов, а также попробуем понять, какие есть достоинства и недостатки каждого из них.
Нюансы монтажа скрытой проводки в деревянном доме
Оптимальными для такой работы будут кабели, имеющие негорючую изоляцию. Но, в любом случае, их необходимо протянуть в гофрированный рукав из металла или пластика. Так же понадобится:
- коронка по дереву,
- дрель,
- крепежные скобы (клипсы) по размеру гофры,
- саморезы.
Основная задача, это согласно схеме, высверлить в стенах при помощи дрели с коронкой, отверстия необходимого диаметра под распределительные коробки, розетки и выключатели.

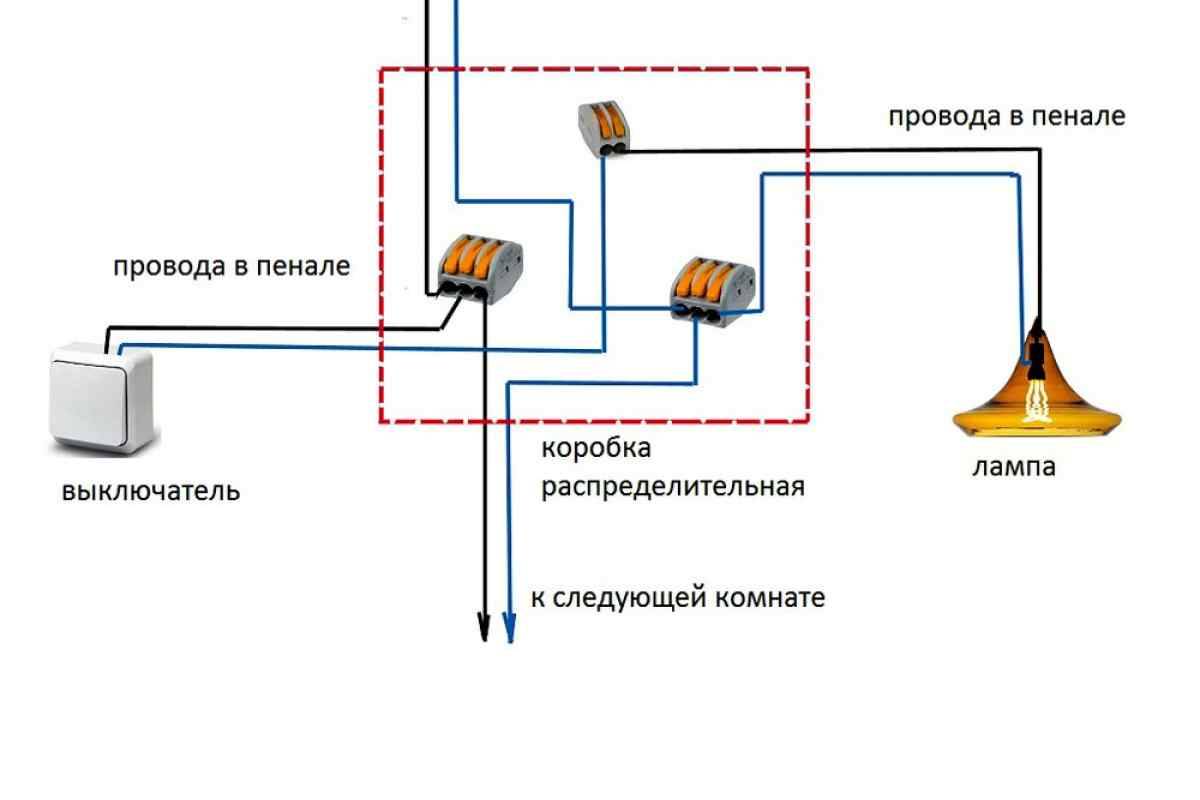

Важно! Распределительная коробка должна находиться над каждым выключателем. При необходимости над розетками засверливаются отверстия
Также следует обратить особое внимание на соблюдение схемы и количество групп кабелей
Скрытая проводка в доме проходит на расстоянии 15-20 см от потолка. Что же касается расположения электро-точек, то их высота уже на усмотрение мастера. Провод, уложенный в гофре, крепится при помощи пластиковых клипс и саморезов к стене в углублениях между бревнами. Таким образом скрытая проводка в бревенчатом доме не будет мешать последующей отделке помещений.
В каждом месте, где будет установлена распределительная коробка, выключатель или розетка, оставляются хвосты около 10-15 см для последующей разводки и подключения. Следует помнить, что устройство внутренней проводки деревянного дома подразумевает использование кабелей большего сечения, нежели наружная, за счет отсутствия естественного охлаждения.
Монтаж открытой проводки в деревянном доме – плюсы и минусы
Наружная электропроводка в деревянных домах монтируется намного проще. В этом случае не требуется засверливание для коробок и выключателей. Прочертив будущие трассы в соответствии со схемой, необходимо закрепить распределительные коробки в нужных местах, после чего между ними зафиксировать кабель-канал, в который позже и будут укладываться провода. Так же и выключатели с розетками не требуют засверливания.
Минус подобного способа в том, что все провода (вернее кабель-каналы в которых они проходят) видны на стенах, что не каждого устраивает. Ну а из плюсов наружной проводки в деревянных домах можно назвать более простой монтаж, а также использование кабелей меньшего сечения. К тому же, в случае пробоя изоляции провода или другого подобного происшествия, намного упрощается ремонт. Ведь внешняя проводка в деревянном доме позволяет его производства без ущерба отделке. Для этого необходимо лишь вскрыть кабель-канал и заменить испорченный кусок провода от одной распределительной коробки до другой.
Монтаж ретро-проводки в деревянных домах – особенности работы
В наше время стиль «ретро» стал достаточно популярным во всех направлениях. Не обошло это веяние и электроприборы, равно как и проводку. А заключается подобный стиль в следующем. По прочерченной трассе через равные промежутки, к стене крепятся керамические изоляторы в форме грибка, на которые и фиксируется скрученный в жгут двухжильный кабель. В остальном же монтаж электропроводки под старину в деревянных домах ничем не отличается от открытого метода.
В случае применения такого способа кабель не соприкасается с деревянной поверхностью, а по тому никакая дополнительная защита от возгорания не используется. Для того, чтобы наиболее полно понять, как производится подобный монтаж ретро проводки в деревянном доме, предлагаем Вашему вниманию небольшой фотообзор таких работ, выполненных домашними мастерами.
При применении этого метода имеет смысл приобрести о лампы, имеющие более старинную форму. Называются они в народе «лампами Эдисона». К положительным качествам ретро-проводки в деревянных домах можно отнести необыкновенный антураж, который она создает. И даже если она будет выполнена не профессионально, интерьер оживится в любом случае.
Сколько нужно предусмотреть розеток и светильников для дачного участка?
Это, в первую очередь, зависит от размера и формы вашего участка. Чем больше площадь участка, тем большее количество электрических точек вам скорее всего понадобится. Форма участка тоже играет роль: ведь, очевидно осветить прямоугольный, треугольный и вытянутый участок намного проще (и ему нужно меньше источников освещения), чем квадратный.
Второй фактор — расположение вашего дома. К примеру, ваш дом построен в середине участка. В таком случае все, что вам нужно — установить освещение по его периметру и забору. Другой случай — дом построен с одной стороны участка, а вторая половина отведена под сад и огород. В этом случае нужно уже смотреть индивидуально, исходя из особенностей планировки вашей придомовой территории.
Хотя многие домовладельцы руководствуются простым правилом: чем больше, тем лучше. Преимущества дополнительных розеток на участке очевидны. Благодаря ним, вы забудете о том, что такое слишком короткий (и вечно запутывающийся) кабель вашей газонокосилки, электроинструмента, светильника и любых других устройств. Вы сможете пилить пиломатериалы, шлифовать, дрелить, выполнять заготовку дров в любом месте. Вы не заметите как задумаетесь о том, как сделать сад более функциональным. Возможно, вы решите купить электрический гриль вместо мангала, или поставить бассейн с электрическим фильтром. Ну и, безусловно, это эстетика. С достаточным количеством розеток ваш сад будет выглядеть красиво и аккуратно.

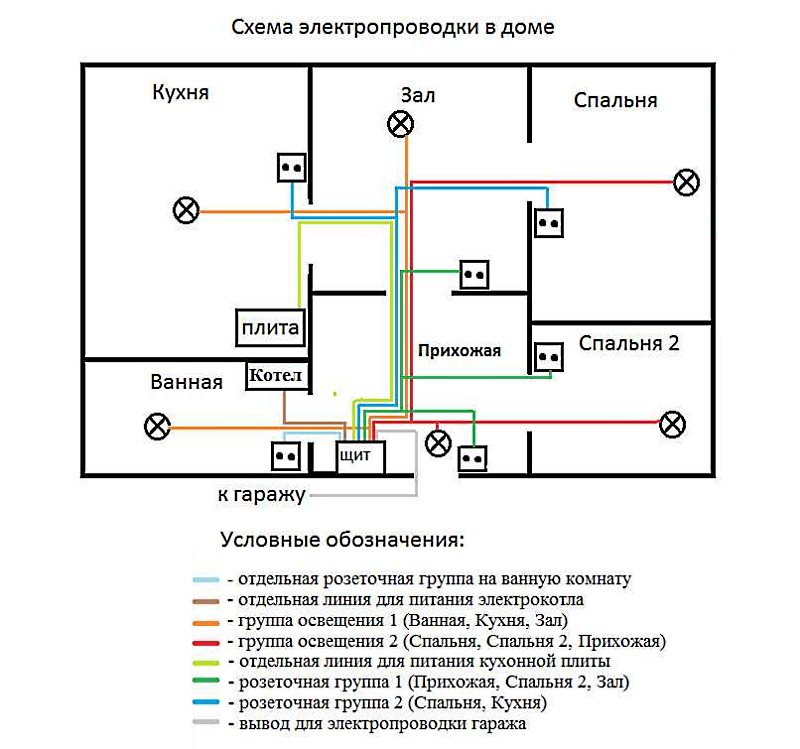

Схема разводки для частного дома

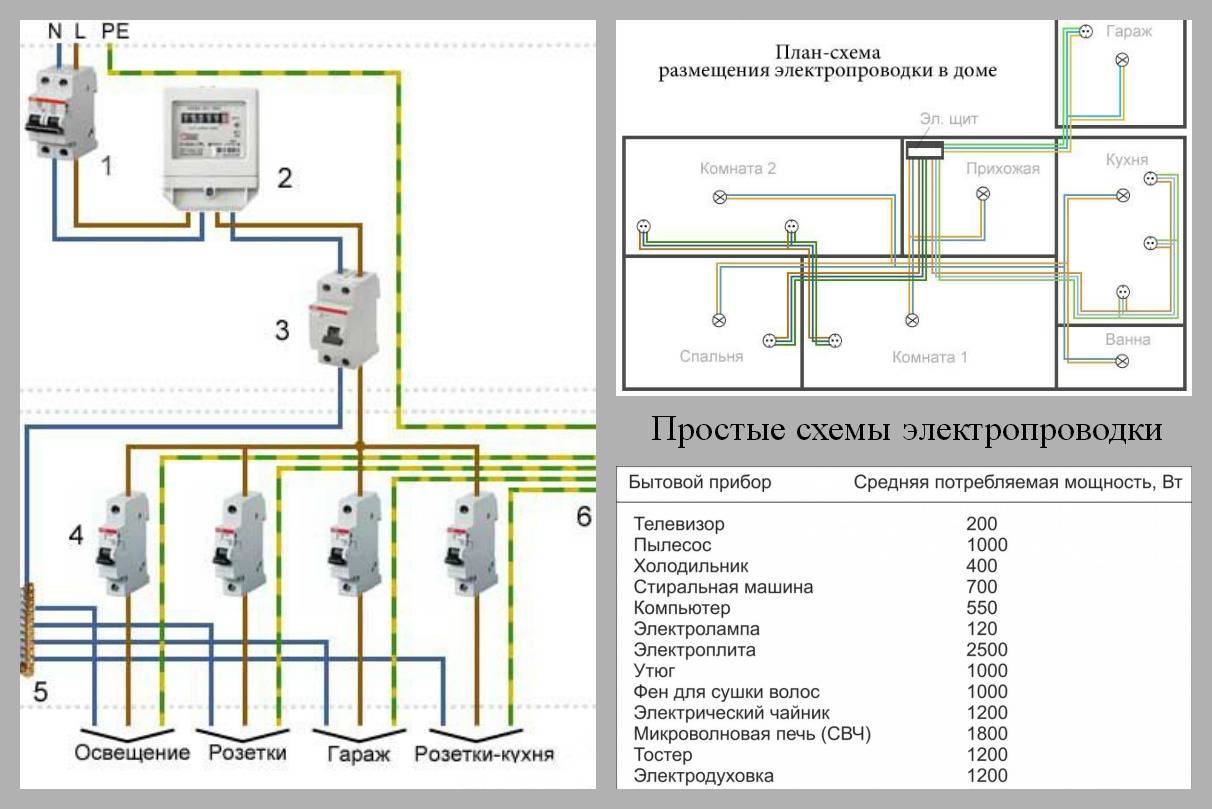

Внутренняя разводка, как правило, производится от распределительного шкафа. Последний соединен кабелем с общим автоматом на улице. Перед проведением электромонтажных работ необходимо классифицировать группы:
- Осветительные приборы;
- Розетки;
- Бытовая техника.
Для каждой группы следует установить собственную систему автоматов. Оптимальной схемой разводки будет являться прокладка трех, а не двух жил: фазы, ноля и заземления. Сечение кабелей при этом следует подбирать, исходя из мощности контура. Например, для группы освещения будет достаточно медного провода с 1,5 мм² сечением жил. А вот уже розеточная группа потребует несколько большего размера — порядка 2,5 мм².
Провода необходимо тщательным образом изолировать
Что касается вопроса выбора скрытой или открытой электропроводки, то здесь все зависит от типа постройки. Например, частные дома из деревянных материалов желательно обустраивать с открытой системой прокладки проводов. А дома из камня или блоков можно порадовать скрытым монтажом. Однако он же является наиболее трудоемким, поскольку требует штробления стен. Эту процедуру желательно осуществлять задолго до отделочных работ, так как грязи и пыл от той же болгарки будет много.
Если есть возможность привлечь специалиста к электромонтажным работам, то это непременно нужно сделать. С электричеством шутки и ошибки заканчиваются плохо. Одних только знаний нормативных правил и схемы разводки не всегда бывает достаточно для того, чтобы справиться своими руками. Например, многие забывают проверять каждый контур на имеющееся сопротивление
А ведь это является очень важной информацией. И так повсеместно
Поэтому либо совершенствуйте свои навыки, либо приглашайте профессионалов.
Этапы проведения работ по монтажу электропроводки
Монтаж электропроводки – это заключительная стадия целого комплекса работ, включающих в свой состав не только проектирование системы, но и такие важные этапы, как:
Выбор способа прокладки электрического кабеля при заданном типе питания (220 или 380 Вольт). Определение суммарной мощности, на которую должна быть рассчитана проводка, а также составление схемы распределения нагрузок по отдельным потребительским группам
Перед началом монтажных работ важно определиться со способом ввода силового кабеля в дом, после чего необходимо прорисовать подробную схему монтажа электропроводки на плане жилого строения
Каждый из перечисленных пунктов нуждается в более подробном рассмотрении. Однако сначала следует ознакомиться с основными положениями ПУЭ, касающимися монтажа электропроводки в домах, расположенных за пределами города.
Правильное освещение в квартире
Для правильного распределения света планируют и продумывают освещение жилья. Оно должно не только соответствовать дизайну интерьера, а ещё обеспечивать жильцам удобство и комфорт.
Как правильно сделать
Существует два вида освещения: местного и общего типа. По названиям понятно, что общее используется для освещения всего помещения, а местное – только в определённой зоне. Если говорить подробнее о местном освещении, то оно подразделяется на рабочее и точечное. Так, освещение рабочего типа обеспечивается для освещения рабочей зоны: обеденный стол на кухне, место в кабинете и прочее. Точечная подсветка подчёркивает детали: освещение картин, зеркала, элементов декора.
Планируя обустройство света, нужно тщательно продумать, чего хочется достичь в результате. Ориентируются не только на соответствие интерьеру, но и на личные предпочтения хозяев.
Что нужно
Для обустройства правильного освещения необходимо помнить о следующих фактах:
Для каждой комнаты свет должен обеспечиваться индивидуально. Если для гостиной подойдет яркий свет, то для спальни необходимо обеспечение мягкого светового потока.
План расположения светильников и иных источников света основывается на расположении функциональных зон, требующих освещения.
Правильный подбор мощности и количества осветительных приборов позволит создать комфортную обстановку.
Самое главное точно определить места расположения светильников
Проектирование подключения других электрических устройств
Разводка электропроводки по участку будет также необходима, если вы планируете установить на участке различные устройства из серии «умный дом»:
- Автоматически открываемые ворота;
- Датчики влажности почвы;
- Дистанционный запуск системы полива растений;
- Датчики движения;
- Видеокамеры;
- Мониторинг за качеством воды пруда;
- Обогрев тротуаров, дорожек и лестниц;
- Автоматическое управление садовым фонтаном.
Все эти механизмы требуют постоянного подключения к электрической сети.
Поэтому, если вы заботитесь о том, чтобы сделать ваш дом умным, следует спроектировать электрпроводку на участке таким образом, чтобы было удобно подключить различные устройства. Только так вы сможете в полной мере использовать различные технологические новинки.
Так, к примеру, колокол, установленный у калитки или въездных ворот, не будет работать без электричества
В дополнение к планированию электрической точки в этом месте, важно правильно защитить его от вредного воздействия погодных условий, в частности дождя и снега. Одним из решений является покупка модели с герметичным корпусом, чтобы внутрь устройства не попала влага или вода. Однако, есть и более простое решение — просто надеть на него жестяную или пластиковую крышку. Домофон обычно устанавливается у ворот или у въездных ворот, что также необходимо учитывать при разводке электрики по участку
Хотя проводку к домофону можно провести параллельно проводам освещения калитки и гаража
Домофон обычно устанавливается у ворот или у въездных ворот, что также необходимо учитывать при разводке электрики по участку. Хотя проводку к домофону можно провести параллельно проводам освещения калитки и гаража.
Требования к электропроводке
Жилой дом снабжается электричеством от электросети 220 В или 380 В. Заземляющая система разрешена по типу TN-S b TN-CS. Эти правила приведены в седьмой главе, пункте 1.13 ПУЭ.
Другие нормативы:
- Открытые провода оформляют кабельными каналами, лотками, их заделывают в плинтусы. В сырых комнатах кабели ставят на изолирующих элементах.
- Скрытые провода прокладывают в пустотах стен, перекрытиях. Главное требование — основание должно быть из несгораемых материалов.
- Цвет проводниковой оболочки должен соответствовать стандартной системе цветовой маркировки.
- Провода без изоляции прокладывают в стенах, заделав в трубы из ПВХ материалов.
Электропроводка в вашем доме соответствует ПУЭ?
Да
36.22%
С небольшими нарушениями
37.8%
Не соответствует
25.98%
Проголосовало: 127
Ремонт или замена?
Если вы вдруг стали ощущать запах паленого пластика, заметили от распределительной коробки искры или розетки стали при использовании сильно нагреваться, то настало время найти проект электрической проводки в вашей квартире и приступить к ее незамедлительному ремонту.
Такое явление имеет множество причин, от стандартного физического износа, до элементарного устаревания системы электроснабжения, обусловленной появлением у вас в хозяйстве современных электроприборов.
Разводка электрической проводки, схема которой себя уже давно изжила, осуществляется в несколько основных этапов:
- В первую очередь необходимо выяснить количество требуемых изменений.
- Произвести расчет необходимого для монтажа количества материала и оборудования и осуществить последующее их приобретение.
- Далее выполняется подготовка помещения посредством демонтажа старой изжившей себя электропроводки.
- Укладка нового кабеля и последующее его тестирование на нормальное функционирование.
Еще одна причина, которая может послужить для ремонта в квартире старой электропроводки – это отсутствие элементарного заземления. Конечно, его отсутствие не критично, однако для безопасной и правильной работы многих современных электрических приборов оно необходимо.
