Монтаж и разводка проводки в квартире своими руками

Этапы монтажа электропроводки

Замену электропроводки в квартире осуществляют в несколько этапов:

1. Создание схемы электрического снабжения.
2. Разработка плана разводки проводов, его согласование.
3. Обустройство ремонтной времянки.
4. Прокладка проводов.
5. Монтаж элементов (автоматы, выключатели, устройства защитного отключения) и стационарных электрических приборов.

Схема электроснабжения

На рисунке выше изображена однолинейная схема электрического снабжения, где kWA — электросчетчик. Косые черточки, перечеркивающие провода, указывают на располагающиеся поблизости провода фазы (L) и нуля (N). Защитный провод (PE) не перечеркнут, так как проложен отдельно. Если речь идет о трехфазной системе, то на схеме будет три черточки.

Обратите внимание! Составление схемы требует квалификации: самостоятельно проделать эту работу непросто, поэтому лучше поручить план специалисту

Планирование потребляемой мощности

При прокладке электрических проводов необходимо исходить из потребляемой мощности. Для коттеджных поселков лимит потребления обычно составляет от 10 до 20 кВт на дом, однако для жилья в многоквартирном доме такие цифры нереальны. При такой мощности не избежать постоянных выбиваний автомата или даже выхода из строя домовой проводки, так как максимальный лимит на жилую единицу редко превышает 2 кВт.

Тем не менее, следует учитывать, что суммарная мощность электробытовых приборов в жилище может значительно превышать реальное потребление в моменте. Это связано с тем, что одновременно вся бытовая техника практически никогда не работает.

Для квартиры размером в 50 – 100 квадратных метров следует исходить из следующих данных:

1. Главный автомат на 25-32А. Рекомендуемый коэффициент запаса — 1,3 – 1,5.
2. Устройство защитного отключения — 50А.
3. Для кухни требуется две ветки проводов (сечение — 4 квадратных миллиметра на каждую). Для обеих веток используется по 25-амперному автомату и 30-амперному УЗО. Питание ванной осуществляется проводами, идущими из кухни.
4. Кондиционер: ветка проводов с сечением в 2,5 квадратных миллиметра, автомат — 16А, УЗО — 20А.
5. Цепи розеток и цепи освещения: одна на каждое помещение (помимо ванной и туалета). Сечение проводов — 2,5 квадратных миллиметра. В УЗО нет необходимости, так как используется общеквартирное устройство.

Чертеж схемы

В качестве базы можно принять схему проводки, приведенную на рисунке выше. Верхнюю ее часть можно оставить без изменений, но при этом нужно поменять числа в соответствии с конкретными задачами. Модель устройства защитного отключения не принципиальна — можно поставить любую. Обозначения можно узнать в справочниках (приложение к ПУЭ) и ГОСТе (в данном случае речь идет о ГОСТ 2.755-87).

Подготовка плана

На рисунке выше изображен план электрической проводки.

Объяснения к плану:

1. Во всех помещениях от электросчетчика должны направляться хотя бы по паре веток проводов (освещение и розетки).
2. Так как в стандартной квартире одна ванная, в системе дополнительного уравнивания потенциалов нет необходимости. Данная ветка проводов указана пунктирной линией.
3. В ванной нужно указывать только потолочный влагозащищенный светильник и бойлер.
4. Должны быть определены ветки проводов к точкам подключения и стационарным электроприборам. Под стационарными понимаются устройства, жестко вмонтированные в несущие конструкции или питающиеся через неразъемные соединения.
5. Не следует перегружать схему мелочами типа светодиодной потолочной подсветки.
6. Недопустимы ветки проводов, идущие на балкон или лоджию — это против регламента ПУЭ.

Рекомендации по упрощению разработки плана:

1. Берем план жилого помещения в ДЭЗ или БТИ.
2. Сканируем полученный план.
3. В Photoshop убираем старые обозначения электропроводки, стационарных приборов и точек подключения. После этого наносим новые обозначения, исходя из составленной схемы проводки.
4. Распечатываем полученную схему.

Высверливание подрозетников

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

Это может быть:

средний перфоратор с алмазной коронкой

большой перфоратор с ударной коронкой

штроборез с запилом 60мм в глубину

Порядок проведения работ

Теперь рассмотрим, как можно самому поменять проводку во всей квартире.

Как известно, во время замены проводки электропитание должно быть отключенным. Однако создание штроб требует электрических приборов. Для их работы надо сделать ремонтную времянку.

Ее делают из деревянной дощечки, на которую монтируют двойную розетку и автоматический выключатель на 16 ампер. К ним подключают кабель с сечением, которое равно четырем квадратным миллиметрам.

Далее выкручивают пробки и отключают квартирный автомат. После этого у электросчетчика обдалбивается и снимается ручная доза. Потом нужно вывести провода и подключить нашу времянку.

Для этого кабели от электросчетчика скручивают с проводами времянки и производят их изоляцию с помощью изоленты. К розетке времянки подключается удлинитель и подается электропитание.

Полезный совет: для выполнения этих работ можно пригласить профессионального электрика. Это будет наилучшим вариантом. В случае самостоятельных работ нужно изучить ПУЭ и ПТБ, а также помнить, что в обесточенном кабеле может появиться ток.

Следующий этап заключается в создании штроб. Давая рекомендации, как правильно поменять проводку в любой квартире, отметим, что штробы должны характеризоваться прямолинейностью. Их делают или вертикальными, или горизонтальными. Создание наклонных штробов является запрещенным.

Горизонтальные штробы должны находиться под потолком, а именно на 50 сантиметров ниже его уровня. Создание штроб начинается с проведения круга болгарки по краям штроба. Глубина должна равняться диаметру гофра. Ширина штроба – ширине, которую имеет перфораторное долото.

После этого, пользуясь перфоратором, делают желобок. В углах нужно делать косые резы. Это делается с помощью болгарки. После этого нужно выбить лунку. Это позволит сделать плавные изгибы гофрорукава.

Чтобы выбить лунки, в которых будут подрозетники, используют коронку (для стен, сделанных из кирпича) или долото (для стен из бетона). Выемка для вводного щита также делается с помощью долота.

После штробления стен приступают к установке кабелей. Для этого протягивают кабели в гофры. Это делается на полу. Далее на алебастровую подушку устанавливают подрозетники.

Затем монтируют гофры. Концы последних вводятся в подрозетники. Гофры надо подмазывать кусочками алебастра. Это надо делать через каждую половину метра.

После монтажа гофров их концы вводят в середину вводного щитка (ВЩ). Эти концы нужно смазать токопроводящей пастой и схватить жестяным хомутом, который должен оснащаться винтом. При этом сам винт соединяют с заземляющей клеммой.

Далее вставляют ВЩ в нужную выемку, отмечают места, где нужно сверлить дырки для дюбелей. ВЩ откладывается в сторону, делаются дырки, вставляются дюбеля.

Потом полностью отключается электричество, отсоединяется времянка и вводятся провода от счетчика в щиток. Также вводится и подключается заземляющий провод. Щиток крепят на стену.

Следующий этап замены электропроводки заключается в штукатурке штробов и подключении розеток, а также выключателей. Далее в щитке подключают провода к клеммникам. При этом кабели проверяют на наличие короткого замыкания.

Когда это сделано, надо осуществить подключение электропроводов от электросчетчика. Для этого, включив на мгновение подачу тока, определяют фазный и нулевой провода. Далее выключают подачу тока, подключают провода от электросчетчика, проверяют, есть ли короткое замыкание, и включают подачу тока.

Как правильно выполнить разводку электрической проводки

Если вы решили, что правильная разводка электрики в квартире вам по плечу, то для начала необходимо выбрать тип разводки, который подойдет под нужды хозяев жилья. Существует три типа разводки:

• при помощи распределительных коробок;
• звезда;
• шлейф.

Теперь необходимо составить план разводки электрики в квартире в двух экземплярах (на первом следует начертать план расположения выключателей и осветительной техники, а на втором – розеток).

Схема разводки электрики в квартире

После этого следует разделить клиенты электрической цепи на группы. Это может выглядеть так:

• первая группа – холодильник и вытяжка (автомат на 25 А);
• вторая – стиральная машина (на 25 А);
• третья – осветительные приборы (на 10 А);
• четвертая – розетки (на 25 А);
• пятая – посудомоечная машина (на 25 А);
• шестая — электроплита (на 32 А).

Или же так:

• осветительные приборы жилых помещений, кухни и прихожей (автомат на 10А);
• розетки в жилых комнатах (автомат на 25 А);
• розетки в кухне и прихожей (автомат на 25 А);
• осветительные приборы и розетки в ванной(эти клиенты объединены в одну группу, поскольку работают в условиях влажной среды, и для них выдвигаются серьезные требования);

Для каждого бытового оборудования выделяется одна группа с автоматом на 25 или 32 А. Оборудования разделяется по группам из-за некоторых нюансов.

Если всю технику, потребляющую электроэнергию подключить к одному автомату, то нужен будет очень толстый кабель, который способен выдержать такую нагрузку. Также придется купить автомат, рассчитанный на высокую мощность, а это обойдется довольно дорого.

Подключение к нескольким автоматам

Если случится поломка одного из элементов сети, то придется обесточить всю квартиру, чтобы начать восстановительные работы.

Когда схема разводки электрики в однокомнатной квартире готова, необходимо определить количество все потребителей электроэнергии. Вам придется вычислить необходимое число розеток, исходя из числа уже имеющейся техники, которая питается от электросети, а также учитывая будущие приобретения.

Важно знать! Категорически запрещается размещать розетки в ванной. Можно поставить только одну розетку для бритвы или фена, но она должна подсоединяться через трансформатор.. Затем необходимо корректно расположить все розетки и выключатели

Для этого воспользуйтесь следующими советами:

Затем необходимо корректно расположить все розетки и выключатели. Для этого воспользуйтесь следующими советами:

• выключатели и розетки следует ставить слева от двери;
• в жилых помещениях и прихожей розетки должны находиться на высоте 0.4 метра, в кухне на высоте 0.95 -1.15 метра;
• выключатели должны располагаться на высоте 0.9 метра;
• необходимо пометить места расположения выключателей и розеток в схеме.

Стандартная схема для двухкомнатной квартиры

Затем следует провести провода от выключателей и розеток (имеется ввиду план). Если вы подключаетесь посредством распределительных коробок, то все кабели сначала должны идти к ним, а затем уже к электрощиту. Для правильной разводки нужно следовать некоторым правилам:

• кабели должны проходить строго горизонтально или вертикально;
• лучше избегать пересечений проводов;
• кабель нужно монтировать на расстоянии в 0.15 метра от потолка и 0.1 метра от дверей и окон;
• кабель к выключателю подводится сверху, кабель к розетке снизу.

Последним шагом станет подсчет метража кабелей и общего числа автоматов. При подсчете метража кабеля необходимо учитывать габариты комнат, а при подсчете количества автоматов нужно исходить из количества групп. Также следует запомнить, что все автоматы в итоге подключаются к одному, который рассчитан на высокую мощность. Если вы пользуетесь и планируете покупку плиты, которая питается от электрики, то нужен автомат, который рассчитан не менее чем 63 А.

Подключение к автоматам с учетом мощности

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

Образец схемы, которую может набросать собственник жилья

Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками. Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире

Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт

Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

• Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
• Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
• Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Примерная схема электропроводки в частном доме

Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата

Вариант #1 — разводка типа «звезда»

«Звезда» удобна для прокладки электропроводки в квартирах студиях или однокомнатных квартирах. Ее особенность заключается в том, что к каждой электроточке проводится отдельная кабельная линия, замыкающаяся на центральный электрощит.

Минус такой разводки – большие затраты на длину используемого электрокабеля и установка электрощита большого размера. Плюсом считается возможность контролировать работу каждого элемента домашней электросети.

При такой схеме электропроводки в случае неисправности работы одной из электроточек нет необходимости проверять полностью всю домашнюю электросеть

Вариант #2 — разводка типа «шлейф»

«Шлейф» похож по принципу на предшествующую схему, но при этом на одну линию электропровода могут замыкаться несколько выходящих электроточек. Такой формат разводки будет более экономным и может использоваться в квартирах с любым количеством комнат.

Также такой тип разводки дает возможность быстрее находить неисправности в случае отказа работы одной из электроточек, так как они разбиты и заведены каждая на свою линию. Но, стоит понимать, что нагрузка на автомат будет увеличиваться в зависимости от количества заведенных на одну линию электроточек.

Шлейфовый метод разводки считался основным при строительстве в 20 веке. Он экономил длину электрокабеля, при этом сохраняя возможность проверки определенного направления в случае неисправной работы одной из электроточек

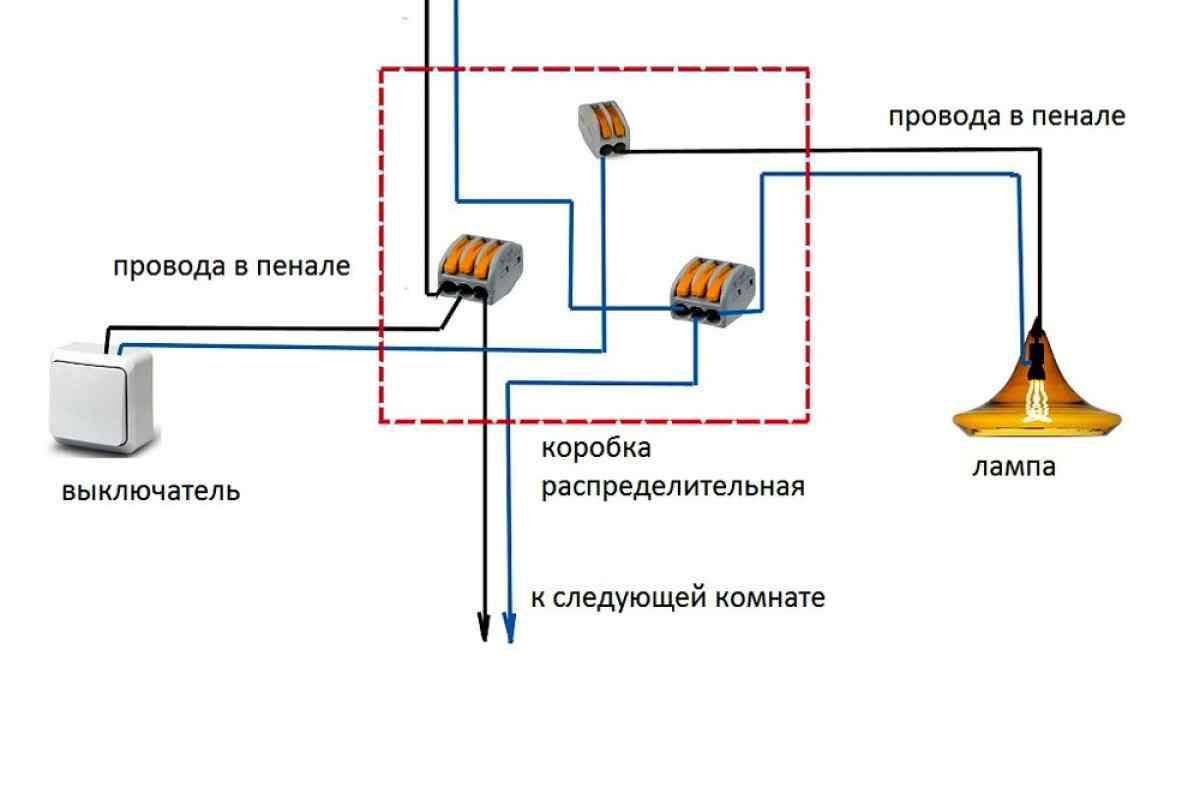

Вариант #3 — распределительные коробки

Использование распредкоробок – наиболее современный метод прокладки электропроводки в квартире. Принцип заключается в проведении от основного электрощита мощных жил электропроводки к каждой из комнат, где в распредкоробке происходит перераспределение линий электропроводки по точкам.

Для создания оптимальной электросети внутри квартиры стоит использовать одновременно все типы разводок. Так, например, выводы для электротехники большой мощности и электроплиты лучше выполнить в варианте «звезда», электроприборы в коридоре обеспечить подачей сети через разводку типа “шлейф”, а свет, выключатели и розетки в жилых комнатах можно выполнить используя распределительные коробки.

Основные работы

В старых постройках игнорировали вопрос заземления, стремясь к дешевой и быстрой установке электрики. В розетках прошлого века заземление выводилось сразу на рабочий ноль. В устройствах использовалось только два типа проводов — фазовый и нулевой. Если случится пробой в железном корпусе, то произойдет замыкание и возгорание.

Если основные линии устарели, то не стоит экономить и стараться заменить проводку только на отдельных частях. Менять придется всю электрику — розетки, щиток, выключатели.

Установка щитка и выбор проводки

Совсем несложно осуществить замену и подключение проводки в квартире своими руками. От щитка распределения и предназначенного для него пространства идет силовой электрокабель. Для основного монтажа остается сделать следующее:

• разместить внутри щитка защиту и автоматические переключатели;
• закрепить устройство в нише;
• подсоединить сам кабель.

Существует множество цветов для маркировки рабочих функций проводов. Для разводки электрики используют три основных контакта:

• фаза (коричневый или черный цвет);
• ноль (синий);
• заземление (цвета могут разниться).

В старых домах лучше выбрать навесной тип щитка. Такое приспособление крепится на стене дюбелями. Для последующего монтажа применяется пошаговый алгоритм действий:

• просверлить в стене отверстие для кабеля, протянуть и присоединить провод к щитку в подъезде;
• провести зачистку вводного провода;
• подключить разноцветные кабеля: белый — к верхнему контакту, синий — к нулю, желтый — заземлить;
• подвести провода ноля и фазы, предварительно присоединенные к устройству аварийного отключения, к автомату и нулевой клемме.

После этого можно приступать к прокладке кабеля в квартире. Есть два основных варианта, которые вполне по силам начинающим строителям:

1. Наружная проводка — в квартире все провода будут в зоне видимости, на внешней стороне стен и перекрытий. Для крепежа потребуются пластиковые кабеля. Это легкий и малозатратный способ, хотя результат не всегда эстетичный.
2. Закрытая проводка — в доме придется основательно сверлить стены, чтобы спрятать электрические провода в прорези и отверстия внутри бетонных панелей. Это потребует более тщательной и долгой работы, закупки специальных инструментов, но и результат будет — провода скроются за красивой и ровной поверхностью.

Прокладка кабель-каналов

Для проведения закрытой проводки чаще всего приглашают специалистов, поскольку необходимо тщательно соизмерить и рассчитать пространство для размещения со специальными параметрами электроприборов и проводов, а также профессионально поработать со стенами. Открытую проводку, например, прокладку кабеля в квартире, можно осуществить своими руками:

1. Настенные или напольные кабель-каналы нарезать строительным ножом на необходимые отрезки.
2. Прикрепить к стене или полу дюбелями с шурупами. Нежелательно пользоваться скотчем, так как такое крепление не сохранится надолго.
3. Уложить провода в каналы.
4. Закрыть соединения специальными панелями.
5. Подключить электроприборы.

Если для помещения и его хозяев важна эстетическая составляющая, то можно продумать линии, по которым будут идти провода и разместить их либо в местах, где они будут максимально закрыты мебелью и шторами, либо расположить в интересном геометрическом рисунке.

Разновидности схем разводки электрики

Проект разводки электрики в квартире очень важен, поэтому к его созданию необходимо подойти со всей серьезностью. Очень важным этапом является выбор типа разводки. На данный момент существует три вида разводки.

При помощи распределительных коробок. В данном случае в электрощит устанавливают счетчик и некоторое количество автоматов. Сам электрощит расположен в подъезде, но от него тянется запитанный от сети провод в квартиру. Провод доходит до распределительных коробок, которые находятся в каждой комнате и соединены последовательным методом. И уже от этих коробок расходятся кабели к розеткам, выключателям и т.д. Данный тип разводки является очень распространенным.

Второй тип называется звезда. В данном случае каждая розетка т подключается к электрощиту напрямую. Каждый клиент имеет свой автомат. Главным преимуществом данного вида разводки является возможность проведения ремонтных работ с одним из элементов цепи, не отключая всю квартиру. Но следует понимать, что для обустройства проводки такого типа придется приобрести большое количество проводов, а также оплатить услуги специалистов, поскольку монтаж крайне труден.

Третий тип называется шлейф. В этом случае клиенты также напрямую подключаются к электрощиту, но они формируются в группы, от которых и тянется провод.

Разводка типа звезда

Для достижения большей эффективности не стоит использовать один тип разводки для всей квартиры, лучше комбинировать их.
