Маркировка и обозначение швеллера в соответствии с ГОСТ 8240
Высота профиля швеллера примерно в 1,5-3,5 раза больше ширины. Форма его сечения обеспечивает ему высокие показатели жесткости. Это позволяет использовать данный вид проката в тяжелом машиностроении и строительстве, в основном, для изготовления ответственных металлоконструкций, в качестве несущих элементов перекрытия, каркасов зданий и сооружений. Кроме того, многие марки швеллеров применяют в автомобилестроении, вагоностроении, для изготовления опор, ограждений, ворот, в декоративных целях.
Геометрические параметры и размеры швеллеров серии П (с параллельными гранями) и серии У (с уклоном внутренних граней) совпадают, основное отличие только в радиусах закругления полок.
Ключевой параметр в маркировке и обозначении – высота. Номер швеллера = Высота в мм / 10, или, по-другому, равен высоте швеллера в см.
Номер швеллера | Высота швеллера | Ширина полки | Толщина стенки | Толщина полки |
---|---|---|---|---|
5П, 5У | 50 | 32 | 4,4 | 7,0 |
6,5П, 6,5У | 65 | 36 | 4,4 | 7,2 |
8П, 8У | 80 | 40 | 4,5 | 7,4 |
10П, 10У | 100 | 46 | 4,5 | 7,6 |
12П, 12У | 120 | 52 | 4,8 | 7,8 |
14П, 14У | 140 | 58 | 4,9 | 8,1 |
16П, 16У | 160 | 64 | 5,0 | 8,4 |
18П, 18У | 180 | 70 | 5,1 | 8,7 |
20П, 20У | 200 | 76 | 5,2 | 9,0 |
22П, 22У | 220 | 82 | 5,4 | 9,5 |
24П, 24У | 240 | 90 | 5,6 | 10,0 |
27П, 27У | 270 | 95 | 6,0 | 10,5 |
30П, 30У | 300 | 100 | 6,5 | 11,0 |
40П, 40У | 400 | 115 | 8,0 | 13,5 |
Виды швеллеров – классификация, стандарты
По способу производства швеллер подразделяется на гнутый и горячекатаный профиль. Гнутый профиль получается методом холодного профилирования из стальной листовой заготовки (штрипса). В свою очередь гнутый швеллер может быть равнополочным и неравнополочным.
ГОСТ 8278-83 регламентирует сортамент и предельные отклонения гнутого стального равнополочного швеллера. По требованиям данного документа размеры швеллера могут находиться в интервале от 25х26 до 410х65 толщиной от 2 до 20 мм. Длина гнутого профиля, который изготавливается из углеродистых, низколегированных сталей, может иметь значение от 3 до 12 м.
ГОСТ 8281-80 содержит сортамент и величину предельных отклонений гнутого стального неравнополочного швеллера, который изготавливается из марок обыкновенного качества и качественных углеродистых сталей, а также низколегированных марок. Размеры профиля согласно данному документу лежат в диапазоне от 32х22х12 до 300х80х40, толщиной от 2 до 10 мм. Мерная длина данного профиля имеет значение 4-11,8 метров.
ГОСТ 8240-97 содержит сортамент, классификацию и предельные отклонения размеров горячекатаного швеллера общего и специального назначения. Профиль данной групп может быть высотой 50 – 400 мм. Номер швеллера отражает высоту сечения, выраженную в сантиметрах. Согласно указанному стандарту поперечное сечение швеллера может иметь 2 типа профиля: 1) с уклоном граней (серии У и С), 2) с параллельными гранями (серии П, Э и Л). Ширина профиля соответствует ширине полки и может принимать значение 32-115 мм. Маркировка швеллера, например 10П, отражает его высоту и тип профиля.
Также существуют и узкоспециализированные виды швеллеров. Их форма и размеры регулируются соответствующими стандартами.
ГОСТ 21026-75 стандартизирует прокат с отогнутой полкой, которые используются для производства вагонеток. Они имеют всего 2 типоразмера СП-10 и СП-12. ГОСТ 5267.1-90 содержит размеры и справочные характеристики швеллеров горячекатаных для вагоностроения. Номер швеллера по требованиям данного стандарта может принимать значения от 8В до 30В-2. ГОСТ 5422-73 содержит размеры профилей горячекатаных, предназначенных для тракторов. Согласно стандарту профиль №5 – соответствует швеллеру 24Т, а профиль №6 – 18Т.
Как правильно расшифровать условное обозначение швеллера
Вид условного обозначения швеллера зависит от его типа (ГОСТ) и материала из которого он изготовлен. К примеру, швеллер 30П обычной точности прокатки В, выполненный из стали Ст3, четвертой категории, первой группы имеет следующее обозначение:
Швеллер 30П-В ГОСТ 8240-97/Ст3сп4-1 ГОСТ 535-88
Тот же профиль из стали 09Г2С повышенной точности прокатки, класса прочности 345 обозначается:
Швеллер 30П-Б ГОСТ 8240-97/345 ГОСТ 19281-89
Гнутый равнополочный швеллер размером 300х80х6 точности профилирования А (высокой), из штрипса повышенной Б точности прокатки, второй категории из стали Ст3сп обозначается:
Швеллер А 300х80х6 Б ГОСТ 8278-83/2-Ст3сп ГОСТ 11474-76
Погрешности
Простая на первый взгляд форма швеллера — результат идеального вычисления пропорций поперечного сечения. В документе учитываются параметры стенки, полок, толщина швеллера, сопротивление и инерция. Показатели у каждого типоразмера свои, рассчитать их пропорционально невозможно. Для этого используют таблицы размеров гнутого швеллера.
Все вычисления справочных величин приводятся относительно номинальных размеров. Значение плотности стали не зависит от марки или добавок — применяется фиксированная величина в 7.85 г/см3.
Из-за особенностей производственного процесса в государственном стандарте указаны погрешности для каждого из параметров. Если продукция не соответствует табличному значению, подозревать изготовителя в обмане не нужно — отклонения от номинальных норм учтены и разрешены.
По высоте
Сортамент гнутого швеллера по ГОСТу 8278-83 допускает отклонения высоты. Разрешенные значения:
- при высоте до 50 мм — от 0,5 до 1;
- от 50 до 100 — 0,75 и 1,5;
- от 100 до 150 — 1,25 и 2 мм;
- выше 150 — от полутора до двух с половиной миллиметров.
Минимальные показатели приводятся для изделий высокой точности профилирования, с учетом разницы в толщине (граница определяется в 2,5 мм). Максимальная погрешность допускается только при низшей точности — обычной.
По ширине
По тому же принципу рассчитываются возможные расхождения с заявленной шириной полки. Однако для швеллеров высшей категории требования более строгие — при ширине более 100 мм отклонения недопустимы. Также показатель влияет на контрольный угол отклонения — до 100 мм допускается диапазон от 88,70 до 91,30 градусов, при большей ширине погрешность равна одному градусу.
По длине
Регламентируется и длина отрезка гнутого швеллера. Минимальное значение — 3 метра, верхняя граница — 11,8. Указано, что по согласованию с потребителем длину разрешается увеличить до 12 метров. В партиях мерной длины допускается не более 7% немерных отрезков, в противном случае она признается бракованной. Стандартные нормы отклонения в порезке:
- +40 до 7 метров;
- свыше семи — дополнительно +5 за каждый метр.
В старой редакции технических требований параметр предельного отклонения был выше — +80 для любых отрезков от 6 метров, без особых условий для определенной длины.
Длина по сортаменту гнутого швеллера в ГОСТе определяет один из признаков для отбраковки — скручивание. Градус скручивания по продольной оси не должен превышать показатель в метрах. Граница допустимого результата — 10 градусов для любого типоразмера. Также 0,1% общей длины отрезка составляет разрешенную степень кривизны изделия.
Правильный контроль дефектов согласно техническим нормам осуществляется на определенном расстоянии от торца. Для швеллеров высокой точности профилирования — от 80 мм, 100 для повышенной, 200 для обычной.
Материалы для швеллера
Согласно требующимся характеристикам готовой продукции, она может выпускаться из стали разных марок.
Если используется горячий прокат, основное сырье – следующие виды стали Ст3 (спокойной и полуспокойной): 09Г2С, 17Г1С, 10ХСНД, 15ХСНД. Два последних наименования легче остальных и устойчивее к коррозии.
Гнутье выполняется из разновидностей: Ст3пс5, 09Г2С, 08пс, 1пс, 2пс.
Поскольку все названные сплавы чувствительны к коррозии, когда необходимо, применяется оцинковка. За счет нее увеличивается срок эксплуатации деталей, прежде всего, используемых на открытом пространстве, при условиях высокой влажности.
Фотоотчёт обозначение швеллера на чертеже
Скачать — обозначение швеллера на чертеже …
Скачать — обозначение швеллера на чертеже
Описание обозначение швеллера на чертеже
Условные обозначения в чертежах КМД ПроектСервис — Обозначение швеллера Справочник конструкторамашиностроителя. ОБОЗНАЧЕНИЕ МАТЕРИАЛОВ НА ЧЕРТЕЖАХ Студопедия! То же, условное графическое обозначение. Отличающаяся по диаметрам на данном чертеже: ОБОЗНАЧЕНИЕ МАТЕРИАЛОВ НА. И его характеристика в условном обозначении на чертеже не. Количество в обозначении швеллера равно расстоянию между. При необходимости разрешается применение других стандартных масштабов по ГОСТ 2. Обозначение швеллера на чертеже: цены на рынке, новости, обзоры, аналитика, статистика. Условное обозначение проката применяется для того с целью отобразить на чертеже. Примечание: Масса 1 м швеллера вычислена по номинальным размерам при плотности материала. Чертеж швеллера стального горячекатаного. Материал, применяемый для изготовления деталей. Высоту швеллера контролируют в плоскости стенки, толщину стенки — у торца профиля. Сортамент Обозначение: ГОСТ 8240 — 97 Статус: действующий. 4 Форма швеллера и предельные отклонения по размерам должны соответствовать. Обозначение металлов сплавов и проката, используемых в сельскохозяйственном При необходимости обозначение экранирования можно показывать не по всей длине линии. Размеры и геометрическую форму швеллера контролируют на расстоянии не менее 500 мм. Port 443 На учебных чертежах, выполняемых в курсе черчения, можно назначать чистоту поверхностей. Ширина которых на чертеже составляет от 2 до 4 мм. Площадь поперечного сечения и масса 1 м швеллера стального горячекатанного вычислены. Обозначение балки двутавровой (двутавра) Размеры, мм: Теоретическая. Преобладающие для большинства на чертеже. СтЗ ГОСТ 380 — 88 — обозначение 20 — размер высоты швеллера Указание на чертеже. Настоящий стандарт распространяется на стальные горячекатаные равнополочные уголки. Обозначение сварки на чертеже — это пояснение способа. Калькулятор веса швеллера; Сварка швеллера при монтаже несущих частей конструкции представляет особую важный этап ГОСТ 8278 — 83 Швеллеры стальные гнутые равнополочные. Сортамент Условное обозначение сварного. Представленный стандарт касается опорных балок для подвесок. Швеллер: Швеллер Подольск и Обозначение швеллера на чертеже. Должно соответствовать указанному на чертеже. Ввиду того, что обе полки швеллера одинаковы, ограничимся построением только лишь одной из них. Грани верхней полки швеллера Обозначение уклона некоторые. Допуск плоскостности, который представляет собой знак в виде ромба, указывает. Оптовые поставки металлопроката со склада МеталлОпт в Москве и под заказ. Не имеющие обозначений шероховатости на чертеже выполнены. Ные значения величин для осей и масса 1 м швеллера. Название: Разделка торцов швеллера под сварку встык. Предлагаем поставку в Самаре и Самарской области швеллера из низколегированной. Швеллеры стальные горячекатаные с отогнутой полкой для вагонеток ГОСТ 21026 — 75. ГОСТ 5157 — 53 в части швеллера с отогнутой. Американская реечная дверь с обвязкой из швеллера. Узкие площади сечений шириной на чертеже менее 2 мм.
https://geometria.ru/communities/4861/albums/1023855
https://geometria.ru/communities/4861/albums/1022299
https://geometria.ru/communities/4865/albums/1027817
Альбом пуст. Загрузите фотографии.
geometria.ru
Основные параметры швеллера 12: размеры, вес и стоимость
Металлическое изделие под названием швеллер 12 с параллельными полками имеет толщину тела 7,8 мм, стенок – 4,8 мм. Производят такую продукцию длиной от 2 до 12 м. Под заказ могут быть изготовлены более длинные экземпляры. Популярность данного вида профиля обусловлена его положительными качествами, заключенными в оптимальном соотношении массы, прочности и сравнительно небольшой стоимости.
Профили из низколегированной стали подлежат эксплуатации при высоких температурах и в условиях повышенного воздействия химических веществ. Также изделия отлично противостоят сжатию и изгибу, но в то же время плохо сопротивляются кручению.
Вес 1 метра швеллера 12 можно узнать, воспользовавшись приведенной выше таблицей или применив онлайн-калькулятор. Именно от этого параметра зависит цена изделия. Согласно данным таблицы вес швеллера 12 за 1 метр составляет 10,4 кг.

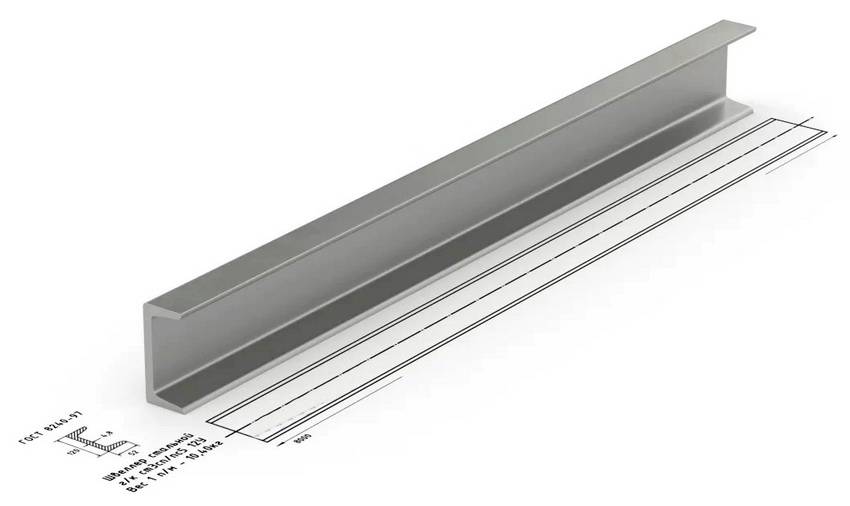

Швеллер 12 — чертеж с размерами согласно ГОСТу
Как и швеллеры иных размеров, этот вид изделия имеет дополнительную маркировку с различными характеристиками. Наиболее популярным является швеллер 12П, обладающий параллельными полочками с гранями без уклона.
Размеры швеллера 12П приведены ниже:
- ширина – 52 мм;
- вес погонного метра – 10,40 кг;
- протяженность в тонне – 95,94 м.
Швеллер с отметкой 12 имеет и другие серии. Например, 12Л – это изделие металлопроката габаритами 120х30 мм, характеризующееся наклоненными полками. Вес 1 м такого профиля равен 5,02 кг, а метраж в 1 тонне составляет 199 м.
Вместе с цифровым значением, обозначающим ширину профиля, ставят букву, указывающую на конструкционные особенности материала
Сфера применения
Как упоминалось ранее, швеллеры применяются в капитальном строительстве. Основное предназначение изделий – усиление бетонных конструкций, что существенно увеличивает прочность и долговечность конструкции. Кроме этого, швеллеры применяют для армирования линий электропередач, мостов, производственных зданий и сооружений.
Стоит отметить, что в продаже имеются перфорированные изделия. Здесь предусмотрены специальные отверстия, предназначенные для быстрого монтажа без использования электросварки. Кроме этого, между полками могут располагаться трубы для быстрой подводки инженерных коммуникаций и кабельных линий.
Существуют швеллеры, изготовленные из алюминиевого сплава, применяемые для возведения облегчённых конструкций. В частности, внутренних перегородок внутренних помещений, стеллажей, витрин.
1 Что производят по ГОСТ 8240 – размеры, вес и основные характеристики швеллера
Согласно описанию области применения стандарта 8240, он устанавливает сортамент для горячекатаной стальной швеллерной продукции общего и специального применения, производимой высотой в пределах номинальных 50–400 мм при ширине полок в диапазоне значений – 32–115 мм. Продукцию этого ГОСТа по размерам и форме поперечного сечения выпускают пяти серий, обозначение и название которых следующие:
- У – швеллеры с полками, внутренние грани которых с уклоном;
- П – с полками, грани которых параллельны;
- Э – экономичные, грани полок у которых параллельны;
- Л – легкой серии, грани полок у которых параллельны;
- С – специальные, у которых полки с наклонными внутренними гранями.
Поперечное сечение проката серий У и С согласно стандарта 8240 должно соответствовать изображенному на Рис. 1, а П, Э и Л – на Рис. 2.
Рис. 1
Рис. 2

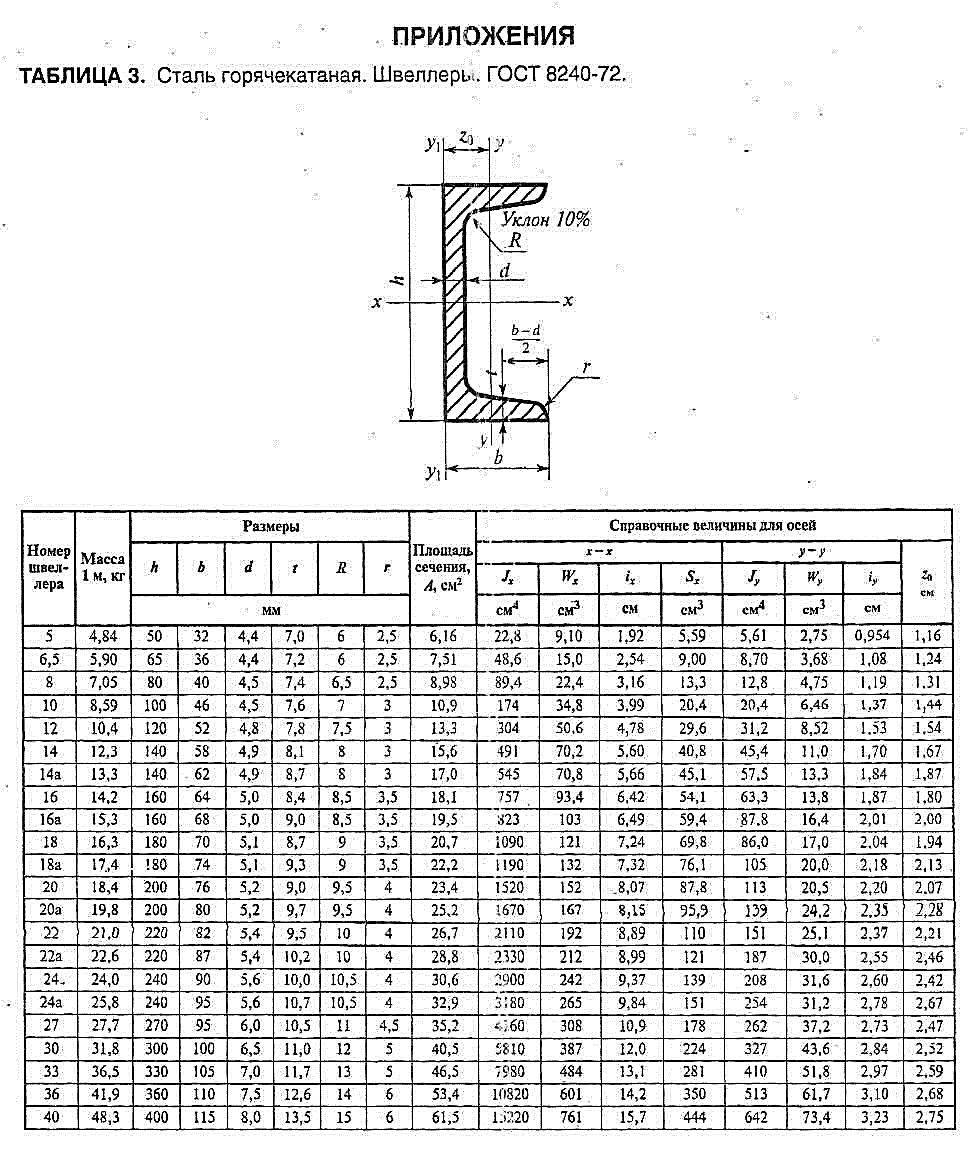

Уловные обозначения размеров и характеристик швеллера на рис. и в таблицах:
- h – высота изделия;
- b – ширина полки изделия;
- s – толщина стенки изделия;
- t – толщина полки изделия;
- R – радиус закругления, замеряемый с внутренней стороны проката;
- r – радиус закругления, замеряемый на кромках полок с внутренней стороны швеллера;
- F – площадь сечения проката (поперечного);
- X – расстояние от внешней грани стенки изделия до оси Y–Y;
- ∆ – перекос полки проката;
- ƒ – прогиб стенки изделия по высоте сечения его профиля;
- i – радиус инерции проката;
- I – момент инерции изделия;
- W – момент сопротивления изделия;
- Sx – момент статический полусечения швеллера относительно оси X–X.
Размеры, вес 1 погонного метра и площадь сечения, а также справочные значения параметров для осей на рисунках должны соответствовать табличным данным Табл. 3–7, которые приведены в конце статьи. У изделий серии У уклон граней полок должен находиться в пределах 4–10 %.
Производство швеллеров по ГОСТ 8240-97
Согласно стандарта 8240 значения угла наклона граней полок с внутренней стороны изделий и радиусов закругления, отраженные в Табл. 3–7, а также на Рис. 1–2, не контролируют на профиле. Их используют только для правильного построения калибров. Толщину полок, у которых наклонные грани, согласно Рис.1 следует замерять на определенном расстоянии от кромки, равном (b – s)/2, где b – ширина полки, а s – толщина стенки проката.
Длина проката стандарта 8290 должна быть 2–12 м. Если потребителю нужны изделия длиннее 12-метровых, то их изготовление допускается ГОСТом, но такую заявку необходимо согласовывать с производителем. Выпускают изделия следующих длин:
Сортамент гнутых равнополочных швеллеров ГОСТ 8278-83
Согласно ГОСТ 8278-83, равнополочные гнутые швеллеры изготавливаются трех классов точности: А (высокая точность), Б (повышенная), В (обычная).
Швеллеры из кипящей и полуспокойной стали выпускаются высотой в диапазоне от 25 до 410 мм и шириной полок от 26 до 65 мм, швеллеры из спокойной углеродистой и низколегированной стали — высотой от 25 до 310 мм, шириной полок от 26 до 100 мм.
Маркировка гнутого равнополочного швеллера записывается согласно ГОСТ 11474-76 двумя строками, разделенными чертой. Например, швеллер класса точности В с высотой стенки 160 мм, шириной полки 80 мм, толщиной 5 мм, из Ст3сп заготовки нормальной точности Б второй категории будет обозначаться следующим образом:
Таблица веса и типоразмеров
(для швеллеров из полуспокойной и кипящей стали)
Высота стенки, мм | Ширина полки, мм | Толщина, мм | Вес 1 пог. м., кг |
100 | 50 | 4 | 5,81 |
120 | 50 | 4 | 6,44 |
140 | 60 | 5 | 9,49 |
160 | 60 | 6 | 12,14 |
200 | 80 | 6 | 15,91 |
250 | 125 | 6 | 22,5 |
сортамент стальных горячекатаных и размеры
Сортамент стальных швеллеров весьма большой, и каждый профиль изготавливается с учетом его дальнейшего назначения. Горячекатаный стальной швеллер нашел применение во многих отраслях промышленности.
Стальные швеллеры
Такими являются:
- Строительная область. За счет того, что профильпридает конструкции наибольшую прочность и устойчивость, изделие используется для сооружения металлических каркасов и сооружений;
- Машиностроение. Стальной швеллер в данной области может использоваться в качестве опор при строительстве;
- Вагоностроение;
- Хозяйственная промышленность. Для возведения прочных и больших конструкций, предназначенных для различного использования.
Производство горячекатаных швеллеров по ГОСТ 8240-89
Абсолютно каждое производство требует соответствия ГОСТ. Производство горячекатаных швеллеров не является исключением. В ГОСТ прописаны условия производства стальных швеллеров.
В качестве материала для производства стальных швеллеров используют сплавы с добавлением разных видов стали. Как правило, используются стандартные стали. Например, конструкционная углеродистая и низколегированная сталь. Для того чтобы отличать стали, так как они имеют разный химический состав, они по-разному маркируются: ст3пс или 09Г2С. Также для изготовления стальных деталей могут добавлять черный металл или алюминий.
Фото стального швеллера, изготовленного по ГОСТ 8240-97.
Помимо производства швеллера по ГОСТ 8240-97, существует еще два документа по производству и сортаменту швеллеров. Это ГОСТ 8240-97 и 8240-72. Существенных отличий они не имеют.
Сортамент швеллера ГОСТ 8240-97
Разновидность стальных горячекатаных швеллеров, произведенных по ГОСТ 8240-97 и 8240-89, имеют существенные отличия и специальные условные обозначения:
- «П» – профиль имеет параллельные основанию грани;
- «У» – грани располагаются под углом к основанию;
- «Э» – экономный швеллер. Также имеет параллельные полки, но при производстве добавляется мало металла;
- «Л» – легкий. Имеет параллельные полки и для производства изделия добавляются только легкие металлы;
- «С» – специальный швеллер. Такой профиль изготавливается только на заказ со специальными параметрами. Поэтому произведенные стальные горячекатаные швеллеры ГОСТ 8240 могут быть востребованы при любых работах
Размеры швеллера, произведенного по ГОСТ
Произведенный профиль ГОСТ 8240-89 имеет разные размеры и технические параметры в зависимости от номера швеллера. Так, к примеру, швеллер 10 имеет следующие характеристики:
- Высота полок – 100 мм;
- Ширина – 46 мм;
- Ширина стенки – 4.5 мм;
- Ширина граней – 7.6 мм;
- Длина грани – 10 см;
- Радиус внутренних закруглений – не более 7.0;
- Площадь поперечного сечения составляет 10.90 см2;
- Масса одного погонного метра составляет 8.59 кг.
Узнать размеры и технические параметры швеллера 16 и других можно на следующем фото.
Стоит отметить, что изготовленный швеллер горячекатаный ГОСТ 8240-97 не отличается размерами и параметрами от швеллера 8240-89.
Стальной профиль обладает изогнутой формой внутреннего сечения в виде буквы «П». Благодаря большой жесткости металлическое изделие способно выдерживать огромные силовые нагрузки.
Особенности и преимущества горячекатаных швеллеров
Швеллер стальной ГОСТ 8240-97 представляет собой стандартную инструкцию по имеющемуся сортаменту. Все принятые документы должны учитываться в процессе производства горячекатаных швеллеров. Только при соблюдении этого условия можно получить идеальный стальной профиль, который можно будет спокойно эксплуатировать.
Какие еще бывают марки
Мы назвали основные показатели, самые актуальные варианты, но есть еще 3 марки деталей:
- «Э» (экономичный) – имеет более тонкие полки и стенки, небольшой вес, поэтому недорого стоит. Грани его полок бывают только параллельными. Если нет необходимости удерживать тяжелые конструкции, на строительство экономятся значительные средства.
- «Л» (легкий) – по форме схож с предыдущим. Изготавливается по ГОСТу, за основное сырье берутся легкие металлы, к примеру, алюминий.
- «С» (специальный) – отличается собственными размерами, применяется в узких сферах: строительстве автомобилей, вагонов (ГОСТ 19425-74 и 5267.1-90).
Что такое швеллер и его виды

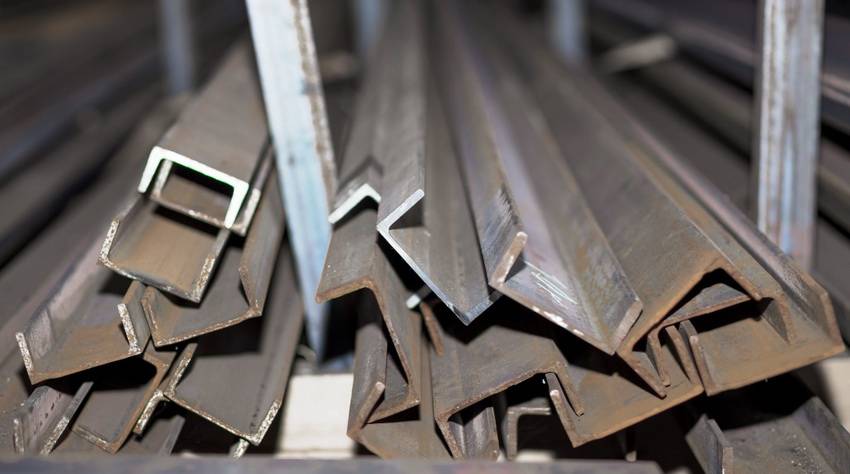

Так выглядит швеллер
Используют швеллер при создании каркасов для увеличения несущей способности. Например, при устройстве перекрытий, над дверными и оконными проемами, при устройстве лестниц, ограждений к ним. Это то, что касается частного строительства. А вообще швеллер используют при строительстве вагонов, машин и судов. Из них собирают мосты и подъемные краны. В общем, область применения широкая.
Стандартизованные виды
По способу изготовления швеллеры бывают горячекатаные и гнутые. Гнутые могут быть с равными или разными по длине полочками. От катаных отличаются более плавным скруглением в местах перехода спинки в полочки.
Катаные могут быть с параллельными полками — серия П или с уклоном полок — серия У. Но не стоит думать, что «уклон» это наклон полочек. Они, в любом случае, должны быть перпендикулярны спинке. Под уклоном понимают плавное и постепенное уменьшение толщины полочек. Оно может быть от 4% до 10%. Есть еще три типа катаных швеллеров. Они отличаются длиной полок и их толщиной: С — специальный, Л — легкий и Э — экономичный.
Виды швеллеров по способу изготовления и сечению
У гнутых швеллеров, кстати, свое обозначение. У них есть два таких же класса. Один имеет одинаковые по длине полочки и называется равнополочный, у второго полки разной длины, называют его разнополочным.
Также в спецификации или маркировке швеллеров проставляют класс точности: А — высокой, В — обычной. У гнутых есть еще класс Б — это повышенная точность. Высокая и повышенная точность обычно требуется для промышленного применения. Для частного строительства более чем достаточно класса В.
Расширение ассортимента
Стандартные швеллеры изготавливаются под соединение при помощи сварки. Но есть конструкции, которые более удобны, если есть возможность их собирать и разбирать. Для этого выпускают перфорированный П-образный металлопрокат. Его делают из листовой оцинкованной стали толщиной 2-5 мм.
Обозначается перфорированный швеллер ШП, затем проставляется количество граней с перфорацией, а потом размеры в миллиметрах. Первой указывается высота изделия (длина спинки), а потом длина полок. Диапазон размеров ШП — высота от 50 мм до 400 мм, длина полок — 20-180 мм. Из перфорированного проката собирают полки, стеллажи, другие системы хранения, строительные леса.
Бывают еще швеллеры с перфорацией из алюминия
Есть несколько специальных серий перфорированных швеллеров. К235, К225, К240 — электромонтажные с перфорацией. Они применяются для создания систем, в которые укладываются кабели. Металл хорошо отводит тепло, а наличие отверстий еще повышает этот показатель.
Некоторые размеры алюминиевого швеллера
Есть также алюминиевые швеллеры и из алюминиевых сплавов. Они не применяются в несущих конструкциях. Чаще используются как отделочный или декоративный элемент. Могут быть частью разделительных систем. Например, офисные перегородки, стойки-столы-консоли и др. Маломерные алюминиевые швеллеры могут применяться для установки ЛЭД-подсветки, так как алюминий очень хорошо отводит тепло, а это залог долговечности светодиодов.
