Наружная гидроизоляция
Главное назначение – предотвращение негативных воздействий окружающей среды. Самая удобная реализация – когда ещё во время закладки колец применяют подобную обработку. Иначе потом придётся вручную откапывать готовый ствол. Смотровые, канализационные колодцы обнажают полностью. Для питьевых нужно на 50 сантиметров от отметки уровня воды. Работы выполняют при температуре воздуха от +5 градусов. Кессон для скважины требует таких же условий.
Материалы наносят только на сухие основания, тогда всё будет хорошо держаться. Если колодец действующий – его предварительно осушают. Наружные стенки в любом случае очищают от грязи и пыли, любых дефектов на поверхности.
Отдельный этап – пропитка с помощью грунтовки. От типа колодца зависит, какую марку надо использовать в том или ином случае. И какой кессон для скважины обустраивают.
Выравнивание наружной поверхности колец, укладка гидроизоляции – последние этапы. Внешние швы тоже покрывают дополнительными материалами. Кольца засыпают сверху землёй, когда изделия полностью высохли.
Особенности конструкции из бетона
Сделать колодец из бетонных колец можно, как это ни странно, своими руками. Хоть наиболее широко применяемое для этого кольцо – КС 10.9 – весит 600 килограмм, существует несколько способов спустить его в будущую горловину колодца.
К прочему, вы также можете узнать больше про сборные железобетонные кольца для колодцев.
Выкапывают яму большого размера на глубину 1.5-2 кольца. Первое кольцо устанавливают в центр и начинают обкапывать изнутри. Под своим весом оно проседает и освобождается место для новых колец. Так постепенно, наращивая глубину по одной секции, колодец устремляется к водоносному слою.
Для ручного сооружения устройства лучше брать бетонные кольца КС 7.3, КС 7.9, КС 10.3 и КС 10.9. Первая цифра показывает внутренний диаметр в дециметрах, а вторая – высоту изделия.
Также можно взять бетонные изделия с замками («с четвертью»). Благодаря замковым соединениям на торцах, горловина колодца получается надежной и монолитной. Еще одним плюсом моделей с четвертью является то, что они сами выравниваются. Так что не нужно тратить силы, чтобы выставлять их идеально ровно.
Колодезные размеры: диаметр, вес, высота, толщина
Самое маленькое серийное бетонное кольцо имеет внутренний диаметр 0.7 м. Самый большой диаметр – два с половиной метра.

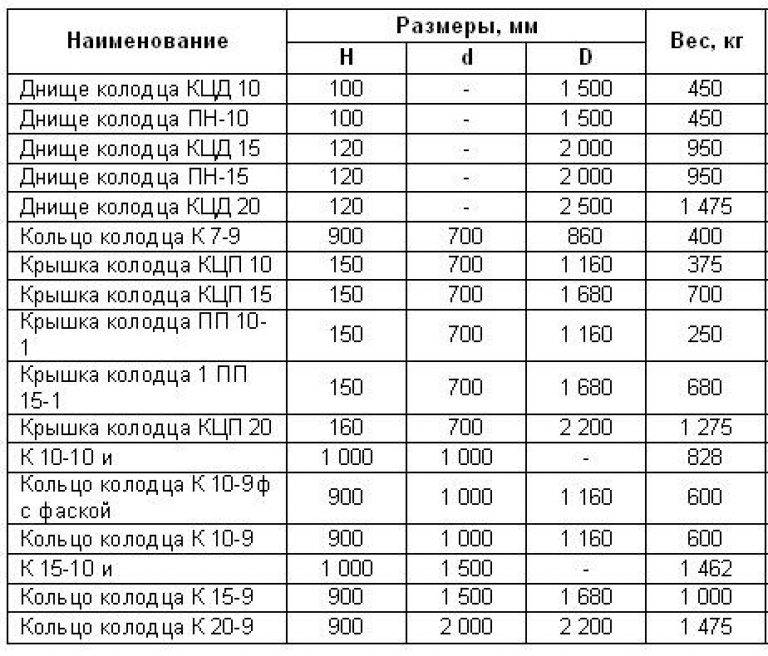

Размеры и масса бетонных колец для колодцев.
Маленькие канализационные
Маленькие изделия применяют для водоносных колодцев. Большие необходимы в процессе монтажа канализации и смотровых колодцев. Кольца могут иметь разные размеры стенок. Высота может составлять от десяти сантиметров до трех метров.
Пошаговая инструкция создания домика для колодца своими руками изложена в данном материале.
Армированные и железобетонные модели: сколько весят
Ниже приведены несколько популярных типов колец из белого и серого армированного бетона:
- К-7-1 – с внутренним диаметром в семьдесят сантиметров и высотой в десять. Толщина стенок – 80 мм (или 8 см). Такое изделие весит 46 кг и позволяют наращивать высоту (глубину) колодца с минимальными размерами.
- К-7-10 – это, так сказать, «золотой стандарт». Высоты один метр вполне хватает, чтобы с помощью техники можно было работать и довольно быстро монтировать колодец на участке. Вес – 457 кг.
- К-7-5 или К-7-6. Изделие для ручной работы с меньшей высотой. Их вес, соответственно, 230 и 275 кг.
- К-20-10 – самое большое кольцо из бетона. Его вес – 2.5 тонны. Для своего колодца оно вряд ли понадобиться.
Внутренне устройство
Очень важно обеспечить качественную герметизацию колодца. Это позволит не только пользоваться им по назначению, но и существенно продлит срок эксплуатации
Вас также могут заинтересовать декоративные крышки на колодец.
Герметизация
Обычно герметизацию делают с помощью раствора цемента. Стыки колец колодца еще на стадии опускания обмазывают раствором. Перед этим их нужно скрепить между собой железными крючьями или скобами. Если использовать кольца с замковым соединением («с четвертью»), то без металлических скоб можно обойтись. Кольца идеально становятся одно на другое. Необходимо лишь обеспечивать аккуратную установку, чтобы избежать сколов и обрушения тонких частей стенки.
Модели с четвертью имеют те же основные размеры, что и обычные бетонные кольца. К-7-9ч, К-7-10ч и К-10-10ч. Сзади маркировки к ним дописывают букву «ч», чтобы показать, что это «кольцо бетонное с четвертью».
Сколько стоит? Цена за К-10-10ч будет 2150 рублей при весе кольца 640 кг.
К-7-9ч имеет массу 400 кг и стоит полторы тысячи рублей.
Гидроизоляция
Существуют и другие способы гидроизоляции своего колодца, септика или бетонного кессона. Варка битума на костре – самый распространенный из них. Но далеко не самый эстетичный и надежный. Гораздо лучше приобрести в специализированной торговой точке какой-нибудь готовый вариант герметика на основе битумной смолы. В магазинах есть специальные пропитки и концентраты, которые при нанесении их на бетонную поверхность создают водонепроницаемый слой. Рекомендуем также изучить материал о том, какое должно быть расстояние от колодца до колодца.
Также некоторые владельцы бетонных колодцев заказывает себе герметизацию из полиэтиленового слоя. Способ довольно затратный, да и тогда уж лучше приобрести весь колодец в сборе из полимеров.
О том, как выбрать насос для колодца узнаете здесь.
Что ещё потребуется? Дополнительные элементы
Нужно отметить, что установка одних колец не решит проблему качественной системы водоснабжения. Чтобы колодец соответствовал предъявляемым требованиям, потребуется монтаж дополнительных элементов. Это не обязательное условие, но соблюдение этого правила поможет предотвратить загрязнение системы сточными водами, увеличит срок эксплуатации, придаст конструкции завершённый вид.
Для этого применяются:
- Плиты низа – обеспечивают надёжное основание.
- Плиты перекрытия – благодаря узкому отверстию сверху такой плиты устанавливают кольцо малого диаметра, закрываемое обычной крышкой канализационного люка.
- Доборные кольца – изделия стандартного диаметра, но меньшей толщины. Такие элементы помогают поднять высоту колодца на нужный уровень.
Использование таких изделий обеспечивает колодцу максимальную герметичность, предотвращает промерзание труб в зимний период.

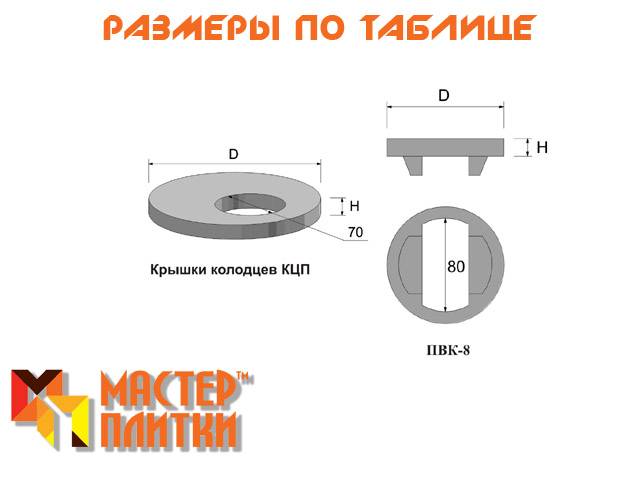

Крышки для колодцев
Наименование | Диаметр Dн, мм | Диаметр Dвн, мм | Толщина H, мм | Объем бетона, куб.м | Вес, тонн |
1ПП 15 | 1680 | 700 | 150 | 0.333 | 0.69 |
1ПП 20 | 2200 | 700 | 160 | 0.608 | 1.37 |
1ПП 25 | 2700 | 700 | 180 | 1.031 | 2.45 |
1ПП 25-2 | 2700 | 700 | 180 | 1.031 | 2.4 |
1ПП 8 | 1000 | 580 | 170 | 0.134 | 0.33 |
1ПП15-1 | 1680 | 700 | 150 | 0.27 | 0.68 |
1ПП15-2 | 1680 | 700 | 150 | 0.27 | 0.68 |
1ПП20-1 | 2200 | 700 | 160 | 0.51 | 1.38 |
1ПП20-2 | 2200 | 700 | 160 | 0.51 | 1.38 |
2ПП 15 | 1680 | 700 | 150 | 0.333 | 0.69 |
2ПП 20 | 2200 | 1000 | 160 | 0.608 | 1.2 |
2ПП 20-2 | 2200 | 1000 | 160 | 0.45 | 1.2 |
2ПП 25 | 2700 | 700 | 180 | 1.031 | 2.4 |
2ПП 25-2 | 2700 | 700 | 180 | 1.031 | 2.31 |
2ПП 8 | 1000 | 800 | 170 | 0.134 | 0.33 |
2ПП15-1 | 1680 | 700 | 150 | 0.27 | 0.68 |
2ПП15-2 | 1680 | 700 | 150 | 0.27 | 0.68 |
2ПП20-1 | 2200 | 1000 | 160 | 0.45 | 1.2 |
3ПП 15 | 1680 | 1000 | 150 | 0.333 | 0.54 |
3ПП 15-1 | 1680 | 1000 | 150 | 0.21 | 0.53 |
3ПП 15-2 | 1680 | 1000 | 150 | 0.21 | 0.53 |
3ПП 20 | 2200 | 700 | 160 | 0.608 | 1.34 |
4ПП 20-2 | 2200 | 700 | 160 | 0.608 | 1.28 |
КЦП1.20Н | 2200 | 700 | 160 | 0.51 | 1.28 |
КЦП1.25Н | 2700 | 700 | 180 | 0.92 | 2.31 |
КЦП2.25 | 2700 | 700 | 180 | 0.96 | 2.40 |
ПВГ-15 | 1720 | 700 | 140 | 0.27 | 0.68 |
ПВГ-20 | 2240 | 700 | 160 | 0.57 | 1.43 |
ПВГ-25 | 2740 | 700 | 180 | 0.99 | 2.48 |
ПВК-8 | 1000 | 400 | 170 | 0.06 | 0.15 |
ПК-10 | 1200 | 700 | 120 | 0.09 | 0.225 |
ПК-12 | 1450 | 700 | 140 | 0.18 | 0.45 |
ПК-15 | 1720 | 700 | 140 | 0.27 | 0.68 |
ПК-15-10 | 1720 | 1000 | 140 | 0.21 | 0.52 |
ПК-20 | 2240 | 700 | 160 | 0.54 | 1.35 |
ПК-20-10 | 2240 | 1000 | 160 | 0.5 | 1.25 |
ПК-25 | 2740 | 700 | 180 | 0.96 | 2.4 |
ПК-25-15 | 2740 | 1500 | 180 | 0.74 | 1.85 |
ПКБ8 | 1000 | 400 | 170 | 0.06 | 0.15 |
ПКМ8 | 1000 | 580 | 170 | 0.08 | 0.19 |
ПП 10 | 1160 | 700 | 150 | 0.159 | 0.25 |
ПП 13 | 1410 | 700 | 150 | 0.234 | 0.44 |
ПП10-1 | 1160 | 700 | 150 | 0.1 | 0.25 |
ПП10-2 | 1160 | 700 | 150 | 0.1 | 0.25 |
ПП13-1 | 1410 | 700 | 150 | 0.18 | 0.45 |
ПП13-2 | 1410 | 700 | 150 | 0.18 | 0.45 |
Плиты днища
Наименование | Диаметр D, мм | Толщина h, мм | Объем бетона, куб.м | Вес, тонн |
ПН 7 | 840 | 100 | 0.12 | 0.09 |
ПН10 | 1500 | 100 | 0.18 | 0.45 |
ПН15 | 2000 | 120 | 0.38 | 0.95 |
ПН20 | 2500 | 120 | 0.59 | 1.48 |
ПН25 | 3000 | 140 | 0.98 | 2.45 |
Опорные кольца
Наименование | Диаметр D, мм | Диаметр d, мм | Толщина H, мм | Объем бетона, куб.м | Вес, тонн |
К-1 | 840 | 700 | 180 | 0.053 | 0.13 |
КО1 | 900 | 600 | 100 | 0.045 | 84 |
КО4 | 840 | 580 | 40 | 0.02 | 40 |
КО6 | 840 | 580 | 70 | 0.02 | 0.05 |
Кольца с крышками
Наименование | Диаметр D, мм | Высота H, мм | Диаметр d, мм | Толщина B, мм | Объем бетона, куб.м | Вес, кг |
ПК 10 | 1160 | 890 | 1000 | 80 | 0.36 | 780 |
ПК 15 | 1680 | 890 | 1520 | 80 | 0.61 | 1400 |
Основные характеристики бетонных колец
Применение сборных железобетонных конструкций при производстве строительства позволяет значительно сократить сроки производства работ, повышая при этом производительность. Именно кольца считаются изделием, наиболее часто применяемым в процессах строительства.
Область применения
Сфера использования таких изделий может быть самая различная:
- Сооружение питьевых колодцев;
- Обустройство смотровых колодцев, необходимых для контроля состояния систем коммуникации;
- Строительство септиков;
- Обустройство ливневой канализации и т. д.
Схема септика
Преимущества и недостатки
К достоинствам конструкций такого рода можно отнести:
- Высокий уровень прочности;
- Долговечность;
- Морозоустойчивость;
- Простота монтажа;
- Простота эксплуатации;
- Небольшая цена.
Но существует и один существенный недостаток, который кроется в большом весе. Так, например, ответом на вопрос о том, сколько весит бетонное кольцо диаметром 1 метр, становится величина, равная 600 кг. А это говорит о том, что транспортировка подобного изделия к месту застройки невозможна без спецтехники.
Размеры конструкций
Габаритные размеры вес бетонных колец — это два параметра напрямую связанные между собой. Как масса, так габаритные параметры таких изделий могут быть различными, в зависимости от типа создаваемого изделия и цели его использования.
На сегодняшний день существуют кольца следующих типоразмеров:
- КЦ-10. Высота такого изделия составляет 0,9 м, внешний диаметр – 1,16 м, а вес бетонного кольца 1 метр внутреннего диаметра составляет 0,6 тонны;
- КЦ-15. Такое кольцо именуется средним и обладает следующими параметрами: высота — 0,9 м, внутренний диаметр – 1,5 м, внешний диаметр – 1,6 м, масса изделия – 1 тона;
- КЦ-20. Кольцо выстой – 0,9 м, с весом 1,5 тонны, и диаметрами внешним и внутренним 2 м и 2,2 м соответственно.
Типоразмеры
Современные производители предлагают кольца с диаметром от 0,72 до 2 метров и стандартной высотой в 90 см.
Помимо таких стандартизированных изделий, существуют также и нестандартные, которые называют доборными.
Отличаться такие изделия от типовых могут по следующим параметрам:
- Формой самой конструкции;
- Толщиной стенки, которая варьируется от 65 мм до 115 мм;
- Наличие на поверхности замков, которые позволяют упростить процесс сборки конструкции;
- Высотой;
- Диаметром.
Так, к примеру, можно приобрести бетонные кольца большого диаметра (более 2 м) или даже квадратные изделия.
Квадратные конструкции
Типы колец
По типу конструкции такого рода делятся на два основных типа:
- Прямые. Соединение таких колец производится с помощью металлических скоб и цементного раствора;
- С замком — такие изделия наделены кольцевым выступом в верхней части и выемкой в нижней. Установка подобных элементов друг на друга позволяет создавать прочные соединения, что исключает вероятность смещения.
Замковое кольцо

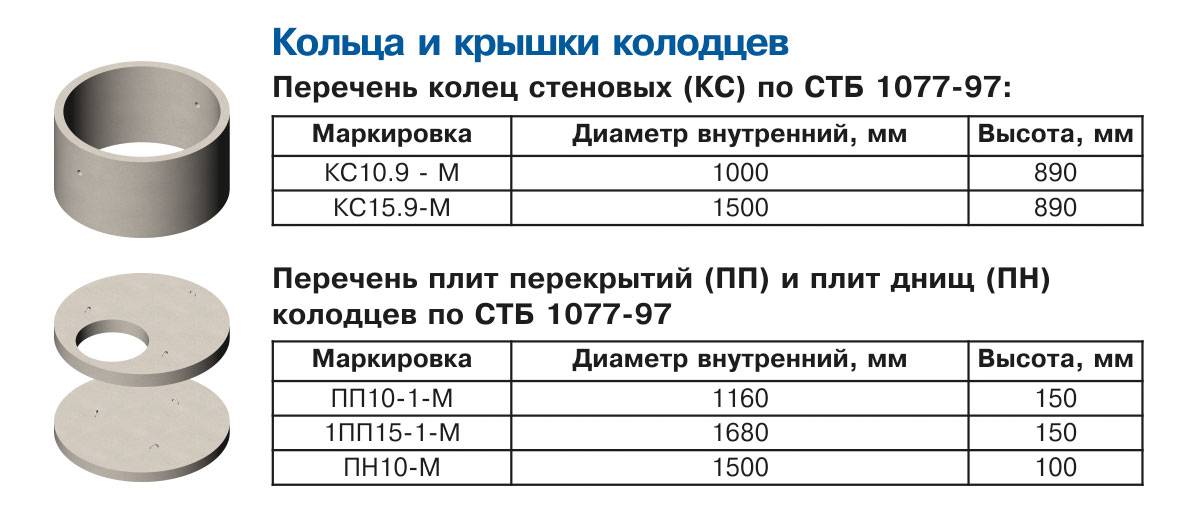

Дополнительные элементы к колодцам железобетонным
Понятно, что колодезные кольца – это всего лишь часть всей колодезной конструкции. Конечно, многое будет зависеть от назначения самого сооружения. К примеру, если это сборный колодец для канализационных стоков, то строить его надо, как герметичный резервуар. То есть, у него должны быть герметичны не только стенки ствола, но и днище. Такие колодцы также снабжаются крышками с люком. Есть и перфорированные днища, которые используются в септиках для беспрепятственного прохождения воды в грунт. Поэтому стоит рассмотреть все аксессуары к колодцам железобетонным.
Железобетонное кольцо, крышка с отверстием и глухое днище
Итак, о двух вариантов днищ было уже сказано. Хотя надо отметить, что многие дачники, сооружая колодцы для канализационных систем, обходятся днищем, которое заливают по месту установки колец в виде плоского фундамента, повторяющего форму сечения колодца.
- Крышки колодца железобетонного. В принципе, это стандартная плита, в которой сделано отверстие для люка. Оно может располагаться по центру плиты или чуть в стороне.
- Опорное кольцо. Это промежуточный элемент, который устанавливается на горловину ствола. Обычно его используют лишь в том случае, если верхнее кольцо, формирующее оголовок сооружения, слишком мало выступает над уровнем грунта. То есть, опорным кольцом увеличивается высота оголовка. Его высота всего 18 см, что дает возможность приподнимать верхнюю часть ствола на небольшой размер. Кстати, такие кольца используются в основном в строительстве колодцев, которые попадают на автомобильные дороги. Их устанавливают, чтобы выровнять уровень сооружения с уровнем дорожного покрытия.
- Домики для колодцев. Основное их назначение – защита открытой горловины от попадания внутрь шахты грязи, пыли, плит и мелких животных, а также атмосферных осадков. Но многие загородные застройщики придают им декоративное наполнение, делая иногда из обычного навеса произведение искусства. Такие домики в основном устанавливают на колодцы, из которых поднимают воду для питья и бытовых нужд. Для остальных типов они не применяются.
- Плиты перекрытий. По сути, это все те же крышки с отверстиями под люк. Их также можно использовать в качестве завершающего элемента, устанавливаемого на горловину сооружения, а можно монтировать и внутри ствола колодца, как элемент, который выравнивает нагрузки на всю высоту шахты.
Плюсы и минусы
Железобетонные конструкции давно занимают лидирующее положение на рынке стройматериалов, но и при их использовании покупатель должен быть готов к столкновению с некоторыми трудностями. При сравнении с аналогичной продукцией, выполненной из других материалов (пластик, полимерные смеси), можно выделить неоспоримые преимущества:
- пригодность для любых типов сооружений;
- доступность цен;
- большой выбор размерных моделей;
- долговечность и прочность, обеспеченные использованием тяжелого армированного бетона марок 200-500;
- жесткость конструкции, которую можно устанавливать и на нестабильных грунтах;
- простота и скорость монтажа;
- возможность изготовлять комплектующие на месте работ своими руками;
- надежная защита от сезонного вспучивания грунта и от попадания в систему грунтовых вод.
Железобетонные конструкции.
К недостаткам относятся:
- трудности транспортировки;
- габариты и вес, которые требуют при установке использования специальной техники;
- отсутствие мобильности (установленный колодец перенести крайне проблематично).
Расчеты и указания по применению
Кто откажется от качественного изделия? Таких людей, наверное, нет в природе. Как получить это качество? Рассмотрим требования, предъявляемые кольцам в отдельности и всей конструкции в целом:
- Вес колодезного кольца и само изделие запроектированы, как отдельные элементы заглубленных конструкций, эксплуатирующиеся ниже или выше линии грунтовых вод. Окружающий грунт и грунт внутри колодца может быть с неагрессивной или слабоагрессивной средой.
- Сооружение всего колодца рассчитано на работу, как с временной, так и постоянной нагрузкой.
- Постоянная нагрузка складывается из собственного веса конструкции, вертикального и бокового давления грунта обсыпки. Нельзя не учитывать возможное обводнение, когда выполняется заглубление от 0,5 до 4 м. перекрытия колодца.
- К временной нормативной величине на поверхности земли, относятся три вида нагрузок.
- Равномерно распределенная нагрузка, возникающая при возвышении люка колодца на 30 см. над поверхностью земли без наезда легковой машины на люк.
- Ко второму виду относится нагрузка от автотранспорта, класс А11 по СНиП.
- Третий вид относится к колесной нагрузке НК80.
- Принятый коэффициент надежности составляет 1,2 для нагрузок первых двух видов и 1 для третьего вида.
Внимание: Если заглубление перекрытия сделано не больше метра, то для нагрузок второго и третьего типа учитывается коэффициент динамичности 1,3
- Сборные составляющие колодца должны устанавливаться на цементно-песчаном растворе толщиной в 10 мм, марки 100.
- Инструкция предписывает, отверстие для трубы в стене кольца обрабатывать раствором бетона класса В10, чтобы придать монолитную поверхность отверстию.
- Действующие нормативные документы, конкретные условия эксплуатации учитываются при определении марки бетона для изделия. На них ориентируются при выборе средств гидроизоляции(см.Гидроизоляция колодца: способы и методы проведения работ), антикоррозийной защиты, когда подбираются растворы для заполнения трещин и стыков, учитываются показатели материалов по морозостойкости и водонепроницаемости.
- Спуск в колодец выполняется по ходовым скобам или стремянкам, все эти моменты должны быть учтены на стадии проекта или принятого решения копать свой колодец.
Простое, сложное изделие
Стандартное железобетонное кольцо с размерами
Посмотришь на рисунок, на фото, простая геометрическая фигура, нашедшая широкое применение в изготовлении колодезных колец:
- Просчитаны и выбраны оптимальные размеры колец.
- Колодезные кольца выпускаются определенных марок, внутренних диаметров, с различной толщиной стенок и высотой.
- Марка бетона и его объем дополняют информацию, сколько весит колодезное кольцо без днища и крышки.
Из таблицы видно, что колодезное кольцо вес набирает при увеличении внутреннего диаметра и толщины стенки.
Нормативные документы
Таблица канализационных колодцев составляется на основе действующих нормативов и правил (СНиП, СП). Это базовые документы, где перечислены все требования к конструкции емкостей, их размерам и другим параметрам. Любые несоответствия, обнаруженные во время защиты, расцениваются как основания для отклонения проекта.
Однако, если пользоваться только базовыми нормативными документами, риск допустить ошибки увеличивается. Для каждого резервуара придется отдельно подбирать параметры, что значительно замедлит составление проекта. Структура СНиП или СП рассчитана на перечисление правил, требований и норм. Она неудобна для выполнения проектных работ, поэтому в помощь составителям создана специальная база данных — Типовой Проект (ТП). В настоящее время используется более современная редакция — ТПР (Типовые Проектные Решения), представляющие собой исправленную версию базы.
Колодцы канализационные, Типовой Проект— это свод таблиц для разных групп емкостей. Они объединены по назначению, размерам, особенностям. Работа проектировщика заключается в подборе по приведенным в колонках значениям нужного варианта.
Монтаж объекта из бетонных колец
Поскольку бетонные кольца являются наиболее распространенным вариантом для сооружения выгреба, имеет смысл его рассмотреть подробно.
Вот общая схема выполнения монтажных работ:
- Выполнить разметку.
- Выкопать котлован.
- Установить кольца.
- Подвести к объекту канализационную трубу.
- Сделать отверстие для трубы и ввести ее в емкость.
- Выполнить герметизацию всех соединений.
- Нанести слой гидроизоляционного материала.
- Уложить на дно сооружения фильтр из песка и гравия.
- Выполнить обратную засыпку котлована.
- Установить верхнее перекрытие с крышкой.
- Засыпать перекрытие грунтом или задекорировать его.
Под небольшую яму котлован можно вырыть и вручную. Понадобится штыковая лопата, чтобы копать, ведро на веревке, чтобы вынимать грунт, совковая лопата, чтобы его насыпать в ведро, и партнер на верху, чтобы это ведро вытаскивать. Бетонное кольцо ставят на землю, а копают внутри.
Если под выгребную яму без дна необходим большой котлован, имеет смысл арендовать экскаватор, чтобы работы прошли быстрее
В результате кольцо постепенно опускается, предотвращая обрушение стенок ямы. Для большого выгреба лучше все же потратиться на аренду экскаватора. Скорость проведения работ возрастет в разы. Здесь также можно сначала поставить на грунт кольцо, а затем начинать работу. Понадобится экскаватор с соответствующим размером ковша и опытный оператор.
Траншея для канализационной трубы должна иметь небольшой уклон, 2 – 3 см на погонный метр. Если промерзание грунта в зимний период характерно для этой местности, то трубу выше этой отметки следует обязательно утеплить.
Отверстие под трубу пробивают в подходящем месте после ее укладки. Если сделать такое отверстие заранее, можно банально не угадать высоту вхождения трубы.
Бетонные кольца на дно котлована для выгребной ямы следует устанавливать очень осторожно с помощью подъемного крана, чтобы их не повредить
Стыки бетонных колец, а также место входа трубы обрабатывают раствором. Затем следует нанести слой гидроизоляционного материала. Подойдет недорогая обмазочная изоляция.
Этот этап не считается обязательным, если все стыки надежно загерметизированы. Однако гидроизоляционный слой защитит конструкцию от повреждений, а это заметно увеличит сроки ее эксплуатации.
Стыки между бетонными кольцами выгребной ямы скрепляют раствором, затем все места соединений тщательно покрывают слоем гидроизолирующего материала
Донный фильтр формируют из речного песка и гравия. Можно также использовать и щебень подходящих фракций. Сначала засыпают песок слоем около 30 – 35 см, затем – два слоя гравия или щебня примерно такой же толщины.
Мелкие частички должны находиться внизу, а крупные – сверху. Теперь нужно установить верхнее перекрытие. Обычно для этого берут готовую бетонную плиту подходящего размера и конфигурации.
В перекрытии должно быть отверстие достаточно просторное, чтобы можно было не только опустить шланг илососа, но и отправить человека для осмотра состояния емкости после ее очистки. Это отверстие закрывают крышкой, чтобы посторонние запахи не беспокоили окружающих.
Бетонное перекрытие с отверстием под крышку – оптимальный вариант для монтажа выгребной ямы из бетонных колец. Такие конструкции используют и при строительстве канализации из других материалов
Некоторые хозяева предпочитают сделать двойную крышку. Она надежно защищает и от запахов, и от промерзания стоков в зимний период. Сверху на перекрытие обычно наносят слой грунта, чтобы не портить ландшафт.
Крышку, конечно же, необходимо оставить свободной, она должна быть выше уровня земли на 20 – 30 см. Теперь нужно только следить за уровнем стоков в емкости и своевременно их удалять.
Двойная крышка над емкостью выгребной ямы без дна обладает повышенными теплоизолирующими свойствами и надежно отсекает неприятные запахи
Если все рассчитано правильно, то очистка понадобиться только пару раз в год. После того, как выгреб очищен, не помещает спустить вниз человека в спецодежде. Его задача – осмотреть стены сооружения, проверить их целостность.
Периодически выполняют промывку донного фильтра или его полную замену. Все работы внутри выгребной ямы нужно производить только в присутствии напарника, который находится наверху для страховки.
Как проверить размер колец для колодца по ГОСТу
Выбор производителя колец для колодца, обычно, головная боль. Производителей разного масштаба обычно несколько. Кому отдать предпочтение? Можно собрать отзывы по соседям и так выбрать пару-тройку производителей. Дальше стоит проехаться и посмотреть воочию, потому что «нормальное качество» у каждого свое
На что обращать внимание и как осматривать колодезные кольца? Вот как определяет проверку тот же ГОСТ
Измерения проводят по двум перпендикулярным диаметрам. Это значит, что выбирают одну из точек. Напротив нее будет расположена вторая, а две других на перпендикуляре (прямая, проведенная под углом 90° — как на рисунке).
Как проверить размер бетонного кольца для колодца
- В четырех точках, попарно расположенных друг напротив друга, измеряют толщину стенок. Причем этот параметр желательно проверить снизу и сверху. Если кольца замковые, проверяют и параметры шипа/паза — они должны совпадать. И контролировать надо тоже и сверху и снизу.
- Также в четырех точках, проверяют высоту кольца.
По той же методике проверяют плиты, кольца. Выбирают четыре точки — по две на перпендикулярных прямых и в них проводят измерения. Измеряемые величины должны совпадать. Допустимые отклонения — не больше 1,5%.
Какие лучше и как определить качество
Есть две технологии производства бетонных колец: методом вибролитья и вибропрессованием. В первом случае бетон заливают в разборные формы, уплотняют погружным вибратором и оставляют до схватывания. Обычно происходит это через 6-8 часов. Затем формы снимают и оставляют кольца «дозревать», чтобы они набрали достаточную для продажи прочность — 50%.
Монтировать их можно через 28 дней, так что «свежие» кольца лучше не покупать. Еще один момент: в последние дни вызревания могут проявиться трещины. Так что лучше всего приобретать «вылежанные» на складе колодезные кольца. Как видите, технология проста, кроме форм никакого оборудования. Это и позволяет открывать небольшие цеха, которые делают эту продукцию. В таком случае качество полностью зависит от того, кто замешивает и заливает формы.
Выбирать надо по качеству стенок и края, отсутствию брака и отклонений в размерах
Для изготовления колодезных колец вибропрессованием требуется специальное оборудование. Не только формы, но и сам вибропресс. Он создает определенное давление и частоту вибрации на каждом из этапов процесса. Результат — более однородный бетон, гладкие и ровные края, идеально сформированный край или замок. Но и цена выше — более дорогое оборудование.
Какого производителя выбрать
В РФ производством ЖБ колец занимаются около 250 производителей, охватывающих всю территорию страны. Поэтому выезжать за пределы своего региона в поисках дешевизны экономически невыгодно. Сэкономленные средства съест транспортировка. Однако продукция некоторых заводов пользуется особым спросом. Можно выделить:
- «ВТГ Строй» в Мытищах Московской области, отправляющий свои изделия по всей стране. Особым спросом пользуются их КС 10.9, КС 15.9 и КС 20.9 фальцевые и плоские в комплекте с крышкой и люком. Средняя стоимость — 2,1 тыс. руб.
- ОАО «Завод строительных промышленных деталей», работающий более 45 лет в Тюмени. Он имеет собственную аккредитованную строительную лабораторию, которая позволяет не только следить за качеством, но и разрабатывать новые технологии.
- в Новокузнецке является поставщиком качественных ЖБИ по всей Кемеровской области. Помимо выпуска стандартных конструкций предприятие охотно работает и с заказами по индивидуальным проектам.
- в Краснодаре отличается широким ассортиментом и высокой мощностью производства. Цены на ЖБИ начинаются от 1,4 тыс. руб.
Эти производители строго отслеживают технологию производства и гарантируют качество своей продукции.
Сколько нужно колец для канализационного колодца?
Для проведения расчетов понадобятся следующие данные:
- количество людей, постоянно проживающих в доме;
- количество воды, расходуемое одним человеком, – примерно 200 л/сутки (0,2 м3/сутки);
- период времени, требуемый для полного заполнения колодца, – обычно 3 дня.
Все параметры перемножают. Проведем подсчет объема канализационного резервуара, необходимого для дома, в котором проживают 4 человека:
V = 4*0,2*3 = 2,4 м3.
Внимание!
Следует помнить, что полезный объем ж/б резервуара располагается ниже сливной трубы, которую монтируют на расстоянии от поверхности не менее 0,7 м.
Посчитаем потерю полезного пространства при расположении сливной трубы на высоте 0,7 м от поверхности грунта и внутреннем диаметре изделия 1,0 м. Она равна 3,14*0,7*(1/4) = 0,55 м3. Добавим эту величину к значению полезного объема – 2,4+0,55 = 2,95 м3.
Для организации систем водоснабжения и водоотведения в частных домах обычно используют блоки с внутренним диаметром 1,0 м и высотой 0,9 м. Вычислим внутренний объем такого блока:
V = 3,14*0,9*(1/4) = 0,71 м3.
Требуемое количество колец диаметром 1,0 м и высотой 0,9 м для канализационного колодца (для семьи из 4-х человек) равно 2,95/0,71 = 4,15. Его округляют до большего значения – 5.
Количество железобетонных изделий для строительства водяного колодца зависит от уровня залегания воды.
Разновидности железобетонных колец
Данные изделия из бетона и арматуры различаются:
По типу применения:
КС — используют для стен водопровода, а потому, их ещё называют стеновыми.
ВГ — применяются для обустройства газового трубопровода и водопроводной системы.
КО — кольца опорные с днищем для водонепроницаемости и крышкой.
При установке железобетонных КО на дорогах, где происходит движение транспорта, то к ним ещё идут в комплекте плиты перекрытия, в которых обязательно должно присутствовать отверстие для оборудования люка. Особенно применяются эти изделия в глубоких ямах.
КЛ — эти элементы служат для возведения канализации.
Дополнительной маркировкой могут обозначаться следующие детали:
ПО и ПП — плиты перекрытия.
ПН — плита днища.
ПД — дорожная плита.
По типу конструкции: круглые, квадратные, с замком, с крышкой, доборные, монолитные с дном и сборные.
Кстати, ЖБИ кольца квадратные применяют для сооружения ливнёвки, дренажной канализационной системы, коллекторов, а также, с их помощью обустраивают погреба.
