Расширительный бачок для систем отопления

Выбор расширительного бака

Выбор расширительного бака для отопления – это ответственное дело

При этом следует обязательно уделить внимание не только на его типу и размеру, но и на мембране – важны такие показатели: устойчивость к процессу диффузии, диапазон рабочей температуры, долговечность, соответствие санитарным требованиям

Сегодня на рынке представлен большой спектр, расширительных баков для системы отопления.

Кроме этого, необходимо определить соотношение границ диапазона давления, которое предельно допустимо. Обязательно нужно уточнить перед покупкой бака, соответствует ли он существующим нормам качества и безопасности.

Назначение расширительного резервуара для котлов

В момент нагревания объем любого тела увеличивается.

Это обусловлено физическими свойствами вещества. Жидкие тела, а в трубах и радиаторах отопления это теплоносители, при нагревании на каждые 10 °C увеличиваются примерно на 0,3%.

Так как сжиматься жидкость не может, то появляются её излишки, которые необходимо куда-то направить. Для этого устанавливается расширительный бачок.

Это устройство принимает излишки жидкости из труб отопления и восполняет недостаток теплоносителя при его охлаждении и, как следствие, сжимании.

Важно! При отсутствии расширительного бака во время нагревания теплоносителя происходит повышение давления, что приводит к разрыву труб и радиаторов. Расширительный бачок обеспечивает безопасную работу всех узлов отопительной системы

Расширительный бачок обеспечивает безопасную работу всех узлов отопительной системы.

От правильности его установки зависит срок службы. Таким образом, резервуар нужен для того, чтобы:

• временно удалять избыток теплоносителя из системы отопления при его нагревании;
• удалять излишки жидкости из бачка при превышении максимального уровня;
• восполнять недостаток теплоносителя в трубах при его охлаждении;
• поддерживать давление системы отопления с помощью регулировки объёма теплоносителя;
• накапливать и отводить в атмосферу воздух и пары из жидкости, которые появляются при её нагревании.

Расширительный бак в закрытой системе отопления

Расширительный бак смонтирован правильно

В этом случае и к выбору емкости, и к ее монтажу придется подойти с большей долей ответственности. Во-первых, отметим, что расширительные бачки для системы отопления закрытого типа являются полностью герметичным прибором — контакта с окружающей средой нет. Изготавливают их в заводских условиях, где конструкцию резервуара делят на две части. Нижняя предназначается для расширяющегося теплоносителя, а верхняя для воздуха или газа, который будет компенсировать расширение, то есть создавать определенное давление на теплоноситель. Две части разделены между собой резиновой мембраной.

Теперь несколько моментов, которые касаются функциональности расширительных резервуаров закрытого типа:

Оптимальное место установки бачка – это участок, где течение теплоносителя близко к ламинарному. Обычно это обратная магистраль перед циркуляционным насосом

Здесь важно, чтобы участок был горизонтальным и прямолинейным. Как было сказано выше, высота установки никакого значения в данном случае не имеет

Здесь важно принять излишки теплоносителя и снизить возможность возникновения гидроудара. А воздух можно стравить в другом месте и другими приборами.
В настоящее время многие производители комплектуют бачки предохранительными клапанами, через которые сбрасывается избыточное давление. Это идеальный вариант емкости, который повышает показатель безопасной эксплуатации отопительной системы в целом. Убедитесь, что клапан присутствует в приобретенном вами резервуаре. Если такового нет, то рекомендуем его приобрести как отдельный узел и обязательно установить. Если предохранительный клапан срабатывает достаточно часто, значит, с объемом бака вы просчитались. Придется сделать новый расчет и приобрести другую емкость, заменив старый образец. Правда, есть вариант проще – приобрести дополнительный бак (меньшей емкости) и установить его параллельно старому. Их общий объем не должен быть меньше рассчитанного.
Многие настенные котлы отопления изначально снабжаются циркуляционными насосами и расширительными бачками. Поэтому перед покупкой вам необходимо точно решить, нужны ли вам эти приборы, которые увеличивают стоимость котла. Есть ли смысл покупать именно такую конструкцию, тратя большие деньги? Может быть, есть необходимость приобретения недорогих вариантов?
Отличия герметичного бачка от открытого состоит не только в конструкции прибора, но и в месте его расположения.
Минимальный объем расширительного бачка должен быть равен 10% от объема всей отопительной системы. Отклонения в большую сторону возможны, в меньшую — категорически нет.
И еще совет по безопасности – установите рядом с резервуаром манометр, который будет показывать давление в системе и поможет контролировать ее безопасную работу.

Комплектация и принцип работы

Расширительный бак, помимо корпуса, включает в себя мембрану (баллон или диафрагму), верхняя часть которой заполнена инертным газом или воздухом. Нижний отсек герметичной емкости предназначен для теплоносителя.

Вместе с увеличением температурных показателей вода расширяется, и избыточная масса теплоносителя попадает в мембранник. Объем камеры с воздухом уменьшается, и давление в этой части закрытой системы возрастает, компенсируя напор в магистрали. Когда температура теплоносителя снижается, наблюдается обратный процесс.

Мембрана в бачке плотно прижата к внутренней стенке, так как весь его объем наполнен газом.

Когда внутрь попадает вода, давление увеличивается. В момент запуска отопления существует риск повреждения диафрагмы от скачка давления, а затем манометр постепенно изменяет показания и целостность детали вне опасности.

Чтобы избежать повреждения мембраны, необходимо установить предохранительный клапан манометра, который реагирует на возросшее давление (для частных домов нормой является от3,5 до 4 бара).

Преимущества фланцевой модели

К преимуществам фланцевых приборов можно отнести следующие характеристики:

• выдерживает большее давление внутри системы, нежели устройство с постоянной диафрагмой;
• возможна замена мембраны при ее повреждении;
• горизонтальный и вертикальный монтаж прибора.

Виды систем отопления

Существуют две основные разновидности отопительных систем – открытые (незамкнутые) и закрытые (замкнутые). Первые являются самыми простыми, теплоноситель в них течет по трубам самотеком, без помощи насосов, повинуясь законам физики. Расширительный бак для отопления открытого типа располагается в самой верхней части контура – выше, чем верхняя линия установленных в здании батарей. Давление в таком контуре отопления достаточно маленькое, близкое к атмосферному.

Расширяясь под воздействием тепловой энергии, теплоноситель нуждается в частичном удалении из отопительного контура. Именно для этого и служит простейший расширительный бачок для отопления открытого типа, смонтированный выше всех установленных в доме радиаторов (часто ставится на чердаке). В него направляются поступающие из труб излишки. Если их образуется слишком много, часть из них самотеком удаляется из отопления через патрубок, приваренный к расширительному бачку.

Несмотря на размеры и кажущуюся простоту работы, расширительные бочки играют важную роль в надежности работы всей отопительной системы.

Теплоноситель в открытых (незамкнутых) системах отопления напрямую соприкасается с атмосферным воздухом, так как расширительные бачки здесь не герметичны. И если в трубах и радиаторах образуются воздушные пузырьки, они удаляются через сам бак, без использования специальных клапанов. Помимо расширительного бака для открытой системы отопления, здесь нередко устанавливаются циркуляционные насосы – в большинстве случаев они монтируются сразу после котла, вместе с байпасом.

Закрытые (замкнутые) системы отопления являются герметичными – в них теплоноситель не контактирует с атмосферным воздухом. Особенности монтажа таких систем:

• Обязательное применение циркуляционных насосов – для обеспечения правильной циркуляции теплоносителя;
• Обязательное применение группы безопасности – она отвечает за сброс давления;
• Обязательное применение автоматических спускников воздуха – не нужно объяснять, за что они отвечают.

Теплоноситель здесь течет под давлением, создаваемым циркуляционным насосом

И если в открытых системах уделяется особое внимание уклону труб, то здесь этот уклон не нужен. Главным достоинством закрытого отопления является быстрое и гораздо более равномерное распределение тепла по обогреваемым помещениям

Вы можете смонтировать расширительный бак для отопления закрытого типа в любой произвольной точке дома – около отопительного котла, на высоте второго этаже и в любом другом месте. Но чаще всего расширительные бачки систем отопления закрытого типа ставят около отопительных котлов, вместе с группами безопасности.

Правила монтажа контура без насоса

Теперь поговорим, как сделать циркуляцию воды без насоса. Любая разновидность гравитационной схемы имеет общий минус, который заключается в отсутствии давления в сети. Именно поэтому работоспособность системы снижается из-за повышенного количества поворотов трубопроводов, неправильного уклона и других погрешностей во время монтажа.

Для правильной организации контуров без насоса придерживайтесь следующих требований:

1. Соблюдайте минимально необходимый уклон обратного трубопровода в сторону нагревательного оборудования.
2. Для устройства разводки выбирайте трубы подходящего диаметра и типа.
3. Учитывайте используемый тип теплоносителя и особенности его подачи.

Подбор трубопроводов и их уклона

Чтобы обустроить водяное отопление в частном доме без насоса, нужно правильно подобрать диаметр трубопровода и рассчитать его уклон.

Для организации самотечной сети можно использовать следующие виды труб:

• Стальные трубопроводы стоят недорого, достаточно прочные, выдерживают высокое давление. Главный недостаток в низкой коррозионной стойкости, особенно в завоздушенных сетях.
• Металлопластиковые конструкции благодаря гладкой внутренней поверхности не так быстро засоряются. Они мало весят, не подвержены коррозии и имеют небольшое линейное расширение.
• Полипропиленовые трубопроводы обладают высокой герметичностью, прочностью. Они просто монтируются, служат долго и устойчивы к замерзанию. Для монтажа трубопровода понадобится специальное паяльное оборудование.
• Медные трубы стоят очень дорого, поэтому применяются редко. Это самые долговечные и красивые трубопроводы с хорошей теплоотдачей.

Выбор диаметра трубопровода производится на основе теплотехнического расчета. При превышении сечения магистрали увеличиваются расходы на отопление, а теплоотдача снижается. Диаметр стального трубопровода не должен быть меньше 50 мм.

Выбор теплоносителя

Естественная циркуляция в системе отопления частного дома может быть организована с использованием жидкого теплоносителя – воды или антифриза. Чаще используют воду, потому что меньшая теплоотдача и большая плотность антифриза повышают расходы топлива и времени на обогрев дома.

Антифриз стоит выбрать в том случае, если дом в холодный сезон будут надолго покидать либо посещать его с определенной периодичностью, а постоянно сливать воду из системы не хочется. В пользу антифриза говорит его лучшая текучесть, облегчающая циркуляцию теплоносителя, а также устойчивость к замерзанию.

Выбор нижнего или верхнего подключения подачи

Отопление самотеком можно организовать с нижним и верхним подключением подачи теплоносителя к отопительным приборам.

Особенности каждой подачи следующие:

1. При нижней подаче теплоносителя трубопроводы прокладываются на уровне пола, поэтому не портят интерьер помещения. Однако однотрубные системы с нижней разводкой отличаются низкой тепловой эффективностью, поэтому такое подключение используют при высоком давлении в сети.
2. Верхняя подача теплоносителя более всего подходит для устройства в частном доме с естественной циркуляцией. Трубопроводы прокладываются под потолком. Поскольку жидкость в радиаторы подается сверху, через краны Маевского легко стравливается воздух. Однотрубная разводка с верхней подачей более эффективная, чем с нижним подключением.

https://youtube.com/watch?v=vVEj7wcr1ik

Ошибки при подборе способа подачи могут привести к низкой эффективности системы. Решить проблему получится только установкой циркуляционного насоса для создания лучшего тока теплового носителя.

Установка расширительного бака в системе отопления

Монтаж расширительного бака системы отопления производится в соответствии с выбранным типом самого бачка. Мы уже говорили, что в замкнутых контурах он устанавливается вблизи газового котла (или любого другого), а в открытой – на самом верху, в самой высокой точке по вертикали. Для подключения используются металлические и пластиковые трубы на ½ или ¾ дюйма. Крепление выполняется с помощью специального настенного крепежа. Что касается самодельных бачков, то они крепятся произвольным образом.

Удобнее всего в эксплуатации плоские расширительные бачки – они кажутся не такими громоздкими, как их бочкообразные собратья.

Баки для закрытых систем крепятся аналогичным образом, с помощью подходящего настенного крепежа. Если вы собираетесь поставить именно такой бак, расположите его рядом с отопительным котлом и группой безопасности – так удобнее проводить испытания и регулировать давление в расширительном бачке отопления (как это делается – мы говорили в предыдущем разделе обзора).

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

1. Его нельзя ставить вплотную к стене.
2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
3. Подвешенный на стене бак не должен располагаться слишком высоко.
4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Типы баков

• открытые;
• закрытые.

Открытый

Устанавливается в системах с естественной циркуляцией теплоносителя. Он монтируется в самой верхней точке и представляет собой открытую или полуоткрытую ёмкость круглой или прямоугольной формы.

На определённом уровне в него вставляется трубка для слива излишков теплоносителя. Открытый резервуар обязательно утепляют, чтобы теплоноситель не остывал.

Фото 1. Расширительный бак открытого типа, подходит для отопительных систем с естественной циркуляцией.

Достоинства:

• простота и неприхотливость обслуживания;
• отсутствие дополнительных элементов;
• простота управления.

Недостатки:

• открытость и контакт с атмосферой, вследствие чего возможна коррозия самого устройства;
• из-за открытости наблюдается большое испарение теплоносителя, что приводит к необходимости постоянного контроля за уровнем жидкости;
• установка в верхней точке основного стояка доставляет неудобства при добавлении жидкости в систему.

Закрытый

Резервуар закрытого типа устанавливается в системах отопления с принудительной циркуляцией теплоносителя. Он представляет собой герметичную ёмкость с установленным краном Маевского для стравливания лишнего воздуха. Для контроля за давлением внутри бака его снабжают барометром. Такой резервуар устанавливается в любом месте помещения.

Фото 2. Расширительный бачок закрытого типа обычно монтируется в отопительных системах с принудительной циркуляцией.

Достоинства:

• полная герметичность системы;
• отсутствие контакта с воздухом, что исключает коррозию труб и радиаторов;
• простота монтажа;
• экономичность.

Недостатки:

• необходимость устанавливать дополнительное оборудование для контроля за давлением внутри ёмкости;
• риск повреждения устройства вследствие скачков давления.

Мембранный

Резервуары мембранного типа — отдельный вид закрытых баков. Они представляют собой герметичную ёмкость с эластичной мембраной внутри.

Мембрана служит для регулировки давления жидкости в системе. Она разделяет резервуар на две части. Одна часть заполнена инертным газом, а другая предназначена для приёма излишков теплоносителя.

При попадании жидкости в одну часть, давление на мембрану усиливается, вследствие чего она сдвигается в ту сторону, где находится воздух. При остывании теплоносителя происходит обратный процесс. Давление со стороны жидкости уменьшается, а сжатый воздух выталкивает мембрану назад.

Мембранные ёмкости могут иметь сменную и несменную мембрану. Во втором случае при поломке придётся заменять расширительный бак полностью, поэтому большей популярностью пользуются ёмкости первого типа.

Достоинства:

• отсутствие контакта с воздухом и, как следствие, предотвращение коррозии металла;
• установка в любом удобном месте внутри помещения;
• отсутствие необходимости теплоизоляции;
• простота монтажа;
• надёжность;
• экономичность, т. к. теплоноситель не испаряется из труб и радиаторов и не охлаждается.

Недостатки:

• невозможность изготовить своими руками без специальных материалов и инструментов;
• периодическая проверка давления инертного газа;
• при поломке конструкции в отдельных случаях придётся заменять резервуар полностью.

Справка! Мембранные баки устанавливаются в системах отопления закрытого типа, использующих насос. Такие системы зависят от наличия электроэнергии.

Выбор схемы открытого теплоснабжения

Установка котла в открытой отопительной системе

На первом этапе проектирования важно правильно подобрать схему открытой системы отопления с насосом. Она зависит от параметров дома, требуемого теплового режима работы теплоснабжения и финансовых возможностей

Рассмотрим основные параметры, которые напрямую будут влиять на выбор и дальнейший расчет открытой системы отопления:

Рассмотрим основные параметры, которые напрямую будут влиять на выбор и дальнейший расчет открытой системы отопления:

• Общая площадь отапливаемых помещений. Если эта характеристика меньше 60 м² — можно устанавливать гравитационную систему ;
• Этажность дома и высота потолков. Для гравитационной системы обязательным условием является наличие разгонного стока. Без него может появиться воздух в открытой системе отопления и ухудшится циркуляция;
• Расчетный тепловой режим работы. Для низкотемпературного применяется открытая система отопления с циркуляционным насосом. В противном случае небольшое расширение воды не создаст необходимую циркуляцию.

Только после тщательного анализа этих показателей, а также расчета тепловых потерь в доме можно решить — поставить отопление открытого типа с насосом или без него.

Лучше всего вычислять тепловые потери здания с помощью специализированных программ. Их демо-версии распространяются бесплатно.

Гравитационная отопительная система

Главным отличием гравитационной от остальных является полное отсутствие каких-либо механизмов для принудительного движения жидкости по трубам. Т.е. это процесс осуществляется только за счет температурного расширения горячей воды.

Для корректной работы теплоснабжения в обязательном порядке устанавливается разгонный стояк. Он монтируется непосредственно после котла и располагается вертикально. Его высота должна быть не менее 3,5 м. Если это условие не выполнить — то нагретая жидкость, идущая от котла для открытой системы отопления, не будет иметь достаточной скорости.

Помимо этого фактора необходимо учитывать такую специфику организации открытой системы отопления с естественной циркуляцией:

• Обязательный уклон труб. Подающая магистраль от стояка должна быть наклонена в сторону отопительных приборов. Обратная – к котлу. Уровень наклона – 1 см на каждый метр;
• Котел располагается в самой низкой точке схемы;
• Для нормальной работы нужны расширительные баки открытого типа для систем отопления. Они также монтируются для схем с принудительной циркуляцией.

Устанавливать электрокотел для открытой системы отопления гравитационного типа не рекомендуется. Так же, как и газовый аналог. Это объясняется высокой вероятностью появления воздушных пробок, которые могут привести к перегреву теплообменника.

Для увеличения эффективности работы в открытой схеме отопления с естественной циркуляцией диаметр трубы разгонного стояка должен быть на 1 размер меньше, чем сечение основной магистрали.

Принудительная циркуляция в отоплении

Схема открытой системы с насосом

В последнее время владельцы частных домов и дач модернизируют отопительную систему, устанавливая всего лишь один компонент – насос. Он предназначен для улучшения циркуляции теплоносителя.

В целом обустройство открытой системы отопления с циркуляционным насосом ничем не отличается от вышеописанного

Важно правильно выбрать место установки насоса. Он монтируется на обратной трубе перед ее входом в котел отопления

Оптимальное расстояние должно составлять 1,5 м

Оптимальное расстояние должно составлять 1,5 м.

Схема насосного узла

Для этой схемы открытого отопления необходимо учитывать следующие моменты:

• Насос устанавливается на байпасе. Это необходимо для обеспечения циркуляции воды в случае его поломки или отключения электричества;
• Обязательно монтируется обратный клапан. Он предотвратит появление эффекта обратной циркуляции;
• Во время монтажа учитывается направление движения теплоносителя.

Преимущество использования схемы отопления открытого типа с насосом заключается в уменьшении инертности системы. Из-за увеличения циркуляции батареи и радиаторы будут нагреваться быстрее.

Для открытой схемы отопления с циркуляционным насосом следует рассчитать его параметры – напор и производительность.

Подключение расширительного бака на подачу

Что же означает «установка бака на подачу»? Очень даже просто — это такой тип установки расширительного бачка, при котором циркуляционный насос выкачивает давление из расширительного бочонка. То есть бак устанавливается на всасывающей стороне насоса. Рассмотрим ниже, как это отобразится на работоспособности системы домашнего отопления в целом.

После сборки такой отопительной цепи, при которой насос качает из расширительного бака, мы наполняем ее водой. Пусть, для примера, будет закачано воды на 1 бар статического давления. Когда будет включен насос, он начнет создавать динамическое давление. Это легко можно увидеть, посмотрев на показания манометров, установленных в разных углах системы.

И так, насос включен. Он создает давление в 1,5 атмосферных давления. На ближайшем к нему манометре отображаются показания давления равные 1,4 бар. Пока жидкость в системе добирается до последующих измерительных приборов, давление опускается все ниже и ниже.

Когда жидкость совершает практически полный круг обращения по системе и доходит до установленного расширительного бачка — можно увидеть, что динамическое давление системы отопления будет равняться статическому. И на участке между насосом и бачком давление опустится еще ниже, снижая нагрузку на систему.

Комплектация открытой системы отопления

Минимальная комплектация отопления Помимо насоса в открытой системе отопления следует подобрать и другие компоненты. От правильности выбора будет зависеть работоспособность и эффективность всей схемы теплоснабжения.

Для правильного расчета открытой системы отопления в первую очередь вычисляется ее номинальная мощность. Если теплоизоляция здания хорошая – можно взять соотношение, что на 10 м² площади потребуется 1 кВт тепловой энергии. Для более точного расчета рекомендуется воспользоваться специальными программами. С их помощью можно составить корректную схему открытого теплоснабжения, вычислить оптимальные характеристики ее компонентов.

Для минимальной комплектации отопительной системы понадобятся такие элементы:

• Котел;
• Расширительный бак;
• Трубопроводы;
• Радиаторы и батареи.

Требования к последним двум невысокие. Чаще всего для обустройства теплоснабжения применяют полимерные трубы. Но специалисты рекомендуют для разгонного стояка использовать стальную трубу. Это объясняется высокой температурой в этой части системы отопления открытого типа для частного дома.

Выбор котла для открытого отопления

Виды котлов для открытого отопления В первую очередь необходимо предупредить, что установка газовых и электрокотлов для открытой системы отопления запрещена. Нередко в системе образуются воздушные пробки, которые негативно повлияют на работу оборудования и могут привести к аварийным ситуациям. Поэтому единственной альтернативой остаются твердотопливные модели или котлы, работающие на дизельном топливе.

Установка котла должна выполняться согласно всем требованиям. Он располагается в отдельном помещении, где нельзя хранить топливо. Котельная должна иметь принудительную циркуляцию воздуха. Для оптимизации работы оборудования рекомендуется установка сэндвич-дымоходов.

Помимо этих факторов существуют специфические требования для нормальной адаптации котла открытой системы теплоснабжения:

• Нельзя устанавливать котлы длительного горения. Они рассчитаны для низкотемпературного режима работы системы. В таком случае расширение теплоносителя будет недостаточно для циркуляции;
• Если в системе не установлена насосная группа – необходим отдельный монтаж обратного клапана;
• Котел в системе теплоснабжения открытого типа для частного дома должен располагаться в самой низкой точке схемы.

Если в комплектацию оборудования не входит температурный датчик – его следует установить отдельно. Для точности измерения он монтируется на подающей трубе непосредственно после котла.

Модели расширительных баков для открытой системы

Схема установки и конструкция расширительного бака Для компенсации теплового расширения теплоносителя и своевременного контроля его уровня необходим монтаж расширительного бака для открытого отопления. Он располагается в самой высокой точке системы и может выполнять сразу несколько функций.

Сначала выполняется расчет оптимального объема расширительного бака открытого типа для систем отопления. Он должен составлять как минимум 5% от количества теплоносителя в системе. В стандартной конструкции есть 3 патрубка, которые выполняют следующие функции:

• Входящий патрубок. С его помощью происходит подключение расширительного бака к открытой системе отопления. Обычно его диаметр на 1 размер меньше, чем у разгонного стояка, к которому выполняется монтаж. Поэтому необходим переходник;
• Труба циркуляции. Через нее горячая вода поступает дальше по магистрали;
• Сигнальный патрубок. Необходим для оповещения о критическом снижении уровня теплоносителя. При открытии крана из него не идет вода – следует дополнить систему.

Способы установки расширительного бака Дополнительно можно модернизировать расширительный бак для открытого теплоснабжения. В некоторых случаях он может выполнять функцию узла подпитки. Для этого необходим дополнительный патрубок, который подключается к водопроводу. При критическом снижении объема горячей воды можно оперативно дополнить систему, открыв запорную арматуру.

Существует несколько схем монтажа расширительного бака. Для теплоснабжения открытого типа с насосом он может монтироваться на дальнем стояке. Такой вариант применяется редко, так как эффективность подобной схемы крайне низка. Чаще всего расширительный бак устанавливается на ближнем стояке для своевременного контроля состояния отопления.

Как действует гидробак в системе отопления открытого типа

Работает такой гидробак следующим образом:

Вода при нагревании в котле расширяется. Если не принять мер по отводу увеличившегося объема, излишек теплоносителя под давлением разорвет трубы, батареи, повредит краны. Для решения проблемы в систему устанавливается гидробак,  куда уходит образовавшаяся лишняя жидкость. Теплосистема продолжает нормально функционировать.  Расширительный бак для отопления закрытого типа, имеющий другую конструкцию, работает по тому же принципу

Гидробак гасит скачки давления, вызванные резким закрытием запорной арматуры, воздушными пробками и другими причинами. Он играет роль гидроаккумулятора: после снижения давления в системе вода из него возвращается обратно в трубы.

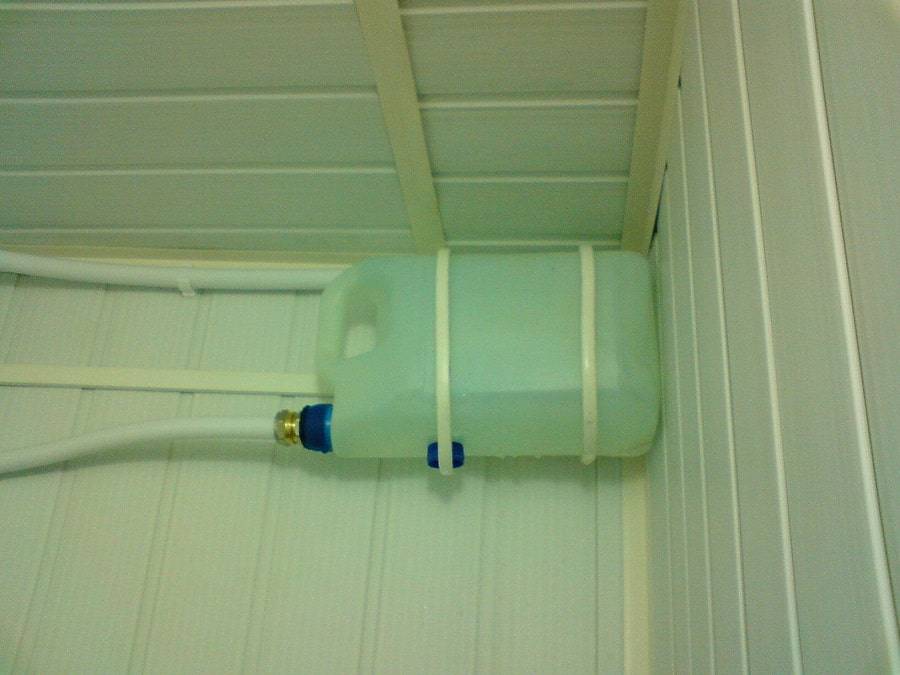

Это устройство представляет собой емкость из нержавейки или приспособленную канистру. Она может быть полностью открытой, но лучше использовать крышку, чтобы внутрь не попадала грязь, посторонние частицы, а вода меньше испарялась.

Для удобства эксплуатации бачок можно оснастить дополнительными приспособлениями:

• Переливным шлангом или трубой, по которым при переполнении лишняя вода будет выливаться в канализацию или за пределы здания.
• Подающей трубой для долива, подведенной к системе водоснабжения.
• Поплавковым устройством. При снижении уровня жидкости поплавок опустится, и включится подача воды из водопровода. Когда жидкость наполнит бак до нужного уровня, поплавок вернется на место и вода перестанет поступать в гидробак.

Как рассчитать объем бачка

При расчёте объёма расширительной ёмкости нужно учитывать несколько факторов:

• ёмкость и мощность отопительной системы;
• тип системы отопления;
• тип расширительного бачка.

Для расчёта ёмкости резервуара используется формула:

Vб=(Vс * К)/D, где:

Vб — вместимость резервуара;

Vс — объем теплоносителя в системе;

К — коэффициент расширения жидкости. Для воды этот показатель равен 4%, поэтому в формуле используется 0,04;

D — коэффициент расширения самого бака, зависит от материала изготовления и разницы температур во время отопления. Для точного установления «D» можно использовать формулу:

D = (Pmax — Pнач)/ (Рmax + 1), где:

Pmax — это значение максимального давления внутри труб и радиаторов;

Рнач — это давление внутри бака, запланированное производителями (обычно 1,5 атм.).

Таким образом, объем резервуара зависит во многом от собственных характеристик.

Внимание! Все показатели и характеристики не должны быть выше установленных норм. При расчёте объёма устройства данные должны быть равны или чуть больше полученных результатов

Многие сайты предлагают онлайн-расчёты расширительных баков.
