Распашные гаражные ворота своими руками: как сделать?

Вопрос-ответ

Как установить распашные ворота своими руками?

Нужно определить, как будут крепиться створки: на металлическом каркасе, зафиксированном поверх кирпичной стены гаража, или на закладных деталях столбов, которые являются частью стен. Крепятся они на петлях, которые привариваются к металлическим элементам

Важно проверять положение ворот с помощью вспомогательного инструмента (строительного уровня, отвеса).

Как сделать гаражные ворота своими руками из профтрубы распашные?

Основная задача – правильно выбрать профильные трубы. Они должны быть прямоугольного сечения. Размер определяется с учетом оказываемой на каркас нагрузки. Для средних по весу распашных ворот достаточно труб 40х20 мм. Для более надежных конструкций используют массивный профиль – 60х40 мм. Толщина металла тоже важна – от 4 мм и больше. Действует то же правило: чем тяжелее створки, тем больше должно быть значение этого параметра.

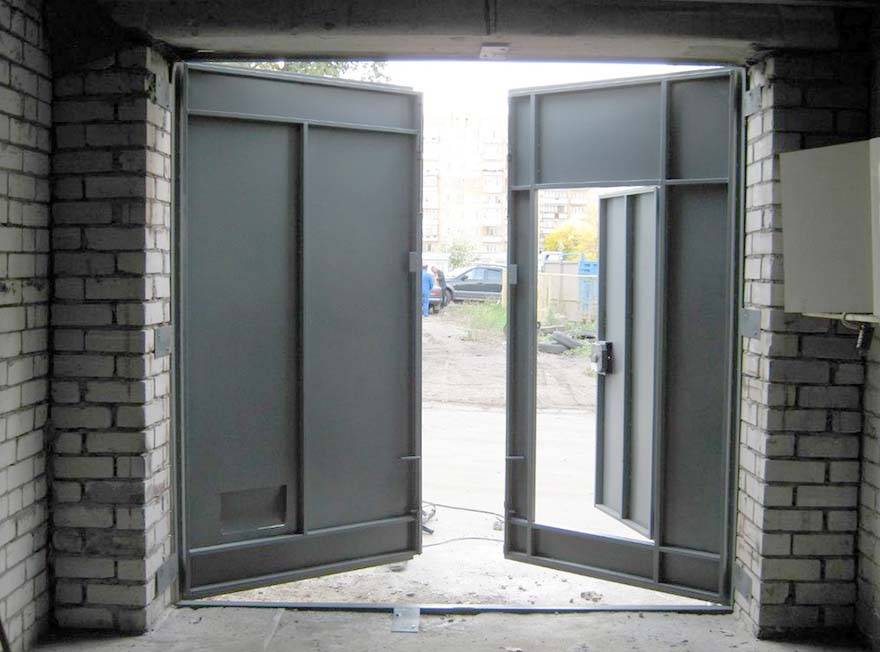

Как сделать ворота распашные металлические с калиткой для дачи своими руками?

Когда устанавливаются гаражные распашные ворота, калитка может быть только встроенной, рядом со створками расположить ее невозможно, как в случае с воротным ограждением такого типа при въезде на участок. Калитка фиксируется в дополнительном проеме, укрепленном рамой по периметру. Она крепится на петлях, которые привариваются к каркасу

Важно проверять размеры калитки, ее форму, чтобы избежать перекосов.

Дороже сделать самостоятельно или купить заводского производства калитку и ворота?

Стоимость зависит от вида материалов, размеров изделия, способа установки. При самостоятельном изготовлении можно по своему усмотрению менять конструкцию, что повлияет и на стоимость. Также есть возможность применять любые материалы, даже подручные. Это позволяет уменьшить цену распашных ворот. К тому же отсутствует уценка магазина, а в стоимость не входят монтажные работы. Значит, можно подытожить – самостоятельно изготовленные ворота чаще всего дешевле заводских. Исключение составляют случаи, когда планируется сделать более дорогие ворота, один материал обшивки которых стоит небольшое «состояние». В этом случае выгоднее купить готовые.

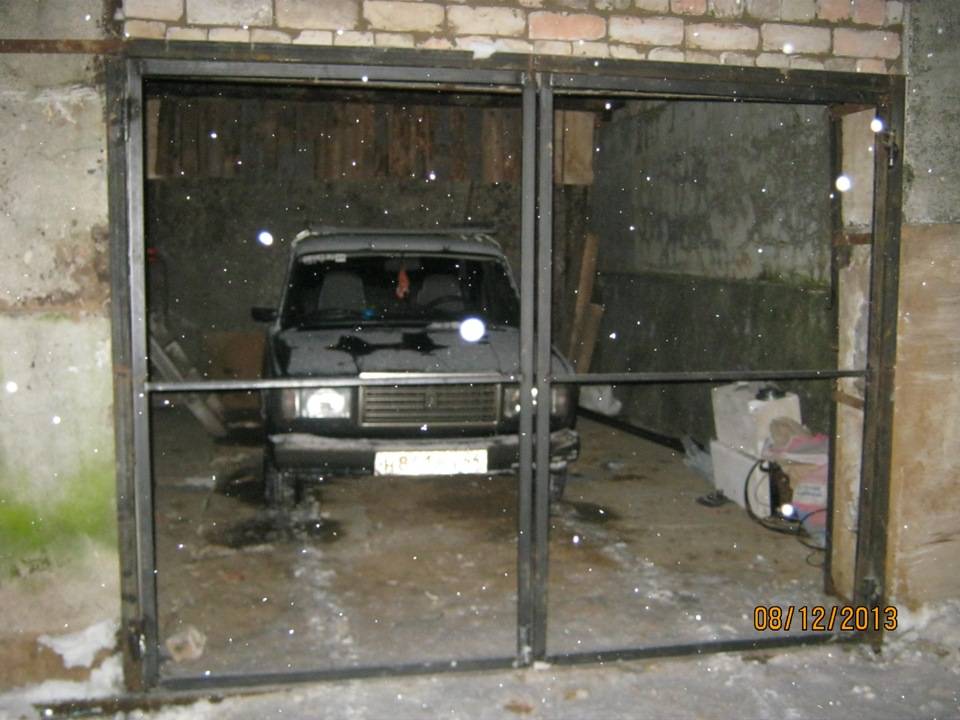

Изготовление несущей рамы для гаража

Ворота гаража выполняются обычно в виде распашных створок, которые монтируются на несущую раму. Для изготовления такой рамы используются металлоконструкции. Главными преимуществами подъемно-поворотных гаражных ворот являются удобство использования и возможность сохранения пространства внутри гаража.

Изготовление несущей рамы для гаражных ворот требует использования специализированного инструмента, а также навыков сварки. Необходимые материалы и инструменты для монтажа и сбора конструкции могут включать профили изготовленные из толстостенной стали, сварные швы, болты и крепежные элементы.

Перед началом изготовления стоит ознакомиться с видами и размерами гаражных ворот, чтобы выбрать подходящую конструкцию для своего гаража. Кроме того, необходимо учесть размеры проема и подобрать размеры рамы, которая будет поддерживать воротные створки. Качественная несущая рама обеспечит надежную работу ворот и увеличит их срок службы.

Изготавливаем несущую раму для гаражных ворот с учетом всех требований и особенностей конкретного гаража. Правильное соединение деталей, качественные сварные швы и точная подгонка размеров обеспечат прочность и надежность всей конструкции.

Подключение автоматики

Автоматика устанавливается по желанию владельцев, с целью упрощения контроля работы ворот.

При выборе модели внимание уделяется мощности электропривода, от которого будет зависеть скорость, срок эксплуатации автоматики. Привод представляет собой рычаг, который за счет редуктора контролируется двигателем. Привод представляет собой рычаг, который за счет редуктора контролируется двигателем

Привод представляет собой рычаг, который за счет редуктора контролируется двигателем.

Кроме привода в комплекте поставляются:

сигнальная лампа;
фотоэлементы;
блок управления;
замок (отвечает за разблокировку ключей).

По принципу работы электроприводы бывают:

Линейными. Пользуются наибольшим спросом. Цена доступна. Просты в монтаже. Открываются наружу. Блок управления контролирует работу двигателя и в нужный момент замедляет, тем самым продлевая срок службы механизму.
Гидравлическими. Механизм уступает по надежности линейному, электромеханическому. Принцип работы основан на гидравлическом насосе. Движение створок контролируют гидроцилиндры. Установленные датчики гарантируют безопасность.
Электромеханическими. Комбинированный вариант автоматического и на случай отключения электроэнергии ручного открывания, закрывания створок.
Рычажными. Движение рычагов позволяет створкам перемещаться. Этот тип привода обеспечивает максимально плавное открытие ворот и прочное закрытие. Для защиты от попадания влаги, замерзания воды в механизме допускается подземная установка электропривода. Пример фурнитуры, которая обеспечивает плавное открытие дверей, ‒ это петли с подшипниками торговой марки Rolling Center.

Большинство владельцев автомобилей выбирают линейный механизм. С его помощью возможно открытие створок наружу и внутрь помещения.

Дальше устанавливается приемник в разъем платы управления. Он отвечает за подачу, распознавание сигналов управления. Здесь же ставятся перемычки — для тестирования работы привода.

Последними на очереди к подключению идут фотоэлементы. К ним должна прилагаться отдельная перемычка. Фотоэлементы подсоединяются к плате согласно предложенной схемы. Они защищают автомобиль от удара при торможении в воротах. Высота крепежа ‒ от 50 до 70 см.

Следующий шаг ‒ выставление программы на пульте управления. Относительно этого этапа нет стандартных рекомендаций, поскольку у каждого производителя своя инструкция по программированию

Важно просто ее соблюдать

Популярными производителями ворот для гаражей, автоматики к ним считаются компании «Алютех» (Белоруссия) и «Дорхан» (Россия).

Разобраться подробнее с видами дверной автоматики, что есть в продаже, узнать о других нюансах работы механизмов, вы сможете из статьи про распашные ворота из профнастила, ссылка на которую приведена в разделе выше.

Подготовка к устройству стандартных ворот для гаража

Первая задача, которую нужно выполнить владельцу автомобиля, загоревшемуся идеей сделать подъёмные ворота, – это составить чертёж. Обойтись без него не получится, так как именно от него зависит конечный результат работы.

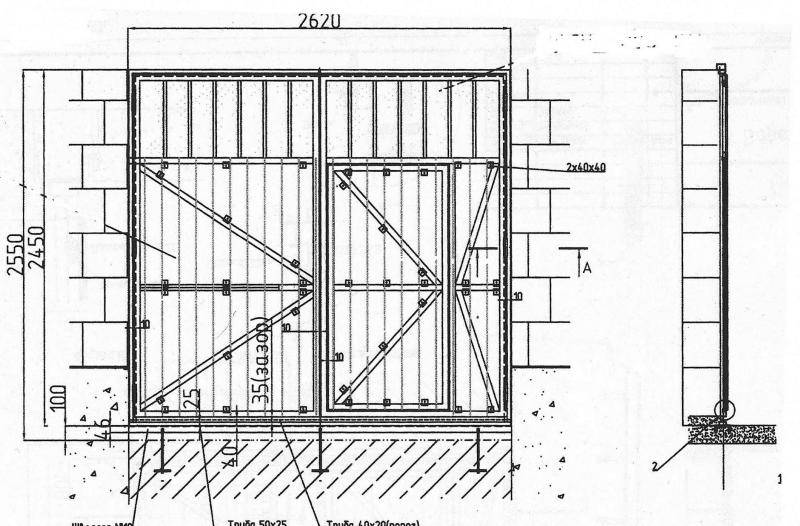

Чертёж с обозначенными размерами

Схема с указанием всех размеров — это документ, способный уберечь от изготовления перекошенных ворот. Кстати, при сооружении подъёмной дверной конструкции желательно иметь под рукой не только простое схематическое изображение ворот, но и план с их изометрической проекцией.

По размерам подъёмная дверная конструкция должна быть на 10 см больше длины проёма. Добавив к параметрам ворот эти сантиметры, получится избежать появления щелей между подъёмной конструкцией и стенами гаража. Большое помещение может потребовать изготовления ворот с габаритами 6х2,2 м. А сам каркас, создаваемый из стальных или деревянных элементов, следует изготавливать, учитывая размеры проёма.

Всегда можно воспользоваться уже готовым чертежом

Закончив с составлением чертежа, надо вооружиться ручкой и записной книжкой, чтобы отметить в ней, что понадобится в процессе изготовления подъёмных ворот.

Как правильно выбрать материалы

Чтобы поставить в гараж подъёмные ворота, необходимо подготовить:

2 деревянных бруса, имеющих сечение 100х100 мм и 120х80 мм, или прочные стальные профили;
уголки толщиной 4 мм с параметрами 4х4 см;
швеллер 40х80 мм;
прут из стали, диаметр которого составляет 0,8 см;
2 пружины, имеющие внутренний диаметр 3 см;
2 подвижных кронштейна;
анкерные болты и саморезы;
ролики;
трос или цепь.

Больше всего требований предъявляется к материалу, из которого будет изготавливаться само полотно. Для создания подъёмной (она может быть складной и откидной) створки подойдут доски, имеющие толщину не менее 2,5 см, профнастил и панели из пластика. Можно сделать полотно из обычных сэндвич-панелей. Таким же хорошим материалом считаются дощатые щиты.

Если после изготовления полотна для ворот хозяин гаража намеревается утеплить их, то он может воспользоваться базальтовой ватой или пенополистиролом. Эти материалы соответствуют требованиям противопожарной безопасности. Утеплив дверную конструкцию, можно обшить её оцинкованным стальным листом, который защитит металлические детали ворот от ржавчины.

Необходимые инструменты

Для замеров потребуется металлическая лента с делениями (рулетка), строительный уровень и уголок. В дальнейшем понадобятся:

углошлифовальная машина для разглаживания металла после сварки;
сварочный аппарат;
электрический лобзик, который пригодится для распила и обработки деревянного бруса;
дрель, чтобы проделывать в материалах отверстия;
шуруповёрт для оснащения полотна крепёжными элементами;
молоток, набор отвёрток и гаечных ключей.

Инструменты и материалы

Чтобы собрать качественную распашную конструкцию самостоятельно, потребуются навыки обращения с базовым строительным инструментом, а также умение пользоваться сварочным аппаратом. Соединять детали при помощи крепежа нельзя: в таком случае надежность конструкции будет недостаточной. Саморезы пригодятся только при монтаже внутренней обшивки створок.

Для работы потребуется следующий набор инструментов:

ручной сварочный аппарат — новичку лучше выбрать инвертор для дуговой сварки, им проще пользоваться;
электрогенератор достаточной мощности для сварки, если нет возможности подключения к электросети;
болгарка с набором кругов для резки и шлифовки;
шлифовальная машинка;
дрель со сверлами по металлу;
шуруповерт;
кисть или валик;
измерительные инструменты — рулетка, набор металлических угольников, уровень.

Набор необходимых материалов зависит от особенностей проекта. В общем случае потребуется подготовить:

стальной прямоугольный профиль или уголки для изготовления рамы ворот, каркаса и ребер жесткости створок;
6 усиленных приварных петель;
листовой металл;
стальные прутья;
набор саморезов;
деревянные бруски;
жидкие гвозди;
утеплитель — минеральная вата или пенопласт, небольшое количество фольгированного пенополиэтилена;
листовой материал для внутренней обшивки;
грунтовка и краска;
монтажная пена.

Дополнительно следует приобрести замок, запоры, дверные ручки и другую фурнитуру.

Способы утепления ворот своими руками

Чтобы зимой гараж не промерзал и в нем было не холодно, хозяева стараются утеплить створки. Делается это с внутренней части.

Популярные утеплители:

экструдированный пенополистирол;
минеральная вата;
стекловата.

Применять бюджетные варианты пенопласта или ваты не рекомендуется, поскольку они быстро теряют свои технические свойства.

Перед изоляцией к створкам крепится деревянная обрешетка, сверху равномерно укладываются листы пенополистирола или стекловаты

Важно проследить, чтобы вся поверхность была заполнена утеплителем, без зазоров, иначе попавший воздух увеличит потери тепла

Сверху теплоизоляция обшивается вагонкой, фанерой или другим материалом. Все зазоры, стыки заполняются монтажной пеной.

После утепления необходимо поработать с отделкой готовой конструкции.

Разновидности конструкции

На сегодняшний день используется несколько конструкций ворот, некоторые из которых появились не так давно. Так как у каждого владельца автомобиля различные вкусы, стоит рассмотреть все виды гаражных ворот:

Распашные — наиболее известная и надежная конструкция. Она состоит из двух створок, укрепленных на петлях, и дверной коробки.
Ворота откатные для гаража — активно использоваться начали в середине ХХ столетия и представляют собой одну створку, отъезжающую в сторону параллельно фронтально расположенной стене.
Подъемно-поворотные — сравнительно новая конструкция, состоящая из одного поднимающегося полотна (створки) и в крайней верхней точке траектории располагающегося параллельно земле. Такие ворота достаточно удобны в использовании, потому что не занимают много места. Однако устанавливать их стоит только в теплом климате или в отапливаемом гараже.
Подъемно-секционные — полотно состоит из нескольких секций, которые, преломляясь, поднимаются к потолку. Главным достоинством конструкции является экономия пространства.
Роллетные — не могут обеспечить высокую надежность и при строительстве гаражей используются редко. Створка состоит из алюминиевых пластин и работает аналогично оконным роллетам.

При выборе гаражных ворот необходимо ориентироваться не только на внешний вид и рекламу, но и учитывать практичность, надежность, а также приспособленность к конкретным климатическим условиям.

Безусловно, подъемно-секционные и подъемно-поворотные ворота смотрятся отлично. Но все их преимущества в полной мере проявляются лишь в теплом климате. При сильном морозе направляющие и рычажный механизм могут замерзнуть и в результате попасть в гараж не получится.

Чертежи, схемы, эскизы

При этом во внимание берутся такие параметры:

устойчивость к ветру, большому весу, другому механическому воздействию;
жесткость проема;
возможность деформации при указанных размерах створок и материала полотна;
прочность на изгиб.

Схемы ворот составляются при планировании строительства гаража, чтобы своевременно и правильно подогнать размеры помещения под дверной проем.

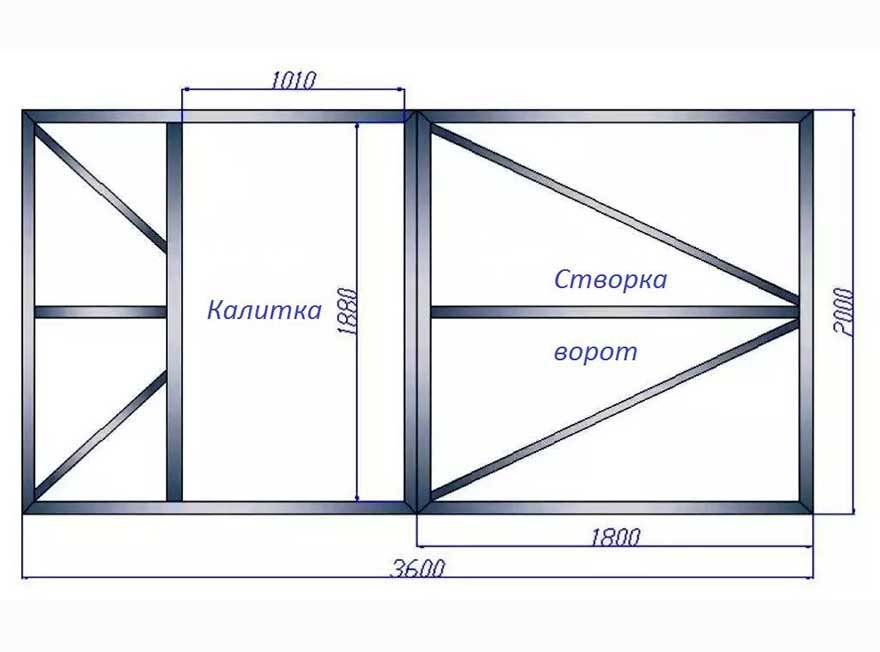

Каркас ворот на проем 4 метра

Чтобы упростить и ускорить расчет можно воспользоваться специальными строительными калькуляторами.

Для этого нужно, чтобы ширина с обеих сторон, высота проема были больше параметров машины на 30 см.

Общепринятыми габаритами дверей гаража считается:

Ширина — 2,5 м для легковых автомобилей, 5 м — для грузового транспорта.
Высота — от 2 до 2,2 м для легковых автомобилей. Показателя в 2,5 м хватит для заезда микроавтобуса.

Независимо от способа открывания на чертеже обозначаются места фиксации ворот к направляющим профилям или коробу.

На чертеже отмечается количество, тип используемой фурнитуры.

Выделяются участки установки запоров, задвижек.

Сравнение гаражных ворот

Есть несколько видов изделий, которые используются в наших местах для обеспечения надежности. Различают следующие виды конструкций:

Распашные. Используются в любых местах, при самых сложных условиях эксплуатации. Прикрывать их можно хорошо, не оставляя никакой возможности для проникновения не только посторонних людей, но и даже холода. Для крепления используются петли и створки, держат коробку. У многих возникает вопрос, как сделать гаражные ворота своими руками. Проще всего изготавливать именно такого типа изделие, так как оно наиболее просто в конструировании.
Откатные. Использоваться начали с середины прошлого века. Имеется одна створка, выезжающая вбок к стенке, где остается до закрытия. Можно сделать двустворчатые, когда разъезжаются 2 половины конструкции, но это частный вариант данного изделия. Чтобы конструкция нормально функционировала, нужно много пустого пространства на территории, куда будет осуществляться разъезд изделия. Обычно устанавливаются не в гаражах, а на въездной территории.
Подъемно-поворотные. Новое поколение конструкций, которые имеют вид створки. При открытии исчезают под потолком, прячась вверху, становятся параллельными земле. Используется шарнирный механизм, который направляет изделие в нужном направлении. Они удобны, не требуют много свободного места. Использовать рекомендуется, если гараж отапливается, так как шарниры являются прихотливым механизмом, способным дать сбой при неверных условиях эксплуатации.
Секционные. Новый вид запирающего механизма. Изделие преломляется и заезжает под потолок автоматически. Используются пружины, имеющие цепную передачу. Значительно экономят место.
1. Пример секционных гаражных ворот
5. Роллетные. Не очень надежны, потому редко применяются для гаражей. Пластинки из алюминия, соединяющиеся в одном месте под потолком. Ворота гаражные распашные своими руками, если есть чертежи, выполнить реально. Изделия роллетного типа сделать собственноручно не получится.

Не стоит забывать, что любые конструкции вполне реально автоматизировать, чтобы закрытие происходило после нажатия клавиши

Если планируется покупать изделие, важно учитывать долговечность, надежность конструкции, возможность работать в определенных условиях. Наиболее надежны распашные, которыми пользуются не одну сотню лет

Створки гаражных ворот своими руками: пошагово и просто

У нас есть готовые прямоугольные рамки, на которые нам нужно приделать металлические листы. Сделать это будет не так и просто, поскольку они: а) тяжелые б) не всегда ровные. Если вам повезло и вы сделали идеально ровную рамку, то рез листа надо будет выполнить только в 1 месте. Если же надо ворота менее высоты листа – тогда хуже, обрезать с двух сторон минимум.

Есть 2 способа как сделать гаражные ворота своими руками: тяжелый и быстрый, легкий и долгий. Легкий способ: прикладываем металлический лист к рамке, делаем замеры по чертежам ворот, прихватываем сваркой к раме. Потом вырезаем по отмеченным местам болгаркой и завариваем дальше.

Тяжелый способ: снимаем мерки по рамке и обрезаем по периметру листы, шлифуем и потом устанавливаем. В первом случае вам придется недолго держать своими руками на весу лист весом 80 кг примерно. Он будет прикреплен сваркой. Второй вариант подразумевает изготовление готовой конструкции на земле, ее шлифовку и надежду на то, что она идеально подойдет. Но устанавливать будет физически легче, просто дольше и больше замером сделать. Зато вы ставите уже готовое и легко сделанное.

У нас рук было не так и много сначала, решили идти быстрым путем и приварили по периметру сначала листы. Замеры выполняли несколько раз, чтобы сделанные ворота в гараж своими руками идеально подошли в проем. Все так и было, с двух краев только подровняли болгаркой. Второй лист немного сложнее было выровнять, поскольку надо было сделать идеальный напуск 1 см по отношению к другому листу. Здесь снова помогла лебедка, уровень и несколько точек сварок для предварительных замеров.

После крепления створок и подвеса всего на петли убедитесь, что уровни везде сохранились и все работает как надо. Аккуратно закройте ворота и переходите к тотальной фиксации к стенам, армированному поясу и закладным.

Утепление гаражных ворот

Утепление гаражных ворот должно быть эффективным и экономичным

Утепление входной конструкции – вопрос, актуальный для жителей суровых климатических регионов. Ватными утеплителями створки лучше не обшивать, поскольку они быстро теряют свои полезные свойства. Оптимальными материалами являются листовой пенопласт и экструдированный пенополистирол. Для утепления ворот с ними поступают так:

Делают разметку и вырезают куски нужного размера. При помощи деревянных планок между металлом и утепляющим материалом делают небольшой зазор. К металлической поверхности планки крепят жидкими гвоздями.
Пустое пространство заполняют утеплителем. Оставшиеся пустоты заливают строительной пеной.
Щели в рёбрах жёсткости заделывают утеплителем на основе фольги. Ее также прикрепляют жидкими гвоздями.
Закрывают ворота утеплителем по всей площади и дожидаются застывания клея и пены.
В соответствии с параметрами площади вырезают лист фанеры и обрабатывают его средством против гниения. По мере высыхания пены и клея фанеру фиксируют на рёбра жёсткости и полотна воротной конструкции при помощи саморезов.

После монтажа и утепления ворот не забудьте организовать в гараже качественную вентиляцию.

Завершает все работы по созданию ворот для гаража своими руками приведение конструкции в эстетический вид. Ее покраску с целью предотвращения коррозии осуществляют с внутренней и наружной стороны. Кистью работают тщательно.

Как оформить поверхность дерева под старину

Отделка дерева под старину, в так называемом стиле ретро, набирает все большую популярность в дизайне загородных домов, особняков и, конечно же, прилегающих к ним гаражных ворот.

Для придания воротам стилистики «под старину» необходимо следовать определенному стилю и проверенным методикам:

Внешняя сторона ворот может быть обработана морилкой, для видимого состаривания поверхности и придания ей более темного цвета.

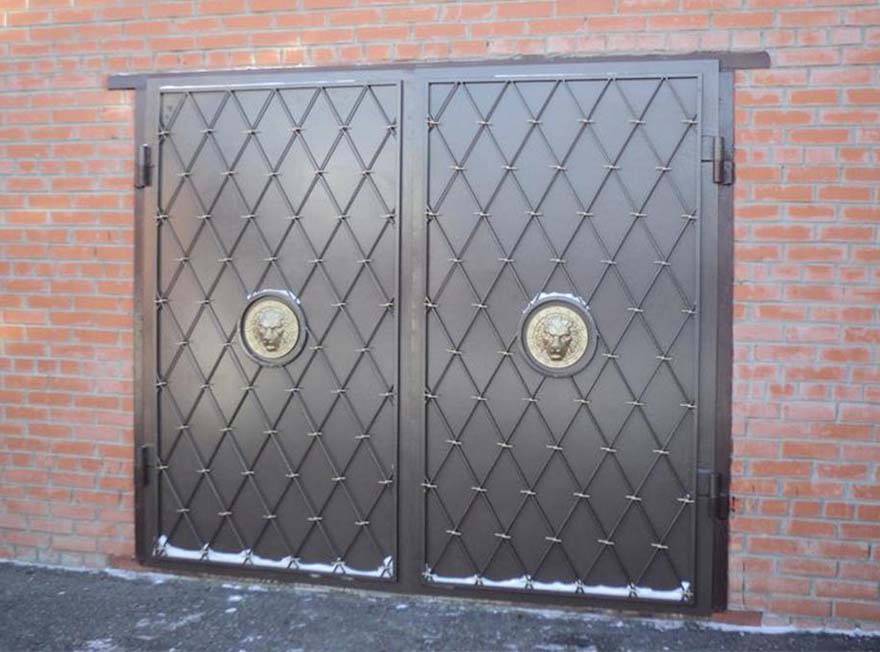

Ворота могут снабжаться массивными коваными изделиями в виде различных старинных петель, заклепок, крепежей.
Дополнить изделие могут дизайнерские вещицы в виде антуражных ручек для гаражных ворот и калитки.

Здесь также пригодится такой вид искусства, как резьба по дереву, или уже готовые материалы с налетом старины.

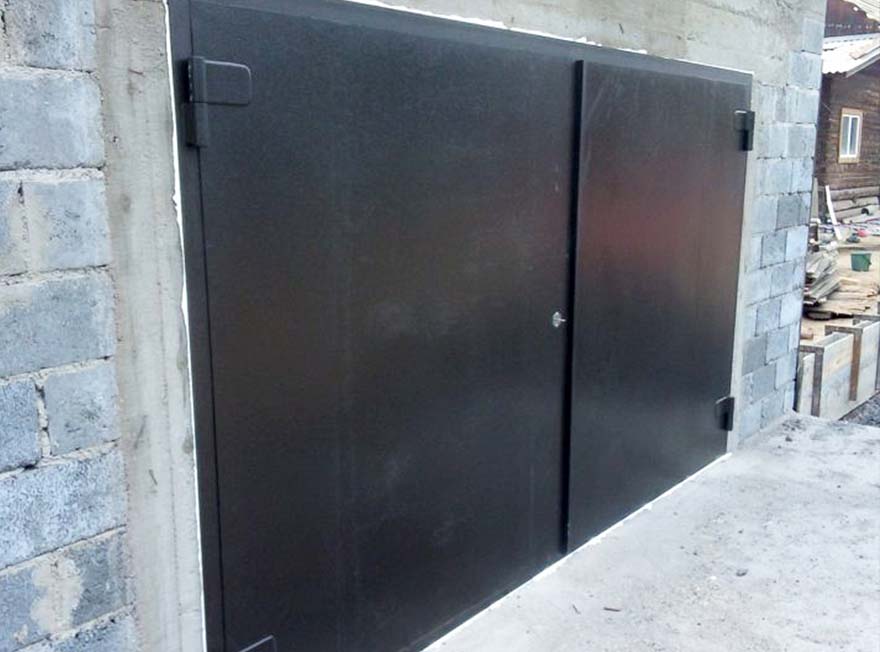

Как устроены распашные ворота. Стандартная схема

Как уже упоминалось выше, главным преимуществом конструкции распашных ворот является простота устройства. Основу составляет всего несколько элементов: столбы, рама створок с обшивкой и фурнитура, у всех из них есть особенности.

Стойки или опоры для крепления ворот

Изготавливаются из разных материалов, но обычно устанавливают металлические трубы в качестве закладной детали, кирпичные опоры. Существует альтернативный вариант – отдельно столбы не используются, а крепление ворот осуществляется непосредственно на торце передних стенок, для жесткости предусматривают закладные детали или раму из металлических уголков. Выбор делают с учетом характеристик створок, их размеров и веса, типа материала. Чем они крупнее, тем массивнее должны быть опоры и закладные детали.

Рама для жесткости

Выбор материала зависит от проекта гаража. Какие варианты рассматривают:

деревянные ворота: более легкие, материал дышащий, значит, плотная установка не повлияет на интенсивность вентиляции, отмечают и легкость работы с ним – это важно, когда монтаж выполняется своими руками, но у деревянной конструкции есть и недостатки, среди них отмечают низкую прочность, подверженность внешним факторам (прежде всего, осадкам);

металлические: отличаются надежностью, долговечные, но для изготовления понадобится опыт работы со сварочным аппаратом и выполнения сварки, для установки необходимо предусмотреть раму на торце стены гаража, где устанавливаются петли, или закладную деталь.

Отделочный материал для обшивки

Перед началом процесса монтажа распашных ворот своими руками нужно продумать, как они будут выглядеть. Вариантов довольно много. Какие можно рассматривать:

в основе – один материал: вариант имеет преимущество – не придется думать, как поведут себя створки при сочетании материалов с разными свойствами;
комбинированные ворота: предполагают использование обшивки разных типов, можно сочетать даже дерево и металл – доски крепятся на железной раме, в этом случае учитывают отличия свойств материалов, чтобы создать более прочную конструкцию.

Виды обшивки, которые можно применять:

дерево;
металл;
профнастил;
кованые элементы.

По внешнему виду и уровню привлекательности все варианты примерно равны, однако несколько лидирует последний из них, к тому же его можно комбинировать с другими. Представительно выглядят ворота из профлиста и ковки.

Фурнитура: задвижки, замки, петли

Необходимо продумать, какой замок будет применяться, подобрать ручки, задвижку, петли. Чтобы ворота долго использовались, необходимо выбирать фурнитуру высокой ценовой категории, проверенной марки, учитывая нагрузку.

Автоматический механизм

При выборе необходимо учесть ширину ворот, а также вес конструкции. Это позволит определить мощность электропривода. Можно приобрести узел автоматики в полной комплектации. Для обеспечения безопасности предусматривается индикация, предупреждающая о начале движения ворот. Причем узел автоматики не портит дизайн конструкции. Можно управлять им дистанционно, это облегчает эксплуатацию.
