Приступая от слов к делу
Чтобы правильно осуществить измерение обоих диаметров, следует учитывать особенности всех способов замера, ведь каждый из них подходит для разных условий.
Чтобы правильно осуществить измерение обоих диаметров, следует учитывать особенности всех способов замера, ведь каждый из них подходит для разных условий.
Одним из методов является измерение окружности детали путем обворачивания ее сантиметровой лентой или рулеткой. Затем полученное значение нужно разделить на число Пи (3,14).
Нам понадобится:
- линейка;
- штангенциркуль;
- рулетка (лента сантиметровая).
Если доступ к участку детали не затруднен и измерить его можно до монтажа, то наиболее простым способом будет использование линейки или рулетки. Внешний диаметр определяется путем накладывания линейки к самой широкой части трубы и отсчитыванием от первой наружной точки на шкале деления к последней.
Возможны случаи, когда замеры уже указаны в дюймах (импортные поставки). Для перевода в сантиметры размер умножают на 2,54, а для обратного перевода в дюймы — на 0,398.
Существует и другой способ по определению внутреннего диаметра в случае, если труба прямодоступна. Штангенциркулем или линейкой замеряются стенки по срезу, а затем полученное показание вычитают из замеров наружного диаметра и умножают на 2.
Если же прямого доступа к требуемому участку нет? Одним из методов является измерение окружности детали путем обворачивания ее сантиметровой лентой или рулеткой. Затем полученное значение нужно разделить на число Пи (3,14). Таким образом мы можем узнать внешний диаметр трубы. Данный способ подходит также, если длины штангенциркуля или линейки недостаточно.
Существует способ определения внешнего диаметра, исключающий всяческие вычисления, но только для тех деталей, у которых он составляет не более 15 см. Для этого понадобится измерить показания с помощью одного только штангенциркуля, по шкале которого и отсчитываются правильные результаты.
Одним из наиболее неординарных способов является сравнение значений трубы с каким-либо предметом, фотографирование и дальнейшее распознавание измерений. Возьмите линейку или любой предмет, длина которого уже заранее известна (монетка) и поднесите к измеряемому участку, после чего сделайте снимок. Дальнейшее масштабирование на компьютере поможет определить точные размеры внешнего диаметра. Данный способ идеально подойдет, если подобраться к измеряемому участку невозможно или же крайне затруднительно.
Представьте, что вы собрались покрасить подведенные к вашему дому газовые трубы. Сколько понадобится краски? Одна или две банки? Как правило, на емкостях с краской пишут, на покрытие какой площади рассчитано это количество краски. Значит, чтобы точно определиться с тем, сколько банок краски брать, нужно рассчитать площадь газовых труб.
Представьте, что вы собрались покрасить подведенные к вашему дому газовые трубы. Сколько понадобится краски? Одна или две банки? Как правило, на емкостях с краской пишут, на покрытие какой площади рассчитано это количество краски.
Вам понадобится
- — рулетка;
- — штангенциркуль;
- — крепкая нитка;
- — калькулятор.
Инструкция
Для расчета площади трубы круглого сечения узнайте длину этой трубы в погонных метрах. Также для расчета понадобится наружный диаметр трубы.
Рассчитайте величину наружного диаметра газовой трубы. Выполнить это можно двумя способами. Первый способ – измерьте наружный диаметр газовой трубы с помощью штангенциркуля. Для этого раздвиньте губки этого измерительного инструмента и приложите его к трубе так, чтобы труба оказалась между губками штангенциркуля. Затем сдвиньте губки измерительного инструмента: они должны плотно обхватывать газовую трубу. Посмотрев на измерительную шкалу, определите внешний диаметр трубы. Второй способ – обхватите трубу плотной нитью. Затем измерьте рулеткой длину окружности трубы. Подставив значение в формулу D = L / Пи, где L – длина окружности трубы, Пи = 3,14 (число «пи»), рассчитайте величину внешнего диаметра газовой трубы. Переведите полученный показатель в
Водопроводные, отопительные, канализационные, дымоходные, обсадные, медные, стальные, пластиковые, металлопластиковые, узкие, широкие — трубы разного назначения из различных материалов окружают нас повсюду. Необходимость проложить новые коммуникации или заменить старые возникает и во время строительства дома, и при текущем ремонте. Составляя проект предстоящих работ, не помешает вооружиться калькулятором, чтобы провести расчет веса трубы, ее массы, объема и прочих параметров.
От слов к делу
Существует несколько способов замера диаметров трубы, отличающихся своими особенностями в зависимости от условий, которые важно учитывать для того, чтобы избежать ошибок. Выбор конкретного способа замера часто зависит от доступности к объекту замера
Рассмотрим некоторые из них.
Чаще всего для измерения диаметра трубы применяют общеизвестный штангенциркуль. Но его у вас может не быть или при его наличии большой диаметр трубы измерить с его помощью не представляется возможным. В этом случае применяется самый простой набор инструментов и знаний:
- гибкая линейка (по типу измерительной ленты, применяемой в швейном деле);
- рулетка;
- школьные знания числа Пи (оно равно 3,14).
Подобным набором средств можно измерять диаметр не только трубы, но и любого другого круглого объекта – прута, колонны или садовой клумбы.
Нам потребуется сделать лишь один замер – определить длину окружности трубы с помощью рулетки или гибкой линейки. Для этого сантиметровую ленту или рулетку накладывают на поверхность трубы в самой широкой ее части. Полученное значение окружности следует поделить на 3,14. Для более точных размеров применяют значение — 3,1416.
Следует заметить, что импортные поставки труб сопровождаются документацией, в которой уже указаны значения диаметров труб в дюймах. Для перевода этих значений в сантиметры их умножают на 2,54. Аналогично для обратного перевода сантиметров в дюймы – умножают на 0,398.
Измерения осуществляются с помощью штангенциркуля без каких-либо математических вычислений. Условие – полная доступность к трубе. Этот способ пригоден для измерения доступных труб небольшого диаметра (не более 15 см). Для осуществления замера ножки штангенциркуля прикладывают к торцу трубы и плотно их зажимают на внешних стенках. Полученное значение на шкале штангенциркуля с точностью до десятых частей миллиметра и будет наружным диаметром трубы.
Если торцевая часть трубы недоступна для осуществления замера, то есть, когда труба является смонтированным элементом уже действующей схемы водо- или газоснабжения, то для замеров штангенциркуль прикладывают к боковой поверхности трубы
В данном случае важное условие для осуществления обмера: длина ножек штангенциркуля должна превышать половину диаметра трубы
Как высчитать площадь поперечного сечения
Если труба круглая, площадь сечения считать надо по формуле площади круга: S = π*R2. Где R — радиус (внутренний), π — 3,14. Итого, надо возвести радиус в квадрат и умножить его на 3,14. Например, площадь сечения трубы диаметром 90 мм. Находим радиус — 90 мм / 2 = 45 мм. В сантиметрах это 4,5 см. Возводим в квадрат: 4,5 * 4,5 = 2,025 см2, подставляем в формулу S = 2 * 20,25 см2 = 40,5 см2.
Площадь сечения профилированного изделия считается по формуле площади прямоугольника: S = a * b, где a и b — длины сторон прямоугольника. Если считать сечение профиля 40 х 50 мм, получим S = 40 мм * 50 мм = 2000 мм2 или 20 см2 или 0,002 м2.
Определение внешнего и внутреннего диаметра трубы с помощью подручных средств
Одним из навыков, необходимых для качественной и быстрой замены труб в домашних условиях, является точное определение их диаметра с помощью подручных средств.
Прежде чем производить измерения, следует понять, в каких единицах они производятся. Общепринято, что диаметр труб всегда измеряется в дюймах (1 дюйм = 2,54 см).
Будь то проблемы с сантехникой или водопроводом в ванной комнате или же неполадки с водоснабжением на кухне, знание о том, как определить диаметр трубы с помощью подручных средств, будет как нельзя кстати.
Конечно же, существуют специальные инструменты для замера, такие как линейка-циркометр, лазерный измеритель и т.д. Но все может быть намного проще.
Прежде чем производить измерения, следует понять, в каких единицах они производятся. Общепринято, что такие значения всегда измеряются в дюймах (1 дюйм = 2,54 см), а типоразмер, например, изделия из стали чаще всего равен 1 или 0,5 дюйма. К слову, диаметры пластиковых, стальных и металлопластиковых деталей разнятся.
Следующим шагом будет выбор измеряемого значения. Наружный – более важный, т.к. именно по нему производится установка резьб и резьбовых соединений. Этот диаметр напрямую зависит от толщины стенок трубы. Размеры толщины стенок определяются разностью внешнего и внутреннего диаметра данной трубы.
Приступая от слов к делу
Чтобы правильно осуществить измерение обоих диаметров, следует учитывать особенности всех способов замера, ведь каждый из них подходит для разных условий.
Одним из методов является измерение окружности детали путем обворачивания ее сантиметровой лентой или рулеткой. Затем полученное значение нужно разделить на число Пи (3,14).
Если доступ к участку детали не затруднен и измерить его можно до монтажа, то наиболее простым способом будет использование линейки или рулетки. Внешний диаметр определяется путем накладывания линейки к самой широкой части трубы и отсчитыванием от первой наружной точки на шкале деления к последней.
Возможны случаи, когда замеры уже указаны в дюймах (импортные поставки). Для перевода в сантиметры размер умножают на 2,54, а для обратного перевода в дюймы – на 0,398.
Существует и другой способ по определению внутреннего диаметра в случае, если труба прямодоступна. Штангенциркулем или линейкой замеряются стенки по срезу, а затем полученное показание вычитают из замеров наружного диаметра и умножают на 2.
Если же прямого доступа к требуемому участку нет? Одним из методов является измерение окружности детали путем обворачивания ее сантиметровой лентой или рулеткой. Затем полученное значение нужно разделить на число Пи (3,14). Таким образом мы можем узнать внешний диаметр трубы. Данный способ подходит также, если длины штангенциркуля или линейки недостаточно.
Существует способ определения внешнего диаметра, исключающий всяческие вычисления, но только для тех деталей, у которых он составляет не более 15 см. Для этого понадобится измерить показания с помощью одного только штангенциркуля, по шкале которого и отсчитываются правильные результаты.
Одним из наиболее неординарных способов является сравнение значений трубы с каким-либо предметом, фотографирование и дальнейшее распознавание измерений. Возьмите линейку или любой предмет, длина которого уже заранее известна (монетка) и поднесите к измеряемому участку, после чего сделайте снимок. Дальнейшее масштабирование на компьютере поможет определить точные размеры внешнего диаметра. Данный способ идеально подойдет, если подобраться к измеряемому участку невозможно или же крайне затруднительно.
Расчет площади сечения для окраски труб
Подобные вычисления могут использоваться для различных целей. Например, они необходимы для определения проходимости определенной части конструкции. Никто не запрещает установить трубу с большой проходимостью, но это опять же – дополнительные и неразумные расходы.
Производители лакокрасочных изделий нередко указывают на банках расход материала на 1 кв. м. Если трубу необходимо установить в частном доме, то можно обойтись без расчета, т.к. при использовании трубы большего диаметра перерасход финансов будет небольшим. Тем не менее, это может привести к увеличению теплопотерь. Если вы не понимаете, почему такое происходит, то вам нужно знать, что чем массивнее поверхность трубы, тем больше она будет отдавать тепла, а, следовательно, и теплопотери будут больше. Кроме того, от диаметра водопроводной трубы зависит количество воды, которое в неё поместится.
- В частности, требуется определить материал, из которого изготовлены трубы, и замерить внутренний диаметр конструкции (реальный и номинальный).
- Ещё понадобятся значения диаметра фитингов и фасонных деталей.
- Кроме того, следует выполнить замеры толщины стенки.
Нельзя забывать, что если неправильно выбрать диаметр, то это может стать причиной теплопотерь и падения давления, причем во всей системе. Именно поэтому нужно правильно и своевременно провести гидравлический расчет. Полученные в ходе подобных вычислений значения позволяют определить диаметр участка трубы, в котором оказываемое давление, появившееся из-за гидравлического сопротивления в каждом из колец, может повыситься на 10%.
Расчет сечения — это довольно простая задача, которая основана на формулах, знакомым нам еще со школы. В частности, придется вспомнить уроки геометрии, где мы изучали формулу расчета площади круга. В нашем случае рассчитанная площадь круга и будет тем самым значением поперечного сечения по наружному диаметру трубы, только без учета толщины её стенок.
Из школьной программы известно, что площадь круга считается умножением числа Пи на радиус, возведенный в квадрат.
Имея дело с водопроводными трубами нужно знать, что в напорных конструкциях вода обычно заполняет весь доступный объем. А вот в самотечной канализации во время потока воды стены смачиваются влагой только частично. Это нужно учитывать при расчете. Ведь в таком случае получается, что труба оказывает меньшее сопротивление потоку.
Для чего нужны геометрические вычисления
Прежде чем начать замерять или узнавать исходные размеры, необходимо осознать, для каких целей послужат произведённые вычисления.
Таких целей несколько:
- Вычисление термодинамических параметров системы. Формула площади поверхности трубы необходима при расчёте теплоотдачи отдельной трубы, участка трубопровода или, к примеру, тёплого пола. Для того, чтобы узнать эти параметры, необходимо высчитать общую площадь изделия или системы, с которой в окружающую среду происходит теплоотдача.
- Расчёт теплопотерь по направлению «источник тепла-отопительный прибор». В этом случае наибольшая потеря тепловой энергии происходит на самом длинном участке с наибольшей площадью контакта с окружающей средой, то есть опять-таки в трубах. Поэтому, как и в предыдущем случае, узнав площадь поверхности теплоотдачи, можно, основываясь на этом значении и количестве выделяемого тепла в исходной точке, спланировать число и размер отопительных приборов в будущей системе.
Что учитывается при выборе диаметра труб
Таблицы площади поперечного сечения и сортамента арматуры Мощность теплогенератора. Она берется за основу и определяется индивидуально для каждого строения. На что ориентируется собственник, приобретая котел?
На совокупную площадь всех отапливаемых помещений. Именно это обязательно уточнит менеджер в точке продаж, если у покупателя возникнут вопросы по данному пункту.
Скорость теплоносителя. Если она менее 0,25 м/сек, то есть риск завоздушнивания системы, образования пробок на трассе. Превышение значения 1,5 чревато «шумами» в магистрали.
Это особенно ощутимо, когда трубы металлические, да еще и проложены открытым способом. Но в любом случае перемещение теплоносителя по трассе будет хорошо прослушиваться.
Практикой доказано, что для частного строения (с автономным отопительным контуром) следует ориентироваться на показатель в пределах от 0,3 до 0,7. Это оптимальное значение для любой системы.
Конфигурация контура. В частных домах при его монтаже, как правило (независимо от схемы), все «нитки» заводятся на коллектор. Каждая из них «нагружена» на определенное количество радиаторов.
Нет смысла приобретать трубы одного и того же диаметра для всех линий, если учесть, что чем больше сечение заготовки, тем выше цена 1 п.м.
Диаметр трубы. Наружный особой роли не играет, так как у изделий из различных материалов есть отличия в толщине стенки. Данный параметр свидетельствует лишь об удобстве крепления изделия. Внутренний диаметр – о пропускной способности трассы. Именно он и является определяющим.
Диаметры труб принято обозначать в дюймах. Для нас это непривычная (не метрическая) система, поэтому следует знать правила перевода величин. Соотношение дюйма к сантиметру – ½,54 (или 25,4 мм). Материал трубы – металлопластик, сталь, ПП, ПЭ.
Специфика строения. В первую очередь это относится к эффективности его теплоизоляции – из каких материалов она смонтирована, по какой методике и так далее.
Подбор диаметра труб отопления — Teplopraktik
Диаметр труб отопления зависит от того какой объем теплоносителя будет проходить через них. Очевидно, что на главном подающем трубопроводе, идущем от отопительного котла, диаметр будет больше, на ветке с тремя радиаторами он будет еще меньше, а на конечном радиаторе он будет самым маленьким. Соответственно диаметр трубы будет зависеть от общей тепловой мощности радиаторов, который питает данный трубопровод.
Кроме того диаметр трубопровода зависит от скорости движения теплоносителя в системе и от перепада температур подача/обратка. Чем выше этот перепад, тем меньше требуется диаметр трубопровода. Стандартный перепад температур – 20°С. В более комфортных системах этот перепад меньше – 10°С.
Отопительная система с циркуляционным насосом характеризуется высокой скоростью теплоносителя, система же с естественной циркуляцией обладает низкой скоростью, поэтому это обязательно надо учитывать при подборе труб отопления. Не стоит закладывать в расчет трубопроводов слишком большую скорость движения воды в трубах, т.к. это создаст различные неприятные шумы и журчание в трубах. При слишком низкой скорости же возникает риск образования воздушных пробок в системе. Скорость движения в трубах должна быть в пределах 0,4 – 0,6 м/с. Самотечная система характеризуется значительно более низкой скоростью теплоносителя, поэтому диаметр труб нужно выбирать больше.
Поэтому ниже мы укажем таблицы подбора диаметра труб для различных систем с указанными параметрами. В таблице используется подбор диаметра труб из различных материалов. Стальные трубы ВГП имеют обозначение по внутреннему диаметру, тогда как полипропиленовые, металлопластиковые и трубы из сшитого полиэтилена имеют обозначение по наружному диаметру. Это учтено в таблице подбора диаметров трубопроводов.
| Тепловая нагрузка, кВт | Необходимый внутренний диаметр трубы, мм | Подбор трубы для необходимого внутреннего диаметра: | ||
| ВГП стальные | Полипропилен | Сшитый полиэтилен | ||
| 50 | 39 | 1,5 дюйма (40мм) | 50 | 50 |
| 40 | 35 | 1,5 дюйма (40мм) | 50 | 50 |
| 30 | 30 | 1,25 дюйма (32мм), дюйм с четвертью) | 40 | 40 |
| 20 | 25 | 1 дюйм (25мм) | 32 | 32 |
| 15 | 21 | 1 дюйм (25мм) | 32 | 32 |
| 12 | 19 | 3/4 дюйма (20мм) | 25 | 25 |
| 10 | 17 | 3/4 дюйма (20мм) | 25 | 25 |
| 8 | 16 | 3/4 дюйма (20мм) | 25 | 25 |
| 6 | 14 | 1/2 дюйма (15мм) | 20 | 20 |
| 5 | 12 | 1/2 дюйма (15мм) | 20 | 20 |
| 4 | 11 | 1/2 дюйма (15мм) | 20 | 20 |
| 3 | 10 | 3/8 дюйма (10мм) | 16 | 16 |
| 2 | 8 | 3/8 дюйма (10мм) | 16 | 16 |
| 1 | 6 | 3/8 дюйма (10мм) | 16 | 16 |
| Тепловая нагрузка, кВт | Необходимый внутренний диаметр трубы, мм | Подбор трубы для необходимого внутреннего диаметра: | ||
| ВГП стальные | Полипропилен | Сшитый полиэтилен | ||
| 50 | 55 | 2 дюйма (50мм) | 63 | 63 |
| 40 | 48 | 2 дюйма (50мм) | 63 | 63 |
| 30 | 43 | 2 дюйма (50мм), либо 1,5 дюйма (40мм) | 63 | 63 |
| 20 | 35 | 1,5 дюйма (40мм) | 50 | 50 |
| 15 | 30 | 1,25 дюйма (32мм) | 40 | 40 |
| 12 | 27 | 1,25 дюйма (32мм) | 40 | 40 |
| 10 | 25 | 1 дюйм (25мм) | 32 | 32 |
| 8 | 22 | 1 дюйм (25мм) | 32 | 32 |
| 6 | 19 | 3/4 дюйма (20мм) | 25 | 25 |
| 5 | 17 | 3/4 дюйма (20мм) | 25 | 25 |
| 4 | 16 | 1/2 дюйма (15мм) | 20 | 20 |
| 3 | 13 | 1/2 дюйма (15мм) | 20 | 20 |
| 2 | 11 | 1/2 дюйма (15мм) | 16 | 16 |
| 1 | 8 | 1/2 дюйма (15мм) | 16 | 16 |
| Тепловая нагрузка, кВт | Необходимый внутренний диаметр трубы, мм | Подбор трубы для необходимого внутреннего диаметра: | ||
| ВГП стальные | Полипропилен | Сшитый полиэтилен | ||
| 30 | 48 | 2 дюйма (50мм) | 63 | 63 |
| 20 | 39 | 1,5 дюйма (40мм) | 50 | 50 |
| 15 | 34 | 1,5 дюйма (40мм) | 50 | 50 |
| 12 | 30 | 1,25 дюйма (32мм), (дюйм с четвертью) | 40 | 40 |
| 10 | 28 | 1,25 дюйма (32мм), (дюйм с четвертью) | 40 | 40 |
| 8 | 25 | 1 дюйм (25мм) | 32 | 32 |
| 6 | 21 | 3/4 дюйма (20мм) | 25 | 25 |
| 5 | 19 | 3/4 дюйма (20мм) | 25 | 25 |
| 4 | 17 | 3/4 дюйма (20мм) | 25 | 25 |
| 3 | 15 | 3/4 дюйма (20мм)) | 25 | 25 |
| 2 | 12 | 1/2 дюйма (15мм) | 20 | 20 |
| 1 | 10 | 1/2 дюйма (15мм) | 20 | 20 |
Пример использования: двухтрубная система с циркуляционным насосом, общая мощность 18 кВт.

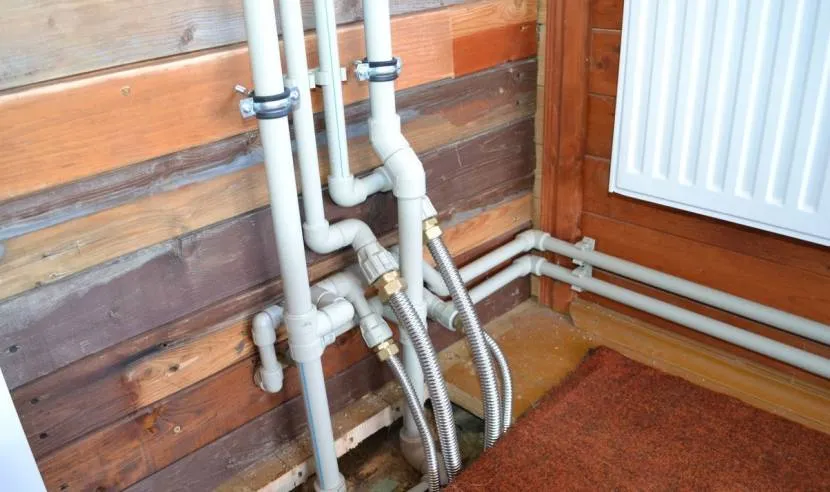

Разводка выполнена полипропиленовой трубой, условное обозначение — ПП.
Как видим из схемы — вначале из котла выходит полипропиленовая труба, диаметром 40мм, внутренний просвет у нее 25мм, что соответствует металлической ВГП трубе в 1 дюйм (25мм). Далее идет отвод на бойлер (4 кВт) и теплые полы (2 кВт) двух ПП труб, диаметром 16мм. После этого часть теплоносителя отделилась, поэтому нет необходимости в такой толстой трубе. На отопление 1-ого и 2-ого этажей уже пойдет более тонкая труба — 32мм, она пойдет до первого тройника. На тройнике отделяется ветка на 1-ый этаж, диаметром 25мм, и на 2-ой этаж, также диаметром 25мм. К конечным радиаторам уже подходит полипропиленовая труба диаметром 16мм. И на 3-х последних радиаторах также идет заужение подающей трубы до 16мм.
В однотрубной системе, в отличие от двухтрубной по одному трубопроводу подается весь теплоноситель системы. Поэтому в такой системе весь трубопровод (после ответвления трубы на бойлер и теплый пол) будет диаметром 32мм, а к отдельным радиаторам от основного трубопровода будут подходить трубы 16мм.
teplopraktik.ru
Как рассчитать диаметр газовой трубы
Газопроводная труба рассчитывается несколько иначе, чем водопроводная. Здесь основополагающими значениями являются:
- скорость и давление газа;
- длина трубы с потерями давления на фитинги;
- падение давления в допустимых пределах.
Расчет диаметра газовой трубы можно провести по формуле:
где di — внутренний диаметр трубопровода, м;
V´ — объемный расход сжатого воздуха, м³/с;
L — длина трубопровода с поправками на фитинги, м;
Δp — допустимое падение давления, бар;
pmax — верхнее давление компрессора, бар.
Таким образом, при выборе диаметра трубы важным параметром является пропускная способность, которая зависит от сечения и внутреннего размера магистрали. Поэтому нужно обязательно соизмерять такие данные, как допустимое давление, толщина стенок, внутренний диаметр трубы, свойства теплоносителя или газа.
А как вы подбираете размер трубопровода? Расскажите, по каким параметрам вы считали трубы для собственного дома?
При прокладке водопроводных магистралей сложнее всего рассчитать пропускную способность трубных отрезков. Правильные подсчеты позволят добиться того, чтобы расход воды не был слишком большой и не снижался ее напор.
Классы прочности стальных труб
Чтобы после выполнения всех необходимых расчетов прочности трубопровода легче было подобрать подходящие трубы, были введены классы прочности труб. В данном случае прочность изделий оценивается сопротивлением металла при растяжении.
Группа прочности труб обозначается буквой «К» и нормативным значением в кгс/мм2 от 34 до 65. К примеру, газопроводы в районах средней полосы, с учетом средней температуры окружающей среды около 0 градусов по Цельсию и рабочего давления в системе в 5,4 МПа, выполняют из труб класса прочности K52.
В условиях Крайнего Севера, где средняя температура составляет -20 градусов по Цельсию и рабочее давление в системе планируется в 7,4Мпа, выполняют газопроводы из труб класса прочности К55-К60.
Монтаж трубы газопровода класса прочности К60
Вычисления сечения по СНИП 2.04.01-85
Прежде всего, необходимо понимать, что расчет диаметра водопропускной трубы является сложным инженерным процессом. Для этого потребуются специальные знания. Но, выполняя бытовую постройку водопропускной магистрали, часто гидравлический расчет по сечению проводят самостоятельно.
Данный вид конструкторского вычисления скорости потока для водопропускной конструкции можно провести двумя способами. Первый – табличные данные. Но, обращаясь к таблицам необходимо знать не только точное количество кранов, но и емкостей для набора воды (ванны, раковины) и прочего.
Только при наличии этих сведений о водопропускной системе, можно воспользоваться таблицами, которые предоставляет СНИП 2.04.01-85. По ним и определяют объем воды по обхвату трубы. Вот одна из таких таблиц:
Внешний объем трубного сортамента (мм)Примерное количество воды, которое получают в литрах за минутуПримерное количество воды, исчисляемое в м3 за час 20 15 0,9 25 30 1,8 32 50 3 40 80 4,8 50 120 7,2 63 190 11,4
Однозначно, эти данные по объему, показывающие потребление, интересны, как информация, но специалисту по трубопроводу понадобятся определение совершенно других данных – это объем (в мм) и внутреннее давление в магистрали. В таблице это можно найти не всегда. И более точно узнать эти сведениям помогают формулы.
Уже понятно, что размеры сечения системы влияют на гидравлический расчет потребления. Для домашних расчетов применяется формула расхода воды, которая помогает получить результат, имея данные давления и диаметра трубного изделия. Вот эта формула:
Формула для вычисления по давлению и диаметру трубы: q = π×d²/4 ×V
Если сеть водоснабжения питается от водонапорной башни, без дополнительного влияния нагнетающего насоса, то скорость передвижения потока составляет приблизительно 0,7 – 1,9 м/с. Если подключают любое нагнетающее устройство, то в паспорте к нему имеется информация о коэффициенте создаваемого напора и скорости перемещения потока воды.
Данная формула не единственная. Есть еще и многие другие. Их без труда можно найти в сети интернета.
В дополнение к представленной формуле нужно заметить, что огромное значение на функциональность системы оказывают внутренние стенки трубных изделий. Так, например, пластиковые изделия отличаются гладкой поверхностью, нежели аналоги из стали.
По этим причинам, коэффициент сопротивления у пластика существенно меньше. Плюс ко всему, эти материалы не подвергаются влиянию коррозийных образований, что также оказывает положительное действие на пропускные возможности сети водоснабжения.
Определение потери напора
Расчет прохода воды производят не только по диаметру трубы, он вычисляется по падению давления. Вычислить потери можно посредством специальных формул. Какие формулы использовать, каждый будет решать самостоятельно. Чтобы рассчитать нужные величины, можно использовать различные варианты. Единственного универсального решения этого вопроса нет.
Но прежде всего, необходимо помнить, что внутренний просвет прохода пластиковой и металлопластиковой конструкции не поменяется через двадцать лет службы. А внутренний просвет прохода металлической конструкции со временем станет меньше.
А это повлечет за собою потери некоторых параметров. Соответственно, скорость воды в трубе в таких конструкциях является разной, ведь по диаметру новая и старая сеть в некоторых ситуациях будут заметно отличаться. Так же будет отличаться и величина сопротивления в магистрали.
Так же перед тем, как рассчитать необходимые параметры прохода жидкости, нужно принять к сведению, что потери скорости потока водопровода связанны с количеством поворотов, фитингов, переходов объема, с наличием запорной арматуры и силой трения. Причем, все это при вычисления скорости потока должны проводиться после тщательной подготовки и измерений.
Расчет расхода воды простыми методами провести нелегко. Но, при малейших затруднениях всегда можно обратиться за помощью к специалистам или воспользоваться онлайн калькулятором. Тогда можно рассчитывать на то, что проложенная сеть водопровода или отопления будет работать с максимальной эффективностью.
Советы профессионалов
Мы рекомендуем несколько обучающих видео, чтобы вы могли еще раз рассмотреть процесс выполнения вычислений различных параметров труб для водопровода. Изучите их внимательно перед началом работы:
Выполнить расчеты основных параметров водопроводных труб по готовым формулам не особенно сложно. Сегодня уже не требуется изучать огромные таблицы из сборников ГОСТов. Достаточно воспользоваться удобным калькулятором в режиме он-лайн. Только помните, что все результаты, получаемые с помощью этих программ, являются теоретическими. Реальные показатели могут несколько отличаться от полученных результатов.
Способы проведения расчетов
Разрабатывая проекты для крупномасштабных объектов профессионалы пользуются специальными инженерными программами для составления схем и чертежей будущих сетей отопления и горячего/холодного водоснабжения. Для более простых задач на уровне частного сектора можно найти решения с помощью калькуляторов, которые опубликованы на сайтах производителей и продавцов. Третий вариант – проведение расчетов посредством готовых формул и табличных данных, например, про скорость воды в трубах.
Можно поступить еще проще – отталкиваться от распространенных решений, которые проверены на разных объектах, имеются доказательства их эффективности. Однако рекомендованные схемы в индивидуальном строительстве не всегда исправно работают. Так, если допустить при подборе превышение диаметра трубопровода, то отопление будет отличаться малой теплоотдачей, а вода протекать с низким напором. Напротив, использование зауженных каналов способствует увеличению давления и отопительная система будет хорошо согревать дом. Но при этом на трубы и фитинги оказывается большая нагрузка, что сокращает срок исправной службы коммуникаций из-за ускоренного износа.
Использование фитингов для оптимизации расположения разных каналов Источник kanaliza.ru
Порядок расчета сечения магистралей теплоснабжения
Перед тем как рассчитать диаметр трубы отопления необходимо определиться с их основными геометрическими параметрами. Для этого нужно знать основные характеристики магистралей. К ним относятся не только эксплуатационные качества, но и размеры.
Каждый производитель указывает значение сечения труб – диаметр. Но фактически он зависит от толщины стенки и материала изготовления. Перед приобретением определенной модели трубопроводов нужно знать следующие особенности обозначения геометрических размеров:
- Расчёт диаметра полипропиленовых труб для отопления делается с учетом того, что производители указывают наружные габаритные размеры. Для вычисления полезного сечения необходимо отнять две толщины стенки;
- Для стальных и медных трубопроводов даются внутренние размеры.
Зная эти особенности можно делать расчет диаметра коллектора отопления, труб и других компонентов для монтажа.
При выборе полимерных труб отопления нужно обязательно уточнить о наличии в конструкции армирующего слоя. Без него при воздействии горячей воды магистраль не будет иметь должной жесткости.
Определение тепловой мощности системы
Как правильно подобрать диаметр труб для отопления и следует ли это делать без расчетных данных? Для небольшой системы отопления можно обойтись без сложных вычислений
Важно лишь знать следующие правила:
- Оптимальный диаметр труб с естественной циркуляцией отопления должен составлять от 30 до 40 мм;
- Для закрытой системы с принудительным движением теплоносителя следует использовать трубы меньшего сечения для создания оптимального давления и скорости потока воды.
Для точного вычисления рекомендуется использовать программа для расчета диаметра труб отопления. Если же их нет – можно воспользоваться приблизительными вычислениями. Сначала необходимо найти тепловую мощность системы. Для этого необходимо воспользоваться следующей формулой:
Где Q – рассчитываемая тепловая мощность отопления, кВт/ч, V – объем комнаты (дома), м³, Δt – разница между температурами на улице и в помещении, °С, К – расчетный коэффициент тепловых потерь дома, 860 – величина для перевода полученных значений в приемлемый формат кВт/ч.
Наибольшие затруднения при предварительном расчете диаметра пластиковых труб для отопления вызывает поправочный коэффициент К. Он зависит от теплоизоляции дома. Его лучше всего взять из данных таблицы.
Степень теплоизоляции здания
Качественное утепление дома, установлены современные окна и двери
В качестве примера расчета диаметров полипропиленовых труб для отопления можно вычислить требуемую тепловую мощность комнаты общим объемом 47 м³. При этом температура на улице будет -23°С, а в помещении — +20°С. Соответственно разница Δt составит 43°С. Поправочный коэффициент возьмем равным 1,1. Тогда требуемая тепловая мощность составит.
Следующий этап выбора диаметра трубы для отопления – определение оптимальной скорости движения теплоносителя.
В представленных расчетах не учитывается поправка на шероховатость внутренней поверхности магистралей.
Скорость воды в трубах
Таблица для расчета диаметра трубы отопления
Оптимальный напор теплоносителя в магистралях необходим для равномерного распределения тепловой энергии по радиаторам и батареям. Для правильного подбора диаметров труб отопления следует принимать оптимальные значения скорости продвижения воды в трубопроводах.
Стоит помнить, что при превышении интенсивности движения теплоносителя в системе могут возникать посторонние шумы. Поэтому данное значение должно быть равно от 0,36 до 0,7 м/с. Если параметр будет меньше – неизбежно возникнут дополнительные тепловые потери. При его превышении появятся построение шумы в трубопроводах и радиаторах.
Для окончательного расчета диаметра трубы отопления следует воспользоваться данными из таблицы, представленной ниже.
Подставляя в формулу расчета диаметра трубы отопления в полученные ранее значения можно определить, что оптимальный диаметр трубы для конкретного помещения составит 12 мм. Это лишь приблизительный расчет. На практике специалисты рекомендуют к полученным значениям прибавить 10-15%. Это объясняется тем, что формула расчета диаметра трубы отопления может измениться из-за добавления новых компонентов в систему. Для точного вычисления потребуется специальная программа для расчета диаметра труб отопления. Подобные программные комплексы можно скачать в демоверсии с ограниченными возможностями расчетов.
Расчет внутреннего объема
Для данного вида расчета необходимо знать площадь окружности, исходя из внешнего диаметра.
Находится эта площадь по следующей формуле:
- S=п*R² или же S=п*(D/2)²,
- S — знак площади;
- п — знак ПИ (3,1415);
- D — знак наружного диаметра.
Полученное число необходимо умножить на длину отрезка. Таким образом находится объем, который выражают метрами в кубе.
Формула расчета же выглядит вот таким образом:
- V=S*H:
- V — знак объема;
- S — знак площади;
- H — знак длины отрезка.
Если есть труба, внешний диаметр которого равен 55 сантиметрам, а длина 3 метрам, можно легко измерить объем. Сначала необходимо привести все значения к одной единице измерения, то есть в метры. 55 сантиметров превращаются в 0,55 метров.
Теперь осталось подставить имеющиеся значения в данную формулу и вычислить, используя калькулятор:
S=п*(D/2)² = 3,141*(0,55/2)²=0,075м²
Осталось использовать вторую формулу:
V=S*H = 0,075*3=0,226м³
