Теплоотдача одной секции
Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

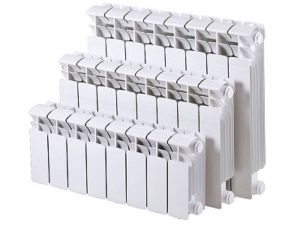

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500). Еще более ощутимые отличия могут быть у разных производителей.

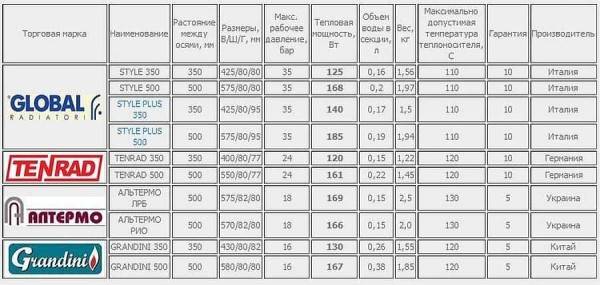

Технические характеристики некоторых биметаллических радиаторов
Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу. Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средине значения тепловой мощности по каждому типу радиаторов
Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):
Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средине значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):
- Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
- Алюминиевый — 190 Вт (0,19 кВт).
- Чугунные — 120 Вт (0,120 кВт).

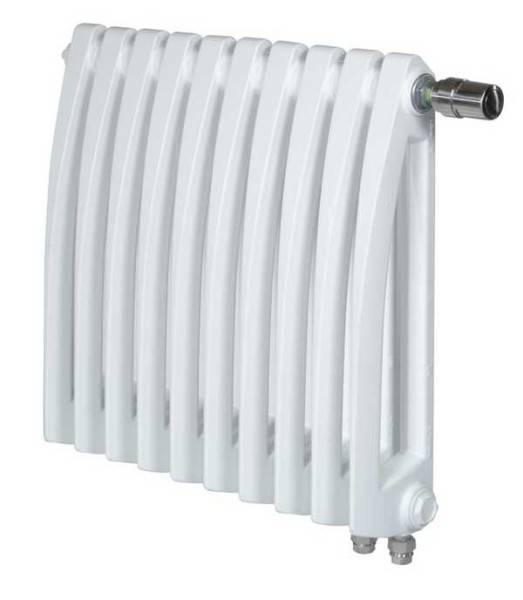

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.
Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше
Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м 2 :
- биметаллическая секция обогреет 1,8 м 2 ;
- алюминиевая — 1,9-2,0 м 2 ;
- чугунная — 1,4-1,5 м 2 ;

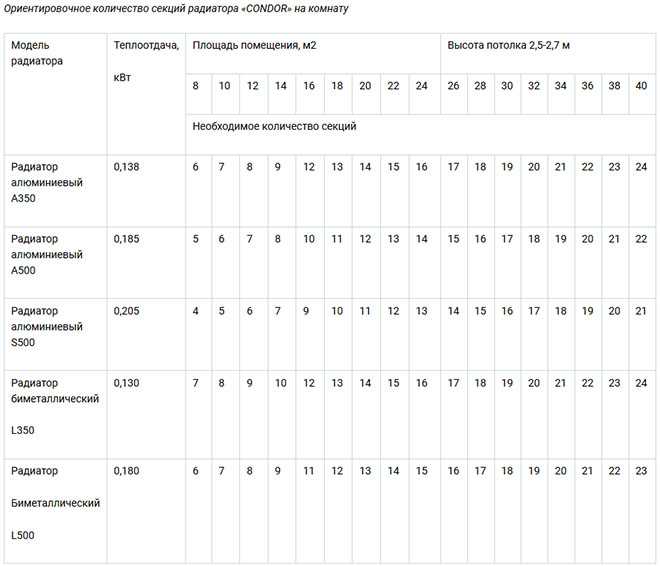

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м 2. для ее отопления примерно понадобится:
- биметаллических 16 м 2 / 1,8 м 2 = 8,88 шт, округляем — 9 шт.
- алюминиевых 16 м 2 / 2 м 2 = 8 шт.
- чугунных 16 м 2 / 1,4 м 2 = 11,4 шт, округляем — 12 шт.
Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.
Как собрать секционный радиатор своими руками
В продаже можно не найти сегментную батарею из нужного количества секций. Тогда есть возможность приобрести отдельные секции и собрать их воедино своими руками.
Их преимущество заключается в том, что владелец жилья всегда может увеличить или уменьшить теплоотдачу батарей, добавляя либо демонтируя секции. Вместе с сегментами приобретают фитинги (ниппели с внешней резьбой), кольцевые прокладки и соединительные патрубки.
Сборку осуществляют специальным ключом. Так, как секционная конструкция имеет множество стыковочных узлов, то некачественная сборка радиатора может стать причиной протечек в местах соединения секций. Поэтому свинчивать сегменты в одну конструкцию нужно очень аккуратно.
Характеристики радиаторов с различными секциями
Таблица характеристик радиаторов в зависимости от материала секции и межосевого расстояния:
| Тип радиатора | Теплоотдача 1 секции | Рабочее давление | Давление опрессовки | Вместительность 1 секции | Масса 1 секции |
| Алюминиевые, с межосевым расстоянием 500 мм | 183 Вт | 20 Бар | 30 Бар | 0,27 л | 1,45 кг |
| Алюминиевые, с межосевым расстоянием 350 мм | 139 Вт | 20 Бар | 30 Бар | 0,19 л | 1,2 кг |
| Биметаллические, с межосевым расстоянием 500 мм | 204 Вт | 20 Бар | 30 Бар | 0,2 л | 1,92 кг |
| Биметаллические, с межосевым расстоянием 350 мм | 136 Вт | 20 Бар | 30 Бар | 0,18 л | 1,36 кг |
| Чугунные, с межосевым расстоянием 500 мм | 160 Вт | 9 Бар | 15 Бар | 1,45 л | 7,12 кг |
| Чугунные, с межосевым расстоянием 300 мм | 140 Вт | 9 Бар | 15 Бар | 1,1 л | 5,4 кг |
Таблица сравнения радиаторов из разных материалов:
| Чугунные радиаторы | Стальные панельные радиаторы | Алюминиевые радиаторы | Биметаллические радиаторы | Стальные трубчатые радиаторы | |
| Конструкции | Секционные | Цельносварные | Секционные | Секционные | Цельносварные |
| Подключение | Боковое | любое | Боковое | Боковое | Любое |
| Тепловая инерция | Высокая | Низкая | Низкая | Низкая | Низкая |
| Объем воды | Большой | Маленький | Маленький | Маленький | Средний |
| Установка термостатики | Не рекомендуется | Рекомендуется | Рекомендуется | Рекомендуется | Рекомендуется |
| Стойкость к коррозионным процессам | Высокая | Средняя | Низкая | Высокая | Высокая |
| Рабочая жидкость | Вода | Вода / Антифриз | Вода pH 7-8 | Вода / Антифриз | Вода |
| Рабочее давление | До 1 МПа | До 1 МПа | До 2,5 МПа | До 2,5 МПа | До 1 МПа |
| Использование в высотных зданиях | Не рекомендуется | Не рекомендуется | Рекомендуется | Рекомендуется | Рекомендуется |
| Модельный ряд | Узкий | Широкий | Широкий | Широкий | Широкий |
| Особенности | Выпускаются дизайнерские модели | Высокая электрохимическая активность | Хорошо подходят для помещений с повышенными требованиями к чистоте |

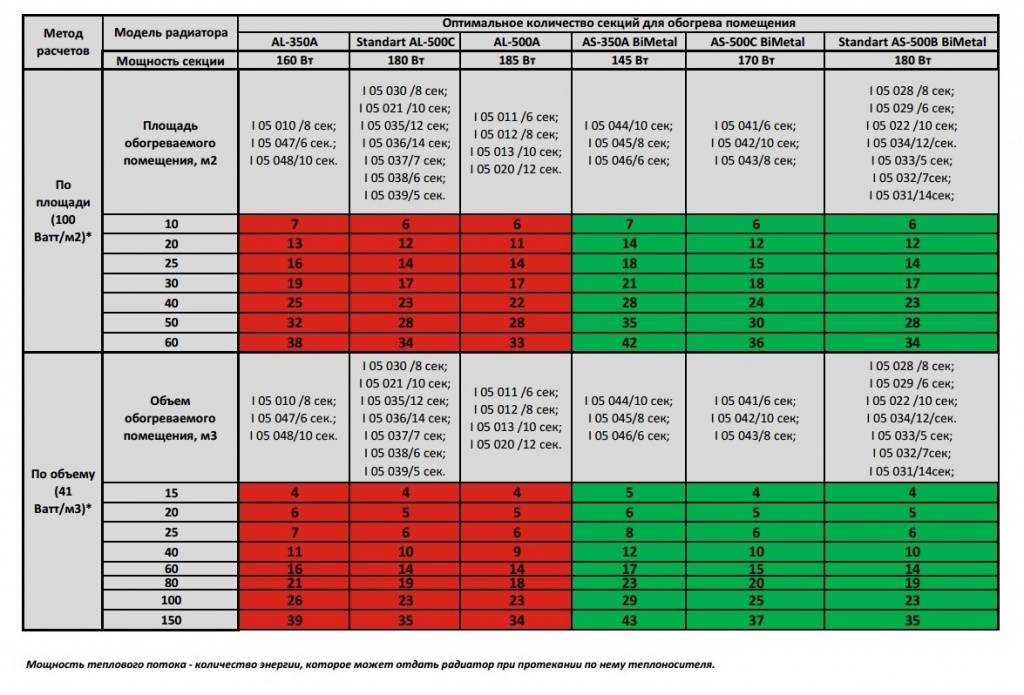

Вычисления по объему
Чтобы определить объем комнаты, придется использовать такие показатели, как высота потолка, ширина и длина. Умножив все параметры и получив объем, его следует умножить на показатель мощности, определенный СНиП в размере 41 Вт.
Например, площадь помещения (ширина х длину) 16 м2, а высота потолка 2.7 м, что дает объем (16х2.7), равный 43 м3.
Для определения мощности радиатора следует объем умножить на показатель мощности:
43 м3х41 Вт = 1771 Вт.
После этого полученный результат так же делится на мощность одой секции радиатора. Например, она равна 160 Вт, значит, для помещения объемом 43 м3 потребуется 11 секций (1771: 160).
И такой расчет биметаллических радиаторов отопления на квадратный метр так же не будет точным. Чтобы удостовериться, сколько на самом деле потребуется секций в батарее, нужно произвести расчеты по более сложной, но точной формуле, которая учитывает все нюансы, вплоть до температуры воздуха за окном.
Данная формула выглядит следующим образом:
S х 100 х k1 х k2 х k3 х k4 х k5 х k6 * k7 = мощность радиатора, где K, это параметры теплопотерь:
k1 – тип остекления;
k2 – качество утепления стен;
k3 – размер окна;
k4 – температура на улице;
k5 – наружные стены;
k6 – это помещение над комнатой;
k7 – высота потолка.
Если не полениться, и вычислить все эти параметры, то можно получить реальное количество секций биметаллического радиатора на 1 м2.
Сделать подобные расчеты несложно, и даже приблизительный показатель – это лучше, чем покупать батарею на «авось».
Биметаллические радиаторы – это дорогая и качественная продукция, поэтому перед покупкой и установкой следует с должным вниманием ознакомиться не только с такими параметрами, как тепловая мощность и устойчивость к высоким давлениям, но и с их устройством. У каждого производителя есть свои привлекательные «фишки» для клиентов
Нельзя покупать батареи только ради акций. Качественный расчет тепловой мощности биметаллического радиатора обеспечит комнату теплом на ближайшие 20 — 30 лет, что намного привлекательнее, чем одноразовая скидка
У каждого производителя есть свои привлекательные «фишки» для клиентов. Нельзя покупать батареи только ради акций. Качественный расчет тепловой мощности биметаллического радиатора обеспечит комнату теплом на ближайшие 20 — 30 лет, что намного привлекательнее, чем одноразовая скидка.
Расчет мощности регистра отопления
Из каких частей состоит регистр отопления
Расчет мощности регистра отопления заключается в том, чтобы подобрать необходимые габариты теплообменника. Это напрямую влияет на количество теплоносителя в нем и площадь теплообмена. Чем больше регистр – тем большее помещение он сможет нагреть.
Получается, что нужно определить диаметр труб таким образом, чтобы теплоотдача регистров отопления имела достаточный уровень для обогрева помещения определенной площади. Это если есть возможность выбирать, а если регистр варится из того что есть в наличии, то возможно, придется немного изменить конструкцию.
Для каждого региона есть свои стандарты количества энергии для отопления одного метра помещения. Для расчета регистров из гладких труб для отопления можно брать среднее значение в 100 Вт. Если переживаете, что не хватит, то просто делайте запас 50%. Теперь подгоняем наш регистр под эти требования. Для наглядности возьмём в качестве примера регистр отопления из трех труб размером по два метра каждая. Алгоритм действий:
- определяем площадь помещения;
- считаем сколько необходимо мощности для его обогрева;
- подставляем значение в формулу определения диаметра.
Перед тем как рассчитать количество регистров для отопления нужно знать, сколько тепловой мощности потребуется в том или ином случае. Потом, исходя из этого, решать, как ее распределить.
Допустим, что у нас помещение 50 м кв. Получается, что нам потребуется 500 Вт тепловой мощности, чтобы температура воздуха была в приделах, установленный нормативными документами. Формула вычисления диаметра имеет следующие величины:
- П – 3,14;
- длина регистра;
- коэффициент теплопроводности металла, для стали 11,63;
- разница между температурами подачи и обратки.
В качестве эталона для расчета разницы температур подачи и обратки берут значение 80 и 20 градусов, соответственно. Если вы знаете, что в вашем контуре температура не будет превышать 65 градусов, значит, подставляете свое значение. Мы продолжим расчет, исходя из средних величин, то есть разница температур составляет 60 градусов.
Диаметр трубы = 500 / (3,14*6 (три трубы по 2 метра) * 11,63 * 60) = 0,038
Значение мы получили в метрах, что составляет 38 мм. Получается, чтобы отопить помещение 50 м кв регистром из трех горизонтальных отрезков по два метра, нужно использовать трубы с внутренним диаметром не меньше 38 мм. Если вышло так, что нужно сварить регистр из уже имеющихся труб, тогда нужно рассчитывать общую длину отрезков. Для этого из уже имеющейся формулы можно посчитать эту величину.
Длина отрезков = 500 / (3,14*11,63*60*сечение наших труб в метрах)
Для изготовления регистров применяются трубы с диаметром от 32 мм, допустим, именно они есть в наличие. Подставив значение в расчет, можно вычислить, что для обогрева такого помещения потребуется 7,1 метра. Эту величину можно разбивать на несколько отрезков. Получается, что расчет количества регистров отопления сводится к тому, чтобы узнать общую длину труб с заданным диаметром, а потом разбить ее на удобные отрезки.
Вы сможете сделать отопление в бане своими руками. А хотите научится?
Возможно вы интересуетесь про отопление садового дома своими руками, тогда жмите сюда .
Расчет по площади
Расчет радиаторов отопления на квадратный метр уже был чуть затронут. Но он подходит не всегда. Это максимально простой и быстрый способ подсчета. Не рекомендуется его использовать, если потолок не соответствует 2,40 – 2,60 м. Учитывается также норма, согласно которой 1м² достаточно 100 Вт.
Пример расчета количества секций радиаторов по площади помещения
Допустим, площадь спальни — 24м². Рассчитывается мощность умножением площади на 100 Вт. Выходит 2400 Вт либо 2,4 кВт.
После этого следует вычисление количества частей. Последнее число делится на теплоотдачу секции. Допустим, изготовитель указал 185 Вт. Получается 12,97. Округляя, выясняется, что для спальни необходимо 13 штук.
Расчет радиатора отопления по площади является нежелательным, поскольку пропускает ряд важных моментов. А если дом обладает балконом, то дополнительно стоит добавить 20%. В случае необходимости скрытия любого вида радиатора прибавляется 15%.
Подробный расчет с учетом особенностей помещения
Загородный дома зачастую обладают сложностями, где требуется более тщательный подход. С квартирами такое случается реже. По сути, этот метод лучше использовать всегда, потому как именно здесь раскрывается наибольшее количество нюансов.
Итак, потребуется следующая формула: КТ = 100 × S × К1 × К2 × К3 × К4 × К5 × К6 × К7 × К8 × К9.
- КТ – необходимое тепло;
- S – площадь комнаты;
- К с числом – коэффициент.
Как рассчитать теплопотери
Алюминий лучший проводник тепла. Чтобы подобрать корректный объем радиатора отопления нужно, в первую очередь, учесть любые теплопотери.

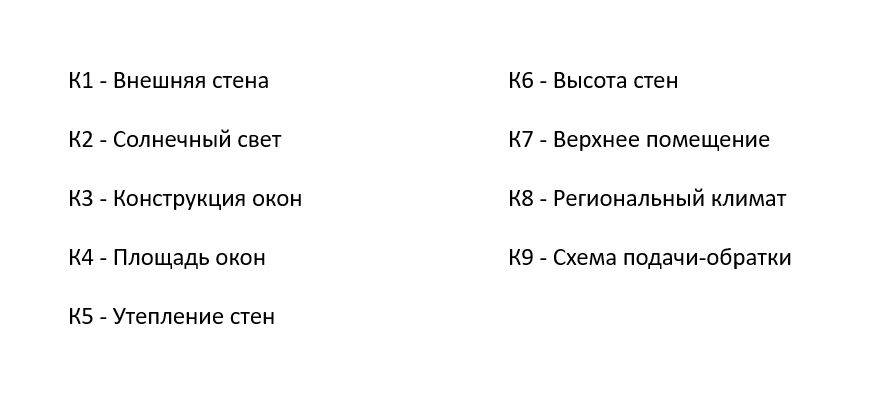

K1 – внешняя стена. Большее количество этих стен навлекает большую теплопотерю. Если она одна, то K1 составит 1,0. Две – 1,2. Три – 1,3. Четыре – 1,4.
К2 – проникновение солнечных лучей. Больше всего страдают восточная и северная стороны, поскольку в этих случаях Солнце задерживает свой свет короткий промежуток времени. K2 тогда будет равен 1,1. Западная с южной таких проблем не испытывают.
Оконные проемы
К3 – выбранные конструкции. Еще один фактор теплопотерь. В данном случае учитывается 3 разные ситуации:
- Двойное остекление деревянной рамы, К3 равен 1,27;
- Однокамерный стеклопакет, коэффициент не учитывается (равен 1);
- Двойной стеклопакет, К3 = 0,
К4 – площадь окон. Это также влияет. Здесь расчет сложнее. Площадь окна делится на площадь комнаты. Пример пяти возможных случаев:
| Отношение | Коэффициент |
| Менее 0,1 | 0,8 |
| 0,11/0,2 = 0,55 | 0,9 |
| 0,21/0,3 = 0,7 | 1,0 |
| 0,31/0,4 = 0,775 | 1,1 |
| 0,41/0,5 = 0,82 | 1,2 |
Стены и кровельное покрытие
К5 – утепление стен. Термоизоляция стен напрямую влияет на степень теплопотерь. Можно разделить на 3 уровня:
- Утепление отсутствует. К5 = 1,27;
- Средний – утепляются другим материалом либо имеется кладка из 2 кирпичей. Коэффициент — 1,0;
- Высокий – K5 = 0,85.
К6 – высота. Стандартом является 100 Вт/ м². Если высота выше 2,7м, он меняется:
| Высота (м) | Коэффициент |
| 2,8 – 3 | 1,05 |
| 3,1 – 3,5 | 1,1 |
| 3,6 – 4 | 1,15 |
| 4,1 и далее | 1,2 |
К7 – верхнее помещение. То, что располагается наверху, также влияет на сохранение тепла. Например, что-либо неутепленное или неотапливаемое дает К7 — 1,0. Утепленная кровля или чердак снижает его — 0,9. Ну а расположение над комнатой отапливаемого помещения равняет коэффициент 0,8.
Погодные условия
Климат (К8) тоже многое решает. Его ни в коем случае нельзя не учитывать. В основном используются средние температуры местности в самую холодную десятидневку января.
| Температура | Коэффициент |
| От -35 °C | 1,5 |
| От -25 до -35°C | 1,3 |
| -20°C | 1,1 |
| -15°C | 0,9 |
| -10°C | 0,7 |
Зависимость от режима системы отопления
Последний и, пожалуй, один из наиболее важных факторов. Существует множество вариаций подключения, и каждая из них так или иначе влияет на теплоотдачу. Подача и обратка также играет свою роль.

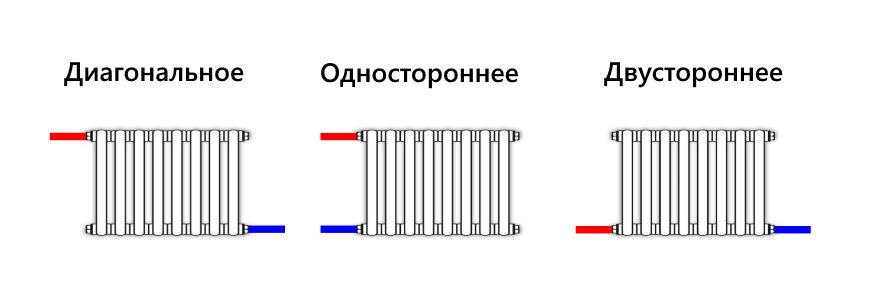

- Диагональное. Если соотношение подача-обратка идет сверху вниз, то K9 = 1,0. В противоположном случае — 1,25;
- Одностороннее. Снизу вверх – 1,28. Сверху вниз – 1,03. Если и подача, и обратка располагает внизу, то K9 = 1,28;
- Двустороннее нижнее – 1,13.
Это нужно учитывать при установке отопительных приборов
Полученное с помощью калькулятора значение является ориентировочным
К тому же нужно принимать во внимание, что далеко не всегда заявленные производителем характеристики подтверждаются на практике. Это значит, что лучше принимать к установке на 10% больше секций, округляя до целой части в большую сторону. Если вы переживаете, что зимой в помещении будет слишком жарко, то установите на радиатор вентиль, регулирующий величину циркулирующего теплоносителя
Он же поможет сэкономить время при необходимости замены одной из секций
Если вы переживаете, что зимой в помещении будет слишком жарко, то установите на радиатор вентиль, регулирующий величину циркулирующего теплоносителя. Он же поможет сэкономить время при необходимости замены одной из секций.
Расстояния должны быть четко выдержаны в установленных пределах:
- По ширине окна секции в сборе должны составлять не меньше 70%. Это значит, что лучше установить больше секций с меньшей тепловой мощностью.
- Расстояние от верхней части прибора до подоконника должно находиться в пределах 100-120 мм. В противном случае предсказать величину теплового потока будет гораздо сложнее.
- Чтобы не отапливать улицу, радиаторы должны отстоять от стены не менее чем на 50 мм.
- Между плоскостью пола и нижней точкой отопительного прибора должно выдерживаться расстояние от 100 мм.
Надеемся, что этот материал окажется полезным при проведении ремонтных работ или монтаже новой системы водяного отопления.
Мангалы из кирпича не обязательно должны быть огромными монстрами, на строительство которых уходит куча денег. Они могут быть компактными, аккуратными, легко вписывающимися в дизайн любого участка
Что самое важное, они могут быть относительно недорогими. В этой статье мы приводим примеры кирпичных мангалов, которые легко украсят вашу летнюю кухню. От этого не застрахован никто
Удобства, к которым мы давно привыкли, проживая в городских условиях, рано или поздно демонстрируют свою обратную сторону. Вода не уходит, угрожающе заполнив больше половины объема унитаза? Что предпринять, если он засорился? Можно вызвать сантехника, а можно самостоятельно решить вопрос. Благо, вариантов решения проблемы хватает
От этого не застрахован никто. Удобства, к которым мы давно привыкли, проживая в городских условиях, рано или поздно демонстрируют свою обратную сторону. Вода не уходит, угрожающе заполнив больше половины объема унитаза? Что предпринять, если он засорился? Можно вызвать сантехника, а можно самостоятельно решить вопрос. Благо, вариантов решения проблемы хватает.
Готовитесь к возведению пристройки к дому? Решили надстроить второй этаж? Возможно, старый фундамент дома пугает вас обилием трещин и нехарактерным перекосом? Все это свидетельствует о необходимости усиления фундамента. Мы постарались обобщить данные, которые будут полезными при решении этого вопроса.
Как посчитать секции радиатора по объему помещения
При таком расчете учитывается не только площадь, но и высота потолков, ведь нагревать нужно весь воздух в помещении. Так что такой подход оправдан. И в этом случае методика аналогична. Определяем объем помещения, а затем по нормам узнаем, сколько нужно тепла на его обогрев:
- в панельном доме на обогрев кубометра воздуха требуется 41Вт;
- в кирпичном доме на м 3 — 34Вт.
Обогревать нужно весь объем воздуха в помещении потому правильнее считать количество радиаторов по объему
Рассчитаем все для того же помещения площадью 16м 2 и сравним результаты. Пусть высота потолков 2,7м. Объем: 16*2,7=43,2м 3 .
Дальше посчитаем для вариантов в панельном и кирпичном доме:
- В панельном доме. Требуемое на отопление тепло 43,2м 3 *41В=1771,2Вт. Если брать все те же секции мощностью 170Вт, получаем: 1771Вт/170Вт=10,418шт (11шт).
- В кирпичном доме. Тепла нужно 43,2м 3 *34Вт=1468,8Вт. Считаем радиаторы: 1468,8Вт/170Вт=8,64шт (9шт).
Как видно, разница получается довольно большая: 11шт и 9шт. Причем при расчете по площади получили среднее значение (если округлять в ту же сторону) — 10шт.
Что делать если нужен очень точный расчет?

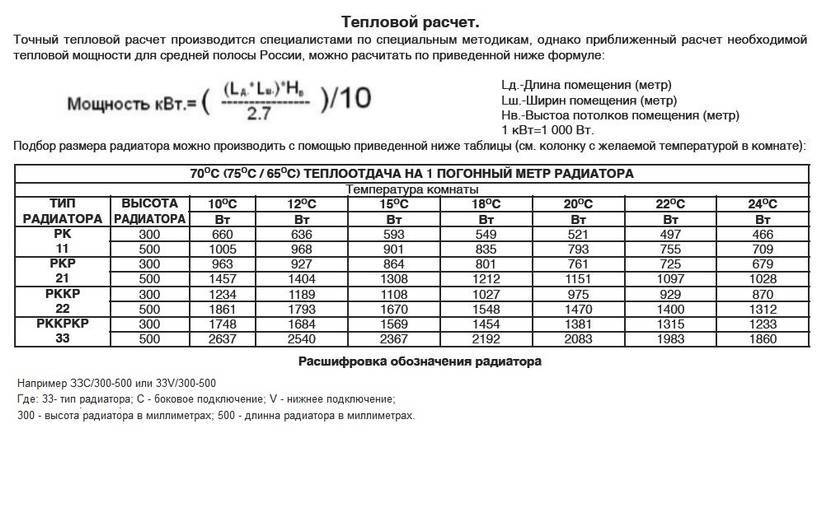

К сожалению, далеко не каждая квартира может считаться стандартной. Еще в большей степени это относится к частным жилым домам. Возникает вопрос: как рассчитать количество радиаторов отопления с учетом индивидуальных условий их эксплуатации? Для это понадобится учесть множество различных факторов.
При расчете количества секций отопления нужно учесть высоту потолка, количество и размеры окон, наличие утепления стен и т.п.
Особенность этого метода состоит в том, что при вычислении необходимого количества тепла используется ряд коэффициентов, учитывающих особенности конкретного помещения, способные повлиять на его способность сохранять или отдавать тепловую энергию. Формула для расчетов выглядит так:
КТ = 100Вт/кв.м. * П * К1 * К2 * К3 * К4 * К5 * К6 * К7. где
КТ — количество тепла, необходимого для конкретного помещения; П — площадь комнаты, кв.м.; К1 — коэффициент, учитывающий остекление оконных проемов:
- для окон с обычным двойным остеклением — 1,27;
- для окон с двойным стеклопакетом — 1,0;
- для окон с тройным стеклопакетом — 0,85.
К2 — коэффициент теплоизоляции стен:
- низкая степень теплоизоляции — 1,27;
- хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) — 1,0;
- высокая степень теплоизоляции — 0,85.
К3 — соотношение площади окон и пола в помещении:
К4 — коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:
- для -35 градусов — 1,5;
- для -25 градусов — 1,3;
- для -20 градусов — 1,1;
- для -15 градусов — 0,9;
- для -10 градусов — 0,7.
К5 — корректирует потребность в тепле с учетом количества наружных стен:
К6 — учет типа помещения, которое расположено выше:
- холодный чердак — 1,0;
- отапливаемый чердак — 0,9;
- отапливаемое жилое помещение — 0,8
К7 — коэффициент, учитывающий высоту потолков:
Такой расчет количества радиаторов отопления включает практически все нюансы и базируется на довольно точном определении потребности помещения в тепловой энергии.
Остается полученный результат разделить на значение теплоотдачи одной секции радиатора и полученный результат округлить до целого числа.
Некоторые производители предлагают более простой способ получить ответ. На их сайтах можно найти удобный калькулятор, специально предназначенный для того, чтобы сделать данные вычисления. Чтобы воспользоваться программой, нужно ввести необходимые значения в соответствующие поля, после чего будет выдан точный результат. Или же можно воспользоваться специальным софтом.
Когда получали квартиру не задумывались о том, какие у нас радиаторы и подходят ли они к нашему дому. Но со временем потребовалась замена и тут уже стали подходить с научной точки зрения. Так как мощности старых радиаторов явно не хватало. После всех вычислений пришли к выводу, что 12 достаточно. Но нужно еще учесть вот какой момент — если ТЕЦ плохо выполняет свою работу и батареи чуть теплые, то тут уже никакое количество вас не спасет.
Последняя формула для более точного расчета понравилась, но не понятен коэффициент К2. Как определить степень теплоизоляции стен? Например, стена толщиной 375мм из пеноблока “ГРАС”, это низкая или средняя степень? А если добавить снаружи стены 100мм плотного строительного пенопласта, это будет высокая, или все еще средняя?
Ок, последняя формула добротная вроде бы, окна учитываются, но а если в помещении еще и дверь есть наружная? А если это гараж в котором 3 окна 800*600 + дверь 205*85 + гаражные секционные ворота толщиной 45мм размерами 3000*2400?
Если делать для себя — я бы увеличил кол-во секций и поставил бы регулятор. И вуаля — мы уже значительно в меньшей степени зависим от прихотей ТЭЦ.
Главная » Отопление » Как рассчитать количество секций радиатора
Расчёт числа биметаллических секций на 18 м2
Чтобы было понятней, как происходит весь процесс подбора количества секций в батарее, можно рассмотреть расчёт, например для комнаты площадью 18 м2. Изначально выбирают условия отопления помещения, чаще всего встречающиеся на практике:
- модель биметаллического радиатора;
- тип подключения;
- нахождение комнаты;
- определение теплового напора;
- условия помещения;
- расчёт теплоотдачи биметаллической секции;
- расчёт общего количества секций на 18 м2.
Модель биметаллического радиатора
Допустим гипотетический покупатель остановил свой выбор на секционном биметаллическом радиаторе марки ATLANT Eco 500/96. Число 500 означает межосевое расстояние между центрами сечений верхнего и нижнего коллектора. Биметаллические батареи ещё бывают с расстоянием между осями коллекторов 350 мм.
В характеристиках данной модели изготовитель указал мощность одной секции 160 Вт при тепловом напоре Δt = 70С. Один сегмент рассчитан на обогрев 1,8 м2. Эти паспортные данные надо будет откорректировать под фактические условия отопления помещения.

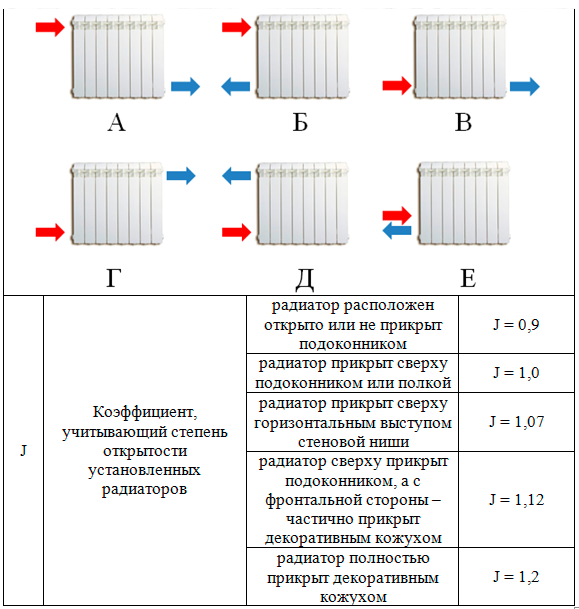

Тип подключения
Радиаторы могут быть, как с односторонним, так и двусторонним присоединением труб.
Двухстороннее подсоединения радиаторов
Одностороннее подсоединения радиаторов
В данном случае радиатор выбран с двусторонним присоединением труб, причём ввод теплоносителя расположен вверху, а выходит обратка через нижнее отверстие.
Расположение комнаты
Помещение может быть одной из комнат частного дома либо квартиры
Также важно, что находится над комнатой: отапливаемое или холодное пространство дома или квартиры
Определение теплового напора
В предыдущей главе «Методология расчёта» дан образец подсчёта реального теплового напора. В настоящем случае тепловой напор будет равен 70 С.
Условия помещения
В предыдущей главе «Коэффициенты теплопотерь» перечислены условия помещений, которые могут значительно влиять на расчётную мощность биметаллического радиатора. Доля примера выбирают усреднённые данные и значения соответствующих коэффициентов:
- высоту потолка принимают 3 м. (1,05);
- пространство над комнатой – жилой этаж (0,8);
- количество холодных (наружных стен) – 1 (1,1);
- средняя температура в комнате в зимний период – 20 С (1,1);
- отношение площадей окон и пола — 1:3 (1,0);
- теплоизоляция стен – кладка в 2 кирпича (1,0);
- строение оконных рам – двойной стеклопакет (1).
Расчёт тепловой мощности 1-го биметаллического элемента
Мощность одного обогревательного элемента радиатора марки ATLANT Eco 500/96, указанная изготовителем, равна 160 Вт. Коэффициент теплового напора 1.0, что не меняет исходную величину – 160 Вт. Применяя все коэффициенты теплопотерь, производят окончательный расчёт теплоотдачи 1-й секции.
Расчёт общего количества секций на 18 м2
Расчет радиаторов отопления Часть 1
Расчёты подтвердили, что одна биметаллическая секция обогреет 1,8 м2 площади помещения, поддерживая среднюю температуру воздуха в зимний период в пределах 20 С.
Следовательно, для отопления комнаты площадью 18 м2 понадобится батарея ATLANT Eco 500/96, состоящая из десяти секций.
