Онлайн калькулятор расчета кровли или как самому рассчитать кровельное покрытие для мансардной крыши?

Нагрузки, воздействующие на крышу

Вероятно, что когда дело доходит до выбора типа крыши и кровли, следует руководствоваться не только визуальными требованиями

В первую очередь необходимо уделить внимание изучению вопроса нагрузки на вальму

ОБРАТИТЕ ВНИМАНИЕ!

На кровлю влияют не только осадки и их объемы — температурная нестабильность и всевозможные причины физико-механического происхождения также оказывают серьезное давление на поверхность.

Причин и источников воздействия много, но ведущими является снег и ветер. Что уж говорить, если строительные нормы требуют в обязательном порядке высчитывания снеговой нагрузки на будущий навес. Расчет имеет ярко выраженную индивидуальность в виду различий объемов снегового покрова, который выпадает в том или ином регионе.

Ветровая нагрузка не такая уж безобидная, как может показаться на первый взгляд. В некоторых случаях приходится говорить и о нагрузке из-за веса одного из элементов вальмы. Чаще всего в роли утяжелителя выступает обрешетка или кровля.

Ветровая нагрузка

Актуальным вопрос нагрузки предстает перед теми, кто собирается использовать чердачное помещение круглогодично. В таком случае необходимо масштабное утепление (скаты, боковые стены и др.), что приводит к существенному увеличению силы давления на поверхность стен. Когда же чердак не планируют переводить в жилое помещение, тогда утеплять нужно одно лишь перекрытие.

Несущая конструкция стрехи также может оказывать ощутимую нагрузку собственным весом

В сложившейся ситуации показатели нагрузки определяют принимая во внимание усредненную плотность материалов и проектные значения параметров конструктивного и геометрического характера

Снеговая нагрузка

Все вышеперечисленные факторы воздействия не так просты в анализе, но к счастью, уже давно разработаны все необходимые СНиПы, к нормам которых можно обратиться в любой момент.

Правила установки мауэрлата

Перед тем как сделать ломаную крышу, нужно согласно строительным нормам заложить мауэрлат. Чем больше площадь кровли, чем больше ее вес, тем толще должен быть брус. Если для небольших строений вполне достаточно материала сечением 100х100 мм, то для домов большого метража используется брус 200х200 мм.

Способы установки мауэрлата

Чтобы прочность мауэрлата ломаной крыши не потерялась, в нем нужно делать как можно меньше отверстий. А расположение шпилек следует рассчитать таким образом, чтобы они не находились между стропильными ногами, а не под ними. В противном случае, отверстия врезки будут располагаться слишком близко друг от друга, что может привести к появлению трещин, а также полному приведению мауэрлата в негодность.

Зависимость площади от типа кровельного материала

Мы уже говорили о том, что вычисление площади кровли необходимо для того, чтобы рассчитать приблизительное количество кровельного материала.

Но даже в том случае, если мы провели все расчеты правильно, то материала все равно нужно приобретать с небольшим запасом, чтобы не столкнуться с его нехваткой в процессе монтажа. Тип кровельного материала также играет важную роль, ведь технология его настила может быть разной.

Шифер, металлическая черепица и профнастил. Каждый из этих материалов реализуется в форме листов, а укладывать их нужно внахлест. Есть такое понятие, как «полезная площадь» материала, поэтому нужно брать в расчет именно ее, а не фактические показатели. Если компания-производитель высокого уровня, то она обязательно отображает подобную информацию на упаковках.

Вот несколько рекомендаций, позволяющих приобрести необходимое количество материала:

• Длина постройки делится на ширину листа материала. К получившемуся значению необходимо прибавить еще 10%, которые пойдут на обрезку. Так мы узнаем точное число листов на всю ширину кровли.
• Значение длины ската делим на длину листа материала. Затем нужно прибавить 13%, что пойдет на нахлест при установке листов.
• Затем перемножаем число листов в ширину кровли и общее число рядов до карниза. Искомая цифра и будет являться общим количество листов шифера или металлочерепицы для конкретной кровли.

Расчет сложной крыши

В принципе, расчет всех параметров оказывается не таким уж сложным процессом, если следовать вышеизложенным рекомендациям.

Наш строительный калькулятор может произвести все расчеты за вас. Вам же остается только ввести данные длины, ширины, высоты и прочих показателей постройки, а также используемого кровельного материала.

Общие сведения по результатам расчетов

• Угол наклона боковых стропил
  – Угол наклона бокового (более крутого) ската, наслонных стропил. Программа дополнительно подскажет, подходит ли данный угол для выбранного кровельного материала.
• Угол наклона коньковых стропил
  – Угол наклона верхнего (пологого, конькового ската), висячих стропил.
• Площадь поверхности крыши
  – Общая площадь всей поверхности кровли, с учетом длины свеса. Соответствует количеству необходимого кровельного и подкровельного материала
• Количество рубероида
  – Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
• Площадь мансардного этажа
  – Площадь мансарды без учета площади под боковыми скатами.
• Длина боковых стропил
  – Длина стропила бокового ската, наслонных стропил.
• Длина коньковых стропил
  -Длина стропила конькового ската, висячих стропил.
• Рекомендуемое сечение стропил
  – Рекомендуемое сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.
• Количество и объем стропил
  – Общее количество и объем стропил при заданном шаге на всю стропильную систему.
• Количество рядов обрешетки
  – Общее количество рядов обрешетки по заданным размерам на всю кровлю
• Равномерное расстояние между досками обрешетки
  – Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.
• Количество и объем досок обрешетки
  – Общее количество и объем досок для обустройства обрешетки всей кровли.

Выбор сечения, толщины обрешетки

Этап начинается с выбора типа обрешетки: сплошной (выбираемой при малом уклоне скатом или низких самонесущих способностях кровельного покрытия) или разряженной (монтируемой на средние и крутые скаты, оптимальной при работе с жесткими листовыми материалами). Далее пошагово:

• Исходя из суммы нагрузок определяется сечение и толщина пиломатериалов обрешетки.
• Определяется положение первой планки или нижнего края листа.
• С учетом рекомендаций производителей кровельных покрытий, уклона кровли, шага стропил и норм СНиП выбирается оптимальный шаг обрешетки.
• Уточняется потребность в усилении отдельных участков (при наличии). Сплошной настил или двойная доска закладываются в верхней зоне скатов, под ендовами, лестницами или тяжелыми предметами.
• Вручную или с помощью программ рассчитывается ориентировочная схема укладки планок.
• Выполняется расчет пиломатериалов и крепежей, результат округляется в большую сторону и увеличивается на 5 % запас (от 10% — при сложной конфигурации мансардной крыши).

Рекомендации и заметки по устройству кровель

В данной подборке представлены рекомендации по устройству крыш и кровель, в частности. Надеемся, вам будут полезны данные сведения для общего ознакомления и при работе с нашими калькуляторами.

Общее

• Площадь любой классической крыши можно рассчитать с помощью формул площади прямоугольника, треугольника, параллелограмма, трапеции: S = a×b, S = (a×h)/2, S = a×h, S = (a+b) × h/2, где a, b – длины сторон, h – высота.
• Оптимальный угол наклона крыши для устройства полноценной мансарды составляет 45°.
• Угол наклона крыши непосредственно зависит от климатических условий региона: в заснеженных районах должны быть крутые крыши, в ветреных – пологие.
• Угол наклона крыши зависит от кровельного материала: жесткая кровля требует более крутой уклон.
• Угол наклона крыши влияет на итоговую стоимость конструкции: крутая крыша стоит дороже, чем пологая.
• Высота крыши выводится по формуле высоты равнобедренного треугольника: Н = а × sin α, где Н – высота, направленная к основанию, а – боковая сторона (длина стропильной ноги по скату), α – угол при основании (применимо для двускатных крыш).
• Оптимальная величина карнизного свеса крыши находится в диапазоне 50-100 см, но не менее ширины отмостки.
• Оптимальная величина фронтонного свеса крыши должна быть в пределах 40-70 см.
• Расчет крыши необходимо производить, исходя из нагрузки не менее 200 кг/м2.
• Рекомендуется оснащать крышу сквозными вентиляционными отверстиями от карнизного свеса до самого конька.
• Все крепежные материалы (особенно внешние) должны быть оцинкованы или изготовлены из нержавеющей стали.
• Вся древесина обязательно должна быть обработана антипиренами, антисептиками и противогрибковыми средствами.
• Показатель влажности древесины для всех элементов конструкции не должен превышать 18-22%.
• Рекомендуется использовать древесину не ниже 2 класса, а для несущих элементов – только 1 класс.
• Идеальный кровельный пирог в порядке изнутри наружу: пароизоляция, утеплитель, гидроизоляция (мембрана), контробрешетка, обрешетка, черепица (или другой материал).

Мауэрлат

• Оптимальный размер бруса для мауэрлата – 150х150 мм, иногда применяется – 50х150, 100х150 мм.
• Рекомендуется осуществлять крепление мауэрлата к армопоясу с помощью шпилек. Однако брус необходимо изолировать, чтобы он не контактировал с бетоном напрямую.
• Шаг шпилек для крепления мауэрлата не должен превышать 150 см.

Стропила

• Глубина запила не должна превышать 1/3 ширины доски (оптимально 1/4).
• Рекомендуемая ширина и толщина доски для большинства конструкций – 150-180 мм и 50-60 мм, соответственно. Сечение доски подбирается в зависимости от частоты шага стропил и потенциальной нагрузки на кровлю.
• Расстояние между стропилами не должно быть менее 60 см и более 120 см.
• Все соединения рекомендуется фиксировать двумя разными способами.
• Для повышения надежности болтового соединения, рекомендуется использовать металлические пластины и уголки.
• При ширине пролета более 10 м, требуется обязательная установка дополнительных опорных конструкций (регелей, подкосов, стоек).

Обрешетка

• Рекомендуемая доска для обрешетки – 25х100 мм, в случае тяжелых кровель – 40х150 мм.
• Для твердых кровельных материалов рекомендуется устанавливать плотную разреженную обрешетку, для мягких – с более широким шагом, поскольку сверху будут устанавливаться листы ОСП.
• Шаг обрешетки подбирается для каждого материала индивидуально и уточняется у производителя. В среднем, для мягкой кровли – 1-10 см, керамической черепицы – 30-35 см, металлочерепицы – 30-40 см, профнастила – 30-65 см.

Основные данные

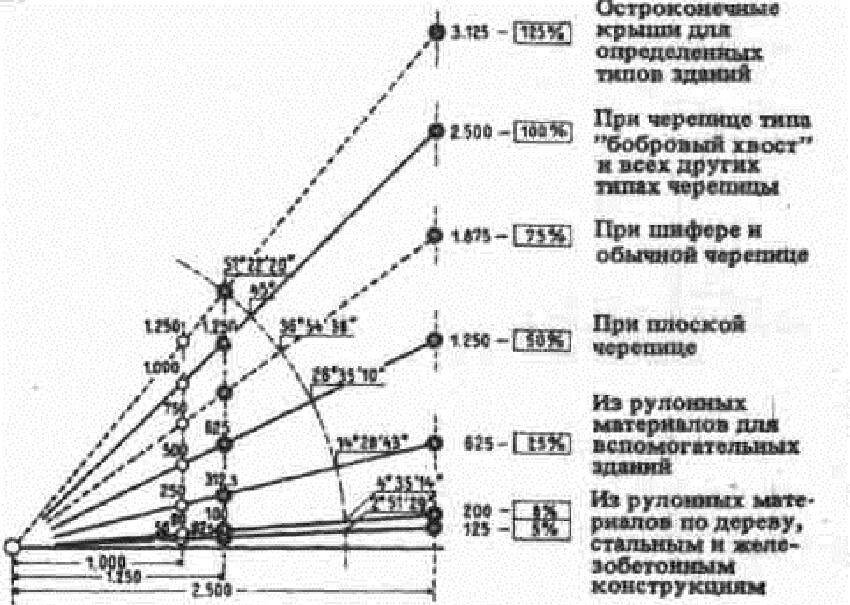

График выбора кровельного материала в зависимости от уклона крыши.

Допустимый угол наклона металлической крыши обычно измеряют своими руками исходя из климатических условий того района, в котором ведется строительство, и кровельного материала. Минимально угол наклона должен составлять 110°, максимальный угол наклона можно определить путем анализа погодных условий, его значение может быть 45°. и больше. Для более теплого и сухого климата используется менее пологая крыша. Более крутой угол наклона дает возможность минимально скапливать снег и, соответственно, снижать снеговую нагрузку. Например, уклон 45° позволяет почти не учитывать вес снежного покрова.

Наряду с этим, увеличенный угол наклона резко повышает давление ветра на крышу. При уклоне в 45° давление ветра больше в 5 раз по сравнению с показателем в 11°. Следовательно, для большего угла наклона возникает необходимость в большем количестве реек для усиления обрешетки и стропил. От угла уклона крыши прямо зависит и ее стоимость.

Для кровли с углом наклона около 40-45° необходимо больше материалов (примерно в 1,5 раза), нежели для плоской крыши, а для 60° требуется в 2 раза больше кровельных материалов

При выборе конфигурации важно помнить, что от угла наклона напрямую зависит выбор кровельных материалов. Учет угла наклона позволяет определить материалы для кровли, а также произвести расчет слоев крыши и ее площади

Зависимость полезной площади мансарды от уклона крыши.

Материалы для кровли по своим свойствам (технические, экономические, физические) объединились в группе 1-11.

На графике они показаны дугообразными стрелками. Линии наклона показывают уклон ската. Выделенная (жирным) линия на графике обозначает отношение полной высоты данного конька h к половине его обычного заложения ½. Отношение 1/2 указывает, что вертикальный отрезок h располагается на горизонтальном отрезке ½ два раза. Наклонная линия на полукруглой шкале обозначает угол наклона в градусах, а шкала, расположенная вертикально, – уклон крыши в %.

Так рассчитывают минимальный уклон для тех или иных кровельных материалов. В качестве примера, с помощью данного графика проведем расчет нужного угла наклона для данной крыши с использованием металлической черепицы.

Как посчитать стропильную систему и пропорции конструкции?

Для расчёта стропильной системы 4-х скатной крыши специалисты рекомендуют подобрать прототип проекта (его можно взять в Интернете) близкий по своим параметрам строящемуся дому.

В результате расчёта определяются пропорции скатов. Они могут изменяться с увеличением высоты конька. Чтобы рассчитать стропильную систему, нужно вычислить следующие параметры:

• Размер прогона для вальмовых конструкций. Определяется в зависимости от площади дома. Универсальная формула — это длина за минусом ширины. Середина конькового бруса расположена над диагональным пересечением основания. Линия прогона идет параллельно фронтальным стенам.
• Высота конька. Находится путем умножения половины длины торцевых стен строения на тангенс и угол скатов — H=b*tga.
• Размер промежуточных и центральных стропил ската. Нужно просчитать по формуле Lцтр.стр.ската = √( Н² + b²).

Длина центрального стропила вальмы. Исчисляется по формуле √( Н² + b²). Но если выбирается нестандартный размер конька, величина b – это половина разницы длины прогона и дома.

Размер диагональных стропил. Здесь подойдет формула: L.дгн.стр. = √ (Lцтр.стр.вальм² + b²).

Длина нарожников. Для вычисления используется свойство подобных треугольников. При равных углах выполняется пропорция длин в соотношении с остальными элементами фигуры: D=3/4C — L нар = Lцтр.стр.вальм х 3/4.

Шаг стропил. Шаг стропил зависит от нескольких факторов:

1. качество древесины, размер сечения — чем меньшую нагрузку способен выдержать материал, тем меньший шаг нужно использовать;

вид используемого теплоизоляционного материала — определяются в зависимости от удобства монтажа (60-120 см);

вид используемого кровельного материала, вес и геометрия — чем больше масса материала, тем меньше шаг; также учитываются габариты листа.

Минимально возможный шаг между фермами составляет 60 см и максимум 2м.

Свесы. Размер зависит от индивидуальных предпочтений и высотности постройки. Например, минимальные габариты для одноэтажного проекта составляет 500 мм. Главная задача – это защита стены от атмосферных осадков.

Выбор сечения, толщины обрешетки

Этап начинается с выбора типа обрешетки: сплошной (выбираемой при малом уклоне скатом или низких самонесущих способностях кровельного покрытия) или разряженной (монтируемой на средние и крутые скаты, оптимальной при работе с жесткими листовыми материалами). Далее пошагово:

• Исходя из суммы нагрузок определяется сечение и толщина пиломатериалов обрешетки.
• Определяется положение первой планки или нижнего края листа.
• С учетом рекомендаций производителей кровельных покрытий, уклона кровли, шага стропил и норм СНиП выбирается оптимальный шаг обрешетки.
• Уточняется потребность в усилении отдельных участков (при наличии). Сплошной настил или двойная доска закладываются в верхней зоне скатов, под ендовами, лестницами или тяжелыми предметами.
• Вручную или с помощью программ рассчитывается ориентировочная схема укладки планок.
• Выполняется расчет пиломатериалов и крепежей, результат округляется в большую сторону и увеличивается на 5 % запас (от 10% — при сложной конфигурации мансардной крыши).

Что необходимо знать перед расчетом?

Крыша, напоминающая в разрезе перевернутую литеру V, неспроста лидирует в списке скатных конструкций. По простоте сооружения и экономичности у двухскатной крыши практически нет соперников. Столетиями проверяемые на практике технологии строительства двухскатных крыш заложены в основе возведения большинства кровельных сооружений.

Незатейливые скатные плоскости не требуют сложного раскроя покрытия и прочих материалов, результатом которого становится внушительное количество отходов. Не нужны специфические ухищрения для воплощения замысловатых конфигураций. Осадки не задерживаются на наклонных поверхностях, поэтому нет необходимости в усилении гидроизоляции. В итоге устройство двухскатной крыши зачастую обходится дешевле односкатной.

Крыша с двумя скатами может быть самостоятельным объектом или частью комплекса сооружений аналогичной или отличной формы. Самый простой вариант ее не имеет встроенных слуховых окон и навесов над входным крыльцом, т.е. нет дополнительных переломов, хребтов и сопутствующих им ендов.

Отсутствие выпуклых и вогнутых углов лишает мастера «наслаждения» помучиться с рядом затруднительных операций. Опять же хозяева не получат мнимого удовольствия от протечек, нередко появляющихся в стыках скатных элементов крыши.

В принципе, любителям причудливой архитектуры никто не мешает оснастить два ската многочисленными встроенными конструкциями. Правда есть ограничения по климатическим признакам: в областях с высоким объемом зимних осадков возведение крыш с многочисленными составляющими нежелательно. В сформированных излишествами разжелобках создаются благоприятные условия для накапливания снежных залежей. Счищать их придется резвее обычного, а лишнее усердие в сфере удаления снега может стать причиной повреждения покрытия со всеми вытекающими.

Однако приверженцам простых и ясных форм тоже не стоит расслабляться. Конфигурация крыши углом должна быть идеально подобрана и рассчитана, иначе не сможет безупречно выполнять доверенную работу.

Несмотря на обманчивую элементарность, в определении оптимальной формы конструкции есть подвохи. Преодолеть и обойти их невозможно без знания технологических тонкостей, ведь все параметры сооружения взаимосвязаны:

• Ширина двухскатной крыши зависит от габаритов коробки и вида покрытия, которое в свою очередь влияет на подбор крутизны скатов.
• Уклон крыши зависит от климатических особенностей района строительства и от типа кровельного материала.
• Совокупность перечисленных обстоятельств, ширины и уклона, определяет высоту конструкции, которая в итоге может не соответствовать архитектурным требованиям и эстетическим соображениям.

У безукоризненно спроектированной крыши все пропорции подобраны идеально. Ширина и высота ее определяют подъем и уклон, необходимый для отвода осадков в конкретной местности. Ниже нельзя по техническим причинам, выше дорого и неразумно, если этого не требует уникальная архитектура.

Заметьте, что вкупе с увеличением крутизны растет бюджет строительства. Согласно уклону подбирают кровельный материал. Ориентируясь на его вес и специфику, проектируют и рассчитывают стропильный каркас. Расчет стропильного каркаса производят с учетом перечисленных параметров и с учетом нагрузок, действующих извне на конструкцию.

Взаимозависимость пропорций крыши, сложности устройства стропильного каркаса и нюансов подбора покрытия заставляет определять наилучшую форму путем банального подбора. Если что-то не подходит, заменяют или укрепляют несущие конструкции. Благо, и ассортимент на строительном рынке сейчас предостаточный, и для усиления сооружения разработаны всевозможные способы.

Если пугают предстоящие вычисления и перетасовка данных, лучше прибегнуть к беспроигрышному решению – типовому проекту. Не зря же за рубежом все дома одного населенного пункта оснащают крышами равной высоты и покрывают равнозначным по цвету и характеристикам материалом. Типизация позволяет выдержать ландшафтную идентичность и сократить расходы на проектировку.

Однако даже типовое проектное решение – не панацея от технических бед и эстетических недочетов. Нельзя забывать об индивидуальных габаритах коробки, над которой планируется возвести крышу. Соотечественниками отрицается уравниловка в высоте и крутизне, потому нам все же желательно разобраться с пропорциями кровельного сооружения.

Дополнительная теплоизоляция

Так как мансардное помещение под ломаной крышей используется в жилых целях, необходимо в обязательном порядке утеплить. Специалисты рекомендуют использовать минеральную вату на базальтовой основе в виде рулонов или же плит.

Утепление ломаной крыши

На внутренней стороне скатов налаживается контр-обрешетка. Для это используется доска, ширина которой на пару сантиметров больше, чем толщина утеплителя, так как утеплитель ни в коем случае нельзя утрамбовывать.

То есть для слоя минеральной ваты в 150 мм, подойдет доска 50х200 мм. Этот зазор также необходим для циркуляции воздуха, обеспечивающей естественную вентиляцию. Утеплитель укладывается враспор между брусьями контр-обрешетки, а внутри зашивается выбранным материалом.

Расчет стропильной системы

Перед сборкой кровельной конструкции, необходимо сделать расчет стропильной системы и правильно подобрать сечение всех строй-элементов.

В зависимости от ширины строения и требуемого сечения стропильной ноги, для проектируемого пролета, выбирают следующее конструктивное решение:

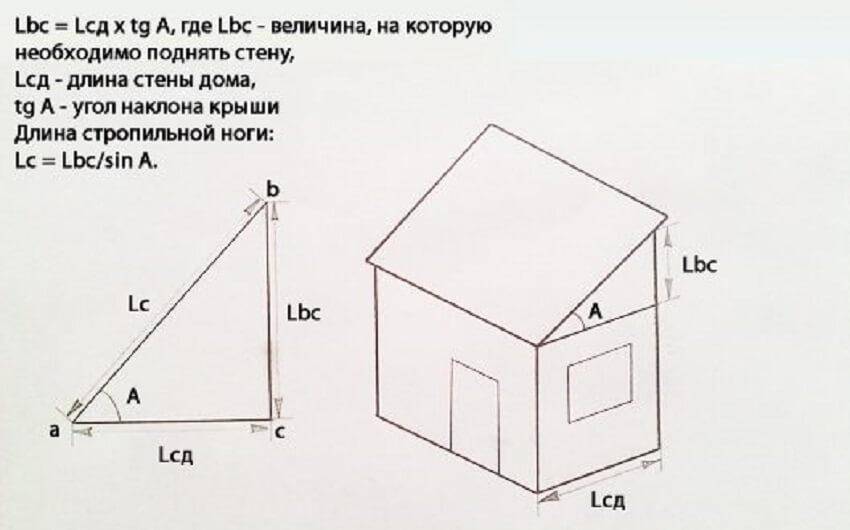

Расчет длины стропильных ног

Стропильная система односкатной крыши ‒ Подбор сечения

Во время строительства здания профессиональными строителями, согласно утвержденному проекту, производиться расчет по двум предельным состояниям. Такой подход, позволит определить высоту и ширину, несущих балок по двум требованиям:

1. Прочности.
2. Жесткости.

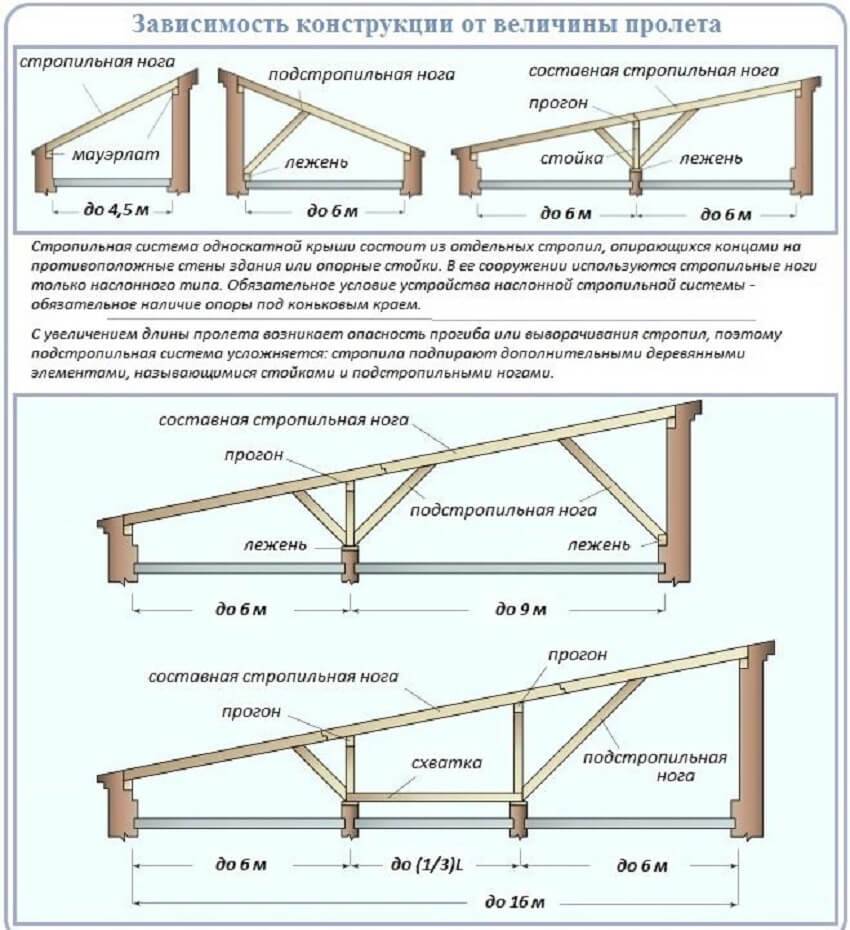

Зависимость конструкции от величины пролета

Расчет кровли, при строительстве частного дома

При строительстве частного дома самостоятельно, расчет кровли можно не производить, но все-же, следует учесть, проверенные временем, рекомендации:

1. Пролет до 4,5 метров. Это расстояние, предполагает использование цельных стропильных ног, без раскрепления подкосами или стойками. Так-же, если планируется обустройство мансарды, за счет отсутствия промежуточных опор, позволяет увеличить свободное пространство. Желательное сечение стропил, при шаге 0,6 м – 50 на 150 мм, а для шага 1,1 м, рекомендуется увеличить до 75 на 175 мм.
2. Пролет до 6 метров. При этом расстояние, все зависит от угла наклона и пролета. В основном, хватает стандартной длины доски или бруса – 6 м. Если-же угол наклона больше и пролет приближен к 6 м, как правило, требуется стыковать стропильные ноги по длине. В качестве дополнительных опор, применяют подкосы (подстропильные ноги). В месте стыка подкоса и стропил, стыкуют ногу по длине. Желательное сечение при шаге 0,6 м – 50 на 200 мм, а при шаге 1,1 м – 100 на 200 мм.
3. Пролет более 6 метров. Подобное расстояние, предполагает обустройство промежуточных стоек, которые возьмут часть нагрузки на себя и уменьшат провисание балки. Требуется устанавливать опоры так, чтобы каждый пролет стропильной ноги, был менее 6 метров. Расчет, как правило, выполняют как для многопролетной балки, с учетом промежуточных опор. При самостоятельном строительстве, сечение берут так-же, как и для пролета до 6 метров. Все стропила, в этой конструкции, являются составными.

Если меж стропилами планируется укладывать теплоизолятор, то при расчете, требуется учитывать минимальную высоту балок.

Если делается укладка минеральной ваты, то дополнительно обустраивается вентиляционный зазор в 5 см. Частично, такой зазор, обеспечивают за счет несущих балок, а частично, за счет контробрешетки, которую, как правило, монтируют поверх них.

Подбор шага для стропильных ног

Оптимальный шаг стропильных ног, в основном, зависит от следующих факторов:

Таблица сечения стропил

1. Нагрузка на покрытие и пролет;
2. Тип теплоизолятора;
3. Наличие мансардных окон.

В первом случае, зависимость обратно пропорциональная. Конструкция односкатной крыши, при увеличение пролета или нагрузки, предполагает уменьшение шага строповки. Для теплоизолятора-же, можно утвердить, следующие рекомендуемые значения расстояния, меж стропилами в свету (в частоте):

• Экструдированный пенополистирол и пенопласт – 0,6 метров;
• минеральная вата – 0,58 метров;
• пенополиуретан – шаг от утеплителя не зависит.

При сооружение мансарды и использование, в качестве природного источника света, мансардных окон, необходимо в местах монтажа, обеспечить шаг стропил на 4-6 см больше ширины окна.

Стропильная система односкатной крыши своими руками ‒ Угол наклона

Угол наклона ската

В зависимости от вида кровельного покрытия, допускается разные углы наклона ската крыши. Ниже, приведены значения для наиболее популярных стройматериалов

Важно понимать, что чем круче скат, тем меньше нагрузка на элементы, а значит, меньше вероятность протечки. Но увеличение наклона, на много усложняет строительство и требует возведение высокой продольной стены

1. Керамическая черепица. Наиболее оптимальный угол наклона – 30-45°, допустимый – 12-65°.
2. Битумная (мягкая) черепица. Самый оптимальный – 20-45°, допустимый – от 6°.
3. Металлическая черепица. Более оптимальный – 20-45°, допустимый – от 12°.
4. Оцинкованная кровельная сталь. Допустимый – от 14°.
5. Шифер. Допустимый – 6-27°.

Как рассчитать стропильную систему

Прежде чем рассчитать стропильную систему, выделим ее основные системообразующие элементы:

• Стропила;
• Стойки;
• Мауэрлат;
• Подкосы;
• Обрешетка;
• Конек;
• Кровля;
• Элементы соединения.

Также следует запомнить несколько правил:

1. Для строительства составляющих каркаса необходимо использовать балки сечением 100*100 мм.
2. Влажность дерева должна составлять не более 15 %.
3. Деревянные элементы необходимо обработать антисептиком.

Для расчета всех элементов первым делом определяются постоянные и временные нагрузки, которым подвергается стропильная система.

К таким относятся: собственный вес кровли и явления природы в виде ветра, дождя и снега. В зависимости от этого и выбора соответствующего кровельного материала вычисляется угол наклона скатов.

После определения уровня требуемого наклона скатов, рассчитывают общую нагрузку на стропила. Для этого суммируют вес стропил, обрешетки и кровельного покрытия в расчете веса элемента на 1 м.кв.

Значение, которое получилось вследствие этого умножают на повышающий коэффициент 1.1 -1.4. Получаемая цифра нагрузки, в зависимости от материала кровли и утеплителя составляет от 35 до 50 кг. на 1 м.кв.

Это постоянная величина нагрузки, к которой прибавляются периодические нагрузки в виде снега или ветра.

Для определения данных нагрузок пользуются соответствующими картами для отдельно взятых регионов. Снеговая нагрузка может варьироваться от 80 до 150 кг на м.кв.

Ее следует умножить на значение 0,7 если уклон крыши от 25 до 60 градусов. От этого значения зависит, следует ли устанавливать двойные тропила и сплошную обрешетку.

После расчета нагрузки на площадь кровли и на квадратный метр рассчитывают сечение стропил. Количество стропил определяется длиной пролета крыши и составляет от 70 до 120 м, в зависимости от длины пролета скатов.

Как правильно посчитать угол наклона

Основными факторами, влияющими на уклон кровли при ее устройстве, являются:

• Природные факторы — климатические условия, где планируется строительство (ветровые и снеговые нагрузки);
• Характеристики кровельного материала.

В таком случае снег будет легко сходить с крыши. Поскольку конструкция мансардной крыши — двускатная либо ломаная двускатная, будем рассматривать угол уклона в этом аспекте.

Геометрическая форма двускатной крыши — равнобедренный треугольник, поэтому для вычисления высоты конька в зависимости от наклона скатов, следует использовать формулу тригонометрического выражения для прямоугольного треугольника.

Поэтому здесь имеется два уклона — верхний, строится в соответствии с общепринятыми нормами; нижний — крутой, в зависимости от размеров дома и полезного чердачного пространства.

Угол наклона нижней плоскости чаще всего составляет 70 — 80 градусов.

В расположенную под таким уклоном кровлю удобно монтировать чердачные окна, которые в силу своего расположения будут надежно защищены от осадков.

Расчет основных параметров

От правильности расчета зависит надежность, прочность и долговечность конструкции мансардной кровли, поэтому при отсутствии опыта проектной работы такой сложности лучше использовать онлайн-калькулятор.

Специальная программа поможет быстро и точно рассчитать основные параметры крыши, чтобы приобрести необходимое количество строительных материалов и удостовериться в достаточной прочности фундамента. В расчёт мансардной кровли входят следующие показатели:

1. Высота конька. Этот показатель определяет высшую точку крыши в соответствии с желаемым уклоном скатов и шириной дома. Вычисления выполняются с помощью тригонометрических формул.
2. Общий вес кровельного пирога. Для вычисления этого показателя складывается удельный вес 1 квадратного метра кровельного материала, гидроизоляции, утеплителя и элементов стропильной системы. Для жилых домов общий вес 1 квадратного метра кровельного пирога не должен превышать 50 кг.
3. Площадь скатов. Если форма ската прямоугольная, то его площадь вычисляется путем умножения длины на ширину элемента. Если крыша имеет более сложную форму, то она разбивается на простые геометрические формы, площадь которых рассчитывается отдельно, а потом складывается.

Учтите, что даже продвинутый калькулятор не застрахует от ошибок в проекте, однако, он поможет быстро прикинуть стоимость материала и сравнить разные варианты конструкции мансардной кровли.

Информация по назначению калькулятора

Онлайн калькулятор мансардной крыши предназначен для расчета углов наклона коньковых и боковых скатов, количества и сечения стропил, объема обрешетки и других материалов, необходимых для возведения крыши. Для проектирования мансардного этажа, следует внимательно ознакомится со СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ».

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия». Мансардная (ломаная, покатая) крыша состоит из двух скатов с каждой боковой стороны, с разными углами наклона. Тем самым образуя объемное чердачное помещение называемое мансардой или мансардным этажом. Мансардная крыша может быть достроена на уже готовое здание, тем самым добавляя дополнительное жилое пространство без надстройки полноценного этажа. Данный тип кровли берет свое начало с 17 века. Существует большое множество вариаций исполнения мансардного этажа, с расположением как жилых, так и хозяйственных помещений. Следует внимательно отнестись к выбору кровельных материалов, так как боковые скаты имеют достаточно крутые склоны, в связи с чем могут потребоваться дополнительные затраты на обустройство кровли. А так же следует увеличить количество теплоизоляции и размеры окон, если предусмотрено полноценное жилое помещение.

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, через форму комментариев внизу.

Основная технология расчета

Шаг стропил – это точное расстояние между двумя ногами одной стропильной фермы. Чаще всего, при частном строительстве, используют расстояние между ногами около одного метра, но точные цифры должны исходить из детального просчета несущей способности выбранного типа кровельной системы. Для того чтобы самостоятельно выполнить такой расчет, необходимо придерживаться следующей схемы действий:

1. Измерив карниз конструкции крыши, необходимо определить общую длину кровельного ската.
2. Полученное значение нужно разделить на подобранный и самый оптимальный шаг стропил. Другими словами, если в стропилах выбран размер ровно один м, то и длину ската необходимо разделить на эту единицу измерения.
3. К получившемуся результату добавляется единица, после чего можно округлить готовое значение. Именно этот метод позволяет определить количество стропильных ферм на одном скате крыши.
4. Теперь стоит разделить длину кровельного ската на полученное количество стропильных ферм, что и позволит определить шаг стропил.

Расчет площади мансарды

В первую очередь, для создания функционального проекта необходимо рассчитать площадь мансарды. Этот параметр зависит от размеров доме, но также на него оказывает влияние конструкция крыши. Общая площадь мансарды складывается из 2 показателей:

• Полезный объем. Под этим термином понимают площадь подкровельного пространства, в котором высота потолков выше 0,9 м. Очевидно, что полезный объем занимает не всю площадь мансарды, а только срединную часть. Чтобы рационально распорядится свободным местом, следует освободить пространство под коньком крыши от элементов стропильной системы, сместив их в стороны.
• «Глухие» зоны. «Глухими» зонами мансарды называют углы, образованные между перекрытиями и нижней частью ската, в которых высота потолка составляет 0,9 метров и ниже. Для проживания людей эти участки непригодны, но в них можно разместить ниши или шкафчики для хранения. Лучше, рассчитывать уклон и форму крыши так, чтобы «глухие зоны» занимали меньшую часть общей площади мансарды.

Зависимость полезной площади мансарды от уклона

Сравнение площади мансарды в зависимости от формы крыши
