Радиаторы отопления Термал

Как устанавливать

Алюминиевые радиаторы «Термал» могут подсоединяться трубами следующих видов:

• стальными;
• полимерными (полипропиленовыми или из сшитого полиэтилена);
• металлопластиковыми.

Для удобства эксплуатации желательно применение запорной арматуры, для регулировки теплоотдачи возможно использование ручных или автоматических термостатов или регулирующих вентилей (что использовать для регулировки радиатора читайте тут). Обязательна установка на каждой батарее воздухоотводящего клапана (ручного крана «Маевского» или автоматического типа).

При выборе регулирующей и запорной арматуры искать нужно только хромированные или оцинкованные модели. Непокрытые латунь и бронза с алюминием несовместимы, так как содержат большой процент меди. А медь и алюминий образуют гальваническую пару, начинается процесс электрохимической коррозии, который стимулируется еще наличием теплоносителя. Все это приводит к быстрому разрушению элементов системы отопления.

Для герметизации нельзя использовать кислотные силиконовые герметики, только нейтральные. В качестве подмотки рекомендовано использовать льняную паклю, ФУМ-ленту. Так как алюминий металл мягкий, нельзя при монтаже прикладывать чрезмерные усилия: закручивающий момент не более 1,2 кг/м.

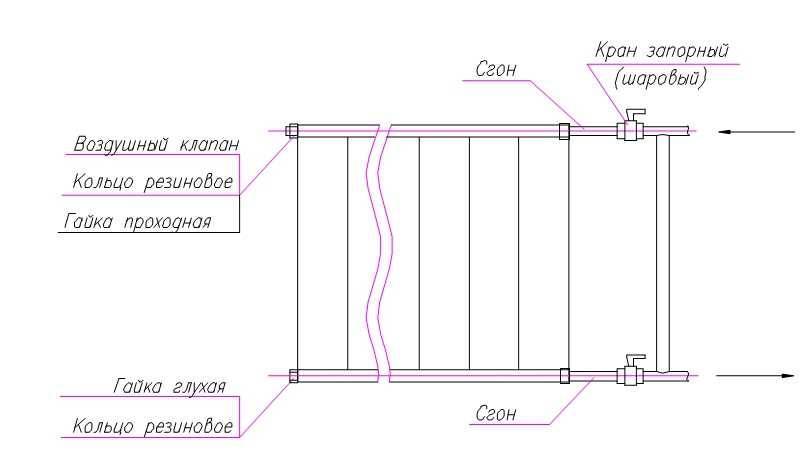

Вариант установки с шаровыми кранами: подача сверху, «обратка» снизу, однотрубное подключение с байпасом

При установке защитную пленку, в которой радиатор поставляется с завода, снимать нежелательно. Во время навешивания она разрезается только в тех местах, где необходимо (в местах подсоединения и установки кронштейнов). Снимать ее можно только по окончании отделочных работ.

Монтаж допускается только на предварительно выровненные и оштукатуренные стены, верхняя грань при этом строго горизонтальна. Возможно небольшое отклонение от горизонтали только для лучшего удаления воздуха: немного приподнимается тот край, где установлен воздухоотводчик.

При установке должны соблюдаться следующие расстояния:

• От пола до радиатора — не менее 8-10 см и не более 15 см. Если поставить ниже — будет тяжело убирать под ним, если выше, внизу будет скапливаться холодный воздух.
• От подоконника до верха радиатора зазор не менее 10 см. При меньшем расстоянии будет нарушена циркуляция воздуха.
• От стены до задней панели радиатора расстояние не меньше 25-35 мм. Меньший зазор приведет к тому, что на стене за отопительным прибором будет скапливается пыль.

  При изготовлении используется уникальная система герметизации

Алюминиевые отопительные радиаторы Termal имеют несколько другую систему крепления: они не навешиваются за коллектор, как секционные. В них на задней панели есть специальные отверстия под кронштейны: два сверху, два снизу. Это нужно учитывать, и размечать места установки крепежа на стене с высокой точность, не забывая про горизонтальность установки.

Порядок монтажа такой:

• На стене размечаются места крепления кронштейнов. В местах разметки сверлятся отверстия, в них вставляются деревянные пробки или дюбеля.
• Кронштейны крепятся шурупами, длиной не менее 35 мм и диаметром от 6 мм.
• В полиэтиленовой пленке, защищающей радиатор, проделать дырки напротив мест крепления.
• Навесить батарею на кронштейны. Проверить горизонтальность установки.
• Установить запорную, регулирующую арматуру, воздухоотводчики, заглушки, переходники. При их установке нужно пользоваться некислотным герметиком или пастой ПМС200.

Наиболее распространенный вариант подключения радиаторов при вертикальной разводке (подача сверху) показан на рисунке.

Технические характеристики

Стальные радиаторы Термал

Отопительные батареи бренда изготавливают из устойчивого к коррозии сплава алюминия АД 31 по экструзионной технологии. Отдельно для них делают колонки вертикального типа и горизонтальные коллекторы, в колонках делают специальные защелки, которые сцепляют с пазами внутри коллекторов. За счет такой технологии производства Termal радиаторы отличаются высоким уровнем прочности.

Для герметичности каждая батарея дополняется сдвоенными уплотненными кольцами из резины. Вокруг всех вертикальных каналов образуются две канавки, куда укладывают термостойкие резиновые кольца. После сборки радиаторы формируют в один узел, все они являются неразборными и поставляются с завода в готовом виде. Для установки достаточно только повесить батарею на специальные кронштейны или крюки.

Особенности производства

Радиаторы Термал адаптированы к российским условиям по характеристикам воды

При сравнении радиаторов термал 500 и 300 с зарубежными аналогами специалисты выделяют несколько основных преимуществ российских приборов. Оттенок приборов Термал идеально белый и глянцевый за счет добавления пигмента повышенной белизны в порошковое покрытие, также он отличается устойчивостью к механическим повреждениям. Радиаторы отличаются повышенной прочностью за счет продуманной конструкции и применению самых современных сплавов, а также устойчивостью к гидроударам до 12 МПа.

Секции приборов делают из закаленных экструдированных профилей, изготавливаемых с помощью пресса с давлением до 2000 тонн. Благодаря им внешние и внутренние поверхности радиаторов имеют равномерную структуру. Все батареи бренда имеют срок службы до 20 лет, подтвержденный тестированиями в соответствии со стандартами АВОК. Толщина стенки прибора составляет 52 мм, за счет снижения общей массы радиаторы не доставляют проблем при монтаже. Каждая батарея проверяется давлением в 36 атмосфер, после на нее ставится подтверждающее клеймо.

Алюминиевый радиатор отопления ТЕРМАЛ РАП 500.

Межосевое расстояние — 500 мм. Глубина — 52 мм.

Модель	Межосевое расстояние, мм	Габаритные размеры, мм	Номинальный тепловой поток, (Вт)	Объем теплоносителя, л	Масса, кг	ЦЕНА
высота	глубина	ширина
Термал РАП 500/4	500	531	52	320	668	0,48	4,6	1880 руб.
Термал РАП 500/ 5	400	835	0,6	5,75	2350 руб.
Термал РАП 500/ 6	480	1002	0,72	6,9	2820 руб.
Термал РАП 500/ 7	560	1169	0,84	8,05	3290 руб.
Термал РАП 500/ 8	640	1336	0,96	9,2	3760 руб.
Термал РАП 500/ 9	720	1503	1,08	10,35	4230 руб.
Термал РАП 500/ 10	800	1670	1,2	11,5	4700 руб.
Термал РАП 500/ 11	880	1837	1,32	12,65	5170 руб.
Термал РАП 500/ 12	960	2004	1,44	13,8	5640 руб.
Термал РАП 500/ 13	1040	2171	1,56	14,95	6110 руб.
Термал РАП 500/ 14	1120	2338	1,68	16,1	6580 руб.
Термал РАП 500/ 15	1200	2505	1,8	17,25	7050 руб.
Термал РАП 500/ 16	1280	2672	1,92	18,4	7520 руб.

Технология производства

В основе способа производства батарей отопления Термал лежит метод экструзии. Это технология горячего прессования, с помощью которой внутренние полости приборов получаются с зеркальной поверхностью без дефектов.

• Такая поверхность позволяет исключить образование на ней скопления шламов и пузырьков газа. Оба фактора являются негативными в плане разрушения изделия изнутри. Это первое.
• Второе – с помощью данной технологии радиатор получает максимальную прочность по всему своему объему. А это в свою очередь предотвращает такие процессы, как завоздушивание и взрыворазрушение. Напомним еще раз о невысоком качестве теплоносителя и о гидравлических ударах, которые появляются в системах отопления многоквартирных домов.
• Экструзионная технология также дает возможность производить малолитражные отопительные приборы. Это не только экономия теплоносителя, а, значит, и топлива для отопительных целей, но и экономия алюминия, как сырьевого материала. Этот же показатель дает возможность комплектовать батареи Термал с локальными терморегуляторами.
• Возвращаясь к качеству теплоносителя, отметим, что данный вид отопительных приборов может выдерживать норму водородного показателя 9,5 pH. Аналогичные радиаторы от зарубежных производителей могут выдержать только 8,0 pH.

Характеристики радиатора «Термал»

Радиаторы отопления Термал относятся к категории «тонких», их толщина всего 55 мм. Очень удобный вариант особенно для тех помещений, где установлен узкий подоконник или данный элемент вообще отсутствует. Заметим, что зарубежные аналоги в 1,5-2,0 раза толще.

Два типоразмера: 300 и 500 мм

Высотный типоразмер приборов стандартный, их точная высота: 331 и 531 мм. При этом количество секций: минимальный 3 штуки, максимальный 16. В зависимости от высоты прибора у каждого радиатора свои теплотехнические и эксплуатационные характеристики. Рассмотрим каждую батарею по отдельности.

Радиатор 300

• Выдерживает давление 24 атм. При этом краткосрочное давление может быть 35 атм.
• Производитель уверяет, что запас прочности данного изделия 60 атм.
• Температура теплоносителя рабочая — +105С. Краткосрочная температура +135С.
• Мощность 0,114 кВт.
• Масса одной секции 1,0 кг.
• Вместимость секции ,0105 л.
• Срок эксплуатации 20 лет. Кстати, неплохой показатель.

Радиатор 500

Технические характеристики радиатора Тремал-500 практически такие же, за исключением некоторых:

• Мощность прибора – 0,174 кВт.
• Вес одной секции 1,3 кг.
• Вместимость – 0,123 л.

По всем остальным показателям обе модели одинаковы. Хотелось бы добавить, что соединительных патрубков у радиатора четыре по две с каждого бока. Резьба монтажных гнезд внутренняя правая размером ¾.

К тому же батареи Термал снабжены двойной блокировкой протечек:

1. Запрессовка штуцеров каждой секции.
2. Использование блока резиновых прокладок.

Испытания показали, что батареи не протекают даже после их заморозки с последующим сильным нагревом. Двухуровневая блокировка – это стопроцентная защита в процессе монтажа. Тот, кто уже сталкивался с монтажными работами, к примеру, литых радиаторов, у которых одноступенчатая плоская защита манжетами, знает, что после их установки протечки дело обычное. С радиаторами Термал это произойти не может.

Процесс окрашивания производится порошковыми эмалями в электростатическом поле. Это один из самых надежных способов добиться высококачественного окрашивания, поэтому приборы отопления Термал не требуют ремонта внешнего вида на протяжения всего срока эксплуатации.

Биметаллические приборы отопления Термал

Особенности радиаторов «Термал»

Производством батарей данной фирмы занимается ОАО «Златоустовский Машиностроительный Завод». Ключевое преимущество отопительных изделий состоит в том, что они разрабатываются с учетом эксплуатации на территории России.

Технология производства

Для изготовления батарей используется коррозионностойкий сплав алюминия АД 31. Производятся методом экструзии. По отдельности формируют вертикальные колонки и горизонтальные коллекторы. В колонках путем штамповки выдавливают защелки, которые соединяются с пазами в коллекторах. Подобный тип замка обеспечивает высокие прочностные характеристики.

За надежную герметичность отвечают сдвоенные резиновые уплотнительные кольца. Возле каждого вертикального канала, находящегося в горизонтальном коллекторе, вытачиваются 2 канавки. В них закладываются уплотнительные кольца из термостойкой резины.

Следующий этап сборки — формовка радиаторов в один узел посредством пресса. Это делает изделия неразборными, то есть перепаковать их не получится. Прямиком с завода они поставляются уже в готовом виде. Остается только правильно их установить.

Для внешнего покрытия отопительных устройств используется порошковая краска. Данный этап производства осуществляется в электростатическом поле. Преимущество этой технологии состоит в том, что получаемое покрытие имеет высокую стойкость к механическим воздействиям. К тому же, к основной краске добавляют особый пигмент, который защищает покрытие от изменения цвета в ходе эксплуатации или под воздействием ультрафиолетовых лучей.

Преимущества

Радиаторы Termal часто устанавливаются в российских системах отопления. Благодаря своим эксплуатационным характеристикам они уверенно занимают лидирующие позиции.

Выделим основные достоинства продукции:

1. Компактность. Толщина приборов — не более 5 см. Это дает возможность устанавливать их не только на открытых стенах, но и под узкими подоконниками.
2. Гарантия. Срок гарантийных обязательств составляет 5 лет.
3. Совместимость. В ходе установки батареи могут быть соединены с коммуникациями из различных материалов, например, с пластиком или сталью.
4. Монтаж. Процесс установки не представляет собой ничего сложного, к тому же, он будет еще проще за счет унифицированной резьбы отводов.
5. Стойкость к коррозии. Если сравнивать с литыми изделиями, продукция из качественного алюминия способна дольше работать, не покрываясь ржавчиной.
6. Эстетичность. Продукция покрывается порошковой краской. Изначальный внешний вид изделий будет сохраняться на протяжении долгого времени.
7. Гладкость каналов. В батареях «Термал» нет технологических “карманов”, где могли бы накапливаться шламовые отложения.
8. Хороший уровень термодинамики. Благодаря этому в конструкцию допускается встраивание любых теплорегулирующих устройств. За счет “малолитражности” приборов экономятся траты на теплоноситель.
9. Адаптация к российским реалиям. Радиаторы успешно себя показывают в отечественных центральных системах отопления, где кислотность теплоносителя (pH) варьируется от 8,3 до 9,5.

Недостатки

Алюминиевые отопительные приборы имеют определенные отрицательные качества, в связи с особенностями используемого материала.

Выделяют такие минусы:

1. Завоздушивание. В системе постоянно происходят химические процессы, которые вызывают образование воздуха. Его нужно время от времени стравливать.
2. Резьбовые соединения. Они считаются самыми слабыми точками приборов. Если случится гидроудар, есть вероятность, что в этих местах нарушится герметичность.

По большому счету это не слишком серьезные недостатки. К тому же, производитель учитывает все эксплуатационные особенности, модернизируя собственную продукцию.

Критерии выбора и основные технические характеристики

Как правильно подобрать радиатор? Прежде всего, нужно обратить внимание на размеры. Предварительно измерьте расстояние под подоконником. Именно здесь обычно устанавливают отопительные приборы

Именно здесь обычно устанавливают отопительные приборы.

Оптимальный размер такого зазора – 10 см. От вертикальной поверхности стены нужно отступить минимум на 3 см.

Второй важный критерий выбора – давление в вашей системе. Алюминиевые батареи, в отличие от чугунных, могут не выдержать резкого повышения давления, а это, зачастую, происходит в больших системах многоквартирных домов. При проверке системы коммунальные службы могут повысить давление до 25-30 атмосфер. Это предельная возможность для алюминиевых конструкций.

Впрочем, если у вас частный дом – то такая проблема не должна вас волновать, потому что в подобной системе таких перепадов давления практически не бывает. Котлы отопления не рассчитаны на давление больше 5 атмосфер

Вот и получается, что для многоквартирного дома выбор алюминиевых конструкций довольно рискован, а для частного — вполне выгоден.

Третий критерий выбора – тепловые характеристики прибора. У алюминиевых батарей очень высокая теплоотдача каждой секции, так что при выборе нужно правильно рассчитать количество секций.

В целом технические показатели алюминиевых радиаторов таковы:

• рабочее давление от 6 до 16 атмосфер;
• мощность теплоотдачи 80-200 Вт;
• ёмкость одной секции 250-450 мл;
• максимальная температура теплоносителя – 110ºС;
• гарантийный срок службы – до 25 лет.

Полезные советы

Итак, технические характеристики радиатора Термал нами были освещены. Теперь хотелось бы дать несколько рекомендаций, которые помогут вам исключить некоторые неприятные моменты в процессе его эксплуатации.

• Дополнительно окрашивать отопительный прибор запрещается, особенно это касается металлических красок.
• В начале отопительного сезона рекомендуется проводить очистку радиатора.
• Навешивать на батарею защитные экраны из пористых материалов строго запрещено.
• Устанавливать запорную арматуру рекомендуется только на нижней подводке трубопровода.
• При установке запорной арматуры на верхнюю подводку, необходимо обязательно установить на радиатор кран Маевского. Кстати, последний является неотъемлемой частью прибора, устанавливаемой в заводских условиях.
• При заполнении радиатора теплоносителем необходимо воздухоотводчик держать обязательно открытым.
• Оставлять прибор отопления без воды можно максимум на 15 дней.

https://youtube.com/watch?v=ao7cZ9k8Mcs

Не забудьте оценить статью:

Материалы и инструменты, необходимые для монтажа

Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.

Как подключить радиатор отопления с боковым подключением

Инструмент и приспособления

Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:

• перфоратор;
• дрель-шуруповёрт;
• сварочный аппарат для полипропиленовых труб;
• молоток;
• уровень;
• рулетка и линейка;
• маркер;
• гаечный и трубный ключи;
• торцевой ключ для сборки секций.
• шнур или намотка для резьбовых соединений;
• герметик.

Материалы

Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:

1. Кронштейнов.
2. Кран Маевского или автоматический воздухоотводчик.
3. Заглушек.
4. Запорной арматуры.

Кронштейны

Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.

Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.

Кран Маевского или автоматический воздухоотводчик

В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.

Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель

Гаечным ключом осторожно закручивают кран до упора

Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды

В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей

Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.

Заглушки

Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.

В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).

Запорная арматура

Запорная арматура для радиаторов отопления — это три вида кранов.

Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.

Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.

Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.

Конструкция приборов

Алюминиевые панели отопления состоят из секций, которые изготавливаются из сплавов металла с примесями кремниевых добавок. Такой состав делает прибор намного прочнее к механическим повреждениям и воздействию горячих температур. Металлический сплав не подвержен коррозийным разрушениям. Часто для усиления защиты внутренней поверхности от воздействия отопительной жидкости используется тончайшее полимерное покрытие примерно в 50 мкм.

Радиаторные панели выпускаются обычно в стандартном белом цвете. При желании их можно перекрасить эмалью, выдерживающей воздействие высоких температур. Часто на приборы наносят оригинальное фотоизображение.

Достоинства алюминиевых приборов отопления

Растущая популярность приборов обусловлена рядом преимуществ их использования в устройстве системы отопления:

• компактны, занимают мало места;
• высокая теплоотдача;
• легкий вес (не затрудняет транспортировку, установку и подключение приборов);
• быстрый нагрев теплоносителем оборудования;
• конвекционный способ обогрева препятствует накоплению пылевых отложений между секциями;
• выгодное соотношение цены и качества;
• привлекательный внешний вид;
• возможность подобрать на заказ радиатор любого дизайна;
• секции покрываются порошковым напылением, которое предотвращает появление коррозии.

Недостатки

Данные приборы, несмотря на все их положительные эксплуатационные качества, имеют свои недостатки. Некачественный теплоноситель и гидроудары, возникающие в результате повышения давления внутри системы отопления, могут привести к поломке и прорыву радиатора. Также низкое качество жидкости вызывает коррозию металла.

Часто оборудование соединяют с трубами из металлов, являющихся антагонистами алюминию, — медь и сталь. Их взаимодействие провоцирует образование ржавчины. Чтобы этого избежать, специалисты рекомендуют при установке в помещении алюминиевых радиаторов использовать проходные пробки из хромированных и никелированных металлов.

Область применения

Производители рекомендуют использовать пластиковые трубы при установке радиаторов

Специалисты рекомендуют устанавливать приборы бренда в квартирах домов многоэтажного типа, поскольку радиаторы соответствуют всем необходимым требованиям к эксплуатации батарей. Они подходят для домов с горизонтальной и вертикальной разводкой, а также для однотрубных и двухтрубных систем. Перед покупкой радиатора стоит убедиться, что все параметры сети соответствуют указанным нормам. Для этого нужно обратиться к работникам ДЭЗа или ДЭУ и уточнить параметры рН, испытательного и рабочего давления, а также температуру теплоносителя для конкретного дома. Далее эти данные сравнивают с техническими характеристиками из инструкции к прибору. Если они совпадают, его можно покупать.

В частных домах с индивидуальными системами отопления нет ограничений по давлению, поскольку в них оно обычно не превышает 2-3 Бар. Батареи Термал подойдут к любым котлам, но если речь идет о твердотопливном приборе, во время его работы необходимо отслеживать температуру теплоносителя, которая не должна превышать +100 градусов. Также радиаторы не советуют устанавливать в сетях с теплообменниками и трубами из меди.

Разновидности алюминиевых батарей

Начать следует с того, что алюминиевые радиаторы не все одинаковы. Они подразделяются на три основных вида. И, чтобы сделать правильный выбор, следует внимательно изучить особенности каждого.

Литые батареи из алюминия

Эти приборы действительно производятся методом литья с использованием сплава алюминия и кремния, который заливают в формы под большим давлением и оставляют для застывания и последующей обработки.

В сплаве около 12% кремния, такая добавка повышает прочность изделия.

Литые батареи имеют проходной канал вертикального типа, горизонтальные каналы, пластины оребрения и наружное покрытие

Вертикальный канал уже, чем горизонтальные, а оребрение значительно увеличивает площадь отдачи тепла. Секции между собой могут скрепляться с помощью ниппеля.

Литые устройства высотой полметра дают теплоотдачу около 200 Вт, а служат такие конструкции не менее 15 лет.

Экструзионные радиаторы

Экструзионное изготовление подразумевает методику продавливания всё того же алюминиево-кремниевого сплава через сопла для образования формы. После того, как секции застынут, их соединяют между собой прессованием.

Если говорить о качестве, то экструзионные радиаторы почти ничем не отличаются от литых.

Разница только в том, что количество секций в готовом приборе изменить невозможно. Кроме того, предъявляется меньше требований к водородному показателю теплоносителя в системе отопления

Анодированные батареи

Анодированные приборы стоят в этом ряду особняком. Они мало отличаются в конструктивном плане от литых и экструзионных, но имеют другой сплав и методику обработки.

В этом варианте используется алюминий высокой чистоты, а после отливки секционной формы, его подвергают анодному оксидированию, которое увеличивает прочность материала и устойчивость к химическому и механическому воздействию

После такой подготовки секции батарей погружаются в электролит и только затем соединяются между собой с помощью наружных муфт.

Внутри поверхность анодированных радиаторов гладкая, что значительно облегчает движение теплоносителя в системе.

Правила эксплуатации

Одно из достоинств — малая глубина, второе — почти сплошная лицевая панель Еще раз напомним: радиаторы «Термал» — неразборная конструкция, перебрать их невозможно: нарушится герметичность. Запрещается полностью перекрывать подводящий трубопровод при закрытом спускном клапане на воздухоотводчике. Нельзя оставлять радиатор надолго незаполненным теплоносителем: начинается активная коррозия.

Два-три раза за сезон необходимо стравливать воздух. Если установлен автоматический воздухоотводчик, ничего делать не нужно, если ручной (кран «Маевского») — необходимо вручную открывать кран. Для этого, вставив ключ или отвертку в соответствующий паз, провернуть на один оборот против часовой стрелки (больше не надо, при большом давлении вернуть на место выкрученный запорный цилиндр будет проблематично). Если в батарее есть воздух, он начинает выходить (слышно шипение), потом понемногу начинает выходить теплоноситель (подготовьте банку и/или тряпку). Когда струйка теплоносителя станет сплошной, весь газ вышел. Закручиваете кран, повернув ключ (отвертку) в обратном направлении. Сильно можно не затягивать — через микро-отверстие будет понемногу выходить газ, и стравливать его придется реже.

Вообще, данная процедура повторяется после запуска системы несколько раз с каждым радиатором. Потом нужна будет периодическая проверка (раз в пару месяцев). Если газообразование будет проходить активно, это значит, что система работает неправильно, требуется консультация специалиста.

Для предотвращения повреждения радиатора при опрессовке систем многоэтажных домов, возможно кратковременное отключение на время испытаний. Только перед тем, как закрыть шаровые краны, нужно открутить клапан воздухоотводчика.

Чистку наружных поверхностей проводить нужно 2-3 раза в сезон. Использовать только мягкие материалы без абразивных составляющих.

Сборка секционных батарей отопления

Секционные приборы обогрева помещений удобны тем, что их можно собирать из любого расчётного количества регистров. Можно добавлять или демонтировать секции тем самым, корректируя теплоотдачу прибора. В случае выхода из строя секции её можно убрать, заменив новым регистром. Сборку секционных приборов отопления производят следующим образом.

1. Для сборки секционной батареи понадобятся фитинги внешней резьбой (ниппели), заглушка, два запорных шаровых крана и кран Маевского. Процесс сборки секций происходит следующим образом.
2. На рабочем столе или поддоне укладывают, собранную в заводских условиях, батарею, к которой нужно подсоединить дополнительные секции.
3. На два ниппеля (фитинга) одевают паронитовые кольца.

Как собрать (добавить) секции к алюминиевому радиатору

• Ниппели имеют две разнонаправленные резьбы. Их чуть-чуть вкручивают в отверстия батареи с одной стороны.
• Одну или несколько секций в сборе придвигают к основной батарее так, чтобы во вторые отверстия вошли свободные концы фитингов.
• Специальный ключ продевают через отверстие первого блока и слегка проворачивают ниппель до щелчка. Щелчок свидетельствует о том, что резьбы двух деталей совпали правильно.
• Поворотом ключа ниппель втягивают в первый секционный блок.
• Вставив ключ со стороны второго блока, окончательно стягивают секции в единую конструкцию.

Все скручивания нужно производить не спеша, не прилагая чрезмерных усилий. Во время сборки нужно обязательно следить за тем, чтобы соединяемые детали стыковались без перекосов.
