Как проложить кабель в земле

Введение

От качества производства силового кабеля, а также соблюдения технологии его укладки и эксплуатации, напрямую зависит срок эксплуатации. И хотя это значение и указывается в паспорте на кабель, справедливо оно только при условии соблюдений правил прокладки кабеля, разработанных производителем.

Несоблюдение основных правил прокладки является одной из наиболее распространенных причин возникновения повреждений силового кабеля в процессе эксплуатации. Что же это за правила?

Дело в том, что в процессе укладки силового кабеля необходимо не допустить появления царапин на внешней его оболочке. Даже небольшая царапина на поверхности изоляционного слоя приводит к перераспределению потенциалов, что приводит к появлению частичных разрядов и влечет за собой дальнейшее разрушение оболочки, вплоть до выхода кабеля из строя. Поэтому все основные правила призваны защитить оболочку силового кабеля. Кроме того, каждый кабель имеет ограничение по максимальному растягивающему усилию, которое не должно превышаться в процессе прокладки кабеля. Для силовых кабелей этот параметр, конечно, настолько большой, что его трудно превысить

Вместе с тем это крайне важно для монтажа слаботочных и волоконно-оптических кабелей. Стоит также учесть, что оптимальный подбор усилия прокладки кабеля поможет сэкономить на монтажном оборудовании

В данной статье мы в меньшей степени уделим внимание нормам и требованиям, описанным в ПУЭ 7 и СНиП СНиП 3.05.06-85 и более подробно остановимся на технологии прокладки силового кабеля в земле в траншеях с точки зрения применяемого инструментария

Глубина прокладки электрокабеля в грунте

Глубина прокладывания электрических кабельных линий должна в полной мере обеспечить безопасность эксплуатации.

Согласно ПУЭ заложение кабеля производится:

• при напряжении линии до 20 кВ на глубине не менее 0,7 м.
• при напряжении линии от 20 кВ до 35 кВ на глубине не менее 1,0 м.

Глубина заложения не должна быть менее 1,0 метра в местах пересечения кабельных линий улиц и площадей независимо от напряжения.

Прокладка кабельных линий напряжением 10 кВ по пахотным землям должна производиться на глубине не менее 1 м, при этом полоса земли над трассой может быть занята под посевы.

При пересечении кабельной линией автомобильной или железной дороги, трасса должна прокладываться в блочном или трубном туннеле, на глубине 1 м от полотна и полуметра от дна водоотводного кювета.

При прокладке на глубине 1-1,2 м кабели (кроме кабелей городских электросетей) допускается не защищать от механических повреждений (п. 2.3.83. ПУЭ), поэтому для снижения материальных затрат на дополнительную защиту кабеля от механических повреждений траншею следует копать на глубину 1,2 метра.

Глубина прокладки кабеля определяется р.ч. и не должна отклоняться от принятой величины более чем на ±10 см. В процессе укладки кабеля эта величина должна систематически контролироваться. Как правило, глубина траншеи должна быть не менее 0,8 м для того, чтобы обеспечить укладку кабеля на глубине не менее 0,7 м от поверхности почвы, или от планировочной отметки. На дне траншеи не должно быть воды.

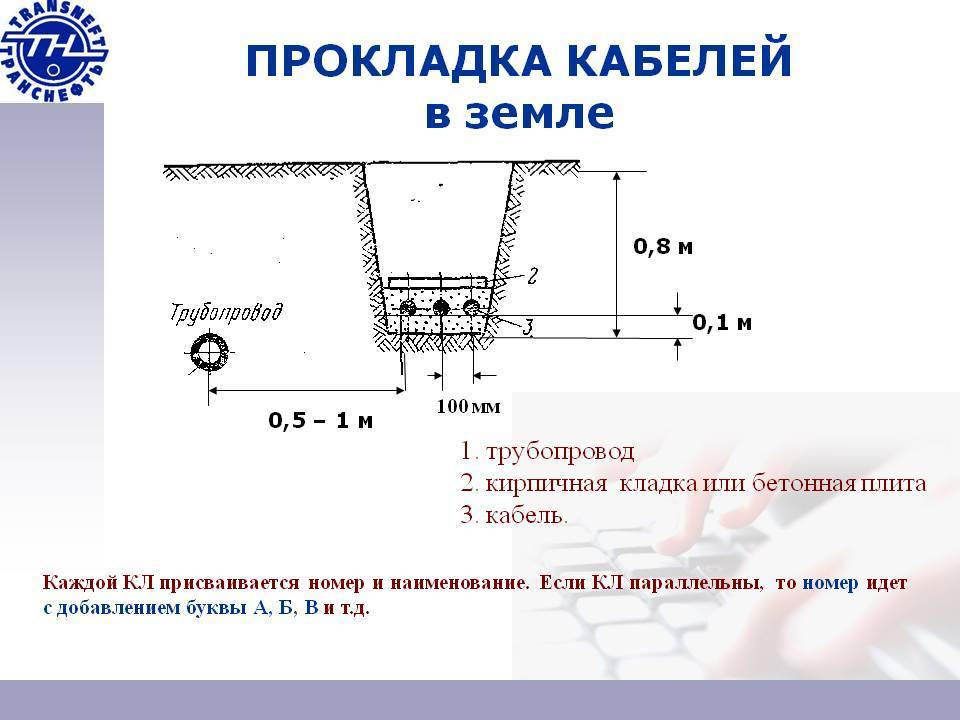

При прокладке кабельных линий непосредственно в земле кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака.

Необходимость защиты кабельных линий от коррозии должна определяться по совокупности данных измерений и химического анализа почвы.

Для защиты кабелей следует применять трубы (асбестоцементные, безнапорные пластмассовые, бетонные, керамические, чугунные), при этом диаметр труб должен быть не менее полуторакратного наружного диаметра кабеля.

Вся процедура подземной прокладки кабелей включает в себя несколько этапов:

• выбор и согласование трассы прокладки кабеля,
• разметка и разбивка трассы,
• рытье траншеи,
• обустройство подсыпки (подушки) из мелкой земли без камней или песка,
• укладка защитных труб (в том случае, если предусмотрено проектом),
• приемка траншеи под прокладку кабеля,
• подготовка кабеля к прокладке,
• прокладка кабеля (если кабель прокладывается в трубах, то протяжка кабеля в трубах),
• установка соединительных муфт,
• засыпка кабеля мелкой землей без камней или песком,
• защита кабеля красным глиняным кирпичом или асбоцементными плитами,
• прокладка сигнально-предупредительной ленты (если предусмотрено проектом),
• составление акта скрытых работ,
•  испытания кабельной линии и засыпка траншеи грунтом.

Какой электрический кабель выбрать для прокладки в земле

Если нужно укладывать кабель в землю, то обычно используют бронированный кабель с медными жилами марки ВБбШВ или с алюминиевыми жилами АВБбШВ, потому что этот кабель хорошо защищён стальной лентой от различных механических повреждений и грызунов. При этом прокладывать в трубе бронированный силовой кабель не обязательно .

Чтобы правильно проложить кабель в земле на дачном участке, нужно соблюдать некоторые правила и учитывать советы специалистов.

Советы про прокладке силового электрического кабеля в земле

Во-первых, нужно учитывать, что кабельная трасса категорически не должна располагаться возле корней деревьев и в местах с высокой нагрузкой на грунт. Если на дачном участке будут укладываться несколько кабельных трасс, нужно проследить за тем, чтобы они не пересекались. Также кабельная трасса не должна пересекаться или близко располагаться к другим инженерным сетям. Категорически запрещено прокладывать трассу под фундаментом дома. Минимальное расстояние между фундаментом и кабелем должно быть не менее 60 см.

Во-вторых, нужно разметить трассу, а после этого выкопать траншею. Глубина траншеи должна составлять 80-90 см. Если кабель всё-таки будет проходить под стоянкой автомобиля или через дорогу, то глубина траншеи должна быть более 1,25 м.

В-третьих, нужно очистить выкопанную траншею от мелкого и крупного мусора естественного и искусственного происхождения.

В-четвёртых, нужно сделать подушку в выкопанной траншее. Толщина подушки (слоя песка) 10-12 см. Для этих целей можно использовать любой песок, но нужно проследить за тем, чтобы подушка покрыла всё дно на указанную глубину.

В-пятых, нужно подобрать и подготовить кабель. Кабель выбирается в зависимости от потребляемой мощности электроэнергии на участке. После выбора кабеля нужно его подготовить: если кабель будет проходить в местах повышенной нагрузки на грунт, его нужно защитить посредством футляров из ПНД-трубы и перед прокладкой одеть их на кабель.

В-шестых, нужно уложить кабель в траншею. Специалисты настоятельно не рекомендуют укладывать кабель с натяжкой. Желательно его прокладывать волнистой линией с выдерживанием слабины. Если уже подготовлены футляры для защиты кабеля, их нужно заранее уложить на свои места. Нужно прокладывать кабель целыми кусками. При укладке в траншею нескольких кабелей, нужно учитывать необходимое расстояние между ними в 10 см.

В-седьмых, нужно составить план расположения кабеля. Здесь необходимо указать расстояние до выхода из зданий, повороты кабельной трассы у неподвижных предметов или объектов. Стоит отметить место входа кабеля в грунт.

В-восьмых, кабель нужно засыпать подушкой из песка. Толщина данной подушки должна быть не менее 10 см. также необходимо проверить, полностью ли кабель засыпан песком.

В-девятых, нужно засыпать подушку из песка грунтом, толщина которого 17 см. после этого необходимо утрамбовать насыпанный грунт.

В-десятых, поверх утрамбованного грунта укладывается сигнальная лента, предупреждающая о нахождении кабеля в земле. В таком случае центр сигнальной ленты располагается строго поверх кабеля. На ленте должна быть предупреждающая надпись на всей протяжённости.

В-одиннадцатых, нужно полностью засыпать траншею с запасом, так как грунт может просесть.

После прокладки кабеля завершающим этапом является проверка кабеля на отсутствие коротких замыканий между токопроводящими жилами и отсутствие замыкания на землю. Необходимо заземлить кабельную броню.

• Беспроводной проходной выключатель – схема подключения, настройка, дистанционное управление светом из 2-х и 3-х мест



• Погружной блендер: технические характеристики, которые нужно знать при выборе устройства для дома



• Светильник из труб: лампы, торшеры и люстры в стиле лофт своими руками из водопроводных труб и фитингов

Делаем своими руками

Если вы считаете, что сами справитесь со всеми работами, то придется распланировать проводимый процесс. Итак, наша задача провести монтаж кабеля на дачном участке под землей своими руками. Начнем с того, что переход кабеля под землю может производиться от воздушной линии или от общего распределительного щита, который чаще всего устанавливается на стене.

Чаще всего для подземной проводки используется бронированный кабель. К примеру, ВБбШв. Это кабель медного исполнения, который имеет разную площадь сечения. Кстати, перед тем как закупать провода, необходимо точно рассчитать, какую токовую нагрузку они будут выдерживать. Если бюджет проводимых электромонтажных работ ограничен, то вместо бронированного кабеля можно использовать обычный, к примеру, ВВГнг. Он просто дешевле в виду отсутствие бронированной оплетки.

Условия подземной прокладки

• Вертикальный участок от щита до поверхности грунта можно комплектовать металлической трубой или уголком.
• В горизонтальных участках используются пластиковые трубы. И в данном случае длина ответвления не имеет никакого значения, потому что трубы можно соединять между собой в любую длину.

Внимание! Высота закрытого вертикального участка не должна быть меньше 1,8 метра

• Что касается укладки кабеля под дорогами, то в данном случае используются или металлические трубы, или асбестовые.
• Выкапываемые траншеи должны быть глубиною не меньше 70 см. При этом дно обязательно засыпается песчаным слоем толщиною 10 см. Если кабель для прокладки в земле на даче укладывается вне трубы, то после установки он также засыпается песком. При этом толщина второго слоя над кабелем должна быть не меньше 10 см.
• Вход в дом должен проводиться через специальную металлическую муфту, если проводка проходит через стену. Если через фундамент, то укладывается металлическая труба. Этот элемент необходим лишь для того, чтобы усадка дома и фундамента не привели к повреждению электрической проводки.

Бестраншейная прокладка

Этот вид монтажа кабеля также используется для сооружения ответвления на дачном участке. Таким способом приходится преодолевать препятствия, или если дом простроен на скальном грунте.

Есть в этой категории ответвлений один способ, которым сегодня пользуются многие дачники. Называют его проколом. Конечно, это не тот прокол, который делается спецтехникой. Данный процесс проводится вручную при помощи трубы и кувалды, поэтому тот, кто будет делать прокол на вашем участке, должен обладать огромной силой и выдержкой. Как делается прокол вручную?

• Первым дело с двух сторон препятствия выкапываются ямки, которые будут расположены на одной оси прокола.
• На конце трубы вырезаются зубья, то есть, конец будет в виде короны. Это сделать можно болгаркой. В данном случае диаметр трубы подбирается под диаметр кабеля, но он не должен быть меньше 20 мм.
• Труба устанавливается в ямку с одной стороны препятствия короной вперед. Затем по ней с обратной стороны надо бить кувалдой.
• Через каждые полметра трубу вынимают и промывают внутреннюю полость под напором воды. Если грунт песчаный, то можно обойтись и без воды, простукивая стенки трубы молотком.
• Если длина куска трубы не хватает, чтобы пробить грунт до второй ямки, к ней приваривается еще один кусок, который скрепляется дополнительно арматурой.
• Как только зубья короны появились с противоположной стороны, процесс можно прекратить. Корона отрезается, также отрезается и часть трубы, торчащей с противоположной стороны. Сама же труба остается в месте прокола, она будет выполнять защитные функции.

Тестирование и регулировка подключения

После того как вы прокладываете кабель под землей от столба до дома, очень важно провести тестирование и регулировку подключения, чтобы убедиться в его правильной работе

1. Проверьте целостность кабеля: Осмотрите весь проложенный кабель и убедитесь, что он не поврежден. Проверьте наличие нарушений изоляции или поврежденных участков. Если вы обнаружили повреждения, замените поврежденные участки кабеля.
2. Проверьте качество подключения: Проверьте, что кабель правильно подключен к столбу и к дому. Убедитесь, что все соединения плотные и надежные.
3. Измерьте сопротивление: Используйте мультиметр для измерения сопротивления кабеля. Убедитесь, что сопротивление находится в пределах допустимых значений. Если сопротивление слишком низкое или слишком высокое, возможно, в кабеле есть проблемы, требующие устранения.
4. Проверьте качество сигнала: Подключите соответствующее оборудование и проверьте качество сигнала на конце кабеля. Убедитесь, что сигнал четкий и без помех.
5. Произведите регулировку: Если обнаружены проблемы со сигналом, выполните необходимые регулировки. Это может включать в себя изменение положения кабеля, замену разъемов или использование усилителей сигнала.

Не забывайте, что тестирование и регулировка подключения лучше всего проводить под руководством профессионалов. При необходимости обратитесь к специалистам для получения квалифицированной помощи.

Правила прокладки провода под землей

При прокладке подземных кабельных линий обязательно соблюдаются требования, прописанные в таком нормативном документе, как ПУЭ-7 (Правила устройства электроустановок, издание седьмое).

К основным требованиям, регламентируемым данными правилами, относятся глубина заложения подземной линии, ее расстояние от расположенных параллельно коммуникаций и надземных объектов.

Глубина заложения

Глубина закладки для кабельных линий с различным напряжением указана в таблице ниже.

Глубина заложения подземных кабельных линий с различным уровнем напряжения

Напряжение в подземной кабельной линии, кВ	Глубина заложения, м
до 20	0,7
35	1,0
110	1,5
220	1,5

При прокладке кабельных линий под пересечениями дорог, площадями минимальная глубина их закладки должна быть не менее 1 м.

На заметку. Уменьшение глубины заложения подземной линии до 0,5 м допускается при вводе её в здание. При этом протяженность участка, на котором разрешено такое уменьшение глубины заложения подземной линии, должна быть не более 5 м. Также разрешается уменьшение глубины заложения кабельной линии при пересечении ее с другой подземной коммуникацией. Силовой кабель при этом должен быть обязательно помещен в полиэтиленовую или гофрированную двухслойную трубу.

Расстояние от других коммуникаций и объектов

При прокладке электрического кабеля в земле между ним и другими коммуникациями, надземными объектами соблюдают следующие минимальные расстояния:

• от трубы самотечной бытовой канализации, дренажа – 1,0 м;
• от водопроводной трубы – 1,0 м;
• от газопровода низкого и среднего давления – 1,0 м;
• от газопровода высокого давления – 2,0 м;
• от теплопровода (труб центральной системы отопления) – 2,0 м;
• от фундамента здания – 0,6 м;
• от ствола дерева – 2,0 м;
• от кустарниковой растительности – 0,75 м.

Для подземных линий электропередач уменьшение указанных выше расстояний до 0,25 м (при условии использования защитных труб и футляров для кабелей) и 0,5 м (при прокладке без защиты) допускается при недостатке пространства. Для подземных ЛЭП 110-220 кВ минимальное сближение с расположенной параллельно коммуникацией допускается на участке протяжённостью не более 50 м. Исключением из этого правила является трубопровод с горючим содержимым (газовая или топливная труба), сближение с которым для высоковольтных подземных линий электропередач недопустимо.

При пересечении подземной ЛЭП другой кабельной трассой они должны быть разделены слоем земли не менее 0,5 м. Для трасс с напряжением менее 35 кВ допускается уменьшение данного норматива до 0,15 м при условии прокладки пересекающихся коммуникаций в железобетонных лотках.

Расстояние от параллельно расположенных кабельных линий

При параллельной прокладке кабелей между ними соблюдают следующие минимальные расстояния:

• кабели с напряжением не более 10 кВ – 0,1 м;
• силовые подземные кабельные линии напряжением 20-35 кВ – 0,25 м;
• кабельные линии, принадлежащие различным организациям, а также подземные линии электропередач и кабели связи – 0,5 м;
• маслонаполненные высоковольтные линии с напряжением 110-220 кВ – 0,5 м.

На заметку. Помимо ПЭУ-7, подземная прокладка силовых линий регламентируется таким документом, как СНиП 3.05.06 -85.

Требования к подземному монтажу кабеля на даче

Основной набор правил прокладки в грунте основывается на технике безопасности и возможности быстро добраться к кабелю в случае аварийной ситуации.

• Закладывать электропроводник под землю допускается на глубину не менее 70 см. Отступать от норматива можно только в случае длины линии больше 5 м и дополнительной защите кабеля трубой. В этом случае достаточно глубины 50 см.
• Для закладки в грунт допустимо использовать только специально для этого предназначенный бронированный проводник. Так кабелю будет обеспечена надежная защита от механических повреждений и от подземных грызунов.
• От фундамента траншея должна быть на расстоянии в 60 см. Непосредственно под основой дома это делать не разрешается. В том случае, когда такого маршрута не избежать, транзитная силовая линия обязательно должна быть заключена в трубу из стали.
• В одной траншее между двумя проводниками следует придерживаться расстояния не меньше 10 см.
• При прокладывании электропроводки в грунте необходимо отступать от деревьев минимум 2 м, а от кустарников – 75 см.
• Располагать проводник от водопроводных и канализационных труб нужно на удалении 1 м, а от газопровода – 2 м.
• При возникновении пересечения под землей нескольких линий, разделяющий их слой грунта должен быть минимум 50 см.
• Лебедка должна дополнительное оснащаться ограничителем, который обеспечит прокладку кабеля без натяжки, с запасом.
• Для соединения электропроводки следует использовать специальные муфты.

• Чтобы обеспечить кабелю надежную защиту, можно использовать асбоцементную трубу. Как вариант подойдет и кирпич, но он не должен быть пустотелым.
• Прокладку проводника нежелательно осуществлять в местах с высокой нагрузкой: дорожки в саду, стоянка автомобиля и т.д.

Обратите внимание! Поверх проводника, уложенного в грунте, обязательно выкладывают сигнальную ленту. Если через некоторое время здесь будут копать, она предупредит работников о прохождении электрокабеля

Как уложить кабель на участке

Процесс создания подземной сети на участке состоит из следующих шагов:

1. Разметьте территорию и выкопайте траншеи согласно вашей схеме. Оптимальные размеры для них: от 80 см в глубину и 20-30 см в ширину. Для прокладки кабеля внешнего освещения глубина может быть на треть меньше.
2. Уберите из траншеи мусор, камни и любые другие острые предметы, которые могут повредить изоляцию провода.
3. Насыпьте песчаную подушку примерно в 10 см толщины. Материал должен располагаться равномерно по всей длине траншеи.

После подготовки траншей время заняться укладкой кабеля. Купленный провод, каким бы прочным и водостойким он ни был, нужно укрыть в трубе. Технически лучшим решением в этой ситуации будут ПНД-трубы. Они как раз предназначены для подобных коммуникаций.

Не нужно покупать материал, который отвечает ГОСТ. Он предназначен для транспортировки питьевой воды, и потому довольно дорогой. Выход — техническая труба из вторсырья. Она в разы дешевле и для электропроводки не хуже.

Внимание! Труба должна быть ровной, гладкой и круглой: как внутри, так и снаружи.

Подземная прокладка кабеля на даче

Обычно на дачном участке возводится насколько строений: дачный дом, баня, летняя кухня, хозяйственный блок и т.д. и т.п. Изначально электричество подведено к одному из них, а электифицировать нужно все. Да и наружное освещение хочется сделать. И возникает проблема выбора – какой из способов прокладки электрических коммуникаций, воздушный или подземный, более подходит для Вашей прекрасной дачи.

Воздушный способ прост и дёшев, если расстояние между объектами невелико. Если расстояние большое, то придется ставить дополнительный столб, опору. Да и висячие гирлянды над головой отнюдь не украшают дачный ландшафт.

Подземный способ прокладки кабеля на даче более эстетичен и подойдет для прокладки на большие расстояния или для оборудования наружного освещения.

Для того, чтобы проложить кабель под землей на даче надо соблюдать все необходимые требования правил безопасности, а также следует изучить особенности вашего дачного участка.

Для начала надо подобрать оптимальный путь прокладки кабеля под землей на дачном участке

Здесь важно, чтобы кабель пролегал, как минимум в метре (а обычно и больше!) от больших деревьев и в местах, где заведомо не будет проводится перекопка. Путь кабеля не должен пролегать под местами, где есть повышенная нагрузка на грунт, например площадка, которая используется для стоянки Вашего автомобиля на даче

Продумайте маршрут прокладки так, чтобы коммуникации не мешали Вам при дальнейшем строительстве. Пусть коммуникации будут немного длиннее, чем провести их под пашней или будущим строением. Лучше всего класть кабель под дорожками, а лучше всего рядом с ними. Настоятельно рекомендуем нарисовать план его расположения.

Не стоит использовать один и тот-же кабель для соединения построек и внешнего освещения – сначала проведите коммуникации между постройками. Они должны делаться один раз и навсегда. Когда всё сделано начинайте экспериментировать с наружным освещением: это работа творческая и не всегда получается с первого раза.

После того, как траншея выкопана, ее надо очистить от таких предметов как камни, куски железа или осколки стекла, которые могут испортить изоляцию кабеля. Затем надо сделать подушку из песка. Толщина подушки должна составить минимум 5, а лучше всего 10 сантиметров, а сам песок должен быть достаточно равномерно распределен по всей длине траншеи.

Настало время выбора кабеля. Все современные виды кабелей и проводов обладают необходимой водостойкостью для прокладки в грунте. Даже обычные установочный провода серии (ПБПП / ПУНП, ПВС, ШВВП) можно спокойно прокладывать под землей или в воде.

Силовые кабели ВВГ

Но всё-таки лучше эти кабели укладывать в трубы ПНД. Если возникла необходимость проложить защищенный футляром кабель, то технические трубы ПНД – идеальное техническое решение. Наиболее популярное использование данных труб – это для защиты электрических, телевизионных и телефонных (интернет) кабелей. Использование гостовской трубы ПНД в данном случае можно, но нецелесообразно, т.к. высокая стоимость сырья и соблюдения всех стандартов производства питьевой трубы увеличивает стоимость проекта в разы. При изготовлении технической трубы ПНД используют различные полиэтиленовые добавки (основой являются вторичное сырьё и брак «трубного» производства), что значительно снижает ее цену.

Трубы ПНД соединяются муфтами (фитингами), но это не гарантирует 100% герметичности – от строения до строения их лучше класть одним куском.

Еще есть специальный бронированный кабель для подземной прокладки – ВББШ. В этот кабель стальной рукав уже встроен и он обладает очень хорошей гидроизоляцией. Его можно класть без дополнительной защиты.

Внимательно осмотрите кабель со всех сторон, для того чтобы проверить целостность его оболочки. Укладывать кабель в траншею (или в трубу) надо таким образом, чтобы он лежал свободно, а не внатяжку.

Уже можно начать засыпку. Кабель надо засыпать песком толщиной сантиметров в 10. Кабель не должен нигде проступать из слоя песка. Сверху на песок насыпается 15-сантиметровый слой грунта. Затем можно (на любителя) уложить сигнальную ленту таким образом, чтобы середина ленты располагалась как раз над кабелем.

Засыпаем траншею целиком, при этом, оставляя небольшой холмик, так как грунт имеет свойство оседать. При использовании труб ПНД вывод в строение обеспечивать фитингами.

Несколько дополнительных советов. Во-первых, при прокладке кабеля под землей на даче между строениями используйте кабель сечением не менее 4 мм. Во-вторых, прокладывайте под землей только цельный кабель, не делайте соединений.

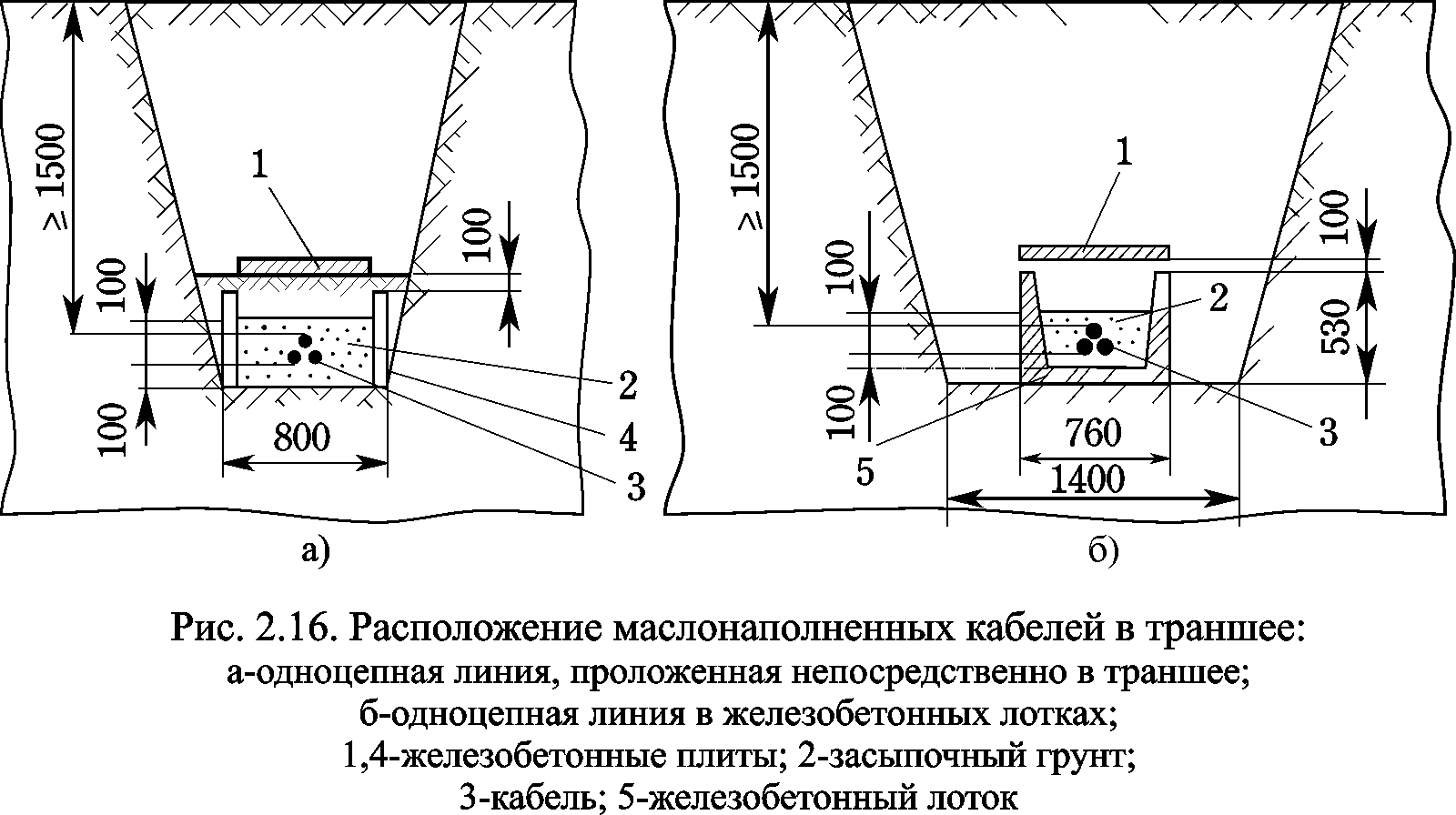

2.3.126

Маслонаполненные кабели низкого давления должны
крепиться на металлических конструкциях таким образом, чтобы была исключена
возможность образования вокруг кабелей замкнутых магнитных контуров; расстояние
между местами крепления должно быть не более 1 м.

Стальные трубопроводы кабельных маслонаполненных линий
высокого давления могут прокладываться на опорах или подвешиваться на
подвесках; расстояние между опорами или подвесками определяется проектом линии.
Кроме того, трубопроводы должны закрепляться на неподвижных опорах для предотвращения
возникновения в трубопроводах температурных деформаций в условиях эксплуатации.

Воспринимаемые опорами нагрузки от веса трубопровода не
должны приводить к каким-либо перемещениям или разрушениям фундаментов опор.
Количество указанных опор и места их расположения определяются проектом.

Механические опоры и крепления разветвительных устройств на
линиях высокого давления должны предотвращать раскачивание труб разветвлений,
образование замкнутых магнитных контуров вокруг них, а в местах креплений или
касаний опор должны быть предусмотрены изолирующие прокладки.

Инструкция по укладке кабеля под землей

Начальный этап предполагает следующие действия:

1. В администрации населенного пункта получают план участка с существующими подземными коммуникациями.
2. Ориентируясь на чертеж, разрабатывают свою схему прокладки линии с привязкой ее к стационарным объектам.
3. С помощью колышков и бечевки выполняют разметку на участке.

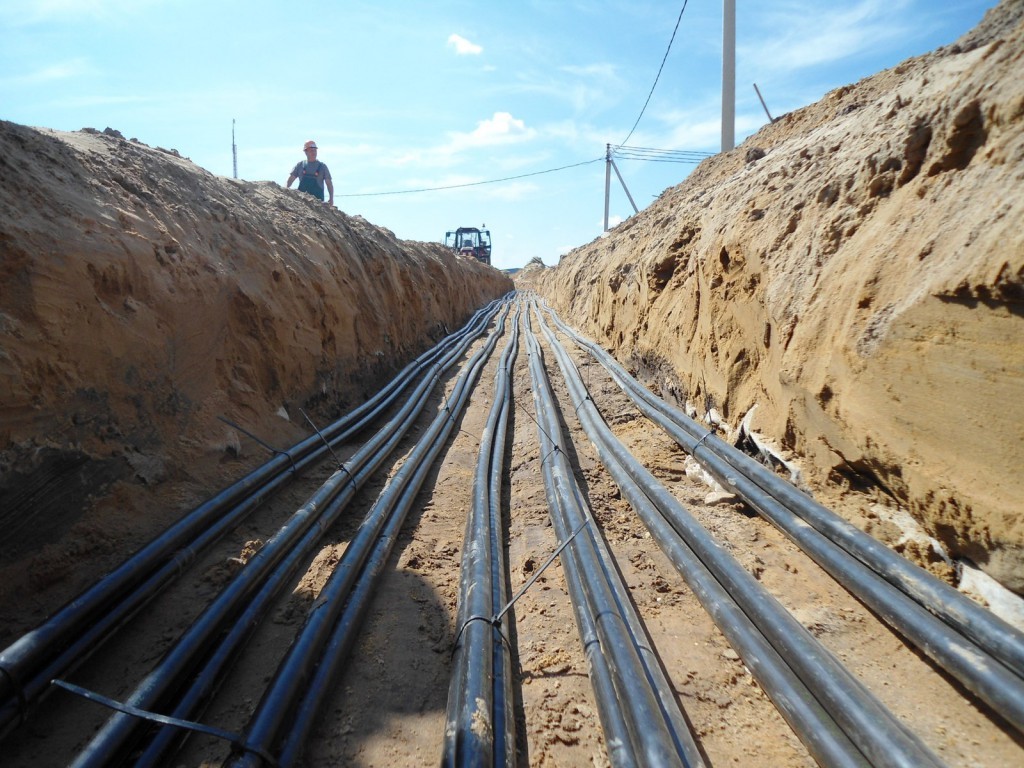

Рытье траншеи

Ширину траншеи подбирают с учетом следующих нормативных требований:

• расстояние между кабелями составляет 10 см;
• песчаная подушка выходит за пределы крайнего проводника на 10 см.

Глубина траншеи – на 200 мм больше нормируемой отметки заложения линии, т.е.:

• на газоне – 0,9 м;
• под дорогой – 1,2 м.

Выкопав траншею до нужной глубины, действуют в таком порядке:

Очищают дно от крупных корневищ, камней, стекла и прочего мусора. Все это может повредить кабель. Насыпают слой песка толщиной 20 см. Он исключает повреждение оболочки и благодаря своим дренажным свойствам отводит влагу. Трамбуют песок, обильно смачивая водой (лучше делать это послойно), чтобы его толщина составила 15 см. Без этого подсыпка просядет и под некоторыми участками кабеля образуются пустоты, что приведет к его локальному перегреву. Неравномерное распределение температур приведет к деформации изделия с последующим повреждением изоляции. Укладывают проводник на песок по волнообразной траектории. Так обеспечивают требуемый ПУЭ запас по длине в 2%, исключающий разрыв изделия при подвижках грунта. Проводят контрольное измерение сопротивления изоляции между жилами и оболочкой. Для этого нужен мегаомметр. Сверху насыпают слой песка толщиной 20 см. Его тоже увлажняют и трамбуют, чтобы высота подушки составила 15 см. Насыпают 15 см земли. Тоже трамбуют

Кладут пластиковую сигнальную ленту оранжевого цвета с надписью «Осторожно, кабель!». Если в траншее лежит несколько проводников, используют 2 или 3 предупреждающих пластика, чтобы они выходили за пределы крайних линий на 5 см. Закапывают траншею

Для компенсации будущей усадки грунт насыпают с небольшим запасом. Снова проверяют мегаомметром сопротивление изоляции. Щупы прибора подсоединяют к жилам попарно, затем – по очереди к каждой из них и к оболочке

Закапывают траншею. Для компенсации будущей усадки грунт насыпают с небольшим запасом. Снова проверяют мегаомметром сопротивление изоляции. Щупы прибора подсоединяют к жилам попарно, затем – по очереди к каждой из них и к оболочке.

Расстояние в 25 см от сигнальной ленты до кабеля тоже установлено нормативами. Оно немного превышает длину штыка лопаты.

В трубе

Кабели без брони помещают в трубы из следующих материалов:

• стали;
• ПНД;
• ПВХ;
• асбеста.

Если трасса делает повороты, вместо трубы применяют пластиковую гофру с двойной стенкой. Выпускают 2 вида таких изделий:

• красные или черные – для силовых кабелей;
• синие – для сигнальных (слаботочных).

Преимущество прокладки в футляре заключается в возможности замены перегоревшего кабеля без вскрытия траншеи.

Нельзя применять:

• металлорукава;
• полипропиленовые трубы;
• канализационные.

Диаметр футляра подбирают так, чтобы провод занимал в нем не более 40% объема.

Под дорожками

Укладки кабеля под территориями с повышенной нагрузкой стараются избегать. К таковым относятся:

• пешеходные дорожки;
• автостоянки и подъездные пути;
• детские площадки.

Если обойти подобный участок нельзя, провод помещают в толстостенную стальную трубу.

Ввод кабеля в дом

ПУЭ запрещает делать ввод кабеля в частный дом под фундаментом, т.к. тот может дать усадку и повредить линию. В конструкции пробивают отверстие, в которое нужно заложить стальную трубу со стенкой в 3–5 мм. Это удобнее делать на этапе заливки фундамента.

По диаметру гильза в 3 раза превышает кабель.

Трубу располагают с небольшим уклоном наружу, чтобы в дом не затекала вода.

После монтажа кабеля трубу закрывают специальными уплотнителями или заполняют несгораемым материалом, например асбестовым шнуром.

Оболочку провода подключают для заземления к PE-шине в распределительном щите, соединенной с врытыми в грунт электродами. Это обеспечит сброс наведенного электричества в почву.
