Изготовление квадратных труб из стали
Крупносерийное производство стальных профильных труб обязательно соответствует нормативам. Но есть и другие способы получения квадратных труб, так называемые кустарные. Например, вальцевание трубы круглого сечения. Этот метод не гарантирует надежности эксплуатации изделия в дальнейшем и не соответствует ГОСТ, поэтому его используют только народные умельцы в подсобном хозяйстве.
Заводы-производители квадратных стальных труб
В России широкомасштабным производством труб квадратного сечения занимаются крупные металлургические заводы. Продукция изготавливается по заказу из стандартного ряда типоразмеров. Заказчик выбирает способ получения и обработки стали в зависимости от назначения будущего проката. В Российской Федерации более 50 заводов, поставляющих трубную продукцию.
Поставщиками профильных труб квадратного сечения в РФ являются:
- «Агрисовгаз» Калужская область.
- Альметьевский трубный завод (Татарстан).
- Амурметалл (Хабаровский край).
- Барнаульский завод механический прессов.
- Борский трубный завод (Нижегородская область).
- Брок-Инвест-Сервис (Москва).
- Вилси-Плюс (г. Калуга).
- Волгатрубопрофиль (Костромская область).
- Волжский механический завод.
- ВТПЗ (Волгоградская область).
- Выксунский металлургический завод.
- ДЗМТ (Республика Дагестан).
- ООО «Строй-Профиль» (Орловская область).
- ЗСМК (Кемеровская область).
- ООО «Октан» (Ставрополье).
- Исаевский машиностроительный завод (г. Коломна).
- Королевский трубный завод.
- Металлург (Москва).
- ОАО МТЗ «Филит».
- Нефтекамский трубный завод.
- Металлинвест (г. Нижний Тагил)
- НМЗ им. Кузьмина (г. Новосибирск).
- ООО «Новый кубанский профиль» (Краснодарский край).
- Первоуральский новотрубный завод
- Рязанский трубный завод и другие.
Производством профильных стальных изделий занимаются на Урале, в Челябинске, Ярославле, Рязани, Башкирии, Алтайском крае. Много заводов в Московской, Волгоградской, Новосибирской, Свердловской области. Ассортимент продукции различается – некоторые компании реализуют трубы небольшого сечения (от 10х10 до 60х60), другие – сечения свыше 80х80 мм.
Технология проката квадратных профильных труб
Сырьевым материалом для бесшовных квадратных труб являются изделия из стали круглого сечения с толщиной стенки от 4 до 14 мм. При холодной деформации получается продукция более низкого качества, но такой способ производства менее затратный и не требует мощного дорогостоящего и габаритного оборудования.
При горячей деформации бесшовных профильных труб структура металла не меняется, что важно для сохранения прочностных свойств изделия. Поэтому такая продукция более высокого качества и используется в сферах, где применяются большие нагрузки. При холодной и горячей деформации используются различное оборудование, но способ проката аналогичен: круглые трубы проходят через валки, вследствие чего деформируются, в результате получается заготовка квадратного сечения
При холодной и горячей деформации используются различное оборудование, но способ проката аналогичен: круглые трубы проходят через валки, вследствие чего деформируются, в результате получается заготовка квадратного сечения.
Как получают электросварные трубы из стали квадратного сечения
Из плоского металлического листа подготавливают штрипсы, которые превращаются путем сгибания в круглую трубу. Затем шов сваривается, зачищается. Заготовку прокатывают на вальцах, что на выходе дает изделие квадратной формы. Но для дальнейшей эксплуатации этого недостаточно – профильная заготовка проходит необходимую процедуру обработки и закаливания
Это важно, чтобы снять излишнее напряжение металла после изгибания
Сталь для труб квадратного сечения
Основной материал для изготовления профильных труб квадратного сечения – нелегированная углеродистая сталь по нормативам ГОСТ 380, 1050, 9045. Но есть изделия, которые производят из легированной стали марок 09Г2, 09Г2С, 10ХСНД (в соответствии с ГОСТ 19281), марок 10Г2, 30ХГСА (по ГОСТ 4543).
Технические требования к профильным трубам регламентируются ГОСТ 13663-86. Здесь указаны требования к внешнему виду, термообработке труб, маркам стали, нормативы механических показателей стальных изделий и др.

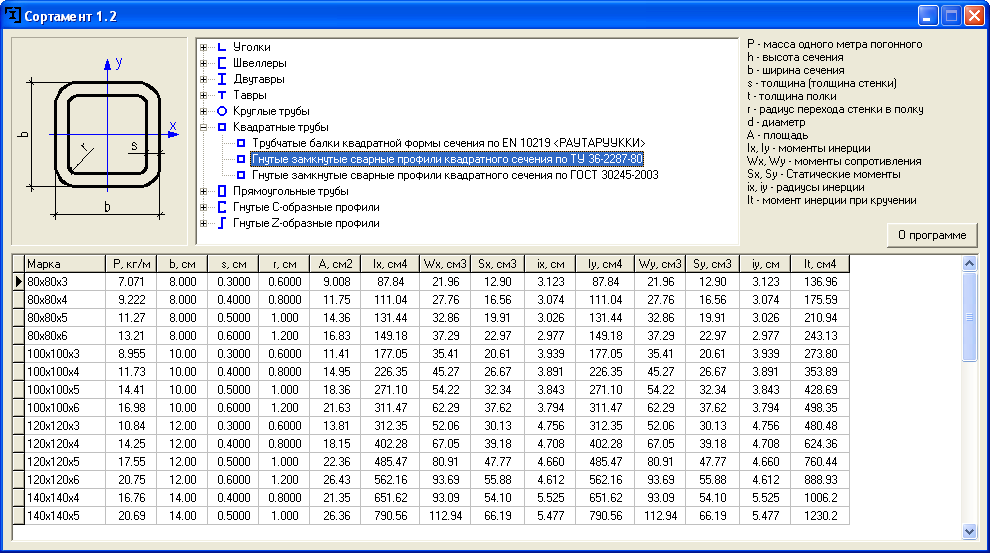

4 Сколько весит профильная труба – расчет при помощи калькулятора
Последний способ установления веса трубы квадратного либо прямоугольного профиля заключается в использовании готовых калькуляторов, имеющихся на множестве специализированных сайтов. Воспользоваться подобной методикой может любой человек, ПК которого подключен к глобальной сети. Никаких сложностей с эксплуатацией калькулятора у него не возникнет. Нужно лишь ввести в предлагаемые поля следующие значения трубы:
- длину сторон;
- длину изделия;
- толщину стенок.
После этого выбирается сталь (ее марка), являющаяся исходным сырьем для выпуска трубы, нажимается кнопка “Расчет”. Перед нами появится показатель массы изделия. В большинстве случаев вес определяется с некоторой погрешностью. То есть он, вполне возможно, будет незначительно отличаться от табличных величин и от данных, полученных формульными расчетами.
Кстати, описанные нами калькуляторы обычно дают возможность определить вес и многих других видов металлопроката, например:
- прута;
- круга;
- двутавровой балки;
- разных видов швеллеров;
- шестигранника;
- квадрата;
- уголка.
При этом все озвученные изделия могут изготавливаться не только из стали, но и из иных материалов: латуни, магния, меди, чугуна разных марок, бронзы, титана, алюминия и так далее.
Последний штрих – большая часть калькуляторов позволяет производить и обратные расчеты. Например, определять по известной массе трубы ее метраж. Такая функция может понадобиться тогда, когда человеку требуется узнать, сколько погонных метров изделия, допустим квадрата 60х60 мм, приходится на одну тонну или килограмм его массы.

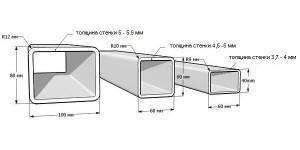

Какие бывают размеры профильной трубы, виды обработки проката
Наиболее востребованными являются следующие размеры (мерной длины до 12 м и в отрезках кратного формата):
- квадратные трубы – сечение от 15х15 до 60х60 мм;
- прямоугольный профиль – сечение от 15х20 до 44х80 мм.
Стальные трубы профильные (размеры ГОСТом регламентируются) по способу обработки преимущественно подразделяются на такие виды:
Самые востребованные размеры сечения прямоугольной трубы от 15х20 до 44х80 мм
- бесшовные холоднодеформированные (холоднотянутые и холоднокатаные);
- горячедеформированные бесшовные стальные трубы (горячекатаные, горячепрессованные и горячекованые);
- горячедеформированные сварные (прямошовные, спиральношовные);
- бесшовные (центробежнолитые, теплокатаные и теплотянутые) изделия;
Статья по теме:
Для чего нужно знать диаметр трубы? Разновидности данных параметров. Единицы измерения: дюймы и миллиметры. Таблицы диаметров стальных труб.
- прямошовные (электросварные и сварные);
- свертываемые, паяные и печной сварки трубы;
- холоднодеформированные (тянутые и катаные);
- стальные трубы с обработанной поверхностью;
- обработанные (полированные и шлифованные) изделия с металлическим и неметаллическим покрытием;
- никелированные и с антикоррозийным покрытием.
Известны такие основные параметры профильной трубы:
По способу обработки профильные трубы могут быть бесшовные и сварные
- вид профиля (геометрическая форма на срезе);
- марка стали или другого металла;
- длина трубы;
- диаметр сечения (размеры труб в дюймах и в миллиметрах);
- толщина стенки;
- наличие шва;
- присутствие дополнительной обработки: оцинковка, шлифовка, полирование и пр.
Выпускаются трубы с обработанными срезами, с резьбой на одном или обоих концах и другим типом отделки торцов:
- суженные и развальцованные металлические стержни;
- подшипниковые стальные трубы;
- изделия с высаженными концами и другими видами обработки.
Помимо прямоугольных и квадратных конструкций, соответственно ГОСТу, размеры труб и их форма могут варьироваться в пределах:
- каплевидного и многоугольного проката;
- овального и плоскоовального стального профиля.
Бесшовные трубы могут быть теплотянутые, теплокатаные и центробежнолитые
Строительные потребности: профильные трубы, размеры стенок
В настоящее время наиболее востребованными являются мебельный и строительный профили. Трубы прямоугольного и квадратного сечения выпускаются в соответствии с нормами ГОСТ 30245-2003. Без них сложно представить промышленное, военное и гражданское строительство. Данные изделия применяются для изготовления таких конструкций:
- построек каркасного типа;
- лестниц и ступеней;
- перекрытий;
- навесов и ферм;
- стоек и подпорок;
- мостовых колонн;
- железнодорожных пролетов;
- складских помещений и комплексов в сфере логистики.
Овальный профиль широко используется не только в строительстве, но также и в мебельном производстве
Мебельные заготовки представляют собой никелированный или шлифованный, овальный или квадратный профиль. Чаще всего они формируются из стальных штрипсов толщиной не более 1,5 мм. Это обусловлено потребностью в легких конструкциях. Такие детали не рассчитаны на повышенную нагрузку, они подвержены механическим воздействиям разрушительного характера. Как правило, мебельные заготовки являются тонкостенными изделиями небольшой длины:
- детали квадратного сечения размерами от 10х10 до 30х30 мм;
- элементы прямоугольного вида – от 20х10 до 40х25 мм;
- заготовки овального и плоскоовального типа в пределах формата 10х20 мм.
Мебельный профилированный трубопрокат выпускается в соответствии с ТУ предприятий, например, ТУ 14-105-737-2004, а также согласно перечисленным ранее нормам ГОСТа. Высокие требования предъявляются к качеству обработки поверхности и геометрии труб. Овальный и плоскоовальный профили эстетичны, они имеют меньшие размеры. Цена за метр профильных труб, используемых для мебельного производства, будет на порядок выше стоимости других видов изделий трубопроката.
Вес профильной трубы: таблицы и трубный калькулятор
Строительная наука – это сложная взаимосвязь физики и математики, здесь не обойтись без определенных знаний и умения высчитывать различные значения
Например, для правильной организации перевозки, важно заранее знать вес профильной трубы, а не только её габариты и размеры, иначе вы просто можете подобрать транспорт для перевозки или не вместить все трубы в одну машину. Давайте разберемся, как подсчитать удельный вес трубы определенного типа, какие виды труб бывают и как лучше всего перевезти их
Виды и типоразмеры труб
Профильные трубы сегодня имеют большую популярность и применяются в различной строительной деятельности, начиная от укладки тротуарной плитки и заканчивая сварочными работами. В связи с этим на рынке существует несколько видов металлических профильных труб:
- Прямоугольные;
- Квадратные;
- Овальные;
- Плоскоовальные;
- Шестигранные;
- Треугольные.
Самыми популярными видами профиля являются прямоугольные, квадратные и овальные трубы.
Типоразмеры профильных труб так же имеют большой ассортимент. Стандартные профтрубы имеют диаметр от 15 до 300 миллиметров, толщина стенок от 1 до 12 миллиметров, а вот вес определяется при помощи специальной формы – он напрямую зависит от того какой формы труба и какие размеры она имеет.
Маркировка, условные обозначения и ГОСТ
В зависимости от типоразмера и вида, стальные трубы имеют различную маркировку, которая прописана в государственных стандартах Российской Федерации:
- ГОСТ 8639 82 – профильная труба стальная квадратная;
- ГОСТ 8645 82 –прямоугольная;
- ГОСТ 10704 91 – электросварная прямошовная;
- ГОСТ 8642 68 – овальная.
Это основные 4 вида имеющих наибольшую популярность в строительной сфере.
Таблицы веса стальных труб различных ГОСТ и ТУ 1 метра
Для того чтобы вычислить удельную массу профиля, применяется специальная таблица веса профильной трубы, с помощью которой можно вычислить массу определенного вида трубы умножив длину на вес погонного метра.
Характеристики лучших производителей и стандартные размеры их изделий приведены ниже в таблицах.
ГОСТ 8639 82 – Трубы стальные квадратные
Параметры квадрата сечения | Вес 1 погонного метра |
15×15х1.0 | 0,479 |
15×15х1.2 | 0,501 |
15×15х1.5 | 0,605 |
20×20х1.2 | 0,689 |
20×20х1.5 | 0,841 |
20×20х2 | 1,08 |
25×25х1.2 | 0,877 |
25×25х1.5 | 1,07 |
25×25х2 | 1,39 |
30×30х1.5 | 1,31 |
30×30х2 | 1,70 |
40×40х1.5 | 1,78 |
40×40х2 | 2,33 |
40×40х2.5 | 2,85 |
40×40х3 | 3,36 |
40×40х4 | 4,30 |
50×50х2.5 | 3,64 |
50×50х3 | 4,31 |
50×50х3.5 | 4,94 |
50×50х4 | 5,56 |
60×60х2 | 3,59 |
60×60х2.5 | 4,43 |
60×60х3 | 5,25 |
60×60х3.5 | 6,04 |
60×60х4 | 6,82 |
80×80х3 | 7,13 |
80×80х4 | 9,33 |
80×80х5 | 11,44 |
80×80х6 | 13,46 |
100×100х3 | 9,02 |
100×100х4 | 11,84 |
100×100х5 | 14,58 |
100×100х6 | 17,22 |
100×100х7 | 17,3 |
100×100х8 | 22,25 |
120×120х4 | 14,35 |
120×120х5 | 17,72 |
120×120х6 | 20,99 |
120×120х8 | 27,27 |
140×140х5 | 20,86 |
140×140х6 | 24,76 |
150×150х5 | 22,43 |
150×150х6 | 26,64 |
150×150х8 | 34,81 |
160×160х4 | 19,38 |
160×160х5 | 24,00 |
160×160х6 | 28,53 |
160×160х8 | 37,32 |
180×180х5 | 27,14 |
180×180х6 | 32,30 |
180×180х8 | 42,34 |
180×180х10 | 52,03 |
200×200х6 | 36,06 |
200×200х8 | 47,37 |
200×200х10 | 58,31 |
200×200х12 | 68,89 |
250×250х6 | 45,48 |
250×250х8 | 59,93 |
250×250х10 | 74,01 |
250×250х12 | 87,73 |
300×300х6 | 54,90 |
300×300х8 | 72,49 |
300×300х10 | 89,71 |
300×300х12 | 106,6 |
ГОСТ 8645 82 – Трубы стальные прямоугольные
Параметры | Вес 1 погонного метра |
20x10x1.2 | 0,501 |
20x10x1.5 | 0,605 |
25x10x1.5 | 0,723 |
28x25x1.2 | 0,934 |
28x25x1.5 | 1,15 |
28x25x2 | 1,48 |
30x15x1.5 | 0,959 |
30x20x1.5 | 1,08 |
30x20x2 | 1,39 |
40x20x1.5 | 1,31 |
40x20x2 | 1,70 |
40x25x1.5 | 1,43 |
40x25x2 | 1,86 |
40x25x2.5 | 2,27 |
50x25x1.5 | 1,67 |
50x20x2 | 2,02 |
50x25x2 | 2,17 |
50x30x2 | 2,32 |
50x30x2.5 | 2,86 |
50x40x2.0 | 2,65 |
50x40x2.5 | 3,25 |
50x40x3.5 | 4,39 |
60x30x2 | 2,65 |
60x30x2.5 | 3,25 |
60x30x3 | 3,83 |
60x40x2 | 2,96 |
60x40x3 | 4,30 |
60x40x3.5 | 4,94 |
60x40x4 | 5,56 |
80x40x2 | 3,59 |
80x40x2.5 | 4,43 |
80x40x3 | 5,25 |
80x40x4 | 6,82 |
80x60x3 | 6,19 |
80x60x4 | 8,07 |
100x50x3 | 6,66 |
100x50x4 | 8,70 |
100x50x5 | 10,65 |
100x60x3 | 7,13 |
100x60x4 | 9,33 |
100x60x5 | 11,44 |
100x80x4 | 10,59 |
100x80x5 | 13,01 |
120x60x3 | 8,07 |
120x60x4 | 10,59 |
120x60x5 | 13,00 |
120x80x4 | 11,84 |
120x80x5 | 13,01 |
120x80x6 | 17,22 |
140x60x4 | 11,84 |
140x60x5 | 14,58 |
140x100x4 | 14,35 |
140x100x5 | 17,72 |
140x100x6 | 20,99 |
150x100x5 | 18,50 |
150x100x6 | 21,93 |
150x100x8 | 28,53 |
160x80x5 | 17,72 |
160x120x5 | 20,86 |
160x120x6 | 24,76 |
180x100x6 | 24,76 |
180x100x8 | 32,29 |
200x120x5 | 24,00 |
200x120x6 | 28,53 |
200x160x5 | 27,14 |
200x160x6 | 32,30 |
230x160x8 | 46,11 |
Конечно же для удобства при приобретении трубы её можно порезать на несколько частей, поэтому примите во внимание что длина может быть от 3 до 12 метров, в зависимости от желания клиента. Так же существуют специальные размеры, отличающиеся от стандартных, при необходимости их можно заказать по индивидуальному заказу. А теперь можно разобраться, как подсчитывается вес погонного метра профильной трубы
А теперь можно разобраться, как подсчитывается вес погонного метра профильной трубы.
Характеристики профильной трубы
Главное преимущество этого материала — экономичность. За счет полой конструкции и ребер жесткости экономится большой процент стали. Кроме того, использование профильной трубы позволяет сократить расход других строительных материалов.
Возведение высоких сооружений с использованием профильных труб (леса, рекламные конструкции, каркасы зданий) возможно благодаря их особой легкости. Этот материал позволяет снизить нагрузку на фундамент здания и увеличить его высоту. За счет профильных труб снижается металлоемкость объектов. При этом надежность всего сооружения сохраняется. Наряду с профильными трубами, для увеличения прочности конструкций широко используется арматура а500с. Этот и другие виды арматуры вы можете заказать в нашей компании.
Прочность профильных труб и узловых соединений обеспечивает надежность любых сооружений
Это особенно важно при создании, например, наружной рекламы и металлических каркасов, где трубы дополнительно не соединяются с помощью бетона
Широкое применение в строительстве профильные трубы нашли во многом за счет особенностей сечения. Плоские грани более удобны при укладке на ровную поверхность.
Несмотря на легкость и гибкость, профильные трубы — это достаточно прочный материал. Они способны выдерживать значительные статические нагрузки, устойчивы к коррозии и воздействию других внешних факторов окружающей среды.
Профильные трубы получаются путем электросварки. Поэтому особое значение приобретает качество шва. Именно от него зависит прочность всего изделия. Современные технологии позволяют производителям изготавливать профильные трубы с качественным и прочным швом. Благодаря аккуратному исполнению, эти изделия приобретают эстетичный внешний вид и могут использоваться для дизайна интерьера, создания декоративных уличных конструкций и т.д.
Какую нагрузку выдерживает профильная труба
Нагрузка, которую выдерживает профильная труба, зависит от ее сечения, толщины стенки и характеристик стали, из которой ее изготовили. Также влияет и способ изготовления. Но все эти факторы учитывают только когда рассчитывают каркасы для зданий, пролеты мостов, фермы перекрытий и т.д. В менее ответственных конструкциях обычно ограничиваются тем, что оценивают уровень нагрузки, который может воздействовать на сооружение, а трубу берут примерно с 20% запасом по прочности. Это страховка «на всякий» случай.
Размер профильной трубы | Максимальная нагрузка (в кг) на пролет длиной | |||||
---|---|---|---|---|---|---|
1 метр | 2 метра | 3 метра | 4 метра | 5 метров | 6 метров | |
40*40*2 | 709 | 173 | 72 | 35 | 16 | 5 |
40*40*3 | 979 | 231 | 96 | 46 | 21 | 6 |
50*50*2 | 1165 | 286 | 120 | 61 | 31 | 14 |
50*50*3 | 1615 | 396 | 167 | 84 | 43 | 19 |
60*60*2 | 1714 | 422 | 180 | 93 | 50 | 26 |
60*60*3 | 2393 | 589 | 250 | 129 | 69 | 35 |
80*80*3 | 4492 | 1110 | 478 | 252 | 144 | 82 |
100*100*3 | 7473 | 1851 | 803 | 430 | 253 | 152 |
100*100*4 | 9217 | 2283 | 990 | 529 | 310 | 185 |
120*120*4 | 13726 | 3334 | 1484 | 801 | 478 | 296 |
140*140*4 | 19062 | 4736 | 2069 | 1125 | 679 | 426 |
Несколько слов о нагрузках. Тут действует простой принцип: лучше перестраховаться и взять более «выносливую» трубу, чем переделывать все заново. Поэтому сбор нагрузок — очень важный этап в выборе сечения профильной трубы. В частном домостроении обычно из стального профиля делают каркас для сарая, беседки, навеса. В таких случаях надо учитывать массу снега. Именно он обычно становится причиной разрушений.
Размер прямоугольной трубы | Максимальная нагрузка (в кг) на пролет длиной | |||||
---|---|---|---|---|---|---|
1 метр | 2 метра | 3 метра | 4 метра | 5 метров | 6 метров | |
50*25*2 | 684 | 167 | 69 | 34 | 16 | 6 |
60*40*3 | 1255 | 308 | 130 | 66 | 35 | 17 |
80*80*2 | 1911 | 471 | 202 | 105 | 58 | 31 |
80*40*3 | 2672 | 658 | 281 | 146 | 81 | 43 |
80*60*3 | 3583 | 884 | 380 | 199 | 112 | 62 |
100*50*4 | 5489 | 1357 | 585 | 309 | 176 | 101 |
120*80*3 | 7854 | 1957 | 846 | 455 | 269 | 164 |
Из профильной трубы еще варят арки или перголы, каркасы для подпорных систем, собирают заборы. С арками надо вообще быть аккуратными. Они же обычно делаются под растения. При расчете к массе стволов/ветвей добавляйте еще снеговую нагрузку. А в летний период стоит учитывать зеленую массу и ветер. В таком сочетании нагрузки тоже не слабые.
Трубы электросварные
К данной группе относятся стальные электросварные прямошовные трубы из углеродистой и низколегированной стали, применяемые для трубопроводов и конструкций различного назначения.
Существует много видов электросварных прямошовных труб, в том числе:
- круглые;
- профильные (квадратные, прямоугольные, овальные);
- профили стальные гнутые замкнутые сварные (квадратные и прямоугольные).
Трубы электросварные круглые
К данной группе относятся стальные электросварные прямошовные трубы диаметром:
- от 10 до 530мм по ГОСТ 10705-91 PDF;
- от 478 до 1420мм по ГОСТ 10706-76 PDF.
Сортамент труб соответствует ГОСТ 10704-91 PDF.
По длине трубы изготовляют:
- немерной длины от 2 до 12м;
- мерной длины от 5 до 12м;
Трубы диаметром свыше 426мм изготовляют только немерной длины
Трубы мерной и кратной длины изготовляют двух классов точности по длине:
- с обрезкой концов и снятием заусенцев;
- без заторцовки и снятия заусенцев (с порезкой в линии стана).
Трубы изготовляют из стали марок:
- Ст2сп, Ст2пс, Ст2кп, Ст4сп, Ст4пс, Ст4кп по ГОСТ 380 PDF
- 10, 10пс, 20, 35, 45, 08кп по ГОСТ 1050 PDF.
В зависимости от показателей качества трубы изготовляют следующих групп:
- А — с нормированием механических свойств;
- Б — с нормированием химического состава;
- В — с нормированием механических свойств и химического состава;
- Д — с нормированием испытательного гидравлического давления.
Трубы изготовляют термически обработанными (по всему объему трубы или по сварному соединению), горячередуцированными и без термической обработки.
На трубах диаметром 57мм и более допускается один поперечный шов.
Трубы диаметром 820мм и более должны иметь два продольных и один поперечный шов.
Трубы электросварные профильные, квадратные, прямоугольные, овальные)
К данной группе относятся электросварные профильные трубы, изготовленные согласно ГОСТ 13663-86 PDF.
Сортамент электросварных труб соответствует:
- квадратных — ГОСТ 8639-82 PDF;
- прямоугольных — ГОСТ 8645-68 PDF;
- овальных — ГОСТ 8642-68 PDF.
Электросварные профильные трубы изготовляют наружными размерами от 10 до 100мм толщиной стенки от 1,0 до 5мм длиной:
- немерной длины — от 1.5 до 9м;
- мерной длины — от 5 до 9м;
- длины кратной мерной — любой кратности, не превышающей нижнего предела установленного для мерных труб.
Трубы изготовляют из стали марок:
- Ст2сп, Ст2пс, Ст2кп, Ст4сп, Ст4пс, Ст4кп по ГОСТ 380 PDF;
- 10, 10пс, 20, 35, 45, 08кп по ГОСТ 1050 PDF.
В зависимости от назначения трубы должны изготовляться следующих групп:
- А- с нормированием механических свойств;
- В — с нормированием механических свойств и по химическому составу.
Трубы изготовляют термически обработанными или без термической обработки.
Профили стальные гнутые замкнутые сварные (квадратные и прямоугольные)
Профили стальные гнутые замкнутые сварные (квадратные и прямоугольные) изготовляют согласно ГОСТ 30245-2003 PDF размером от 80 до 300мм немерной, мерной, кратной мерной длиной в пределах от 6 до 12м.
Предельные отклонения по высоте и ширине профиля высоте(ширине)профиля до 100мм — ±1,5мм;
при высоте (ширине) профиля более 100мм — ± 2мм.
Предельные отклонения по толщине профиля не должны превышать:
- при толщине 2,0-3,5мм — ±0,22; при толщине 3,5-3,9мм — ±0,24;
- при толщине 3,9-5,5мм — +0,3/-0,5;
- при толщине 5,5-7,5мм — +0,25/-0,6;
- при толщине 7,5-10,0мм — +0,3/-0,8;
- при толщине 10,0-12,0мм — +0,3/-0,8.
Предельные отклонения по длине профилей мерной и кратной мерной длины не должны быть более +60мм.
Купить в компании МЕТАЛЛСЕРВИС
Главная
>ГОСТЫ И ТУ > Электросварные трубы
Труба профильная
/ Стройматериалы / Труба профильная
Труба профильная | тн | 15х15х1,5 | 50600.00 |
Труба профильная | тн | 20х20х1,5; 25х25х1,5; 30х20х1,5; 30х30х1,5; 50х25х1,5 | 49390.00 |
Труба профильная | тн | 20х20х2,0; 30х20х2,0; 40х20х2,0; 40х25х2,0; 120х120х8,0; 140х140х5,0/6,0/7,0; 150х100х6,0/8,0; 150х150х8,0; 160х80х5,0; 160х120х4,0 | 47740.00 |
Труба профильная | тн | 25х25х2,0; 30х30х2,0; 50х30х2,0; 60х30х2,0; 60х40х2,0 | 47300.00 |
Труба профильная | тн | 28х25х2,0; 40х40х2,5/3,0/4,0; 50х50х3,0/4,0; 60х60х2,5/3,0/3,5/4,0; 70х70х4,0/5,0 | 46640.00 |
Труба профильная | тн | 30х30х3,0 | 35750.00 |
Труба профильная | тн | 40х20х1,5 | 49610.00 |
Труба профильная | тн | 40х20х2,5/3,0 | 47190.00 |
Труба профильная | тн | 40х25х1,5 | 49170.00 |
Труба профильная | тн | 40х25х2,5/3,0; 40х40х2,0; 50х25х2,0; 50х50х2,0; 60х60х2,0; 80х40х2,0 | 47080.00 |
Труба профильная | тн | 40х40х1,5; 120х120х7,0 | 49060.00 |
Труба профильная | тн | 50х25х2,5; 50х30х2,5/3,0; 60х30х2,5/3,0; 60х40х2,5/3,0/4,0; 120х120х4,0/5,0/6,0 | 46750.00 |
Труба профильная | тн | 60х60х5,0 | 50050.00 |
Труба профильная | тн | 70х70х3,0; 80х40х2,5/3,0/4,0; 80х60х3,0/4,0; 80х80х3,0/4,0/5,0/6,0; 90х90х4,0/5,0; 100х40х4,0; 100х50х3,0/4,0; 100х60х3,0/4,0/5,0; 100х80х4,0; 100х100х3,0/4,0/5,0/6,0; 120х60х4,0/5,0; 120х80х4,0/6,0 | 46420.00 |
Минимальный объем заказа: от 10000 руб
Диаметры стальных труб таблица размеров
- Описание
- Сфера применения
- Преимущества
Труба профильная выпускается из углеродистой, нержавеющей и легированной стали, в процессе производства применяется гальваническая обработка, оцинковка или порошковая окраска.
Это крепкое и многофункциональное изделие, которое применяется активно в строительных сферах, в промышленности и быту. Благодаря своей невысокой металлоемкости, профильная труба позволяет существенно экономить на бюджете строительства (до 20%).
Труба профильная. Классификация материала
По форме поперечного размера профильная труба делится на такие разновидности:
- овальная – ГСТ 8642-68;
- прямоугольная – ГОСТ 8645-68;
- квадратная – ГОСТ 8639-82.
В соответствии со стандартами, у квадратных и прямоугольных профильных труб размер ребер жесткости находится в пределах 15-450 мм, при мерной длине – 6-12 мм и толщине металла – 1-12 мм.
Производство профильной трубы
Профильная труба выпускается одним из двух способов:
- Сварочный способ – профильные трубы производят из листового металла, который сгибают, придавая изделию нужную форму, а стык заваривается по всей длине.
- Холодная или горячая вальцовка. Для этого используется круглая заготовка (электросварная или бесшовная), которую пропускают сквозь систему сдавливающих валиков и на выходе получается профиль квадратной формы.
Если вам нужна качественная труба профильная (размеры и цены указаны на сайте), соответствующая ГОСТ, можете заказать в компании «От А до Я теплострой». Оплата возможна наличным и безналичным расчетом.
Профили с прямоугольным или квадратным сечением применяют чаще всего для производства сварных конструкций в масштабных строительствах.
Изделие незаменимо при сооружении каркасов зданий, пролетов и перекрытий, различных металлоконструкций – телевизионных вышек, опоры рекламных щитов, строительных лесов и пр. Труба из холоднокатаной стали широкое применяется при производстве мебели – это ножки стульев, столов, механизмы и каркасные элементы.
Материал используют и в быту – для опорных стоек заборов, каркаса для теплиц, в качестве основы под межэтажные и чердачные лестницы.
Среди достоинств профильной трубы стоит выделить следующее:
- долговечность и надежность;
- износоустойчивость;
- способность выдерживать значительные нагрузки;
- устойчивость к химическим веществам;
- доступная стоимость.
Назад
Преимущества профильных труб
У труб некруглого сечения отмечается несколько важных достоинств, к числу которых относятся:
- хорошая прочность и жесткость благодаря наличию ребер жесткости;
- меньший вес, чем у круглой трубы с сопоставимой площадью сечения за счет меньшей толщины стенок;
- высокая устойчивость к сжимающим и изгибающим нагрузкам;
- устойчивость к деформациям;
- бюджетная цена.
Кроме того, форма профильных труб способствует тому, что они компактно укладываются и не перекатываются при транспортировке и хранении.
Видео описание
Посмотрев это видео, вы получите ещё некоторые сведения о профильных трубах:
Таблицы веса погонного метра квадратных труб различных ГОСТ и ТУ из различных металлов и сплавов
Наименование и размеры трубы | Ширина a, мм | Толщина стенки, мм | Вес метра трубы | Метров в тонне | Плотность, кг/м³ | Стандарт |
---|---|---|---|---|---|---|
Труба 10х1 | 10 | 1 | 0.2690 кг. | 3717.5 м. | 7850 | ГОСТ 8639-82 |
Труба 15х1 | 15 | 1 | 0.4260 кг. | 2347.4 м. | 7850 | ГОСТ 8639-82 |
Труба 15х1.5 | 15 | 1.5 | 0.6050 кг. | 1652.9 м. | 7850 | ГОСТ 8639-82 |
Труба 20х1 | 20 | 1 | 0.5830 кг. | 1715.3 м. | 7850 | ГОСТ 8639-82 |
Труба 20х1.5 | 20 | 1.5 | 0.8410 кг. | 1189.1 м. | 7850 | ГОСТ 8639-82 |
Труба 20х2 | 20 | 2 | 1.0750 кг. | 930.2 м. | 7850 | ГОСТ 8639-82 |
Труба 25х1 | 25 | 1 | 0.7400 кг. | 1351.4 м. | 7850 | ГОСТ 8639-82 |
Труба 25х1.5 | 25 | 1.5 | 1.0700 кг. | 934.6 м. | 7850 | ГОСТ 8639-82 |
Труба 25х2 | 25 | 2 | 1.3900 кг. | 719.4 м. | 7850 | ГОСТ 8639-82 |
Труба 30х2 | 30 | 2 | 1.7000 кг. | 588.2 м. | 7850 | ГОСТ 8639-82 |
Труба 30х3 | 30 | 3 | 2.4200 кг. | 413.2 м. | 7850 | ГОСТ 8639-82 |
Труба 40х2 | 40 | 2 | 2.3300 кг. | 429.2 м. | 7850 | ГОСТ 8639-82 |
Труба 40х3 | 40 | 3 | 3.3600 кг. | 297.6 м. | 7850 | ГОСТ 8639-82 |
Труба 40х4 | 40 | 4 | 4.3000 кг. | 232.6 м. | 7850 | ГОСТ 8639-82 |
Труба 50х3 | 50 | 3 | 4.3100 кг. | 232 м. | 7850 | ГОСТ 8639-82 |
Труба 50х4 | 50 | 4 | 5.5600 кг. | 179.9 м. | 7850 | ГОСТ 8639-82 |
Труба 50х5 | 50 | 5 | 6.7300 кг. | 148.6 м. | 7850 | ГОСТ 8639-82 |
Труба 60х3.5 | 60 | 3.5 | 6.0400 кг. | 165.6 м. | 7850 | ГОСТ 8639-82 |
Труба 60х4 | 60 | 4 | 6.8200 кг. | 146.6 м. | 7850 | ГОСТ 8639-82 |
Труба 60х5 | 60 | 5 | 8.3000 кг. | 120.5 м. | 7850 | ГОСТ 8639-82 |
Труба 80х4 | 80 | 4 | 9.3300 кг. | 107.2 м. | 7850 | ГОСТ 8639-82 |
Труба 80х5 | 80 | 5 | 11.4400 кг. | 87.4 м. | 7850 | ГОСТ 8639-82 |
Труба 80х6 | 80 | 6 | 13.4600 кг. | 74.3 м. | 7850 | ГОСТ 8639-82 |
Труба 100х6 | 100 | 6 | 17.2200 кг. | 58.1 м. | 7850 | ГОСТ 8639-82 |
Труба 120х6 | 120 | 6 | 20.9900 кг. | 47.6 м. | 7850 | ГОСТ 8639-82 |
