Какие и когда использовать профили для гипсокартона (ГКЛ)

Советы по выбору качественного крепежа и профилей

Перед покупкой проверьте, чтобы профильные элементы были ровными, имели соответствующий размер и неповрежденное оцинкованное покрытие. Интересуясь, как выбрать профиль для гипсокартона, помните, что толщина его менее 0,55 мм не допускается. Не стоит забывать, что не всё, что продается на рынке и в магазине, соответствует нормам.

Бывают следующие виды брака:

#1. Металл имеет недостаточную толщину – это большой недостаток. Ведь тогда при работе саморезы прокручиваются, так как быстро срывается резьба. Проверить толщину легче всего с помощью инструмента (штангенциркуля). Если его под рукой нет, то как вариант, можно сравнить профили от разных производителей.

#2. Следы ржавчины однозначно должны вас насторожить. Раз уж начался процесс коррозии, то он будет и дальше продолжаться. И еще: если пачка профилей блестит от обильной смазки, то это недобрый знак. Скорее всего, продавец так попытался замаскировать то, что покрытие некачественное.

#3. Неправильная прокатка видна почти сразу – достаточно вытащить отдельную деталь из пачки. Если посмотреть на нее вдоль, то можно заметить, что профиль весь перекручен, а форма его, мягко говоря, далека от идеала. Однозначно надо отказаться от покупки, а то замучаетесь выставлять профили. Кстати, когда их хранят неправильно, тоже возникают подобные проблемы – детали выгибаются и деформируются.

#4. Неточные размеры — один из самых недопустимых видов брака. Особенно если у стартового профиля высота полки оказывается меньше, чем нужно. И работать неудобно, и каркас получится так себе. Для гладких деталей типа CW высота полки должна быть точно 5 см, а для рифленых ПС Gyproc-Ультра допускается чуть меньшее значение. И даже если размеры профиля для гипсокартона чуть меньше, чем надо (2,48 м вместо 2,5 м, как делают некоторые изготовители), не стоит этого допускать.

#5. Если насечка сделана слишком редко или чересчур слабо, то саморезы вкручивать будет тяжело. Они долго пляшут по поверхности, отказываясь идти в нужное место. А если ребра у полок CD профиля слишком велики, то саморезы LN тоже нелегко вкрутить. Их жало неизменно оказывается на наклонных плоскостях.

#6. При покупке крепежа проверяем острие — для этого можно даже попробовать вкрутить парочку саморезов в металл. Визуально проверьте, нет ли в пачке крепежа, у которого острие сломано или присутствуют остатки металла. Головки тоже проверяйте – у них должны быть четкие шлицы, хорошо прорезанные. Иначе бита не удержится на саморезе. Брак шлицы может заключаться в литье плохого качества или металле, ее забившем. Никаких следов ржавчины быть не должно.

#7. Профиль с заусенцами никогда не берите – все руки будут изрезаны. Очень опасная и острая штука.

#8. У дюбелей проверяйте пробки из пластика. Если на них много наплывов, то впихнуть такие пробки в отверстие трудно. Пробка слабо держится в отверстии и плохо раскрывается.

Расчет профилей

Следующий этап – расчет количества профилей, необходимых для создания каркаса. Расчет производится по следующей схеме:

  1. в первую очередь определяется количество направляющий. Для этого необходимо определить периметр стены (потолка, перегородки) и периметр каждого проема (окна, двери и так далее). Сумма периметров и будет являться длиной профилей, необходимой для обшивки;

Определение общей длины направляющих профилей

далее определяется количество стоек

Здесь важно учитывать следующее правило – расстояние между стойками не должно превышать 60 см. Даже если последнее расстояние составляет 70 см, то стойка должна быть установлена на расстоянии 10 см от края

Для получения общей длины необходимо количество стоек умножить на высоту помещения;
количество перемычек. Горизонтальные перемычки можно устанавливать на расстоянии 60 – 80 см друг от друга. Общая длина находится умножением количества перемычек на длину помещения;
количество стоечных профилей определяется как общая длина стоек плюс общая длина перемычек;

Определение количества стоечных профилей

  1. все углы, не закрытие плинтусами или иными приспособлениями, должны быть оборудованы угловыми профилями. Определить их общее количество можно в соответствии со схемой помещения.

Для обеспечения дополнительного запаса при покупке общую длину профилей того или иного типа рекомендуется увеличить на 10%.

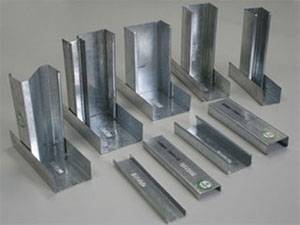

Из чего делают профили для гипсокартона

Больше всего встречаются стальные профили, поскольку алюминиевые очень дорогие, хоть и обладают хорошими свойства.

Рассмотрим первые. Они бывают двух видов: обычные или с оцинковкой.

  1. Обычные. Сделанные из черной стали, цена не высокая, подходит для помещения с обычным использованием. Например, комната, кладовка. Так его используется для подвесного потолка, из него делают разные арки, перегородки.
  2. С защитным слоем. Цена выше, чем обычный, используется в помещениях, где есть влага. Например, кухня или любое помещение, где сыро.

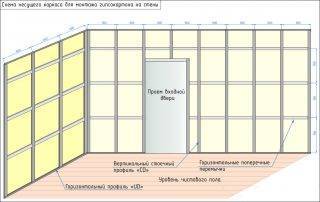

Каркас из профиля делается быстро и достаточно просто. Он состоит из горизонтальных и вертикальных частей.

Расчет профиля для работ

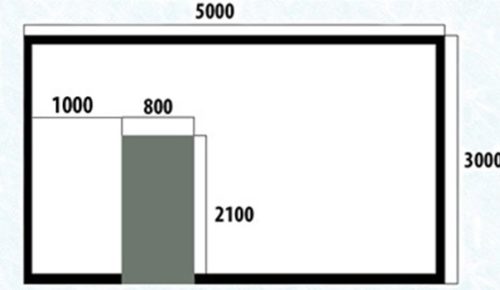

Лучше сделать схему, чтобы с точностью высчитать объем материала. На потолок профили устанавливают через 60 или 40 см, получается на лист г/картона 3 или четыре опорных прогона. Разница шага зависит от толщины металла.

Приблизительный стандарт потребности в материалах:

  1. CD профиль. Для одноуровневой обрешетки берут 2,9 п. м. на 1 квадрат поверхности. Двухуровневый каркас потребует 3,2 п. м на 1 м2.
  2. UD профиль считают по периметру стены для каркаса в один ярус. Значение умножают на два, при двухъярусном металлическом каркасе.
  3. Перегородки. UW профиль для отдельных перегородок берут 0,7 п. м на квадрат каркаса, а CW считают по 2 п. м на один м2.
  4. Усиленная обшивка стен на обрешетке. UW профиль рассчитывают по 1,1 п. м на квадрат стены, а CW берут по 2,0 п. м.

Направляющие на потолке и стенах

Для потолка длину направляющих рассчитывают так, чтобы их поставить сверху всех четырех стен. Если на потолке есть выступающие части, профиль монтируют вокруг них по окружности или в виде прямоугольника. На стенах направляющие планки дополнительно ставят вокруг оконных и дверных проемов, вентиляционных отдушин.

При монтаже отдельно стоящих перегородок направляющие полосы устанавливают по периметру будущей стены. Для этого их рассчитывают по длине перегородки, умножают на 2 (пол и потолок). Также учитывают, пересечение перегородки с существующей стеной (по высоте), где также монтируют направляющий профиль. Если перегородка устанавливается между двух стен, то учитывают направляющие с обеих сторон.

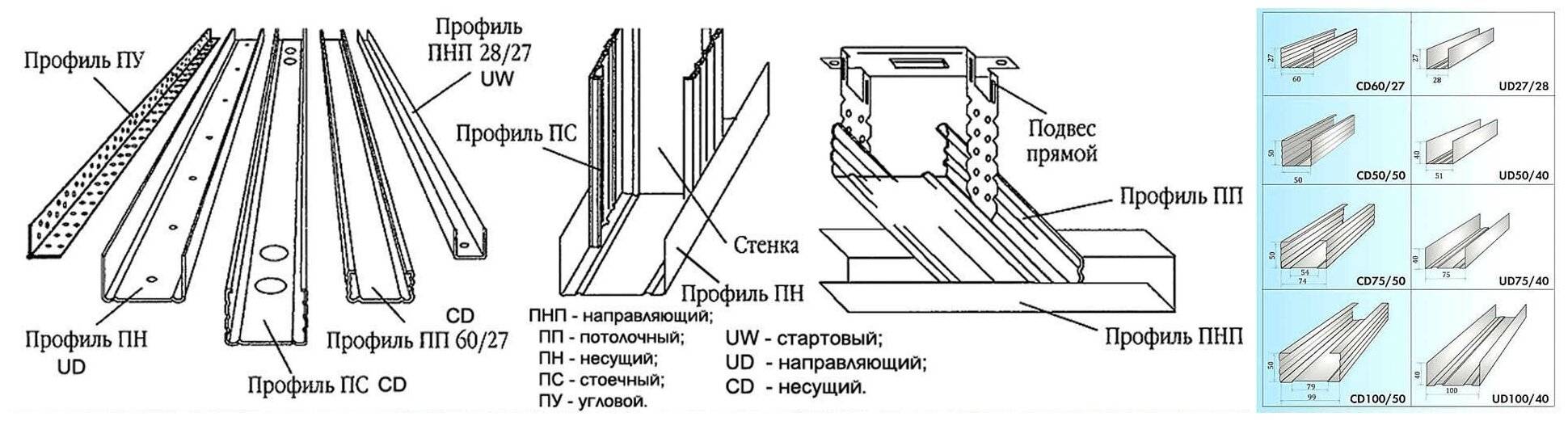

Виды профилей для гипсокартона и их назначение: основная классификация

Производители предлагают изделия различной формы и размера. Чтобы приобрести все необходимое для установки конкретной конструкции, надо четко понимать, какие существуют виды профилей для гипсокартона и их назначение. Предлагаем познакомиться с основной классификацией.

Большой ассортимент добавляет трудностей при выборе нужного вида и размера

Поверхностно-плоскостной профиль для гипсокартона

Могут крепиться к потолку либо стене. Их конфигурация стандартизирована, но существуют различия по толщине материала, длине и поперечных размерах самого изделия. Позволяют сформировать надежный каркас для крепления гипсокартона при правильном выборе типоразмера и соблюдения технологии монтажа

При этом важно помнить, что цена профиля для гипсокартона зависит от размера и вида

Каждый вид имеет свое назначение

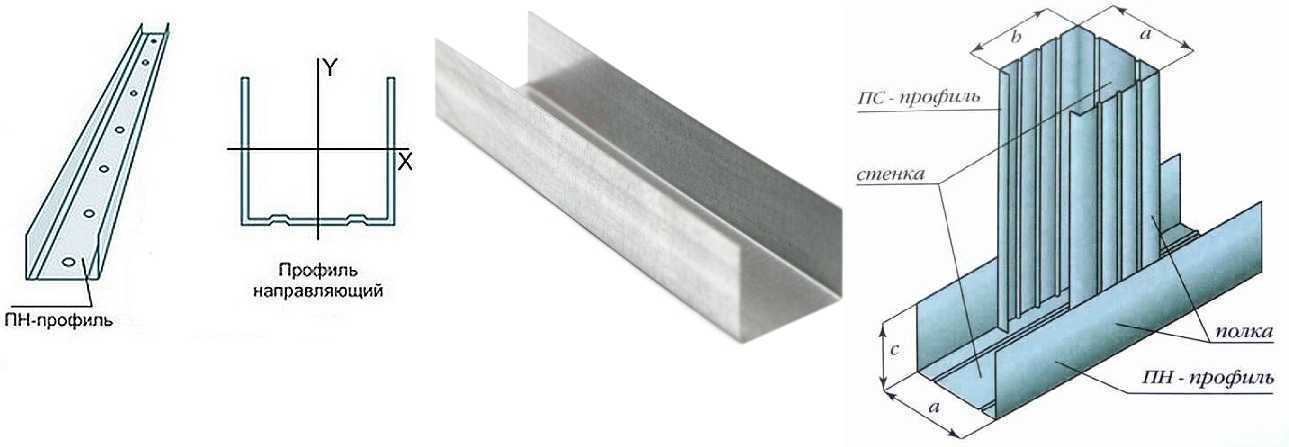

Направляющий профиль из гипсокартона: отличительные признаки

Маркируется ПН (UW). Является стартовым профилем для гипсокартона. Сечение П-образное. Стенки гладкие. Выступает в качестве опоры для различных стоек и перемычек. На него в процессе монтажа надеваются остальные элементы конструкции.

Направляющий профиль для гипсокартона может иметь различную длину (до 4,5 м). Наиболее востребована 3 м. Поперечные размеры подбираются индивидуально для конкретной системы.

Направляющие крепятся к капитальным конструкциям

Стоечный профиль для гипсокартона: конструктивные особенности

Маркируется ПС (CW). Устанавливается внутрь направляющего и используется для крепления других элементов системы. Стоечный профиль для гипсокартона достаточно жесткий. Способен воспринимать значительную конструкцию. Имеет П-образное дополнительное сечение с дополнительными полками для фиксации других конструктивных элементов.

ПС 50/50: жесткость обеспечивается конструктивными особенностями

Потолочный профиль из гипсокартона: основные виды

Может быть несущим ПП (CD) либо направляющим ППН (UD). Изделия с П-образным поперечным сечением, но с меньшими, чем у стенового, размерами для экономии пространства. Для увеличения жесткости потолочного профиля для гипсокартона предусмотрены дополнительные полки и ребра.

Конфигурация изделия позволяет уменьшить его размеры

Для фиксации элементов можно использовать специальный крепеж. Позволяет установить потолочную конструкцию любой формы и размера.

Пример соединения потолочного и потолочного направляющего

Угловой профиль для гипсокартона

Для усиления наружных углов стен гипсокартонной конструкции возможно применение перфорированного углового металлопрофиля. Для его изготовления используется металл толщиной 0,3-0,4 мм. Уголки устанавливаются на шпаклевку и сверху закрываются слоем шпаклевки.

Углы защищены от механического повреждения

Перегородочный несущий профиль для гипсокартона и фото готовых конструкций

Для изготовления перегородок из гипсокартона используется профиль UW и CW. Первый позволяет сформировать обшивку конструкции. Он используется при формировании периметра перегородки и обеспечения требуемой конфигурации.

Перегородочный профиль для гипсокартона CW позволяет обеспечить достаточную жесткость системы. Крепление листов может выполняться с обеих сторон.

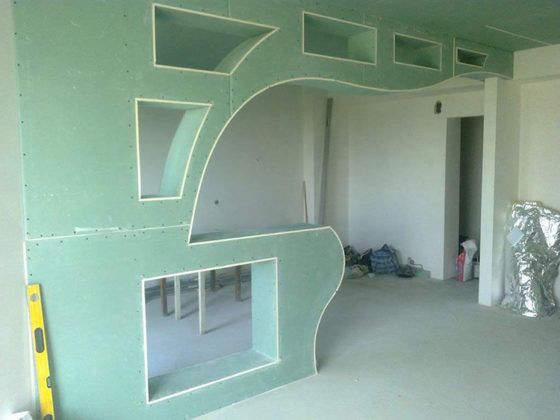

Предлагаем посмотреть фото перегородок из гипсокартона, которые можно создать:

1 из 4

Арочный профиль из гипсокартона

Для арочного типа характерно сложное конструктивное исполнение. Для обеспечения достаточной гибкости у него имеются боковые разрезы. Дополнительная перфорация увеличивает жесткость изделия.

Позволяет сформировать конструкцию с радиальным изгибом. Изготавливается чаще всего из ПП 60/27. Стандартная длина профиля для гипсокартона 3 м. Минимальный радиус изгиба вогнутого элемента 500 мм.

Направление изгиба выбирается в процессе монтажа

Средние цены на профиль для гипсокартона в зависимости от вида и размера элементов

Если предстоит установка достаточно большой конструкции, важное значение имеет, сколько стоит профиль. Стоимость будет зависеть от многих факторов, включая производителя, вид, размеры, изделия, толщину металла

Очевидно, что при прочих равных параметрах цена профиля для гипсокартона 60×27 будет меньше, чем изделия 100×50.

Наибольшим спросом пользуется:

  • Knauf ПП 60×27 мм. Одно изделие имеет длину 3 м. Продольные гофры обеспечивают достаточную жесткость изделия;
  • Knauf ПС-2 50×50х3000 мм, имеющий С-образную форму. Позволяет сформировать достаточно плотный стык.
  • Кнауф ПС-4 75×50 3м.

Необязательно приобретать продукцию Кнауф. Продукция некоторых производителей получила также положительные отзывы.

профиль СПК «Стандарт»

профиль для гипсокартона «Анкар»

Watch this video on YouTube

Величайший ассортимент

На современном строительном рынке профиль для гипсокартона может быть самым разнообразным. Здесь выбор необходимо делать на основании требований монтируемой конструкции. Так как для перегородки, потолка или арки нужны совсем разные профиля. Профиля для гипсокартона отличаются по следующим параметрам:

  • предназначению;
  • внешнему виду;
  • размеры (толщина).

Выбор нужного профиля требует учитывать все эти параметры. Только тогда вы все сделаете правильно и купите только необходимые каркасные элементы. Также профиля для формирования каркаса под конструкцию из гипсокартона бывают следующих видов:

  • направляющий для применения на потолке ПНП/UD;
  • потолочный профиль ПП/CD;
  • стоечный профиль ПС/CW;
  • направляющий профиль ПН/UW.
  • угловой профиль. Используется при создании арки или фигурной перегородки.
  • маячковый профиль. Применяется для выставления по уровню поверхности с целью создания ровной стены.

Первые четыре вида являются основными, а остальные – вспомогательными. Как видим, выбор достаточно велик. Поэтому перед тем как идти в магазин за покупной, необходимо четко знать, какой профиль вам будет нужен в каждой конкретной ситуации. Выбирать нужно только те виды каркасных элементов, которые вам точно понадобятся. Так вы сэкономите деньги и значительно упростите себе задачу по монтажу перегородки, арки или любой другой конструкции.

Для человека, который решил сделать всего лишь перегородки или другие конструкции из гипсокартона, аббревиатуры профилей не говорят ничего, в отличие от специалистов строительного дела. Правильно выбрать нужный профиль без помощи продавцов возможно только при понимании значений этих символов. Рассмотрим самые встречаемые из них:

CB-50

  • ПП60 или CD-60 – это профиль для потолка. Наиболее популярный вид каркасного элемента. Представляет собой основу любой потолочной обрешетки. Также используется при конструировании разнообразных встроенных конструкций и перегородки. Из него можно сформировать изгибы и фигуры, поэтому он считается отличной заменой арочному профилю, который стоит гораздо дороже. Считается универсальным;
  • ПН27 или UD-27 – потолочный направляющий профиль. Также широко используется в строительстве. Обладает прекрасными гнущимися свойствами;
  • CW-50 – стоечный основной элемент. Используется для монтажа легких конструкций. Также с его помощью можно собирать перегородки. На практике используется редко, так как требует частого шага при креплении;
  • CW-75 и CW-100 – по сути напоминают CW-50. Более качественный CW-100. Используются гораздо чаще, чем предыдущий вариант. Как правило, из него строят перегородки;
  • UW-50 – представляет собой направляющий элемент, применяемый для CW-75 и CW-100. Используется для выставления стоечных профилей в одной плоскости. Является основой для каркаса при обшивке стен гипсокартонными листами.

Зная расшифровку этих аббревиатур, вы будете точно знать, какой тип профиля необходим в каждой конкретной ситуации при работе с гипсокартоном.

Методики расчета

В подавляющем большинстве случаев при реализации стального проката указывается его стоимость в тоннах. Однако для расчета массы профилей 40х20 или 80х80х4 мм нужно знать их удельный вес в одном погонном метре. Для этого сначала рассчитывается общий объем каждого вида стального проката. Чтобы осуществить эту несложную операцию необходимо знать их основные геометрические размеры. Стоит отметить, что все существующие простые методики рассчитаны на изделия стандартных размеров – квадратные или прямоугольные. Для них достаточно владеть информацией о геометрических параметрах и виду сплава металла.

Рассмотрим пример, как можно рассчитать вес за метр прямоугольного профиля.

Сначала необходимо вычислить объем (V) используемого материала в одном погонном метре. Для этого нужно знать точные размеры высоты (В), ширины(А) и толщины стенок профиля (S). Для наглядности вычислим вес профильной трубы 80 40 с толщиной стенки 4 мм.

V=S*0,02*(A+B)=0.015*4*(80+40)= 7,2 мм?

Это одна из самых простых формул. Но она не учитывает радиусы закругления углов конструкции. Для изделий с большой толщиной стенки этот показатель может быть весьма существенен. В этом случае рекомендуется воспользоваться более точной формулой:

V= 0,0157*S*(А+В-2,86*S)=0,0157*4(40+80-2.86*4)=6,8 мм?

Как видно, по последней формуле значение объема получилось существенно меньше. Это связано с фактическим использованием материала при изготовлении стальной конструкции.

Зная объем можно вычислить теоретический вес профильной трубы. Для этого понадобится значение удельной массы конкретной марки стали. Так как каждый сплав имеет свой уникальный удельный вес, таблица самых популярных из них поможет при проведении расчетов.

НаименованиеМарка сталиУдельная масса (Ro), кг/м?
Нержавеющая сталь конструкционная криогенная12Х18Н10Т7900
Нержавеющая сталь коррозионно-стойкая08Х18Н10Т7900
Конструкционная низколегированная сталь09Г2С7850
Конструкционная углеродистая качественная сталь10,20,30,407850
Конструкционная углеродистая стальСт3сп, Ст3пс7870
Сталь инструментальнаяХ12МФ7700
Сталь конструкционная рессорно-пружинная65Г7850
Инструментальная штамповая сталь5ХНМ7800
Конструкционная легированная сталь30ХГСА78500

Подставляя значение определенной марки сплава можно вычислить массу профиля 80х40х4. Для этого следует немного модифицировать последнюю формулу по расчету объема материала:

M= (Ro/7850)*V=(7900/7850)*6,8= 6,85 кг/м.п.

Таким способом можно рассчитать вес профильной трубы практически любой конфигурации. Однако такая методика не может применяться для овальных и сложных конструкций. В этом случае можно прибегнуть к специализированным онлайн калькуляторам. С их помощью можно узнать массу профильных изделий самых востребованных размеров 60х60, 160х160х8 и 100х100х8. При постоянной работе с данными величинами составляется отдельная таблица веса для каждого типа профильных конструкций.

Post Views: 107

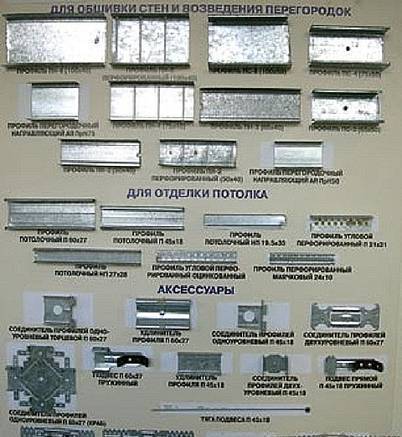

Дополнительные виды применяемых профилей и аксессуаров и их применение

Кроме основных применяют ряд дополнительных профилей и аксессуаров, без которых невозможно создать требуемую конструкцию.

Угловые

Данная разновидность обозначается русскими буквами ПУ. Сечение имеет вид прямого угла с немного выступающей центральной частью. Для его изготовления применяют оцинкованную сталь, защищающую от коррозии или алюминий. Применяют для укрепления на углах торцевые граней листов ГКЛ и обеспечения их защиты во время эксплуатации от потертостей, сколов и других разрушений. Отличительная особенность – наличие большого объема перфорации. Причем, назначение отверстий – не для крепления саморезами, а для того, чтобы штукатурка или другой отделочный состав мог легко проникнуть в них и надежно зафиксировать профиль.

Угловой профиль служит для формирования углов гипсокартонных конструкций

Эта разновидность подразделяется на следующие подвиды:

  • обе полки с выполнением перфорации в виде крупных отверстий для обеспечения уголку возможности профиля быть одной из частей штукатурки, чтобы обеспечить за счет нее надежное удерживание;
  • с наличием на краях уголка с перфорацией приклеенной полосы в виде сетки, чтобы обеспечить лучшую адгезию с применяемыми в дальнейшем отделочными материалами;
  • на основе бумаги высокой плотности, на которую наклеены 2 металлизированные полоски. Применяют в местах, у которых нагрузка невысокая (оконные проемы, ниши).

Размерные характеристики данного вида изделия характеризует ряд отличий (см. таблицу):

Профиль маячковый

Обозначение русской маркировкой – ПМ. Применяют в качестве опорной направляющей или маяка, для обеспечения ровности поверхности при выполнении ряда отделочных работах (оштукатуривание, шпаклевка, заливка для стяжки полов). Крепят его в нужный уровень с помощью строительных растворов.

Маячковый профиль используют для приобретения более ровной поверхности при штукатурке

Перфорированные подвесы

Изготавливаются в виде ленты с разделением на три части. Для фиксации на стене или потолке применяют среднюю часть, а две другие – с выполненной на них перфорацией, отогнутые под углом в 90 градусов, используют для крепления профилей.

К перфорированным подвесам крепят профили

Металлические

Подвесы металлические с анкерным креплением применяют при установке подвесных потолков для крепления профиля ПП. У них имеется удобная регулировка с помощью установленной тяги и зажима по высоте. А также значительно проще происходит выравнивание плоскости потолка.

Металлические анкерные подвесы служат для оформления и монтажа подвесных потолков

Разновидности соединителей

1. Соединитель одноуровневый «Краб» может соединять в одной плоскости потолочные перекрестные (строго под 90°) профили. Выполнен в виде пластины, оборудованной фиксаторами, для их крепления.

2. Соединитель двухуровневый позволяет осуществлять крепление в разных уровнях профилей ПП, расположенных перпендикулярно друг к другу.

3. Соединитель боковой – применим для соединения двух профилей, располагаемых перпендикулярно друг к другу, в виде Т-образного соединения.

Виды соединителей для монтажа подвесных потолков

Удлинитель

Элемент используют, чтобы состыковать профили для их удлинения. Выполнен в виде вставки из оцинкованной стали с толщиной не менее 0,9 мм. Она точно совмещает их один с другим и укрепляет место соединения. Для более удобного совмещения посередине может предусматриваться специальный выступ для упора в него торцов.

Профильный удлинитель – это скоба для сращивания двух отрезков одинакового типоразмера

Дополнительные комплектующие

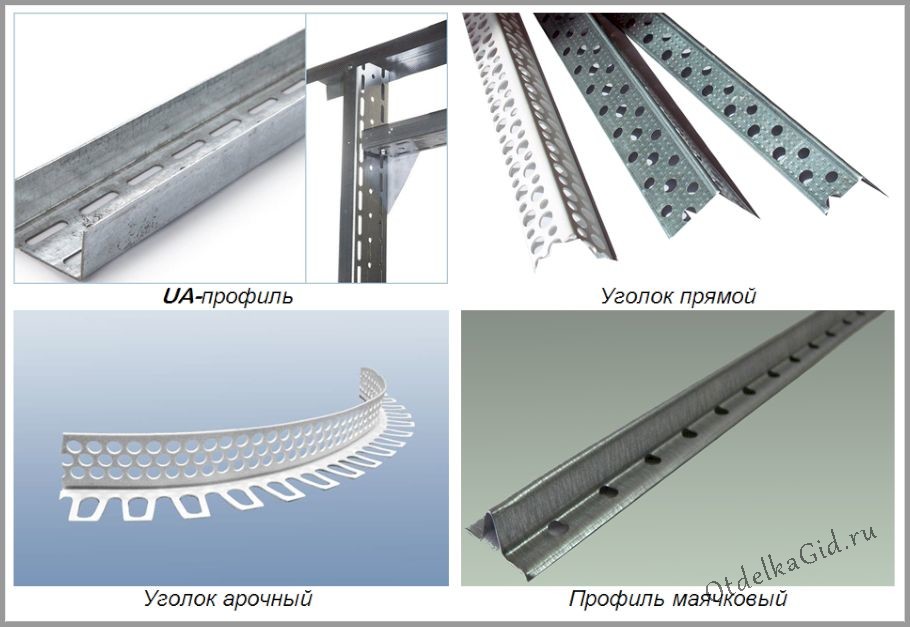

Для повышения надежности, сокращения времени работ и фиксации базовых деталей применяются вспомогательные изделия:

  • UA-профиль. Это специальная усиленная разновидность для монтажа на участках, где планируется размещение дверных проемов. Основные размеры деталей близки к ПС и ПН, но толщина составляет 2 мм.
  • ПУ. Угловой элемент с множественной перфорацией. Защищает внешние и внутренние стыки плит и отрезков, хорошо подходит для формирования ровных краев арки. Альтернатива – штукатурный ПУ, позволяющий скрывать более значительные дефекты.
  • ПМ. Маячковый профиль. Может выступать в роли жесткого фрагмента при укладке гипсокартона на клей на сильно неровное основание.

Хотя производители уверяют, что UA-профиль достаточно надежный, бывалые мастера предпочитают монтировать стандартный стоечный профиль, в который закладывают деревянный брус, кроме того, к брусу проще крепить дверную коробку

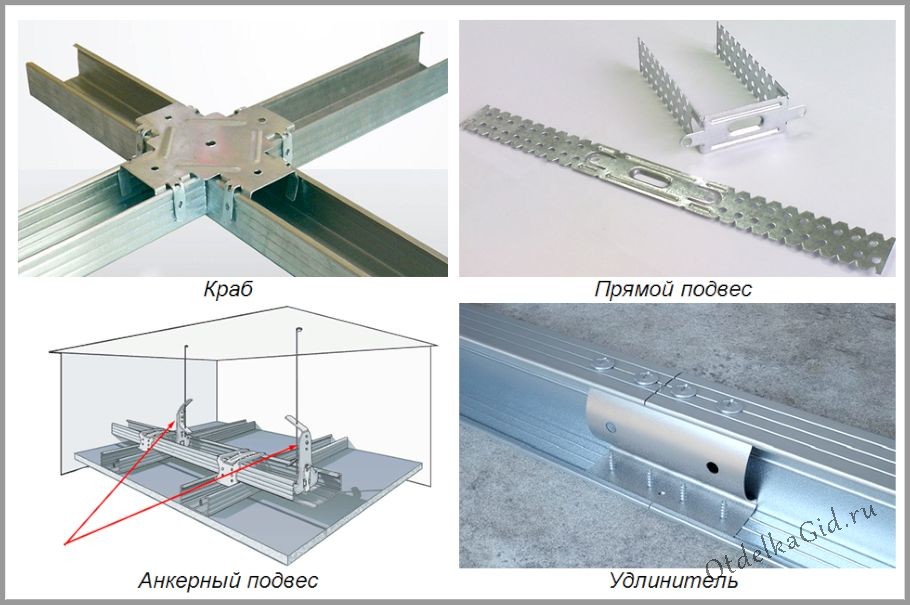

Фурнитура для удобного и быстрого монтажа:

  1. Прямой подвес. П-образный элемент или пешка (пэшка). Деталь называется так из-за формы, которую принимает перед фиксацией к стойкам. Играет роль удерживающих ПП, крепеж подвесов осуществляется через внутренние или внешние отверстия.
  2. Краб. Соединитель для CD. Назначение – стыковка двух перемычек на одном уровне. Для этого изделие надевается на стойку, после чего смыкающиеся детали подгоняются. Альтернативой для более сложных участков может выступать двухуровневый соединитель.
  3. Анкерный подвес. Такой крепежный фрагмент применяется в тех случаях, когда стандартный профиль под укладку гипсокартона находится на значительном удалении от потолочной поверхности. «Головка» подвеса надежно закрепляется между ребрами ПП, а стержень (тяга) монтируется к основанию.
  4. Удлинитель. Стандартный элемент, обеспечивающий удобное сращивание двух профилей. Деталь помещается внутрь CD так, чтобы выступы были направлены вверх, фиксация происходит через крепежные отверстия.

Наиболее удобным и, соответственно, популярным считается прямой подвес, краб обходится дорого, поэтому его заменяют подрезанными CD-профилями, а удлинитель и анкерный подвес являются узкопрофильной фурнитурой

Встречаются и более узкоспециализированные комплектующие, но они используются профессионалами при сложных монтажных работах.

Основные критерии выбора профиля

При выборе профиля следует учитывать следующие параметры:

  • материал изготовления;
  • виды профилей и их типовые размеры;
  • толщину профиля;
  • производителя.

Материалы изготовления

Профили для крепления гипсокартона могут быть изготовлены:

из дерева. Такие крепежные элементы отличаются минимальным сроком эксплуатации, так как сильно подвержены воздействию влаги, разрушающей структуру;

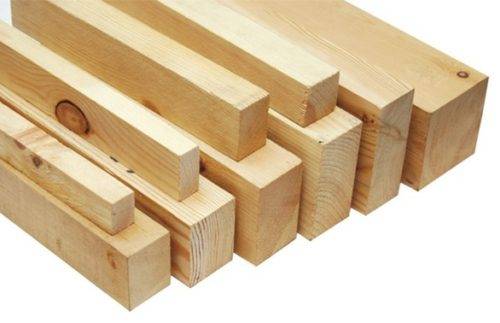

Деревянные профиля для гипсокартона

из металла (рисунок выше). Металлический профиль служит более длительный срок. Он не подвержен негативному воздействию влаги, солнца и так далее. Для дополнительной защиты изделий от коррозии профиль изготавливается из алюминия или оцинкованной стали.

Наибольшей популярностью пользуются металлические профили, изготовленные из оцинкованной стали, так как они отличаются повышенной прочностью и более низкой стоимостью.

Разновидности и типовые размеры профилей

В зависимости от предназначения металлопрофиль может быть:

  1. направляющим (маркируется буквами ПН). Сечение профиля – буква П. Предназначение  — сооружение стоек и основных перемычек для перегородок. Направляющий профиль монтируется по периметру каркаса будущей конструкции и устанавливается по периметру дверей и окон;

Основной профиль для каркаса

  1. стоечный (маркируется буквами ПС). Профиль также имеет сечение в виде буквы П, но по бокам дополняется ребрами жесткости и полочками, что придает устройству более высокую прочность. Закрепляется на направляющие элементы, и именно к этому виду профиля и производится крепление листов гипсокартона;

Устройство для крепления листов гипсокартона

  1. потолочный (маркируется буквами ПП или ППН). Профиль для потолка также подразделяется на направляющий и стоечный. Основное отличие от предыдущих видов – габаритные размеры, которые существенно меньше вышеописанных видов;

Устройства для сооружения каркаса на потолке

  1. арочный – специальный профиль для сооружения арок и иных радиусных конструкций.

Профиль для сооружения изогнутых конструкций

  1. угловой. Представляет собой прямой угол. Используется для корректного оформления углов конструкции из гипсокартона.

Профиль для укрепления углов гипсокартон

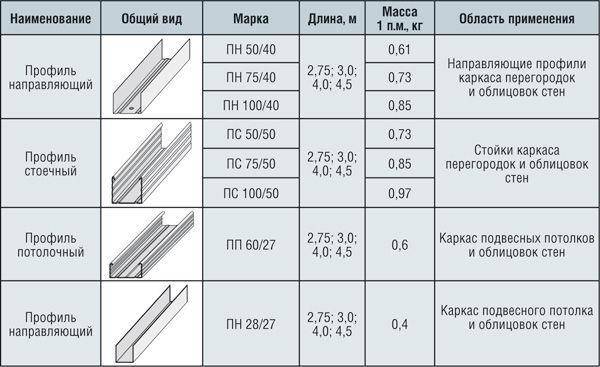

Все виды профилей имеют свои типовые размеры, которые представлены в следующей таблице:

Направляющий профильСтоечный профильПотолочный профиль
ППППН
28х27 мм50х50 мм60х27 мм28х27 мм
50х40 мм65х50 мм — —
65х40 мм75х50 мм — —
75х40 мм100х50 мм — —
100х40 мм — — —

Подбор размеров профилей осуществляется в зависимости от нагрузки на крепежные элементы. При изготовлении одного каркаса рекомендуется использовать профили одинаковых размеров.

Выбор толщины

Размеры профиля – это не только габаритные размеры, но и толщина металла, примененного для изготовления крепежного элемента.

В продаже можно найти профили по невысокой стоимости, но изготовленные из металла толщиной, 0,2 – 0,4 мм. Такие элементы не рекомендуется использовать при обшивке потолка, стен и сооружении больших по размерам перегородок, так как прочность готовой конструкции будет минимальная.

Специалисты рекомендуют применять профили толщиной 0,5 – 0,6 мм для обшивки потолка и стен, если высота помещения составляет не более 3 м, и 0,6 – 0,8 для перегородок и обшивки помещений с высотой потолков более 3 м.

Выбор производителя

Особое внимание рекомендуется уделить и производителю профиля. Наиболее популярными являются компании:. Knauf

Продукция компании полностью соответствует заявленным параметрам и отличается правильностью геометрических форм, но стоимость строительных материалов достаточно высока;

Knauf. Продукция компании полностью соответствует заявленным параметрам и отличается правильностью геометрических форм, но стоимость строительных материалов достаточно высока;

Профиль с точными размерами и геометрией

Гипрок. Отличительной чертой профилей является рифление поверхности металла, что с одной стороны увеличивает показатель жесткости конструкции, а с другой – не позволяет достичь максимального соприкосновения при соединении отдельных элементов конструкции, что может привести к постепенному «разбалтыванию» и образованию скрипов;

Профиль с рифленой поверхностью

Металлист. Профиля отличаются более низкой стоимостью, но и некоторым несовпадением размеров, что несколько затрудняет сборку каркаса.

Почему профиль

Гипсокартонная перегородка из профиля практична, проста в монтаже и позволяет добиться надежного крепления листов без привлечения сложных технологий. Безопасные конструкции служат долго и способны выдерживать сильное давление, толчки и удары.

Оцинкованный металлический профиль для гипсокартонных перегородок хорошо подходит для помещений с любыми показателями влажности, если ГКЛ подбираются такого же формата.

Срок их службы измеряется десятилетиями. Еще один плюс – возможность использования вместе с дверными коробками.

Перегородки, созданные на металлическом каркасе, не разваливаются со временем, им не страшны трещины, чрезмерная сухость в помещении, в том числе при нахождении рядом с батареями.

При работе с металлом используют строительные инструменты, которые позволяют менять его форму. Например, слишком широкие, но невысокие потолочные профили 60 х 27 мм можно немного вогнуть внутрь, добившись укрепления перегородки.

С помощью металлических стоек и направляющих разного типа можно создать каркас для гипсокартонных перегородок, которые прослужат несколько десятилетий. При выборе профиля ориентируются на тип конструкции, место ее установки, использование дверной коробки в проеме. Существует несколько вариантов ширины и высоты металлических деталей, каждая из которых подходит для создания каркасов в любом помещении.

ПС (CW) – профиль стоечный

По форме имеет вид квадратной буквы «С» и применяется в качестве вертикальных стоек для гипсокартонных перегородок и облицовок стен. Монтируется в паре с соответствующим по типоразмеру ПН-профилем (одинаковая ширина спинки). Выбор размеров следует производить, отталкиваясь от ширины конструкции (влияет на ширину спинки) и её высоты (длина профиля от пола до потолка без соединений).

Таблица 3. Размеры стоечного профиля

Маркировка изделияТолщина металла, ммШирина спинки, ммВысота полки, ммСтандартная длина изделия, м
ПС (CW) – 50×500,4 – 0,650502,6; 3,0; 4,0
ПС (CW) – 65×5065
ПС (CW) – 75×5075
ПС (CW) – 100×50100

В спинке могут быть отверстия для инженерных коммуникаций, а на полках тиснение полосками или точками для центровки саморезов при ввинчивании и метке при монтаже ГКЛ (зависит от производителя).

Типы профилей для гипсокартона

Классификация металлических профилей для монтажа гипсокартона может основываться на их функциональном назначении, конструктивных особенностях и области применения.

В зависимости от места применения различаются профили:

  • Для стен
  • Для потолка

Кроме того, в классификации профилей для ГКЛ существуют разновидности:

  • Профиль для обшивки плоскости
  • Профиль для устройства перегородочных конструкций

Разновидности профилей для гипсокартона в зависимости от формы бывают:

  • Плоскими
  • Угловыми
  • В форме швеллера

В качестве материала при производстве металлопрофиля для гипсокартона используется сталь, и обычно — оцинкованная. При разных функциональных назначениях профиля может использоваться тонколистовая или толстолистовая оцинковка.

Более подробное описание профилей дает представление о назначении этих конструктивных элементов гипсокартонных систем.

Профили для создания основного каркаса

В этой роли применяются:

  • Направляющие профили с маркировкой UD. Такие профили используются при формировании каркаса будущей гипсокартонной конструкции. Так как на этом профиле крепится вся система, включающая перегородки и сам гипсокартон, то он производится из толстой марки стали. Этот тип профиля задает параметры будущего периметра всей конструкции
  • Несущие профили с маркировкой CD. Этот тип профиля крепится непосредственно уже на профили каркаса UD, и выполняют в соответствии со своим названием несущую функцию. Поскольку на них также крепятся листы гипсокартона, то они должны быть изготовлены из толстолистовой оцинкованной стали
  • Арочные профили. По технологическим особенностям этот тип профиля идентичен двум предыдущим видам, однако он имеет усиленную перфорацию с наличием множества отверстий и разрезов. Это дает возможность изгибать его в нужном направлении, формируя каркас сложных конфигураций

Профили для перегородок

Здесь также разработана идентичная классификация, включающая

  • Профили направляющие с маркировкой UW, предназначенные для создания обшивки конструкции. С их использованием устанавливается конфигурация и периметр простенка
  • Стоечный профиль с маркировкой CW – элемент для придания жесткости всей конструкции. Листы гипсокартона на него можно монтировать с обеих сторон

Размеры профилей разных категорий

Поскольку каждый тип профиля имеет собственное функциональное назначение, то и размеры, а также форма профилей тоже отличается.

  • Так, например, направляющие профили маркировки UD имеют размеры 0,25-0,28х300 — 400 см. толщина стенки профиля составляет 0,5-0,7 мм
  • Несущие профили CD имеют габариты 0.25-0.28х300 см, а также 0,28х400 см. в обоих случаях высота полки составляет 0,5-0,6 мм

Вес несущих и направляющих профилей для каркаса составляет при длине 3 м 1,2-1,8 кг, а при длине 4 м 1,6-2,4 кг, что зависит от толщины стали.

Профили для перегородок обычно более широкие. Их размеры следующие:

  • Профили марки UW могут иметь ширину 50,75,100 мм. Длина таких профилей 3000 мм или 4000 мм. Масса каждого профиля достигает 2,19-3,88 кг в зависимости от остальных габаритных показателей
  • Стоечные профили CW в зависимости от назначения имеют размеры:
    • 48,8х3000х50
    • 73,8х3000х50
    • 98,8х3000х50

Также могут выпускаться профили этого типа с длиной 4000 мм и теми же параметрами ширины и высоты полки. Во всех случаях толщина металла не менее 0,5-,6 мм.

Размеры разных видов профилей для гипсокартона

Крепежная фурнитура

Саморезы «блошка»

Для фиксации стоек и направляющих друг к другу, установки листов требуются метизы определенного вида. Металлические детали крепят между собой саморезом «блошка» или «клоп». Эти метизы длиной 11 и 16 мм имеют выпуклую шляпку и самонарезающую резьбу. Удобны тем, что не нужно предварительно просверливать отверстие.

Другие виды крепежа:

  1. Саморезы по металлу с мелкой резьбой длиной 25 мм. Их применяют для монтажа листов г/картона к металлической поверхности. Длину 45 – 60 мм берут, если одновременно устанавливают 2 листа.
  2. Саморезы, имеющие дополнительную пресс-шайбу. Выпускают прокалывающие и сверлящего вида, применяют для любых сочетаний материалов.
  3. Потолочный клин-анкер. Ставят при фиксации подвесов анкерного типа.

Пластиковые дюбели с забивным или закручивающимся саморезом (берут длину 25 – 40 мм) используют для фиксации в плиту перекрытия или стену.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
