Основные особенности рынка оборудования для вентиляции дома
Сегодня подобрать вентиляционные устройства на рынке можно для любых задач. Мировые производители изготавливают всевозможные варианты вентиляции. По сути, любое оборудование из этой области можно отнести к какой-то области из ниже указанных:
- бытовые или для полупромышленного использования;
- специальные устройства;
- сугубо промышленные аппараты.
Устройства промышленного и бытового типа могут работать как дома (в квартирах, небольших частных постройках), так и в офисах, ресторанах и прочих помещениях площадью до 600 кв. м. Что касается оборудования для промышленных целей, оно способно обеспечивать приток свежего воздуха в количестве свыше 4000 кубометров в час.
Специальное вентиляционное оборудование приобретают для особых помещений. Например, оно может понадобиться для фармацевтических фабрик, операционных в больницах, для систем аварийной вентиляции и дымоудаления и так далее.
Лидерами среди производителей устройств для промышленной вентиляции являются следующие европейские компании:
- Kanalflakt (Швеция);
- Remak (Чехия);
- Ostberg (Швеция).
В нашей стране уже многие годы используется оборудование этих компаний. Оно показало, что является самым качественным на рынке и наиболее надежным. С его помощью можно оборудовать как простые системы вентиляции в каркасных домах, так и более дорогие промышленные комплексы.
Кроме того, на рынке представлены и другие производители оборудования:
- Арктос (Россия);
- Wolter (Германия);
- Ventrex (Восточная Европа);
- Korf (Германия и Россия).
Эти компании также выпускают качественные вентиляционные системы. Чтобы выбрать конкретный вариант для отдельной ситуации, необходимо изучить проект дома, а также определиться с бюджетом на вентиляцию.
Особенно стоит отметить вентиляционные системы моноблочного типа. В отличие от других конструкций, которые собираются на месте, эти изготавливаются на заводе и поставляются уже целыми. Все части системы заключены в шумоизоляционный корпус.
Можно приобрести моноблочную вентиляцию у зарубежных и отечественных компаний. При этом отличия в качестве незначительны, ведь детали используются одни и те же. Таким образом, выбор конкретной компании зависит от финансовых возможностей клиента.
Общее устройство
Перед тем как сделать вентиляцию в квартире, важно разобраться с принципами ее работы, понять, как устроена система, и какие проблемы могут возникнуть в процессе. Если рассматривать на примере многоэтажного дома, в нем на этапе строительства закладывается множество каналов, через которые удаляется грязный воздух из помещений. Вентиляционная система сконструирована таким образом, чтобы свежий поток попадал естественным путем — через дверные проем, окна или форточку
Вентиляционная система сконструирована таким образом, чтобы свежий поток попадал естественным путем — через дверные проем, окна или форточку.
Преимущества системы вентиляции естественного типа очевидны:
- Минимальные расходы на монтаж, что позволяет снизить себестоимость конструкции.
- Способность работать в автономном режиме.
- Независимость от электричества.
- Обеспечение оптимальных условий, которые наиболее благоприятно влияют на здоровье человека.
Естественная вентиляция имеет и ряд минусов:
- При сильном ветре может появиться обратная тяга, что приводит к попаданию мусора внутрь помещения.
- Чтобы вентиляция нормально работала, должно выполняться специальное правило — температура внутри выше, чем снаружи.
Но даже качественный монтаж вентиляции в квартире на этапе строительства может оказаться неэффективным, если применяются «недышашие» материалы. Монтаж пластиковых окон, герметичных дверей и прочих современных конструкций приводит к нарушению вентиляции, а далее к ухудшению микроклимата в помещении. Для исправления ситуации требуется проверка и ремонт вентиляции в квартире.
Одним из вариантов является обустройство системы принудительного типа, когда к работе подключаются вентиляторы. Их задача заключается в отводе старого воздуха из помещения и освобождение площади для входа чистого потока. Изделия устанавливаются в специальные отверстия (шахты туалета и кухонного помещения).

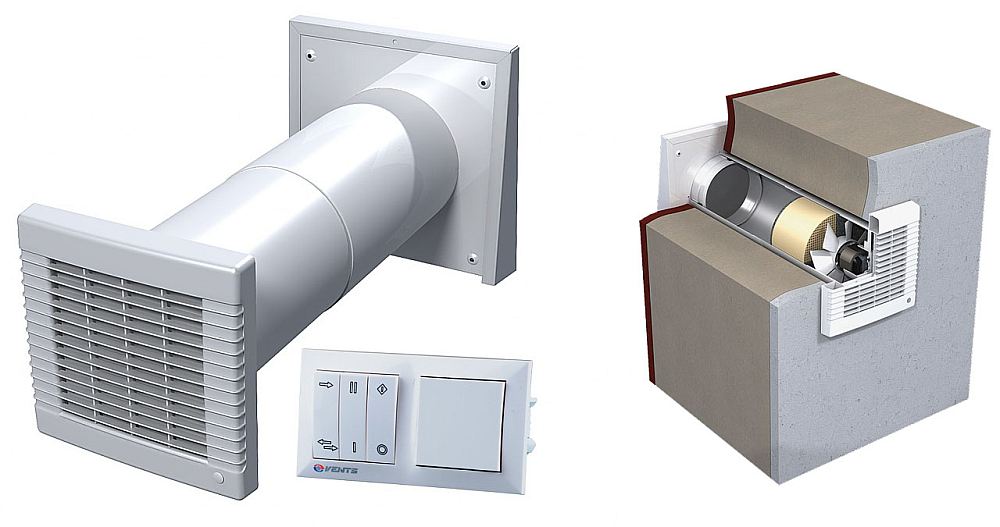

Такой проект вентиляции квартиры подразумевает монтаж специальных клапанов, способствующих воздухообмену. Именно через эти отверстия поток поступает внутрь, а удаление происходит естественным образом, через существующие вентиляционные каналы.

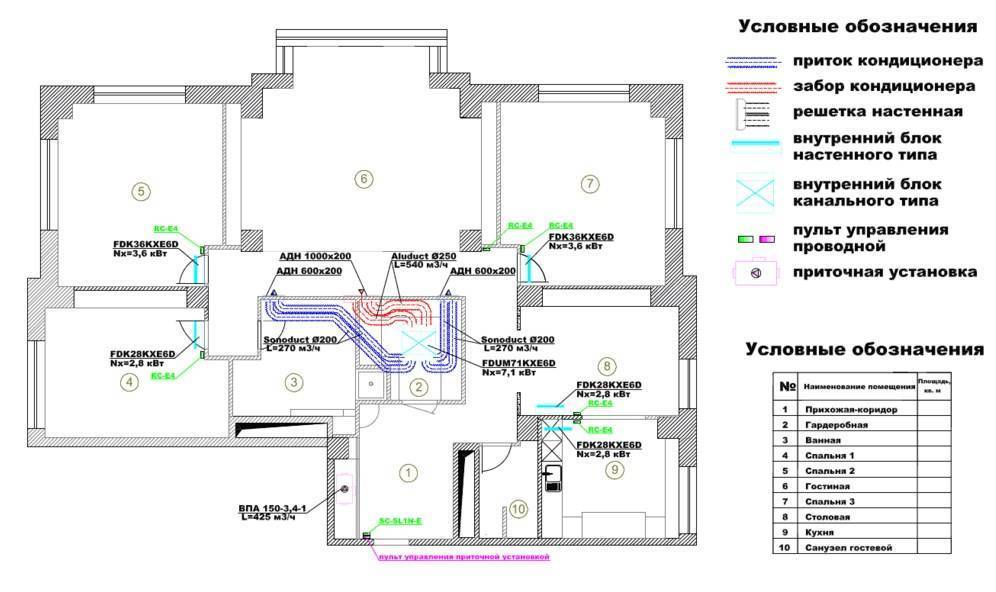

Проект вентиляции квартиры
Приточная вентиляция снизу или сверху. Что такое вентиляция?
Как часто мы проветриваем комнату? Ответ должен быть максимально честным: 1–2 раза в день, если не забыли открыть окно. А ночью сколько раз? Риторический вопрос.
Согласно санитарно-гигиеническим нормам общая масса воздуха в комнате, где постоянно находятся люди, должна полностью обновляться каждые 2 часа.
Под обычной вентиляцией понимают процесс обмена воздушных масс между замкнутым пространством и окружающей средой. Этот молекулярно-кинетический процесс предоставляет возможность удаления излишков теплоты и влаги с помощью фильтрационной системы.
Вентиляция также обеспечивает соответствие воздуха в помещении санитарно-гигиеническим требованиям, что накладывает собственные технологические ограничения на оборудование, которое будет генерировать этот процесс.
Вентиляционная подсистема – совокупность технологических устройств и механизмов для забора, отвода, перемещения и очистки воздуха. Она является частью комплексной системы коммуникаций помещений и зданий.
Рекомендуем не сопоставлять понятия вентиляции и кондиционирование – очень схожие категории, которые имеют ряд отличий.
- Основная идея. Кондиционирование обеспечивает поддержку определённых параметров воздуха в замкнутом пространстве, а именно температуру, влажность, степень ионизации частиц и тому подобное. Вентиляция же производит управляемую замену всего объёма воздуха через приток и отвод.
- Главная особенность. Система кондиционирования работает с воздухом, который находится в помещении и сам приток свежего воздуха может вообще отсутствовать. Система вентилирования всегда работает на границе замкнутого пространства и окружающей среды посредством обмена.
- Средства и методы. В отличие от вентиляции в упрощённом виде кондиционирование являет собой модульную схему из нескольких блоков, которая обрабатывает небольшую часть воздуха и таким образом поддерживает санитарно-гигиенические параметры воздуха в указанном диапазоне.
Система вентиляции в доме может быть расширена до любого необходимого масштаба и обеспечивает, в случае аварийной ситуации в помещении, довольно быструю замену всего объёма воздушной массы. Что происходит с помощью мощных вентиляторов, нагревателей, фильтров и разветвлённой системы трубопроводов.
Вам может быть интересна информация от обустройстве вентиляционного трубопровода из пластиковых воздуховодов, рассмотренная в другой нашей статье.
Кроме основной функции, вентиляционные системы могут являться частью интерьера в промышленном стиле, который применяется для офисных и торговых помещений, развлекательных заведений
Выделяют несколько классов вентиляции, которые можно разделить относительно способа генерации давления, распространения, архитектуры и назначения.
Искусственное нагнетание воздуха в системе производится с помощью нагнетательных установок — вентиляторов, воздуходувок. Увеличив давление в системе трубопроводов, можно перемещать газовоздушную смесь на большие расстояния и в значительном объёме.
Это характерно для промышленных объектов, производственных помещений и общественных объектов с центральной системой вентилирования.
Генерация давления воздуха в системе может быть нескольких типов: искусственная, естественная или комбинированная. Часто применяется комбинированный метод
Рассматривают системы вентиляции местные (локальные) и центральные. Локальные системы вентиляции — “точечные” узконаправленные решения для конкретных помещений, где необходимо строгое соответствие стандартам.
Центральное вентилирование предоставляет возможность создать регулярный обмен воздуха для значительного количества одинаковых по назначению помещений.
И последний класс систем: приточные, вытяжные и комбинированные. Приточно-вытяжные системы вентиляции обеспечивают одновременный приток и вытяжку воздуха в пространстве. Это наиболее распространённая подгруппа систем вентилирования.
Такие конструкции обеспечивают лёгкое масштабирование и обслуживание для самых разнообразных помещений промышленного, офисного и жилого типа.
Методики расчетов параметров вентиляции
Полный расчет параметров вентиляции можно предоставить, только опираясь на разработку конкретного проекта частного дома. Но есть и общие параметры расчета, которые позволят приблизительно определить объемы потребления воздуха. Объем можно рассчитывать относительно количества проживающих, и тогда применима формула V=Vнорм * n (n – количество человек). Такой подход обычно используют только в частных домах с воздушным отоплением, так как количество человек в помещениях может постоянно меняться. Объем можно также рассчитать, исходя из кратности воздухообмена. Формула для расчета используется следующая: V = K * S * H (K – это кратность воздухообмена, S – площадь дома, H – высота потолков).
Основные виды вентиляции
Вентиляция в частном доме бывает трёх типов:
- Естественная.
- Принудительная.
- Рекуперация.
Естественная вентиляция
Без этой вентиляции не обходится ни один частный дом. В небольших домах с индивидуальной приточно-вытяжной вентиляцией используют естественную вытяжку. Естественная вытяжка предназначена для удаления загрязненного воздуха, а также для того, чтобы удалять избыточную влагу из помещения. Естественной вентиляции достаточно для проветривания помещения. Такое проветривание длится 30-35 минут.
При использовании воздуховодов для естественной вентиляции осуществляется, так называемое, дренчерное проветривание. Однако такие системы зачастую довольно неудобны и не комфортны для пользования, как в квартире, так в доме.
Существуют и другие устройства для естественной вентиляции, например, приточные и вытяжные вентиляторы, воздуховоды в стенах и потолках или же специализированные вытяжные установки. Приточные вентиляторы являются наиболее эффективными, однако воздуховода в стене не требуется. Единственное ограничение при использовании вентиляторов – это создание небольшого количества воздуха (менее 100м3/час)
Принудительная вентиляция в доме
При принудительной вентиляции существует возможность регулировать температуру воздуха в помещении, а кроме этого, можно регулировать уровень влажности воздуха и уровень шума. Кроме того, принудительная вентиляция служит для очистки воздуха от пыли, запахов и дыма, и является экономичным источником кислорода. Такие системы на сегодняшний день применяются в промышленных помещениях, где необходимо хранить большое количество веществ с резким запахом. Также эта система используется в лечебных учреждениях, где воздух должен быть чистым и безвредным для пациентов.
В помещениях, которые часто нуждаются в проветривании, имеется необходимость осуществить нагнетание и отсасывание воздуха. При этом система должна обеспечивать бесперебойное кондиционирование воздуха, без снижения или повышения температуры. При необходимости можно регулировать её мощность.
Рекуперация
Рекуперационная вентиляция — это приточно-вытяжная вентиляция, которая работает по принципу рекуператора. То есть очищает воздух для того, чтобы его можно было использовать в дальнейшем. Рекуператор – представляет из себя турбину, которая через устройство передает тепло от удаляющегося (в первую очередь) воздуха. Это способствует достижению более низкой температуры в оттоке — и к притоку воздуха, где он нагревается (добавляются или забираются из оттока). Таким образом, осуществляется постоянный воздухообмен.
Рекуперация тепла в системах вентиляции частных домов проводится для того, чтобы сохранить в помещениях тепло. В холодное время года система вентиляции работает с максимальной нагрузкой, от которой зависит качество воздуха в доме, его чистота, влажность и скорость его передвижения, а значит и самочувствие людей. Для того чтобы компенсировать разницу температур внутри дома и на улице, применяется обычно рекуперация тепла.
Для частного дома рекуператор — это устройство, которое осуществляет теплообмен между воздухом и воздухом же. В зависимости от конструкции рекуператоры бывают одно- или многоступенчатыми.Одноступенчатые помогают снизить расход электроэнергии на работу вентилятора, а также экономят пространство. Это идеальное решение для тех, кто хочет сэкономить пространство. Многоступенчатые рекуперационные системы стоят дороже, но они позволяют не только сэкономить энергию, но и добиться существенного снижения затрат на обогрев воздуха.
Практические советы
Специалисты советуют учесть следующее при оборудовании вентиляции в доме по каркасной технологии:
- Для установки воздушных каналов в стенах и перекрытиях лучше всего использовать трубы из пластика. Металлические стоят дороже и подвержены коррозии. На металлических трубах может выступать конденсат, а сами они будут мостиками холода.
- У горизонтальных вентиляционных каналов диаметр должен быть минимум 100 мм, а у вертикальных воздуховодов – свыше 120 мм.
- Приточные клапаны должны стоять не только в стенах, но и в оконных рамах.
- Если в здании есть труба от печи или газового котла, рядом рекомендуется устанавливать и вентиляционный выход.
Ниже указаны признаки, позволяющие определить, что вентиляция в помещении не работает должным образом:
- Окна запотевают – на них появляется регулярный конденсат.
- Внутри здания все время не хватает воздуха, он спертый. Приходя в такое помещение, сразу хочется его интенсивно проветрить.
- В местах с повышенной влажностью начинает появляться грибок в углах. При этом естественная вентиляция не решает проблему повышенной влажности.
Благодаря правильному устройству вентиляции в каркасном доме в комнатах постоянно присутствует свежий воздух. Это обеспечивает нормальный микроклимат в здании и позволяет добиться оптимальной влажности воздуха. Продолжение темы в видео.
Вытяжная вентиляции в частном доме

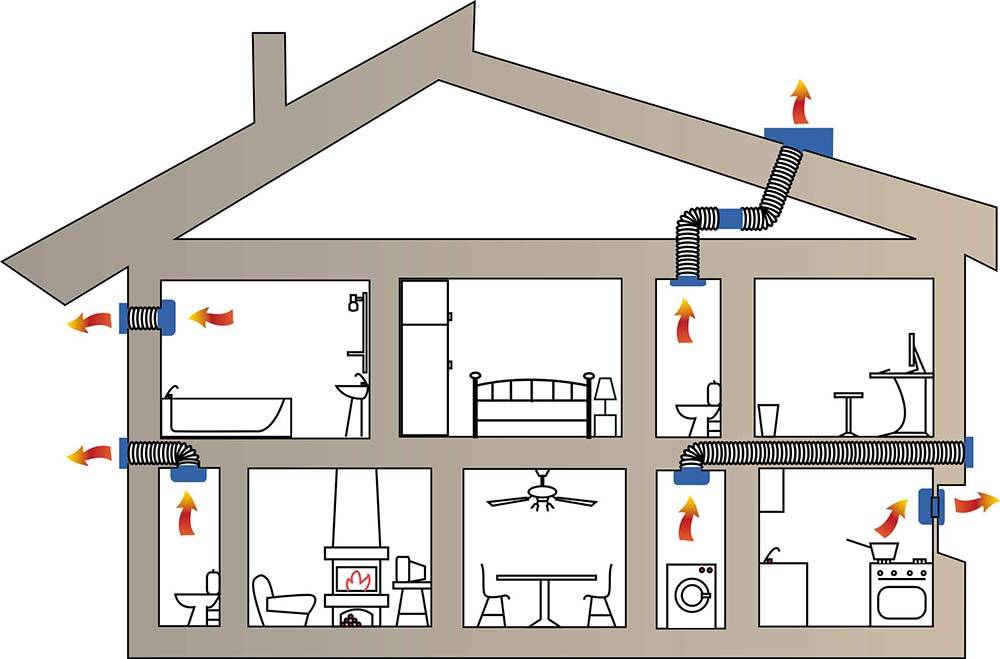

При обустройстве данной системы чистый воздух попадает в комнаты через окна, двери, специальные клапаны, а отработанный выводится при помощи вытяжных вентиляторов. Данные приборы устанавливаются в наиболее проблемных местах дома (на кухне, санузле), они бывают настенного и канального типа.
Вытяжная вентиляция
Плюсы данной установки:
- контроль объема выводимого воздуха;
- независимость от условий внешней среды;
- простота монтажа.
- отсутствие возможности контролировать количество воздуха, подаваемого в дом;
- затраты на покупку оборудования, электроэнергию;
- необходимость регулярного обслуживания.

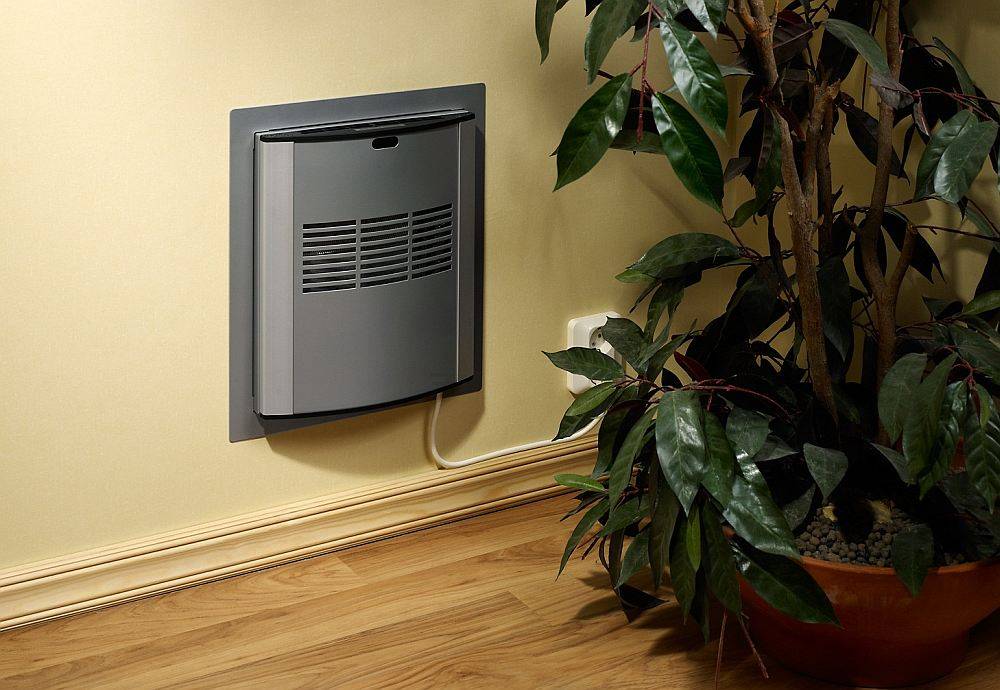

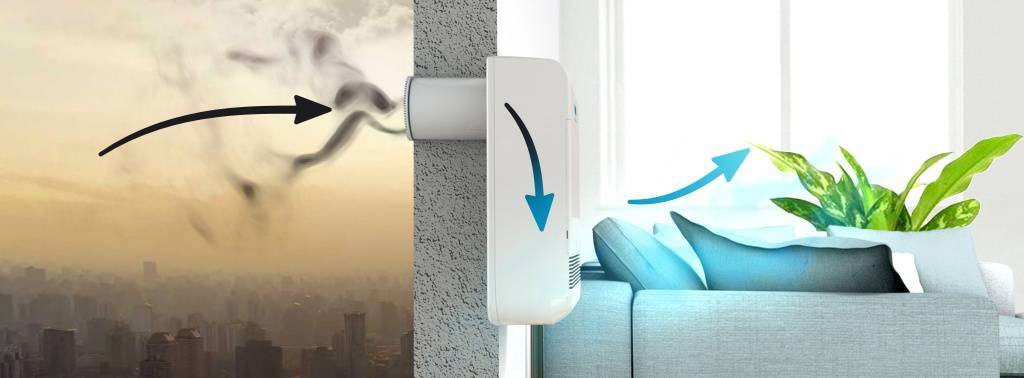

Приточная вентиляция
Вентилирование при помощи установок приточно-вытяжного типа
Как сделать вентиляцию в частном доме с металлопластиковыми окнами, отделанном современными теплоизоляционными материалами? Для этого необходима качественная система, позволяющая подавать свежий и выводить отработанный воздух в автоматическом режиме. Решат эту проблему приточно-вытяжные установки.
Они предусматривают организацию двух параллельных потоков:
- для вывода отработанного воздуха;
- для подачи свежего.
- воздуховоды — предназначаются для подачи и вывода воздушных масс. Они образуют две параллельных магистрали, состоящие из труб и фасонных изделий (тройников, поворотных элементов). Воздуховоды отличаются формой (круглые, прямоугольные), площадью сечения, жесткостью (изготовляются из алюминиевой фольги, оцинкованной жести, пластика);
- вентилятор — обеспечивает давление в вентиляционной системе, необходимое для подачи, вывода воздуха. Он может быть установлен на кровле здания, непосредственно в воздуховоде, или на специальной опоре;
- воздухозаборной решетки — через них воздух с улицы попадает в приточный канал. Также данные элементы защищают систему от посторонних предметов, грызунов, птиц, осадков;
- воздушный клапан — препятствует поступлению в систему воздуха, когда она находится в выключенном состоянии. Он может работать на электроприводе, в автоматическом режиме, а также оснащаться электроподогревом, предохраняющим промерзание створок;
- фильтры — защищают вентилируемые помещения и саму систему от насекомых, пыли, других мелких частиц. Они требуют регулярной прочистки (рекомендовано 1 раза/месяц);
- калорифер — нагревает воздух, подаваемый в помещения, в холодный сезон. Данное устройство бывает водяным (подходит для больших коттеджей) и электрическим (используется в малогабаритных домах);
- глушители шума — предотвращают распространение по системе труб звуков от работающих приборов. Они бывают трубчатыми, пластинчатыми, камерными, сотовыми. Попадая в них, воздух проходит через специальные преграды (перфорированные каналы, трубки или пластины), вследствие чего его интенсивность снижается. Установка шумоглушителя не всегда обязательна. Иногда для уменьшения интенсивности звуков в системе достаточно снизить скорость работы установки, обеспечить звукоизоляцию вентиляторов;
- заборники и распределители воздуха. Первые служат для поступления потока в систему, вторые — для его равномерного рассеивания по комнате. Данные элементы представлены в виде решеток и диффузоров круглой, прямоугольной формы. Монтируются они на стенах, или потолке помещения;
- система управления. Она может быть механической (представленной включателем), или автоматической (работа регулируется пультом). Основные ее элементы — термо- и гидростаты, манометры;
- система безопасности — представлена набором дополнительных приспособлений, защищающих вентиляционные элементы от перегрева, скачков напряжения.
Усовершенствованной моделью приточно-вытяжной вентиляции является система рекуперационного типа. Она обеспечивает эффективную циркуляцию в доме без потери тепла. Данная вентистема оснащена рекуператором, позволяющим снизить затраты на подогрев воздуха, поступающего с улицы. Приточные массы нагреваются за счет тепла переработанных потоков, отводящихся из дома. Это самый эффективный и энергоэкономный способ организации воздухообмена в жилых сооружениях, хотя и самый затратный.
Воздухообмен
Расчёт вентиляции квартиры
Естественная или искусственная вентиляция жилого дома рассчитывается при строительстве здания специалистами, а жильцы дома получают квартиры с системой проветривания «по умолчанию». Изменить схему системы вентиляции в хрущёвке не получится, для этого будет необходимо серьёзное вмешательство в структуру здания. Однако с помощью различных устройств можно улучшить циркуляцию воздуха в своей квартире. Для этого необходимо провести расчёты.
Если вас не устраивает вентиляция в квартире, можно установить дополнительные вытяжки на кухню и вентиляторы на решётках в ванной. При этом следует запомнить основное правило – количество вытягиваемого воздуха не должно превышать количество поступающего в квартиру. В этом случае системы проветривания будут работать максимально эффективно. Некоторые модели вытяжек и вентиляторов могут работать на приток воздуха – их стоит установить, если комната недостаточно проветривается через окна и двери.
Особое внимание стоит уделить мощности вытяжных устройств, для небольших квартир будет достаточно производительности от 50 до 100 м³ воздуха в час. Чтобы точно определить, какая нагрузка для прибора будет оптимальной, можно измерить количество воздушных масс в комнате. Для этого площадь квартиры суммируется и умножается втрое
Полученные объёмы воздуха и должны полностью проходить через вентиляторы в течение часа
Для этого площадь квартиры суммируется и умножается втрое. Полученные объёмы воздуха и должны полностью проходить через вентиляторы в течение часа.
Организовать дополнительный приток воздуха можно с помощью кондиционеров, вытяжек и вентиляторов. В комплексе эти приборы будут выполнять основные задачи по вентиляции помещений:
- вытяжка в кухне будет очищать помещение от неприятных запахов, жира и дыма, наполняя его чистым воздухом;
- вентилятор в ванной — удалять влажный воздух;
- кондиционер — охлаждать и осушать воздух в помещении.
Эти устройства будут обеспечивать хорошую циркуляцию воздушных масс в разных комнатах и регулировать их чистоту – в ванной и кухне они просто незаменимы.

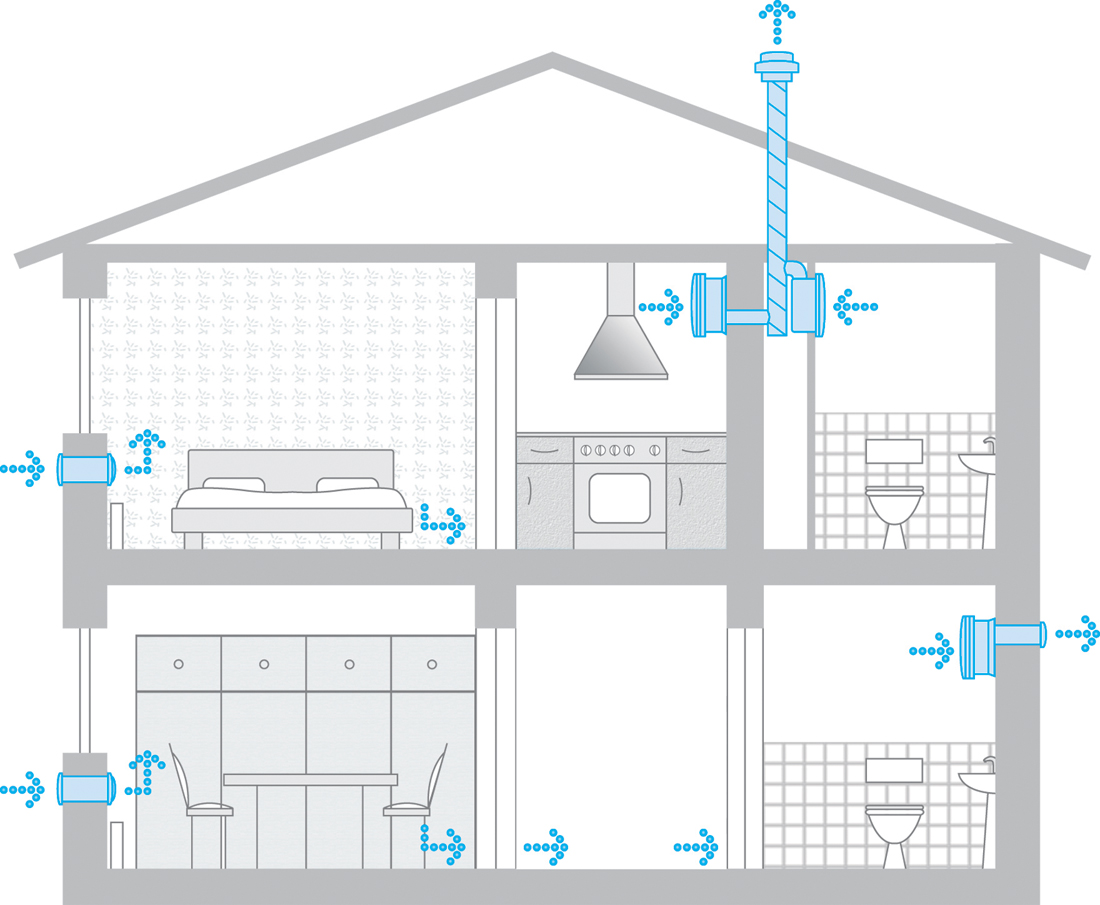

Вентиляция различных помещений дома на примерах
Не существует единственной универсальной схемы вентиляции. Разные помещения дома требуют разных решений. Эти обобщенные примеры помогут вам понять основные принципы и применить их в своем доме.

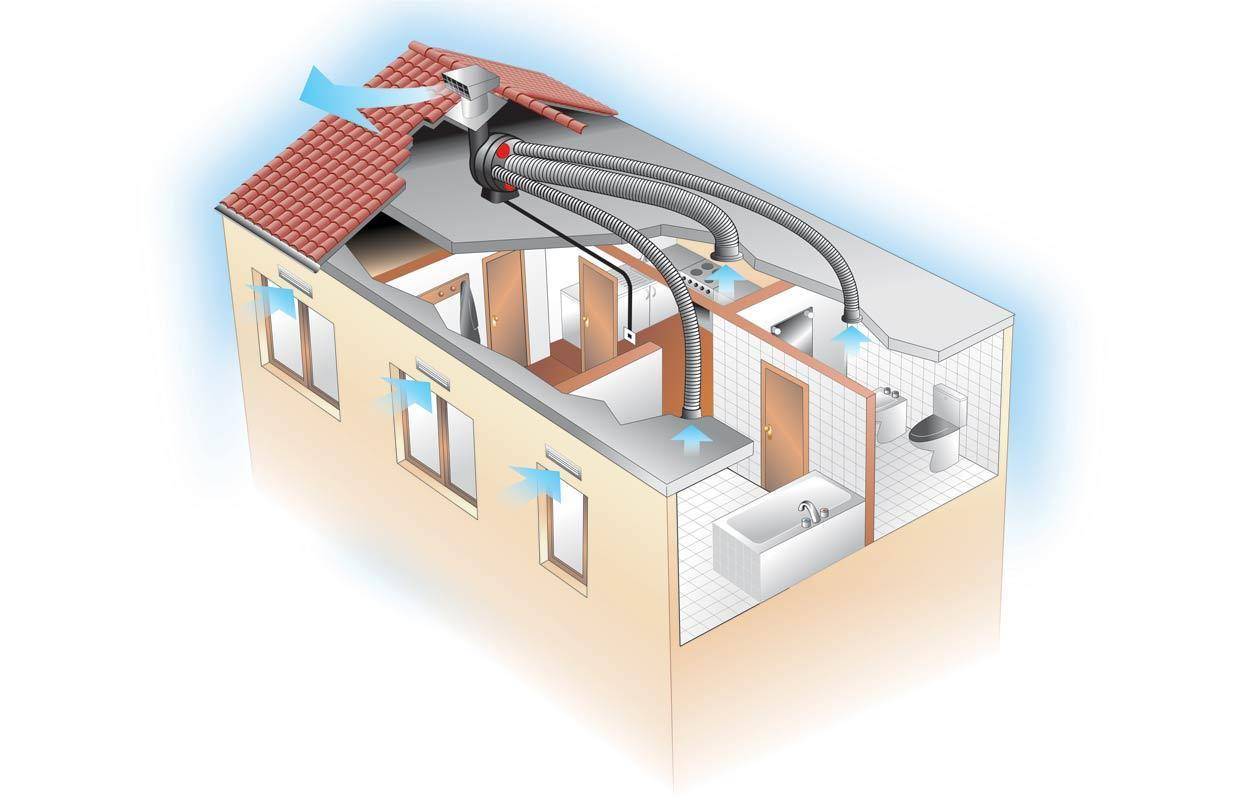

Схема работы приточно-вытяжной вентиляции дома
Жилые комнаты
Свежий воздух поступает в жилые комнаты через открытые окна или форточки, а в холодное время года через каналы приточной вентиляции в наружных стенах и оконных рамах. Каналы оснащаются приточными клапанами, рекуператорами или бризерами. Поступающий с улицы воздух вытесняется в коридор через дверной проем. Дверь должна пропускать воздух даже в закрытом положении. Обычно для этого достаточно щели между дверным полотном и полом шириной около 1 см.
Кухня

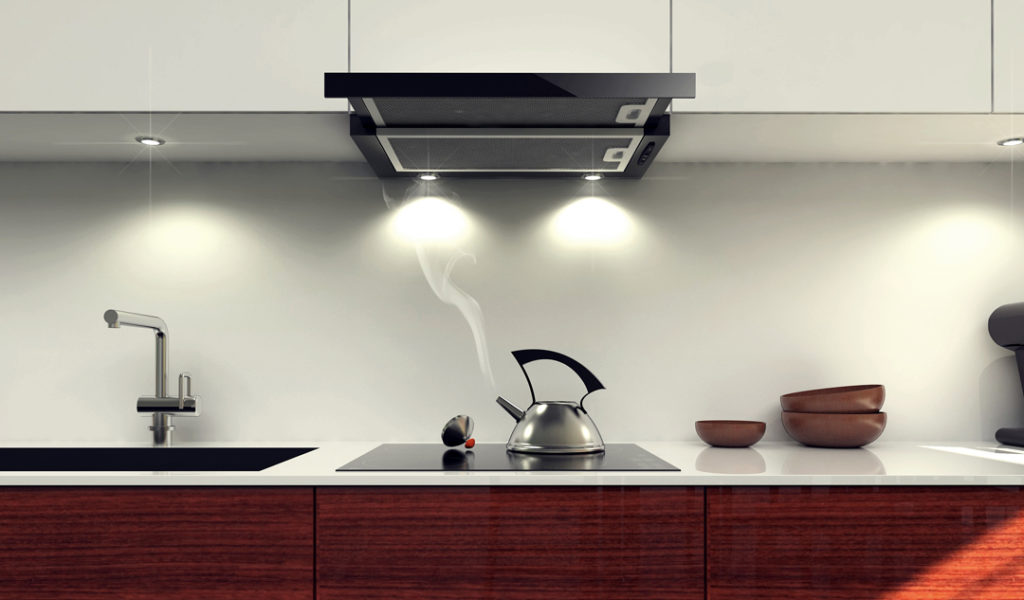

В процессе приготовления пищи в воздух выделяются запахи и водяной пар. Поэтому кухня обязательно оборудуется вытяжкой, расположенной над газовой или электрической плитой. Вытяжка подключается к вытяжному вентиляционному каналу и включается по мере необходимости.
Эффективность вытяжки зависит от конструктивного исполнения и высоты установки над кухонной плитой. К сожалению, эффективность бытовых вытяжек не превышает 70%. Это значит, что более трети образующихся над плитой газов вытяжкой не улавливаются и поступают в воздух кухни. Поэтому, кроме вытяжки, в кухне обязательно оборудуется вытяжная вентиляция. И, разумеется, в кухне должна быть приточная вентиляция, без которой вытяжная не сможет нормально функционировать.
Ванная и туалет
Ванная — помещение с повышенной влажностью. Кроме того, уровень влажности очень сильно меняется: от нормальной до 100% в то время, когда ванной кто-то пользуется. Вентиляция должна за короткое время удалять избыточную влажность.

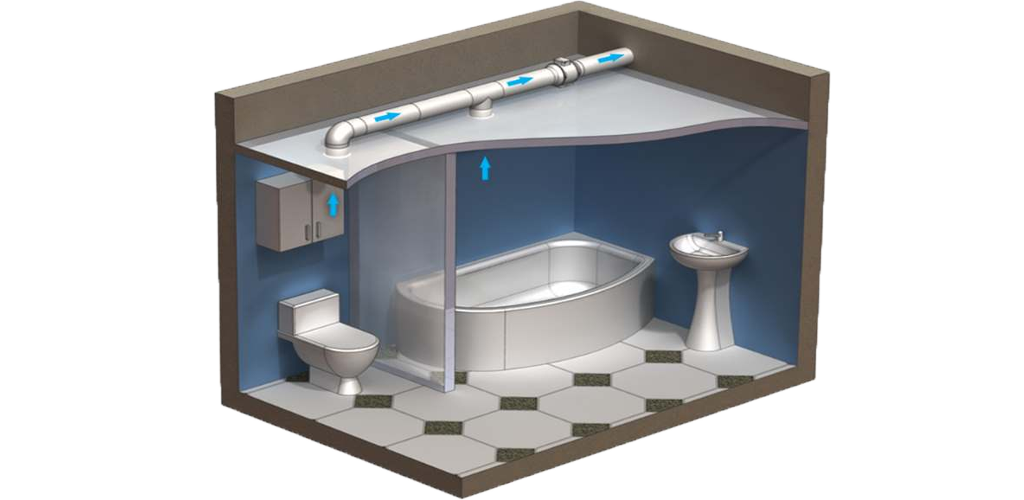

Вытяжная вентиляция санузла
Вот почему в вентиляцию ванной часто устанавливается дополнительный вентилятор, который включают по мере необходимости. Существуют также более дорогие автоматические вентиляторы, включающиеся по сигналам датчика влажности.
Не следует впадать в крайность — слишком интенсивная вентиляция в ванной тоже не нужна. Она будет откачивать теплый воздух и пользоваться ванной будет некомфортно.
Специальная приточная вентиляция в санузлах обычно не оборудуется. Ее роль выполняет щель между дверным полотном и полом шириной 2 см. Также в нижней части дверного полотна можно установить специальную вентиляционную решетку, через которую воздух из коридора поступает внутрь ванной и туалета.
Неприятные запахи в санузле могут появляться из-за ошибок в проектировании канализационной системы. Внутренняя полость канализации отделяется от помещения гидрозатворами. Понижение давления в полости канализации приводит к тому, что вода из гидрозатвора уходит и в помещение начинают проникать неприятные запахи из канализации. Для нормальной работы гидрозатвора канализация должна сообщаться с атмосферой — верхний конец канализационного стояка выводится на крышу.

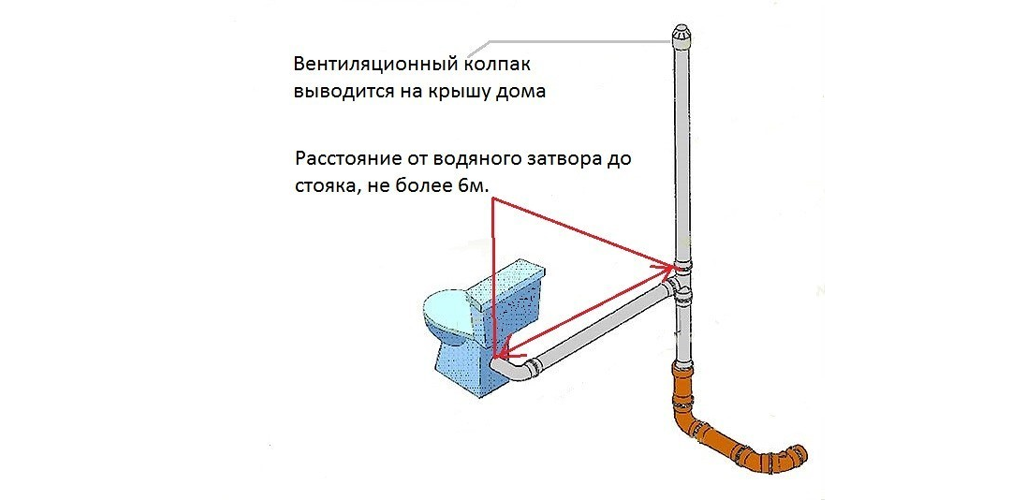

Канализационный стояк сообщается с атмосферой
Бойлерные и котельные
Технические помещения оборудуются вентиляцией особенно тщательно. Для горения газа в котле требуется достаточное количество воздуха, в свою очередь, продукты горения должны полностью выводиться за пределы дома. В руководстве по эксплуатации котла указаны все требования к вентиляции — на них нужно опираться в первую очередь. Не следует смешивать дымоходы и вентиляцию. Они различаются конструктивно и используемыми материалами.

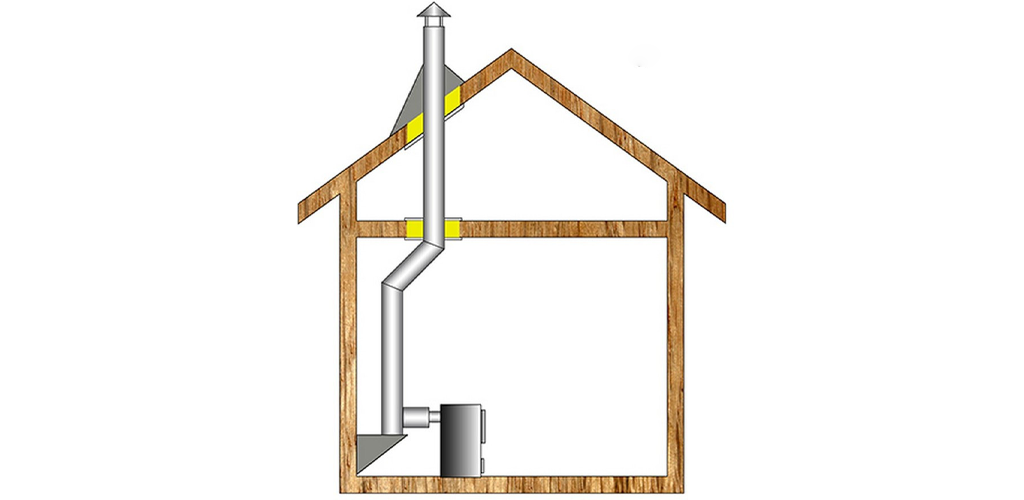

Дымоход соединяется непосредственно с котлом
Цокольные этажи и подвалы
Вентиляция этих помещений предотвращает образование конденсата, разрушающего строительные материалы. Кроме того, из грунта может выделяться опасный для здоровья человека и животных радиоактивный газ радон. Он значительно тяжелее воздуха и поэтому скапливается в подвалах и цокольных этажах.
Как правило, в цоколе или подвале предусматриваются специальные вентиляционные отверстия. Желательно, чтобы приточные вентиляционные отверстия были оборудованы воздухозаборниками, поднятыми выше уровня снегового покрова. Благодаря этому вентиляция сможет эффективно функционировать и зимой.
