Инвертор 12 на 220 своими руками. Схема и подробное описание
Приведенный в данной статье самодельный инвертор 12 на 220 вольт может быть полезен автомобилистам, выезжающим на своем автомобиле на природу, рыбалку, дачу. Он позволяет зарядить телефон, в ночное время подключить фонарь освещения, поработать и поиграть на ноутбуке, посмотреть телевизор и т.д.

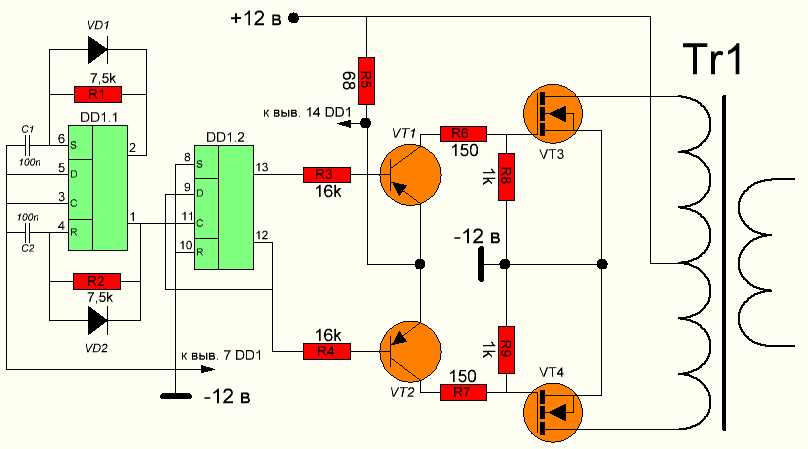

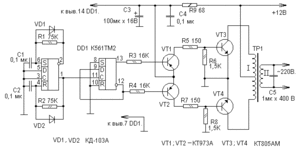

Инвертор 12 на 220 вольт с максимальной выходной мощностью 500 ватт собран на 2 микросхемах (К155ЛА3 и К155ТМ2) и шести транзисторах. Для повышения КПД и предотвращения сильного нагревания, в выходном каскаде устройства использованы полевые транзисторы с минимальным сопротивлением.
Принцип работы инвертора 12 на 220 вольт
На элементах DD1.1 – DD1.3, C1, R1, по стандартной схеме собран генератор прямоугольных импульсов с примерной частотой 200 Гц.(А). С выхода генератора импульсы следуют на делитель частоты, состоящий из элементов DD2.1 – DD2.2. Вследствие этого на выходе делителя (вывод 6 элемента DD2.1) частота следования импульсов снижается до 100Гц.(В), а уже на выходе 8 DD2.2. частота сигнала равна 50 Гц.(С)
Сигнал с вывода 8 микросхемы DD1 и с вывода 6 микросхемы DD2 поступает на диоды VD1 и VD2 соответственно (Е). Для того чтобы полевые транзисторы полностью открывались необходимо увеличить амплитуду сигнала, который поступает с диода VD1 и VD2, для этого используются транзисторы VT1 и VT2. Посредством транзисторов VT3 и VT4 происходит управление выходными транзисторами. Если в процессе сборки инвертора не было допущено ошибок, то он начинает работать сразу после включения. Единственное что может потребоваться это подбор сопротивления резистора R1, чтобы на выходе было 50 Гц.
Детали конструкции
Транзисторы VT1, VT3 и VT4 – КТ315 с любой буквой. Транзистор VT2 возможно заменить на КТ361. Стабилизатор DA1 – отечественный аналог КР142ЕН5А. Все резисторы мощностью 0,25 ватт. Диоды любые КД105, 1N4002. Конденсатор C1 со стабильной емкостью – тип К10-17. В качестве трансформатора Тр1 возможно применить силовой трансформатор от старого телевизора. Все обмотки необходимо удалить, кроме сетевой обмотки. Затем намотать две обмотки проводом ПЭЛ – 2,1 мм. Полевые транзисторы необходимо установить на радиатор общей площадью 600 кв. см.
Внимание! Так как элементы схемы находятся под напряжением электросети, то следует соблюдать меры электробезопасности при наладке прибора
Рабочий процесс изготовления каркасов катушек
Катушка трансформатора.
При применении круглого сердечника его предварительно обматывают ленточной изоляцией и затем прямо начинают мотать на него провод, распределяя нужное количество витков по всему кольцу.
После того как закончена намотка первичной обмотки, ее закрывают 3-4 слоями лакоткани и затем сверху начинают накручивать витки вторичной ее части. При использовании обычных магнитопроводов каркас катушек делают так:
- делается выкройка гильзы с отворотами на сторонах торцов;
- из картона вырезают щечки;
- свертывают тело катушки по намеченным линиям в небольшую коробочку и заклеивают;
- надевают на гильзу верхние части (щечки) и, отогнув отвороты, приклеивают.
После этого ленточной изоляцией закрывают провод, предварительно выведя наружу концы обмоток.

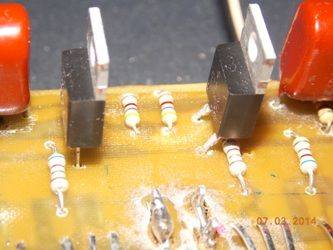

Мощный автомобильный преобразователь 12-220 50 Гц своими руками – 15 Июля 2014
| Еще год назад мною была опубликована схема самого простого преобразователя напряжения 12-220, с того дня забыл про этот инвертор и вот сегодня решил опять собрать и показать широкой публике основу его работы. |

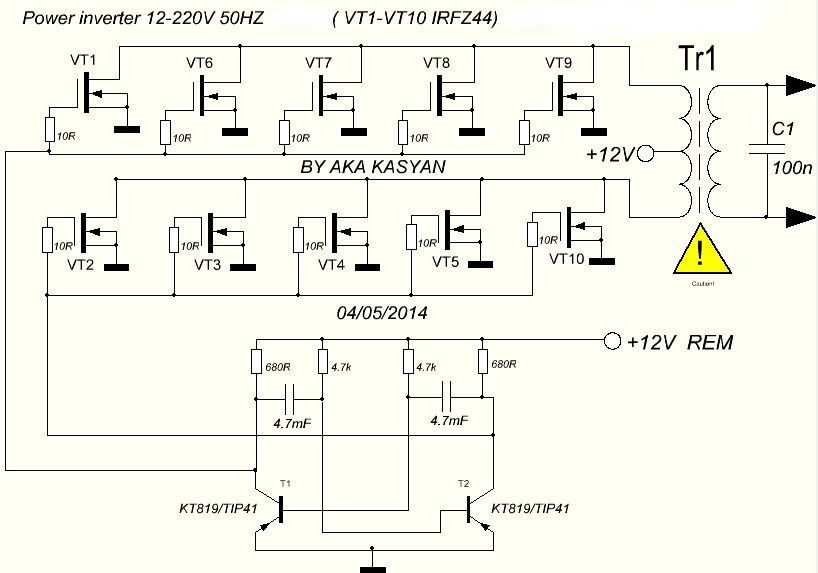

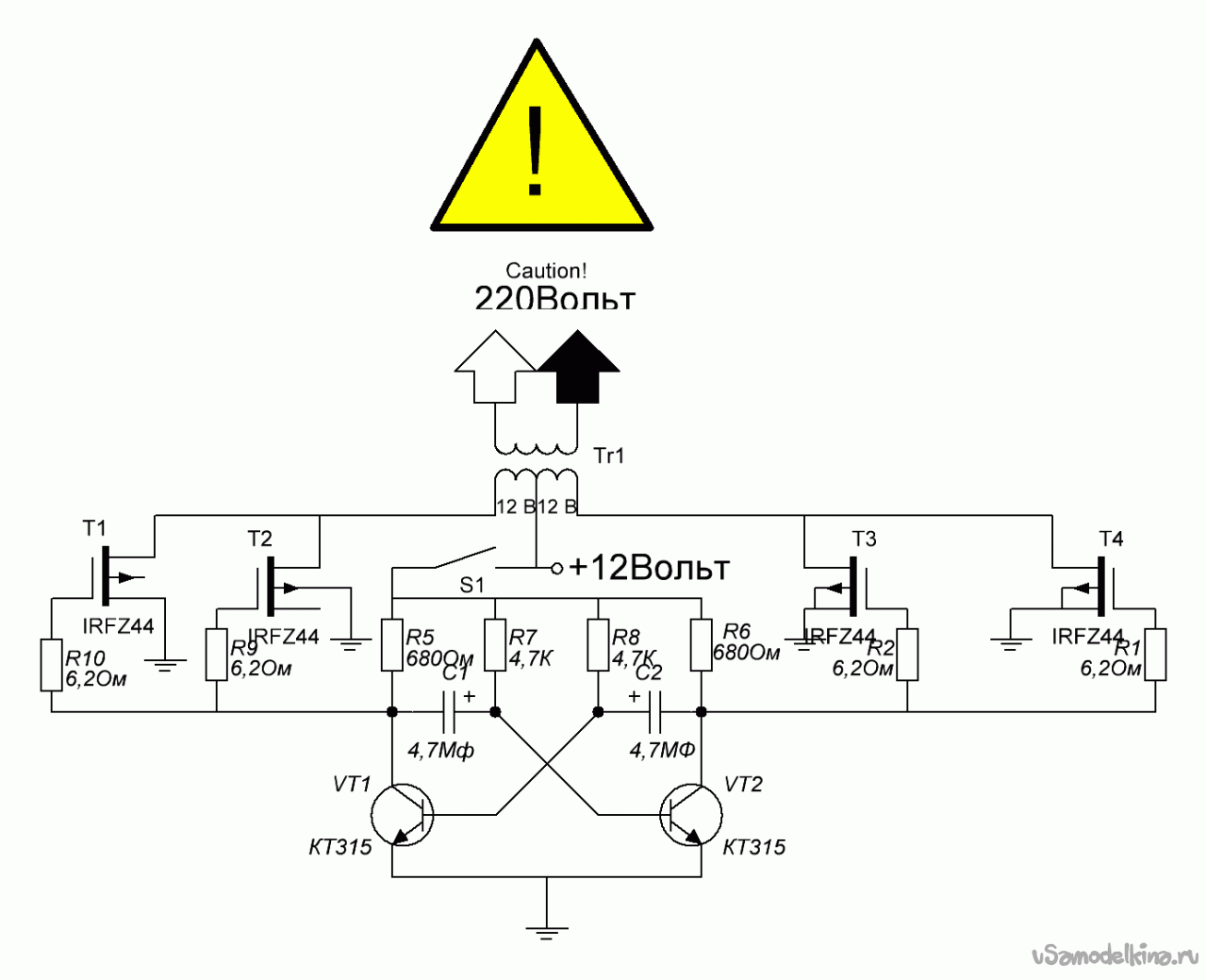

Инвертор состоит из задающего генератора на 50 Герц (до 100 Гц), который построен на основе самого обычного мультивибратора. С момента публикации схемы наблюдал, что многие успешно повторили схему, отзывы довольно хорошие – проект удался.
Данная схема позволяет получить на выходе почти сетевые 220 Вольт с частотой 50Гц (зависит от частоты мультивибратора. На выходе нашего инвертора прямоугольные импульсы, но с выводами прошу не спешить – такой инвертор пригоден для питания почти всех бытовых нагрузок, за исключением тех нагрузок, которые имеют встроенный двигатель, который чувствителен к форме подаваемого сигнала.
Телевизор, проигрыватели, зарядные устройства от портативных ПК, нотбуков, мобильных устройств, паяльники, лампы накаливания, светодиодные лампы, ЛДС, даже персональный компьютер – все это можно без проблем питать от предлагаемого инвертора.
Несколько слов о мощности инвертора. Если задействовать одну пару силовых ключей серии IRFZ44 мощность порядка 150 ватт, ниже указана выходная мощность в зависимости от количества пар ключей и их типа
Транзистор Кол-во пар. Мощность (Вт) IRFZ44/46/48 1/2/3/4/5 250/400/600/800/1000IRF3205/IRL3705/IRL2505 1/2/3/4/5 300/500/700/900/1150IRF1404 1/2/3/4/5 400/650/900/1200/1500Max
Но и это еще не все, один из тех людей, который собрал сей прибор отписывался с гордостью, что ему удалось снять до 2000 ватт, разумеется и это реально , если использовать скажем 6 пар IRF1404 – действительно убойные ключи с током 202Ампер, но разумеется максимальный ток не может доходить до таких значений, поскольку выводы при таких токах попросту бы расплавились.
Инвертор имеет функцию REMOTE (ремоут контроль). Фишка в том, что для запуска инвертора нужно подать маломощный плюс от АКБ на линию, к которому подключены маломощные резисторы мультивибратора. Несколько слов о самих резисторах – все брать с мощностью 0,25 ватт – они не будут перегреваться. Транзисторы в мультивибраторе нужны довольно мощные, если собираетесь качать несколько пар силовых ключей. Из наших подойдут КТ815/17 а еще лучше КТ819 или импортные аналоги.
Конденсаторы – являются частотнозадающими, их емкость 4.7мкФ, при таком раскладе компонентов мультивибратора, частота инвертора будет в районе 60Гц. Трансформатор я взял от старого бесперебойника, мощность транса подбирается исходя от нужно (расчетной) мощности инвертора, первичные обмотки 2 по 9 Вольт (7-12 Вольт), вторичная обмотка стандарт – сетевая. Конденсаторы пленочные, с расчетным напряжением 63/160 и более вольт, берите та, что есть под рукой.
Ну вот и все, добавлю только, что силовые ключи при большой мощности будут нагреваться как печка, им нужен очень хороший теплоотвод, плюс активное охлаждение. Не забываем изолировать пары одного плеча от теплоотвода, во избежания КЗ транзисторов.
Инвертор не имеет никаких защит и стабилизацию, возможно напряжение будет отклоняться от 220 Вольт.
Скачать печатную плату с сервера
С уважением – АКА КАСЬЯН
Обсудить на Форуме
ПРЕОБРАЗОВАТЕЛЬ 12-220
Представляем двухтактный импульсный преобразователь, собранный на ШИМ-контроллере TL494. Это позволяет сделать схему довольно простой и доступной для повторения многим радиолюбителям. На выходе стоят высокоэффективные выпрямительные диоды удваивающие напряжение. Также можно использовать преобразователь напряжения и без диодов – получая переменное напряжение. Например для электронных балластов (при питании ЛДС) постоянное напряжение и полярность включения не актуальна, так как в схеме балласта на входе стоит диодный мост. Принципиальная схема показана на рисунке – кликните для увеличения.
В преобразователе 12-220 В используется готовый высокочастотный понижающий трансформатор из блока питания AT или ATX компьютера, но в нашем преобразователе он станет наоборот повышающим. Обычно эти трансформаторы отличаются только габаритами, а расположение выводов идентично. Нерабочий блок питания от ПК можно найти в любой мастерской по ремонту компьютеров.
Работа схемы. Резистор R1 задает ширину импульсов на выходе, R2 (совместно с C1) задаёт рабочую частоту. Уменьшаем сопротивление R1 – увеличиваем частоту. Увеличиваем емкость C1 – уменьшаем частоту. Транзисторы в преобразователь напряжения ставим мощные МОП полевые, которые характеризуются меньшим временем срабатывания и более простыми схемами управления. Здесь одинаково хорошо работают IRFZ44N, IRFZ46N, IRFZ48N.
Радиатор не нужен, так как продолжительная работа не вызывает ощутимый нагрев транзисторов. А если всё-же возникнет желание поставить их на радиатор – фланцы корпусов транзисторов не закорачивать через радиатор! Используйте изоляционные прокладки и шайбы втулки от компьютерного БП. Однако для первого запуска радиатор не помешает; по крайней мере транзисторы сразу не сгорят в случае ошибок монтажа или КЗ на выходе.
Правильно собранная схема преобразователя в наладке не нуждается. Корпус желательно использовать неметаллический, чтоб исключить пробой высокого напряжения на корпус
Соблюдайте осторожность при работе со схемой, так как напряжение 220 В опасно!
Форум по импульсным преобразователям
Обсудить статью ПРЕОБРАЗОВАТЕЛЬ 12-220
Схема простого инвертора на полевых транзисторах
Работает инвертор, построенный по такой схеме, по тем же принципам, что и два предыдущих. Мультивибратор, собранный по классической схеме на полевых транзисторах, обеспечивает высокую эффективность.
Преимущество этой схемы перед остальными заключается в том, что она работоспособна даже при сильном разряде аккумуляторной батареи. Входное напряжение может колебаться в большом диапазоне – от 3,5 до 18 В. Но есть и недостаток – нет стабилизации выходного напряжения. Поэтому при разрядке аккумуляторной батареи на выходе напряжение тоже будет уменьшаться. В конструкции используется трансформатор низкочастотного типа, как и в инверторе на микросхеме К561ТМ2.
Обзор производителей
Различные торговые точки могут предложить довольно широкий ассортимент инверторов-преобразователей напряжения 12-220 В. Инверторы выпускаются в различных странах — большинство из них производится в Китае, но это совсем не значит что они плохого качества. Ведь многие известные бренды из-за высокой конкуренции стремятся снизить себестоимость своей продукции, поэтому и переносят свои производственные мощности на территорию Китая.
Изучая предлагаемые рынком модели можно обратить внимание, что некоторые изделия имеют одинаковые характеристики, но при этом значительно различаются в цене. Связанно это с использованием той или иной радиоэлементной базы. Устройства, соответствующие заявленным характеристикам, собранные на качественной элементной базе и оборудованные необходимой защитой, надёжны в эксплуатации, поэтому стоят дороже
Устройства, соответствующие заявленным характеристикам, собранные на качественной элементной базе и оборудованные необходимой защитой, надёжны в эксплуатации, поэтому стоят дороже.
Наиболее популярными брендами являются:
- Wenchi. Тайваньский производитель радиоэлектронного оборудования. Присутствует на рынке уже более 23 лет. Его продукция сертифицирована во многих странах мира, включая Россию. Компания имеет свою лабораторию, в которой проводится испытание приборов и внедрение в их работу новых технологий. Спросом пользуются модели INS-1000W-12 и INS-200W-12.
- Mean Well. Ведущий разработчик импульсных блоков питания. Фирма постоянно модернизирует и расширяет ассортимент своей продукции. Хорошие технические характеристики и демократичная цена позволяют каждому покупателю выбрать оптимальное оборудование этой марки. Популярными моделями являются: A301−2K5-F3 PBF, A301−150-F3, TN-1500−212B.
- Gembird. Основанная в Голландии в 1997 году компания стала лидером в производстве компьютерной периферии источников питания. Хотя цех по производству инверторов находится в Китае, продукция проходит тщательный контроль и соответствует международным стандартам. Сервисные центры фирмы расположены во многих странах, что позволяет довольно быстро получить качественную помощь. Потребители часто выбирают инверторы серии Gembird I.
- Robiton. Российская компания, специализирующая на производстве элементов питания. Её продукция соответствует требованиям безопасности Европейского союза. На все свои изделия фирма предоставляет три года гарантии. Повышенным спросом пользуются модели R300 и R500.
Вам это будет интересно Источники бесперебойного питания (ИБП) для компьютеров
Полезные свойства аппаратов
Часто инверторы из 12 В в 220 В обеспечивают предохранение или ослабление функционирования информационных систем от качества сетей переменного тока. Если внезапно произойдет отключение электроэнергии, то с помощью запасной батареи и выпрямителя восстановится резервное питание и можно прекратить работу компьютера без потери необходимых данных.
Отличительной чертой в этом случае считается наличие высокой частоты напряжения — до 100 кГц. Для эффективной работы дополнительно используются полупроводниковые ключи, магнитные материалы и специальные контроллеры. Чтобы быть удобным для применения, инвертор должен обладать высоким коэффициентом полезного действия, надежностью и иметь компактные габаритные характеристики.

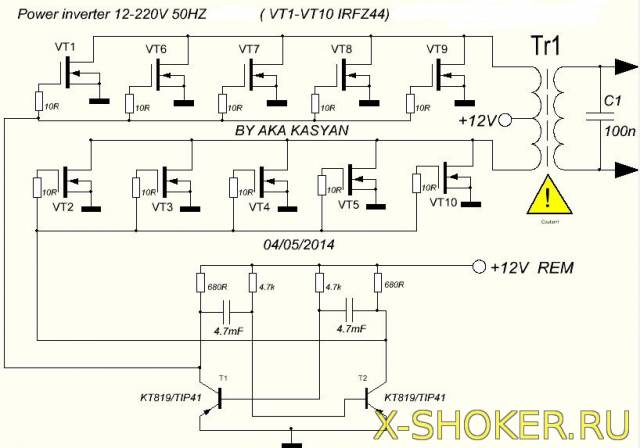

cxema.org – Простой преобразователь 12-220 50Гц
Недавно мною была опубликована статья о простом преобразователе напряжения, которая позволит снять внушительную мощность, при этом схема имеет всего несколько компонентов в обвязке и не содержит никаких микросхем. Мощность нашего инвертора зависит от количества пар выходных транзисторов (от их типа) ну и разумеется от габаритных размеров задействованного трансформатора. Выходная мощность может быть от 150/200 до 2000 ватт!
В нашей схеме можно использовать полевые ключи типа IRFZ24/40/44/46/48, IRF3205, IRL3705, IRF3808
С одной парой транзисторов типа IRFZ24 можно снять выходную мощность в районе 50-60 ватт, с транзисторами IRFZ40/44/46/48 – от 120 до 200 ватт. Для обеспечения более высокой мощности советуется задействовать ключи типа IRF3205 – с одной парой до 300 (в некоторых случаях до 350 ватт), но и этого мало ? тогда используйте ключи типа IRF3808 – одна пара таких ключей может обеспечить выходную мощность 400-500 ватт, с двумя парами – до 1000 ватт. Схема способна качать 4 пары таких ключей, что дает возможность поднять мощность преобразователя до 2000 ватт, но и это не предел!
В схеме мультивибратора задействованы импортные ключи серии TIP41, которые являются аналогами наших КТ819, их можно заменить на менее мощные – КТ817/815, но если инвертор планируется для получения мощности 500 и более ватт, то советую использовать мощные НЧ транзисторы, вроде тех, что указаны в схеме, можно и КТ805/819.
Ключи устанавливают на общий теплоотвод ОБЯЗАТЕЛЬНО используя слюдяные прокладки и изолирующие шайбы.
К инвертору можно подключать такие нагрузки, как – дрель, болгарка, телевизор, ПК, музыкальный центр, в общем все бытовые нагрузки, частота на выходе в пределах 500-100 Гц, зависит от рабочей частоты мультивибратора.
В схеме задействован готовый трансформатор от бесперебойника, выходное напряжение от 220 до 260 Вольт. Потребление без выходной нагрузки составляет 270-300мА – с 3-я парами выходных ключей.
Схема запускается при подаче + на генератор (REM), силовые провода (шины питания) с диаметром не менее 5мм. Диапазон входных напряжений от 6 до 20 Вольт, все указанные параметры были получены с применением автомобильного аккумулятора с емкостью 75А/ч.
Затворные резисторы для полевых ключей могут иметь номинал 2,2 до 47Ом, стандарт – 10Ом, все использованные резисторы на 0,25 ватт. Конструкция помещается в корпусе от бп компьютера и занимает мало места.
С уважением – АКА КАСЬЯН
- < Назад
- Вперёд >
Модель с фазовыми выпрямителями
Преобразователь 12-220 для дома с фазовым выпрямителем складывается только с участием на 40 Ом. В данном случае тиристоры следует подбирать хроматические
Также важно уделить внимание трансформатору. Некоторые специалисты советуют использовать понижающие модели, однако найти их на рынке довольно сложно. Таким образом, многие все-таки используют стандартные силовые модификации
Таким образом, многие все-таки используют стандартные силовые модификации
Усилитель в данном случае потребуется только один. Для соединения трансформатора с тетродом используется дроссель
Таким образом, многие все-таки используют стандартные силовые модификации. Усилитель в данном случае потребуется только один. Для соединения трансформатора с тетродом используется дроссель.
Чтобы повысить проводимость тока, многие рекомендуют устанавливать резонаторы. Предельное напряжение на трансформаторе следует проверять при помощи тестера. Для того, чтобы тетрод быстро не перегорал, рекомендуется использовать стабилитрон. В данном случае его можно выбирать в магазине на два контакта
В конце работы важно в 12-220 преобразователь закрепить клеммники
Преимущество использования преобразователей напряжения
Благодаря тому, что инверторы обладают целым рядом положительных характеристик, их очень ценят при использовании для различных видов электротехники. Устройства работают бесшумно, не засоряют окружающую среду всевозможными выхлопами. Стоимость обслуживания подобных приборов является минимальной: выполнять проверку давления в двигателе нет необходимости. У инверторов достаточно незначительный механический износ, что позволяет использовать их различным потребителям. Инверторы 12 220 В работают на повышенных мощностях КР121 ЕУ, обладают повышенным КПД.
В процессе сборки инверторов с задающими устройствами в качестве мультивибраторов, достоинство преобразователей выражается в том, что прибор обладает доступностью и простотой. Размер изделий компактен, отремонтировать их не составляет сложности, а эксплуатировать можно даже при низкой температуре.
Назначение и принцип работы
Что такое преобразователь напряжения. Так называют электронный прибор, изменяющий величину входного сигнала. Он может использоваться в качестве устройства, повышающего или понижающего его значение. Входное напряжение после преобразования может изменить как свою величину, так и частоту. Такие устройства, изменяющие постоянное напряжение (преобразовывающие его) в выходной сигнал переменного тока, получили название инверторов.
Преобразователи напряжения находят применение как в виде автономного устройства, питающего потребителей энергией переменного тока, так и могут входить в состав других изделий: систем и источников бесперебойного питания, устройств повышения постоянного напряжения до необходимой величины.
Инверторы представляют собой генераторы напряжения гармонических колебаний. Источнику постоянного тока с помощью специальной схемы управления создается режим периодического переключения полярности. В результате на выходных контактах устройства, к которым подключена нагрузка, формируется сигнал переменного напряжения. Его величину (амплитуду) и частоту определяют элементы схемы преобразователя.
Управляющее устройство (контроллер) задает частоту переключения источника и форму выходного сигнала, а его амплитуду определяют элементы выходного каскада схемы. Они рассчитаны на максимальную мощность, которую потребляет нагрузка в цепи переменного тока.
Контроллер используется и для регулирования величины выходного сигнала, которое достигается управлением длительностью импульсов (увеличение или уменьшение их ширины). Информация об изменениях величины выходного сигнала на нагрузке поступает в контроллер по цепи обратной связи, на основании которой в нем формируется управляющий сигнал на сохранение необходимых параметров. Этот метод называется ШИМ (широтно-импульсной модуляцией) сигналов.
В схемах силовых выходных ключей преобразователя напряжения 12В могут использоваться мощные составные биполярные транзисторы, полупроводниковые тиристоры, полевые транзисторы. Схемы контроллеров выполняются на микросхемах, представляющих собой уже готовые к работе устройства с необходимыми функциями (микроконтроллеры), специально разработанных для таких преобразователей.
Схема управления обеспечивает последовательность работы ключей для обеспечения на выходе инвертора сигнала, необходимого для нормальной работы устройств потребителя. Кроме того, управляющая схема должна обеспечивать симметрию полуволн выходного напряжения
Это особенно важно для схем, в которых на выходе используются повышающие импульсные трансформаторы. Для них недопустимо появление постоянной составляющей напряжения, которая может появиться при нарушении симметрии. Существует много вариантов построения схем инверторов напряжения (ИН), но выделяют из них 3 основные:
Существует много вариантов построения схем инверторов напряжения (ИН), но выделяют из них 3 основные:
- ИН бестрансформаторный мостовой;
- трансформаторный ИН с нулевым проводом;
- мостовая схема с трансформатором.
Каждая из них находит применение в своей области в зависимости от примененного в нем источника питания и требуемой выходной мощности для питания потребителей. В каждой из них должны быть предусмотрены элементы защиты и сигнализации.
Защита от понижения и повышения напряжения источника постоянного тока определяет диапазон работы инверторов “по входу”. Защита от повышенного и пониженного выходного переменного напряжения необходима для нормальной работы оборудования потребителя. Диапазон срабатывания устанавливается в соответствии с требованиями используемой нагрузки. Эти виды защиты обратимые, то есть при восстановлении параметров оборудования до нормы работа может быть восстановлена.
При срабатывании защиты вследствие короткого замыкания в нагрузке или чрезмерного возрастания выходного тока перед тем, как продолжить эксплуатацию оборудования, необходим тщательный анализ причин этого события.
Преобразователь 12В является наиболее приемлемым для создания локальной электросети. Наличие большого количества автомобилей и аккумуляторных батарей 12В постоянного тока позволяет их использовать для обеспечения запросов пользователей. Такие сети можно создавать в самых различных местах, начиная от собственного авто. Они мобильны и не зависят от места стоянки.
Варианты: глобально
Преобразователь напряжения 12-220 В для питания нагрузки до 1000 Вт и более в целом можно сделать самостоятельно такими способами (в порядке повышения затрат):
- Оформить в корпус с теплоотводом готовый блок с Avito, Ebay или AliExpress. Ищется по запросу «inverter 220» или «inverter 12/220»; можно сразу добавить требуемую мощность. Обойдется прим. вдвое дешевле такого же заводского. Электротехнических навыков не нужно, но – см. ниже;
- Собрать такой же из набора: печатная плата + «россыпь» компонент. Приобретается там же, но к запросу добавляется diy, что значит под самосборку. Цена еще прим. в 1,5 раза ниже. Нужны начальные навыки в радиоэлектронике: умение паять пользоваться мультиметром, знание разводок (распиновок) выводов активных элементов или умение их искать, правил включения в схему полярных компонент (диодов, электролитических конденсаторов) и умение определять, на какой ток какого сечения нужны провода;
- Приспособить под инвертор компьютерный источник бесперебойного питания (ИБП, UPS). Исправный ИБП б/у без штатной АКБ можно найти за 300-500 руб. Навыков не нужно никаких – к ИБП просто подключается авто АКБ. Но заряжать ее придется отдельно, также см. ниже;
- Выбрать способ преобразования, схему (см. далее) сообразно своим потребностям и наличию деталей, рассчитать и собрать полностью самостоятельно. Возможно совсем даром, но кроме начальных электронных навыков понадобится умение пользоваться некоторыми специальными измерительными приборами (тоже см. далее) и производить простейшие инженерные расчеты.
Из готового модуля
Способы сборки по пп. 1 и 2 на самом деле не такие уж простые. Корпуса готовых заводских инверторов служат одновременно и теплоотводами для мощных транзисторных ключей внутри. Если брать «полуфабрикат» или «россыпь», то корпуса к ним не будет: при теперешней себестоимости электроники, ручного труда и цветных металлов разница в ценах объясняется как раз отсутствием второго и, возможно, третьего. Т.е., радиатор для мощных ключей придется делать самому или искать готовый алюминиевый. Его толщина в месте установки ключей должна быть от 4 мм, а площади на каждый ключ должно приходиться от 50 кв. см. на каждый кВт отдаваемой мощности; с обдувом от компьютерного вентилятора-кулера на 12 В 110-130 мА – от 30 кв. см*кВт*ключ.
Готовые модули инверторов напряжения 12/220 В
Напр., в наборе (модуле) 2 ключа (их видно, они торчат из платы, см. слева на рис.); модули с ключами на радиаторе (справа на рис.) стоят дороже и рассчитаны на определенную, как правило, не очень большую мощность. Кулера нет, мощность нужна 1,5 кВт. Значит, нужен радиатор от 150 кв. см. Кроме него еще установочные комплекты для ключей: изолирующие теплопроводящие прокладки и фурнитура под крепежные винты – изолирующие чашечки и шайбы. Если модуль с теплозащитой (между ключами будет торчать еще какая-то фитюлька — термодатчик), то немного термопасты для приклеивания его к радиатору. Провода – само собой, см. далее.
Из ИБП (UPS)
Инвертор 12В DC/220 В AC 50 Гц, к которому можно подключать любые приборы в пределах допустимой мощности, делается из компьютерного ИБП совсем просто: штатные провода к «своей» АКБ заменяются длинными с зажимами под клеммы авто АКБ. Сечение проводов рассчитывается исходя из допустимой плотности тока 20-25 А/кв. мм, см. также далее. Но вот из-за нештатной батареи могут возникнуть проблемы – с нею же, а она дороже и нужнее преобразователя.
В ИБП применяются тоже свинцово-кислотные АКБ. Это на сегодня единственно широко доступный вторичный химический источник электропитания, способный регулярно отдавать большие токи (экстратоки), не «убиваясь» полностью за 10-15 циклов заряд-разряд. В авиации используются серебряно-цинковые АКБ, которые еще мощнее, но они чудовищно дороги, в широкий оборот не выпускаются, а их ресурс по бытовым меркам ничтожен – ок. 150 циклов.
Разряд кислотных АКБ четко отслеживается по напряжению на банку, и контроллер ИБП не даст «чужой» батарее разрядиться сверх меры. Но в штатных АКБ ИБП электролит гелевый, а в автоаккумуляторах жидкий. Режимы заряда в том и другом случае существенно отличаются: сквозь гель нельзя пропускать такие токи, как сквозь жидкость, а в жидком электролите при слишком малом токе заряда подвижность ионов будем мала и они не все вернутся на свои места в электродах. В результате ИБП будет хронически недозаряжать авто АКБ, она скоро засульфатируется и придет в полную негодность. Поэтому в комплект к инвертору на ИБП нужно зарядное устройство для аккумуляторов. Сделать его своими руками можно, но это уже другая тема.
Как устроен инвертор для ламп дневного света
Чтобы изготовить преобразователь, который позволит осветить помещение любых размеров или авто достаточно использовать схему сборки своими руками. Импульсные преобразователи VOLTSL относятся к двухтактным. Они смонтированы на блоках питания TL 494 (КС 1114ЕУ4). Микросхемы управляются силовыми частями блока питания и состоят из:
- генератора напряжения;
- источника, стабилизирующего напряжение;
- двух транзисторов на выходных источниках электротока, емкость которых составляет 0,7 мм и 0,1 В.
Чтобы выполнить монтаж необходимо предусмотреть приобретение выпрямительных диодов и трансформатора от блока питания. Следует разобраться с вопросом о перемотке трансформаторов. Выполняя данную работу самостоятельно следуют рассчитать до 100 кГц. Приобретается каждый резистор, с учетом схемы R1 и R2, создающий проход импульса тока у выхода. Рабочую частоту формируют при создании цепи С1 и R3. Монтируются диоды HR307, если же они отсутствуют, то используют HER304. Достаточно хорошо зарекомендовали себя диоды КД213. Подбор конденсаторов осуществляется имеющих различную емкость. Спаянные микросхемы помещаются в панели. Схемы могут функционировать на протяжении четырех часов — конструкция транзисторов при этом не перегревается, и в настройке они не нуждаются.
Трансформаторы подлежат самостоятельным намоткам. Поэтому необходимо заблаговременно запасаться ферритовыми кольцами, диаметр которых составляет 30 мм. В основе используется пропорция витков на намотке 1:120, тогда как 1:1 является первичной обмоткой, а 20 составляет 200 витков со вторичным покрытием.
Изначально выполняется намотка вторичной обмотки с применением провода, у которого сечение составляет 0,4 мм. На следующем этапе создается первичное покрытие, которое состоит из 2 половинок по десять витков на каждой из них. Многожильный мягкий провод в диаметре 0,8 мм используется для создания полуобмотки. Чтобы переделать трансформатор допускается использование устройства для 12-вольтовой лампы, , которая подсвечивает потолок. Снимается вторичная обмотка, а полуобмотка создается при наматывании покрытий, когда провод вдвое сложенный. После этого соединяющее место разрезается, а каждый конец проводов спаивается совместно, благодаря чему происходит формирование центра обмотки.
Для бесперебойной работы необходимо использование мощных металлических проводников или полевых транзисторов IRFL44N LRF46N. Для преобразователей устанавливаются диоды HER307 и КД213. В качестве конденсаторов применяются компьютерные блоки питания, с диаметром в 18 мм.
Инверторы надежным образом защищаются от перегрузки, если на выходах выполняется установка предохранителя и диода
Важно, чтобы соблюдение правил техники безопасности четко выполнялось: то есть необходимо избегать высоких напряжений. Заряды в конденсаторах могут храниться на протяжении 24 часов. Разрядку осуществляют при помощи накаливающих ламп на 220 В
Разрядку осуществляют при помощи накаливающих ламп на 220 В.
Инвертор своими руками 12 в 220 можно изготовить согласно простой схемы. Такое устройство считается достаточно удобным аппаратом, который позволяет получать напряжение в 220 В. Любые приборы, изготавливаемые в домашних условиях, в некоторых ситуациях абсолютно ничем не уступают заводским изделиям, а в некоторых случаях даже превосходят их.
