Клапан для водонагревателя: какой нужен и зачем

Подготовка к отключению

Перед началом монтажа предохранительного клапана для бойлера необходимо подготовиться и обеспечить безопасность работы. В этом разделе мы расскажем вам о необходимых шагах для подготовки к отключению бойлера и выполнению монтажа клапана.

Отключите электричество

Перед началом работ убедитесь, что электричество отключено и бойлер не подается напряжение. Это нужно для предотвращения возможности поражения электрическим током во время монтажа.

Выключите подачу горячей воды

Переведите рычаг на главном водопроводе в положение «закрыто». Это необходимо для предотвращения смешивания горячей и холодной воды во время монтажа клапана.

Слейте воду из бойлера

Для монтажа предохранительного клапана необходимо полностью освободить бойлер от воды. Для этого подсоедините шланг к дренажному отверстию на бойлере и слейте всю холодную воду.

Подготовьте инструменты и материалы

Перед началом монтажа клапана убедитесь, что у вас есть все необходимые инструменты и материалы, такие как: гаечные ключи, отвертки, трубки и фитинги соответствующего диаметра, герметик для уплотнения и т.д.

Ознакомьтесь с инструкциями бойлера

Перед приступлением к монтажу предохранительного клапана ознакомьтесь с инструкциями и руководством по эксплуатации вашего бойлера. Это поможет вам понять особенности конкретной модели и правильно выполнить монтаж.

Подготовка к отключению бойлера перед монтажем предохранительного клапана – важный этап, который поможет обеспечить безопасность работ и эффективную установку клапана. Не пренебрегайте этими шагами и следуйте рекомендациям производителя бойлера.

Особенности трехходовых аварийных клапанов

Предохранительные трехходовые клапаны для конструкции отопления используются в обогревательных системах при низких температурах в контуре.

Конструкция предусматривает наличие трех отверстий, где одно входное, а другие два – выводящие. Внутренние потоки регулируются заслонкой в форме шара или штока, а распределение жидкости осуществляется вращениями.

Клапан отвечает за то, чтобы все области контура были разграничены, плотность потока равномерно распределялась по всем зонам, температура нормализовалась.

Трехходовой клапан

При наличии системы теплого пола по напольному контуру нельзя пустить слишком горячий поток, потребуется его смешать с остывшей жидкостью, что обеспечивает трехходовая модель.

Работа происходит под контролем температурного датчика, который ставят в низкотемпературный контур. Тогда при отклонениях срабатывает механизм затвора, впускающий или ограничивающий выход жидкости из обратных труб.

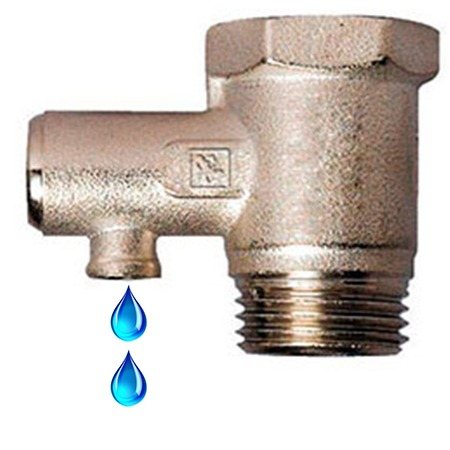

Чем так важен предохранительный клапан на водонагревателе

Чтобы понять важность этого предохранительного устройства, нужно ознакомится с его устройством и принципом действия

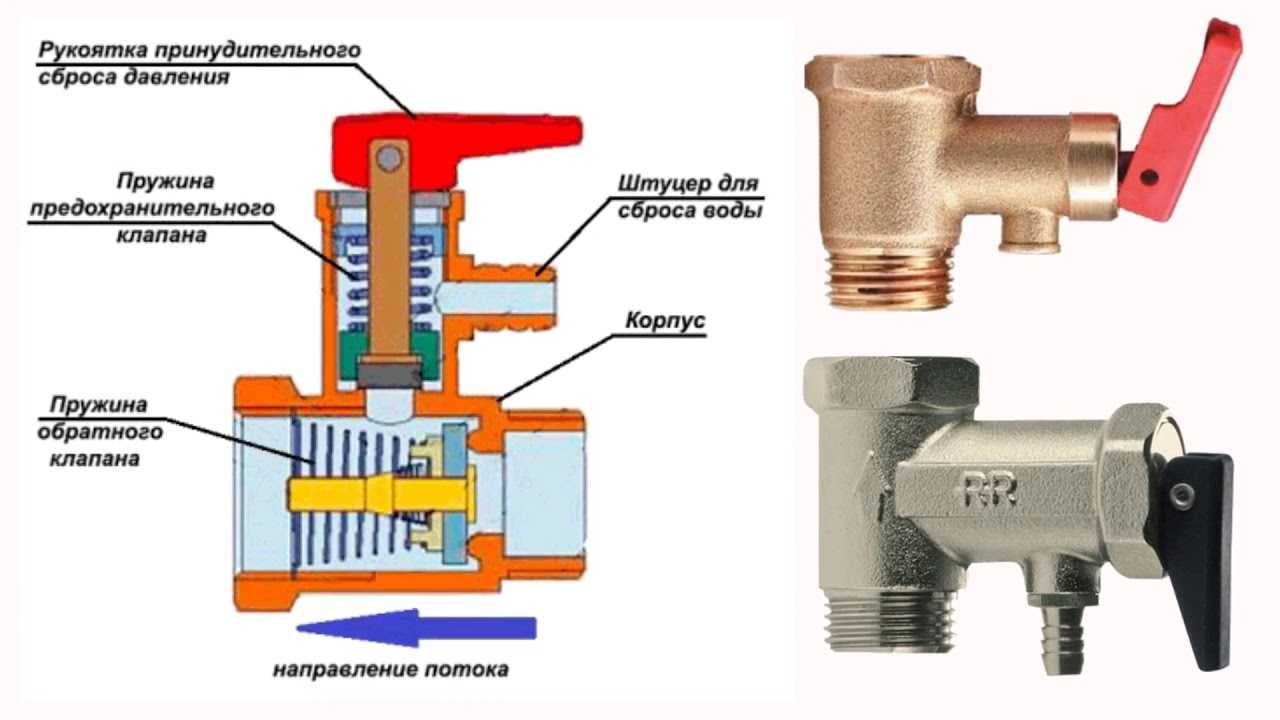

Как устроен предохранительный клапан

Устройство предохранительного клапана для водонагревателя достаточно простое. Конструктивно это два цилиндра с общей полостью, расположенных перпендикулярно друг к другу.

Внутри большого цилиндра размещен тарельчатый клапан, поджатый пружиной, обеспечивающий свободное поступление воды в одном направлении. По сути – это всем знакомый обратный клапан. Цилиндр с обоих концов заканчивается резьбовой частью для подключения клапана к обогревателю и системе труб.
Второй цилиндр, размещенный перпендикулярно, меньше по диаметру. Он с внешней стороны заглушен, а на его теле сделан сливной (дренажный) патрубок. Внутри него также размещен тарельчатый клапан, но с противоположным направлением срабатывания.

Нередко это устройство оснащено ручкой (рычагом), позволяющей принудительно открывать дренажное отверстие.

По какому принципу действует клапан

Принцип действия предохранительного клапана прост.

Давление холодной воды в водопроводе отжимает «тарелку» обратного клапана и обеспечивает наполнение емкости нагревателя.

По заполнению бака, когда давление внутри него превысит внешнее, клапан закроется, а по мере расхода воды вновь будет обеспечивать своевременное ее пополнение.

Пружина второго клапана более мощная, и рассчитана на повышенное давление в емкости бойлера, которое обязательно возрастает по мере нагрева воды.

Если же давление превышает максимально допустимое значение, пружина сжимается, приоткрывая дренажное отверстие, куда сливается излишек воды, тем самым выравнивая давление до нормы.

Важность нормальной работы клапана

Возможно, описание устройства и принципа действия клапана не внесло полной ясности в вопрос о его крайней важности. Попробуем смоделировать ситуации, к чему может привести его отсутствие. Итак, допустим на входе в нагреватель нет клапана, перекрывающего обратный отток подаваемой в бак воды

Итак, допустим на входе в нагреватель нет клапана, перекрывающего обратный отток подаваемой в бак воды.

Если даже давление в водопроводной системе стабильно, правильно работать прибор не будет. Объясняется все просто – по законам термодинамики при нагревании воды в баке с неизменным объемом обязательно растет давление.

В определенный момент оно превысит напор подачи, и начнет происходить сброс нагретой воды в водопроводную систему.

Горячая вода может пойти из холодных кранов или поступать в бачок унитаза.

Терморегулятор в этом случае продолжает исправно работать, и ТЭНы потребляют дорогостоящую энергию впустую.

Еще критичней сложится ситуация, если вдруг давление в водопроводной системе по тем или иным причинам упадет, что практикуется достаточно часто, например, при снижении нагрузки на водонапорных станциях в ночное время.

Или если трубы окажутся пустыми в результате аварии или проведения ремонтных работ. Содержимое бака бойлера банально сливается в водопровод, и ТЭНы греют воздух, что неминуемо приводит к их быстрому перегоранию.

Могут возразить, что автоматика должна предотвратить холостую работу нагревателя. Но, во-первых, не во всех моделях такая функция предусмотрена, а во-вторых, и автоматика может дать сбой.

Казалось бы, чтобы избежать подобных ситуаций, можно ограничиться установкой обычного обратного клапана? Некоторые «умники» так и поступают, не осознавая до конца, что этим самым они буквально «закладывают бомбу» в свое жилище.

Страшно представить, что может случиться при выходе из строя терморегулятора.

Вода доходит в баке до температуры кипения, и так как выхода из замкнутого объема нет, давление растет, а при повышенном давлении точка кипения воды становится значительно больше.

Хорошо, если закончится растрескиванием эмали на внутренней части бака – это будет самое меньшее зло.

При падении давления (образование трещины, открытый кран и т.п.) точка кипения воды падает вновь до нормальных 100 градусов, но температура внутри – значительно выше.

Происходит мгновенное вскипание всего объема жидкости с образованием огромного количества пара, и в результате – мощнейший взрыв.

Всего этого не случится если установлен исправный клапан. Итак, резюмируем его прямое назначение:

Не допускать обратного тока воды из емкости нагревателя в водопроводную систему.
Сглаживать возможные скачки давления в водопроводе, в том числе – гидравлические удары.
Производить сброс излишков жидкости при ее нагревании, удерживая таким образом давление в безопасных рамках.
Если клапан оснащен рычагом, его можно использовать для слива воды из водонагревателя при проведении его техобслуживания.

Перечень необходимых инструментов

Перед началом монтажа предохранительного клапана для бойлера вам понадобятся следующие инструменты:

Отвертка или гаечный ключ
Длинные пассатижи
Набор инструментов для трубопровода (трубогиб, резак и т.д.)
Детектор воды (для определения места протечки)
Резиновые прокладки или фум-лента
Клеевой уплотнитель (для герметизации соединений)
Изолирующая лента (для защиты соединений от коррозии)
Паяльная лампа или газовая горелка (для пайки труб)
Монтажные скобы или крепежные устройства
Измерительный инструмент (линейка, рулетка и т.д.)

Убедитесь, что у вас есть все необходимые инструменты перед началом монтажа предохранительного клапана. Это поможет вам выполнять работу более эффективно и без проблем.

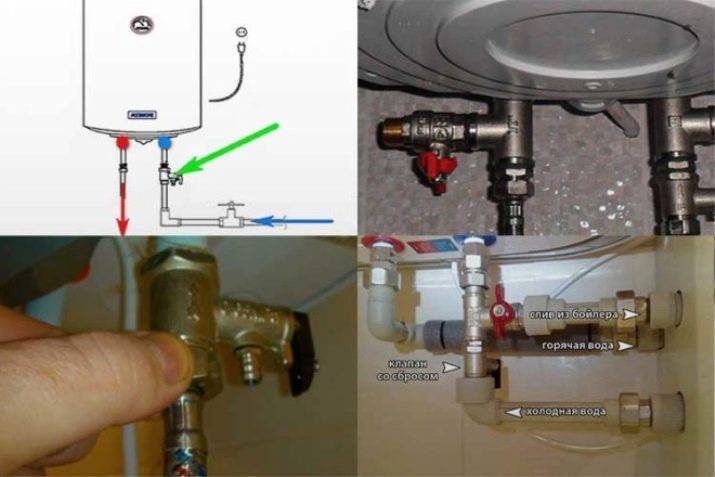

Правила монтажа

Чтобы работа бойлера была безопасной, надо правильно установить обратный клапан в систему. Обычно он идет в комплекте водонагревателя. При отсутствии, предохранительное устройство надо подобрать отдельно, причем допустимое давление клапана должно соответствовать рабочему давлению бойлера. Все параметры можно узнать из инструкции изделия.

Установка предохранительного узла на бойлер может осуществляться с переходниками и без них, но с соблюдением определенных правил:

предохранительный клапан необходимо установить на ветку водопровода, подающую холодную воду внутрь бака;
размещают клапан между запорным краном и емкостью. Если подходит резьба, его просто накручивают на резьбовой патрубок бака, а непосредственно на резьбу клапана накручивают кран;
установка должна производиться строго по указанному стрелкой направлению. Все резьбовые соединения герметизируют льном или ФУМ лентой;
затягивать резьбу надо плотно, чтобы избежать протечек, но большие усилия прилагать тоже нежелательно. Бронзовый корпус может лопнуть, что приведет к дополнительным расходам на покупку нового изделия.

Устройство некоторых моделей клапанов может отличаться наличием регулятора срабатывания механизма по давлению. Принцип его регулировки заключается в ослаблении или подтягивании прижимной пружины. Надо знать, что изначально механизм уже отрегулирован производителем, и вносить туда свои изменения, не имея опыта, нельзя.

После монтажа, внутрь водонагревателя набирают воду для проверки всех соединений. Если появилась течь, можно попробовать подтянуть резьбу. В противном случае придется сливать воду для переупаковки соединений. Проверить работоспособность клапана можно поворотом флажка. Если при этом действии вода из штуцера течет, а после возвращения флажка в исходное положение течь прекращается, значит, механизм работает исправно.

Распространенные проблемы с обратным клапаном

Если вы заметили хоть малейшие признаки того, что обратный клапан не работает или работает, но неправильно, то следует немедленно искать причину поломки. Сразу займитесь его ремонтом или заменой, что еще лучше. Дело в том, что стоимость такого клапана намного ниже, чем стоимость водонагревателя в целом, поэтому такой ход будет более чем целесообразным. Причины поломки могут быть разными, давайте рассмотрим самые распространенные из них.

Клапан перестает пропускать воду. Причиной тому зачастую является его засорение накипью или грязью. В таком случае следует демонтировать устройство, прочистить его, и установить обратно. На подающую же трубу желательно установить фильтр, дабы подобное не случалось впредь.

Если вода из клапана начинает капать после того, как вода в бойлере начала нагреваться, то ничего страшного в этом нет. Это связано с прямой обязанностью клапана – при повышении давления он начинает сбрасывать излишки жидкости и последняя, в свою очередь, начинает капать. Чтобы исправить это, подсоединяете к сливному отверстию устройства шланг таким образом, чтобы другой конец был погружен в воду.

Клапан может протекать и тогда, когда через него протекает холодная вода. Это зачастую объясняется высоким давлением в трубопроводе (что происходит из-за плохого его состояния). В таком случае следует проверить, исправен ли клапан – для этого нужно установить вместо него стопроцентно работающую модель. Если прибор исправен, а давление в баке по-прежнему превышает три атмосферы, то единственное, что можно сделать – дополнительно установить редуктор, который снижал бы давление внутри водопроводной системы. Таких редукторов существует великое множество, поэтому при выборе той или иной модели предварительно проконсультируйтесь у специалиста. Еще один выход – монтаж расширительного бака.

Еще вода может стекать из-под нижней крышки клапана. При этом следует снять крышку и определить, откуда именно течет. Для этого под крышкой имеется небольшой люк, ведущий внутрь бойлера. Там имеется специальная герметизирующая прокладка, и если течет из этого люка, то, скорее всего, требуется заменить прокладку. Но это может быть и заводской брак – то есть, люк был неправильно отцентрирован. Зачастую и это можно исправить, но если течет, как говорится, со всех щелей, то это явный признак того, что нужно сменить сам бойлер.

Видео обзор различных моделей

Установка

Отрезок линии между водонагревателем и предохранителем должен быть минимальным. Это необходимо не из-за эстетических соображений, а чтобы не создавать дополнительного давления в трубах

Прежде чем ставить предохранительную арматуру на установленный водонагреватель, необходимо изучить предложение строительного рынка и выбрать качественное изделие.

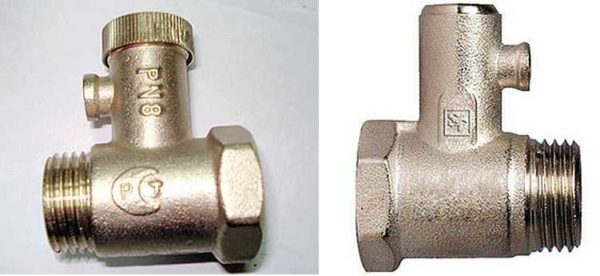

У хороших клапанов есть несколько отличительных признаков.

Корпус хорошего агрегата изготовлен из латунного сплава бесшовным литьем. Иногда его покрывают никелем, чтобы предохранить от коррозии и образования накипи. В отличие от дешевых сплавов из меди или алюминия, латунь более тяжелая, поэтому ее легко отличить.
При нажатии на шток качественной запорной арматуры можно заметить как заглушка туго ходит внутри корпуса. Допускается даже ее небольшое заклинивание на конце.
Плохой клапан можно определить, просто подув в него. Если даже при сильном нажатии на шток воздух свободно выходит, то изделие лучше не брать. При этом, если из штуцера установленного запора периодически капает вода – это еще не говорит о его поломке. Возможно, нужно просто почистить заглушку от осадка и все снова заработает.

Если следовать этим советам, можно с первого раза подобрать правильный предохранитель и сразу приступать к его установке. Требований к ней мало. Клапан всегда устанавливают в магистраль с холодной водой.

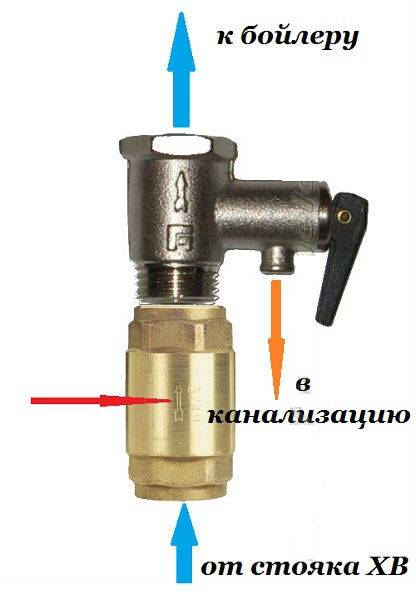

Ставится он между вентилем запора и входом трубы в корпус бойлера. Можно врезать его непосредственно в трубу подвода воды или установить специальный тройник на расстоянии не более 200 см от входа в нагреватель.

Кроме предохранителя, на этом участке ничего стоять не должно. Большинство моделей устанавливаются таким образом, что вода поступает в них вертикально снизу. На корпусе предохранителя должна быть нанесена стрелка, показывающая это движение.

К штуцеру предохранителя присоединяется полихлорвиниловая трубка, соединяющая его с канализационной трубой. Лучше, если эта трубка будет прозрачная – видно, работает ли устройство должным образом.

Сам процесс установки поделен на несколько этапов.

Отсоединение установленного бойлера от электросети и слив воды из бака. Нужно удостовериться, что подача воды ко всем трубам перекрыта, иначе в момент резки необходимого участка можно просто-напросто затопить все квартиры, расположенные ниже.
Корпус клапана продувается воздухом, чтобы удалить случайный мусор и пыль. Готовится пакля или ФУМ-лента, которая послужит для гидроизоляции резьбового соединения.
Гаечным ключом клапан вкручивается в месте соединения трубы и бойлера. Стрелка на корпусе клапана должна совпадать с направлением движения жидкости. Накидные гайки должны быть хорошо затянуты, место соединения можно дополнительно промазать силиконовым герметиком.
Перед тем как подключить бойлер в электросеть, стоит провести опрессовку соединения с помощью холодной воды. Если после 5 минут тока жидкости на месте соединения не выступят капли, то все соединено правильно.

Также «на холодную» проверяются предохранительный и обратный клапаны. В первом случае нужно нажать на спусковой флажок сначала слабо (должны появиться первые капли воды), а потом на полную силу.

При полном нажатии по прозрачной отводной трубке должна быстро потечь вода. Обратный клапан можно проверить, заполнив резервуар водонагревателя полностью и перекрыв центральный ввод воды.

Как правильно выбрать электрический водонагреватель?

При открытии крана в ванной или на кухне ток воды должен быстро прекратиться. Если вода продолжает течь из крана в течение нескольких минут, значит, обратный клапан требует регулировки.

Назначение и место установки

Системы отопления закрытого типа работают под определенным давлением. Значительное повышение рабочего давления ведет к выходу из строя оборудования. Могут потечь соединения, лопнуть пластиковые детали и элементы. В самых неблагоприятных ситуациях может взорваться теплообменник котла. Это уже очень опасно и грозит не только залитым горячим теплоносителем полом, но и ожогами. Ведь температура нешуточная.

Защитить систему отопления от чрезмерно высокого давления и должен клапан сброса избыточного давления. Пока параметры системы находятся в пределах нормы, он никак себя не проявляет. Хотя с момента старта котла давление в системе плавно растет, его компенсирует расширительный бак, поддерживая стабильное состояние системы. Но может он делать это не бесконечно, хотя, при правильном расчете, на штатные ситуации его хватает. Если расширитель не справляется с задачей, давление начинает расти. Когда оно превышает пороговое, тут и срабатывает клапан сброса избыточного давления. Он просто выпускает часть теплоносителя, тем самым стабилизируя аварийную ситуацию.

То есть, клапан сброса избыточного давления в системе отопления работает в аварийных ситуациях. Поэтому еще его называют «аварийный». А еще- «сбросной», «спускной», «защитный» и «подрывной». Все это — названия одного и того же устройства.

Как выглядит предохранительный (аварийный) клапан для отопления

Как понятно из описания, при повышении давления выше определенного предела, просто выпускается некоторое количество теплоносителя из системы. Если вы пришли в котельную, а под аварийным клапаном образовалась лужа, значит — была нештатная ситуация, во время которой повышалось давление. Другой сигнализации нет

Так что на эти следы стоит обращать внимание. Стоит сразу проверить работоспособность самого клапана и мембранного бака

Скорее всего, причина в них

Если не обращать внимания на эти симптомы, через некоторое время можно столкнуться с проблемами: либо в системе что-то «полетит», либо разорвет водогрейный котел

Скорее всего, причина в них. Если не обращать внимания на эти симптомы, через некоторое время можно столкнуться с проблемами: либо в системе что-то «полетит», либо разорвет водогрейный котел.

Место установки аварийного клапана отопления — на подающем трубопроводе, недалеко от котла

Из всего оборудования индивидуальной системы отопления, самым опасным является котел. Поэтому клапан сброса избыточного давления ставят или непосредственно на сам котел (если есть соответствующий выход под установку) или на подающей магистрали сразу после котла. Расстояние небольшое — 20-30 см от корпуса. Если в котле отсутствует этот вид арматуры (указано в описании), то его устанавливают в так называемой группе безопасности или ставят отдельно. Группа безопасности ставится на отвод от подающей магистрали сразу после котла (до первого ответвления и любого другого устройства), на котором установлены манометр, автоматический воздухоотводчик и клапан сброса избыточного давления.

3 Подключение бойлера к водопроводу

Как подключить бойлер к системе водопровода и сделать это правильно? Вот небольшая инструкция на эту тему. Предохранительные клапаны могут иметь разновидности:

Невозвратно-запорный, закрывающийся специальным механическим или ручным способом.
Клапан, который устанавливается на вертикальном участке водопровода. Имеет специальную сетку, защищающую от различных примесей, встречающихся в воде.
Устройство с золотником, который расположен перпендикулярно трубе водопровода.
Шаровое устройство для установки в трубопроводах малого диаметра.

Перед установкой предохранительного клапана необходимо выключить бойлер и освободить его от воды. С помощью уплотнительного материала в виде пакли или ленты ФУМ клапан заворачивается в бойлер. Другой его конец соединяется с трубой, по которой подается вода из водопровода. При установке клапана нужно внимательно осмотреть его. На его корпусе есть стрелочка, указывающая направление движения воды. Не перепутайте! При нестабильном давлении в системе нужен водный редуктор. Он ставится перед обратным клапаном. Возможное подтекание воды из бака бойлера не страшно. Оно свидетельствует о нормальной работе прибора. Отвести ее можно с помощью трубочки через дренажное отверстие в канализацию.

Установка предохранительного клапана

Иногда некоторые владельцы стараются установить предохранительный клапан подальше от любопытных глаз. На этот случай существуют дополнительные правила:

нельзя ставить запорные устройства между обратным клапаном и баком бойлера;
расстояние от нагревателя до клапана не должно быть более 2 м.

Любое оборудование в хозяйстве должно быть установлено с соблюдением всех правил, в том числе и техники безопасности. Это касается и бытовых водонагревателей. Водонагреватели способны обеспечить квартиру или дом горячей водой, создать комфорт в помещении. Надежность работы этих приборов зависит от некоторых устройств. В число этих устройств входит предохранительный клапан. Некоторые владельцы устанавливают дополнительно терморегуляторы, термостаты. Но при их выходе из строя может произойти страшная авария. Кипящая вода разорвет бак бойлера. Хорошо, если в такой момент рядом не окажется людей. От этого спасает только предохранительный клапан. Через него излишки воды сливаются из бака наружу.

Это нехитрое устройство препятствует возврату горячей воды из бака в водопроводную сеть. Оно предохраняет бак бойлера от гидроударов при скачках давления в системе. Через специальное отверстие в обратном клапане можно при необходимости слить воду из бака для производства ремонта или профилактики устройства. Большинство клапанов можно отрегулировать, изменив степень сжатия пружины.

При его нажатии седло освобождается от тарелки и открывается дренажное отверстие. Для исправной работы дренажа требуется периодически проверять и прочищать его отверстие.

Винт на предохранительном клапане — ключевая деталь

Для чего нужен винт на предохранительном клапане? Ответ прост — он позволяет регулировать давление пара или газа во внутренней полости клапана

Важно отметить, что давление может меняться в зависимости от многих факторов, таких как температура, объем воды и другие параметры. Именно поэтому винт на предохранительном клапане позволяет поддерживать оптимальное давление в системе

Как использовать винт на предохранительном клапане? Для этого нужно аккуратно повернуть его, чтобы настроить требуемое давление

Важно помнить, что изменение давления может повлиять на работу всей системы горячего водоснабжения

Поэтому рекомендуется проводить регулировку винта на предохранительном клапане с осторожностью и, при необходимости, обращаться за помощью к специалистам

Винт на предохранительном клапане — это маленькая деталь, но весьма важная для работы водонагревателя. Он позволяет управлять давлением в системе и предотвращает возможные поломки

Поэтому следует обращать внимание на состояние и правильность настройки этого важного элемента. Соблюдая рекомендации по его использованию, можно быть уверенным в надежности и долговечности работы водонагревателя

Монтаж клапана своими руками

Для начала нужно выбрать правильную модель. Если до этого у вас был установлен водонагреватель и вы решили выполнить замену, тогда просто возьмите старую деталь в магазин и купите аналогичную. Ко многим моделям «Аристон», «Электролюкс», «Термекс» клапаны идут в комплекте. Но если такового не оказалось, прислушайтесь к нашим рекомендациям.

На фото ниже два элемента с рычагом принудительного слива. Чтобы привести его в действие, достаточно поднять рычаг. На модели слева флажок прикреплен винтом — это исключает возможность нечаянного слива. Также на корпусе видна стрелка, которая указывает направление потока. Цифры означают давление, на которое рассчитан элемент. На модели справа никаких обозначений нет, поэтому такой вариант лучше не выбирать.

Данные варианты подходят приборам на 50-60 литров. Для объема от 200 литров выбирайте изделия, как на фото ниже.

Они имеют манометр давления, кран и привлекательный дизайн.

Для установки вам понадобятся:

разводной ключ;
фум-лента;
пакля;
герметичная паста.

Этапы работы

Обязательно отключите нагреватель от сети. Если была залита вода — слейте. Установка проводится на холодный трубопровод до запорного крана.

Покройте резьбу паклей или фум-лентой.
Подсоедините клапан к патрубку.
Крепко закрутите соединение, используя разводной ключ.

На носик детали подключается трубка, которая ведет в канализацию. Лучше, чтобы она была прозрачная: так вы сможете контролировать процесс.

Чтобы проверить работоспособность, достаточно проследить за работой техники. При нагреве вода должна капать в трубке. Если этого не происходит, тогда:

Случился засор.
Устройство заклинило, либо оно неисправно.

Чего нельзя делать во время монтажа:

Ставить запорные краны между корпусом нагревателя и предохранителем.
Ставить предохранитель на расстоянии 2 метров от техники.

Так можно самостоятельно выполнить работу по установке. Монтаж обязательно нужно проводить при покупке накопительного бойлера.

Поломки, их причины и устранение

Чтобы уменьшить давление в водопроводе, ставится понижающий редуктор

Есть два варианта поломки: вода протекает все время либо перестает течь совсем

При обнаружении любой из них важно учесть, что стравливание жидкости в процессе ее нагревания – нормальное явление, так системе и положено работать. Ее допускается спускать при неработающем бойлере

К примеру, клапанный механизм рассчитан на 6 Бар, а давление непосредственно в водопроводе – 7 бар. Пока оно не понизится, вода будет понемногу стравливаться. Если ситуация повторяется, потребуется поменять его или установить редуктор на вводе в квартиру или в дом.
