Претензии к работе предохранительного клапана
На самом деле ненормальная работа клапанного прибора может иметь вполне конкретные причины:
- Низкое качество изделия;
- Аномально высокое давление в водопроводе;
- Неправильная установка и регулировка клапанного механизма.
Как правило, высокое давление воды характерно для первых этажей многоквартирных домов. При профессиональной установке мастера всегда интересуются давлением воды. Выполнять установку бойлера и подключать его к водопроводу с водой на 5-6 Бар нельзя. Поэтому напор пытаются регулировать с помощью вводного вентиля либо рекомендуют установку понижающего редуктора, что сразу решит половину проблем.
Первый и третий случаи намного сложнее и опаснее высокого давления. Как правило, производители бойлеров известных брендов комплектуют свои изделия очень хорошими, качественными предохранительными клапанами. При покупке мало кто проверяет, какие именно дополнительные комплектующие и материалы прилагаются к бойлеру, поэтому фирменные приборы в ходе предпродажной подготовки подменяются соответствующими по размеру, но более дешевыми. Поэтому при покупке или установке стоит еще раз проверить работу устройства, чтобы потом не удивляться, что на бойлере течет предохранительный клапан.
Высокое качество клапана можно определить по следующим признакам:
- Корпус изготовлен литьем из латунного сплава, возможно, с никелевым покрытием. Более дешевые сплавы железо-алюминий или медь-алюминий будут легче, с более тонкими стенками корпуса;
- Пластиковые клапанные тарелки при нажатии на шток задевают внутренние стенки корпуса или подклинивают в крайнем состоянии;
- Механизм внутри клапана не обеспечивает надежное перекрытие протока даже при слабых давлениях. Для проверки можно поджать шток клапана пальцем и подуть в него. Если надежного запирания нет, то предохранительный клапан лучше заменить. При этом если бойлер капает с предохранительного клапана, это еще не означает, что устройство неисправно. Скорее всего, запорная тарелка забита осадком, но сам механизм в рабочем состоянии и не требует дополнительной регулировки.
Если воды нет совсем, или водяной поток льется ручьем, это свидетельствует о заклинивании клапанной тарелки в одном из крайних положений. Потребуется демонтаж, чистка и регулировка прибора.
Но даже если бойлер и предохранительный клапан подобраны правильно и нужного качества, остается риск неправильной установки и регулировки системы мастерами. Например, нередки случаи, когда на бойлер повесили предохранительный клапан на горячую воду. Чтобы не оказаться в подобной ситуации, достаточно иметь хотя бы общее представление, как выполняется установка и регулировка предохранительного клапана.
Советы по монтажу
Сбросной предохранительный клапан устанавливается на подводящей линии холодной воды к бойлеру в соответствии с рекомендациями:
- между клапаном и водонагревателем нельзя ставить запорную арматуру, только американку для отсоединения трубы;
- необходимо провести шланг с предохранительного клапана до ближайшего слива в канализацию;
- для удобного опорожнения емкости между клапаном и водонагревателем можно смонтировать тройник с шаровым краном на отводе. Как это правильно сделать, показано на фото:
Обычно при монтаже проблем не возникает, операция и вправду несложная. А вот дальнейшая эксплуатация, когда постоянно капает с предохранительного клапана, вызывает множество вопросов пользователей. Надо понимать, что режим работы, при котором из сбросного штуцера периодически прокапывает вода, считается абсолютно нормальным, для того и требуется трубка, отводящая ее в канализацию.
Ненормально, когда из патрубка все время течет либо не капает никогда. Отсутствие капель может свидетельствовать о неисправности клапана, поэтому рекомендуется периодически принудительно стравливать немного воды с помощью соответствующей рукоятки.
Причин, почему постоянно течет предохранительный клапан, может быть две:
- неисправность изделия;
- слишком высокое давление в сети водоснабжения.
В первом случае поможет установка нового клапана. А вот менять его на устройство с более высоким порогом срабатывания будет ошибкой, вы подвергнете опасности разрушения свой электронагреватель или бойлер косвенного нагрева. Тут есть 2 способа: пренебречь и платить за лишний расход воды либо дополнительно установить на вводе в дом понижающий регулятор давления.
Важна ли нормальная работа водонагревателя ?
Вполне вероятно, что рассказы о принципе работы обратного клапана и его строении не привнесли ясности в проблему того, почему это устройство так важно. Так что давайте (чисто гипотетически) рассмотрим ситуация, которая может случиться при отсутствии клапана. Итак, мы не устанавливали клапан, который бы перекрывал обратный ход поступающей в устройство воды
До тех пор, пока внутреннее давление остается стабильным, бойлер будет функционировать правильно. Объясняет все это один из законов термодинамики – чем выше становится температура жидкости в баке, тем выше становится давление. Вскоре наступит момент, когда давление будет превышать напор поступающей воды и, как следствие, в водопроводную систему начнет поступать уже горячая вода. В свою очередь, эта нагретая вода сможет вытекать из кранов или даже со сливного бачка вашего унитаза
Итак, мы не устанавливали клапан, который бы перекрывал обратный ход поступающей в устройство воды. До тех пор, пока внутреннее давление остается стабильным, бойлер будет функционировать правильно. Объясняет все это один из законов термодинамики – чем выше становится температура жидкости в баке, тем выше становится давление. Вскоре наступит момент, когда давление будет превышать напор поступающей воды и, как следствие, в водопроводную систему начнет поступать уже горячая вода. В свою очередь, эта нагретая вода сможет вытекать из кранов или даже со сливного бачка вашего унитаза.
Обратите внимание! Несмотря на критичность ситуации, температурный регулятор будет исправно продолжать функционирование, в то время как нагревательный элемент будет зря потреблять электроэнергию
Большую критичность в ситуацию привнесет момент, если давление в трубопровода вдруг по тем или иным причинам упадет. А это, согласитесь, происходит достаточно часто, к примеру, если ночью на водонапорных станциях решают снизить нагрузку на систему. Есть и другой вариант – произошла авария или начались ремонтные работы, в результате чего трубопровод полностью опустошается. Вся жидкость, которая до этого находилась в накопительном баке, сливается в водопровод, а нагревательный элемент начнет нагревать воздух, в результате чего он быстро перегорит.
Смотрите так же, основные трубования, которые должны соблюдатся при обустройстве котельной в частном доме. Узнать подробнее
Возможно, вы скажете, что должна же быть в бойлере автоматика, которая прекращает его работу в таких случаях. Прежде всего, такая автоматика нередко дает сбой, кроме того, она имеется не на всех моделях водонагревателей.
Есть такие «умники», которые устанавливают обычный обратный клапан и полагают, что этого будет достаточно. На самом деле это больше походит на закладывание бомбы в собственном доме, ведь жутко даже представить, что может случиться, если сломается терморегулятор! Вода в бойлере начнет кипеть, но излишнему давлению выйти просто некуда и оно и дальше растет. Хорошо еще, если внутри бака попросту потрескается эмалированное покрытие, это значит, вы еще хорошо отделались. Но бойлер может и взорваться!
Если давление резко пропадает из-за таких трещин, то температура воды возвращается до законных ста градусов, но вот внутренняя температура в бойлере будет намного выше. Но все это может не произойти, если вы установили хороший обратный клапан для водонагревателя. Итак, в качестве заключения ко всему выше сказанному, отметим еще раз, что мы получаем от такого клапана.
- Клапан сбрасывает излишнюю жидкость из прибора, если она нагревается, удерживая тем самым внутреннее давление в безопасных рамках.
- Также он предотвращает обратный ход воды в трубопровод.
- Клапан смягчает возможные перепады давление в системе водоснабжения, не исключение и гидравлические удары.
- А если устройство имеет соответствующий рычаг, то с его помощью можно полностью опустошать бойлер, если потребуются ремонтные работы.
Виды и разновидности
Если речь идет об обычных предохранительных клапанах для водонагревателя, то они выглядят почти одинаково, отличаются только нюансы. Но именно эти небольшие детали отвечают за удобство и безопасность эксплуатации.
Предохранительный клапан для бойлера с возможностью принудительного сброса давления
На фото выше два предохранительных клапана со спускными рычагами. Они нужны для периодической проверки работоспособности. Флажок рычага приподнимают вверх. Он тянет за собой пружину, освобождая пусть для сброса воды. Эта проверка должна проводиться примерно раз в месяц. Также можно опорожнить бак бойлера — поднять флажок и ждать, пока все стечет.
Особенности конструкции
Разница в представленных моделях в том, что у модели на фото слева рычажок закреплен винтом. Это исключает возможность случайного открытия и полного сброса воды.
Еще два отличия бросаются в глаза. Это стрелка на корпусе, обозначающая направление движения воды, и надпись, показывающая на какое давление рассчитано устройство. Казалось, бы незначительные детали. Но если с направлением движения воды разобраться можно (посмотреть в какую сторону развернут тарельчатый клапан), то с номиналом сложнее. Как отличить, например, на 6 Бар он или на 10 Бар? Только проверками. А как будут отличать их продавцы? Никак. По коробкам. А если уложили не в ту коробку? В общем, без маркировки на корпусе клапан лучше не брать. Это обычно самые дешевые из китайских образцов, но разница в цене не настолько велика, чтобы стоило рисковать.
Предохранительные клапана — обслуживаемый и нет
Также обратите внимание на форму штуцера для сброса воды. У модели слева штуцер длинный, имеет нелинейную форму. На него довольно легко налезет шланг и длины хватит чтобы установить хомут
Форма штуцера у модели справа другая — с расширением к концу, но что важнее, штуцер короткий. На него шланг натянуть еще можно, но вот хомут под вопросом. Разве что проволокой обжать…
На него довольно легко налезет шланг и длины хватит чтобы установить хомут. Форма штуцера у модели справа другая — с расширением к концу, но что важнее, штуцер короткий. На него шланг натянуть еще можно, но вот хомут под вопросом. Разве что проволокой обжать…
На следующем фото предохранительные клапана без флажка принудительного сброса давления. Тот который слева, в верхней части имеет резьбовую крышку. Это обслуживаемая модель. При необходимости можно крышку открутить, убрать засор, накипь и другие загрязнения.
Модель справа — самый худший из вариантов. Никаких обозначений, принудительного сброса или обслуживания. Это обычно самые дешевые их имеющихся, но это — единственное их достоинство.
Для бойлеров большого объема
Все приведенные выше модели подходят для водонагревателей объемом до 50-60 литров. На бойлеры большего размера идут другие модели, во многие из которых встроены дополнительные устройства. Обычно это шаровый кран и/или манометр — для контроля давления.
Для бойлеров до 200 литров
Штуцер для сброса воды тут со штатной резьбой, так что проблем с надежностью крепления не возникнет. Такие устройства уже имеют довольно высокую цену, но и качество и надежность их гораздо выше.
С манометром и оригинальный
Не всем по внешнему виду нравятся эти устройства. Для тех, кто эстетике придает большое значение выпускаются очень даже привлекательные устройства. Цена их, правда, сравнима с ценой недешевого водонагревателя, зато красиво.
Почему капает вода из крана
Капающая вода сигнализирует о неисправности детали, но даже если вода капает под большим напором, не стоит заранее паниковать. Это может быть спровоцировано несколькими причинами:
- плохо настроена жесткость пружины;
- давление в трубопроводе превышает норму.
В первом случае неисправность могла возникнуть из-за того, что установку осуществляли непрофессионалы. Многие обратные клапаны изготавливаются с учетом возможности менять заводские настройки жесткости пружины. Настраивать жесткость должен специалист. Если же настройки не менялись, то скорее всего пружина ослабла, в таком случае — целесообразно осуществить замену на новый.
Если же причина поломки кроется в повышенном давлении в трубопроводе, то перед тем, как устанавливать предохранительный клапан, рекомендуется установить редукционный.
При избыточном давлении в трубопроводе, вы можете установить редукционный клапан на входе в квартиру, так вы разом защитите все приборы в своем жилище.
На приобретение предохранительного клапана вы потратите совсем немного средств, а получите безопасность и долгий срок службы водонагревателя.
Монтажная инструкция по обвязке бойлера
Установка защитного предохранительного клапана является одним из этапов обвязки бойлера. Минимальный набор деталей для подвода линии ХВС – полипропиленовая труба и предохранительный клапан.
Но мы рассмотрим другой вариант, в котором, кроме названых элементов, участвует тройник, сливной кран и американка. Кроме того, потребуются ПП фитинги для того, чтобы сместить магистрали подачи воды к стене.
Галерея изображений Фото из
Первая деталь – латунный тройник на ½ дюйма, необходимый для крепления запорного клапана. Его присоединяют с помощью пакли и специальной пасты, закручивая на 3-4 оборота Запорный клапан необходим, чтобы организовать дополнительный слив воды для ремонтных и профилактических работ. Без тройника его устанавливать нельзя Металлический клапан взят из стартового комплекта, так как бойлер новый. Необходимо внимательно осмотреть его со всех сторон, проверить наличие пружин и исправность рычага На поверхности корпуса с одной стороны выбита стрелка, показывающая направление, согласно которому должна двигаться вода. Устройство необходимо зафиксировать на трубе так, чтобы стрелка смотрела вверх, а отверстие для слива — вниз Закрепляют клапан резьбовым соединением, с использованием все тех же пакли и монтажной пасты. Если произойдет аварийный сброс лишней воды из бака, то она потечет из направленного вниз отверстия Непосредственно к предохранительному клапану прикручивают «американку» — запорный вентиль. Для фиксации используется накидная гайка с резиновым вкладышем. На вторую трубу бойлера также устанавливают «американку» Переходники нужны, чтобы отвести линии подачи воды ближе к стене. Если они не мешают, то полипропиленовые трубы крепят прямо к нижнему вентилю – «американке» Пластиковые, чаще всего полипропиленовые, трубы присоединяют сварным методом и посредством фитингов. Остается подключить к предохранителю сливную трубку
Шаг 1 – монтаж тройника для сливного крана
Шаг 2 – установка запорного клапана на отводе
Шаг 3 – выбор или подготовка предохранительного клапана
Шаг 4 – правильное расположение предохранителя на трубе
Шаг 5 – монтаж предохранительного клапана на тройник
Шаг 6 – установка «американки» для соединения с трубой
Шаг 7 – монтаж полипропиленовых переходников
Шаг 8 – подключение к системе ХВС
Сложный узел безопасности используется не всегда. Некоторые монтажники считают, что достаточно одного предохранительного клапана. Это минимальный вариант обвязки бойлера.
Если не используются тройники или другие переходники, предохранитель фиксируют прямо на патрубке бойлера. Он может прятаться за корпусом или на 1-2 см опускаться ниже, что удобнее для подключения.
Вариант установки, когда предохранительное устройство нанизано прямо на штуцер бойлера. Резьба у обоих элементов – ½ дюйма. Для герметизации использована пакля, которую считают конкретно для подобных соединений лучше фум-ленты
Осталось обеспечить слив для воды через отверстие в предохранителе. Для этого используют гибкую пластиковую трубочку подходящего диаметра. Она бывает белой, цветной или прозрачной.
Одним концом трубку надевают на мини-патрубок клапана, вторым выводят в канализационный тройник или напрямую в отвод. Рассмотрим возможные варианты установки.
Галерея изображений Фото из
Прозрачная трубка хороша тем, что предоставляет возможность наблюдать за процессом слива жидкости в канализацию. Можно определить приблизительные объемы сброшенной жидкости Если не установить трубку, время от времени капающая из отверстия вода будет попадать на пол или мебель, создавать высокую влажность и условия для развития плесени и грибка При такой обвязке принудительный слив можно обеспечить, используя отвод и запорный вентиль, специально установленный для этой цели. Предохранительное устройство работает только по назначению
Пластиковая трубка для отвода жидкости
Подкапывание воды из отверстия
Установка трубки и запорного клапана
Вариант подключения трубки к канализации
Непредусмотрительные хозяева жилья опускают сливную трубку в ведро или баночку – это неправильно. Если емкость и спасет, то лишь от постоянного подкапывания.
В аварийной ситуации объем воды, перемещаемой по трубке, увеличивается, и емкости может просто не хватить. Единственное верное решение – отвод слива в канализационную трубу путем вставки в тройник или отдельный вход.
Чем так важен предохранительный клапан на водонагревателе
Чтобы понять важность этого предохранительного устройства, нужно ознакомится с его устройством и принципом действия

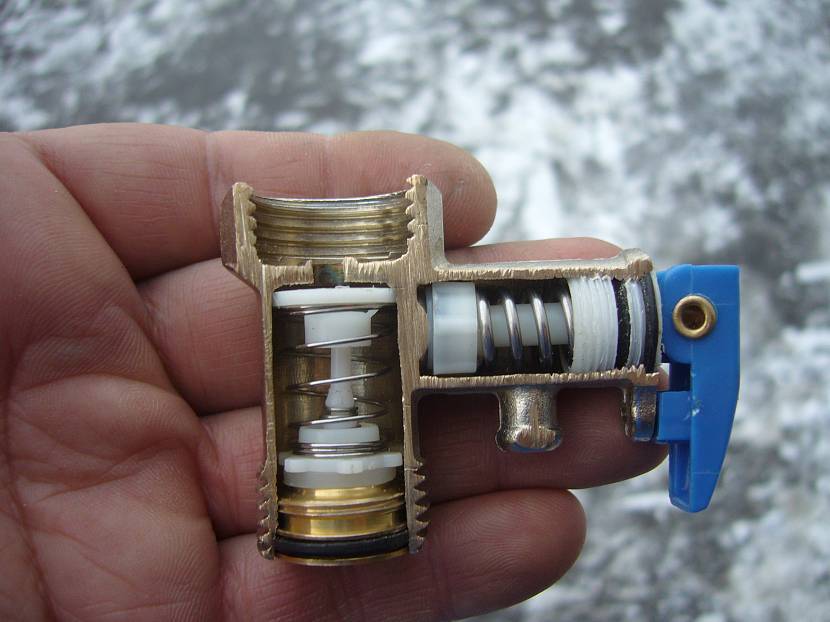

Как устроен предохранительный клапан
Устройство предохранительного клапана для водонагревателя достаточно простое. Конструктивно это два цилиндра с общей полостью, расположенных перпендикулярно друг к другу.
- Внутри большого цилиндра размещен тарельчатый клапан, поджатый пружиной, обеспечивающий свободное поступление воды в одном направлении. По сути – это всем знакомый обратный клапан. Цилиндр с обоих концов заканчивается резьбовой частью для подключения клапана к обогревателю и системе труб.
- Второй цилиндр, размещенный перпендикулярно, меньше по диаметру. Он с внешней стороны заглушен, а на его теле сделан сливной (дренажный) патрубок. Внутри него также размещен тарельчатый клапан, но с противоположным направлением срабатывания.
Нередко это устройство оснащено ручкой (рычагом), позволяющей принудительно открывать дренажное отверстие.
По какому принципу действует клапан
Принцип действия предохранительного клапана прост.
Давление холодной воды в водопроводе отжимает «тарелку» обратного клапана и обеспечивает наполнение емкости нагревателя.
По заполнению бака, когда давление внутри него превысит внешнее, клапан закроется, а по мере расхода воды вновь будет обеспечивать своевременное ее пополнение.
Пружина второго клапана более мощная, и рассчитана на повышенное давление в емкости бойлера, которое обязательно возрастает по мере нагрева воды.
Если же давление превышает максимально допустимое значение, пружина сжимается, приоткрывая дренажное отверстие, куда сливается излишек воды, тем самым выравнивая давление до нормы.
Важность нормальной работы клапана
Возможно, описание устройства и принципа действия клапана не внесло полной ясности в вопрос о его крайней важности. Попробуем смоделировать ситуации, к чему может привести его отсутствие. Итак, допустим на входе в нагреватель нет клапана, перекрывающего обратный отток подаваемой в бак воды
Итак, допустим на входе в нагреватель нет клапана, перекрывающего обратный отток подаваемой в бак воды.
Если даже давление в водопроводной системе стабильно, правильно работать прибор не будет. Объясняется все просто – по законам термодинамики при нагревании воды в баке с неизменным объемом обязательно растет давление.
В определенный момент оно превысит напор подачи, и начнет происходить сброс нагретой воды в водопроводную систему.
Горячая вода может пойти из холодных кранов или поступать в бачок унитаза.
Терморегулятор в этом случае продолжает исправно работать, и ТЭНы потребляют дорогостоящую энергию впустую.
Еще критичней сложится ситуация, если вдруг давление в водопроводной системе по тем или иным причинам упадет, что практикуется достаточно часто, например, при снижении нагрузки на водонапорных станциях в ночное время.
Или если трубы окажутся пустыми в результате аварии или проведения ремонтных работ. Содержимое бака бойлера банально сливается в водопровод, и ТЭНы греют воздух, что неминуемо приводит к их быстрому перегоранию.
Могут возразить, что автоматика должна предотвратить холостую работу нагревателя. Но, во-первых, не во всех моделях такая функция предусмотрена, а во-вторых, и автоматика может дать сбой.
Казалось бы, чтобы избежать подобных ситуаций, можно ограничиться установкой обычного обратного клапана? Некоторые «умники» так и поступают, не осознавая до конца, что этим самым они буквально «закладывают бомбу» в свое жилище.
Страшно представить, что может случиться при выходе из строя терморегулятора.
Вода доходит в баке до температуры кипения, и так как выхода из замкнутого объема нет, давление растет, а при повышенном давлении точка кипения воды становится значительно больше.
Хорошо, если закончится растрескиванием эмали на внутренней части бака – это будет самое меньшее зло.
При падении давления (образование трещины, открытый кран и т.п.) точка кипения воды падает вновь до нормальных 100 градусов, но температура внутри – значительно выше.
Происходит мгновенное вскипание всего объема жидкости с образованием огромного количества пара, и в результате – мощнейший взрыв.
Всего этого не случится если установлен исправный клапан. Итак, резюмируем его прямое назначение:
- Не допускать обратного тока воды из емкости нагревателя в водопроводную систему.
- Сглаживать возможные скачки давления в водопроводе, в том числе – гидравлические удары.
- Производить сброс излишков жидкости при ее нагревании, удерживая таким образом давление в безопасных рамках.
- Если клапан оснащен рычагом, его можно использовать для слива воды из водонагревателя при проведении его техобслуживания.
Рабочий принцип
Клапан для предохранения для водогрея кроме ключевой конструкции состоит еще из определенных компонентов. Они размещаются в корпусе из латуни или никеля. Во многих случаях устройство смотрится как перевернутая буква Т. К дну бачка на бойлер фиксируется клапан обратный, способный не допустить вытекание жидкости из резервуара, при уменьшении давления в трубах.
Перпендикулярное ответвление вмещает еще 1 клапан, срабатывающий после увеличения давления и осуществляющий сброс лишней жидкости через патрубок для соединения. Принцип срабатывания происходит поэтапно.
- Если давление резервуара меньше, чем возникающее в трубах, при наполнении или открытии крана тарельчатая пластина в обратном клапане отжимается водяным напором. Когда уровень давления нормализуется, пружинный механизм жмет пластинку к выступу корпуса, ограничивая проток жидкости.
- Во время энергичного нагрева происходит медлительное температурное увеличение жидкости, а одновременно с этим становится больше и давление. Пока оно не достигло предельного значения, механизм не активируется.
- После достижения предельного уровня, давление стискивает пружину предохранителя, открывая выходной канал штуцера. Лишний объем жидкости из резервуара убирается через этот канал. После снижения давления до штатного уровня пружина закрывает проток, а убирание воды заканчивается.
Если исходить из описанного выше, можно догадаться, что из штуцерного канала будет иногда течь жидкость. Это явление происходит во время водонагрева и снижения давления в системе водоподачи. Если вы постоянно замечаете воду на штуцере, это значит, что клапан для предохранения для электрического водонагревателя не прекращает работу в нормальном режиме.
Но одновременно с этим появляется необходимость в отведении стекающей жидкости. Для выполнения процедуры на отрезок трубы крепится трубка нужного размера: ее следует перетянуть хомутом для оснащения хорошего крепления. Штатное рабочее давление в резервуаре водогрея от 6-ти до десяти Бар. Без хорошего закрепления трубку просто сорвет, благодаря этому к выбору хомута необходимо подойти очень тщательно. Прочно затяните его и выведите трубку к ближнему сливу канализации.
Трубка на патрубок для соединения должно быть прозрачной, оптимальным вариантом будет армированный шланг. Это способствует контролировать трудоспособность системы, а армирование выполняет защиту от давления.
Рабочий принцип клапана
Капает по ночам?
Бывает так, что клапан течёт ночью. И даже не течёт, а хлещет. И не просто хлещет, а со свистом. Народ реально пугается. Клапан тут не причём. Водонагреватель, кстати, тоже. Всему виной водоканал. Ночью водоразбор воды меньше, чем днём. А насосы водоканала качают одинаково. Вот и получается, что разница давления между днём и ночью бывает раза в полтора.
Помочь может только редуктор давления. И устанавливать его надо не перед бойлером, а на входе в квартиру. А то постоянно сталкиваюсь с таким решением — раз течёт с клапана, значит и ставить редуктор надо перед клапаном. Нет! Просто так получилось, что клапан, это единственный прибор, который может сигнализировать о проблеме. Он течёт, свистит, кричит: «Люди! Alarm! Спасите! Помогите! Давление! Ах, какое большое!» А все остальные смесители, шланги и трубочки в это время молча терпят и покорно ждут, когда наступит их разрушение. Потом раздаётся стук снизу.
Установка на водонагреватель
Выбор нужной модели
Обычно бойлеры продаются уже с предохранительным клапаном, определенного параметра. Если клапан отсутствует, то его приходится приобрести самостоятельно. Примерная цена на предохранительное устройство — 250–450 рублей.
При покупке клапана для водонагревателя обращают внимание на резьбовую часть. Если с ней все в порядке, то стоит обратить внимание на какое рабочее давление рассчитан клапан. Эту величину можно узнать, заглянув в техпаспорт на оборудование
Если она ниже положенного уровня давления, то из предохранительного устройства будет постоянно течь вода. Клапан с уровнем давления выше положенного в критической ситуации может не спасти от перегрева бойлера
Эту величину можно узнать, заглянув в техпаспорт на оборудование. Если она ниже положенного уровня давления, то из предохранительного устройства будет постоянно течь вода. Клапан с уровнем давления выше положенного в критической ситуации может не спасти от перегрева бойлера.
Правильная установка
- Прежде чем установить прибор, бойлер следует отключить, а воду слить.
- Предохранительное устройство ставится на входе холодной воды в нагреватель. Для установки используется уплотнитель: фумлента или пакля. С другой стороны, устройство присоединяется к водопроводу с холодной водой.
- Если известно, что водопроводная система подвержена перепадам давления, то в этом случае до клапана разумно будет поставить водный редуктор.
- Из крана время от времени может капать вода — это вполне нормальное явление, хотя оно может раздражать некоторых людей. Является показателем работоспособности прибора. Вообще, неплохо соединить дренажный патрубок и систему канализации гибким прозрачным шлангом, чтобы оценивать работу прибора.
Некоторые пользователи стараются скрыть предохранительный клапан для водонагревателя и разместить его как можно дальше от нагревателя.
Такой подход не возбраняется если будут соблюдены два условия:
- Запрещается устанавливать запорные устройства любых видов между входом в бойлер и предохранительным устройством.
- Разносить бойлер и клапан на расстояние более двух метров возбраняется.
Если имеет место обильно подтекание воды через дренажный патрубок до сильного нагревания воды, то это говорит о слишком высоком давлении в водопроводной системе. Такое бывает редко. В этом случае стоит установить редуктор.
В то же время не мешает проверить, может приобретенный клапан имеет низкий показатель давления и не соответствует модели нагревателя. Если же он в норме, то стоит проверить пружину — возможно, она слега «подсела», и ее необходимо заменить.
Следует насторожиться, если при максимальных показателях нагрева клапан остается сухим. В этом случаем с большой долей уверенности можно говорить о его неисправности. Не стоит играть в «русскую рулетку», лучше приобрести новый прибор.
Устройство и принцип действия
Устройство для предупреждения серьезной аварии выглядит на удивление просто, а размеры его невелики – помещается на ладони. Оно представляет собой небольшой механизм, состоящий из двух перпендикулярно расположенных подпружиненных клапанов, заключенных в один металлический корпус. По сути, это два цилиндра (трубки), один из которых несколько больше другого.
В первой трубке большего диаметра, как правило,1/2 дюйма, имеющей две резьбы по концам, установлен обратный клапан, пропускающий жидкость только в одну сторону. Створка в нем расположена поперек трубы и может перемещаться вдоль нее на несколько миллиметров, открывая или закрывая проход.
Под действием давления, направленного в сторону водонагревателя, створка открывается, сжимая пружину. Как только давление в трубопроводе и за створкой выравнивается, клапан под действием пружины закрывается.
В трубке меньшего диаметра, расположенной перпендикулярно первой, установлен второй клапан, пружина которого отрегулирована на открытие при определенном давлении, превышающем давление для первого клапана. Это и есть предохранитель, защищающий от взрыва.
Таким образом, когда повышается давление и обратный клапан не позволяет воде уйти в подающий холодный трубопровод, открывается второй клапан, и она сбрасывается через сливной патрубок.
На патрубке могут быть специальные насечки, которые способствуют легкому надеванию шланга подходящего диаметра. Шланг этот необходимо закреплять хомутом и вывести либо в канализацию, либо в емкость, которую придется время от времени опорожнять. Делать это придется нечасто, так как количество выдавливаемой воды при эксплуатации водонагревателя будет невелико.
Очень часто для принудительного открытия спускного устройства в конструкции предусмотрен пластиковый флажок. С его помощью можно проверить работоспособность предохранителя. Для этого просто нужно открыть его и убедиться, что ход поршня свободный, он не забит ржавчиной и окалиной, усилия пружины хватает, чтобы возвратить клапан в закрытое состояние.
На корпусе предохранительного клапана очень часто бывает нанесена стрелка, показывающая направление движения воды, чтобы облегчить установку. На маленький патрубок обычно нанесена маркировка, обозначающая давление в паскалях, при котором происходит открытие аварийного клапана.
