Потолок Грильято: фото, описание, технология монтажа

Порядок монтажа потолков Грильято

Основными элементами потолков Грильято являются направляющие и блоки из алюминиевого профиля. Вначале на основной плоскости фиксируются направляющие, затем их соединяют посредством блоков.

В целом подвесной потолок типа Грильято состоит из следующих элементов:

Направляющие двух видов – основные и короткие дополнительные.
Подвесы.
Угловые молдинги.
Алюминиевый профиль разной высоты и размера.

Непосредственно перед монтажом потолка Грильято выполняют основные коммуникационные работы и рассчитывают количество потолочных светильников.

Сборка подвесного потолка-решетки выполняется в соответствии со следующей инструкцией:

Делают разметку потолка, пользуясь уровнем и карандашом или маркером. На одной из стен отмечают уровень расположения подвесной конструкции, который берут за основу при проведении дальнейших монтажных работ.
При определении уровня следует учитывать проходящие коммуникации, чтобы подвесная конструкция скрывала все провода и дефекты.
В соответствии с первой отметкой ставят соответствующие метки на трех других стенах и проводят линию, соединяющую периметр помещения. Саморезами крепят пристенные уголки, фиксирующие высоту подвесной конструкции.
На уровне соединительной линии закрепляют основные профили, они по окончании монтажного процесса имеют вид прикрепленных полочек, лицевая сторона которых обращена вниз.
Крепежные элементы подбираются в зависимости от материала, который использовался при изготовлении основного потолка. Шаг между крепежами не должен быть более 45 см.
Теперь выполняют разметку, согласно которой будет установлен направляющий профиль. Здесь за основу берут размер ячеек.
Для крепления направляющего профиля используют подвесы, размещая их с шагом 1,2 метра.

Непосредственный монтаж Грильято проводится по следующей технологии:

Определяют оптимальное расположение направляющего профиля. Для этого длину и ширину потолка делят на стандартный размер профиля, 180 или 240 см. В результате можно избежать большого расхода материала.
Далее сверлят отверстия для крепления направляющих.
Затем необходимо определить места, где будут расположены источники освещения. Здесь также делают отверстия с помощью дрели.

Очень важно правильно рассчитать количество подвесов при монтаже потолка Грильято, поэтому за основу берут следующие данные:

Для одного источника освещения нужно установить два или три подвеса.
Профиль длиной до 0,6 метра крепится одним подвесом, если длина составляет 1,2 метра, то нужно три подвеса, при длине направляющей 2,4 метра требуется не меньше четырех подвесов.

На собранном каркасе устанавливают приборы освещения, их фиксируют с помощью подвесов.

Выбор и закупка материалов для монтажа решетчатого потолка грильято

Монтаж решетчатого потолка грильято является сложным процессом, требующим правильного подбора и закупки необходимых материалов

Важно учесть различные аспекты, такие как прочность материалов, их эстетический вид и совместимость с другими элементами потолка

Полезные материалы и инструменты

Перед началом монтажа решетчатого потолка грильято убедитесь, что у вас есть все необходимые материалы и инструменты:

Решетчатые панели грильято — основной материал для потолка. Они могут быть выполнены из алюминия, стали или других материалов. Выберите панели с необходимыми размерами и дизайном.
Строительный крепеж — винты, саморезы, шурупы и другие крепежные элементы нужны для крепления панелей к потолку.
Каркас или профили — используются для создания основы под решетку. Они должны быть прочными и надежными.
Изолирующий материал — поможет улучшить звуко- и теплоизоляцию помещения.
Инструменты: дрель, электролобзик, рулетка, отвес, отбойный молоток, ножовка, отвертки и т.д.
Водитель грильято — специальный инструмент, который помогает установить решетку без лишних усилий.

Учет особенностей помещения

При выборе материалов необходимо учесть особенности помещения:

Размеры помещения и высота потолка — определите необходимое количество панелей и длину профилей.
Условия эксплуатации — если помещение имеет высокую влажность или высокую температуру, выберите материалы, устойчивые к коррозии и пожаробезопасные.
Стиль интерьера — подберите цвет и дизайн решетки, которые гармонично впишутся в общий дизайн помещения.

Сравнение цен и качества

При закупке материалов для монтажа грильято потолка важно сравнить цены и качество предлагаемых товаров:

Обратите внимание на производителей материалов и их репутацию.
Проверьте надежность крепежных элементов и износостойкость решетчатых панелей.
Получите смету на необходимые материалы и сравните их стоимость в разных магазинах.
Оцените гарантийные условия от производителя.

Поставщики и магазины

Приобрести необходимые материалы можно в строительных магазинах, специализированных компаниях или у производителя. Рекомендуется обратиться к проверенным поставщикам и брендам, чтобы быть уверенным в качестве и надежности приобретаемых материалов.

Доставка и хранение

Организуйте доставку материалов в нужное время и место, чтобы избежать задержек в процессе монтажа. При получении материалов проверьте их на наличие повреждений и соответствие заказанным характеристикам. Храните материалы в сухих и безопасных условиях, чтобы сохранить их качество до момента установки.

Соблюдение всех перечисленных рекомендаций поможет выбрать и закупить необходимые материалы для монтажа решетчатого потолка грильято с учетом всех требований и особенностей вашего помещения.

Пошаговый монтаж конструкции потолка «Грильято»

Устройство потолка «Грильято» осуществляется в несколько этапов.

Подготовительные работы

Даже, если конструкция имеет небольшой вес, монтаж следует выполнять на надежное основание.

Следует выполнить подготовку основания по следующим пунктам:

если имеются места плохо держащейся штукатурки, то они удаляются;

все трещины грунтуются, затем заделываются цементным раствором;

выполняется монтаж вентиляционной системы и монтаж электрики.

Только после этого переходят к следующему этапу.

Разметка

Правильно разметка выполняется так:

Находят самый низкий угол помещения, определяется размер, на который будет опускаться подвесной потолок.
От полученной точки выполняется горизонтальная линия по периметру помещения. Лучше применить нивелир, хотя можно обойтись и длинным строительным уровнем.
Затем производится разметка на поверхности основания, определяется место монтажа подвесов и профилей несущих. Планки располагаются с шагом равным 600 мм, это зависит от размера профилей, но обычно шаг принимается в 1200 мм.

Качественно выполненная разметка облегчит последующий монтаж и обеспечит хороший внешний вид потолка.

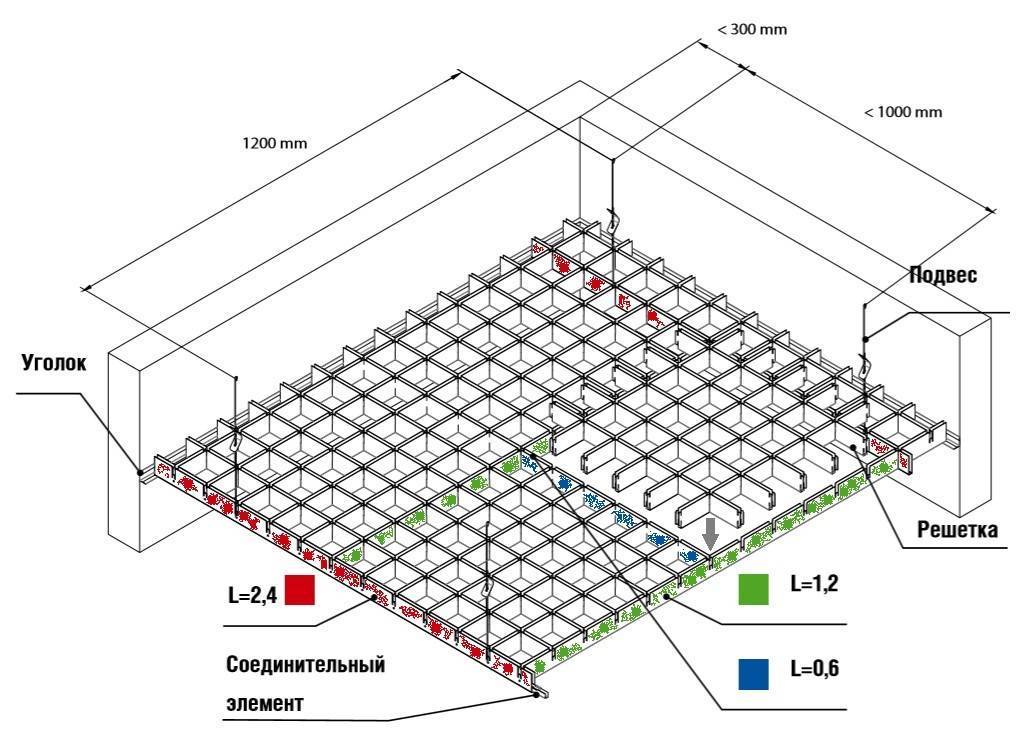

Монтаж каркаса потолка «Грильято»

Этот этап тоже состоит из нескольких шагов:

Работы начинаются с установки профилей по периметру помещения. Крепеж выполняется дюбелями, используется Г-образный профиль.
Затем, по отмеченным местам на основании, выполняется монтаж подвесов. Крепятся они тоже с помощью саморезов с забитыми в основание пластиковыми дюбелями.
По подвесам выполняется монтаж направляющих профилей.

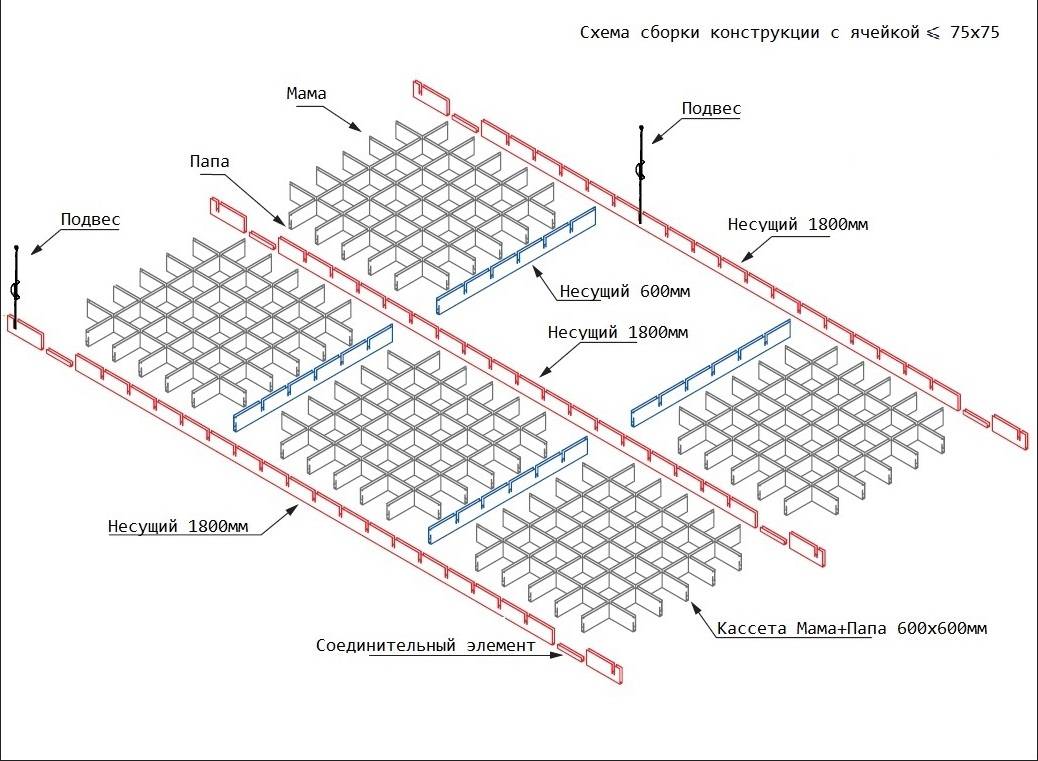

Затем происходит сборка решеток потолка по так называемому способу «папа-мама». Решетки монтируются по пазам профилей направляющих.

Монтаж такой конструкции не вызывает больших трудностей, но следует учитывать следующие моменты:

нельзя прилагать больших усилий при сборке элементов потолка;
для наращивания профилей существуют специальные элементы соединений;
для монтажа, собранная решетка, слегка поднимается над профилями, производится центровка элемента и потом он устанавливается с защелкиванием.

Светильники для потолков “Грильято” имеют аналогичное название, они должны иметь одинаковые габариты с решетками выполненной конструкции.

Внимательно ознакомившись с советами мастера, приведенными в данном материале, и не отступая от инструкции, вы сможете выполнить устройство потолка «Грильято» в квартире качественно и красиво, при этом сэкономив значительную часть семейного бюджета.

Важные составляющие устройства

Растровый потолок Грильято является подвесной конструкцией. Система представляет собой решетку, сооруженную из профилей разной длины. Она декорируется ячейками прямоугольной формы. Эта особенность отличает данный вид потолка от прочих вариантов. Именно профили являются главными из комплектующих.

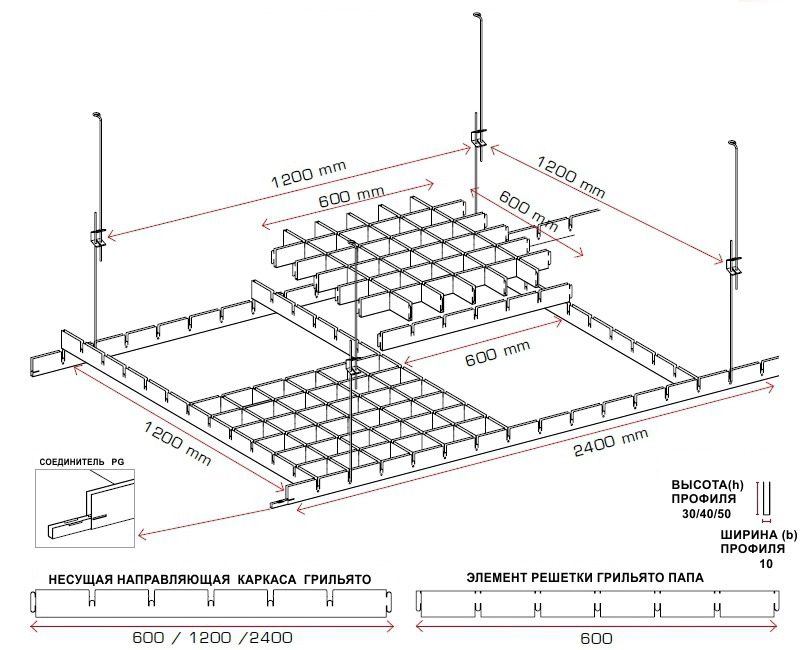

Для сооружения каркаса могут использоваться профили длиной в 60, 120, 180 и 240 см, высотой — 4-5 см. Эти U-образные элементы изготавливаются из алюминия. В основе производства ленты из металла лежит технология горячей сушки. Материал в процессе работы покрывается защитным составом, который придает определенный окрас.

Качественная стыковка устройства к стенам обеспечивается стеновыми уголками. Есть специальные крепления, называемые быстроподвесами, Такие крепления состоят:

Из спицы с петлей. Она закрепляется на перекрытиях.
Из крюка, который используется для того, чтобы подвешивать профили.
Из соединительной пружины в виде бабочки. С ее помощью регулируется высота этого покрытия.

Решетчатые пластины могут быть различных цветов и размеров. Если решетка будет чаще, а ячейки меньше, то и основной потолок станет просвечиваться не так сильно. В результате можно тщательнее скрыть коммуникации. Потолки при строительстве существенно расширяют потенциал архитекторов.

Плюсы и минусы грильято

Структура в виде ячеек предоставляет переувлажнение участка под потолком. Она создаёт продуктивное проветривание.
Полотно не боится плесени, грибка и влаги. Данная система зачастую устанавливается в ванной комнате. Если сверху затопят соседи, потолок останется в порядке.
Иногда для обеспечения шумоизоляции решетки оснащаются плитами.
Грильято способен скрыть все коммуникации. А также — трубы из пластика, электрощит и индукционные кабели.
Система потолка производится из алюминия, который является экологически чистым материалом.
Грильято служит более 30 лет.
Если нужно, возможен демонтаж всей системы решеток и профилей. Это делается для новой сборки или перевоза потолка.
Производить ремонт Грильято легко, не нужно разбирать всю структуру, можно менять только сломанные элементы.
Потолок впишется в любой интерьер, так как на рынке представлено множество оттенков и форм.
Данная система полностью исключает пожароопасность помещения.
Светильники устанавливаются в потолок любым способом. Металлопрофиль передает отражающий свет, поэтому светодиодный Грильято получает эффективную систему освещения.

Высокая стоимость. Алюминий — довольно дорогой материал, система потолка сложная, вследствие чего его цена завышена. Стоимость зависит от габаритов углублений. Если отделения маленькие, это обойдется в круглую сумму. Кроме того, за установку нужно будет доплачивать отдельно.
Монтаж потолка занимает достаточно много времени и сил. Особенно если помещение с замысловатой геометрической формой.
Если выбрать маленькие ячейки, то при любом желании получить доступ к инженерным системам понадобится снимать участок потолка.
Потолки не полностью пожаростойкие, потому что при температуре +130 градусов алюминий теряет устойчивость. При +650 градусах материал плавится.

Особенности монтажа потолка Грильято

Процесс установки такого подвесного потолка хоть и не сложен, но все же состоит из нескольких этапов, а именно:

подготовка – перед тем, как приступить непосредственно к монтажу такого потолка эксперты рекомендуют произвести очистку потолочной поверхности от пыли, грязи, старой отделки, оштукатурить ее, покрасить, почистить вентиляцию и воздуховоды, смонтировать электропроводку и т.д.;
замеры и составление плана – на этом этапе необходимо тщательно замерить помещение, в частности, площадь потолка и в зависимости от этого составить рабочий план с указанием места крепления подвесов, установки осветительных приборов, размещения коммуникаций и т.д.;
предварительная разметка потолка с помощью лазерного нивелира – на этом этапе необходимо отметить места размещения опорных профилей и потолочных подвесов;
сборка металлических модулей, видео этого процесса можно найти в сети;
установка направляющего уголка по всему периметру комнаты в соответствие с заранее проведенной разметкой. Уголки крепятся с помощью дюбелей к стене с шагом 60-70 см, а затем переходят к монтажу потолочных подвесов и несущих профилей. В завершение проделанной работе, после того, как каркас потолка будет готов, необходимо установить и защёлкнуть перемычки между опорными профилями;
установка светильников и проверка их работоспособности – осветительные приборы могут монтироваться на любой высоте и в любую ячейку, фиксируют их с помощью подвесов. Для потолка Грильято используют такие типы светильников, как растровые, точечные, люминесцентные светодиодные, галогенные и другие. Выбор зависит от типа и функциональности помещения, цвета алюминиевого профиля и общей задумки дизайнера.

Таким образом, подвесной потолок Грильято – это оригинальное дизайнерское решение для любого помещения, монтаж и обслуживание которого не составит никаких сложностей.

Основные разновидности подвесных потолков грильято

Кроме стандартных ячеистых квадратных модулей выпускаются следующие виды:

Пирамидальные. Использование профилей Y-образного вида делает ячейки похожими на усечённые пирамиды. Поверхность выглядит ажурной, с эффектом объёмности. Такие технологии зрительно увеличивают высоту помещений.
Жалюзи. Такой эффект достигается разницей в высоте несущих профилей (5-ть см) и заполнений (3-и см) изготовленных в виде буквы U. Конструктив обеспечивает лёгкий доступ к потолочному перекрытию, фактически полностью его закрывая. Устанавливается в местах прохода инженерных коммуникаций по перекрытию и в узких коридорах, зрительно увеличивая их ширину.
Разноуровенные. Ячеистый потолок грильято такого типа состоит из больших квадратных ячеек, собранных из U-образных профилей разной высоты и размещённых на различном расстоянии от потолочного перекрытия. Визуальное усиление различия в уровнях выполняется применением профилей разных цветов. Конструкция широко используется дизайнерами для осуществления разноплановых экспериментов.

Основные преимущества решетчатых потолков грильято

Экологичность, при изготовлении элементов конструкции не используются токсичные материалы и вещества.
Алюминий не подвержен коррозии, гниению, поражению грибком и плесенью. Обладает высокой морозостойкостью и не чувствителен к воздействию ультрафиолета.
Универсальность, заключающаяся в возможности применения в помещениях любого типа и в условиях высокой влажности.
Монтаж грильято не требует особой подготовки поверхности перекрытия, его можно выполнять без демонтажа существующей отделки.
Всё пространство под потолком хорошо проветривается.
Монтаж грильято не требует особой подготовки поверхности перекрытия, его можно выполнять без демонтажа существующей отделки.
Возможность расположить под конструкцией проложенные по перекрытию инженерные коммуникации, системы пожаротушения и климат контроля. Их удобное обслуживание при снятии специальных решёток.
Возможность устройства разнообразных оригинальных систем освещения. Светильники для потолка грильято могут быть установлены за потолком или встраиваться в потолочную решётку. Это позволяет создавать различные световые композиции, эффекты и узоры. Приборы могут быть точечными, галогенными, люминесцентными или светодиодными.
Снижение уровней шума, обусловленное объёмной ячеистой структурой и применением специальных мембран, а хорошая акустика достигается проницаемостью элементов потолков.
Надёжность и долговечность.
Лёгкость конструктива с простой заменой повреждённых участков или демонтажем всей поверхности.
Способность визуального уменьшения объёмов высоких и больших помещений.
Широкая гамма цветов и разнообразные формы позволяют использование для оформления любых интерьеров.
Лёгкость в уходе. Их достаточно просто протереть или помыть с использованием любых моющих средств.
Возможность комбинирования с другими отделочными материалами.

Из имеющихся минусов:

высокая стоимость;
трудоёмкость монтажных работ.

Выбор и установка светильников в подвесной потолок грильято

Они отличаются по размерам и форме, могут быть квадратными, прямоугольными и вытянутыми. Стандартные цвета корпусов — белый и чёрный.

По типу источника встречаются люминесцентные и светодиодные. Последние распространены больше, так как экономичнее. А пластиковый рассеиватель создаёт комфортную для глаз атмосферу. Такие характеристики, как световой поток, температура и мощность, подбирают в зависимости от помещения (назначения и размеров). Основные типы по конструкции — встраиваемые и подвесные.

Приборы делают с учётом габаритов потолков. Самые большие из них целиком встраиваются в ячейку (вместо панели). Чтобы укрепить конструкцию, используют дополнительные подвесы. Их монтируют на первоначальном этапе, поэтому схему освещения нужно сделать до начала сборки. Обычно LED-приборы устанавливают рядами, параллельно или в шахматном порядке.

Другие виды меньше по размеру и встраиваются вместо одной или нескольких (как правило, четырёх) ячеек. Такие светильники иногда продаются группами от 4 до 10 штук. В комплект входят провода и клеммники для соединения.

Если прибор по размерам больше ячейки, необходимо обрезать решётку. Для этого понадобятся болгарка и ножницы по металлу. Отмечают границы светильника и делают надсечки тонким диском. Оставляют небольшое расстояние до профиля (несколько миллиметров). Затем отрезают ножницами.

У встраиваемых потолочных светильников есть пружинки на задней стороне. Их отгибают, а потом вставляют прибор в подготовленное отверстие. Решётку переворачивают. «Ножки» надевают на оставшиеся после вырезания концы профиля. После монтажа светильника панель готова к установке.

Форма корпуса может быть не только квадратной, но и вытянутой или круглой. Их устанавливают по тому же принципу. Удобно, если точечные светильники имеют поворотный механизм. Тогда лучи легко направить в нужную сторону, например, для выделения акцента.

Конструкция и разновидности

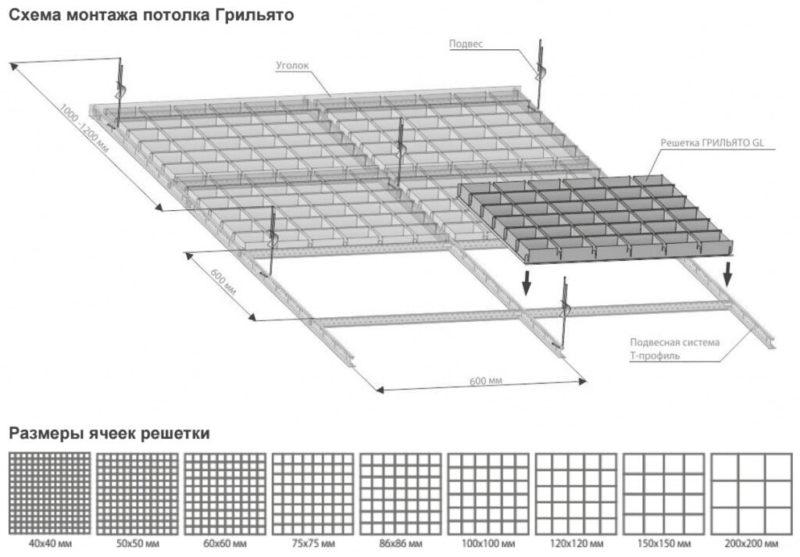

Схема устройства

На сегодняшний день подвесные потолочные конструкции могут похвастаться достаточно большой популярностью как среди мастеров, так и среди конечных потребителей. Связано это с тем, что помимо простоты монтажа, подвесной потолок закрывает потолочное перекрытие, скрывая все его недостатки.

Потолок типа Грильято не является исключением: его характерные формы вы можете видеть в офисах, торговых центрах, а иногда и в жилых домах. Вот почему стоит разобраться в его конструкции и изучить технологию его монтажа своими руками.

Ячеистый потолок Грильято представляет собой подвесную систему из решетчатых панелей:

Основа подвесной системы – объемные решетки из алюминиевого профиля или деревянных планок.
Решетки собираются из реек особого профиля, соединенных между собой.
За фиксацию конструкции на потолочном перекрытии отвечает особая подвесная система.
Надежность большинства подвесных систем достаточно высока, что обеспечивает высокий уровень безопасности подобных потолков.

Варианты комплектации

Рынок подвесных конструкций весьма обширен, и потому потолки Грильято выпускаются в нескольких модификациях. Главной конструкционной особенностью является устройство потолочного профиля?

У большинства моделей профиль производится из упрочненного алюминия путем холодной штамповки. U-образная форма профиля обеспечивает его высокие механические характеристики.
Стандартная ширина деталей, из которых собирается решетка, составляет 10 мм, а высота колеблется в пределах от 30 до 50 мм.

Что касается размеров решетки, тони могут быть самыми разными: наиболее популярным является потолок Грильято 50х50, но встречаются разновидности с ячейками от 30х30мм, до 200х200 мм.

Основные типы

Также выделяют несколько типов конструкций самого потолка:

Стандартная модель — ровная подвесная система, которая монтируется параллельно полу на одном уровне. Эта разновидность является наиболее дешевой, потому и используется в подавляющем большинстве архитектурных решений.
Пирамидальная модификация отличается наличием ячеек особой формы. Установка подобной подвесной системы дает возможность визуально увеличить высоту помещения за счет создания эффекта перспективы. Для формирования пирамидальной системы используются Y-образные профили двух типов (на строительном жаргоне их называют «мама» и «папа»).
Грильято жалюзи — это хорошее решение для отделки потолка в месте прокладки коммуникаций. Применение подобного профиля облегчает доступ к потолкам и проходящим по ним проводам и трубам. Эффект жалюзи достигается путем применения профильных систем разной высоты (как правило, 30 и 50 мм).
Разноуровневые потолок также монтируется из профилей различной высоты. Четкое отделение секций создает необходимый дизайнерский эффект, потому разноуровневые потолки монтируются в основном в жилых и офисных помещениях.

Обсуждая варианты комплектации, нельзя не затронуть такой аспект как окраска подвесных модулей. С одной стороны, основным вариантом окраски у большинства производителей является белый Грильято, чуть реже встречаются серые и черные потолки. Но при желании (естественно, за дополнительную плату) возможна окраска панелей в любой цвет. Дороже всего стоят хромированные, золотые и панели под металл.
