Пошаговая инструкция по сооружению полов по грунту в ленточном фундаменте

Монтаж теплого водяного пола

Любая система теплого водяного пола состоит из таких основных элементов, как трубы, а также технологии их фиксации. Как правило, пользуются двумя способами:

  • Сухим способом, с применением дерева и полистирола, которые составляют основу, на которую укладываются трубы. Чтобы тепло распределялось более равномерно, трубы также укладываются равномерно, в специально предусмотренные для этого пазы. После этого сверху труб укладывается жесткий материал, вроде фанеры, ОСП, ГВЛ и т.д. Твердое основание служит для укладки напольного покрытия любого происхождения.
  • Мокрым способом, что связано с укладкой системы труб в стяжку. Технология состоит из нескольких слоев. Первый слой – это утеплитель с системой фиксации труб, второй слой представляет саму систему отопления и третий слой – это стяжка. Напольное покрытие укладывается непосредственно на стяжку. Желательно предусмотреть слой гидроизоляции, чтобы не затопить соседей снизу. Для большей надежности, в стяжку можно вмонтировать армирующую сетку. Более надежной получится вся система, поскольку армирование предупредит растрескивание стяжки, что, в свою очередь, обезопасит систему отопления от повреждения. Не следует игнорировать наличие демпферной ленты, которая должна присутствовать по периметру помещения, а также в местах стыковок двух контуров.

Ни ту, ни другую систему нельзя назвать идеальной, хотя укладка труб в стяжку, считается более оптимальным вариантом, поэтому, большинство предпочитает именно такую технологию.

Выбор системы

При выборе системы, необходимо проанализировать ряд факторов. Сухие системы более затратные по средствам, но они позволяют намного быстрее их эксплуатировать. Их использование более предпочтительное по ряду причин.

Первая и основная причина – это вес всей системы. Система отопления, вмурованная в стяжку, отличается значительным весом, поэтому не все конструкции способны выдержать такой вес. Толщина стяжки может достигать не меньше 6 см, а это значительный вес. Кроме этого, на стяжке может быть уложена плитка, которая не отличается легкостью, тем более, если она предназначена для укладки на пол. Если нет уверенности в том, что конструкция выдержит подобную нагрузку, от «мокрого» варианта лучше отказаться, отдав предпочтение варианту «сухому».

Вторая причина связана с ремонтопригодностью системы. Любая система может выйти из строя в любой момент, как бы качественно ее ни монтировали. Несмотря на то, что теплые полы укладываются без стыков и соединений, они иногда лопаются из-за малейшего брака или повреждаются в результате ремонтных работ или других манипуляций. Если лопнула или повредилась труба в стяжке ее отремонтировать очень сложно, поскольку придется разбивать стяжку, а это порой не просто. Естественно, что после ремонта, данное место считается наиболее подверженным различным механическим нагрузкам.

Процесс монтажа водяного теплого пола

Теплые полы в стяжке не рекомендуется включать до того момента, как стяжка полностью высохнет, а это около 30 дней.

Если стяжка уложена на деревянный пол, то это само по себе является настоящей проблемой. Деревянное основание, да еще под воздействием высокой температуры, а тем более при нарушении технологии, быстро придет в негодность, обрушив в любой момент всю систему.

Причины достаточно весомые, поэтому в определенных случаях лучше отдать предпочтение сухим технологиям, а если проблему решить самостоятельно, то такая технология может оказаться не такой и затратной, как кажется. Наиболее затратным элементом являются пластины из металла, но и их не проблематично сделать самому. Лучше, если в качестве материала для изготовления, будет использован алюминий. Проблема заключается лишь в том, чтобы выгнуть металл так, чтобы получились пазы для укладки труб.

Вариант монтажа системы теплого пола на основе полистирола, выполненного по «сухой» технологии, представлен в видео.

Водяной теплый пол по деревянному основанию — Часть 2 — Укладка контуров

Watch this video on YouTube

Технология строительства

Существует два способа устройства полов по грунту:

  • По бетонной подготовке;
  • Без чернового слоя бетона непосредственно на уплотненное основание (подушку).

Первый способ сегодня используется редко. Он был разработан в то время, когда для защиты пола от влаги использовался рубероид. Для его наклеивания делали слой бетонной подготовки (черновой пол).

Второй вариант проще и дешевле. Современные гидроизоляционные материалы можно стелить прямо на балластную подушку без наклейки на твердую основу.

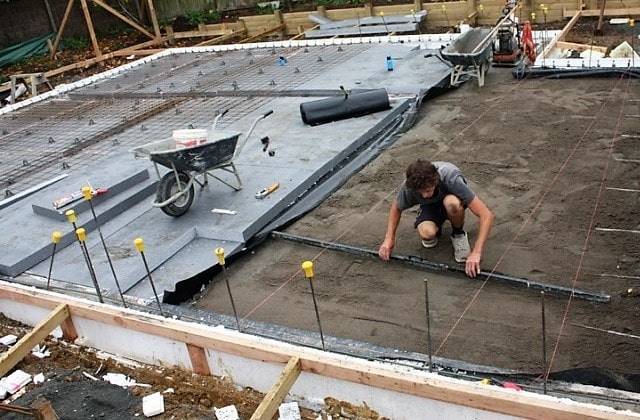

Процесс устройства бетонного пола по грунту начинается с отсыпки подстилающего слоя. Перед этим должна быть завершена прокладка сетей водопровода и канализации.

Для подсыпки можно использовать любой хорошо уплотняемый грунт. Для этого подойдет мелкая щебенка (фракция 5-10 мм), крупный речной песок или песчано-гравийная смесь. Подушку отсыпают слоями по 15 см, проливая каждый водой и уплотняя ручной или механической трамбовкой.


Уплотнение подсыпки вибротрамбовкой

Для улучшения теплоизоляции верхний уровень подушки можно сделать из керамзитового гравия (10 см). Общая толщина балластного «пирога» должна находиться в диапазоне от 30 до 40 см.

Пленочная гидроизоляция, укладываемая под утеплитель, нуждается в защите от повреждения острой щебенкой и продавливания керамзитом. Поэтому подсыпку завершают 5-ти сантиметровым слоем уплотненного песка. Толщина пленки, укладываемой на грунт должна быть не менее 0,4 мм.

Укладывая пленочную изоляцию, ее полосы расстилают с нахлестом в 10-15 см, фиксируя их строительным скотчем. Края напускают на кладку, на высоту равную суммарной толщине утеплителя, бетонной стяжки и финишного покрытия. Между конструктивным «пирогом» пола, стенами перегородками оставляют термозазор шириной 2-3 см. Его заполняют обрезками вспененного полиэтилена или специальной термолентой.

Для утепления основания можно использовать ЭППС (экструдированный пенополистирол), опилкобетон или перлитобетон. Зачастую гидроизоляцию под пенопласт не закладывают, поскольку он практически не впитывает влагу. Сверху его прикрывают полимерной пленкой. Она защищает утеплитель от разрушающего действия щелочной среды цементного раствора.

Под легкий бетон на опилках и перлите полиэтиленовая пленка нужна. Толщина перечисленных теплоизоляторов неодинакова. Для ЭППС она составляет 50 мм. Слой опилко и перлитобетона должен быть не менее 10 см.

Уложив теплоизоляцию, по ее поверхности делают бетонную стяжку на мелкозернистом наполнителе (фракция 5-10 мм, толщина 10 см). Работу выполняют в два этапа. Сначала заливают слой толщиной 5 см и укладывают на него стальную сетку (ячейка 10х10 см, диаметр проволоки 3-4 мм). После этого толщину стяжки доводят до проектного уровня, определяемого расчетом предполагаемых нагрузок. Рекомендуемый класс бетона В12,5.

Именно так получают правильный пирог полов по грунту при низком уровне почвенных вод. Черновая бетонная подготовка под жесткий утеплитель не делается. Реальной пользы от нее нет, а рост стоимости 1м2 готовой конструкции весьма ощутимый.

Установка системы подогрева (теплый пол) меняет технологию и последовательность работ. В этом случае сначала по утрамбованной подушке заливают черновую бетонную подготовку и раскладывают слой гидроизоляции. Уложив утеплитель (ЭППС), к нему фиксируют трубы и делают выравнивающую стяжку из бетона. Армирующую сетку укладывают над трубами или греющим кабелем.

Попутно отметим, что полы по грунту можно делать не только в кирпичных, блочных, но и в деревянных домах. При грамотном подходе балластная засыпка не оказывает негативного воздействия на древесину.

Один из вариантов правильного сопряжения такой конструкции с рублеными стенами показан на схеме ниже.


Узел сопряжения с деревянной стеной

При низком УГВ бетонную плиту, лежащую на глине или на слое уплотненной гидроизолированной подсыпки, делают в подвальных помещениях. Это весьма распространенный вариант в коттеджном строительстве.

Деревянный напольный материал – особенности

Деревянные полы являются старейшими, проверенными временем и многими поколениями, надежными, практичными и эстетически привлекательными конструкциями. Современные производители предлагают широчайший ассортимент деревянных полов на любой вкус, цвет и кошелек. Современный материал для устройства финишного покрытия может быть выполнен полностью из древесины или содержать ее в том или ином процентном соотношении. Несомненно, пол из массива дорогих пород древесины надежен и долговечен, он выглядит роскошно и благородно, особенно, если правильно подчеркнуть природный рисунок на его поверхности.

Паркетная доска в интерьере гостиной

Преимущества деревянных полов

Натуральная древесина на полу преображает помещения квартиры, говорит о вкусе ее владельца и достатке. Натуральный природный оттенок создает теплую, уютную атмосферу. Из плюсов деревянного пола отмечают следующее:

  1. Природное происхождение материала и его уникальная структура положительным образом влияют на создание оптимальных микроклиматических показателей в жилом помещении. Древесина способна поглощать и отдавать влагу, тем самым регулируя влажность в комнате.
  2. Древесина не вызывает аллергических реакций, она экологически чиста, не содержит и не выделяет в окружающую среду химические соединения и токсины.
  3. Благодаря неоднородной структуре древесина отлично звуко — и теплоизолирует помещение.
  4. Широкий выбор фактур, природных рисунков и оттенков позволяет подобрать деревянный пол для любого интерьера.
  5. Дощатые полы устойчивы к механическим нагрузкам и могут прослужить не один десяток лет при соблюдении технологии укладки.

Ни один искусственный материал не сравнится с богатой, естественной фактурой натуральной древесины

Такие недостатки как скрип и щели между досками при соблюдении технологии подготовки основания и укладки досок не наблюдается. А при использовании шпунтованной доски примыкание отдельных элементов получается максимально плотным, исключающим образование зазоров.

Лакировка поверхности обеспечит влагостойкость и прочность деревянного покрытия

Насколько важна порода древесины

При выборе деревянного пола учитывают не только внешние характеристики материала, но и породу древесины, из которой он изготовлен. На способность сопротивляться воздействиям внешней среды влияет плотность древесины – чем она плотнее, тем устойчивее. В зависимости от эксплуатационных условий подходит материал разного качества:

  1. В спальне проходимость низкая и риск уронить на пол что-то тяжелое минимален, поэтому можно смело выбрать мягкую породу древесины.
  2. Гостиная является общей комнатой с высоким уровнем проходимости – здесь принимают гостей и собираются всей семьей, иногда устраивают праздники, поэтому поверхность пола должна быть устойчивой и эстетически привлекательной. В этом случае подойдет покрытие из ореха, ясеня или дуба.
  3. Кухня и прихожая – особые помещения с серьезными эксплуатационными нагрузками, поэтому материал пола должен быть устойчивым к загрязнениям, влаге, механическим нагрузками температурным перепадам.
  4. Черновую конструкцию пола выполняют из хвойных пород древесины – этот материал меньше всего подвержен гниению, так как содержит в своем составе природные антисептические вещества.
  5. Лиственницу, липу и осину используют для устройства пола в ванных, банях и саунах. Эти породы древесины не боятся влаги, не деформируются при температурных перепадах и при нагревании не выделяют смолу.

Дубовый пол на кухне

Необычное напольное покрытие можно получить при использовании экзотических пород древесины, обладающей оригинальным внешним видом и полезными свойствами. Такая древесина устойчива к влаге, является очень твердой и прочной. Для изготовления пола применяют тик, палисандр, лапачо, морадо, мербау, ятоба.

Доска из палисандра

Обустройство полов на ленточном фундаменте

Полы по грунту не связаны с фундаментом и опираются непосредственно на грунт под домом. Если грунт на участке пучинистый, то пол зимой и весной может «загулять» под действием сил морозного пучения грунта.

Конструкция свайных фундаментов на буронабивных (в т.ч. ТИСЭ) и винтовых сваях предполагает устройство холодного цоколя. Утепление грунта под домом с такими фундаментами, задача достаточно проблематичная и дорогая. Полы по грунту в доме на свайном фундаменте можно рекомендовать только при не пучинистых или слабо пучинистых грунтах на участке.

При строительстве дома на пучинистых грунтах необходимо обязательно утеплять цоколь и подземную часть фундамента на глубину 0,5 — 1 м.

В доме с наружными многослойными стенами c утеплителем снаружи, образуется мостик холода через цоколь и несущую часть стены в обход утеплителя стены и пола.

Кроме того, утепление цоколя поможет ликвидировать мостик холода, а также позволит уменьшить толщину теплоизоляции пола. О том, как определить необходимую толщину вертикальной теплоизоляции цоколя и подземной части фундамента можно узнать здесь.О конструктивных особенностях устройства разных вариантов полов по грунту читайте в других статьях на эту тему.

Фундаменты в виде ленты позволяют организовать подпол, обустроить теплоизоляцию частного дома. Конструкция обладает множеством преимуществ:

  • предотвращает проникновение подпочвенных газов в жилище при правильной гидроизоляции и засыпке.
  • подпольное пространство не нуждается в прокладке вентиляционных систем.
  • грунт и плита из бетона аккумулируют тепло, что подходит для каркасных и остальных домов с тонкими стенами.
  • бетонные стяжки – удобная основа, идеальная термальная платформа для организации «теплых полов».
  • теплоизоляция конструкции уменьшает риски промерзания фундамента и его вспучивания.
  • для коммуникаций, проложенных на уровне засыпки, требуется минимальное утепление.

Все работы разделяются на несколько этапов. При выполнении каждого необходимо соблюдать алгоритм – так конструкция будет прочной и надежной.

Перед началом мероприятий нужно учесть необходимость трамбовки сыпучего сырья – манипуляции уплотнят песчаную подушку. Задачи выполняются поэтапно:

Укладывается песок слоем 10-15 см и в сухом виде трамбуется виброплитой. Проводится поливка уплотненного материала шлангом с насадкой-распылителем

Важно не перенасытить материал влагой, т.к. в дальнейшем его не утрамбовать. Осуществляется повторное уплотнение

Осуществляется повторное уплотнение

Виброплиту применяют дважды, меняя направление движения. Выполняется повторная проливка песка.

По увлажненному материалу нужно пройтись несколько раз виброплитой и дождаться высыхания слоя.

Фундаменты ленточного типа армировать сложно – процесс отличается трудоемкостью. Эксперты советуют придерживаться пошаговой техники работ:

  1. Уложить несколько гладких поперечин диаметром 6-8 мм, удлинив их на 100 мм.
  2. Рассчитать шаг – расстояние, на которое будет залит цементный раствор.
  3. Поместить на поперечные штыри ребристую продольную арматуру диаметром 12 – 16 мм. Сформировать нижний пояс.
  4. На местах сопряжения в вертикальном положении смонтировать верхние стержни.
  5. Уложить на элементы 2 продольных прута. Сформировать нижний пояс.

Соединения армирующего каркаса привариваются, перевязываются хомутами либо поволоками.

Фундамент-подоснова создается на уже готовой подушке из щебня и песка. Бетонную массу изготавливают в пропорциях 1:3:6 на основе цемента М200 и других материалов. Самостоятельное бетонирование состоит из следующих шагов:

  1. Заливка стартового слоя толщиной 10 см.
  2. Вторичная заливка смеси на высоту 40-50 см.
  3. Уплотнение массы вибротрамбовкой или прокалывание арматурным штырем.

Для сокращения времени работ цементный раствор заливают за один прием.

Работы предназначены для защиты подпольной конструкции от влаги. Выполненная заранее подбетонка обеспечит ровность наложение материалов для наплавления или наклейки. Процедура предварительного бетонирования актуальна в условиях близкого расположения грунтовых вод либо при обустройстве подвалов.Процесс гидроизоляции проводится согласно строительному алгоритму:

  1. Полиэтиленовую пленку толщиной 150 мк укладывают внахлест 15-20 см, а затем проклеивают швы.
  2. Для надежности защиты от проникновения влаги и конденсата аналогичным образом устилают второй слой гидрозащиты.
  3. Проводится утепление пенопластом или экструдированным пенополистиролом. Их размещают слоем 10 см.

Технология и материалы для армирования

Основным условием при проектировании бетонного пола по грунту является рациональное сочетание прочности конструкции и бюджета строительства. Возможны два варианта:

если технология соблюдается неукоснительно, тяжелые перегородки и внутренние несущие стены опираются на собственный фундамент, армирование производится проволочными сетками ВР, изготовленными по ГОСТ 8478 (толщина проволоки 5 мм, ячейка 10 х 10 – 20 х 20 см);

Сетка Вр1.

если указанные ограждающие конструкции по каким то причинам планируется опереть на плиты полов, по всей длине перегородки изготавливается ребро жесткости, направленное вниз, усиленное каркасом из двух продольных поясов арматуры периодического сечения диаметра 8 – 12 мм, обвязанных квадратными хомутами или вертикальными, горизонтальными перемычками.

Арматурный каркас для ребра жесткости.

В последнем случае ребра жесткости создаются за счет разрывов в слое утеплителя, расположенного под стяжкой пола по грунту.

Расположение арматуры в пироге пола по грунту

В любых железобетонных конструкциях армирование решает основную задачу – восприятие растягивающих нагрузок. Так как силы пучения снизу полов отсутствуют, в верхнем уровне конструкции сетка не нужна. Она должна размещаться, как можно ближе к подошве плиты с учетом требований:

  • рекомендуемый защитный слой – 1,5 – 3 см;
  • общая толщина стяжки – от 5 см по нормативам СП 31-105, в пределах 10 см на практике (если имеются контуры теплого пола).

Слои пола по грунту.

Поскольку трудозатраты на изготовление сетки из проволоки слишком высокие, предпочтительнее приобретение готовых изделий Вр в строительных магазинах.

Фиброволокно и сетки ВР

При изготовлении пола по грунту оптимальным вариантом является армирование сетками Вр. Стекловолоконная арматура имеет слишком высокий коэффициент растяжения линейного, поэтому трещины начинают раскрываться в бетонной стяжке до того, как прутки начинают воспринимать растягивающие нагрузки.

Металлическая и полимерная фибра решают другие задачи:

  • предотвращают усадку смеси при высыхании;
  • позволяют снизить толщину стяжки;
  • останавливают расширение возможных микротрещин в процессе эксплуатации.

Фибра полимерная.

Поэтому добавление фибры в бетон не является полноценным армированием полов и стяжек.

Правила укладки сеток

При армировании бетонного пола по грунту достаточно выполнить несколько условий, чтобы обеспечить нормальный эксплуатационный ресурс конструкции. Это соблюдение защитного слоя, минимально допустимого нахлеста и применение досок/щитов при хождении в момент распределения бетона по поверхности.

Защитный слой

Поскольку арматура подвержена коррозии при контакте с влагой, ее размещают внутри бетона, слой которого от поверхности до каркаса называют защитным. Поэтому сетка укладывается, не на поверхность утеплителя, а бетонные или полимерные прокладки необходимой высоты:

  • при минимально допустимой толщине бетонного пола по грунту 5 см используются элементы высотой 1,5 см;
  • при больших значениях толщины стяжки можно выбрать прокладки 2 – 3 см.

Обеспечение нижнего защитного слоя.

Боковой защитный слой полов обеспечивается сдвигом сеток от демпферной ленты или полос утеплителя на 2 – 5 см.

Нахлест

Сварные проволочные сетки Вр реализуются рулонами, в строительных магазинах имеются карты кладочных сеток с ячейками разной величины. В любом случае очень сложно подобрать для помещения цельную карту необходимой конфигурации и размеров.

Минимальный нахлест сетки.

Поэтому материал кроится кусками, при армировании пола по грунту следует обеспечить нахлест отдельных карт друг на друга минимум в одну ячейку (10 см). Поскольку проволочные изделия гораздо легче арматурных сеток, в местах нахлеста их рекомендуется зафиксировать проволочными скрутками друг к другу, для предотвращения сдвига.

Монтаж каркасов

Для изготовления ребер жесткости под тяжелыми перегородками верхний слой утеплителя (5 см) укладывается с разрывом, ширина которого чуть больше толщины стены. В эту полость укладывается заранее связанный проволочными скрутками каркас, выполненный по технологии:

  • по два продольных стержня арматуры сверху и снизу диаметром 8 – 12 мм («рифленка»);
  • привязанные к ним скрутками горизонтальные и вертикальные перемычки или квадратные хомуты из гладкой арматуры диаметра 4 – 6 мм.

Армирование ребра жесткости.

Соблюдение нижнего и боковых защитных слоев обязательно.

Особенности конструкции

Порядок расположения слоев

При возведении ленточного фундамента или фундамента с ростверком небольшой высоты возможно использование полов по грунту – конструкции, состоящей из следующих слоев:

  • песчано-щебеночной подушки, предназначенной для стабилизации слоя бетона и защиты его от подземной влаги
  • стяжки (бетонной подготовки, подбетонки): согласно рекомендациям СНиП, в средней полосе России достаточно обустройства слоя толщиной 5 см
  • рулонной гидроизоляции
  • слоя утеплителя
  • бетонного подстилающего слоя толщиной 1 см
  • чистых полов: в качестве них можно использовать, к примеру, плитку, линолеум или ламинат; допускается и применение классического основания в виде деревянных полов по лагам

В отличие от плитного фундамента, стяжка в полах по грунту в частном доме не делается слишком толстой. Ведь она должна выдерживать нагрузку лишь веса мебели, бытовых приборов и прочих вещей, находящихся в доме. 2 слоев стяжки: черновой, настилаемой сразу же после подушки, и чистовой, верхней, будет вполне достаточно. Изготавливают подобное основание только после возведения самого строения.

Плавающая стяжка

Существует два вида полов по грунту. Они могут:

  • привязываться к ленточному основанию;
  • изготавливаться в виде плавающей стяжки, не связанной с фундаментом

Каждая из этих конструкций обладает как достоинствами, так и недостатками. При жесткой связке с фундаментом стяжка, лежащая прямо на фундаменте, усадки дает меньше, поэтому не растрескивается. Но при проседании фундамента она может просто «повиснуть» в воздухе. Хотя при качественном армировании основания это не такая уж большая проблема. Избежать опускания плиты поможет обратная засыпка не грунтом, вынутым из котлована, а специально завезенными нерудными материалами, песком и щебнем.

При использовании плавающей стяжки при усадке основания или подвижках грунта напряжение не будет передаваться на бетонную плиту, и трещин в полах не возникнет. Однако она может «играть» сами по себе, что часто приводит к дефектам – растрескиванию или появлению щелей между ними и стеной. Поэтому при заливке пола по фундаменту существенное значение имеет прочность бетонного раствора и использования качественной арматуры.

Достоинства и недостатки

Достоинств у бетонных полов по грунту в частном доме немало. Перечислим основные:

ПЛЮСЫ:

  • возможность использования на большинстве видов почв
  • минимальный расход бетона и, как следствие, небольшая стоимость
  • достаточная устойчивость к силам морозного пучения
  • благодаря тщательному утеплению в доме с подобным основанием в зимний период легче поддерживать плюсовую температуру, так как стяжка с проложенным внутрь теплоизолятором способна хорошо аккумулировать тепло, в результате снижаются расходы на обогрев здания; достаточно лишь хорошо теплоизолировать цоколь и отмостку
  • такие полы не нуждаются в вентиляции и ежегодной просушке
  • в отличие от деревянных полов, они не требуют периодической замены прогнивших балок

МИНУСЫ:

  • К минусам можно отнести сложность ремонта коммуникаций. Поэтому в бетон следует обязательно заложить дублирующие гильзы, в которых располагаются дополнительные системы канализации и водоснабжения. Их можно будет быстро и без проблем подключить в случае засорения основных коммуникационных систем.
  • Еще одним недостатком подобных оснований является отсутствие цокольного этажа. Однако подпол в частном доме вполне можно организовать в другом подсобном помещение.

Некоторые застройщики, рекламирующие свои собственные услуги, утверждают, что под подобными полами будет постоянно влажно. Но в случае обустройства качественного дренажа, ливневки и отвода паводковых и грунтовых вод скопления влаги вполне можно избежать.

Пол, устраиваемый на грунте

Геотекстиль, широко рекламируемый в последние годы, под слоем песчаной подушки будет не только неуместен, но и вреден. Он не даст грунту как следует уплотниться, в результате чего эффективность полов по грунту сведется к нулю. Дренажные свойства этого материала пригодятся лишь при прокладке коммуникаций.

Бетонная лестница в частном доме: виды, устройство, инструкция изготовления своими руками, отделка | 80+ Фото & Видео

Все начинается с фундамента

От прочих строительных материалов газобетон отличается тем, что имеет слишком низкую стойкость к изгибающим нагрузкам. Это приводит к тому, что даже при незначительной подвижности фундамента в стенах появляются трещины. Поэтому важным этапом при строительстве дома из газобетона является выбор типа фундамента, а потом уже, исходя из особенностей основания, выбирается оптимальная конструкция пола первого этажа.

Основные виды фундаментов

С учетом особенностей газобетона количество пригодных типов основания существенно снижается. Фундамент для газобетонного дома должен быть хорошо армированным и максимально устойчивым. Сюда можно отнести: монолитную плиту, ленточные и столбчатые конструкции.

При прохождении грунтовых вод близко к поверхности земли необходимо обеспечить качественную кольцевую или пристенную дренажную систему, что существенно увеличит стоимость работ, а также выполнить качественную гидроизоляцию основания, или выбрать другой материал для строительства.

Дренажная система

Оптимальным вариантом при строительстве малогабаритного строения будет монолитный ленточный фундамент. Сборные конструкции не рекомендованы. Возможно устройство свайного фундамента. В этом случае, для предотвращения растрескивания газобетонных стен, должна быть устроена цельная рама ЖБ ростверка.

Лучшим решением для газобетонного дома является монолитная ЖБ плита в качестве фундамента, несмотря на то, что стоимость такого основания гораздо дороже. В этом случае плита будет выполнять функцию чернового основания.

Утеплитель имеет недостаточную плотность

После слоя гидроизоляции в полах по грунту используют утеплитель, он должен препятствовать оттоку тепла из помещений первого этажа. Также утепление позволяет защитить грунт под полом от промерзания. Обычно для утепления используют пенополистирол (ППС) или экструдированный пенополистирол (ППС), иногда применяют минеральную вату. Плотность материала должна обеспечивать необходимую прочность на сжатие, чтобы вес пола не продавил теплоизолятор.

Сложности возникают из-за того, что прочность на сжатие отличается у разных утеплителей, поэтому и плотность нужна разная. Например, для пенополистирола будет достаточно 35 кг/м.куб., для минеральной ваты – 160 – 175 кг/м.куб.

Что нужно знать перед возведением

Перед тем, как приступить к сооружению пола по грунту, необходимо получить достаточно полную информацию о составе почвенных слоев на участке, глубине залегания грунтовых вод и размерах сезонных колебаний их уровня.

Эти данные позволят решить, имеется ли возможность для создания полов по грунту с достаточной степенью безопасности для постройки и ее жителей. Рекомендуется создать качественную дренажную систему, способную обеспечить отвод почвенной влаги в случае повышения ее уровня.

Затем следует определиться с толщиной подготовительных слоев засыпки

Этот вопрос имеет особую важность, поскольку их необходимо тщательно утрамбовать. Чем толще слой, тем сложнее добиться достаточного уплотнения. При этом, добиться природной плотности трамбовки слоя засыпки на практике невозможно

Подготовительный слой непременно даст некоторую усадку, величина которой будет прямо пропорциональна его толщине

При этом, добиться природной плотности трамбовки слоя засыпки на практике невозможно. Подготовительный слой непременно даст некоторую усадку, величина которой будет прямо пропорциональна его толщине.

Слой подбетонки (черновой стяжки) рекомендуется заливать на полотно геотекстиля. Это позволит сохранить воду в массиве бетона и обеспечит нормальную кристаллизацию материала. Если производить заливку непосредственно на подготовительный слой, влага из бетона будет впитываться в него и нарушит процесс затвердения, что в результате ослабит стяжку.

ВАЖНО! При заливке всех бетонных слоев необходимо полностью выдерживать срок, необходимый для кристаллизации материала и набора технологической прочности. В противном случае возникает риск деформации или разрушения подстилающих слоев, возникновение дефектов геометрии пирога пола и потеря общей прочности.

Перед началом работ необходимо убедиться, что произведен ввод всех коммуникаций, проходящих под уровнем пола

После создания пирога пола по грунту выполнение ввода коммуникаций будет затруднено и потребует более сложных методов решения вопроса

Перед началом работ необходимо убедиться, что произведен ввод всех коммуникаций, проходящих под уровнем пола. После создания пирога пола по грунту выполнение ввода коммуникаций будет затруднено и потребует более сложных методов решения вопроса.

Технологии строительства пола по грунту

Если в проекте в силу вышеуказанных причин отсутствует плита перекрытия, необходимая для фиксации облицовки пола первого этажа, возможны несколько вариантов обустройства подосновы. При этом заливка стяжки из бетона низкой прочности рекомендована во всех, без исключения случаях. На нее впоследствии будет опираться основная плита либо регулируемые лаги, необходимые при выборе паркета или половой доски.

Наливная стяжка

Схема бетонного плавающего пола по грунту

Максимальный ресурс конструкции обеспечивает наливная плавающая стяжка на ленточном фундаменте здания. Технология выглядит следующим образом:

  • заполнение котлована песком – периодическая засыпка с уплотнением каждых 10 – 20 см;
  • черновая стяжка – армирование не обязательно, под бетон марки М100 (5-7 см слой, наполнитель фракции 5/10 мм) можно уложить пленочную гидроизоляцию;
  • гидропароизоляция – мембрана, пленка либо рубероид в два слоя с запуском на монолитный ленточный фундамент на 15 – 20 см;
  • утеплитель – предпочтительнее экструдированный пенополистирол, сохраняющий характеристики даже в воде;
  • чистовая стяжка – армируется сеткой (ячейка 5 х 5 см, проволока 4 мм), заливается бетоном М 150 (фракция щебня 5/10 мм, песок речной либо мытый карьерный, без глины).

Также, в конструкции наливного пола можно легко устроить теплый пол, для этого надо в верхнюю стяжку уложить полиэтиленовые или металлопластиковые трубы для теплоносителя. Каждый контур теплого пола должен быть неразрывным, т.е. соединения труб в бетонной стяжке не допустимы.

Схема бетонного плавающего теплого пола по грунту

При уровне УГВ ниже 2 м, по опыту эксплуатации участка от 3-х лет, в конструкции пола по грунту допускается отсутствие нижней гидроизоляции, снижение толщины песчаной подушки до 15 – 20 см. При этом следует учесть максимальный уровень УГВ, согласно статистическим данным по региону. На стяжку могут укладываться любые облицовочные материалы.

Деревянные лаги

Бюджетным вариантом технологии пола по грунту является конструкция регулируемого пола:

  • на подушку из нерудного материала (послойное уплотнение по 20 см), укрытого гидроизоляцией, заливается бетонная стяжка;
  • лаги выставляются на регулируемых опорах, верхняя часть которых срезается после монтажа;
  • внутрь закладывается теплоизолятор (базальтовая вата или экструдированный пенополистирол);
  • половая доска либо ламинат укладывается непосредственно на лаги, для облицовки паркетом необходим слой фанеры.

Опоры нельзя монтировать на грунт или нерудный материал. Однако стяжка из бетона без армирования обходится дешевле любых других технологий.

Сухая стяжка

Пол по грунту может изготавливаться по технологии сухой стяжки. На начальном этапе конструкция аналогична предыдущему случаю (подушка + черновая стяжка + гидроизоляция). После чего, последовательность действий меняется. Производитель Кнауф предлагает готовое решение сухой стяжки следующего типа:

  • позиционирование маяков – специальные планки либо профиль от систем ГКЛ, зафиксированные шпаклевочным раствором;
  • засыпка крошки керамзита – промежутки между маяками засыпаются этим материалом по слою гидроизоляции;
  • укладка ГВЛ – специальные двухслойные плиты, крепящиеся друг к другу клеем и саморезами.

Схема сухого пола по грунту по технологии Knauf

Компания ЗИПС предлагает оригинальное решение сухой стяжки на ленточном фундаменте другого типа. Керамзитная крошка здесь заменена минватой, приклеенной к ГВЛ (так же двухслойный). После монтажа гипсоволоконных панелей поверх них укладывается 12 мм фанера, на которую так же удобно крепить любое напольное покрытие.

Данные технологии с успехом применяются, как для первого этажа, так и для любого следующего перекрытия в многоэтажном здании. В обоих случаях, кроме теплоизоляции обеспечивается звукоизоляция помещений.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
