Как сделать слив в полу в душе, в бане

Подготовка к монтажу водоотвода

Слив использованной воды из бани, если он не связан с применением приямка, осуществляется в два этапа: сначала по внутренней части водоотвода, проходящей непосредственно под баней, затем по наружному участку трубы. Для этого способ прокладки трубы нужно спланировать ещё на этапе создания проекта бани – с разведкой свойств грунта вокруг предполагаемого строительства объекта, расчётом сечения труб, их типа и глубины размещения колодцев.

Проектирование внутренней части водоотвода

Проектирование внутренней части водоотвода напрямую связано с типом устройства сбора воды. Которое, в свою очередь, зависит от устройства пола, который бывает:

• проливной – с лаговой конструкцией. Обустройство такого пола возможно только в регионе с тёплым климатом и с почвой, состоящей из лёгких сыпучих частичек (легкая галька, песок всех видов, ракушечник и т. д.).В дощатом настиле такого пола есть небольшие зазоры, через которые вода скатывается прямо в грунт под установленную на столбчатые опоры или свайный фундамент баню. В регионах с зимами, когда температура опускается ниже нуля градусов по Цельсию, строительств такой бани нецелесообразно.
• Протекающий. Пол из досок, опирающихся на лаги, а лаги, в свою очередь, опираются на нижние венцы деревянного сруба или на опоры несущего основания. Пол слегка наклонный в одну сторону или воронкообразный, с самой нижней точкой обычно в центре помещения, где и монтируется сливной трап. Такая конструкция – оптимальная для бань на столбчатом или сваном фундаменте.
• Не протекающий. Обустраивается на ленточном типе фундамента. Представляет собой бетонную заливную конструкцию с уклоном к одной из стен или в виде пологой воронки к центру пола. В первом случает для вывода воды наружу вдоль стены делают сливной жёлоб, по котором вода и стекает в трап, во втором – такой трап монтируют прямо в толще бетонной стяжки.

Кроме того, сразу делаются предварительные расчёты потребления воды на каждого человека и в соответствии с этим – диаметр труб слива, от которого зависит пропускная способность сливной системы.

В любом случае труба, соединяющая внутреннюю часть водоотвода с наружной, должна иметь небольшой, как минимум 2 градуса, уклон для самотёка воды и невозможности её застаивания ни на одном участке протекания наружу.

Проектирование наружного участка водоотвода

Наружный участок водоотвода – прямое продолжение внутреннего, и обустраивается по тем же физическим принципам: наклон к месту слива не менее 2 градусов, трубы такого же, как внутри (или, по крайней мере, не меньшего) сечения. Сечение же труб, связанное с их пропускной способностью, выбирается по следующим критериям:

Если количество людей, разово посещающих баню в течение примерно 12 часов, не превышает 5 человек, то достаточно трубы сечением 7 см. Если же больше пяти или среди этих пяти есть особенно «рьяные» любители париться, то лучше выбрать сливную трубу диаметром в 11 см.

Контролировать угол наклона сливных труб можно не измеряя градусы наклона, а учитывая разницу уровней каждых последующих участков уложенных труб. Для оптимально стока достаточна разница в уровнях в 2 см на каждый метр, с понижением той части трубопровода, которая ближе к колодцу/септику/канализации.

Необходимые материалы

Для создания слива в бетонных полах бани требуются следующие готовые изделия, а также основные и расходные материалы:

• Раструбные ПВХ-трубы диаметром 50 мм, предназначенные для отвода сточных вод.
• Фитинги – углы под 90 и 45 градусов, тройники, переходы.
• Водоприёмная решётка с блочным резервуаром и патрубком для подключения к трубам.
• Гидроизоляционная прокладка, которая устраивается по периметру сливной воронки.
• Цементно-песчаный раствор, фиксирующий положение трубы.
• Полимерный герметик для заделки стыков между бетонной стяжкой и деталями слива, защищающий основание от проникновения влаги.
• Если труба прокладывается в лотке – обжимные хомуты с крепежами к жб конструкциям.
• Для защиты конструкции на случай протечки – дренирующий слой из крупнозернистого песка или щебня.
• Полимерная мембрана для создания дренажного слоя и предотвращения распространения влаги по всему основанию под бетонные полы бани.

Из инструментов потребуется:

1. оборудование для замеса бетона, капроновая шнурка;
2. пузырьковый или лазерный уровень.

После устройства слива, но строго до заливки полов, проверяется надёжность фиксации отводящего коллектора, а также проходимость труб и соблюдение требуемого уклона.

Дизайн

Существует огромное количество вариантов отделки банных помещений: парилки, моечной, комнаты отдыха. Однако дизайн полового покрытия не отличается особой оригинальностью – как правило, он лаконичен и функционален, а за эстетическую составляющую отвечают другие элементы декора. Обычно выбор зависит от личных предпочтений и финансовых возможностей. Главными критериями все же являются использование природных материалов, минимализм и удобство.

Для пола подходят следующие материалы:

• дерево – смотрится естественно, создает нужную атмосферу, доступно и экологично;
• бетон – долговечен, но эстетически непривлекателен, а еще остро встает проблема холода;

• кафель – множество цветовых решений, есть возможность подобрать нескользкие модели;
• керамогранит – эстетично смотрится, но скользкий, поэтому если применять, то лучше для комнаты отдыха, матовый или лощеный.

Традиционная отделка парной предполагает использование вагонки из лиственных пород в качестве стенного покрытия. Такие стенки быстро прогреваются, но их температура считается комфортной для случайных прикосновений. Ни в коем случае нельзя использовать вагонку из сосны для оформления парилки, так как эта основа, нагревшись, производит ядовитые вещества. Для потолка подойдет вагонка из липы класса А или В. Если же имеется желание оформить традиционную русскую баньку, то липовый горбыль с лыком станет наилучшим вариантом отделки.

Пол в парной может быть из дерева или бетона, а блок плиток размещаться около печи. Если же решено покрыть плитками всю поверхность – придется позаботиться о деревянных решетках, которые не будут нагреваться.

Если же предпочтение отдается парной – сауне, то можно воспользоваться разнообразными дизайнерскими решениями. Например, сочетать вагонку с камнем, а кирпич – с гранитными плитами и блок-хаусом. Однако для пола вновь рекомендуются исключительно деревянные покрытия.

Для моечной комнаты, как правило, выбираются комбинации дерева и керамической плитки. Например, это может быть хвойная древесина, обладающая высокими водоотталкивающими характеристиками и привлекательным внешним видом.

В тамбуре или комнате отдыха применяются эстетичные комбинации керамогранита, природного камня, обоев и штукатурки. Дизайн осуществляется путем гармоничного сочетания мебели, аксессуаров и отделочных материалов. Особых требований не имеется, единственное, чтобы комната отдыха настраивала на нужный лад и позволяла комфортно провести время.

Финишное покрытие

В качестве финишного покрытия допускается применять специальный устойчивый лак. Перед нанесением поверхности следует ошлифовать, пыль тщательно пропылесосить. Для шлифовки лучше пользоваться электрической машинкой, она не только облегчает работу, но и в разы повышает качество. Руками никогда такой гладкой поверхности не сделать.

Шлифовка пола

Можно, как вариант, отшлифовать пол вручную

Хорошие эксплуатационные качества на практике доказали акриловые износостойкие лаки. Если производители ответственные, то пол будет длительное время эксплуатироваться, никаких периодических ремонтных работ из-за износа финишного покрытия делать не придется.

Покрывать можно обыкновенной малярной кисточкой, количество слоев не менее двух. Причем, во время покрытия вторым слоем кисточка должна двигаться в перпендикулярном направлении к первому. Для парных рекомендуется делать три-четыре слоя лака, за счет этого увеличивается длительность эксплуатации. Каждый последующий наносится только после полного высыхания предыдущего, не нужно пытаться уменьшить количество слоев за счет увеличения толщины каждого. Такое грубое нарушение технологии покрытия имеет крайне отрицательные последствия.

Пол покрывается износостойким акриловым лаком

Установка трапа

Чтобы залить трап и трубу, подходящую к нему, в стяжку, необходимо сформировать каркас из досок. Высота доски подбирается равной высоте установки сливного отверстия трапа. Каркас охватывает место установки трапа и маршрут прокладки трубы вплоть до стояка.

Соберите трап, закрепите к основанию пола и подключите к канализационным трубам. Горловину трапа закройте полиэтиленом, чтобы избежать попадания раствора и строительного мусора.

Трубы укладываются с обязательным уклоном в 1-2 см на каждый метр по кратчайшему пути к стояку. По возможности в стояке монтируется крестовина или тройник с отводом, на трубу, идущую к трапу ниже основной разводки канализации в доме или квартире.

Для изоляции трапа и трубы от бетона оберните ее в полиэтиленовую пленку или специальную полипропиленовую ленту. С трапа снимите слив и верхнюю часть фланца с уплотнительным кольцом.

По верхним торцам досок закрепите рулонный гидроизоляционный материал. Непосредственно над трапом вырежьте отверстие нужной формы, чтобы гидроизоляционный материал плотно подходил к сливному патрубку. Сверху его прижмите снятой ранее ответной частью с фланцем через уплотнитель.

Бетоном заливается объем внутри каркаса, непосредственно возле досок достаточно приподнять края гидроизолятора, чтобы выпустить воздух. После того как бетон застынет, демонтируйте опалубку. Гидроизоляция поверх стяжки распространяется по всему полу. Это может быть обмазка или пропитка бетона, а не только рулонные материалы.

Назначение трапа в душевой кабине без поддона на полу

Трап для душа необходим для отведения канализационных вод во время купания, и обеспечения их доставки к центральному стволу канализационного стояка. Кроме того его конструкция предусматривает и ряд других полезных функций, среди которых:

1. Фильтрация – решетка задерживает крупный мусор и он не способен попасть во внутреннюю часть трапа, и заблокировать проход сточных вод,
2. Герметичность – благодаря надежной конструкции вода движется строго в заданном русле, не проникая в стяжку, не вызывая сырости,
3. Препятствие распространению запахов – особенность конструкции заключается в том, что неприятный запах блокируется небольшим количеством воды, закупоривающим сообщение стояка с отверстием для водоотведения в полу.

Трап для душа должен долго и надежно служить в агрессивной среде, поэтому материалы, из которых он изготовлен хорошо сопротивляются распространению коррозии. Чаще всего это пластик, нержавеющие или цветные сплавы металла, а также их комбинации.

Внешний вид трапика для душа зависит от фирмы производителя, поэтому всегда можно подобрать его форму по своему вкусу. Наиболее распространены прямоугольные, круглые, овальные и квадратные вариации исполнения. Так же различают трапы точечные и линейные. Точечные устанавливают в любом месте душевой комнаты, чаще всего в середине или в месте самого низкого уровня пола. Линейные всегда размещают по краям комнаты.

Разновидности и габариты сливов для отведения сточных вод могут быть самыми разными, все зависит от предпочтения покупателя и завода производителя. Ценовая категория имеет широкий диапазон, от простейших моделей неизвестных фирм, до дорогостоящих качественных изделий знаменитых брендов. Существуют вариации трапов одной модели с разной высотой, это необходимо для подбора изделия в соответствии с высотой стяжки в конкретном помещении.

Виды трапов

Трап, или конструкцию  для стока воды, можно сделать несколькими разными способами. Вот наиболее распространенные варианты:

• Точечный сток. В этом варианте отверстие, куда стекает вода, обычно имеет скромные габариты. Оно может располагаться в любой точке комнаты (в центре, в углу, у стены). Отверстие закрывает решетка (она бывает круглой или квадратной). Естественно, пол должен иметь небольшой уклон в направлении отверстия, чтобы обеспечить стекание воды.

• Линейный трап. Форма камеры, куда стекает вода – вытянутый прямоугольник. Обычно приемную камеру такого типа располагают около одной или нескольких стен, на небольшом расстоянии от них.По сути, точечный и линейный слив отличаются незначительно – только формой  приемного канала.

• Пристенный трап. Особая конструкция, которая, на первый взгляд похожа на линейную. Ее приемник тоже напоминает узкий и длинный прямоугольник, но на этом сходство заканчивается. Приемная камера упрятывается в стену, а не в пол, и канализационная труба тоже проводится внутри стены. Отверстия для стока воды помещены точно рядом со стеной.

Наиболее часто при сооружении пола со сливом сток организуют с помощью точечных трапов. Причина такой популярности – в простоте установки и дешевизне соответствующего оборудования. Линейные сливные конструкции стоят дороже, поэтому применяются реже.

Наиболее дорого и трудно установить пристенный трап. Зачастую это возможно только при капитальном ремонте, сопряженном с переделкой и пола, и стен. Кроме того, оборудование ля организации пристенной системы стоков имеет наиболее высокую цену. Поэтому встречается такой вариант пола со сливом сравнительно редко.

Яма против канализации

Решая, что лучше устроить на участке – выгребную яму для бани или стационарный септик (который является вариантом автономной канализации) берут в соображение следующие

преимущества и недостатки

этих устройств:

• срок эксплуатации – у септиков он больше в разы;
• экологическая безопасность;
• практичность, удобство в использовании;
• объём устройств ( у септиков есть целый «модельный ряд», максимально соответствующий разным запросам потребителей).

Недостаток у септиков только один – высокая цена. Зато выгребная яма недостатков имеет гораздо больше. Это и заиливание, и необходимость регулярных чисток, и неизбежное попадание в почву вредных веществ, которые не все являются «удобрениями».

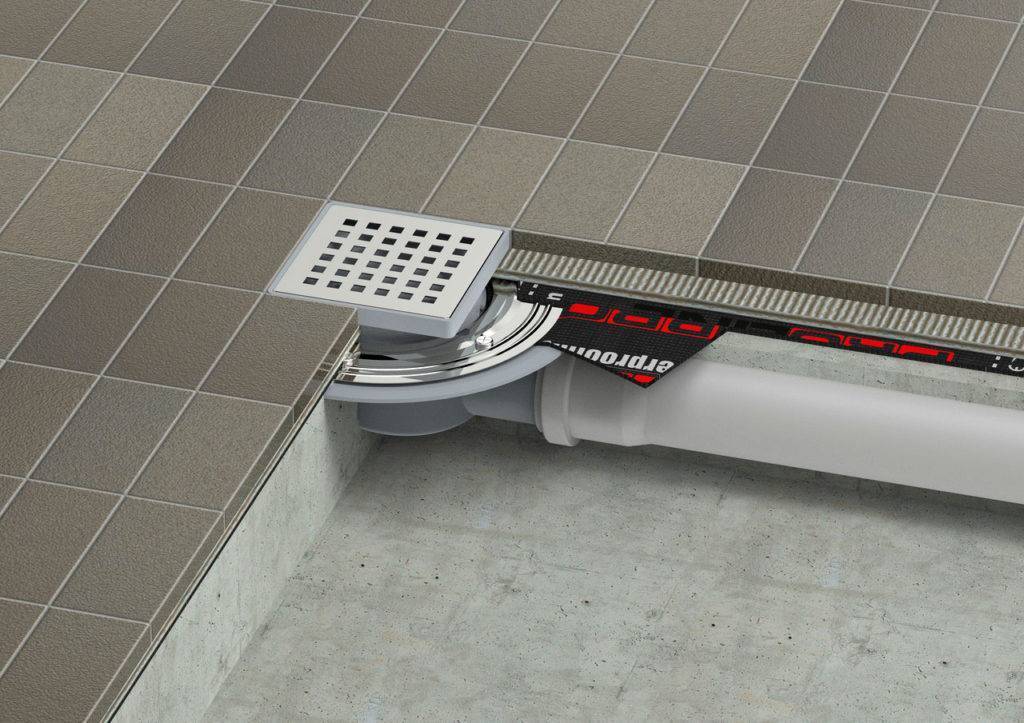

Монтаж трапа под плитку для душевой кабины

В случае монтажа трапа для частного дома, слив для душа устраивается в монолитном полу, и обеспечивается вертикальный отвод канализационной трубы. Для квартиры многоэтажного дома толщины стяжки пола недостаточно для устройства такой конструкции. В связи с этим приходится дополнительно поднимать уровень пола на 12-15 см в ванной и одновременно устраивать его уклон.

Монтаж трапа состоит из нескольких этапов:

определение местоположения трапа

Здесь важно учесть размер плитки, чтобы иметь возможность уложить кратное ее количество от стены до трапа. Тогда не придется ее резать, что сделает более эстетичным внешний вид душевой; соединение трапа с канализационным сливом посредством сантехнических труб серого цвета диаметром 40-50 мм; устройство теплоизоляционного слоя толщиной около 5 см

В качестве изоляционного материала отлично подойдет экструдированный или гранулированный пенополистирол

Под все сантехнические элементы вырезаются необходимые контуры;

В качестве изоляционного материала отлично подойдет экструдированный или гранулированный пенополистирол. Под все сантехнические элементы вырезаются необходимые контуры;

Шаг 1: обрезка трапа до нужных размеров

• выполнение черновой бетонной стяжки толщиной около 4 см, которая заполняет все свободное пространство до фланца сливного трапа. С помощью правила производится выравнивание слоя раствора;размещение гидроизоляционной мембраны, которая необходима для обеспечения дальнейшей герметизации пола;установка внутренней части в корпус трапа;
• выставление направляющих пластиковых реек различной толщины, которые входят в систему душевого трапа. Толщина реек постепенно уменьшается в сторону сливного отверстия. Это обеспечивает уклон поверхности. Уклон составляет 10 мм на метр будущей заливки;
• монтаж чистовой бетонной стяжки с необходимым уклоном в сторону слива. Ее уровень должен быть ниже высоты сифона на толщину плитки и слоя клеевого материала;
• укладка влагостойкой керамической плитки начиная от трапа по направлению к стене;
• затирка межплиточных швов влагостойкой затиркой;
• заделывание герметиком на основе силикона мест примыкания плитки к корпусу трапа;

Шаг 2: сборка и установка системы, тестирование ее на герметичность

установка и крепление решетки на корпус трапа. Защитная решетка должна располагаться на одном уровне с поверхностью плитки или быть ниже ее на пару миллиметров.

После каждого нового слоя следует обработать места соединения пола со стенами гидроизоляционной мастикой или заклеить демпферной лентой для изоляции. Такая процедура позволит исключить возможность проникновения воды в нижние слои, что может способствовать образования очагов плесени и грибка.

Шаг 3: установка трапа в стяжку, гидроизоляция пола перед укладкой плитки

Необходимые материалы и инструменты для работы

На любом этапе монтажа при себе следует иметь материал для разметки – маркер, рулетку, уровень, строительный нож. Для устройства бетонной стяжки потребуется емкость для приготовления рабочего раствора, ручной инструмент для нанесения мастики и выравнивания слоя (уровень, терка, мастерок).

Для укладки керамической напольной плитки понадобится ведро и дрель с необходимой насадкой для приготовления клеящего раствора, шпатели разного размера, плиткорез, уровень.

Количество расходного материала зависит от общей площади пола. Для монтажа пола под трап понадобится:

• сухая песчано-цементная смесь для устройства бетонной стяжки с расчетом 5 кг на 1 м²;
• экструдированный или гранулированный листовой пенополистирол толщиной 5 см для тепловой изоляции;
• гидроизоляционная мембрана, десятисантиметровая лента, мастика из расчета 3 кг на 1 м²;
• комплект металлопластиковых труб, сливной трап с муфтами и крепежом;
• керамическая плитка;
• клей для плитки из расчета 5 кг на 1 м²;
• герметик, затирка.

Шаг 4: укладка плитки, установка декоративной решетки трапа

Из чего состоит слив в полу

Прежде чем вы будете оборудовать душ вместе с напольным сливом, определитесь с составляющими такой системы

При ее установке это будет очень важно

Слив обеспечивает сток воды из ванны или душа в канализацию. Отвод для трубы следует сделать из пластика с диаметром отвода до 50 мм для обеспечения нормального схода сточных вод. Также подойдет и гофра, однако многие специалистов полагают, что для данного приспособления лучше применять гладкую трубу, неспособную затруднять поток воды. Также помните о том, что слив будет находиться в полу и доступ к трубе будет не простым, как обычно. Гофра будет затруднять сток из-за следующих проблем:

• застаивания в ней волос;
• кусков мыла;
• грязи.

Все это впоследствии может привести к забиванию канализации целиком. Да и острой необходимости установки гофры нет, чтобы установить слив в полу, вам понадобятся такие приспособления, как:

• соединения;
• переходники;
• муфты.

Под сифон отвод должен быть прямолинейным и иметь угол 135 градусов по отношению к главной трубе. Ее уклон при этом должен составить 15 градусов по отношению к стоку. Благодаря таким параметрам слив в полу обеспечит беспрепятственный сток воды из ванны или душа в канализацию.

Что такое баня, какие полы в ней могут использоваться и почему?

Баня – это некий объект, в котором постоянно скапливается высокая влажность и зашкаливает температурный градусник, течет то холодная, то горячая вода, создавая при этом дополнительную нагрузку на материалы, которыми отделано помещение, поэтому к их выбору следует подходить особенно тщательно.

В рамках темы данной статьи отдельное внимание уделим полу, который может быть представлен следующими материалами

Бетон (чаще всего его используют в качестве основания под доску, плитку и др.).

Срок службы такого пола весьма длителен (не меньше 50 лет), однако он очень холодный, и для того, чтобы сделать его соответствующим банному помещению, вам потребуются немалые деньги и затраты.

Кирпич.

В связи с тем, что в бане преобладают достаточно высокие температуры, дабы не создавать условия для дискомфорта (благодаря высокой теплоемкости и низкой теплоотдаче кирпич может привести даже к ожогам), данный материал используют лишь в качестве основания под деревянный либо бетонный пол.

Дерево.

Идеальный вариант для помещения, оборудованного для бани, он экологически чистый, теплый, да и запах после топки бани оставляет натуральный и очень приятный. Считается, что самым лучшим вариантом является осина. Помимо своих хороших древесных качеств, она еще и отгоняет всякую нечисть и зло, возвращая здоровье и силу. По крайней мере, в это верили наши предки, а значит, суждению есть законное место для принятия к сведению.

Теперь за дело. В связи с наибольшей популярностью деревянных полов на бетонном основании остановимся именно на них и дадим их укладке подробное описание.

Выбор сифона

Сифоны для трапов от своих аналогов отличаются только отсутствием пробки, закрывающей сливное отверстие. В душевой кабине в этом попросту нет потребности, поэтому от простых дешевых сифонов придется отказаться в пользу более технологичных устройств. К ним относятся:

• сифоны с ручным управлением. Регулирующая ручка выводится на стену, что позволяет легко управлять сливным отверстием простым ее поворотом;
• click/clack-системы (открыто/закрыто). Пробка в этих устройствах вмонтирована над отверстием слива и одновременно отвечает за его открывание и закрывание. Первое нажатие пробки ногой приводит к ее приподниманию – отверстие открывается, вода удаляется. При втором нажатии пробка закрывается, не позволяя жидкости стекать.

Классификация сифонов по инженерным особенностям выглядит так:

• бутылочные – устанавливаются, в основном, на кухнях, для душевых кабин не подходят;
• гофрированные – представляют собой гибкий рельефный шланг, способный укладываться под любым углом к душевому поддону;
• классические трубные – изгибаются в виде букв U и S, а гидравлический затвор формируется непосредственно в изгибе трубы.

При нестандартных вариантах расположения слива удачным решением станет гофрированный сифон. В остальных случаях обустраивается классическая трубчатая система.

Колодец с фильтром на дне

Конструкция сливной ямы с фильтрующим дном используется в первую очередь для очистки сточных вод от грязи и химических элементов, а также для задержки бактерий. Последующая фильтрация воды производится уже непосредственно почвенным слоем. А вот на дне колодца в качестве фильтра используют щебенку, колотый кирпич или песок.

Для обеспечения оттока воды из бани, рассчитанной на 3-4 человека, достаточно колодца диаметром 1,5 м и глубиной 2 м. По форме он может быть как прямоугольным, так и круглым – последний вариант предпочтительнее ввиду равномерного распределения давления на все стенки. Конструкция цилиндрической формы будет нуждаться в коррекции намного реже.

Так как сделать слив в бане на даче нужно, не повредив самой постройки, желательно отступить от нее на расстояние порядка 3-5 метров. Такой зазор обеспечит в первую очередь безопасность фундамента бани от подмывания, а также предотвратит проникновение в баню неприятных запахов их колодца. А вот если располагать сливную яму дальше, то неизбежно придется дополнительно закупать трубы для стока воды. Кроме того, правильный угол наклона на большом расстоянии обеспечить сложно.

Если почва на вашем участке достаточно плотная, то достаточно просто вырыть яму для слива и уложить на дно фильтрующие материалы – песок, щебень и битый кирпич. Дополнительное укрепление стен не потребуется.

Согласно схеме слива в бане, от нее до ямы можно вырыть траншею, по которой вода будет произвольно самотеком попадать в колодец. Однако лучше всего оборудовать сток трубами из асбеста, металла, пластика или керамики, диаметром 50-100 мм. В этом случае траншея также необходима, однако ее глубина будет зависеть от глубины промерзания почвы, но не менее 50 см. Укладка труб производится под уклоном в 20 мм на каждом метре расстояния.

На этапе проектирования подробно продумывается будущая конструкция слива и особенности организации пола. Эконом вариант слива в бане на даче – выполнение пола с уклоном в сторону сливного отверстия. При такой конструкции стоки попадают в трубы и отводятся непосредственно в сливную яму.

Отметим, что любая конструкция сливной ямы имеет ряд неудобств – ее нужно периодически выкачивать, располагать такой септик нужно в месте, удобном для подъезда спецтранспорта. А в случае с фильтрующим колодцем, наполнитель на дне нужно периодически менять.

Дополнительные полезные советы и выводы

Монтаж этого изделия – достаточно сложное строительное мероприятие. Его совмещают с общим капитальным ремонтом ванной комнаты. Таким образом, пригодится предварительное подробное планирование. Получить необходимые эстетические параметры без ошибок поможет моделирование в формате 3D. Для этого применяют специализированные компьютерные программы.

Чтобы не тратить собственное время, можно воспользоваться помощью профильных специалистов. Опытные продавцы керамической плитки предлагают услуги по составлению оптимальной раскладки совершенно бесплатно. К ним надо обращаться с точными параметрами помещения и списком особых требований.

Для оснащения душа системой «теплый пол» понадобится соответствующий проект. При использовании воды в качестве теплоносителя создают отдельный контур и подключают его через распределительное устройство к индивидуальному котлу отопления. Электрический подогрев можно установить в многоквартирном жилом доме. Но придется учесть повышение потребляемой мощности.

Компьютерное моделирование упрощает реализацию сложных проектов

Сведения о том, как сделать душ без поддона в квартире – это только часть необходимых знаний для комплексного переоборудования ванной комнаты. Ответы на дополнительные вопросы вы найдете на тематических страницах этого сайта.
