Обзор модельного ряда насосов и их отличия
Большинство вибрационников обладают одинаковой конструкцией. Однако существует ряд моделей, которые используют в конструкции существенные изменения, в той или иной степени влияющие на технические характеристики и надежность.
Базовая модель, особенности и характеристики
Самым распространенным вибрационным насосом является “Малыш”. Его характеристики приняты за базовые, с ними производятся сравнения остальных моделей. Насос Малыш выпускается в нескольких модификациях, многие из которых служат для улучшения его характеристик.
Базовая модель выпускается с нижним забором воды. Такая конструкция наиболее проста технологически и допускает наиболее полное использование ресурса водоема. С другой стороны, высока вероятность засасывания с грунта твердых частиц внутрь конструкции. При длительной работе с минимальным слоем воды, когда насос еще нормально функционирует, отсутствует теплоотвод рабочего электромагнита. Это является причиной наиболее распространенной и дорогостоящей поломки – перегорания провода обмотки электромагнита.
Характеристики насоса “Малыш”:
- напряжение питания – 220 В;
- потребляемая мощность – 240 Вт;
- высота подачи воды – 40 м;
- производительность – 430 л в час;
- масса насоса – 3.4 кг;
- максимальный диаметр – 100 мм.
Насос малыш имеет базовые характеристики.
При уменьшении высоты подачи воды производительность увеличивается до 25 л в минуту.
Другие модификации насоса Малыш
Большинство вибрационных насосов являются модификациями Малыша, но можно отметить 2 модели данной торговой марки:
- Малыш М – модифицированный. Отличается верхним расположением всасывающего клапана (насос с верхним забором воды) и встроенной термозащитой.
- Малыш 3 – малогабаритный. Диаметр насоса 76 мм при массе чуть более 2 кг. Высота напора воды составляет 25 м.
Некоторые модификации отличаются устойчивостью к наличию твердых взвешенных частиц. Дренажный вибронасос может использоваться для подачи воды.
Технические параметры моделей
Основные направления модификаций связаны с улучшением технических характеристик, повышением производительности и снижением тока потребления. Увеличение производительности достигается установкой поршня большего диаметра и увеличением количества всасывающих клапанов (до 2 или 3). Снижение тока потребления достигается изменением технологии и материалов для изготовления электромагнитов.

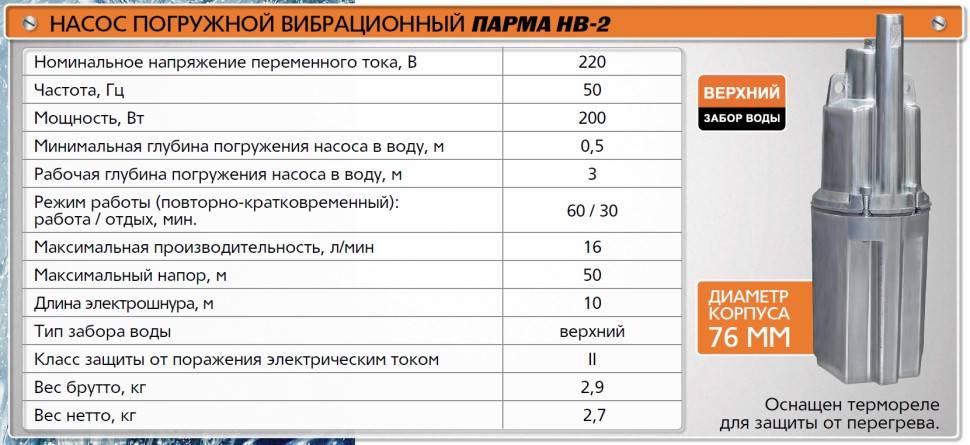

Технические характеристики.
Большая часть выпускаемых насосов имеют сходные характеристики. Различия могут допускаться в длине кабеля питания, материале корпуса (алюминий или пластмасса) и других элементах конструкции.
Увеличение количества всасывающих патрубков, как и увеличение диаметра поршня, дает рост производительности на 10-30%, что требует использования более мощного электромагнита. В результате такие погружные насосы имеют более высокий ток потребления.
Установка и подключение оборудования
Перед тем как приступить к установке насосного оборудования, следует учитывать специфику разных моделей:
При монтаже насоса для колодца Малыш оборудование нужно закреплять не ниже, чем на расстоянии 1 м от дна резервуара. Так вы сведете к минимуму попадание в механизм мусора со дна.
Техника с клапаном в верхней части может быть установлена на дно резервуара, так как такое устройство исключает попадание мусора со дна.
Для того чтобы уменьшить количество вибраций работающего механизма, нужно закрепить один конец прочного капронового шнура в специальном отверстии на корпусе насоса, к другому концу необходимо прикрепить специальную эластичную подвеску, в роли которой может выступать медицинский жгут или эластичный резиновый шланг.
Насосы Малыш выпускаются с алюминиевым или пластиковым исполнением корпуса
При работе в ограниченном пространстве, например, в колодце или скважине, насос может биться о стенки резервуара, что приведет к преждевременной поломке. Для того чтобы этого не произошло, рекомендуется надеть на корпус широкое кольцо из плотной резины, которое послужит амортизатором при ударах.
Помните, что оборудование обязательно нужно устанавливать в вертикальном положении, горизонтальная установка может привести к преждевременным поломкам. Глубина погружения агрегата должна быть больше нижнего показателя динамического уровня воды. Перед началом установки погружного насоса для колодца Малыш, следует провести подготовительные работы, то есть определить глубину положения насоса в резервуаре и приобрести шланг соответствующего диаметра
Очень важно, чтобы диаметр шланга подходил к устройству, тогда оно сможет работать максимально эффективно
Несоответствие сечений шланга и входного отверстия насоса может привести к перегрузкам и преждевременному износу комплектующих. Ни в коем случае нельзя подключать устройство к электросети в процессе монтажа, делать это можно только после того, как все монтажные работы окончены. Если электрический кабель слишком короткий, то его можно удлинить, но место соединения обязательно должно находиться за пределами скважины.
Подключение насоса к электросети осуществляется только после окончания всех монтажных работ
Установка в колодце или скважине
Погружной насос Малыш подвешивают на синтетическом тросе. Металлический трос или проволока быстро разрушаются от вибрации. Их использование возможно, если внизу — не менее 2-х метров — привязан синтетический трос. Для его закрепления в верхней части корпуса имеются проушины. В них продевается конец троса и тщательно закрепляется. Узел располагается не ниже чем в 10 см от корпуса насоса — чтобы его не засосало внутрь. Обрезанные края оплавляются, чтобы трос не расплетался.
Трос цепляется за специальную проушину
Подключение шлангов и труб
На выходной патрубок насоса надевается подающий шланг. Его внутренний диаметр должен быть чуть меньше (на пару миллиметров) диаметра патрубка. Слишком узкий шланг создает дополнительную нагрузку, из-за чего агрегат быстрее перегорает.
Допускается установка гибких резиновых или полимерных шлангов, а также пластиковых или металлических труб подходящего диаметра. При использовании труб насос к ним подключается куском гибкого шланга длиной не менее 2 метров.

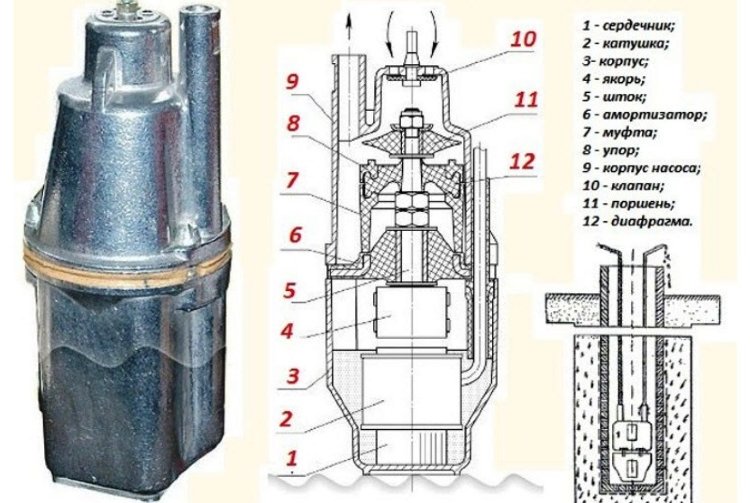

Схема установки погружного вибрационного насоса
Шланг на патрубке закрепляется с помощью металлического хомута. Обычно тут возникает проблема: от постоянных вибраций шланг соскакивает. Чтобы этого не происходило, наружную поверхность патрубка можно обработать напильником, придав ей дополнительную шероховатость. Также можно проточить канавку под хомут, но сильно не увлекайтесь. Использовать лучше хомут из нержавейки с насечками — он придает дополнительную жесткость креплению.
Хомут лучше брать такой
Подготовка и спуск
Установленный шланг, трос и электрокабель стягивают вместе, устанавливая перетяжки. Первая ставится на расстоянии 25-30 см от корпуса, все остальные с шагом в 1-2 метра. Перетяжки можно сделать из липкой ленты, пластиковых хомутов, кусков синтетического шпагата и т.п. Использование металлической проволоки или хомутов запрещено — они при вибрации перетирают оболочки шнура, шланга или сам шпагат.
На оголовке колодца или скважины устанавливается перекладина, за которую будет крепиться трос. Второй вариант — крюк на боковой стенке.
Подготовленный насос аккуратно опускается на требуемую глубину. Вот тут тоже возникают вопросы: на какой глубине устанавливать погружной насос Малыш. Ответ двоякий. Во-первых, от зеркала воды до верхушки корпуса расстояние должно быть не более чем глубина погружения данной модели. Для «Малыша» фирмы Тополь это 3 метра, для агрегата PATRIOT — 10 метров. Во-вторых, до дна колодца или скважины должно быть не менее метра. Это для того, чтобы не сильно баламутить воду.
Связывать пластиком, капроновыми шнурами, липкой лентой, но не металлом (даже в оболочке)
Если погружной насос Малыш устанавливается в колодец, он не должен касаться стен. При установке в скважину, на корпус надевают резиновое пружинящее кольцо.
Опустив насос на требуемую глубину, трос закрепляют на перекладине
Обратите внимание: вся масса должна приходиться на трос, не на шланг и не на кабель. Для этого при скреплении шпагат натягивают, а шнур и шланг слегка ослабляют
Установка в неглубоком колодце
При небольшой глубине колодца, когда длина троса менее 5 метров, для нейтрализации колебаний трос подвешивают к перекладине через пружинящую прокладку. Лучший вариант — кусок толстой резины, который может выдержать нагрузку (вес и вибрацию). Использование пружин нежелательно.
Варианты крепления погружных вибрационных насосов с верхним и нижним забором воды
Установка в реке, пруду, озере (горизонтально)
Эксплуатировать погружной насос Малыш можно и в горизонтальном положении. Подготовка его аналогична — надеть шланг, скрепить все стяжками. Только затем корпус надо обернуть резиновым листом толщиной 1-3 мм.
Вариант вертикальной установки в открытом водоеме
После того, как насос опущен под воду, его можно включать и эксплуатировать. Он не требует каких-либо дополнительных мероприятий (заливки и смазки). Остужается он при помощи прокачиваемой воды, именно потому включения без воды крайне плохо на него влияют: мотор перегревается и может перегореть.
Особенности эксплуатации
В некоторых моделях погружных вибрационных насосов для колодцев есть защита от перегрева. Это очень полезная функция, предотвращающая перегорание мотора. При длительной работе или при нарушениях эксплуатационных условий встроенное термореле (защита от перегрева) размыкает цепь питания, выключая насос. Через некоторое время реле приходит в исходное состояние и работа возобновляется. Еще вариант защитных колец Если ваш насос отключился по перегреву, желательно сразу выяснить причину. Отключение может быть вызвано отсутствием воды, повышенным напряжением. Если так, запускать оборудование нужно только когда все придет в норму. Еще одна возможная причина — забился всасывающий патрубок. С этим можно бороться только достав насос, разобрав и прочистив его, что на гарантийном сроке делать противопоказано. Хотя, если у вас насос забился, вы уже нарушили правила эксплуатации — он пригоден для перекачки только чистой воды.
Защита от сухого хода
Так как многие модели Малышей опускать ниже трех метров от зеркала воды нельзя, при малом дебите возникает угроза, что вода закончится, а насос будет продолжать работать и в результате перегорит. Чтобы избежать этой ситуации можно установить датчик уровня воды. Это датчик-поплавок, который называют еще «лягушка». Работает он очень просто: Поплавковый датчик уровня воды
- когда он поднят вверх, контакты замкнуты, питание подается;
- когда уровень воды опускается, опускается и поплавок, контакты в датчике размыкаются, разрывая цепь питания;
- вода постепенно набирается, поплавок поднимается выше, на определенном уровне контакты снова замыкаются, насос включается в работу.
Стоит такой датчик — менее 1 т.р., устанавливается просто — в разрыв питающего кабеля, зато польза от него большая.
Работа с гидроаккумулятором
Вообще, вибрационные погружные насосы не предназначены для работы в связке с гидроаккумулятором. Они не могут создавать достаточно высокое давление. Но… при определенных условиях они работают. Схема сборки стандартна: насос, реле давления, манометр, гидроаккумулятор, все это собирается через пятивыводной штуцер. Для нормальной работы на конце погруженного в воду шланга устанавливается обратный клапан (чтобы вода не стекала обратно в колодец). Еще одно условие — гидроаккумулятор должен быть значительной емкости (100 или 150 литров).
Схема водоснабжения частного дома с погружным вибрационным насосом Малыш
Собрав данную схему требуется настроить реле давления. Его задают чем меньше, тем лучше, иначе Малышу не хватит мощности. Но даже при небольшом давлении работать все будет от силы пару лет, но скорее — год-полтора.
Что сделать, чтобы работал дольше
Насосы типа Малыш стоят очень немного, но и служат недолго — около 2-3 лет. При их производстве используются недорогие материалы — для снижения себестоимости. Если сразу после покупки провести некоторые мероприятия, а также проводить регулярные «техосмотры», можно значительно продлить срок эксплуатации. Итак, что можно сделать:
- Винты, скрепляющие корпус сразу заменить на более длинные, их дополнить контргайками. Если этого не сделать, болты разбалтываются и ломают шток.
- Раз в месяц осматривать насос, при перекачке загрязненной воды разбирать и промывать.
- При эксплуатации с гидроаккумулятором выставить минимальное давление.
- Установить защиту от сухого хода.
- Подавать напряжение через стабилизатор.
Некоторые из мероприятий затратны. Например, стабилизатор стоит примерно также или даже больше этого насоса, но его можно использовать и с другими типами, а все они будут лучше работать при стабильном напряжении. А вот поменять болты — это ключевой момент, который требуется выполнить.
https://youtube.com/watch?v=z13bUEX9eQo
https://youtube.com/watch?v=YP-Q8AG22M8
Источник статьи: http://stroychik.ru/vodosnabzhenie/pogruzhnoj-nasos-malysh
- Свежие записи
- Где находится датчик давления масла ЯМЗ 7511?
- Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
- Приора: последствия поломки датчика коленвала
- Что произойдет, если отключить датчик массового расхода воздуха?
- Что произойдет, если не заменить датчик кислорода?
Обзор модельного ряда насосов и их отличия
Существует три основные модели погружного насоса, которые имеют незначительные отличия по техническим параметрам, а также разную (верхнюю или нижнюю) систему забора воды, в связи с чем сфера их применения несколько разнится.
Модификации погружных насосов с логотипом Малыш выпускаются с нижним и верхним вариантом забора воды. В зависимости от модели могут работать в скважинах с внутренним диаметром от 80 до 110 мм
Базовая модель: особенности и характеристики
Классический насос Малыш выпускается с нижним водозабором, благодаря чему он:
- наиболее эффективно подает воду с открытых водоемов, расположенных на больших расстояниях,
- отлично справляется с осушением затопленных нижних этажей и подвалов зданий,
- может откачать воду до минимально возможного уровня.
В то же время при нижнем расположении патрубков, выполняющих всасывание жидкости, возможно попадание внутрь агрегата частичек песка, что может вызвать поломку прибора. Поэтому его не рекомендуется использовать в сильно загрязненных водоемах без установки специальных фильтров.
Насос Малыш в базовом исполнении выпускается с нижним забором воды. Чтобы предотвратить попадание в резервуар мусора, рекомендуется его устанавливать на расстоянии не меньше метра от дна водоема (+)
Насос с маркировкой «К», по сути, является тем же “Малышом”, но с встроенной дополнительной термозащитой.
В его корпусе установлено термореле, отключающее устройство при перегреве. Модель удобна тем, что прибор можно оставить работать без присмотра на достаточно длительный промежуток времени, не переживая, что он перегорит.
Устройство с маркировкой “П” информирует о том, что его корпус изготовлен из пластмассы, если маркировка отсутствует, значит он сделан из алюминия. Стоит отметить, что алюминиевый корпус, хоть стоит несколько дороже, но является более прочным и надежным.
Нередки случаи, когда пластмассовый корпус не выдерживает нагрузки и на нем появляются трещины. Поэтому желание сэкономить может привести к противоположному результату, и придется покупать новый прибор.
Другие модификации насоса “Малыш”
Другие модели “Малыш-М” и “Малыш-3” отличаются от классического насоса верхним забором воды. В то же время если первая идентична по техническим характеристикам с базовой моделью, то вторая имеет существенные отличия. Параметры всех устройств приведены ниже.
Показатели мощности и производительности у насоса Малыш-М такие же, как и у базовой модели, но он производится с верхним водозабором, поэтому он подходит для установки в грязных источниках воды
Агрегаты с верхним расположением всасывающего патрубка, как правило, применяются для подачи воды из колодцев и скважин.
Их можно использовать в местах, где насосы с нижним водозабором рискуют выйти из строя: в сильно загрязненных водоемах, поскольку при работе, они не поднимают со дна частички мусора и илистые отложения, засоряющие систему.
В моделях с верхним забором двигатель охлаждается лучше, за счет чего насос не перегревается.
Технические параметры моделей
Насосы работают от обычной сети в 220 В и могут погружаться на глубину до трех метров. При работе в малодебитных скважинах (с небольшим объемом воды) возможно более глубокое опускание.
Производительность всех моделей – 430 л/ч, при этом “Малыш” и “Малыш-М” имеют напор 40 м (максимальный – 60 м), “Малыш-3” – 20 м (максимальный – 25 м). При работе без напора производительность увеличивается до 1500 л.
Габариты и мощность устройств также имеют разные показатели. Так, мощность базовой модели и модификации с литером “М” составляет 240 Вт, длина – 25,5 см, вес – 3,4 кг.
Мощность насоса Малыш-3 всего 185 Вт, его длина не превышает 24 см, а вес 2 кг, поэтому он обычно применяется для забора воды из неглубоких скважин и колодцев с внутренним диаметром от 8 см.
При покупке насоса необходимо предварительно ознакомиться с его техническими характеристиками и выбирать модель в соответствии с диаметром и глубиной скважины (+)
Еще один параметр, который следует знать при покупке прибора – это класс электрозащиты. По умолчанию все насосы, на которых не указан этот показатель, имеют 2 класс защиты.
Первый класс обозначается римской цифрой I. При этом приборы 2 класса оснащены усиленной изоляцией, в их комплектацию входит шнур с двумя жилами. Устройства 1 класса дополнительно укомплектованы трехжильным кабелем с заземлением.

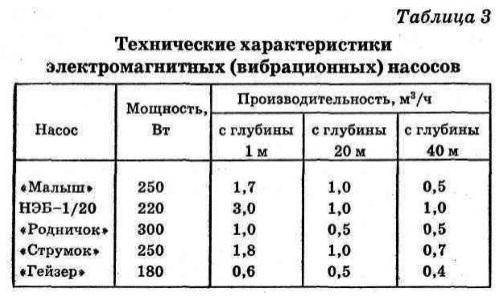

Технические характеристики
Все вышеперечисленные насосы используют стандартную электрическую сеть с номинальной величиной напряжения 220 Вольт, их глубина погружения – до 3-х метров, в час они выкачивают 430 литров, напор воды – 40 м (максимум -60). У «Малыша-3» напор воды – 20 м (максимум – 25).

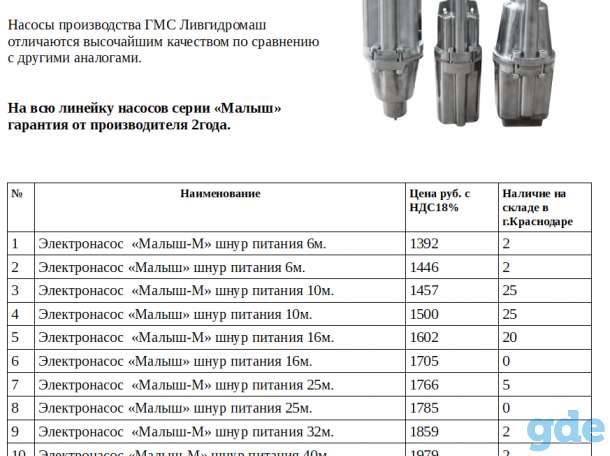

Мощность базовых моделей и «Малыша-М» – 240 Вт, длина их корпуса 25,5 см, масса 3,4 кг. Модели укомплектовываются кабелем различной длины от 10 до 40 метров.
При покупке насоса необходимо обратить особое внимание на класс электрозащиты. Устройства 1 класса имеют обозначение «I» и комплектуются трехжильным кабелем с заземлением
Если маркировки нет, следовательно, агрегат относится ко 2-му классу и имеет двухжильный шнур.
Какой насос лучше малыш или ручеек
Количество скважин под воду на территории нашей страны постоянно увеличивается, а это значит, что постоянно повышается спрос на бытовые погружные насосы. Наиболее востребованным типом в этой классификации являются вибрационные аппараты.
Отработанная технология изготовления закладывалась во второй половине XX века. В этом году уже на прилавки поступило около 1 млн. штук, хотя этим количеством рынок не ограничивается.
В таком изобилии самостоятельно тяжело разобраться, какой же вибрационный насос лучше.

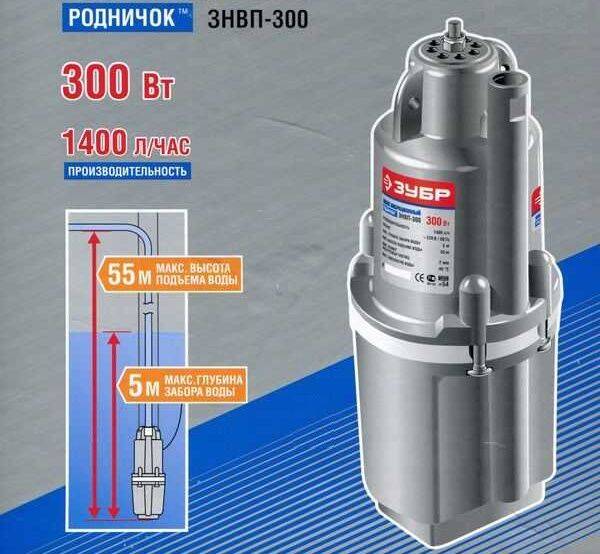

Одними из самых известных названий у таких аппаратов является «Малыш» и «Родничок». Однако, в последнее время модельный ряд существенно расширился за счет местных производителей и представителей китайского бизнеса.
Ремонт насоса «Малыш»
Итак, с насосом погружным «Малыш» (с его характеристиками, моделями и правилами установки) разобрались. Остается одна позиция – это ремонт. Необходимо обозначить, что насос «Малыш» является бюджетным прибором, поэтому чтобы не увеличивать его стоимость, производители используют в его конструкции обычные резиновые манжеты и прокладки, которые быстро выходят из строя. Именно в местах их установки происходят протечки, что является недопустимым явлением. Особенно, если дело касается отсека, где устанавливается электродвигатель.
Поэтому очень важно следить за целостностью манжет. Если есть даже небольшой намек на то, что резинки износились, надо сразу же их поменять
Для этого разбирается корпус насоса, для чего отвинчиваются четыре винта, производится разъединение корпуса на две части, удаляется прокладка, а на ее место устанавливается новая. В принципе, ничего сложного. Единственное, что может оказаться проблемой, это сложность откручивания винтов. Пролежав много времени в воде, они ржавеют, поэтому бывает иногда невозможно их открутить.
Вот так разбирается Малыш
По причине долгой эксплуатации может оборваться мембрана. Заменить ее тоже не сложно, если есть новая в наличии. Как показывает практика, в магазинах она не продается. Единственный выход, если водяному насосу «Малыш» делается ремонт своими руками, это наличие старого агрегата, который можно пустить на запчасти. Во всех остальных случаях придется воспользоваться услугами специалистов. Особенно, если сгорел мотор или оборвался шток.
Итак, подведем итог о насосе «Малыш». Компактный агрегат, недорогой, не требующий особых условий эксплуатации, не капризный. Его размеры определяет мощность устройства, поэтому производитель рекомендует использовать его только для скважин и колодцев с небольшим дебитом воды. По всем остальным техническим характеристикам и конструктивным позициям это обычный погружной насос вибрационного типа.
Не забудьте оценить статью:
Предназначение и производительность насоса Малыш
Погружные насосы используются на частных садово-огородных участках, небольших фермерских и подсобных хозяйствах. Положительные отзывы владельцев загородных домов получили насосы Ручеек и Малыш.
Производительность Малыша составляет 432 литра в час на открытых резервуарах.
Благодаря этому сфера его применения значительно шире, нежели у Ручейка: Малыш можно использовать как для забора воды из колодца и скважин, диаметр которых составляет более 800 мм, так и решения хозяйственных задач.
Так, с помощью насоса Малыш можно:
- Организовать систему полива на садовом участке;
- Наполнить бытовые резервуары с водой для удовлетворения санитарно-гигиенических нужд;
- Откачать воду, в случае затопления, из подвальных и других помещений (дренажный насос).
При этом, следует помнить, что использовать скважинный вибронасос базовой комплектации следует только для откачки и перераспределения чистой воды с температурой, не превышающей 35 градусов. В другом случае, различные мелкие частички и загрязнения будут способствовать быстрому износу всех механических элементов устройства. Для откачки грязной воды можно выбрать насос с верхним забором: это уменьшит риск возможных поломок.
Основные технические характеристики «Малыша»
Выбор любого насоса должен проходить с учетом того, насколько он удовлетворяет потребителя в плане производительности
Однако следует обратить внимание и на прочие технические характеристики насоса:
- Скорость работы – до 432 литров воды в минуту, без учета подъема воды на какую-либо высоту;
- Длина кабеля может составлять от 4 до 10 метров;
- Радиус заборной скважины должен составлять не менее 40 сантиметров;
- Может осуществиться подъем забранной воды на высоту до 40 метров;
- Рабочее давление – 0,4 Мпа;
- Мощность электропривода – 250 ватт;
- Рабочее напряжение – 220 вольт.
Как уже отмечалось, насос «Малыш» может быть как с верхним заборным клапаном, так и с нижним.
Разумеется, насос может осуществлять забор воды не только из узких скважин радиусом 40 сантиметров, но и из более широких и даже из открытых водоемов.
Приведенные характеристики являются весьма усредненными. Но на них можно ориентироваться при выборе. Вообще-то, существует несколько моделей погружного насоса «Малыш»:
- «Малыш» в классическом исполнении;
- Малыш-М;
- Малыш-3;
- Малыш-К.
Имеет смысл остановиться более подробно на каждой модельной серии для того, чтобы не ошибиться при выборе.
Насос «Малыш» классический — является насосом, который работает по принципу нижнего забора воды.
Малыш классический
Его технические характеристики были приведены выше. В принципе, именно от них и стоит отталкиваться при выборе. Кроме того, нужно учитывать, что время безопасной работы такого насоса составляет 2 часа (при превышении этого времени возможен перегрев мотора и выход его из строя). Классическая модель «Малыша» работает по принципу нижнего забора воды. Как правило, в комплекте уже идет шланг диаметром от 1,8 см до 2,2 см. Допускается погружение насоса на глубину не более 5 метров
Важно знать, что данная классическая модель не комплектуется ни фильтрами, защищающими насос от засорения, ни реле давления, ни автоматикой, которая бы отключала насос во время перегрева
Малыш-М
Данная модельная серия по своих техническим параметрам полностью повторяет классическую модель «Малыша». Но в ней реализован принцип верхнего забора воды. Как уже было упомянуто, именно такой принцип и предпочтительнее во многих случаях.
Малыш-3
Насос «Малыш» — 3 имеет более герметичный корпус, может подымать воду до 20 метров.
Данная модельная серия в целом повторяет технические характеристики своих предшественников. При этом имеются и отличия:
- Размещение привода и самого насоса в специальном герметичном блоке;
- Мощность была уменьшена до 165 ватт. Считается, что этого достаточно для так называемой малодебетной скважины;
- Желательная максимальная высота, на которую может осуществляться подъем воды, — 20 метров. При этом может быть обеспечена скорость перекачки воды 432 литра в минуту.
Как и предшествующие модели, «Малыш-3» не комплектуется фильтром. Однако можно приобрести фильтр отдельно.
Малыш-К
В данной модели также отсутствуют какие-либо существенные отличия в технических характеристиках в сравнении с классической моделью. Разница состоит лишь в том, что «Малыш-К» комплектуется системой защиты от перегрева. То есть при опасности перегревания мотора тот сам отключается при помощи специального реле.
Насос «Малыш» — К оснащен специальным реле, которое защищает устройство от перегрева.
