Как подшить свесы крыши своими руками
Свесом крыши называется продолжение стропильной системы на определённое расстояние за пределы стен строения. В отдельных случаях для удлинения этого элемента применяются кобылки — доски, являющиеся продолжением стропильных ног.
Свес имеет чисто практическое назначение — защиту стен от воздействия внешних факторов — дождя, града и снега.
Но, кроме функционального назначения, свес может выполнять и чисто эстетические задачи, являясь украшением строения.
Подшивка свеса производится снизу различными материалами, формируя конструкцию, опоясывающую дом со всех сторон. Для этого используются различные материалы:
- Лист металлический оцинкованный.
- Лист металлический окрашенный или с пластиковым защитным покрытием.
- Доска — вагонка шпунтованная.
- Сайдинг виниловый.
- Софиты — специальные изделия для формирования свеса и обеспечения работы системы естественной вентиляции.
Различают два вида свесов:
- скатный свес является продолжением ската кровли;
Скатный свес образуется за счёт продолжения кровельной конструкции за габариты дома для защиты от осадков
- фронтонный свес формируется на продолжении обрешётки с торцов здания.
Фронтонный свес формируется выступами кровельного покрытия и обрешётки на торцах здания. В некоторых видах кровли его может не быть
Фотогалерея: подшивка свесов кровли
Кровельные свесы, обитые вагонкой, хорошо дополняют внешний вид дома из бруса или оцилиндрованного бревна
Подшивка обрезными досками применяется в качестве простого и недорогого способа отделки свесов
Сайдинг служит дольше, чем дерево, поэтому кровельные свесы будут надёжно защищены не один десяток лет
Металлические софиты не только придают дому законченный вид, но и служат для вентиляции подкровельного пространства
Отделка кромок свесов
Основополагающим документом для проектирования безопасных зданий и сооружений является Федеральный закон от 30.11.2009 «Технический регламент о безопасности зданий и сооружений». На его основе разработаны различные документы по созданию свесов, в том числе СНиП II-26–76 «Кровли». Требования документа оговаривают правила устройства свесов различных конструкций и применяемые для этого материалы.
Этот свод правил и требований постоянно дорабатывается и изменяется в связи с появлением на рынке различных кровельных материалов.
Оптимальный размер свесов
Как уже упоминалось, назначение свесов состоит в защите стен. Поэтому чем он шире, тем лучше исполняет свою функцию. Но имеются и ограничивающие параметры — широкий свес подвергается повышенным ветровым нагрузкам, которые могут со временем расшатать его, приводя к образованию протечек в кровле.
Поэтому ширина этого элемента редко устраивается более одного метра. Для зданий в один или два этажа нормативами предусмотрена величина свеса 60 сантиметров, а для нормального устройства водосливной системы она должна быть не менее 40 сантиметров.
Кровельные свесы могут выполняться в едином стиле с другими архитектурными элементами здания, например, с козырьком над входом
Этап III. Фиксация фасок и профилей

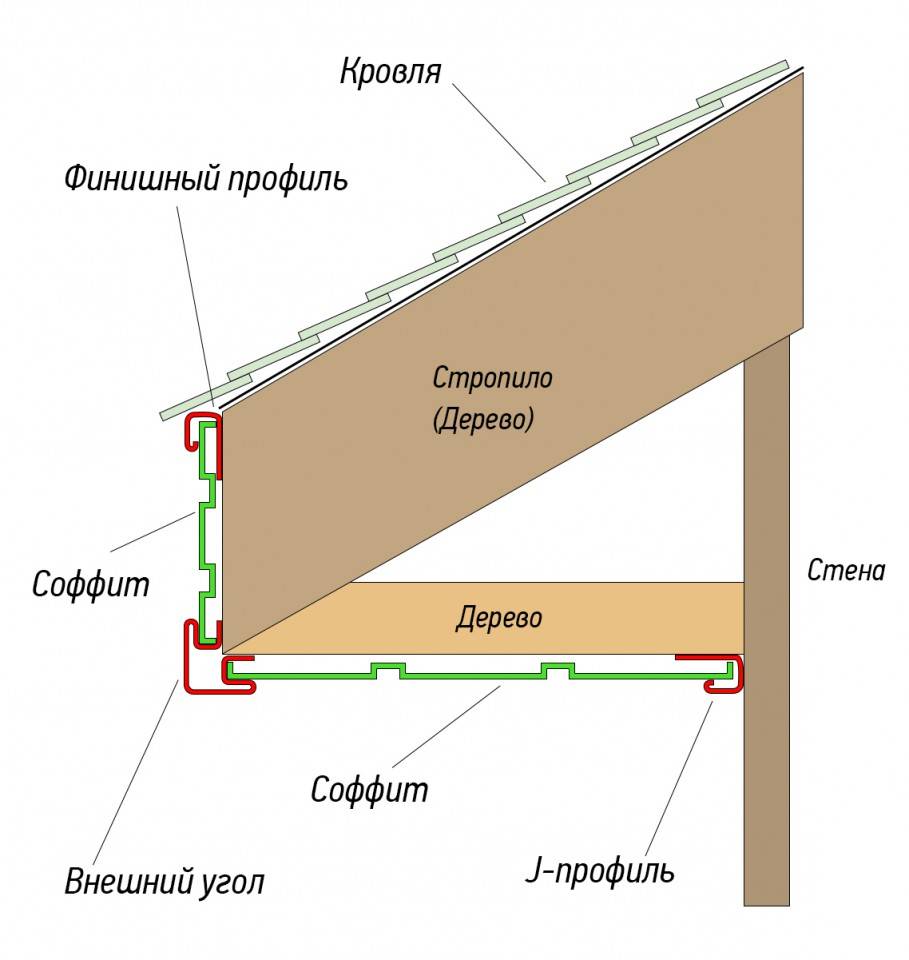

Теперь переходим непосредственно к монтажу софитов. Давайте рассмотрим, для каких задач нужны специальные профили и фаски, которые всегда идут в комплекте:
- J-профиль – это основной подвесной элемент. Им обрамляют карнизный свес и стыкуют две панели софитов по длине.
- L-образная панель нужна для лобовой планки. Выпускается размерами 15, 20 или 25 см, реже – 45 см. Такая планка позволяет подшить кровлю под углом.
- J-фаска – это ветровая планка с J-профилем. Она позволяет подшивать свес перпендикулярно стене, и выпускается в размерах 15, 20 и 25 см, иногда 40 см.
Вот как работать с J-планкой. Устанавливать ее нужно параллельно стене дома, а для этого измерьте расстояние между этими планками и отнимите 6 мм для температурного изменения размеров панелей. Далее установите отрезанную панель в пазы и прибейте планку так, чтобы потом крепеж не мешал свободному расширению материала. Соедините панели между собой в замке.
Укладывайте панели в горизонтальном или наклонном положении. Сохраните расстояние между точками крепления в 30 см. А на углах поворота с 45° установите две J-планки, которые будут соединены задними стенками и Н-профилями.
Вот где конкретно фиксируют все эти элементы:
Способ с J-фаской более эстетичный, ведь так хорошо скрывается весь крепеж. Вот как с ней работать:
- Шаг 1. Со стороны стены установите J-профиль, прямо на доску, при помощи саморезов с шагом 50-60 см.
- Шаг 2. Далее, по верхней линии лобовой доски зафиксируйте финишную планку. Если нужно, обрежьте лишнее, подогнав длину плоской части.
- Шаг 3. Затем J-фаску нужно вставить в финишную планку и закрепить. Это позволит избежать волнистости самой фаски.
Что касается финишной планки, без нее можно обойтись, если вы будете использовать коротки крюки водостока. Такие крюки крепят прямо в лобовую доску, а J-фаску фиксируют саморезами. Если же торцевая или лобовая доска будут оставаться открытыми ради декоративности, тогда применяйте два J-профиля.
Также, если J-фаску нужно будет повернуть, то следуйте такой инструкции:
- Шаг 1. Начинайте монтаж софитов на карниз крыши с угла, и для этого заранее отметьте линию сгиба там, где планка будет согнута на повороте там, где остается 150 мм от края.
- Шаг 2. Теперь паз срежьте до сгиба и оставьте только завальцовку у нижней полки.
- Шаг 3. На нижней полке проделайте вырез под 45°. Теперь фаску согните так, чтобы край нижней полки оказался снаружи. Сейчас короткий край планки не нужно крепить к обрешетке, т.к. он будет прижат к лобовой доске уже следующей планкой.
Если вы дополнительно будет потом проводить держатели или кабели, тогда в такой обшивке нужно оставлять отверстие на 5 мм больше, чем нужно для сверла. Это также необходимо для сжимания и расширения.
Некоторые особенности монтажа подшивки и каркаса для нее
Как уже было сказано, после монтажа кровельной конструкции надо переходить к обшивке свесов. Есть два основных метода подшивки.
При первом методе ее проводят непосредственно по стропилам. Данный вариант подходит для кровель с небольшим уклоном или когда есть необходимость увеличить высоту здания.
При данном способе нижняя часть стропил располагается в единой плоскости. Если это условие не выполняется, то добиться ровной плоскости можно, используя дополнительные доски: их следует внахлест набить на стропила.
Затем надо выставить и прикрутить первую и последнюю планки материала для обшивки, после чего натянуть нити, чтобы сохранить уровень, и прикрепить остальные планки.
При схождении кровельных досок с двух сторон стропильные доски устанавливают с обеих сторон. Обычная длина свесов – 600 мм.
Второй способ более популярен. Все стропила следует обрезать по горизонтали и вертикали. Внизу стропил закрепляется доска, к стене же прикрепляется брус. Он располагается на 1 см выше лобовой доски для того, чтобы сделать возможным сход влаги.
При ширине свесов больше 450 мм посередине следует установить дополнительную доску. При схождении скатов кровли в одном месте доска должна быть прибита от угла кровли до угла здания.
Независимо от метода обшивки, короб свеса кровли устанавливается одним и тем же способом: по длине стены по фронтону на обрешетку набивают доску, от которой отмеряют соответствующее длине свесов расстояние, после чего параллельно стене фронона прибивают доску.
Получается независимая от стены жесткая конструкция. Надо позаботиться о том, чтобы все крепления были надежными – на шурупах, а лучше на металлических пластинах и уголках.
После завершения монтажа каркаса надо приступать к обшивке.
Обшивка вагонкой или доской
Поскольку в это место будут проникать ветер, дождь, снег, холодный воздух и т. д., крепления обшивки свесов должны быть очень надежными.
Оптимальным выбором является крепление с помощью шурупов.
По длине доски стыкуются в шахматном порядке, чтобы не допускать расположения двух стыков рядом. Исключение составляют углы, где запиливание производится под углом 45 градусов (в некоторых случаях – под другим углом).
Доска или вагонка обрабатываются с двух сторон антисептиком. Состав наносится два раза: первый раз – еще до монтажа (при этом обрабатываются обе поверхности, торцы), а второй – после монтажа. При этом надо покрывать составом все крепления, места прирезки и т. д.
В завершение работы надо установить вентиляционные решетки. При использовании вагонки их врезают в коробку. Делать это лучше заранее.
Как установить подшивку из профнастила?
Подшивка свесов из этого материала осуществляется в следующей последовательности:
Листы профнастила прикручивают вдоль карниза и стены к каркасу, используя при этом саморезы;
В точках стыка стены и материала монтируют лобовую планку, а также внутренний уголок. Лобовая планка прикручивается к лобовой доске, а внутренний уголок – к профнастилу;
Крепление наружного уголка производится в точках наружных стыков профлистов;
Профилированные листы прикручивают по фронтону вдоль внешнего края свесов и вдоль стены;
После этого производится крепление уголков и торцевой планки;
Чтобы облегчить процесс монтажа и обеспечить вентиляцию, ширина профлистов должна на 2 см быть меньше ширины свесов.

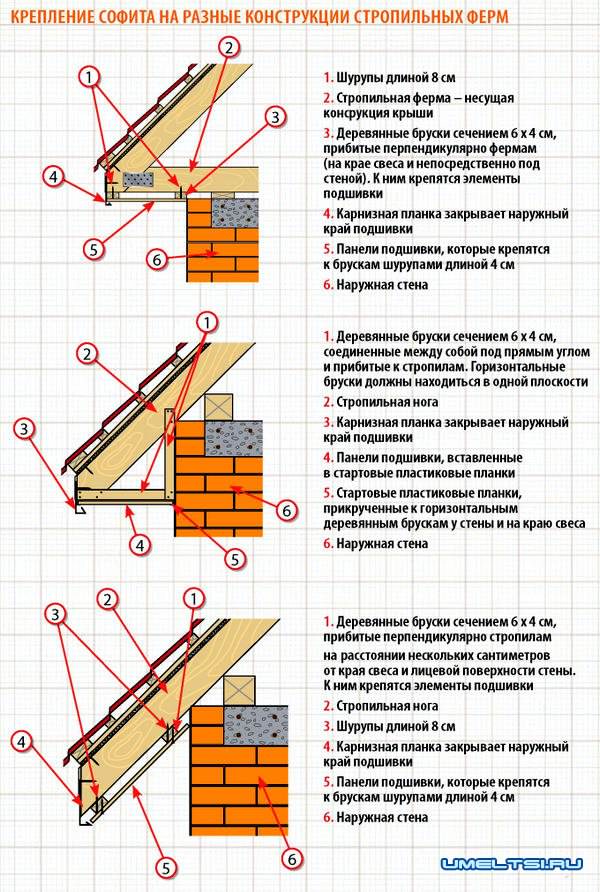

Подшивка свесов софитами
Одним из очевидных плюсов софитов является удобство их монтажа. Осуществить его могут даже новички.
Отделка свесов при помощи софитов состоит из следующих этапов:
детали подшивки нарезаются таким образом, чтобы по длине они соответствовали ширине свесов;
к кровельным свесам прикрепляются деревянные планки;
к низу планки прикручивается F- или J-профиль, который должен выполнять функции паза;
один край софитной панели заводится в паз, а другой прикручивается к подстропильному брусу;
прикрученную к подстропильному брусу сторону закрывают L-профилем (лобовой планкой).
ВЫВОДЫ
- Основным назначением свесов является защита здания от атмосферных осадков и талых вод.
- Подшивка свесов – завершающий этап монтажа кровли.
- Обшивка свесов может производиться двумя способами.
- Материалы для подшивки должны обеспечивать защиту от осадков, утепление, вентиляцию подкровельного пространства.
- Наиболее распространенными материалами для обшивки являются профнастил, сайдинг, софиты, деревянная вагонка, обрезная строганая доска, металлические листы, древесные плиты.
- Монтаж каждого из обшивочных материалов имеет свои особенности.
Хорошее решение: важные схемы
Фронтонный свес кровли может быть решён по разным конструктивным схемам:
Фронтон размещается выше крыши. Традиционное решение в архитектурном стиле, при каком фронтон подымается над уровнем кровли. Данный прием дает возможность создать впечатление парадности и большей массивности большого фронтона. Стена фронтона изолируется сверху покрытием для крыши, зачастую это металл листовой, объединяемый внахлест или при помощи фальца. Стык отвесной плоскости внутренней стороны фронтонной стены и покрытия для кровли аккуратно гидроизолируют.
В данной развитой двухскатной кровле три фронтона и три свеса естественно Фронтон устраивается наравне с кровлей, свес отсутствует. Это решение более свойственно для архитектуры в актуальном минималистическом стиле.
Отсутствует не только фронтонный, но и карнизный свес
При подобном решении большое внимание следует выделить конструкции водоотвода с кровли Свес сформировывается обрешеткой кровли. Очень простое и недорогое решение. Система стропил не выводится за пределы фронтонных стен, выпускается только каркасная рама
Это решение более подойдет для лёгких материалов для кровли: асбестоцементных листов, еврошифера, металлической черепицы, гибкой черепицыиз окисленного битума. Каркас из рамы (брусок или дощечку) вешают снизу, а торец кровли закрывают профилем из металла или комплектным кровельным щипцом. Консольный свес не выполняют очень уж большим чтобы не было прогиба. В основном, его глубина не будет больше полуметра
Система стропил не выводится за пределы фронтонных стен, выпускается только каркасная рама. Это решение более подойдет для лёгких материалов для кровли: асбестоцементных листов, еврошифера, металлической черепицы, гибкой черепицыиз окисленного битума. Каркас из рамы (брусок или дощечку) вешают снизу, а торец кровли закрывают профилем из металла или комплектным кровельным щипцом. Консольный свес не выполняют очень уж большим чтобы не было прогиба. В основном, его глубина не будет больше полуметра.
Шале в альпийском стиле имеют по традиции большие свесы, помогающие обезопасить стены из дерева от влияния непогоды
Если кровля оснащается ливнестоком, часть находящаяся внизу свеса ближе к карнизу имеет добавочный каркас для крепежа крюков желоба.
Подобным образом можно подшить часть находящейся снизу свеса, чтоб прикрепить ливнесток и обеспечить переход на горизонтальную зашивку свеса карниза. Свес создается вместе со стропильной системой. Стропильный брусок ставится не только в пределах стен дома, но и выходит за пределы фронтона. Крайняя стропильная нога является опорой для основания крыши (обрешетки или сплошного настила), ее вынесение опредиляет глубину свеса. Чтобы опереть внешние стропилины, за пределы стен выносят несущие детали кровли: сильный мауэрлат, опорный коньковый и переходные брусы. Конструкция такого рода очень надежна и дает возможность организовывать существенный вынесение свеса даже на кровлях с тяжёлым покрытием для крыши (керамическая и бетонная черепица, настоящий шифер).
Две пары размещенных вне границ стен стропильных ног опираются на выдвинутые вперед коньковый опорный брусок и верхний венец деревянного дома из бруса. Вылет кровли примерно метра, крыша тяжёлая — бетонная черепица
Для лёгких видов крыши и сравнительно маленьких свесов порой применяют другую систему. Взамен стропильной ноги ставят карнизную дощечку, имеющую высоту стропильного бруска, но более тоненькую и лёгкую. Объединяют ее перекладинами с крайней стропильной ногой и делают фиксацию дощечкой нижнего, свеса карниза. Решение меньше надежное и совсем не более экономичное по расходу древесины и трудозатратам.
Вариации свеса, при каких карнизная дощечка закрепляется перекладинами
Разновидности карнизов
Большинство современных домов имеют двухскатные крыши. При такой конструкции строение имеет две боковые стены и две фронтальные. Причем, боковые расположены с тех сторон, куда спускаются стропильные ноги кровли, а фронтальные – не имеют свесов.
Обустраивать карнизы необходимо и со стороны боковых стен, и над фронтальными тоже. Ведь свесы выполняют целый ряд функций:
- украшают дом, закрывая стропильную конструкцию;
- защищают крышу от ветра, холода и влажности, проникающих через открытые концы стропил;
- являются частью вентиляционной системы подкровельного пространства: через отверстия в карнизах воздух проникает под крышу, проветривает слои тепло- и гидроизоляции, а затем выводится через конек;
- закрывают верхнюю часть стен от ветров и косых дождей, предотвращая намокание дома.
Важно! Есть конструкции крыш, не предусматривающие устройство карнизов, существуют и укороченные варианты свесов. Однако для большего теплосбережения внутри дома и защиты его от влажности лучше все-таки оборудовать крышу карнизами. У четырехскатных (вальмовых) крыш фронтальный карниз отсутствует, ведь здесь стропила выходят на все четыре стены дома
В двускатных крышах фронтальный карниз является боковым скатом наклонной кровли. Выполняют такой свес, закрепляя на стропилах несущие перекладины, которые выступают над стенами
У четырехскатных (вальмовых) крыш фронтальный карниз отсутствует, ведь здесь стропила выходят на все четыре стены дома. В двускатных крышах фронтальный карниз является боковым скатом наклонной кровли. Выполняют такой свес, закрепляя на стропилах несущие перекладины, которые выступают над стенами.
Часто можно встретить конструкцию, при которой свес является продолжением обрешетки, которая набивается на слой пароизоляции. Тогда карнизная доска крепится прямо на доски обрешетки.
Боковой карниз образовывают стропила, выступающие за пределы стен. Такие свесы есть у всех скатных крыш, их размеры могут быть разными, нормой считается карниз от 40 до 70 см. Для обустройства свеса нижние части стропил подрезаются в один размер и соединяются доской, к которой впоследствии будет крепиться обшивка карниза.
Очень важно в процессе подшивки карниза соблюдать режим вентиляции кровли. Если этого не сделать, теплый воздух начнет конденсироваться в воду, тем самым нанося вред материалам «кровельного пирога» и стен дома
Внимание! Отверстия для вентиляции должны быть только у боковых свесов, тогда как фронтальные карнизы подшиваются наглухо
Отделка, подшивка карнизного свеса крыши дома — устройство, фото, размер, монтаж
Зачем нужен карнизный свес крыши дома
Карнизный свес крыши — это нижняя часть ската, выступающая за плоскость стены дома.
Строительные правила не регламентируют ширину (вылет от стены) свеса крыши. Имеются лишь рекомендации о максимальной величине свеса, в зависимости от материала кровельного покрытия. Например, волнистый асбоцементный лист может свисать с кровли не более чем на 50 мм., из керамической черепицы — на 70 мм., а из кровельной стали — на 100 мм.
Карнизный свес меняет архитектуру дома
Размер карнизного свеса обычно определяется архитектурными традициями, принятыми в той или иной местности. Эти традиции зависят от применяемых для строительства материалов, особенностей климата и представлений населения о красоте и привлекательности.
Например, в горной местности Карпат на домах из дерева чаще всего можно увидеть крутые скаты крыши с деревянным кровельным покрытием и очень широким свесом.
Дома из камня в английском стиле имеют черепичные крыши с очень маленькими свесами или вовсе обходятся без них.
Широкий карнизный свес прикрывает аттиковые стены (вертикальные участки стен) мансарды. В результате дом кажется ниже, а его пропорции выглядят более привлекательными.
Карнизный свес изменяет, удлиняет видимую высоту крыши, а это меняет пропорции дома, его архитектурную выразительность. Дом в целом, с далеко выступающими от стен скатами крыши, кажется ниже.
Широкий карнизный свес накрывает, защищает высокое окно от дождя и снега. А в летний зной затеняет окно, ограничивая количество солнечных лучей, нагревающих комнату. Подшивка свеса крыши выполнена в единой цветовой гамме с деталями окна и террасы.
Широкий карнизный свес защищает стены и окна от косого дождя, отводит воду и снег подальше от стен, тем самым, предотвращает намокание стен и цоколя дома.
Широкие карнизные свесы создают уютное пространство возле стен одноэтажного дома. Широкий свес, как бы увеличивает площадь дома.
Под широким свесом (минимум 70 см) можно поставить скамейку, хранить садовый инвентарь, устроить поленницу из дров. Иногда карнизный свес крыши выполняет роль козырька на дверью.
Дом с большим карнизным свесом крыши лучше смотрится на просторных участках, утопающих в зелени.

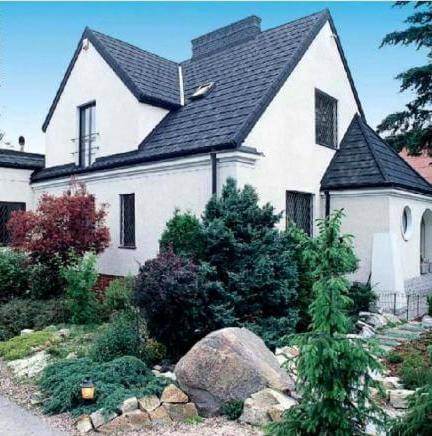

Узкий свес крыши лежит на карнизе (выступе) стены. Карниз стены частично завернут на стену фронтона. Такой архитектурный прием делает дом визуально более легким и стройным. Дом кажется выше и компактнее.
Узкий свес, лежащий на карнизе стены, больше подходит для дома в плотной городской застройке.
Карнизный свес экономит энергию
Если правильно выбрать размер карнизного свеса крыши, то можно экономить энергию, расходуемую на отопление дома зимой, и на кондиционирование — летом. Для этого необходимо подобрать ширину свеса и его высоту над окном так, чтобы летом карниз крыши затенял окно, а зимой лучи солнца проникали в окно и нагревали комнату.
Если окна летом не защищены от солнца карнизным свесом, например. на нижних этажах, то на южном фасаде дома необходимо установить снаружи над окнами затеняющие устройства. Это могут быть козырьки — маркизы или рольставни. Их монтаж следует предусмотреть на стадии проектирования окон дома.

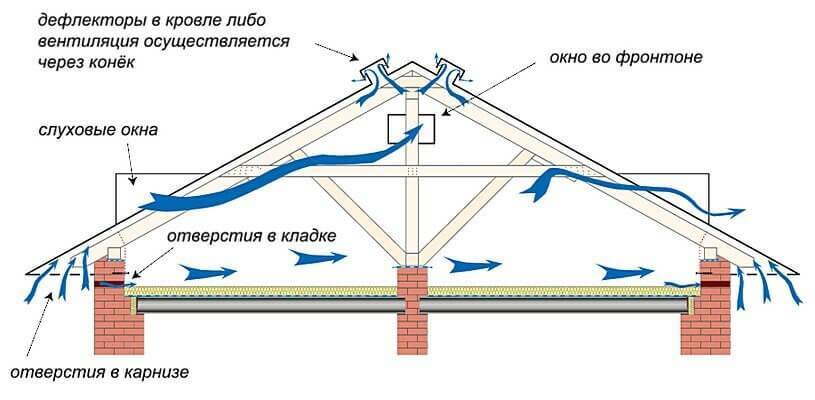

Вентиляция в карнизном свесе крыши
В карнизном свесе крыши для притока воздуха рекомендуется оставлять вентиляционные отверстия общей площадью равной 1/400 — 1/600 площади кровли.
В карнизном свесе обязательно предусматривают элементы для вентиляции подкровельного пространства или не эксплуатируемого чердака, через которые поступает снаружи воздух и далее двигается к коньку крыши. Например, устраивают специальный зазор или устанавливают в подшивке перфорированные панели, или вентиляционные решетки.
Рекомендуется в карнизном свесе крыши для притока воздуха оставлять вентиляционные отверстия общей площадью равной 1/400 — 1/600 площади кровли. В верхней части крыши для выхода воздуха делают отверстия такого же размера.
Отверстия для вентиляции, через которые могут проникнуть птицы или насекомые, обязательно закрывают сеткой.
Светильники в карнизном свесе крыши
В широкий карнизный свес встраивают светильники, которые подсвечивают фасад дома и освещают придомовую территорию.
Обрешетка
Если при отделке досками та крепится по длине карниза, то при подшивке софитов, сайдинга или профлиста, заготовки монтируются поперек и им необходима опора — обрешетка.
На обрешетку, ввиду слабой нагрузки, достаточно использовать рейки — к примеру 25*40 мм, или, если вы вольны в материалах, доску 25*100 мм. Рейки крепятся по длине в две-четыре нитки, в зависимости от ширины свеса. С торца карниза достаточно обрешетки в две рейки.
Если балки лежат неровно, во время монтажа реек (или досок) плоскости выравниваются.
Это особенно актуально при ремонте карнизов — обычно в старых домах все линии конструкции нарушены, стены неравномерно просажены, и балки крыши лежат вразброд. Обрешетка в этом случае решает проблему — по натянутому шнурку на отдельные балки сбоку набиваются доски, а дальше монтируется обрешетка.
Виды стропильных систем
Стропильные системы бывают с висящими или наслонными стропильными ногами. Висящие опираются только на наружные стены здания (на мауэрлат или верхний венец). Для того чтобы увеличить надежность системы, чтобы не развалить стены, их соединяют затяжками (называют еще перемычкой или ригелем). Этот тип стропильной системы подходит для зданий небольшой ширины (меньше 10 м) и в тех случаях, когда нет несущей стены, идущей посередине.
Два вида стропильных систем — с висящими и наслонными стропилами
Второй тип системы — с наслонными стропилами. Они опираются на коньковый брус и мауэрлат, но нагрузка с кровли распределяется еще и на среднюю несущую стену, через вертикальные бруски — прогоны, которые устанавливаются с тем же шагом, что и стропила и опираются на нижнюю затяжку.
Установка стропил двухскатной крыши своими руками
Для большей части бань систему делают с висящими стропильными ногами — размеры позволяют это сделать. В этом случае меньше расход пиломатериалов и меньше времени требуется на ее обустройство. Большую часть работ при этом можно перенести на землю.
Делают один треугольник из стропил по всем правилам и размерам. Примеряют его, а потом изготавливают нужное количество его точных копий. Готовые стропила с затяжками и ригелями, скрепленные и вымеренные, поднимают на крышу. Там выставляются строго вертикально в обозначенных местах и закрепляются к мауэрлату и коньку.
Пример того, как можно сделать двускатную кровлю с висящими стропилами сморите в видео.
При длине ската крыши более 4,5 метров для повышения надежности системы устанавливают вертикальные стойки, которые одним концом подпирают стропильную ногу, а вторым упираются в балку перекрытия. Это делают вне зависимости от типа установки стропил: и на висящих, и на наслонных. Устанавливают еще и уклоны, которые делают конструкцию еще более жесткой.
Вариант стропильной системы для двускатной крыши со стойками
В любом случае стропила нужно будет крепить к коньковому брусу, а также к мауэрлату. На рисунке ниже представлены варианты крепления к коньку.

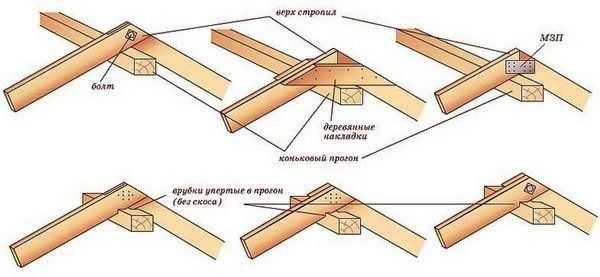

Как можно прикрепить стропильные ноги к коньку
Необходимо будет также прикрепить стропила к мауэрлату. Как это можно сделать — смотрите на фото ниже.
Способы крепления стропильных ног к мауэрлату
Оптимальный размер
В строительстве определение любых параметров – это компромисс между функциональностью и стоимостью. Это поиск необходимого и достаточного. Есть определенный лучший размер свеса. Его уменьшение влечет увлажнения стены.
Превышение оптимума увеличивает затраты на кровлю по материалам. Увеличение площади означает рост ветровой и снеговой нагрузок. Есть еще и такое явление, как обледенение.Рассчитываться следует на сумму этих факторов. Потребуется увеличение запаса прочности кровли, а значит дополнительные денежные вливания.
Архитектурный стиль может стать главным критерием выбора длины свесов. На снимке альпийские шале. По традиции, вынос кровли от 1.5 до 3 метров.
