Чем и как выполняется подшивка односкатной крыши?

Инструменты для выполнения кровельных работ

Эффективная работа кровельщика зависит не только от опыта и уровня его мастерства.

Не только от того, какая технология при укладке крыши им используется.

В очень большой степени эффективность и качество зависят от инструмента, которым пользуется мастер.

С изменением технологий, а также появлением новых кровельных материалов изменяются также и инструменты.

Постепенно кровельщики прекращают использовать инструменты традиционные, переходя к инструментам современным.

Более удобным в использовании и более технологичным.

Соответственно изменяется и внешний вид кровли, и качество ее монтажа.

Основным инструментом, который использует кровельщик, является молоток.

Вернее, набор молотков для работы с металлическими листами.

Молотки нужны для того, чтобы на металлических листах формировать элементы крепления, чтобы забивать или вынимать гвозди.

В набор молотков кровельщика входят:

• молоток фальцевый;
• несколько киянок с разным расположением рукояток. Киянки могут быть как деревянные, так и пластиковые.

Также требуются оправки:

• гребневая оправка;
• оправка-лопатка с резиновыми накладками, необходимая для формирования фальцев;
• фигурная и круглая оправки, которые необходимы для создания криволинейных примыканий;
• оправка – «цапля», которая незаменима при создании соединений типа «конверт».

Не обойтись при укладке кровли без набора специальных ножниц:

• универсальных;
• для сплошной и обычной резки;
• для вырезания радиусов;
• прямого и кривого реза;
• правых и левых ножниц.

Ножницы необходимы при работе с алюминием, оцинкованной сталью, цинком, медью и титаном.

Также потребуются при устройстве кровли инструменты для выполнения измерений:

• линейка;
• рулетка;
• складной метр;
• рейсмус;
• циркуль;
• угольник;
• кернер и пр.

Чтобы инструменты (по крайней мере, основные) всегда были под рукой, кровельщики используют специальный пояс, имеющий множество отсеков для инструмента.

Чем подшить свесы крыши

Чем подшить свесы крыши

Но есть и другие способы, рассмотрим их подробнее. Чем подшить свесы крыши, выбор материалов, технология выполнения работ, как не допустить ошибок и сэкономить.

Подшивке подлежат как карнизные, так и фронтонные нижние части кровли, выступающие за пределы фасада на 30-70 см. При защите и декорировании карнизов акцент делается на обеспечении достаточной вентиляции закрываемых участков подкровельного пространства, при подшивке фронтонов, наоборот, — все усилия направляются на улучшение показателей герметичности.

Соответственно, в первом случае используемые материалы обязательно перфорируются или укладываются с небольшими вентзазорами, во втором предпочтение отдается сплошным софитам и плотно укладываемым панелям или планкам.

Оптимальные результаты достигаются при использовании софитов – специализированных сплошных, перфорированных и комбинированных панелей нужного размера с удобными системами соединения. При их отсутствии свесы подшиваются сайдингом, профлистом, вагонкой и другими листовыми и погонажными материалами на основе пластика, дерева или металла, выдерживающими ветровую нагрузку и атмосферные воздействия.

Составные части крыши

Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — коньке.Благодаря такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.

Несущий каркас крыши состоит из стропильной системы, которая включает элементы:

Мауэрлат — опорная балка, расположенная по периметру дома в верхней части стен. Нагрузка от вышележащей конструкции, снега и ветра передается коробке через нее.

Крепление мауэрлата

Мауэрлат

Стропильные ноги или стропила — наклонные элементы, которые монтируют с шагом 80-200 см и соединяют горизонтальными прогонами. Передают усилия от кровли на мауэрлат. По виду опирания их разделяют на наслонные или висячие.

Крепление стропильной ноги к мауэрлету.

Конек — горизонтальный брус для крепления стропил, верхняя точка крыши. Стойки, подкосы, распорки, ригели — горизонтальные, вертикальные и диагональные элементы для придания жесткости каркасу. Лежень — горизонтальный брус для опирания стоек, уложенный на внутреннюю несущую стену. Обрешетка, настил — основание для слоев кровельного пирога, добавляет стропильной системе устойчивость. Кобылка — элемент, удлиняющий стропила. Применяют при недостаточной их длине для формирования свесов. Затяжка — потолочная балка, элемент перекрытия этажа или усиливающая стропильную систему горизонтальная связь.

По обрешетке монтируют слои гидро-, шумо- и пароизоляции, утеплитель, если чердак жилой, и кровельные материалы.

Стропильная система двускатной крыши в частном строительстве обычно изготавливается из дерева. Материал доступен, прост в обработке, позволяет возводить легкие пространственные конструкции, не перегружающие стены и фундамент.

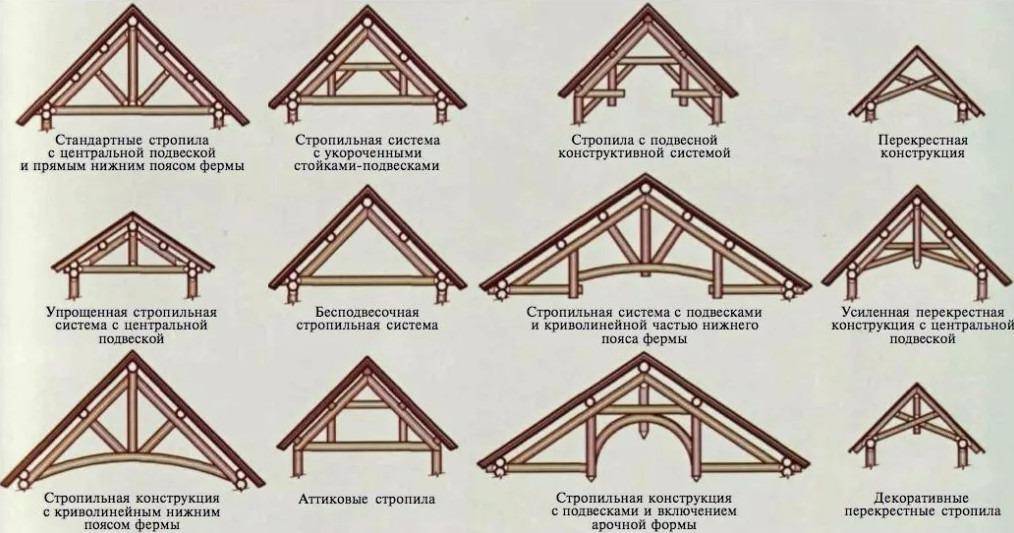

Схемы стропильной системы двухскатной крыши.

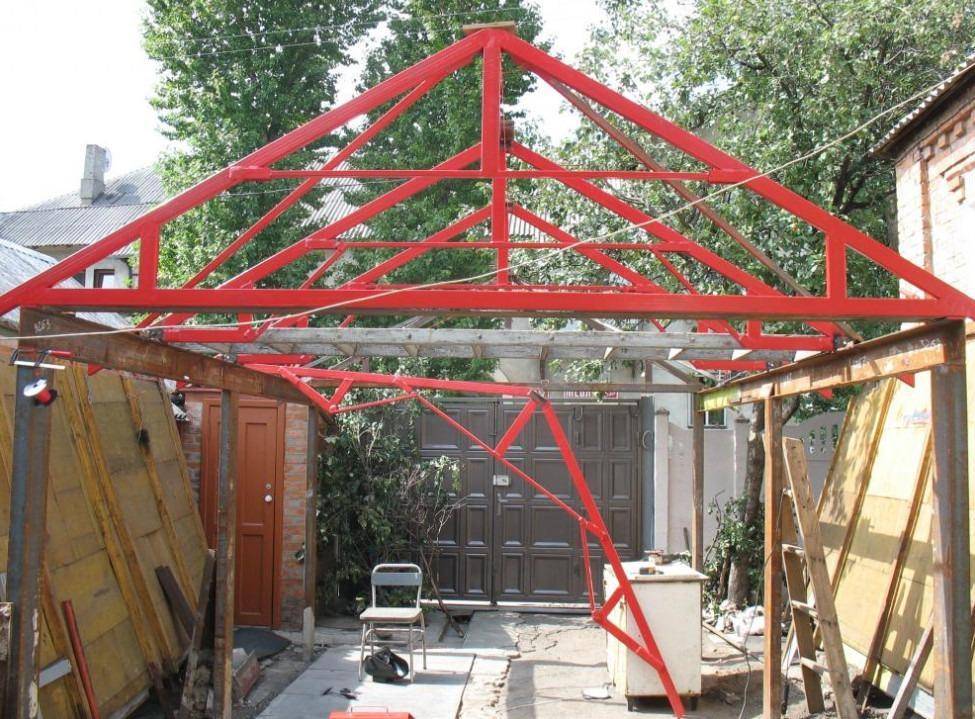

Иногда для сооружения каркаса применяют металлический прокат — швеллеры, трубы, двутавры, уголки. Такой способ в индивидуальном строительстве используется значительно реже. Конструкции из стали дороже, сборка требует профессиональной квалификации и оборудования.

Сечения стандартных несущих элементов составляют:

• мауэрлат (лежень) — брус толщиной от 100, высотой от 150 мм, бревно диаметром 170-190 мм;
• стропила — брус 50х150, 100х150 мм, стесанные на один кант бревна, доски, уложенные на ребро;
• стойки — 100х100 мм;
• доски обрешетки — толщина 25 мм.

При больших пролетах домов и высоких нагрузках размеры сечений несущих элементов определяют расчетом на прочность.При соответствующей подготовке антисептиками древесина устойчива к гниению. Специальные составы — антипирены — защищают материал от возгорания.

Помимо несущего каркаса и покрытия крыша содержит элементы:

• свесы — выступающие за пределы наружных стен продолжения скатов, оберегают ограждающие конструкции от стекающей воды;
• ендовы, разжелобки — элементы для обустройства стыков при пересечении плоскостей кровли, необходимый узел в кровлях, состоящих из нескольких двускатных форм.

С боков крышу ограничивают фронтоны — части стен треугольной формы. Чердак может выполнять функции мансарды и использоваться как жилое помещение для постоянного или временного проживания.

Технология монтажа

Крышу со стороны фронтонов обшивают по периметру J-профилем или специальным профилем для внутреннего угла.

Здесь такие же правила монтажа, как и для вертикальных элементов, где верхний крепеж монтируют к верхней кромке отверстия от гвоздя, а все последующие – в их центре.

Виниловые софиты особенно ценны тем, что подходят для труднодоступных мест. Для их монтажа не нужно специальное оборудование, особые знания и навыки.

Достаточно только изучить инструкцию от производителя и наши мастер-классы:

Итак, первым делом к фронтонному или карнизному свесу по всей его длине монтируют две планки. Далее следуйте инструкции:

• Шаг 1. К первой с нижней стороны прикручивают J-паз.
• Шаг 2. Далее софиты нарезают по длине свеса.
• Шаг 3. В угол вставляют J-профиль и фиксируют его саморезами.
• Шаг 4. Вырежьте край самых близких к профилю софитов и вставьте.
• Шаг 5. Теперь переходим к облицовке ветровой доски.
• Шаг 6. Между собой закрепите такую облицовку в замок.
• Шаг 7. Зафиксируйте все планки саморезами и закройте встык угол.

А вот замечательный мастер-класс монтажа виниловых софитов со скрытой перфорацией:

Чтобы зафиксировать металлический софит на стене, необходимо первым делом закрепить вдоль стены J-образный профиль.

При помощи строительного уровня сделайте на стене метки, которые будут идти параллельно нижнему краю карниза. На них и прикрепите принимающие профили. Далее отмерьте расстояние между желобами и профилями и отнимите 6 мм, чтобы учесть возможное расширение и сжатие материала. Что именно нужно делать, вам подскажет наша фотоинструкция:

Чтобы завести верхний край J-фаски под финишную планку, в ней необходимо сделать просечку специальных «заусенцев». С этой задачей вы вполне справитесь самостоятельно, особенно если воспользуетесь специальными для этой цели инструментами.

Так, просекатели Freund 360020 и Малко NHP1R легко пробивают щелевидные отверстия 3х15 мм и 4х19 мм. Один край софита нужно вставить в паз, другой – прикрутить ко второй из планок. Установите все на место, и закрепите каждую из панелей по центру отверстия.

Далее прикройте лобовую доску J-фаской. Для металлического софита ширина листов должна строго соответствовать расстоянию между J-фаской и J-профилем, нужно лишь вычесть 6 мм на термическое расширение и, если ширина свеса больше 90 см, тогда сразу с обеих сторон. Установите листы софита между J-фаской и J-профилем.

Вот пример подшивки металлическими софитами сложной формы:

Место соединения софита со второй планкой закрывают лобовой планкой. Это необходимо, чтобы придать торцевому краю законченный вид:

Вырежьте планку нужной ширины и отогните край. При помощи специального гиба и кусачек сформируйте финишную планку.

В нашем случае размер лобовой доски заметно для глаз превосходит размер J-фаски, а поэтому следует вести монтаж с выносом на лобовую доску через два J-профиля или внешний угол.

Здесь используется софит светлого оттенка, и это правильно – темные в таком случае не рекомендуются. И, наконец, зафиксируйте финишную планку.

Подшивать кровлю можно как параллельно, так и перпендикулярно свесу. Единственное, учитывайте, что при параллельном способе будут заметны все неровности, а вот подшивка короткими брусками от края крыши к стене хорошо скрывает все недостатки.

Если лобовой доски нет как таковой, тогда софит нужно закрепить между двумя J-профилями, размещенными на свесе кровли и на стене:

На практике установка деревянной подшивки выглядит так:

Подобрали для себя подходящий вариант? Рады, что смогли помочь!

Особенности подшивки

Работы по обшивке кровельного свеса рекомендуется выполнять после монтажа стропильной конструкции, но до начала обустройства обрешетки для укладки кровельного покрытия. Перед подшивкой карниза следует уложить гидроизоляцию кровли и желательно выполнить утепление крыши со стороны чердака. Кроме того следует учесть, что свес кровли предпочтительно зашить до начала наружного утепления стен дома, чтобы во время работ с карнизом не повредить стеновое покрытие.

Свесы скатной крыши зашиваются таким образом, чтобы можно было установить водостоки, обеспечить вентиляцию кровельного пирога. Для этих целей могут использоваться различные материалы и технологии монтажа.

Выбор материалов

Традиционно обшивка карниза крыши выполняется с помощью обрезной и строганной доски. Чтобы кровля выглядела эстетично, следует использовать доски, одинаковые по толщине и ширине. Помимо доски сегодня широко применяются различные материалы, которые должны:

• обеспечивать надежную защиту карнизной части крыши от влаги, мороза, атмосферных осадков;
• обеспечивать необходимую вентиляцию кровли;
• обладать устойчивостью к внешним воздействиям и долговечностью;
• обладать эстетической привлекательностью.

В число популярных материалов для обустройства карнизного свеса входят:

• вагонка (деревянная и ПВХ);
• софит (виниловый и алюминиевый);
• профнастил.

Обрезная и строганная доска толщиной 1,5-2 см – практичный материал для монтажа подшивки, которая дает возможность обеспечить качественную и равномерную вентиляцию кровли. Для этого элементы следует набивать с зазором в 1-1,5 см.

Деревянная вагонка. Выбирать данный материал следует с особой тщательностью: подшивка карниза крыши эксплуатируется на открытом воздухе, соответственно, вагонка должна быть выполнена из качественной древесины средней влажности и иметь достаточно большую толщину – это позволит избежать коробления.

Вагонка ПВХ. Это недорогой и простой в монтаже материал. Влагостойкая вагонка рассчитана на долгий срок службы. Для монтажа данного материала следует сразу приобрести пластиковые полоски П-образной формы для обшивки краев и специальные уголки для крепления стыков.

Софит. Это специальная алюминиевая или пластиковая панель, с помощью которой выполняется подшив карниза крыши. Внешне софит напоминает сайдинг, но он изготавливается из более толстого пластика и снабжен перфорацией, которая позволяет создать необходимую вентиляцию воздуха под кровлей. К преимуществам алюминиевого и пластикового софита относится высокая устойчивость к атмосферным воздействиям и долговечность. В пластик для изготовления софитов добавляются УФ стабилизаторы.

Профнастил. Профилированный лист из оцинкованной стали с цветным полимерным покрытием обычно применяется для подшивки кровель, выполненных из того же материала. Профлист имеет достаточно высокую жесткость, устойчив к внешним воздействиям и к экстремальным температурам. Панели из профнастила нарезаются в соответствии с размером карнизного свеса. Вентиляционный зазор такой подшивки равен высоте волны профлиста.

Утепляем крышу

Специальный материал для утепления можно использовать любой. Порядок действий такой:

1. К обрешётке степлером прикрепите в 1 слой материал для гидроизоляции. Накладывайте одно полотно внахлёст на другое.
2. Теперь укладывайте слоем утеплитель.
3. Далее, нужна контрообрешётка, она разделит слой для утепления с гидроизолирующим.
4. Уложите аккуратно паробарьер.

Вы сделали кровлю не плоской? Утепляйте её мягкими материалами. Их просто укладывать и они хорошо заполнят собой пустующие места.

Если у вашей кровли наклон минимальный, то для теплоизоляции можете использовать керамзит или разные опилки. Они будут располагаться так, что не намокнут, даже когда под крышу затечёт немного воды.

Чаще всего частники для утепления берут пенопласт или минеральную вату. В средней полосе достаточно 10 см утеплителя, а в северных можно взять и потолще.

Подшивка свесов пластиковыми софитами, плюсы и минусы

Готовые пластиковые софиты представлены частично или полностью перфорированными и сплошными панелями с разнообразными размерами и дизайном. Эта группа ценится за легкость, стойкость к коррозии, температурным перепадам, влаге и гниению. В регионах с повышенными осадками подшивка из пластика считается оптимальной и прослужит дольше остальных разновидностей.

Эксплуатационных недостатков у пластиковых софитов немного: при сильном дожде или ветре они могут издавать шумные звуки, участки, освещенные прямым солнечными лучами, желтеют или меняют цвет. УФ-стойкость и гибкость панелей зависит от вида используемого пластика: бюджетные ПВХ-разновидности являются более хрупкими и быстрее выгорают на солнце в сравнении с дорогостоящими софитами из акрила.

К учитываемым особенностям софитов этой группы также относят потребность в специальных планках с J-профилем для удержания панелей, запрет на жесткую фиксацию и пробивку пластика гвоздями. Пластиковые софиты заводского качества не рекомендуется подрезать (хотя в целом эти работы возможны) из-за рисков повреждения замковых систем, размеры изделий подбираются с учетом ширины карниза или фронтонов и необходимости заложения небольшого (в пределах 1-2 мм, не более) зазора для компенсации температурных расширений.

Пластиковые софиты

Устанавливаем стропильную систему под односкатную крышу

Устройство стропил можно делать 2 популярными вариантами:

1. На стены, которые имеют в доме разный уровень. Вариант экономный и пиломатериалов используется мало.
2. Несущую стену потребуется поднять на высоту вашей крыши и в неё можно будет упереть верхушку ноги стропильной. Если кровля плоская, стропила так установить не получится.
3. В ферму треугольной формы входят: стропила со стойками и с балками. Несущую стену не нужно возводить выше, но древесины при этом варианте расходуется больше. А то, что монтаж можно сделать на грунте, упрощает задачу. Готовую стропильную систему на крышу поможет подать лебёдка или другое приспособление.

Устанавливайте стропильную систему тем способом, который нравится.

Чтобы произвести монтаж ног стропильных, нужны подкосы с опорами. Сколько их требуется и где устанавливать, зависит от таких факторов:

• Какой у ската угол наклона;
• Сколько весит 1 стропильная нога;
• Какое расстояние от стены к месту примыкания крыши;
• Насколько нога длинная;
• Каким материалом оформили кровлю;
• Материала, который взяли для теплоизоляции крыши.

Установите стропила, а теперь нужно позаботиться, чтобы нагрузка распространялась на все стены равномерно. Для этого монтируют мауэрлат. Придерживайтесь инструкции.

Особенности проектирования односкатной кровли ↑

Устройство односкатной кровли особенно уместно в случае, когда скат покрова снега или слив воды выходит на проезжую часть или на территорию соседнего участка.

Стропильная система

В соответствии с техническим заданием стропильные ноги кровельного каркаса монтируются с фиксированным наклоном, величина которого определяется разностью стенных конструкций по высоте.

В случае, когда возводится капитальное строение – стропила односкатной крыши должны опираться на мауэрлат, обустраиваемый по периметру постройки (непосредственно по стенам). Этот элемент выполняет функцию опорного основания, передающего нагрузку от стропил через стены на фундамент строения.

На верхнем ряду стенной кладки из кирпича или бетонных блоков предусматривается специальный армирующий пояс-стяжка с анкерными креплениями, обеспечивающими надёжную фиксацию мауэрлата. На стенах, выложенных из бруса в качестве опорной обвязки, как правило, используется последний венец.

При сооружении легких конструкций (односкатных крыш пристроек, сараев или веранд, в частности) стропила опираются на элементы каркаса, образующие стенные пролёты и перегородки.

Для строений больших габаритов с целью разгрузки стен основная часть нагрузки от кровельной конструкции может переноситься на железобетонные плиты этажного перекрытия (фото слева).

При обустройстве стропильной системы односкатной крыши используются специальные опорные стойки, устанавливаемые с шагом порядка одного метра. Сверху на них укладываются продольные брусья (прогоны), в теле которых и крепятся стропильные и подстропильные ноги.

При подготовке армированного пояса в него с шагом примерно 80-100 см вмуровываются металлические шпильки, предназначенные для фиксации мауэрлата. В строениях из бруса такое усиление, как правило, не предусматривается, а вместо шпилек (анкеров) применяются особые шестигранные штифты, обеспечивающие крепление опорного основания на верхнем венце.

Этапы возведения односкатной крыши из профнастила

1. Поднимается стена лицевой части до определенной высоты, которая определит угол ската кровли.
2. На стены укладывается мауэрлат. Это брус или доска, которая по всему периметру обвязывает дом. Именно к нему будет крепиться вся конструкция кровли. К тому же мауэрлат выполняет функции сейсмопояса.
3. Устанавливается стропильная система. Для этого лучше всего использовать сухие пиломатериалы типа доски или бруса. Расстояние между стропильными ногами должно составлять 70-80 сантиметров. Обязательное условие – это длина стропильной доски, которая должна выступать за пределы дома на 40-50 сантиметров с каждой стороны. Этот выступ определяет свес крыши. Есть еще одно условие. Если ширина здания составляет более 4,5 м, то под каждое стропило устанавливается подпорка из того же материала, что и стропильная нога. Крепление ног к мауэрлату и к подпоркам производится с помощью металлических крепежных изделий. Это может быть уголок или скоба.
4. Укладывается обрешетка, изготовленная из деревянных реек, оптимальный размер которых 50х50 миллиметров. Если для покрытия крыши используется профнастил с высотой гребня не меньше 21 миллиметра, то обрешетку можно укладывать с шагом в 40-50 сантиметров. При минимальных размерах высоты гребня может использоваться сплошная обрешетка.
5. Укладывается профнастил, стандартная длина которого составляет двенадцать метров. Поэтому есть возможность закрыть одним листом сразу весь скат кровли. Если же скат крыши дома более вышеупомянутого размера, то профилированные листы укладываются внахлест, а стык между ними обрабатывается силиконовым герметиком. Выравнивать профлисты необходимо от нижней части кровли. Крепятся они к обрешетке при помощи специальных кровельных саморезов, которые снабжены неопреновой прокладкой.

Обратите внимание, что шляпки саморезов можно подобрать точно в соответствии с цветом профнастила

Изменения первого этапа

Иногда, чтобы сократить расходы на строительство, лицевую часть стены не поднимают. Ее заменяют установленными вертикальными столбами, которые изготавливают из того же материала, что и стропильные ноги. То есть устанавливают сначала мауэрлат, затем к нему с лицевой стороны здания крепят столбы или опоры, высота которых определяет угол ската кровли. Крепят их к мауэрлату металлическими уголками и деревянными подпорками.

К верхнему краю столбов крепятся стропильные ноги, но в обязательном порядке под их середину устанавливают еще по одному столбу. После окончания монтажа кровельного материала необходимо лицевую часть кровли закрыть любым отделочным материалом. Обычно это все тот же профнастил или доска.

Независимо от того, какая постройка покрывается односкатной крышей, есть необходимость утеплить ее. Обычно процесс утепления производится на стадии установки стропильной системы, где используются различного рода утеплители и обязательно гидроизоляционный материал.

Все пиломатериалы необходимо обработать антисептическими растворами, что позволит в несколько раз увеличить срок их эксплуатации.

Свесы крыши необходимо с нижней стороны обшить, придав им презентабельный внешний вид

Обратите внимание и на тот фактор, что свес с лицевой части здания будет уязвим в плане проникновения дождя при сильном ветре. Поэтому нужно особенно тщательно подходить к его облицовке

И последнее. Фронтальные открытые части крыши также надо надежно закрыть. В идеале это должен быть кирпич, облицованный сверху доской. Но если постройка не настолько важна, то есть ей предъявляются пониженные требования (к примеру, это будет сарай), то можно использовать только доску или профнастил.

Один из наиболее ответственных этапов строительства жилого дома — это устройство кровли. Ведь именно она защищает дом от непогоды и обеспечивает наиболее благоприятный тепловой режим внутри помещения.

Затраты на монтаж крыши составляют приблизительно треть всех расходов на строительство жилого дома. Самым привлекательным вариантом по соотношению цена–качество является односкатная кровля из профнастила. Такие крыши, помимо прочих достоинств, лучше любых других противостоят ветровым нагрузкам и прекрасно подходят для районов с сильными ветрами.

Односкатная крыша из профнастила — фото современного жилого дома

Для каждого региона характерно преобладание ветров определенного направления. Эта важная характеристика местности отображается на любой топографической карте в виде так называемой «розы ветров». Именно односкатная кровля, построенная с учетом «розы ветров», наиболее надежно защитит ваш дом от любой бури и шторма.

Укладываем кровлю

Производитель всегда рекомендует технологию укладки своего материала. Придерживайтесь её. В интернете вы найдёте видео, на котором строители или опытные частники всё покажут и расскажут.

А потом можете установить водостоки, флюгеры и т. д. Например, жёлоб водосточный крепится к торцу кровли и делайте так, чтобы слив был не на односкатную крышу, а за её краями. Кронштейны под водосточную трубу нужно прикрепить к стропилам и ещё до обрешётки. Придерживайтесь рекомендаций, читайте инструкции, смотрите видео и самостоятельно возведёте крышу для своего дома. Она может быть шиферной, из профнастила, металлочерепицы и другого материала.
