Самостоятельное подключение электроплиты к сети 220 В, 380 В

Установка электрической плиты

Для установки электроплиты понадобится медный провод с большим сечением кабеля 3×4 или 3×5. Обязательно наличие электрощита на землю. К кабелю для электроплиты категорически запрещается подключать другие устройства. Обязательно проверьте качество проводки, УЗО, наличие индукции. При необходимости выполните замену розетки. Затем нужно проверить фазу между заземлением и фазовой подачей пластины — показания должны быть до 4—10 Ом.

Помните, что изготовители электроплит не несут ответственности за ущерб вашему здоровью или имуществу, вызванный неправильной установкой оборудования. Поэтому более рационально и безопасно обращаться к профессионалам.

Специалисты обладают всеми нужными навыками и допусками, необходимыми при подключении такого оборудования, и сертификатами на подключение от производителей.

Руководство по заземлению электроплиты

При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Первый вариант – узнаем, заземлен ли щит квартиры

Узнаем, заземлен ли щит квартиры

Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.

Второй вариант – для жильцов квартир на первом этаже и владельцев домов

Схема контура заземления

Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:

за наружной стеной строения в грунт вкапываются стальные пруты диаметром от 16 мм и длиной от 250 см в количестве трех штук;
вкопанные пруты соединяются полосой стали шириной 4 см и толщиной 0,5 см;
из электрического щита выводится заземляющий (желто-зеленый) провод, предварительно оконцованный наконечником;
от заземляющего контура вверх к проводу заземления протягивается проволока-катанка. Рекомендованный диаметр такой проволоки — 0,8 см. На конце катанки предварительно приваривается стальная пластинка с отверстием для болта. Кабель заземления при помощи болта скрепляется с пластиной катанки на высоте минимум 250 см от уровня земли;
кабель заземления подсоединяется к отдельной нулевой шине в щите. К этой же шине подключается заземляющий провод от установленной плиты. Как правильно сделать заземление
Как сделать заземление

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм	Толщина стенки, мм
Сталь черная	Круглый для вертикальных заземлителей	16	—	—
Сталь черная	Круглый для горизонтальных заземлителей	10	—	—
Сталь черная	Прямоугольный	—	100	4
Сталь черная	Угловой	—	100	4
Сталь черная	Трубный	32	—	3,5
Сталь оцинкованная	Круглый для вертикальных заземлителей	12	—	—
Сталь оцинкованная	Круглый для горизонтальных заземлителей	10	—	—
Сталь оцинкованная	Прямоугольный	—	75	3
Сталь оцинкованная	Трубный	25	—	2
Медь	Круглый	12	—	—
Медь	Прямоугольный	—	50	2
Медь	Трубный	20	—	2
Медь	Канат многопроволочный	1,8	50	—

Третий вариант – если заземлить не получается

Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание. Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п

металлических изделий

Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты

Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует

Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т.д.

Проверка работы электроплиты

Удачной работы!

Подключение электроплиты горение самостоятельно. Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 — Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 — Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты :

Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
Для подключения розетки используйте только медный кабель.
Сечение кабеля должно соответствовать таблице приведенной выше.
Розетка устанавливается на ровную, не горючую поверхность.
Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.

Монтаж розетки

Рассмотрим порядок подключения трехфазных розеток на примере розетки фирмы ABB.

Сначала разбираем розетку на составляющие элементы, выкрутив пару винтов крепления на передней. Она состоит из основания (базы), крышки, уплотнительного кольца с отверстием 20 мм и механизма розетки, помимо этого, в комплекте имеется резиновый сальник для скрытого подключения проводки из стены или заведения кабелей внутрь без гофры.
Сперва необходимо зафиксировать в выбранном месте основание. Для чего приставляем базу к стене, выравнивая её по месту посредством уровня. Затем простым карандашом делаем отметки на местах крепежных отверстий. Если стена дерева или гипса, то можно основание можно сразу крепить саморезами. Если стена кирпичная или бетонная, то предварительно перфоратором проделывают отверстия диаметром 6-8 мм, в которые устанавливают дюбеля соответствующего диаметра и уже после крепят основание, вкручивая шурупы.
Затем подготавливают силовой кабель. Для этого заводят гофру в сальник на 1-2 см, а кабель протягивают еще на 9-10 см внутрь корпуса.
Далее снимают общую защитную оболочку, оставляя 25-30 мм, и оголяют концы проводов на 10-12 мм. При этом жила защитного заземления делается немного короче других, но изоляции с нее срезается больше.
После проведённых манипуляций, заводят концы проводов в соответствующие места согласно маркировке и фиксируют с помощью отвертки.
Следующим шагом, устраивают проверку надежности крепления кабеля и правильности сборки, закрывают крышку и затягивают винты.
В итоге после несложных действий устройство готово к использованию.

Место и правила установки

Прежде чем установить розетки, следует проанализировать пространство на кухне, так как вблизи не должны находиться раковина, слив и водопроводные трубы. Нельзя делать розетку сразу за стенкой духовки (там она может нагреваться), монтировать над уровнем столешницы. По европейским стандартам высота 15 см над уровнем пола является оптимальной. Однако не стоит принимать данную рекомендацию буквально. Обычно отталкиваются от имеющихся условий и целей. Лучшим местом расположения считается площадь стены ниже рабочей поверхности, если к ней есть нормальный доступ. Розетку также стараются размещать подальше от холодильника, плиты. Такие меры снижают риск короткого замыкания.

Некоторые электрики предлагают не устанавливать отдельные силовые розетки, а запитать духовку или панель с помощью удлинителя. Не следуйте подобным советам, так как они могут создать пожароопасные ситуации. От того, насколько правильно подсоединена электротехника, зависит благополучие всех членов семьи.

Виды силовых розеток

Разъемы классифицируют по ряду признаков, в том числе:

по способу установки;
по стойкости к внешним факторам;
по предназначению;
по сроку эксплуатации.

Способ установки

Исходя из типа установки, силовые розетки подразделяют на открытые и закрытые. Открытые разъемы используют в открытой проводке и ставят прямо на стене в виде накладки. Чаще всего открытую электропроводку применяют в деревянных строениях, лоджиях, на улицах, во влажных помещениях (санузлы, кухни, предбанники и т.п.).

Устойчивость к воздействию внешних факторов

Способность противостоять внешним воздействиям определяется по маркировке, указанной на изделии. В маркировку входит буквенный код — IP (сокращенно — Ingress Protection, или в переводе на русский язык — степень защиты от проникновения), а также 2 цифры.

Первая цифра в маркировке указывает на степень защищенности от частиц разнообразной величины. Чем больше цифра, тем выше уровень защиты (0 — нулевая защита, 6 — непроницаемость для пыли).

Вторая цифра обозначает защищенность от влаги. Цифры начинаются с нуля (отсутствие влагозащиты) и заканчиваются восьмеркой (длительное пребывание под водой).

Разновидность и предназначение

Существуют такие виды розеток, отличающиеся по предназначению:

Разъем без заземления. Это наиболее простой в техническом отношении вид силовых розеток для подключения электроплит. Используется вместе с вилкой без защитного заземления.
Розетка, оснащенная заземлением. Помимо отверстий под штырьки, такой разъем оснащен штекером-штырем типа F (CEE 7/5). Также существуют варианты с боковыми контактами (CEE 7/4). Подобное устройство позволяет соединение с заземлительными контактами еще до касания штекеров вилки с силовыми контактами.
Разъемы со шторками защиты. На таких моделях отверстия под силовые контакты перекрыты пластинками из пластика. Шторки открываются лишь в случае, если штырьки вилки одновременно касаются обоих контактов.
Розетка с выталкивателем. В корпусе устройства имеется выталкивающее приспособление, срабатывающее при нажатии на кнопку.
Разъем с таймером. Основное достоинство этой функции — программирование устройства по времени подключения и отключения контактов.
Разъемы с УЗО (устройство защитного отключения). Модели этого типа полезны на участках, где присутствуют значительные риски, связанные с безопасностью.

Эксплуатационные сроки

Длительность функционирования и надежность контактов зависят от заданного производителем максимального количества циклов включения-выключения. Если изделие качественное, оно способно выдерживать 100 тысяч и более циклов.

Важное значение имеют следующие факторы:

Пружинный механизм контактов. Оптимально, если механизм имеет две контактные лапки.
Тип зажима. Устройства оснащаются двойной или быстрозажимной конструкцией. Последний вариант специалисты считают более простым в установке (однако и стоит он дороже).
Диаметр отверстия для вилки. Евростандарты подразумевают диаметр, равный 4,8 миллиметра. Стандарты, принятые в постсоветских странах, предусматривают 4-миллиметровый диаметр. Дистанция между токоведущими контактами вилки тоже бывает разной.

Факторы выбора розетки

При подборе разъема рекомендуется обращать внимание на такие факторы:

Цвет устройства. В стандартном исполнении розетки выпускаются белыми или черными. Существуют и менее распространенные цвета, однако такие варианты встречаются нечасто. Цвет розетки имеет значение с точки зрения соответствия общему цветовому фону помещения.
Форма исполнения. Чаще всего розетки предлагаются в виде круглых или квадратных изделий.
Защищенность от влаги. Этот фактор является определяющим с точки зрения безопасности. Для кухни и гостиной нужны совершенно разные классы защищенности от влаги.
Пылезащита. Этот параметр имеет значение в помещениях с сильным загрязнением поверхностей.

Подключаем электроплиту

Подключаем электроплиту Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.

Первый шаг

Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Розетка

Второй шаг

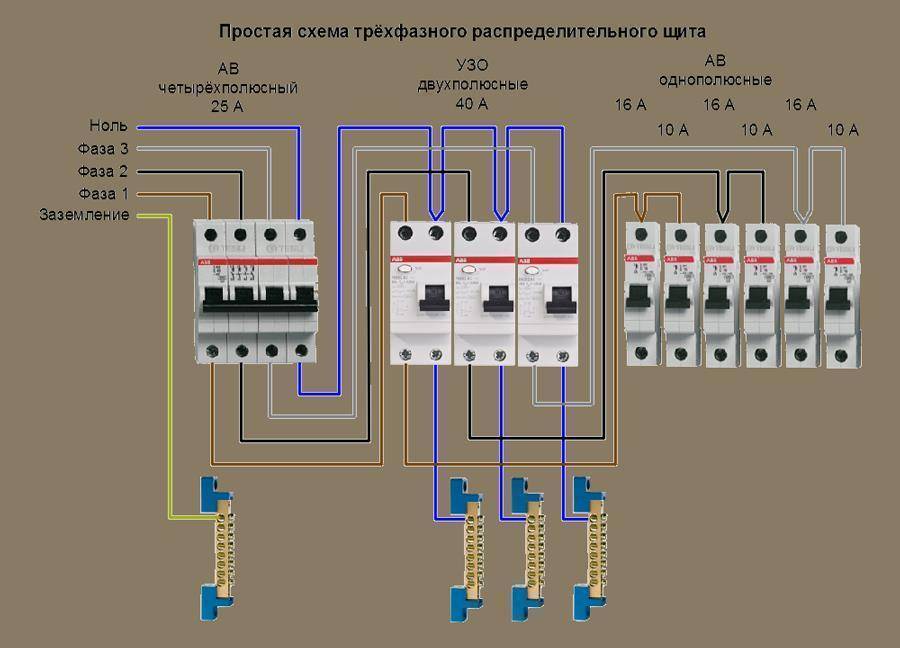

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

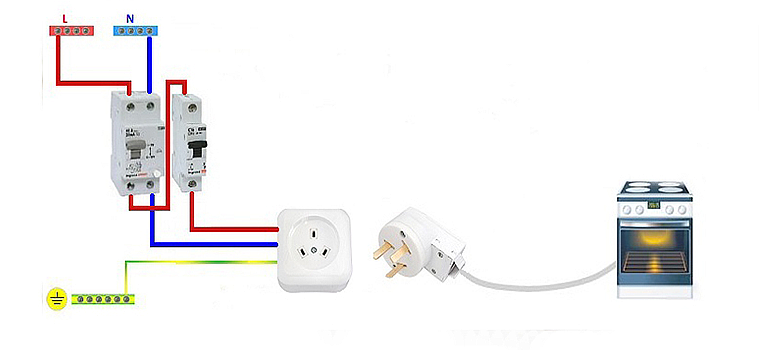

Однофазное подключение электроплиты (наиболее распространенное)

Третий шаг

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.

Кабель силовой ВВГнг 5х2,5

Четвертый шаг

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Пятый шаг

Соединяем штепсельную вилку с гибким проводом электроплиты

При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке

Шестой шаг

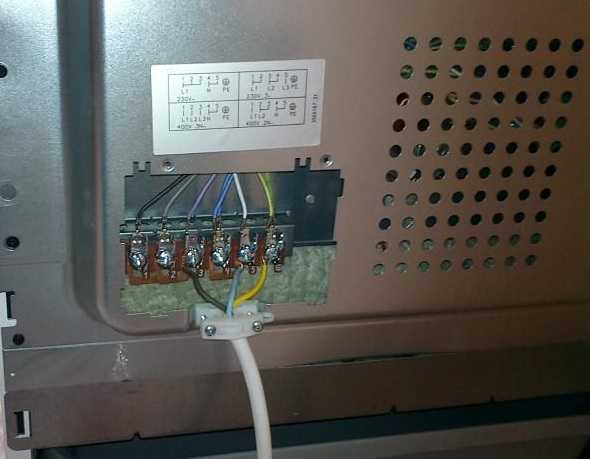

Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Седьмой шаг

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.

Расстановка перемычек в электроплите Ханса

Подключаем электроплиту

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.
