Установка электрического шкафа
При установке встроенного духового шкафа нужно соблюдать технику безопасности и все монтировать строго по инструкции. Сначала производится проверка проводки, которая должна удовлетворять следующим условиям:
- иметь сопротивление нужной величины;
- ее сечение должно быть соответствующим мощности духовки.
Нужно также проверить наличие системы заземления, заземляющего провода и защитного автоматического выключателя, срабатывающего при перегрузках и сбоях работы духовки. Автоматическое выключение должно срабатывать при величине тока, превышающей определенную величину. Она подбирается в зависимости от модели духовки.
Чтобы обеспечить безопасность работы духовки, для подключения используют мощный медный провод. Из-за высокого потребления электричества лучше, чтобы прибор подключался через отдельную ветку проводки. Для включения в сеть нужно установить специальную розетку, рассчитанную на его мощность. Также нужно соблюдать следующие правила подключения:
- не соединять провода на скрутке;
- не применять соединение проводов, изготовленных из разных материалов (например, алюминия и меди);
- для состыковки использовать винтовые клеммники;
- подключать прибор к щиту через отдельный автомат.
После установки внутреннюю поверхность духовки нужно тщательно промыть, затем включить шкаф на максимальную мощность и прокалить в течение 30 минут. Когда он остынет, внутреннюю поверхность протирают влажной тканью. После этого духовым шкафом можно пользоваться.
Порядок подключения
Электрические и газовые приборы подключаются по-разному. Независимо от типа электродуховки есть определенный план действий. Первым делом оценивают имеющуюся проводку. Духовку к ней можно подсоединить, если провода находятся в хорошем состоянии, а сечение проводников не меньше необходимого. Также при наличии на линии рубильника или автоматического выключателя, которые в случае возникновения опасной ситуации обесточат оборудование.
Если проводка не отвечает положенным требованиям, прокладывают новую, начиная от щитка и до места, где предполагается установить духовку. На проложенной линии обязательно ставят автомат подходящего номинала.
Вначале духовой шкаф готовят к подключению. Необходимо определить класс энергопотребления техники: А, В или С. Маркировка указывает на показатель мощности вне зависимости от различных конструкционных характеристик. Мощность моделей с обозначениями А+ и А++ не превышает 0.6 кВт, потому они относятся к самым экономичным. Электрическую духовку подключают как с помощью сетевого шнура, так и без него. К электрической сети в 220 Вт прибор подсоединяют через 3-х контактную вилку с заземлением. Если в комплекте отсутствует шнур и вилка, их покупают отдельно. Розетку подбирают учитывая мощность духового шкафа. В большинстве случаев достаточно розетки с номиналом 16 А. Специалисты не советуют ставить ее на линию, к которой подсоединяют варочную панель, чтобы исключить сильную нагрузку.
Есть еще один способ подключения. При нем с проводами из стены напрямую соединяют питающий кабель. Здесь рекомендуется использовать клеммную колодку. Соединение получается надежным.
При установке нужно правильно рассчитать размеры духового шкафа и ниши
Подключение кабеля к духовке
Не все производители проводят подключение питающего кабеля к прибору на заводе. Провод приходит в комплекте, и его надо самостоятельно подключить. Здесь проводятся такие же мероприятия, что и с розеткой. Вскрывается клеммная коробка, которая закрыта крышкой, фиксируемой винтами. Под ней располагается колодка с тремя соединительными клеммами. Они обязательно обозначаются буквами латинского алфавита или значками. Например, «L» – это фаза, «N» – это ноль, и значок заземления.
Кабель проводится через фиксирующий сальник, где он будет плотно удерживаться. Жилы подключаются в соответствии с назначением
В этом случае неважно, синий и коричневый провод, к каким клеммам (L и N) будут подключены. Для однофазной сети это не имеет никакого значения
Важно лишь точно подключить заземляющий провод.
После соединения всех жил клеммная коробка закрывается крышкой. Затем прибор проверяется на предмет его правильной работы: вилка втыкается в розетку, и проводится включение на любой режим. Если вдруг тут же перегорела лампочка подсветки, а остальные узлы работают, не стоит паниковать. Перенос духового шкафа в комнату и перепад температур создают условия появления конденсата внутри прибора. Это часто служит причиной перегорания лампы. Её надо просто заменить новой. Теперь переходим к установке духового шкафа в кухонный гарнитур.
Схема встройки духового шкафа в гарнитур на кухне определяется условиями безопасной эксплуатации прибора. Место встройки бывает разное: напольная тумба, пенал или подвесной шкафчик. Главное – соблюсти размеры шкафа с размерами духовки. Они определяются вентиляционными зазорами, с помощью которых из гарнитурного предмета мебели будет удаляться тепло, исходящее от духовки.
- От задней стенки шкафа до духовки, должно быть расстояние не меньше 5 сантиметров.
- От боковых стенок 5 сантиметров.
- От пола 10 сантиметров.
Перед началом эксплуатации духовку надо помыть и прокалить при высокой температуре.
Розетки
Розетка должна быть рассчитана на мощность приборов и параметры сети. Подбирают по значению тока — например, если сечение проводки для 16 А, что подходит для электродуховки с 3.5 кВт, то нужна модель именно под эту или большую характеристику. В данном случае, если взять такое изделие на 16 А, то его хватит впритык, поэтому можно поставить на 20 или 32 А.
Розетки для высоких токов могут отличаться формой и отверстиями, часто вилка шнура электрического духового шкафа имеет геометрию под них, например, под 32 А — три плоских вывода. Если сеть трехфазная, то потребуется изделие на 4 или 5 проводов. При неправильных расчетах розетка будет греться, возможно выгорание. Старые советские модели не подойдут однозначно — они на 6 А. Выбирать надо, начиная с типа F и 10 А. Для большей безопасности можно выбрать влагозащищенный типоразмер с крышечкой (например, IP 44 от брызг).
Размещение розетки
Розетку рекомендовано устанавливать на высоте от 30 см от пола для безопасности при затоплении. Обычно она размещается не выше 1 м (СП 31-110-2003 п. 14.35). Под и над нагревательными приборами, бойлерами не желательно монтировать.
Примерные рекомендации по расстояниям: до проемов оконных — минимум 10 см, дверных — 60, от бака бойлера, нагревательной камеры духовки — 60.
Все советы по тому, как правильно установить розетку не конкретные и рекомендационного характера, но важно хотя бы приблизительно учитывать правила и целесообразность варианта размещения. Например, разумно от пола предусмотреть зазор 10–30 см для безопасности при подтоплении
Оптимальная высота розеток в обычных обстоятельствах — не ниже 90 см (уровень глаз), по европейскому стандарту — 30 см. В условиях ограниченного пространства и технических особенностей кухни правила могут не соблюдаться
Но всегда важно, чтобы розетка была не прямо под или над приборами, а сбоку, сзади, в зонах по возможности наиболее защищенных от тепловых потоков, брызг. Часто кухонная мебель без задней стенки, поэтому розетку прячут там
Выбор места
Перед установкой духового электрического шкафа потребуется провести целый ряд подготовительных операций.
- В первую очередь следует определиться с местом, где предполагается установить изделие. Его выбор зависит от требований строительных норм, а также от типа приобретенной духовки (открытая или встраиваемая модель).
- Необходимо подобрать зону размещения соединительной колодки или розетки (при ее наличии в комплекте).
- Также следует оценить возможность установки вытяжки в выбранном для шкафа месте.
Эти факторы важны, потому что они косвенно влияют на порядок подключения к электрической сети.
Какая розетка нужна для духового шкафа
Если собрались делать подключение духового шкафа через розетку, установленную на выделенной линии, сразу возникает вопрос: где она должна быть установлена. Тут вот в чем проблема. Розетка и вилка в таком случае, ставятся силовые, а вид у них мягко говоря» не очень» и размещать их над рабочей поверхностью неэстетично.
Потому ищут скрытый способ установки. Вот тут и возникает проблема: надо найти такое место, чтобы было легко включать/выключать оборудование, и чтобы было безопасно (исключить возможность попадания воды, пыли, грязи, механических повреждений). Есть несколько вариантов решения задачи:
Если кухонный гарнитур имеет цоколь, установить ее за духовым шкафом, на несколько сантиметров выше уровня пола. Не самый лучший вариант. Недостатков много. Первый — сложный доступ. Чтобы выключить/включить духовку из сети, придется чуть ли не ложиться на пол, просовывая руку до самой стены.
Второй — высокая вероятность загрязнения. На кухне, даже под мебелью, скапливается жир, грязь. Они обязательно будут и на розетке, что ухудшает контакт, снижает электробезопасность.
Если между верхней панелью духового шкафа и столешницей остается свободное пространство, его можно использовать для установки розеток. Хороший вариант для оборудования зависимого типа. Оно должно подключаться к одной розетке.
Вариант «так себе» с точки зрения доступности подключения — чтобы включить/выключить из сети надо поднять варочную поверхность. Если необходимо подключить независимый духовой шкаф, этот вариант не проходит вообще.
Установить розетку за духовкой на уровне 50-80 см от пола. В паре с длинным шнуром (не менее 120 см) ее можно будет выдвинуть и выключить. Именно так рекомендует сделать Bosсh. Но, этот вариант более чем спорный. Если учесть, что духовой шкаф фиксируется болтами к боковым стенкам шкафа, отключение от электричества будет тем еще квестом.
Установить розетку в районе соседнего шкафа, выпилив в его задней стенке отверстие. Способ неплохой, доступ нормальный, с безопасностью тоже все неплохо. Единственный минус — рядом не всегда стоят шкафчики. Бывает, что это холодильник или другое оборудование.
Пару слов о выборе розетки и вилки. Если ставите автомат на 16 А, имеет смысл поставить электроустановочные устройства с таким же номиналом. Это гарантирует длительную и бесперебойную работу без подгорания контактов и оплавления корпуса.
Установка клеммной колодки
Подключение бытовой техники через клеммную колодку считается более надежным. Контакт тут обеспечивается прижимными винтами, что более надежно чем при включении через вилку и розетку. Недостаток такого подключения — относительная сложность размыкания цепи.
Придется снимать крышку, откручивать болты, которыми держится провода, выдергивать их. Потому используют его только при условии наличия на линии автоматического выключателя. Причем, желательно чтобы он был двухполюсным и разрывал сразу и фазу, и нейтраль.
В квадратную отлично становится трехконтактная колодка. Если надо подключить духовой шкаф к трехфазной сети, под пятиконтактную колодку надо будет ставить продолговатую модель.
Вариант установки клеммной колодки для подключения духового шкафа
Коробку можно закрепить на поверхности стены. Такой вариант подходит, если проводку тянут после завершения ремонта. Если кабель прокладывают в штробе, имеет смысл и коробку утопить в стену.
При подключении надо будет зачищенные от изоляции провода вставить под металлические пластины, затянуть контакт прижимными болтами (отверткой). При этом надо прикладывать приличные усилия — чтобы контакт был хороший.
Обратите внимание, что при подключении нельзя перепутать провода. Фазный провод с духового шкафа должен быть напротив фазного, пришедшего со щитка, нейтраль (ноль) — строго напротив нуля, земля — напротив земляного
Это важно. Будьте внимательны
Как своими силами подключить питающий кабель
Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.
Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут
При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)
Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля
В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.
Там мы увидим соединение для каждой жилы кабеля.
Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил
Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам
Точно так же с нулем и землей – сугубо по цветам.
Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:
В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).
Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:
Или так:
Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.
Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.
При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.
При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.
Установка встраиваемого духового шкафа: виды и конфигурация техники
Перед тем как установить встраиваемую духовку, следует разобраться в видах этой бытовой техники. В этом плане их делят на электрические и газовые.
Газовые считаются традиционными, так как служат на большинстве кухонь много лет. Предпочтение духовым шкафам на газу отдают за приемлемую цену и простоту эксплуатации, так как большинство таких духовок встроены прямо в плиты. При этом газовые приборы имеют и свои недостатки, так как блюда пропекаются неравномерно и есть риск подгорания. Кроме того, само по себе использование природного газа небезопасно, а установка газового духового шкафа однозначно требует привлечения рук опытного мастера-профессионала во избежание плачевных последствий.
Электрические духовки гарантируют быстрое приготовление пищи с равномерным пропеканием блюд. Их повсеместная установка началась в мегаполисах, где во многих многоэтажных домах отсутствует подключение природного газа. Стоимость разных моделей зависит от функциональности и фирмы производителя. Установка электрического духового шкафа предусматривает наличие усиленной надежной проводки и отдельного специального автомата УЗО.

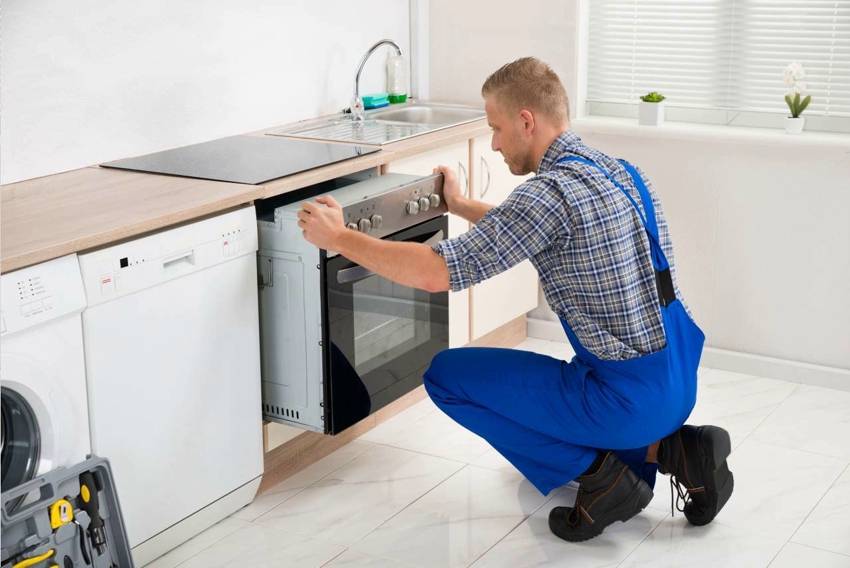

Для установки кухонной бытовой техники лучше приглашать специалистов
Духовые шкафы различают также по типу установки. Они могут быть зависимыми, что предусматривает обязательную установку в паре с варочной панелью. Независимое оборудование – это духовки, которые устанавливаются как самостоятельная техника. Они могут быть встраиваемые или отдельно стоящие. Возможна установка встраиваемого духового шкафа в пенал или в специальную нишу.
Схема подключения электрической плиты и меры предосторожности
Независимо от того как будет устанавливаться духовка (с воздушным или водяным охлаждением), весь процесс подключения должен быть выполнен правильно. Лучше всего доверить данный процесс профессионалам, потому что при самостоятельном подключении можно ошибиться, и это приведет к выходу из строя прибора.
Стоит обратить внимание на одно существенное преимущество современных квартир: в них уже предусмотрена специальная розетка или раздаточная коробка. Владельцам частных домов или старых квартир ее придется устанавливать самостоятельно
Для того чтобы самому , необходимо иметь в наличии:
- трехжильный кабель с сечением 4-6 мм. Размер сечения зависит от его длины — чем длиннее кабель, тем толще сечение. Все это также влияет на возможности выдержки показателя напряжения;
- потребуется отдельный автомат, который будет устанавливаться в щиток. Он нужен для подключения бытовой техники. Выбирать стоит устройство на 32 или 40А, этот показатель зависит от размера сечения;
- УЗО – устройство защитного отключения, которое защищает дорогую технику от перенапряжения.
Категорически запрещено использовать:
- удлинитель;
- переноску;
- наращивать и соединять питающие провода;
- другие материалы, не предусмотренные заводом изготовителем.
Не разрешается для ухода за шкафом применять ЛВЖ, мокрую ветошь, моющие средства на водно-эмульсионной основе и грубые обтирочные материалы.
Требования по материалам и сопутствующим средствам — согласно инструкции по эксплуатации. Не рекомендуется вносить изменения в заводскую конструкцию, отличающуюся от стандартной, предусмотренной фирмой-изготовителем.
Пример таблицы для установки перемычек
Разрешается укладка питающего кабеля в гофру, потому что она не горит и не поддерживает горение. Обезопасить себя можно следующим образом: выполнить кабель-канал из негорючего асбоцемента либо выбрать материал, который соответствует нормативу неразрушаемого контроля.
После длительного перерыва в эксплуатации выполнить те же операции, что и при первичном подключении. Подсоединяйте духовку только после того, как полностью убедитесь в полной безопасности. Рядом не должно быть посторонних предметов, которые могут привести к нарушению процесса подключения.
Обеспечение безопасности
Однофазная схема подключения
Применяются следующие меры безопасности:
- предохранители;
- самовосстанавливающиеся триоды;
- трансформаторы и автотрансформаторы;
- газоразрядные устройства;
- ОПН.
Существуют 2 вида подключения: звезда/треугольник (220/380 В). С учетом того, что сеть 220/380 работает в схеме с изолированной нейтралью, при отсутствии дополнительного заземляющего контура, его необходимо установить.
Установка заземляющего контура выполняется электроснабжающей организацией. Самостоятельная установка категорически запрещена!
При евростандарте штепсельные разъемы различаются на евро-1 и евро-2. Варианты выполнения: горизонтальное и вертикальное («L», «0», «земля»). Для однофазной и трёхфазной цепи: А, В, С, 0 либо земля.
После проведенного монтажа и установки, вынимаем заднюю панель шкафа, убедившись в наличии распределительной коробки в штатном месте, определяется положение питающего провода и заземления.
Использование клеммной колодки для электроподключения
Классификация и расцветка проводов строго регламентируется ГОСТ.
- серый – фаза;
- белый — ноль;
- синий – защитное заземление.
На сегодняшний день широко используется гамма расцветок: желто-зеленый, красно-белый, черно-коричневый, которые применяются в защитном заземлении. После вскрытия панели, слева направо должны быть обозначены классификаторы напряжения: «А», «0», «земля».
- фаза «А» не должна иметь разрывов на другие коммутационные аппараты. При нагрузке сети, которая превышает установленную мощность, монтаж или перемонтаж должен быть выполнен в соответствии с правилами;
- установка УЗО выполняется с условием того, что при вводе в жилое помещение до разрыва не был установлен прибор идентичного типа;
- нулевой проводник должен иметь сечение больше ½ фазного провода и усилен двойной изоляцией типа ПВХ, ПВХС, ПВХС 2 У;
- далее нужно подать питание на блок управления при помощи специальных клавиш. Управлять можно как дистанционно, так и с ПУ.
- при стационарном подключении духового шкафа, имея отдельную группу по снабжению электрического питания, следует учитывать мощность, подаваемую на поверхность нагрева;
- при условии режима «таймер» рекомендуется установить температуру нагревательного элемента в положение «минимум». Подать питание на устройство, убедиться в наличии напряжения на устройстве, красная лампа сигнализирует о наличии напряжения сети.
Основные правила
Для того чтобы не сомневаться в прочности и долговечности проводимого подключения, необходимо знать, как грамотно осуществлять установку электрической плиты или духовки
Среди моментов, на которые стоит обращать внимание, можно выделить несколько первоочередных
- Установка варочной поверхности должна проводиться исключительно при присутствии защитного заземления. Определить его наличие можно с помощью обычного подсчета контактов на вилке, которых должно быть нечетное количество. К примеру, если подключение подобных кухонных приборов осуществляется к сети в 220В, то число контактов составит 3, а для трехфазной сети в 380В – 5. Если установка проходит в старых квартирах, то там не всегда предусмотрено заземление, поэтому перед монтажом придется дополнительно прокладывать отдельный кабель и подключать его к общей сети.
- Если мощность расхода электроэнергии используемой техники составляет не более 3,5 кВт, то нужно будет отдельно прокладывать кабель для питания. Дело в том, что в современных квартирах обычно используется стандартная проводка, которая не способна выдерживать подобное напряжение. Это может привести к перегреву и стать причиной возгорания.
- Если прокладывается отдельный кабель, то его не рекомендуется перегружать при помощи других электрических приборов. Идеальным решением считается установка автоматической защиты цепи.
